Антенна на ВЧ диапазоны (20-15-10м)

Сообщений 91 страница 109 из 109

91

Alex_EW6T написал(а):

Александр, а какой процент потерь будет в контуре, в таком согласовании, как у меня?

Это сложно сказать. Зависит от качества катушки, толщины провода. Катушка в базе - наихудший вариант из всех.  Немного лучше катушка в середине антенны, еще лучше - катушка на вершине, там ток минимальный. Наилучший вариант - без катушки вообще.
Имеется ввиду катушка последовательно с питанием, например удлинняющая.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

92

Alex_VE3KF написал(а):

Имеется ввиду катушка последовательно с питанием, например удлинняющая.


Это я понял. Но в моем конкретном случае, параллельный контур!
По такой схеме, я настраивал много антенн, в основном для пользователей СВ-27мгц, по большей части, автомобильных, с креплением на крышу автомобиля. Эта схема хороша тем, что удается прекрасно  выполнить согласование с волновым сопротивлением кабеля за счет отвода от нижнего, холодного конца L , тогда как сам Вибратор антенны, может быть вообще от балды буквально. :D  (Ну что такое  27 мгц, это волна в 11 метров, а антенна на крыше ну максимум 1.5 м. Однако, если хорошо настроишь, работает прекрасно, для такой длины.)

Мой вертикал в 7.04м все же по длинней будет.  :D  А согласование по тому же методу.   Конечно, что бы свести потери к минимуму, нужно было контур сделать высокой добротности и трубкой  порядка 6мм, без каркасный вариант диаметром скажем 60-80мм, было бы еще лучше. Но, сделал из того, что было под руками. Кстати, на прием приемник реально почувствовал диапазонную антенну... из трех предложенных.   :rolleyes:

P.S. Вот анализатор нужно будет точно менять! Старенький мой 259b. Я специально табличку замеров сделал (пост 89), посмотри Александр. Нужно найти недорогой , но практичный АА до 30-50 мгц. Посмотреть, чем народ нынче пользуется. :glasses:

Отредактировано Alex_EW6T (2020-03-24 21:21:33)

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

93

Допишу. Вообще то сейчас в голову пришла мысль, что можно еще одним вариантом согласовать антенну с высоким входным сопротивлением, это тот же высокодобротный контур и на нем или рядом, катушка связи, которая будет и подключена к антенне.  Только это схематехника где то 50-60гг, которую сейчас практически не применяют. Но с катушкой связи, КПД был бы выше, чем как у меня , с отводом... Я так думаю.
В любом случае, я исхожу из того, что 1/2 лучше , чем  1/4 волны, КПД на передачу должен быть выше по любому!

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

94

Alex_EW6T написал(а):

Но с катушкой связи, КПД был бы выше, чем как у меня , с отводом... Я так думаю.

Это два варианта одинаковы. Катушка связи у холодного конца катушки, намотана поверх основной, только кол-во витков связи нужно подбирать. Если 1000 Ом, то катушка связи корень из 1000/50 = 4,4 раза катушка связи меньше основной.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

95

Сегодня снял коробку СУ на 21 мгц.  с Вертикала 7.04 м. Диапазон все равно закрытый....  :disappointed:
И настроил СУ в другой коробке на 14.2 мгц. для этого Вертикала.
Отлично настроилось!  КСВ-1 и  реактивки ноль.  :rolleyes:
Катушка 2.2 мкГн и два конденсатора. Одна ёмкость  последовательно - 22 пф, потом "Г" образный контур... с ёмкостью на 56 пф.

Начал сравнивать две антенны на 14 мгц. GP и Мой LW  30м  "г" образный, проигрывал вертикалу
с нулевыми районами от 6 до 10 db в пользу  GP.  Даже на прием, чуток ощущалось....

В итоге, убрал с LW коробку согласователя и поставил другое СУ на 3.5, что когда то там и стоял.
Только подстроил под SSB участок ( благо там последовательная емкость стоит - переменный кондер) .
На все про все ушло 5 мин.  КСВ- 1.0 на 3700, но полоса довольно узкая...   по уровню КСВ 2.0 - всего 130 кгц.
Жаль что так узко. А GP перекрывает 3500- 3650 , с центром на 3530.   Вот так и буду работать, то на одну то на другую....  :D

Мне нужно страны добирать на 80-ке, потому решил теперь не только CW участок грабить, но и телефонный.
Хотя LW конечно проигрывает моему 15  метровому вертикалу , так же порядка 10 db. Но надеюсь, с ним окучить хотя бы Среднюю Азию и 9-0 районы, если дотянет...

И все бы ничего, но с возвратом на 20-ку GP-7 метров возросли и шумы по приему ( на LW тресков почти не ощущал).
Что то иногда включается тут по месту, треск стоит до 59  по S-метру. Вот же адовое место....  :canthearyou:

Таким образом, имею две антенны GP  и LW, на которые у меня теперь сменные СУ  в своих коробках.  Могу запустить  очень быстро и 21 мгц и 14 мгц... и там и там.  Хозяйство у меня простое антенное, но на выделенной имеющейся сейчас площади, это 2.5 сотки, я перепробовал уже все  возможные варианты...  :D

http://forumfiles.ru/uploads/000e/73/7c/331/t38168.jpg

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

96

Alex_EW6T написал(а):

но на выделенной имеющейся сейчас площади, это 2.5 сотки, я перепробовал уже все  возможные варианты.

На такой скромной площади много получить невозможно.
Вертикал он как правило всегда выигрывает у L антенны. Потому что у вертикала нет гориз. составляющей, а у другой антенны она есть.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

97

Alex_VE3KF написал(а):

Вертикал он как правило всегда выигрывает у L антенны.


Да, все это так, но все Вертикалы тут собирают нешуточный уровень помех...   Даже 20-ка!  На 80-ке это от 5-8 баллов, как когда.  На 20-ке, помеху включают время от времени. Когда выключают, уровень всего 1-2 балла.  Увы, такова реальность.

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

98

Alex_EW6T написал(а):

но все Вертикалы тут собирают нешуточный уровень помех.

Это так и будет. Меньше мусора на горизонтальные антенны, но они требуют высоты установки от 0,5 волны.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

99

Alex_EW6T написал(а):

но все Вертикалы тут собирают нешуточный уровень помех..

Забор помыть и покрасить  :playful:
А серьезно: так и есть и будет. Никуда от этого не деться

Alex_VE3KF написал(а):

Меньше мусора на горизонтальные антенны,

:cool:

100

Alex_VE3KF написал(а):

Меньше мусора на горизонтальные антенны, но они требуют высоты установки от 0,5 волны

Да, так и есть!  Проделав кучу экспериментов по месту своего QTH, это уже очевидность. Но за то я теперь понимаю, что ожидать, когда на ВЧ я уберу все "палки" и поставлю Яги.  Присматриваюсь к двум вариантам, это или XL-222 (СZ56) или типа А3S, это максимум, что возможно будет тут поставить на мачте до 12 м высоты. Это и плюс  один балл по усилению и "малошумность" в моей местности, потому как горизонтальная поляризация.
Но на счет направленной антенны, нужно все просчитать, все минусы и плюсы каждой. Конечно, трапы в теле антенны, не радуют... , но A3S легче. И выдержит она в будущем  2.5 квт, не погорят ли трапы, большой вопрос. Тут еще погода такая, что вечно дождь поливает...  :disappointed:
На фотке из инета, вот как раз XL-222 и на телескопе.  Подскажите, это от какой станции телескоп на фото?
http://forumfiles.ru/uploads/000e/73/7c/331/t87483.jpg
Ферму я не планирую ставить, слишком громоздко и потом, телескоп удобен тем, что можно обслуживать одному полностью.
Размеры общие и вес, в пользу A3S, она на 7кг легче, чем XL-222
http://forumfiles.ru/uploads/000e/73/7c/331/t42143.jpg
Но в характеристиках написано  ПИКОВАЯ мощность, до 2 квт! А это надо понимать, что по сути - 1 КВТ.

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

101

Alex_EW6T написал(а):

И выдержит она в будущем  2.5 квт, не погорят ли трапы, большой вопрос.

У неё предел 1000 Вт, без вопросов.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

102

Alex_VE3KF написал(а):

У неё предел 1000 Вт, без вопросов.

Коротко и конкретно!   Спасибо!  :flag:

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

103

Alex_EW6T написал(а):

Подскажите, это от какой станции телескоп на фото?

Возможно от 140-й.

104

US5MEM написал(а):

Возможно от 140-й.

Такие вещи уже становятся раритетом...
Достать в хорошем состоянии, уже очень проблематично тут.

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

105

Для 2,5 кВт нужно что-то без трапов.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

106

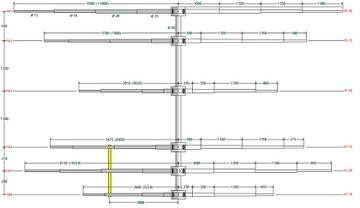

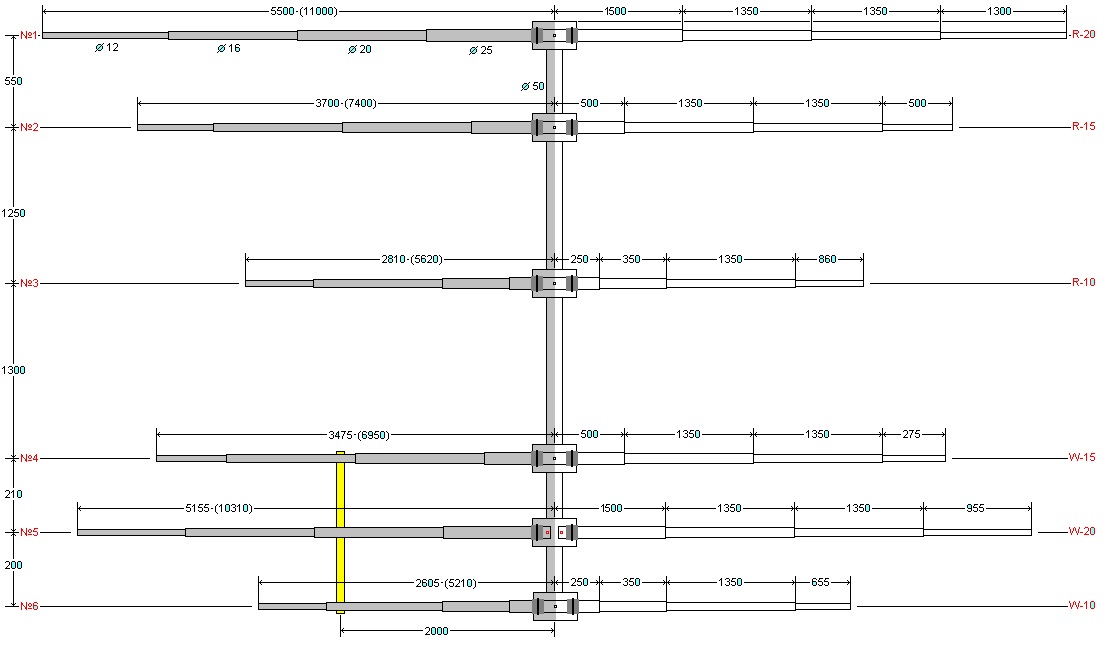

Вот XL-222 простая и нормальная антенна для тех,у кого нет места под антенные поля .
Можно самому сделать ее. Там ничего сложного.
Два элемента конечно хуже чем три + ,но однозначно лучше вертикалов и веревок.
Конечно если есть возможность что то более серьезное поставить ,то очень хорошо.

http://forumfiles.ru/uploads/000e/73/7c/333/t24339.jpg

Отредактировано RV3MS (2020-04-03 05:11:14)

107

Alex_EW6T написал(а):

Достать в хорошем состоянии, уже очень проблематично тут.

Как у Вас не знаю, но ближе к югу полно. Вот только цена иной раз вызывает сомнение в адекватности продавца. На фото кажется вариант 3,-3,5м длиной, три дня назад "щупал подобный спининг" 2,5м длиной (имеется в виду транспортное положение). И еще. На фото непонятно на чем она стоит (не видно плиты/подпятника). Надеюсь владелец не поставил ее просто на почву. :huh:
Написал л.с.

108

RV3MS написал(а):

Вот XL-222 простая и нормальная антенна для тех,у кого нет места под антенные поля .
Можно самому сделать ее. Там ничего сложного.

Спасибо! Я это все знаю, но как по мне, в данном случае, проще купить. Стоит она не шибко больших денег на Русских Яги...
Но вообще то, начиная задумываться об направленных антеннах, главный вопрос,это мачта. Потом место, где можно реализовать данный проект. Потом ротатор..., а антенна...  на последнем месте.
Самый проблематичный вопрос, это мачта. Думаю, она и самая дорогая будет, из всего того, что потребуется.

Подпись автора

ICOM-IC751A; Kenwood TS-590S; GP-80/40м; GP- 1/4 20м

109

Alex_EW6T написал(а):

Самый проблематичный вопрос, это мачта. Думаю, она и самая дорогая будет, из всего того, что потребуется.

Это уже что найдете и как договоритесь. Недешево, согласен, но это базис.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX
