Как протекают токи в лампе?

Сообщений 1 страница 6 из 6

1

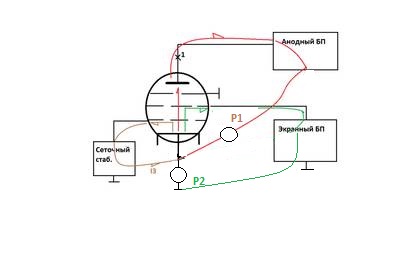

На рисунке я нарисовал протекание ток в пентоде, в частности в ГУ81, имеющую среднюю точку накала.
http://forumuploads.ru/uploads/000e/73/7c/2/t98372.jpg

Поясню рисунок, может быть для кого эатруднительно понять, хотя рисунок предельно прост.
На рисунке разным цветом отмечены разные токи. Красный - анодный и только анодный ток.
Зеленым цветом - ток экранной сетки или ток 2-й сетки
Коричневым цветом показан ток 1-й сетки или управляющей сетки.
У этих трех токов есть общий путь от корпуса, шасси и до 1-й сетки внутри лампы. Далее, ток 1-й сетки ответвляется на 1-ю сетку и уходит в источник смещения и пройдя через источник, возвращается на шасси. Все, путь I3 замкнулся в петлю.
От 1-й сетки далее продолжат свой путь только 2 тока - I1(красный) и I2 (зеленый). Они вместе будут идти внутри лампы до 2-й сетки, которая перехватывает свой ток I2 и ток направляется к источнику экранного напряжения, проходит через него и замыкается на шасси. Все, путь I2 замкнулся в петлю .
Остался один ток - анодный, I1, который совсем один достигает анода, собирается анодом и отправляется в анодный блок питания. Далее как и все другие токи, он проходит через блок питания и уходит на шасси, чтобы как и все другие токи, снова уйти на катод(среднюю точку накала) лампы. Далее цикл повторяется без изменений.
Отсюда можно сделать такой вывод - если в разрыв минуса анодного БП включить амперметр Р1, то при работе лампы он покажет только анодный ток.

Если же включить прибор Р2, то он покажет только ток экр. сетки и еще плюс очень маленький ток 1-й сетки, если он есть.

2

Вариант включения прибора для измерения только анодного тока. Прибор, следует включить в точку 3, по минусу БП. Это безопаснее. Во избежании аварийной ситуации для БП, в случае обрыва рамки прибора, прибор лучше зашунтировать резистором примерно 1 кОм/10 Вт на шасси. Или же, что еще надежнее - параллельно несколько резисторов, общим сопротивлением 1 кОм/10 Вт.
А можно измерять тремя приборами каждым свой ток. Для чего следует каждый прибор включить в разрыв своего минуса БП.
http://sd.uploads.ru/t/TJtnr.jpg

3

Интересен вариант в схеме с ОС ещё. Вот набросал эскиз. Ток сетки Ic создается источником вч эдс от возбудителя, на входном сопротивлении лампы, и только им. Ток анода лампы , будет и по минусу и по плюсу один и тот же Ia. Так?
http://s3.uploads.ru/t/BTzop.jpg

4

R0SBD написал(а):

Ток анода лампы , будет и по минусу и по плюсу один и тот же Ia. Так?

Да, верно. Ток сетки будет идти от сетки, через источник раскачки и на катод, далее к сетке т.е. по малой петле.
А ток анода будет идти от минуса БП на катод, на анод, в БП и далее на минус БП. Большая петля.Общий путь у этих двух токов только от источника до катода.
Как правило, ток сетки равен до 1/3 от тока анода. Вот почему сетки триодов заметно мощнее, чем сетки тетродов или пентодов. И это одна из причин, почему не стоит применять ОС с тетродами или пентодами. Только если нет другого выхода. Например, паразитная емкость 1-я сетка - анод необычно большая, что приведет конечно к самовозбуду лампы. Например лампа RE5XN, которая имеет емкость  2 пФ, вместо обычных 0,1 пФ. Вот в таких случаях только схема с ОС.

5

R0SBD написал(а):

Вот набросал эскиз.


На нём надо стрелки токов развернуть наоборот.

6

UA0OAG написал(а):

На нём надо стрелки токов развернуть наоборот.

Это не имеет принципиального значения. Тут главное понять - где и какие токи протекают.  :flag:
