УМ на двух ГУ81.

Сообщений 151 страница 180 из 208

151

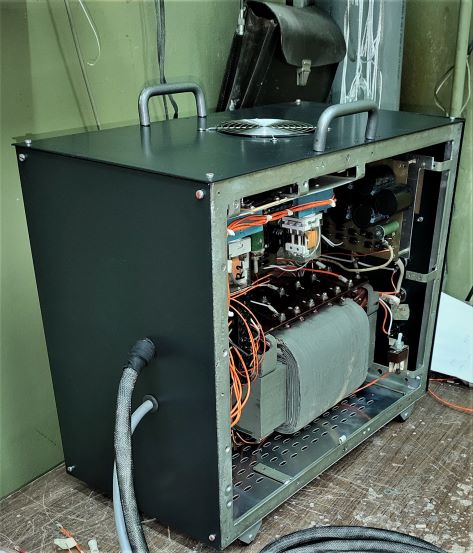

https://forumupload.ru/uploads/000e/73/7c/509/t18421.jpg

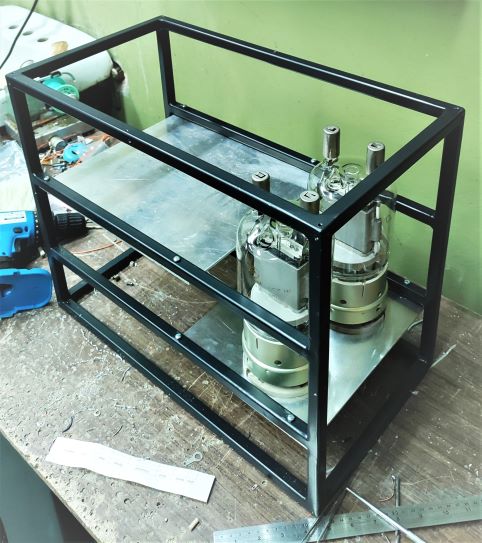

https://forumupload.ru/uploads/000e/73/7c/509/t220938.jpg
https://forumupload.ru/uploads/000e/73/7c/509/t111214.jpg

Отредактировано Nikolai (2022-11-22 13:45:49)

152

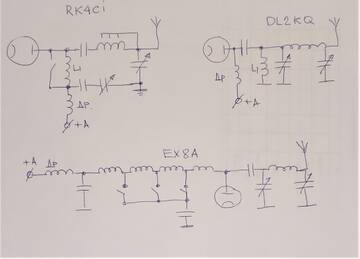

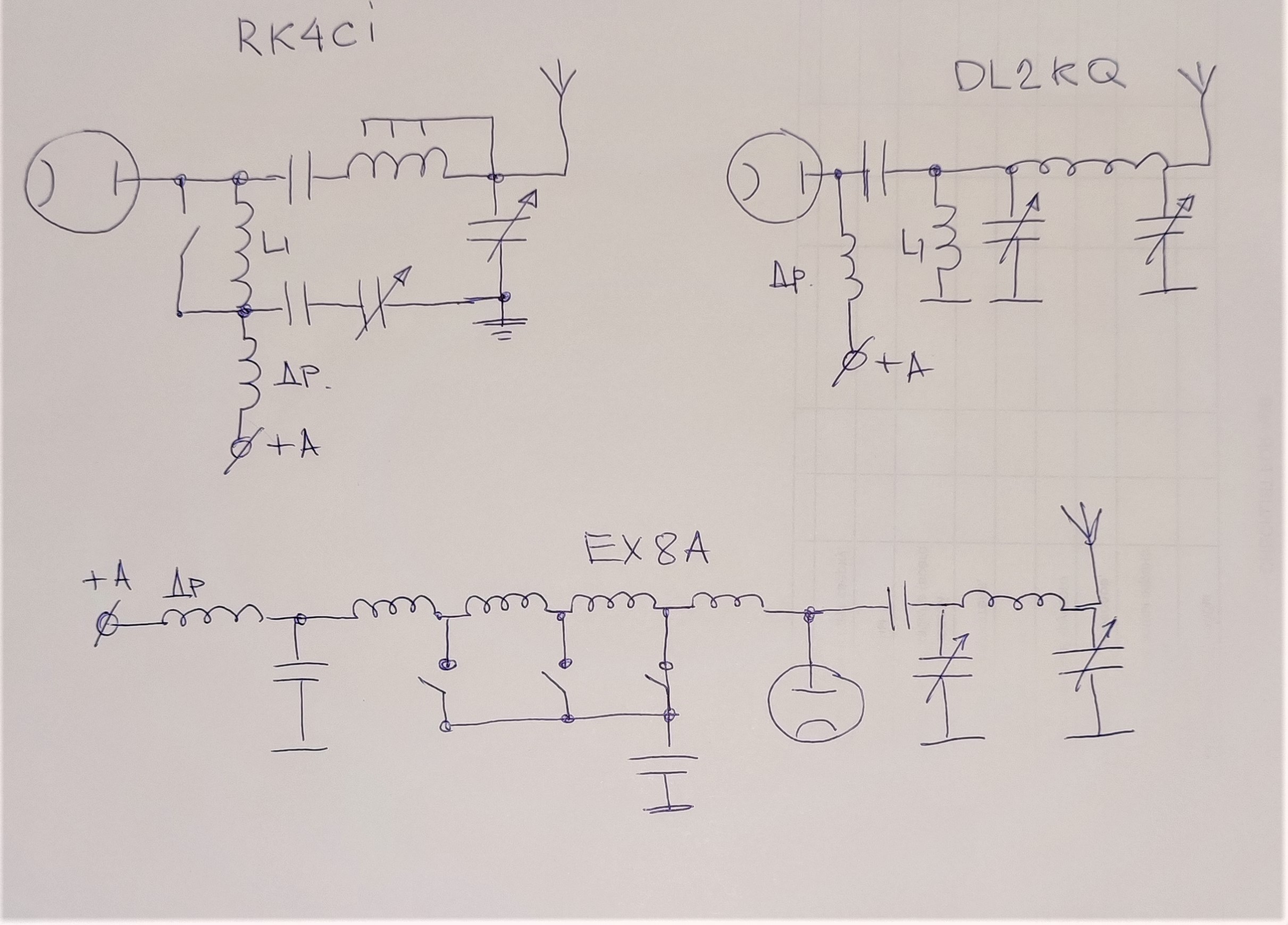

Думаю, лучше всего будет второй вариант. Как в журнале 3 за 2010 Радио.
У меня есть пресета с расчетом этого варианта.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

153

https://forumupload.ru/uploads/000e/73/7c/509/t732114.jpg
Здравствуйте Александр.

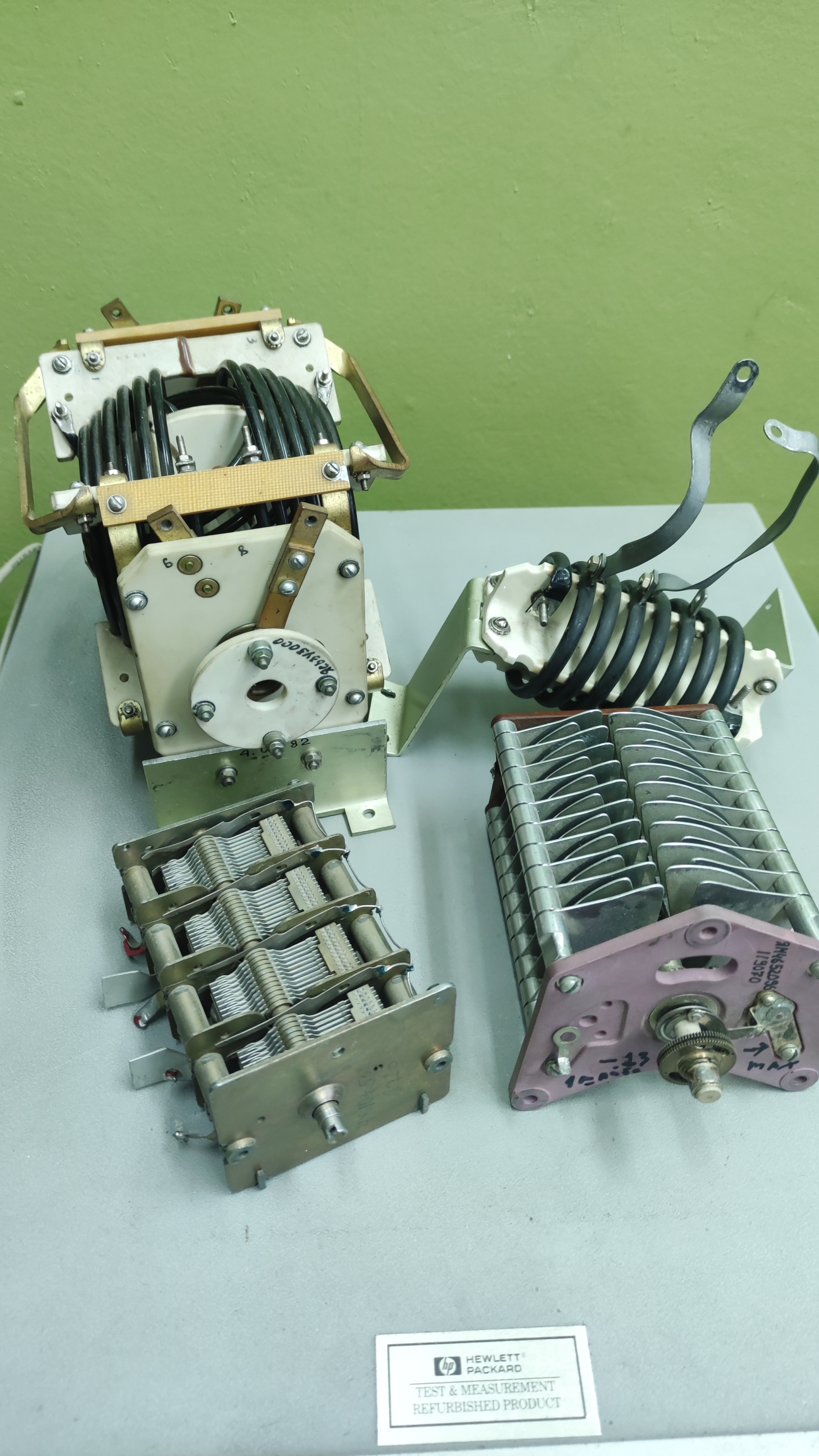

У меня в наличии такой коплект для УМ:
ВЧ катушка от УСС Р-140 , вариометр от Р-140 , анодный кпе 13-200 пф , антенный 2000 пф , напряжение второй сетки 600В  0.4А, анодный тр. Р-118 ( +3800 без нагрузки )
По входу хотелось бы широкополосное согласование ( если это реализуемо .. ) но можно и вх. контура ( печатка уже готова )
Подходит ли он для схемы как в журнале 3 за 2010 ?

154

Добрый день, Николай
Подходит, но 600 В для экранных сеток явно много при таком анодном питании. 320-350 В будет приемлемо.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

155

Здравствуйте Александр.
Запустил усилитель (пока в режиме половины анодного 1700 под нагрузкой) и столкнулся с проблемой согласования по входу. Если на "холодную" настроен вход с помощью анализа с КСВ 1.2 примерно +/- то при подаче сигнала КСВ начинает плыть с 21мГц постепенно увеличиваясь ...на 28 уже больше 5 Чем больше раскачка , тем больше КСВ. Забыл добавить - по входу диапазонные П контура и нагрузочный резистор 470 Ом.
Я подозреваю ,что на КСВ влияет входная ёмкость ламп и ток сеток.
Можно попробовать широкополосный вход по статье Гончаренко , но пока не хочется переделывать конструктив с П контурами .. Может есть ещё способ побороть этот "недуг" ?    :-)

156

Входная емкость лампы - параметр постоянный, обусловленный внутренней конструкцией лампы и изменяться не может в исправной лампе.
Проверьте на холодной настройке , заменив кондером лампу.  Если остальные детали по входу исправны, то должно быть стабильное КСВ.
Причин нестабильности может быть:
1. Дефектная лампа
2. сеточный дроссель плывет при раскачке.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

157

Провел эксперимент, заменил дроссель ( был намотан на маленьком бинокле ) намотал на маленьком карболитовом  каркасе с меньшей индуктивностью (был 46 , стал 20 ) КСВ упал до 3 на 28мГц. Причем зависит от настройки выходного П контура ( гуляет за ручкой холодного конденсатора )

158

Менял лампы , без изменений.

159

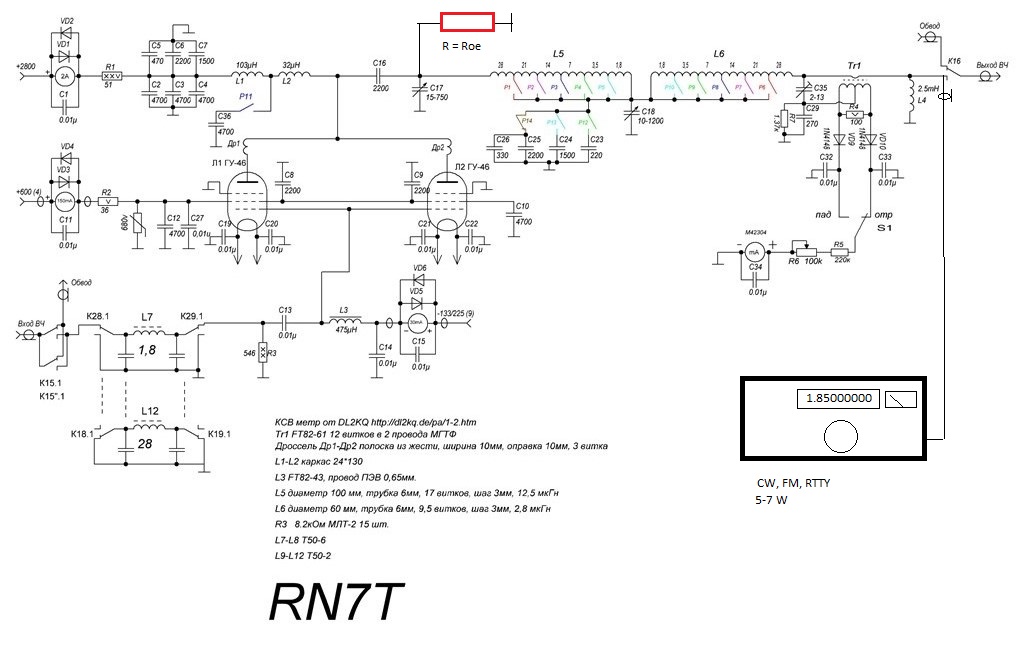

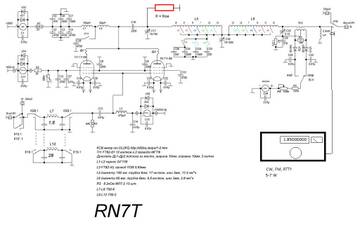

Влияние настройки ВКС должно быть слабое, если 3 сетка  и 2-я сетка по ВЧ заземлена хорошо. 20 мкГн в сеточном очень мало, надо хотя бы 450 мкГн. Пробуйте намотать на феррит. кольце 800-850, например FT82-43 (диаметр 20-22 мм), витков 30-35, проводом ПЭЛ 0,6 мм, как катушка L3
http://forumupload.ru/uploads/000e/73/7c/2/t287596.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

160

Alex_VE3KF написал(а):

2. сеточный дроссель плывет при раскачке.

Это довольно частое явление, лечится выбором кольца побольше.

Nikolai написал(а):

Можно попробовать широкополосный вход по статье Гончаренко , но пока не хочется переделывать конструктив с П контурами

Менять полноценные диапазонные контура на компромисс?!
"Шурик!!! Это же не наш метод!!!!"(с)

Да, конденсаторы входной цепи должны быть качественными. Иногда и КСО плыть могут, что уж говорить о "случайных".

161

лучший вариант для дросселя - феррит. кольцо, проницаемостью 800-900, диаметром 18-22 мм, проводом ПЭЛ, ПЭЛШО 0,6 мм. Кольцо не должно иметь острых граней, чтобы не повредить изоляцию, наждачка в помощь. Намотка в один слой и первый виток не должен быть близко к последнему витку, чтобы минимизировать шунтирующую дроссель емкость. Обычно намотка 7/8 периметра кольца. Индуктивность дросселя должна быть как минимум 15-20 раз больше входного сопротивления. Если установлен резистор к примеру 500 Ом, то реактивка дросселя может быть минимум 7500 - 10000 Ом и более.
Такая намотка не боится наводок ВЧ, близости других деталей, шасси.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

162

Alex_VE3KF написал(а):

20 мкГн в сеточном очень мало, надо хотя бы 450 мкГн. Пробуйте намотать на феррит.

У меня была такая проблема. Пока не подобрал нужный феррит.  На схеме указан.

Подпись автора

RN7T ex UA6GV, RA6FOA

163

https://forumupload.ru/uploads/000e/73/7c/509/t622768.jpg

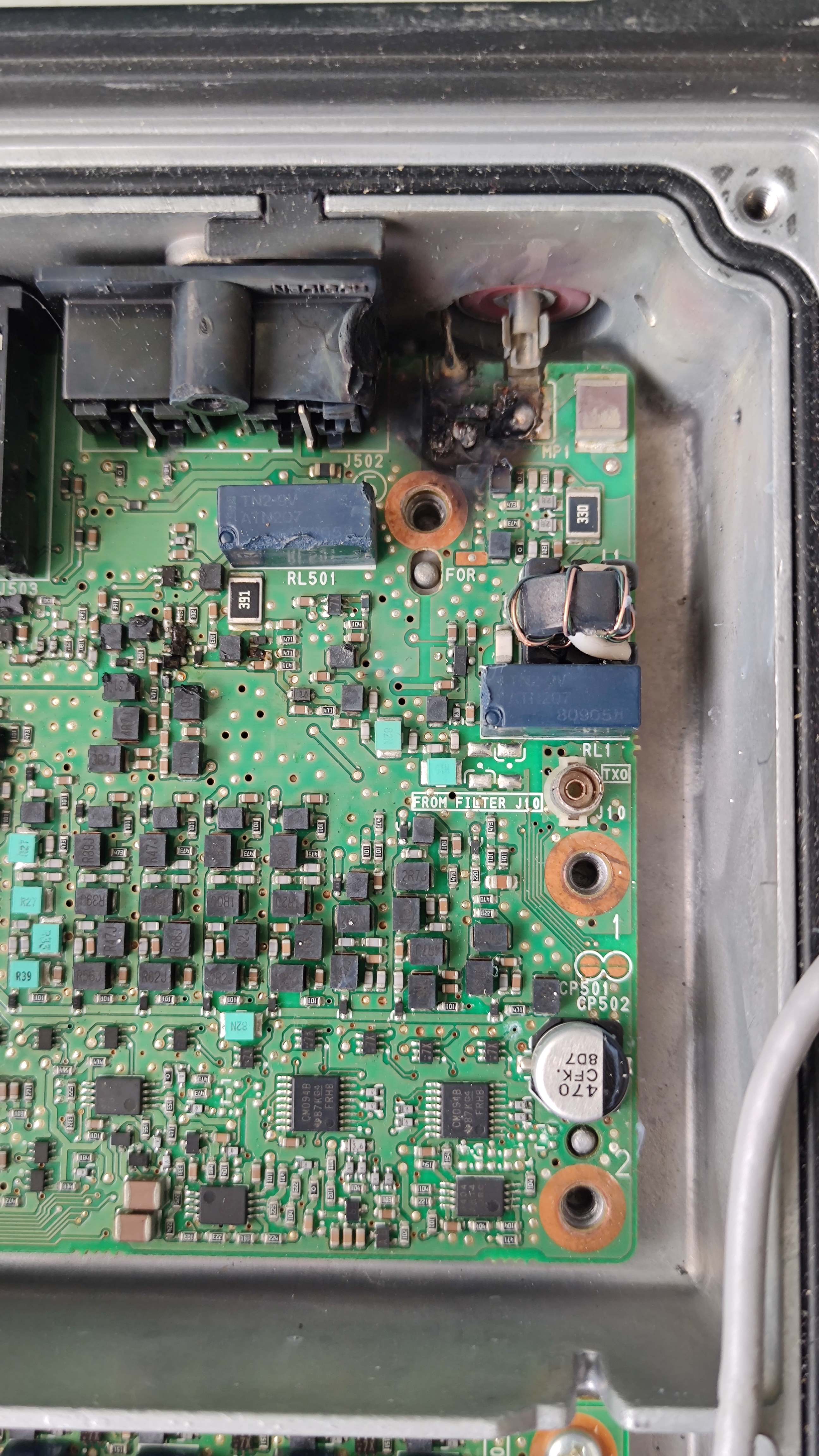

Пока экспериментировал с дросселями , поймал прострел .. выгорел китайский 100 ваттный нагрузочный резистор 470 Ом а за ним через входной П контур и вход трансивера IC7200  8-)
Лампы скорее всего старые , не держат 3700 анодного .. Пришлось переделать вход на 1200 Ом ( резисторы 2 шт в паралель советские безиндукционные) и как следствие возбуды без подачи сигнала ..
Чтобы в будущем обезопасить трансивер , может придется переделывать вх. контура ,  вместо П контура - катушка с отводом .
Или есть другой способ?

164

Nikolai написал(а):

Пришлось переделать вход на 1200 Ом

Естественно начнутся возбуды, следует уменьшать резистор, минимум в 2 раза.
3700 В это даже много для новых ламп ГУ81, тем более в режиме настройки, а для старых так и тем более. 3000-3100, больше не советую.
Отводы тоже можно, но сложнее настраивать КСВ.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

165

Здравствуйте Александр.
При настройке усилителя на 2 хГу-81 столкнулся с возбудами в анодной цепи ... Начиная с 14 мГц и выше , горят сопротивления в антипаразитных дросселях, причем нагрев моментальный .
Изменение материала и кол.ва витков на результат не влияет как и мощность резисторов и их номинал.
Без резисторов ( с одними антипаразитными дросселями ) усилитель сразу уходит в возбуд ( даже при заземленной через емкость управляющей сетке)
Схема усилителя с паралельным питанием и с катушкой компенсации выходной емкости . ВКС настраивалась по анализатору , настройка совпала с горячим включением. Пробовал макетировать с последовательным питанием - результат такой же :-(
В усилителе проложена общая шина - от входа , до выхода , защитная сетка заземлена на пенельках , входная часть - П контура с нагрузочным резистором 600 Ом.
Не помогают и ферритовые кольца на обвешивании проводников , которые подходят к панелькам ламп.
Как Вы думаете , есть еще какие нибудь способы борьбы с этим недугом ? :-)

Отредактировано Nikolai (2023-12-25 03:55:25)

166

Nikolai написал(а):

есть еще какие нибудь способы борьбы

Есть
Способ первый: выложить фото  монтажа (и не одно обзорное-мутное,а качественное)
Вполне возможно, то "засада" сидит на виду и мерзко ржет над "замылившимся глазом" автора
Это не редкость
Тогда можно и варианты пообдумать

167

Добрый день.

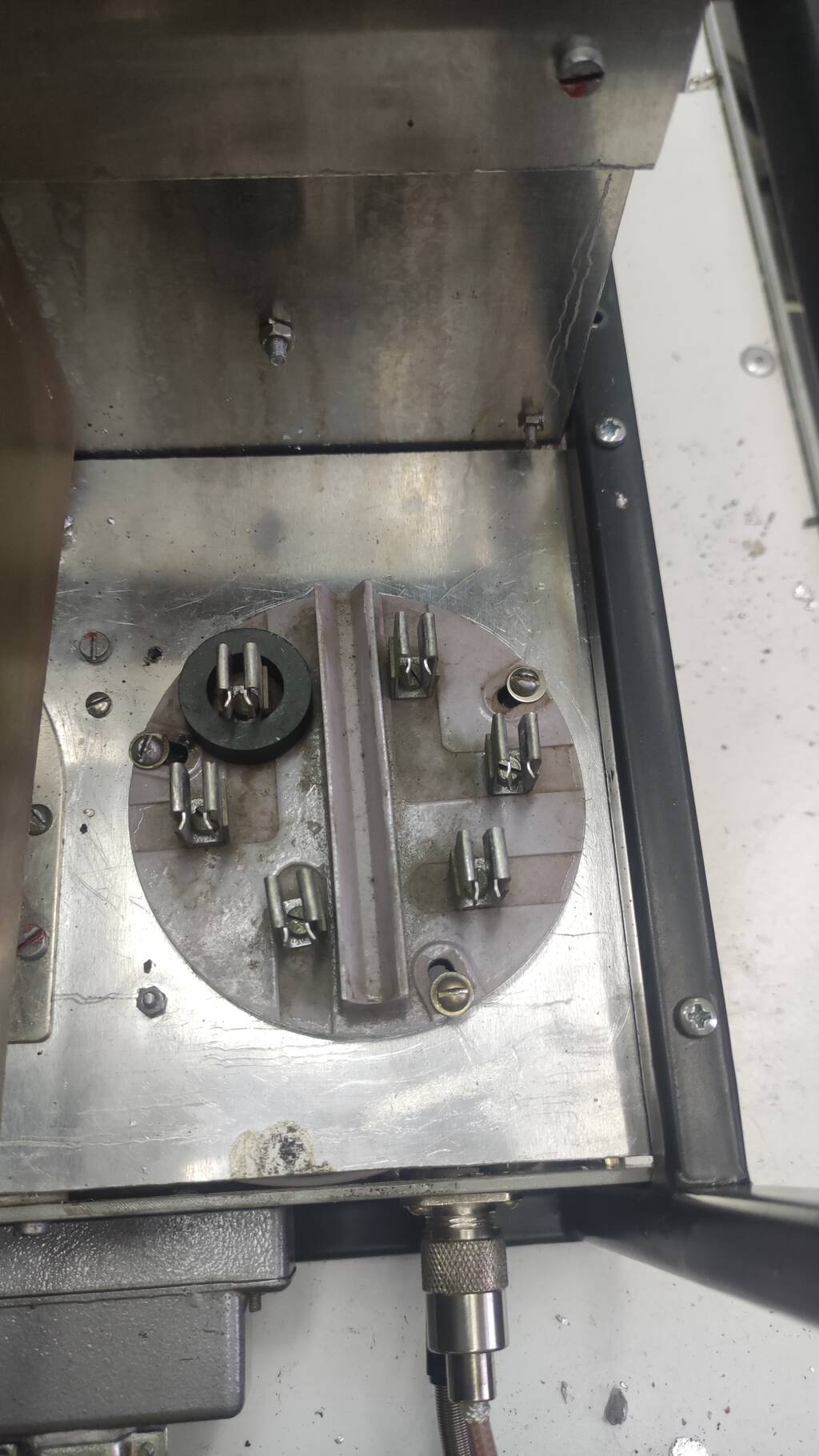

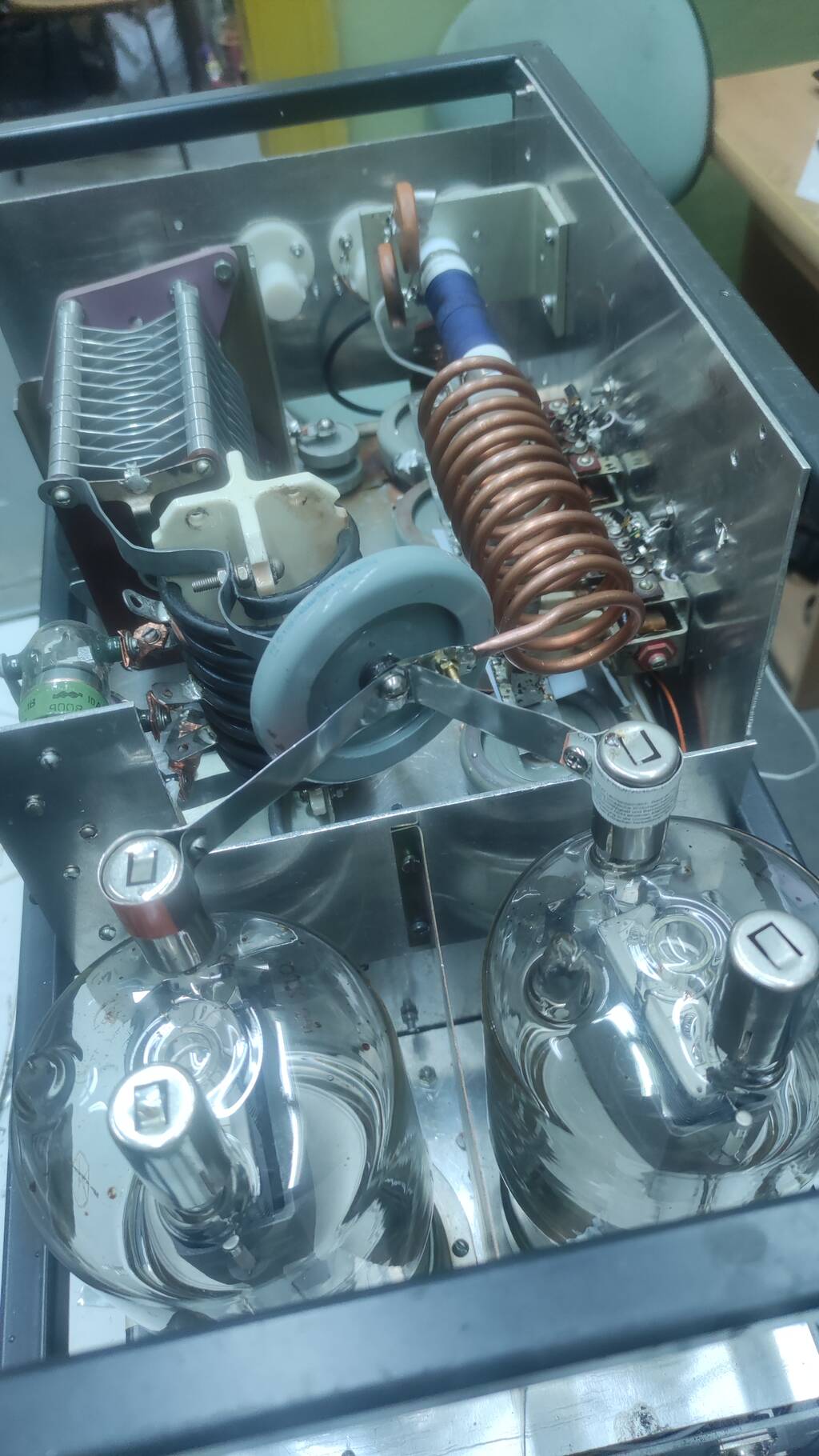

Возбуд погашен ферритовыми кольцами установленными на контакт  экранной сетки  панелек ламп ( конструкция контактов панелек позволяет устанавливать лампу как задвиганием , так и вертикальной установкой)
Установлены антипаразитные дроссели в анодах - полоски шириной 15 мм из жести консервных банок - не горят , не греются при максимальной мощности 2 кВт на эквиваленте от  Р-140 ( по показометру )
https://forumupload.ru/uploads/000e/73/7c/509/t697342.jpg
https://forumupload.ru/uploads/000e/73/7c/509/t968128.jpg

168

Добрый день всем!
Делаю БП для 2-ГУ81

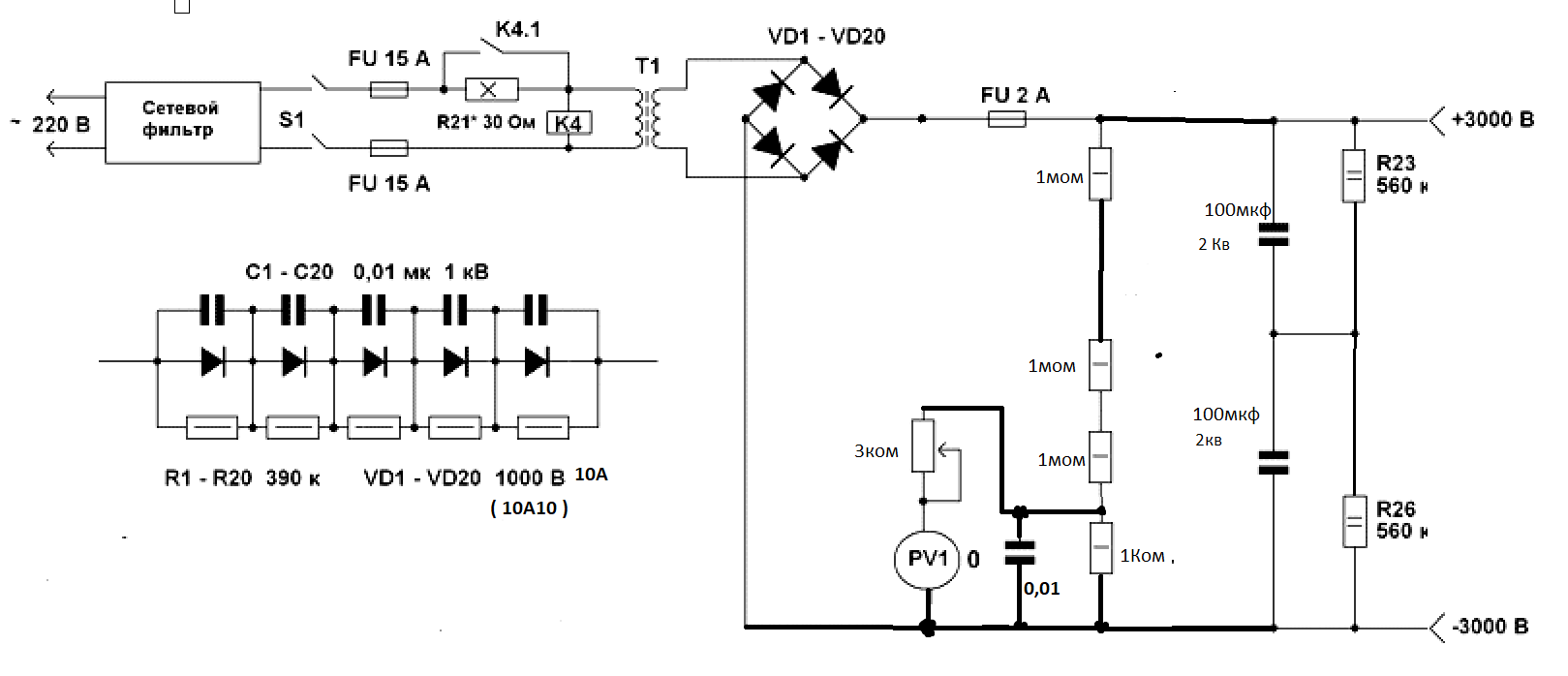

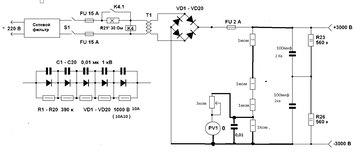

Анодный выпрямитель сделан по этой схеме

https://forumupload.ru/uploads/000e/73/7c/536/t37219.png

На выходе получилось правда 2750 В.
Не знаю почему,но греются резисторы шунтирующие конденсаторы 100х2000в  (R23.R26)
БП пока работает без нагрузки.
Что делаю не так?

169

Andy написал(а):

Не знаю почему,но греются резисторы шунтирующие конденсаторы

Конечно будут греться. По ним идет мощность 4,01 Вт, а у вас стоят двухваттные. Ставьте как минимум 5 Вт.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

170

Nikolai написал(а):

Возбуд погашен ферритовыми кольцами установленными на контакт  экранной сетки  панелек ламп ( конструкция контактов панелек позволяет устанавливать лампу как задвиганием , так и вертикальной установкой)
Установлены антипаразитные дроссели в анодах - полоски шириной 15 мм из жести консервных банок - не горят , не греются при максимальной мощности 2 кВт на

Ну вот и порядок.  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

171

Alex_VE3KF написал(а):

Конечно будут греться. По ним идет мощность 4,01 Вт, а у вас стоят двухваттные. Ставьте как минимум 5 Вт.

Спасибо Александр!
В принципе так и думал,но хотелось совета более опытного товарища.
Завтра займусь переделкой.

172

Задача решается в 2 действия. По закону Ома  3000/1120000 = 0,0027 А = 2,7 мА
Далее (3000/2)*0,0027 = 4,05 Вт на каждом резисторе.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

173

Alex_VE3KF написал(а):

Задача решается в 2 действия. По закону Ома  3000/1120000 = 0,0027 А = 2,7 мА
Далее (3000/2)*0,0027 = 4,05 Вт на каждом резисторе.

Переделал.
Поставил на каждый конденсатор  4 двух ватных по 2 Мом.
Что бы уже  с запасом. (8вт)

174

Завтра буду подгонять делитель напряжения под прибор для контроля напряжений.

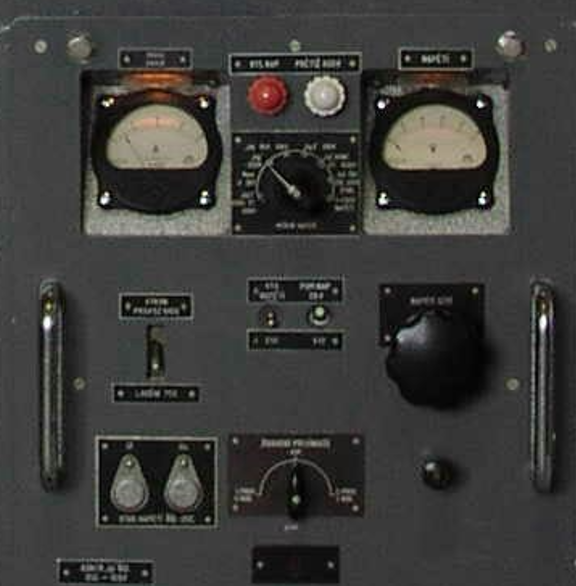

Делаю в корпусе блока питания Р-118 (ВСР-15М)
Хочу по максимуму сохранить милитари дизайн.

https://forumupload.ru/uploads/000e/73/7c/536/t413576.png

175

Andy написал(а):

Что бы уже  с запасом. (8вт)

Это огромный запас. Достаточно было и 5 или 6 Вт.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

176

Alex_VE3KF написал(а):

Это огромный запас. Достаточно было и 5 или 6 Вт.

Согласен. К сожалению делаю из того что есть.
Было 8 резисторов импортных двух ватных на 2 Мом решил использовать.
Как то они мне не внушили доверия по внешними виду. То ли дело МЛТ-2.
Думаю запас по мощности тут лишним не будет. Место пока позволяет.

177

https://forumupload.ru/uploads/000e/73/7c/509/t429221.jpg
https://forumupload.ru/uploads/000e/73/7c/509/t463194.jpg
https://forumupload.ru/uploads/000e/73/7c/509/t469097.jpg

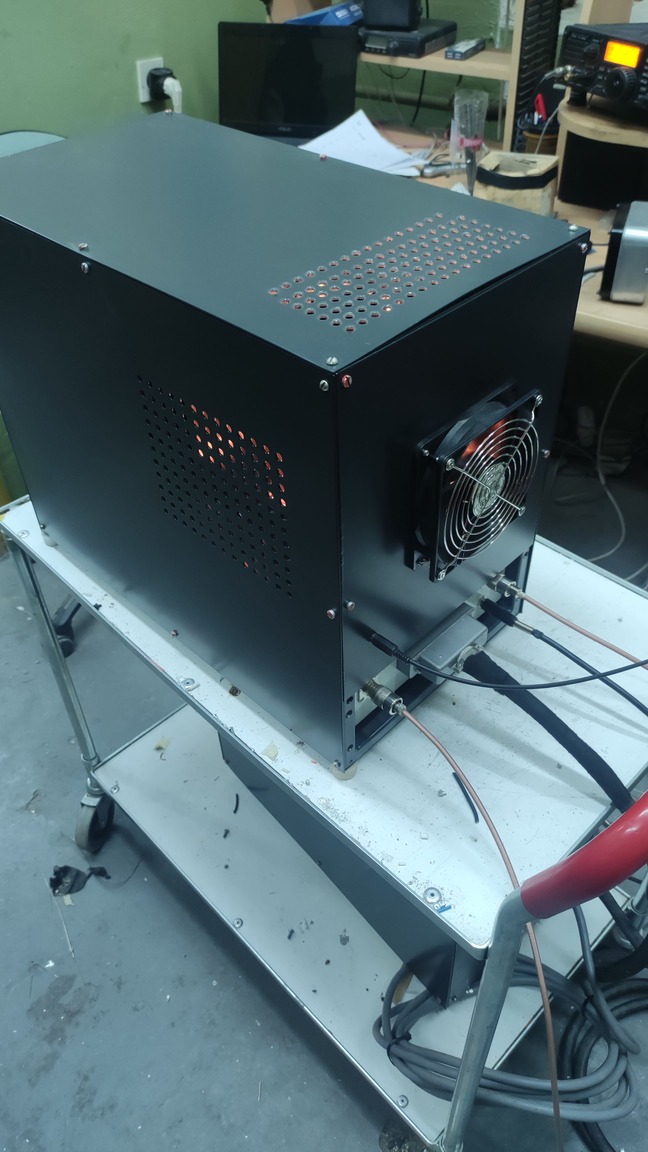

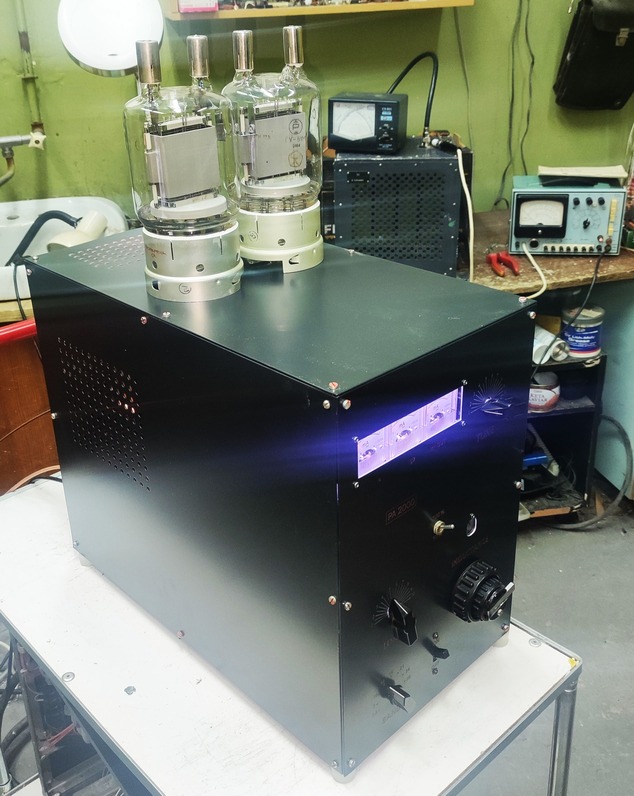

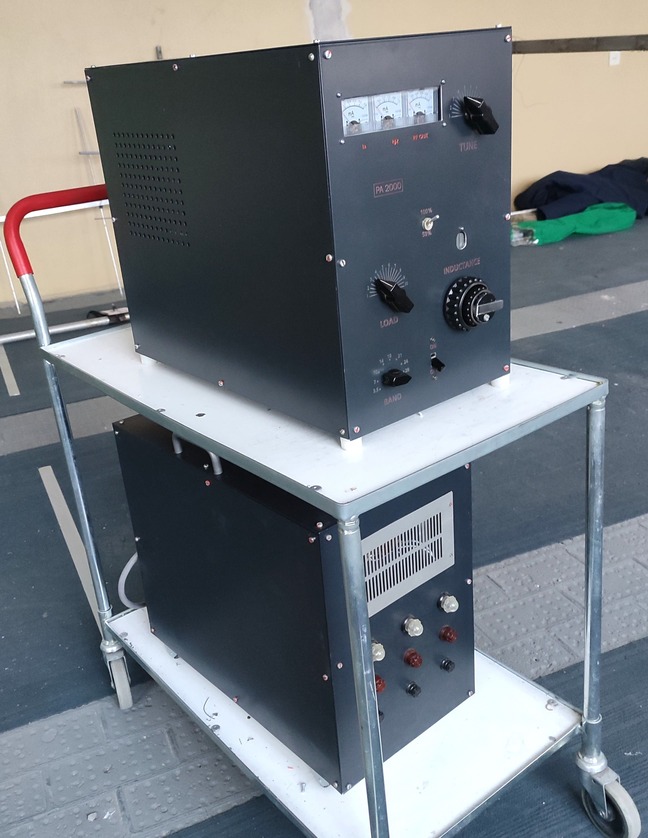

Усилитель проверен в эфире , по отзывам корреспондентов , прибавка составила 18-20 Дб.

Отредактировано Nikolai (2024-02-25 15:31:43)

178

Nikolai написал(а):

Усилитель проверен в эфире

:cool:
Но без вброса не обойдется!!! :D
Резистора не хватает в цепи питания подсветки: поберегите глаза. Светодиодная подсветка не так безобидна, как могло бы казаться.

179

Alex_VE3KF написал(а):

Входная емкость лампы - параметр постоянный, обусловленный внутренней конструкцией лампы и изменяться не может в исправной лампе.
Проверьте на холодной настройке , заменив кондером лампу.  Если остальные детали по входу исправны, то должно быть стабильное КСВ.
Причин нестабильности может быть:
1. Дефектная лампа
2. сеточный дроссель плывет при раскачке.

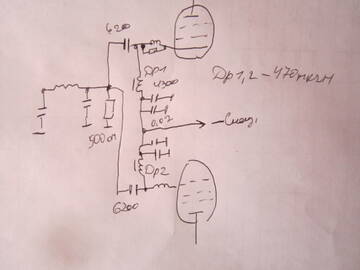

Всех приветствую! Тоже имею похожую проблему Только частоты входных контуров стабильно уходят в низ К входу подключен NANOVNA Режим TX На 28 МГЦ уходят в низ на 300 кгц,21 Мгц в низ на 200 кгц,на 14 Мгц в низ на 40 кгц На остальных если и уходят то незначительно Дроссели применены типа ДПМ 0,1- 470 мкгн китайскии Схема входой цепи вот такая - https://forumupload.ru/uploads/000e/73/7c/566/t957896.jpg          Дроссели виноваты?

180

SERGEY-R4CFZ написал(а):

Дроссели виноваты?

Неизвестно. Чтобы исключить - замените их временно резисторами по 1,5-2 кОм и посмотрите как с уходом частоты.
Если уход продолжится, то проверяйте только по 1 лампе. Может какая лампа виновата.
Я надеюсь, кольца на входе не нагреваются?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.
