Подключение СДР приемника к ТРХ

Сообщений 1 страница 13 из 13

1

Решил наконец то подключить свой Афедри к трансиверу для панорамы. Посмотрел/почитал/вспомнил что пишут по этому поводу.
Как я понимаю используют три варианта:
- подключение через коммутатор непосредственно к антенне, без вмешательства в трх;
-подключение по ПЧ. У некоторых моделей есть выход на заднюю панель, у некоторых выводят самостоятельно.
-подключение на входные цепи трх, как правило после аттенюатора или полосовиков.
И конечно нужно сказать о такой «экзотике» как удаленный доступ.
Решил остановиться на последнем варианте. Пока по крайней мере так. Это подключение на входные цепи. Тем более что, у меня FT-950, есть на задней панели два гнезда m-Tune для подключения внешнего переселектора. Посмотрел по схеме, получается они выведены  через реле после аттенюатора и отпадает необходимость в изготовлении коммутации на прием/передача, но  возникает тогда вопрос о полосовых фильтрах на входе афедри. Но это думаю уже потом.

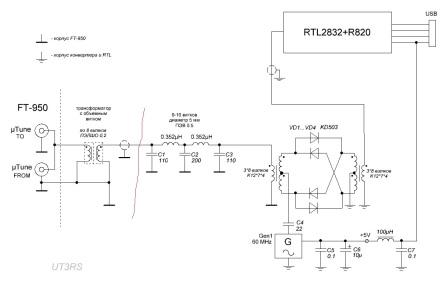

Схема подключения  как на рис.
http://forumupload.ru/uploads/000e/73/7c/344/t61159.jpg

Это для подключения т.н. «свистка» и за ненадобностью все что правее ТОВ отбрасываем. Что в этом хорошо – несколько готовых ТОВ есть в наличии и их не нужно точить.

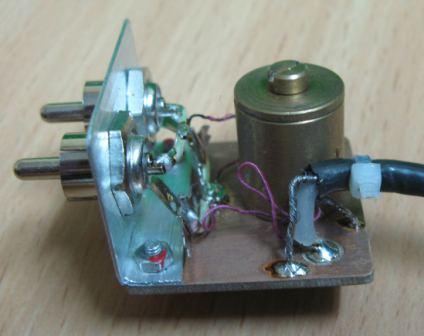

В результате должно получится что-то подобное.
http://forumupload.ru/uploads/000e/73/7c/344/t29171.jpg

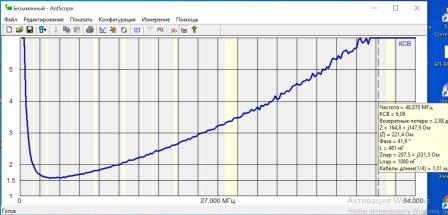

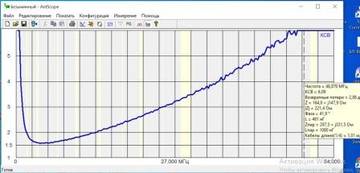

Нашел пару колец 10х6х5 на 600НН, намотал по 8 витков, собрал, замерил на резисторе 51R. Потом перемотал на 6 витков и получил вот такой результат.
http://forumupload.ru/uploads/000e/73/7c/344/t18641.jpg

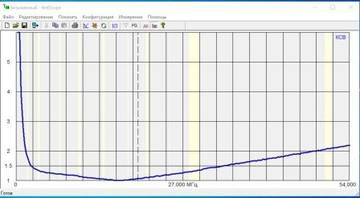

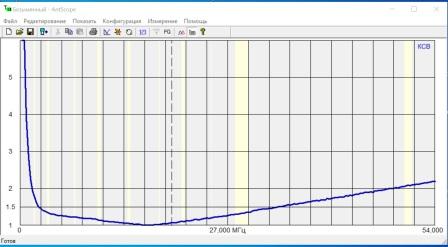

Со стороны АА-54 подключил емкость, при значении С=212пф получил следующую картинку. Что в общем то уже неплохо. Но наличие емкости смущает.
http://forumupload.ru/uploads/000e/73/7c/344/t36245.jpg

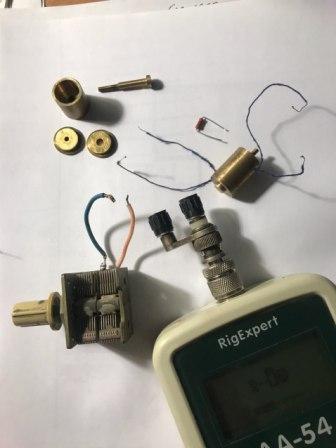

Измерения проводил вот так.
http://forumupload.ru/uploads/000e/73/7c/344/t67634.jpg

Пробовал еще разные кольца применять: 100НН, 30ВЧ, 100ВЧ результат разный и далек от желаемого. Последний эксперимент был с кольцом К10х6х3 с мю где то 450-500 по расчетам и 5 витками. Результат получился похожий, нужно вводить доп. емкость.
Сканов много и что бы не загромождать не стал вставлять в тему.
Есть в наличии еще кольцо Т50-6 (желтое), по размерам должно войти в корпус ТОВа, но на нем не пробовал.
Еще советуют перед сборкой ТОВ отполировать внутри (до этого руки еще не дошли т.к. нечем, но внутренняя поверхность проточена довольно неплохо) и пропаивать крышки и центральный винт (это то же не делал, разве что после окончательной сборки, хотя не уверен что в корне поменяет ситуацию).
Подскажите где ошибка или в чем загвоздка? Хотелось бы получить более линейную характеристику в макс возможном диапазоне и без доп. емкости.

Отредактировано US5MEM (2020-01-04 06:15:19)

2

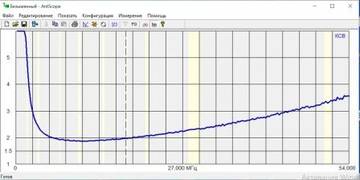

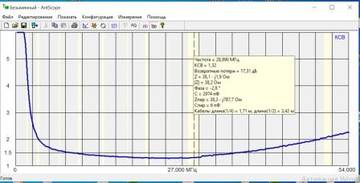

Решил все таки вставить еще пару сканов. Это замеры которые получились на кольце 10х6х3 с мю где-то 450-500 и 5 витков (без емкости и с емкостью)
Индуктивность обеих катушек получается близкая (потерял данные на 5 витков, а на 6 у этих катушек получилось 5,4мкгн и 5,5мкгн).
http://forumupload.ru/uploads/000e/73/7c/344/t63292.jpg
http://forumupload.ru/uploads/000e/73/7c/344/t98917.jpg

3

Не читабельны ни одна картинка.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

4

US5MEM написал(а):

...но  возникает тогда вопрос о полосовых фильтрах на входе афедри...

Полосовые фильтры Афедри не нужны. Использую его так-же как планируется у Вас, т.е. с выхода DRV TS590SG. При этом приходится мириться с -3dB сигнала, потерями в сплиттере. У вас же на схеме изображен не сплитер, а ... непонятно что просто трансформатор.
Такая схема не делит сигнал на два 50-омных выхода, а просто "отсасывает" сигнал. Я думаю это неправильно.

Отредактировано DK8LNH (2020-01-04 10:41:49)

5

Если применяется катушка на кольце, то не нужно помещать её в экран. Поле такой катушки и замкнутое, если конечно не слишком длинные выводы и потому она не воспринимает внешних полей.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

6

На фото трансформаторы с объёмным витком по описанию RA3AO. Игорь 2 так и не сказал по ним ни чего, поскольку не имеет их в наличии, а во многих РПУ от военпрома они устанавливаются, но совершенно в другом исполнении.

7

Вот картинки без сжатия. Схема и два последних измерения на кольце 450НН и по 5В
http://forumupload.ru/uploads/000e/73/7c/344/t28210.jpg

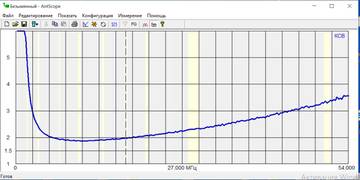

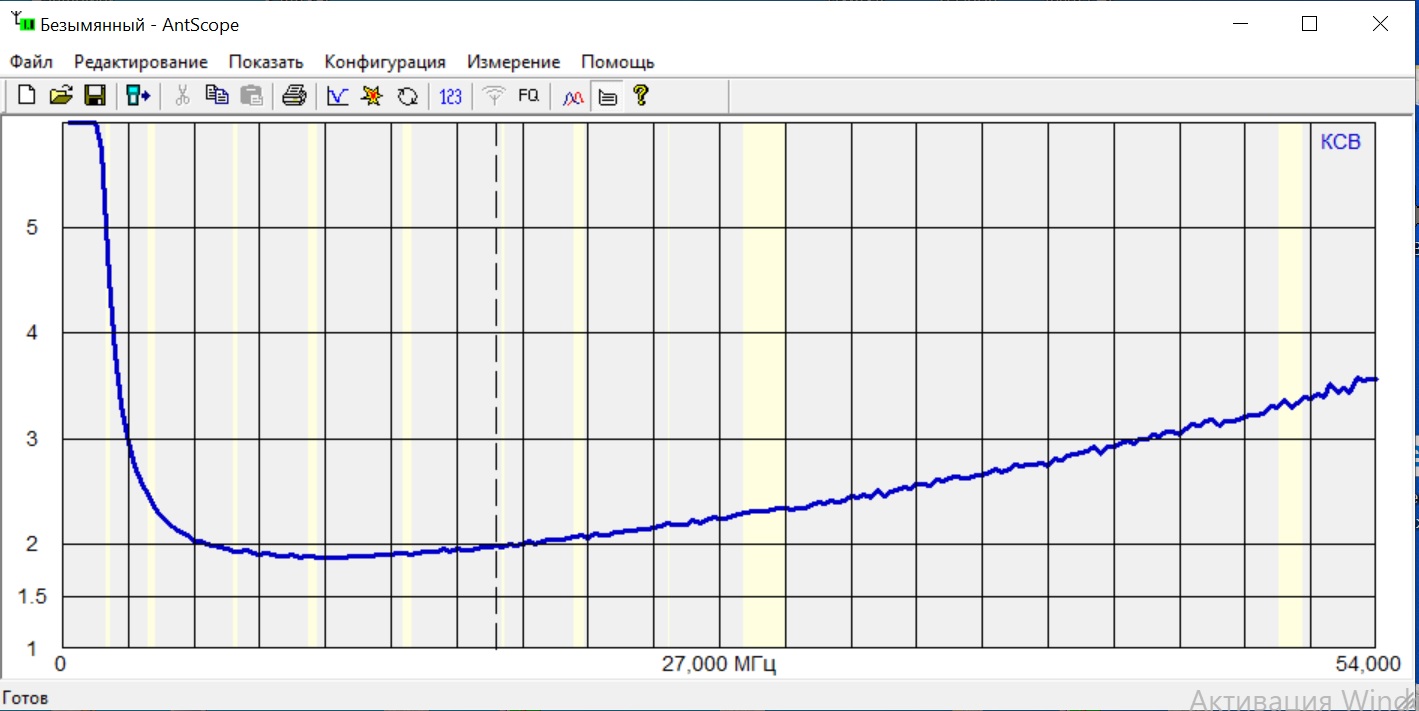

без емкости
http://forumupload.ru/uploads/000e/73/7c/344/t10086.jpg

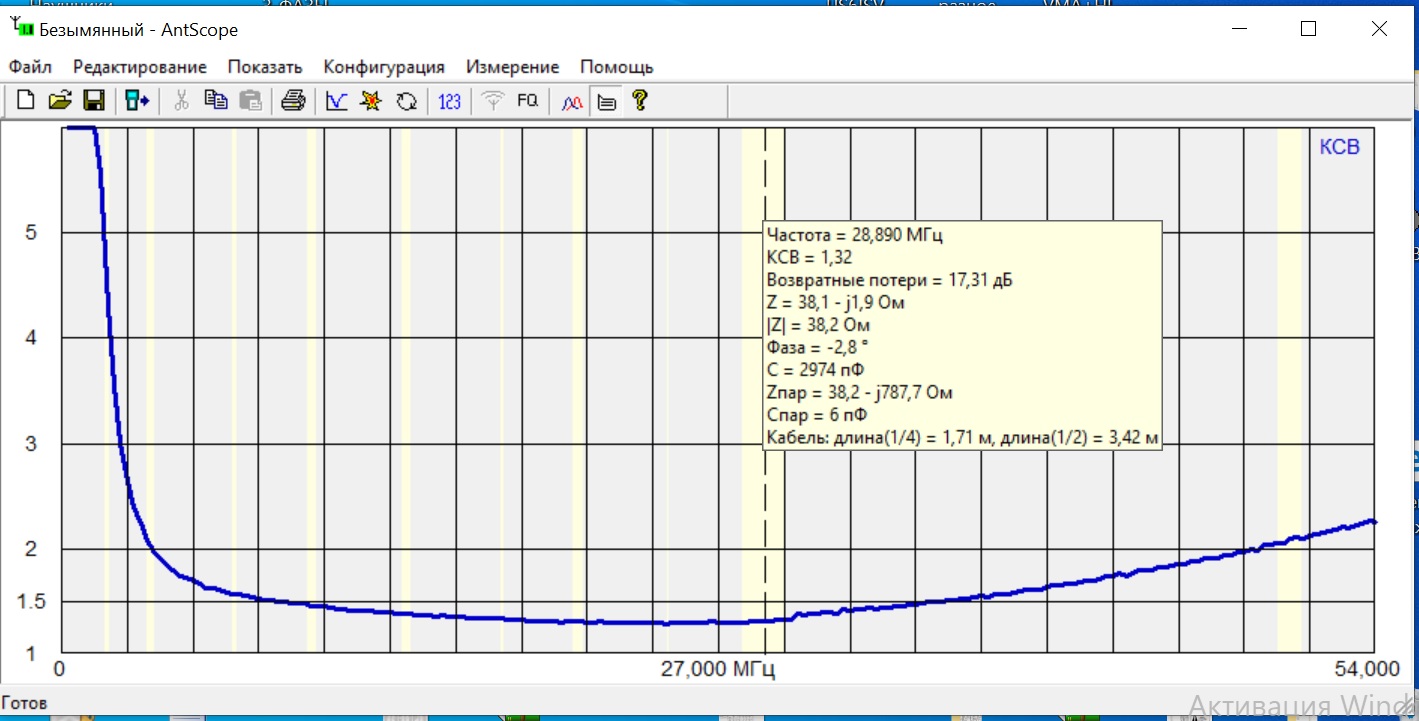

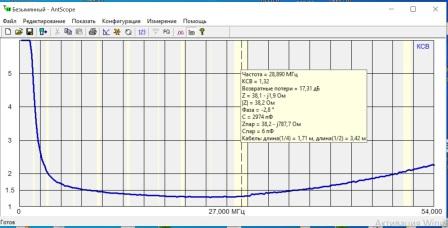

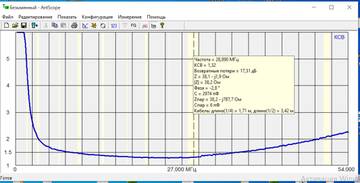

и с емкостью
http://forumupload.ru/uploads/000e/73/7c/344/t49008.jpg

Все верно. Это трансформаторы с объемным витком по описанию RA3AO.
Не знаю с какой книги это часть материала взята, но немного инфы про ТОВ можно посмотреть здесь. Хотел DjVu  прикрепить но не пускает и архив тоже (точку добавляет). Может картинками вставить? их там 3 шт.

Наверно я что то не так делаю с картинками. Пойду почитаю опять теорию как их вставлять в другой ветке.

Отредактировано US5MEM (2020-01-05 03:02:14)

8

теперь только схема нечитабельная, но графики нормально.
Вам нужен в данном случае сплиттер, делитель сигнала. А так вы подключаетесь к выходу, расчитанному на 50 Ом, а у вас две нагрузки параллельно по 50, поэтому в итоге получается, что вы изменяете нагрузку до 25 Ом. Так делать нельзя, о чем в посте 4 было указано.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

9

US5MEM: проверенное решение https://dh1tw.de/3db-splitter/

10

DK8LNH написал(а):

проверенное решение

Именно то что нужно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

11

DK8LNH написал(а):

US5MEM: проверенное решение https://dh1tw.de/3db-splitter/

Alex_VE3KF написал(а):

Именно то что нужно.

У меня есть готовый коммутатор с сплиттером, который можно подключить по входу. Делал еще сразу после приобретения Афедри, 4 года назад, но забросил в угол. Одна из причин- на стенке одни коммутаторы  :confused: . Иной раз путаешься где что переключает  :dontknow:
Николай, вопрос к Вам. Входной трансформатор мотали в 2 или 3 провода? и по сколько витков? и вых. тр-р : к одному выходу понятно- приемник, а второй в "воздухе" оставили или закоротили через R?

Александр, тут же получается емкостная связь между двумя раздельными катушками с одинарными проводами и трансф-ции сопротивления нет или я что-то недопонимаю.

Нашел я как называется книга главу с которой хотел вставить, но не пускает сайт.
1971 год  К.П.Харченко и В.И.Бекетов книга "Измерения и испытания при конструировании и регулировке радиолюбительских антенн". стр 149-156. Это единственное место где нашел что-то о трансформаторах с объемным витком.

Вот к стати одна страница, если читается то можно вставить и еще 3. Что-то никак не получается. Не пускает.

Александр, подскажите грани в кольцах все таки стачивать/ закруглять или нет? что бы провод (изоляцию провода) не резало. Об этом уже был разговор, но на новом/старом форуме и уже естественно не найти ответ. Сам думаю, что ощутимого вреда это не принесет (ни на проницаемость, ни на добротность). На форумах встречал противоположные утверждения.

Отредактировано US5MEM (2020-01-05 15:32:36)

12

US5MEM написал(а):

Входной трансформатор мотали в 2 или 3 провода?

T1 намотан в 3 провода, каждая из обмоток начало одной с концом другой, фазировка показана. Получатся 3 последовательно вкл. обмотки.

US5MEM написал(а):

тр-р : к одному выходу понятно- приемник, а второй в "воздухе" оставили или закоротили через R?

В воздухе неиспользованную обмотку оставлять нельзя, следует её нагрузить на 50 Ом резистор.
Оба транса имеют по 7-10 витков, FT-82-61

US5MEM написал(а):

Александр, подскажите грани в кольцах все таки стачивать/ закруглять или нет?

Очень желательно сточивать. Если не получается, то обмотать лакотканью, чтобы не повредило изоляцию ПЭЛ проводов. Вреда это не приносит. Заморские кольца как правило идут уже с закругленными гранями.
Теперь о ТОВ. Эти штуки применяются там, где нужна минимальныя емкостная связь между первичной и вторичной обмотками транса. Например в высокоуровневых смесителях. В данном сплиттере ТОВ не нужен абсолютно, он не оправдывает себя. Берите два кольца и наматывайте как показано на рисунке статьи.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

13

http://forumupload.ru/uploads/000e/73/7c/364/t89452.jpg
US5MEM: Александр ответил Вам по всем пунктам. От себя добавлю, я делал на 61-ом и на 43-ем материале. В обоих случаях типоразмер колец не помню, но гораздо меньше чем 82-ой.
Заметных расхождений АЧХ при этом не наблюдал. В TS590SG, этот сплитер выполнен вообще на микроскопическом феррите. Многие берут для этих целей готовые трансформаторы от Mini Circuits, там внутри транс тоже только лупой просматривается.
