Какие современные конденсаторы можно использовать в ламповом ум?

Сообщений 1 страница 11 из 11

1

Доброго времени суток. Попал ко мне недавно усилитель на 2х гу72. Толком не работает, возбуд и т.д. Начал разбираться, а там нет ни одного блокирующего конденсатора (схема с общей сеткой с подачей всех напряжений). Так вот не обнаружив в своих запасах подходящих конденсаторов, возник вопрос, что ставить? Кто и что использует для блокировки из современных?

2

Я в последнее время в сеточные цепи  до 500 В ставил высоковольтные 1000 В SMD X7R типоразмера 1218 и более. Правда они мне только до 2n2 попадались.
Предполагаю, при анодном около 1 кВ, их можно батареями последовательно и параллельно группировать и в анодной цепи.

3

Можно современные применять, но их надо заказывать, это недешевые кондеры. Проще всего старые, добрые КСО использовать или же керамические, 0,01-0,1 мкФ. Если же это транзисторная конструкция, то лучше SMD

4

В том то и проблема, что ни ксо ни керамики не осталось. Есть какие-то импортные синие на 1kV, но они сомнительного качества.

5

Смотрите каталог, выбирайте и через Али заказ, но это в любом случае будет дороже, чем искать отечественные.
http://www.vishay.com/docs/49653/_ms692 … citors.pdf
Например серия 440L прекрасно подойдет для низковольтных цепей. А для высоковольтных серия 660 до 10 нФ

6

Как по мне, я бы не стал рисковать, с установкой таких конденсаторов на блокировку в анодные цепи, слишком большой риск. В сеточных цепях ставил - работают, по накалу - работают, для шунтирования диодов - работают. Посмотрите на QRZ.ru, там много предлагают, достаточно не дорогих КВИ-3, что ни будь из 4700пФх4кВ, 6800пФх4кВ, я их везде ставлю на блокировку высоковольтных цепей, пока ни одного отказа не было. К15У, это уже дороговато для многих пользователей и если нет запасов, то КВИ 3, это хороший вариант, только не нужно их ставить в качестве переходных, или дополнительных, где хорошая реактивная мощность имеет место быть. КСО при реактивке, стреляют как ружьё, их тоже только на блокировку и то осторожно.

7

Например можно такие, номиналом 22 нФ/3кV 20 шт., голубого цвета, второй ряд вторые справа.
https://www.aliexpress.com/af/ceramic-c … 0104174417

8

У меня вопрос по поводу конденсаторов в сетке второго оригинального разъема GU43Б.
Я конвертировал базу как в теме: "Усилители мощности на ГУ-43Б", # 16 фото vas.
Оригинальные 15 нФ конденсаторы недоступны.
Я могу поставить 10 нФ / 3 кВ, синие. По редиректам Александра. Разве этого не будет достаточно? Если этого не достаточно, я закажу на Али. Я не вижу 15 нФ точно 22 являются.
Напряжение постоянного тока составляет всего +350 В, я думаю, что достаточно 1 кВ, хорошо, следует учитывать переменный ток, когда что-то появляется от анода. Другое решение состоит в том, чтобы вставлять 2x 10 нФ 1x 10 нФ попеременно.
Всего наилучшего каждому с Новым годом.
Waldek

9

Waldek написал(а):

Я могу поставить 10 нФ / 3 кВ, синие. По редиректам Александра. Разве этого не будет достаточно? Если этого не достаточно,

Этого будет достаточно вполне. Не критично 10 н или 22 н в этих цепях, как и напряжение 3 или 1 кВ.

10

Waldek написал(а):

Напряжение постоянного тока составляет всего +350 В, я думаю, что достаточно 1 кВ, хорошо, следует учитывать переменный ток, когда что-то появляется от анода


Есть такой эффект как прострел, очень часто после этого выходит из строя экранный стаб. Думаю, что разряд иногда происходит с анода на экранную сетку. Поэтому блок. конденсаторы на экранной сетке должны быть рассчитаны на напряжение анода.

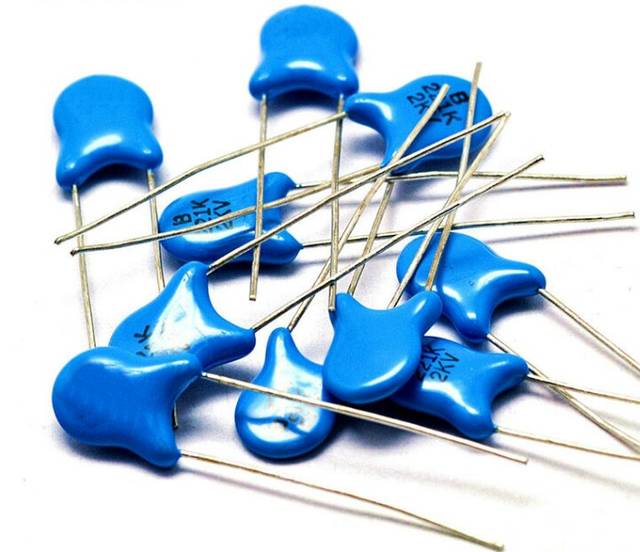

Я брал вот эти.

10 nF 3 kV

http://forumuploads.ru/uploads/000e/73/7c/337/t72092.jpg

11

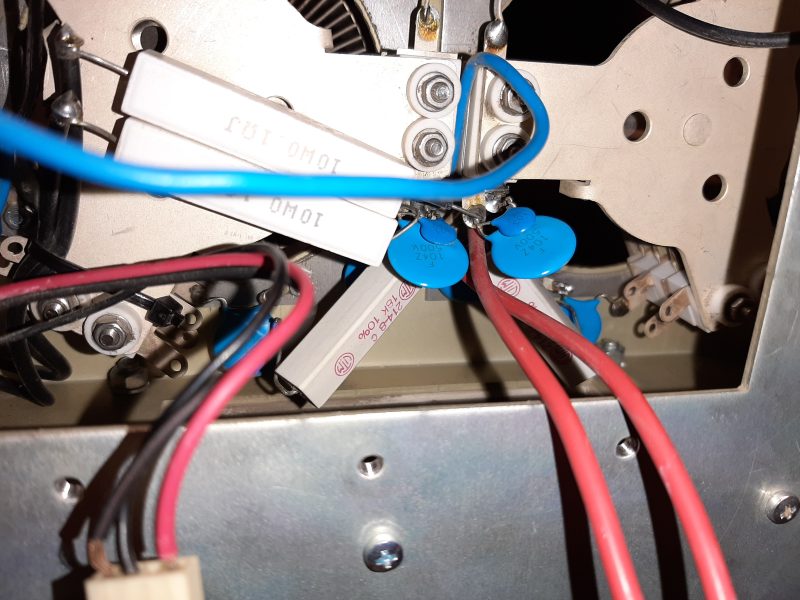

Сегодня ремонтировал ОM-Power 4000. Выбивало защиту по G2.
Дефект обнаружился в два счёта. На одной из ламповых панелей пробит блокировочный синий кондёр 104 (100N) на 500V.
Звонился простым тестером как 300 Ом. Тестером пробойного напряжения DY294 (Китай) пробой наступал при 14 вольтах.
Т.к. уже отпаял и все другие кондёры (их там по 4 шт.на сетке), решил проверить все. Результат меня удивил.
Тестовым напряжением 1000 В "убил" ещё два конденсатора этого типа. При этом они громко шкварчали, затем пробой и КЗ.
Тестер DY294 выдаёт буквально микроамперы и похожие кондёры 500 В (как и любые другие) из тумбочки запросто выдерживают те самые 1000 В.
Пользуюсь этим прибором лет 10 ... но такого ужаса не ещё не было.
Вместо 100N поставил все 4N7 на 6 кВ, такие-же синие (других под рукой не оказалось).

Это в тему о синих конденсаторах.

http://forumuploads.ru/uploads/000e/73/7c/364/t86082.jpg

Отредактировано DK8LNH (2020-01-22 14:33:53)
