Самодельные CW ключи

Страница: 1

Сообщений 1 страница 18 из 18

1

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369

Решил запостить свой, проверенный временем, самодельный CW манипулятор. Разработчик не знаю кто, но такую версию ключа я применял еще будучи  участником команды по радио многоборью радистов  в далеких 80-хх годах. Это очень простой, противо отскоковый манипулятор  одно рычажного типа. Довольно легкий при повторении.  Оба рычага, закреплены в коромысле независимо друг от друга. В качестве центрирующих осей, установлены в конусе на осях ( выемка в винте М3 и торце рычага) шарики диам. 2мм выполняющие роль подшипника скольжения. Ход очень легкий, плавный. Данный манипулятор держу как резервный, где основым, на рабочем месте уже лет 15 использую ключ от английской фирмы KENT

А на чем работаете вы, в эфире?

http://forumupload.ru/uploads/000e/73/7c/331/t43024.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t77283.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t79784.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t31054.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t74609.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t72730.jpg
http://forumupload.ru/uploads/000e/73/7c/331/t33453.jpg

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

2

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

В наше время уже многие работают с РС на клаве, поэтому актуальность манипуляторов упала. Но в охотку конечно можно и на дрыге поработать. :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

3

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369

А я люблю на ключе работать. Люблю, когда сам! Сам услышать, сам что то спаять, что то запустить и что бы работало! И не признаю автоматических видов связи ( для себя лично) - считаю, что это все ХАЛТУРА! :flag:

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

4

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Alex_EW6T написал(а):

И не признаю автоматических видов связи ( для себя лично) - считаю, что это все ХАЛТУРА!

Когда то не признавали и новый вид модуляции SSB. Все привыкли работать на АМ.  :)

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

5

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_EW6T написал(а):

А на чем работаете вы, в эфире?

Клоподав классический.
"Дрыгу" так и не получилось освоить, аж с конца 70-х.
Не мои движения.

Alex_VE3KF написал(а):

с РС на клаве

Тоже бывает, но без РС: контроллер встроен по схеме.. уж и не вспомню позывной. И релюшка на выходе.

6

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369

Почитал и понял. Тунеядцы вы все!  :D  Уже лень руками пошевелить.  :D   И куда только катится этот мир.....  радиолюбительский.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

7

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_EW6T написал(а):

Почитал и понял. Тунеядцы вы все!  :D

Сам такой!!(с)  :playful:
Вот кады с пилорам своих на клоподав перейдешь - подходи  :playful:  :crazyfun:
А то еще придумали.. пилы.. ямбик.. прости Господи. Еще и память в ключ...
Клоподав - наше все!!!
В эфире не услышат - по воздуху стук дойдет!!!  :cool:

8

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369
Anatoly написал(а):

В эфире не услышат - по воздуху стук дойдет!!!

Клоподав лет 30 в руки не брал. Хотя и есть , аж 2 шт.  :D  Не, на полуавтомате, все же лучше!  :crazy:

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

9

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_EW6T написал(а):

все же лучше!  :crazy:

Нееее...  :crazy:
У пилы рабоать щск низя.
При скользящем контакте по стойке происходит микроионизация пространства возле контактов и в паузах проявляется, как тот самый шум эфира (эффект "картошки").
И никакие приемные антенны и фильтра не спасут: помеха-то возле трансивера и более того, проводочком в него втыкнута  :jumping:

А клоподав - вещь фундаментальная.
Как ё... - так вообще по всей улице тишина: все бОшками крутят, или дятла высматривают (ага - ночного) или строителей с молотками  :rofl:

10

  • Автор: UA0OAG
  • Пользователь
  • Сообщений: 76
Alex_EW6T написал(а):

Это очень простой, противо отскоковый манипулятор  одно рычажного типа. Довольно легкий при повторении.  Оба рычага, закреплены в коромысле независимо друг от друга.

Рычаг то один, а коромысла то, два, причём заднее длиннее.  Как бы и не однорычажный и не двух, а полуторный, что ли.  Что даёт такая конструкция?

11

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369
UA0OAG написал(а):

Что даёт такая конструкция?

Нет отскока! Эту схему в 80-е у нас использовала команда "скоростников. Механически один рычаг и другой не имеют друг на друга влияния - "не стукаются"ни при каких условиях, где каждый из них  поджимается отдельной , своей пружинкой  к начальному положению. Среди одно рычажных ключей. Я считаю, эта схема и самая простая и самая удачная, даже для самодельного изготовления.Хотя я видел у некоторых такой тип ключа в те года и чуть позже и заводского изготовления. Ключи - красавцы были, хромированные и не как у меня , где рычаги на конусах через стальные шарики, а с впрессованными маленькими подшипниками.

Вот скажем, на фото виден "KENT", тоже одно рычажный. Я считаю, он хуже! Выглядит конечно лучше по внешнему виду  :D , но иногда пускай и редко, бывает "стукается", выбивая противоположный знак.  Его начальная регулировка, более точная должна быть. Конструктивно, там трех рычажная система, одна центровая, на которой пальцевая точка ключа и две, по бокам - сигнальных. Прижим пружин с двух сторон, к центру. А в ключе  выше, независимые пружины, как подвеска в автомобиле  :D , где регулировка каждого рычага, на другой не влияет никак, чего о Кенте не скажешь. :disappointed:  А вообще, пробовать надо, как кому.

Круче, только двух рычажные ключи, но они и сложней, если говорить о хорошей механике.

Anatoly написал(а):

А клоподав - вещь фундаментальная.

Анатолий, это для истинного любителя телеграфа! :crazyfun:

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

12

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369

С виброплексами никогда не сталкивался... Очевидно то, что когда его придумали, не было электроники формирования знаков.
Но посмотреть, было интересно!

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

13

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_EW6T написал(а):

это для истинного любителя телеграфа! :crazyfun:

Его и использую.
А вот такой http://www.rkk-museum.ru/collections/pakhomov/110.shtml использовал, но несколько лет назад подарил UA3QFG. Теперь он на нем стучит.

14

  • Автор: DK8LNH
  • Пользователь
  • Сообщений: 76

http://forumupload.ru/uploads/000e/73/7c/364/t99710.jpg

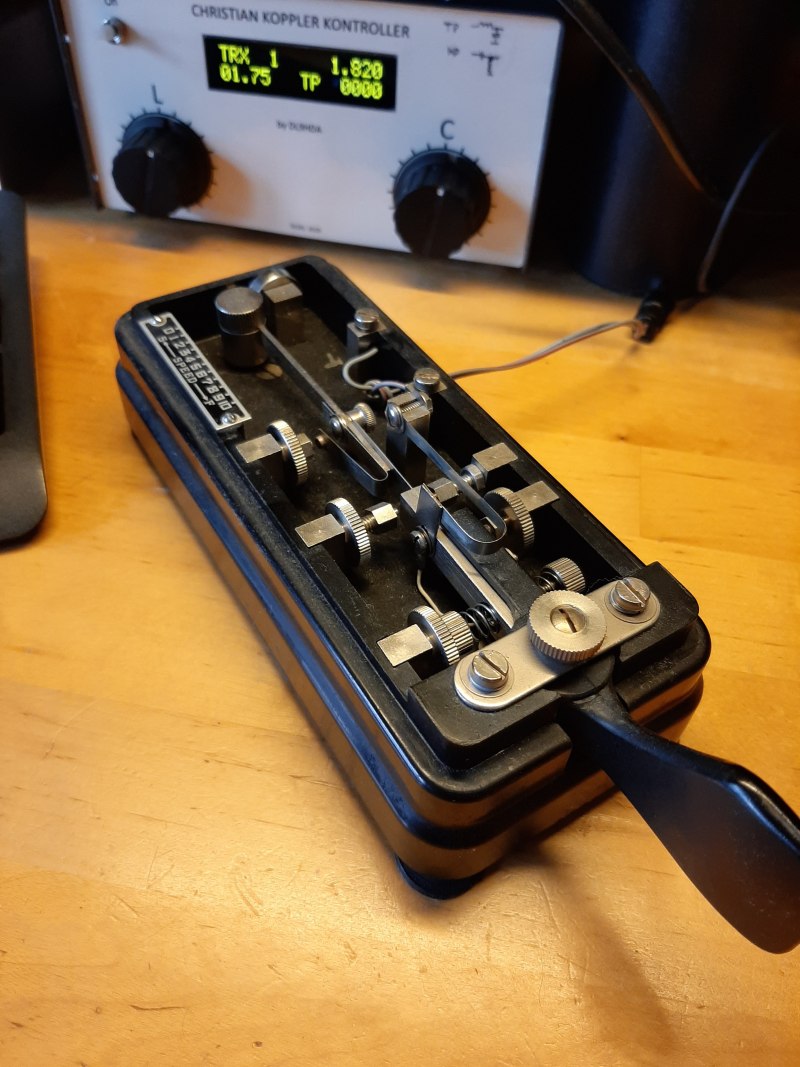

Работаю на вот таком японце. Не повседневно, конечно. Достаю только на спец мероприятия типа SKCC bug activity day и т.д.
Фирма Hi-Mound модель 50-ых годов. Важно правильно его настроить. Ну и тренировка нужна.

Отредактировано DK8LNH (2020-02-02 06:36:20)

15

  • Автор: Alex_EW6T
  • Пользователь
  • Сообщений: 369
DK8LNH написал(а):

Работаю на вот таком японце.

Раритетный можно сказать, ключик! :cool:

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

16

  • Автор: Sergii
  • Пользователь
  • Сообщений: 1

Доброго времени суток.Вопрос к Alex_EW6T.
Если возможно сообщите где можно найти описание однорычажного противоотскокового манипулятора.
Меня интересуют размеры расположения контактов ,стойки ,размеры рычагов.Видно от их расположения зависит работа ключа.
Хотелось бы повторить данную конструкцию.
Спасибо.

17

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

А я не люблю виброплексы. Разбирать текст сложнее, неравномерность отношения сказывается.
Обычный электронный ключ проще читается, там постоянное соотношение 3:1

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

18

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
Sergii написал(а):

Если возможно сообщите где можно найти описание однорычажного противоотскокового манипулятора.

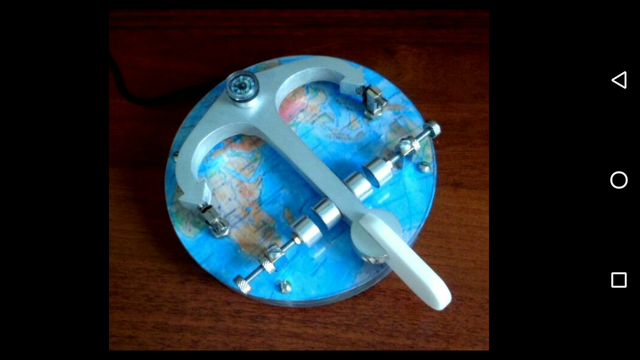

где-то предлагалось для однорычажного манипулятора  использовать две пары магнитов на отталкивание,

https://forum.qrz.ru/attachment.php?attachmentid=191544&d=1499454395

http://forumupload.ru/uploads/000e/73/7c/337/t744028.png

хочу испытать такую систему.
