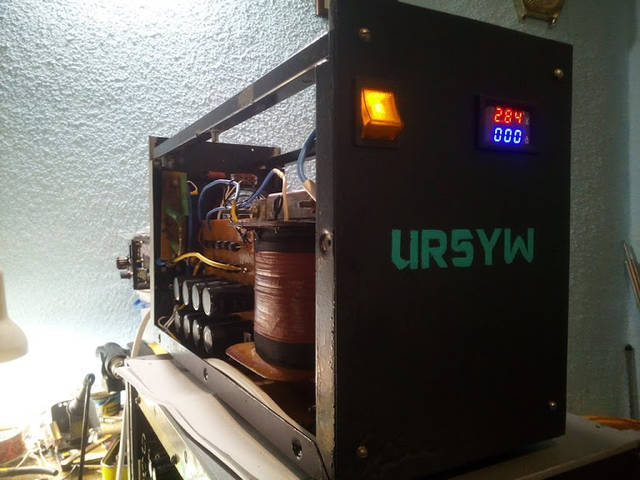

Анодный блок питания для лампового УМ :

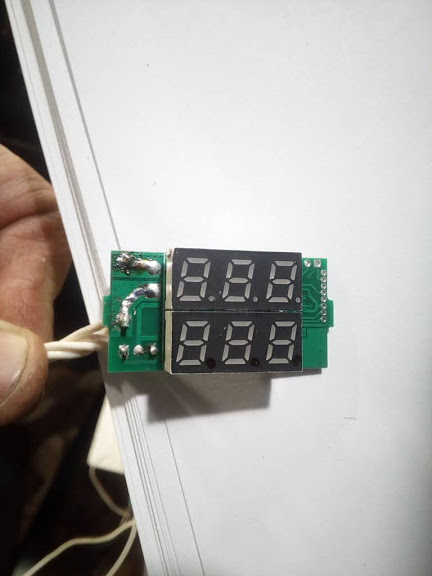

принято решение использовать китайский народный вольт-амперметр 100 В 10 А :

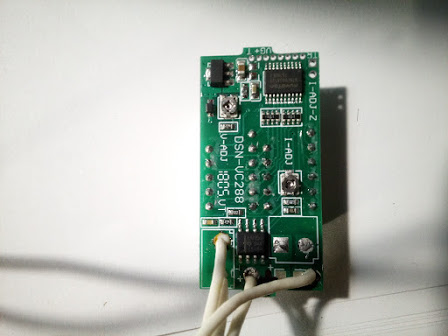

снят штатный шунт на 10 ампер :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

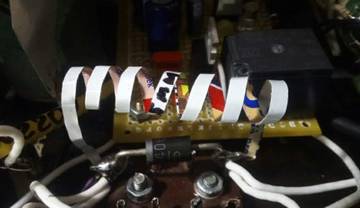

изготовлен шунт, с сопротивлением в 10 раз большим, то есть на 1 ампер :

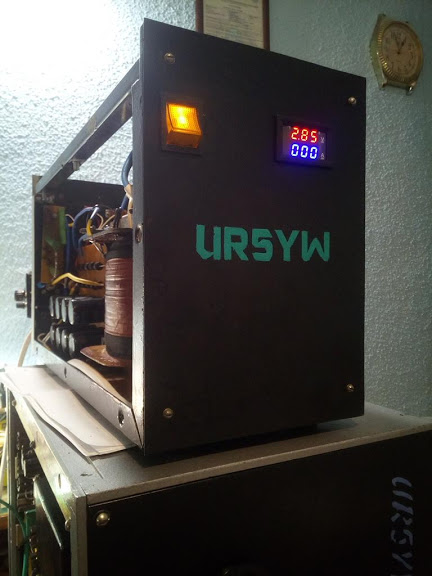

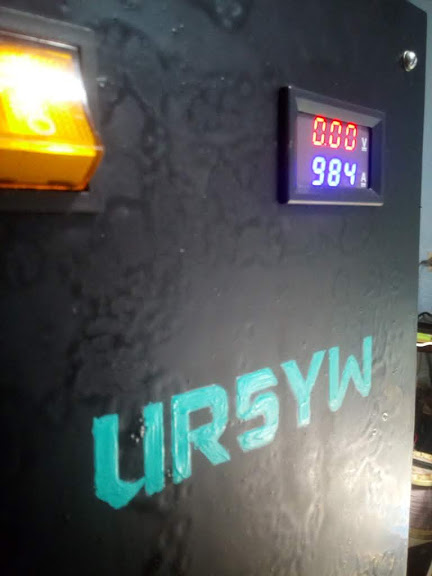

закрашиваем маркером точку, и получаем ток в миллиамперах :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

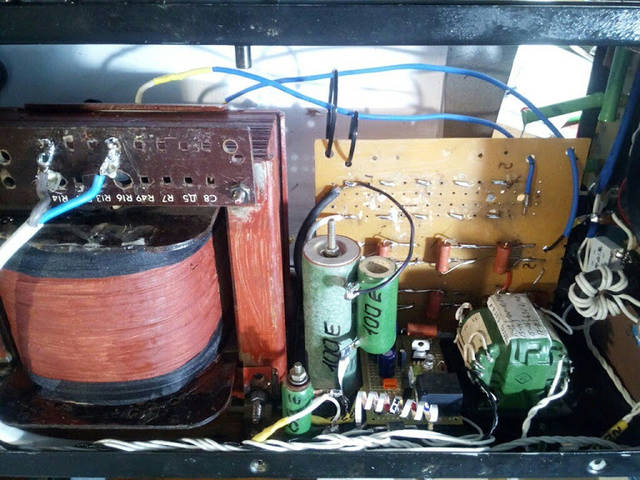

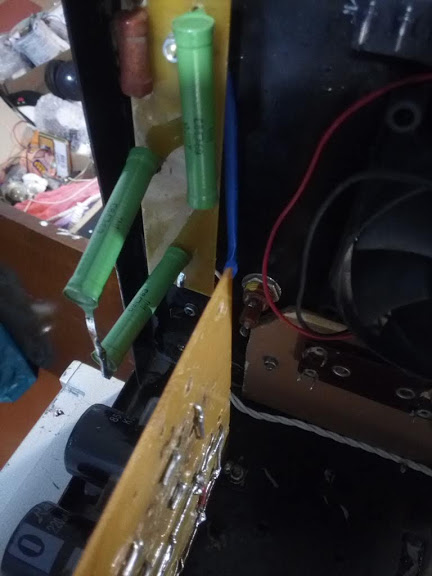

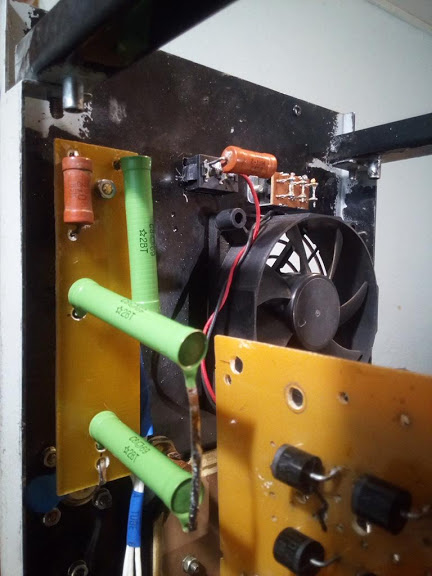

делитель напряжения для измерения анодного напряжения :

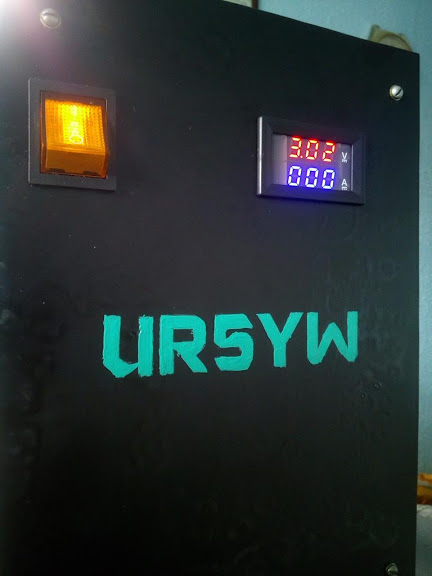

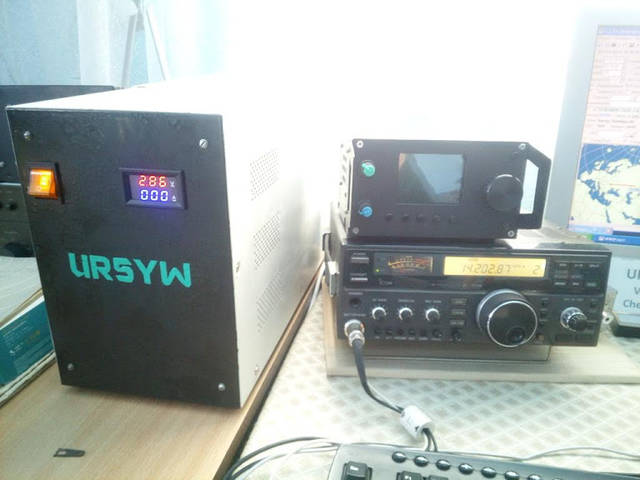

напряжение читаем в киловольтах :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
делитель
"ВС"... ностальгия...
"ВС"... ностальгия...
Как раз длинные ВС в делителе анодного напряжения хороши в этом случае т.к. короткие резисторы может прошить высоким.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

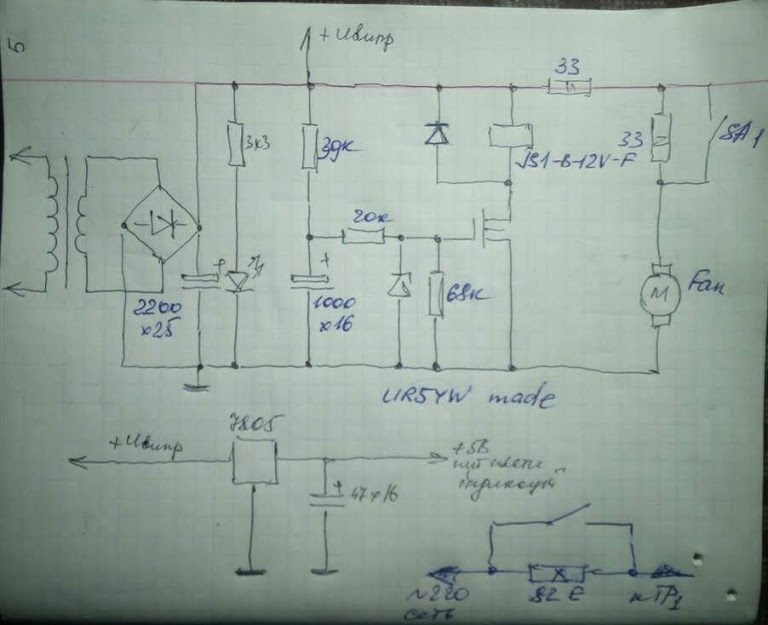

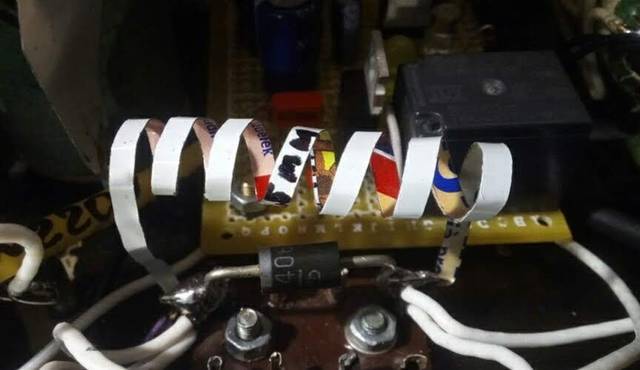

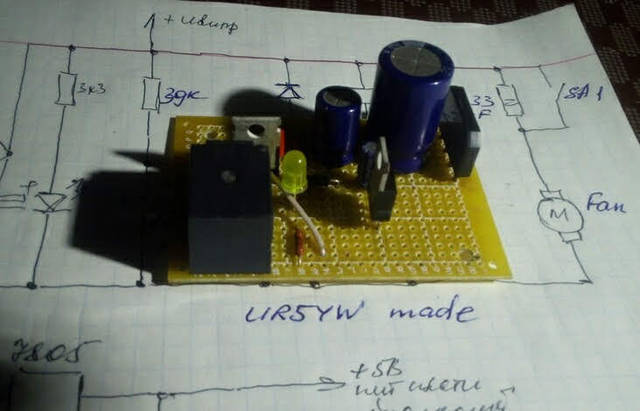

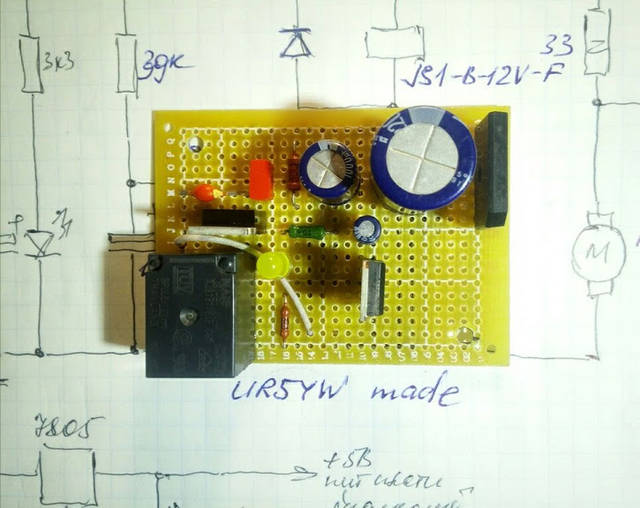

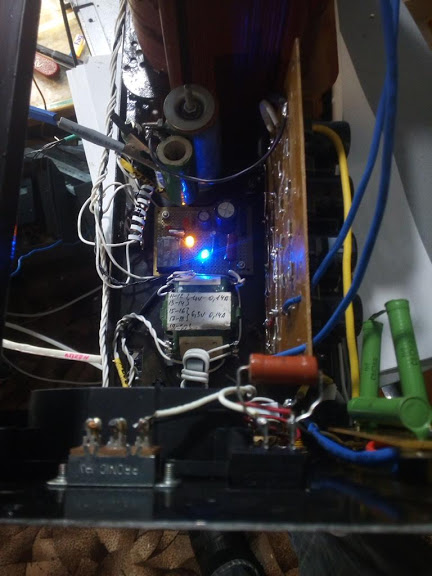

плата таймера задержки включения анодного для зарядки электролитов и питания вентилятора :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

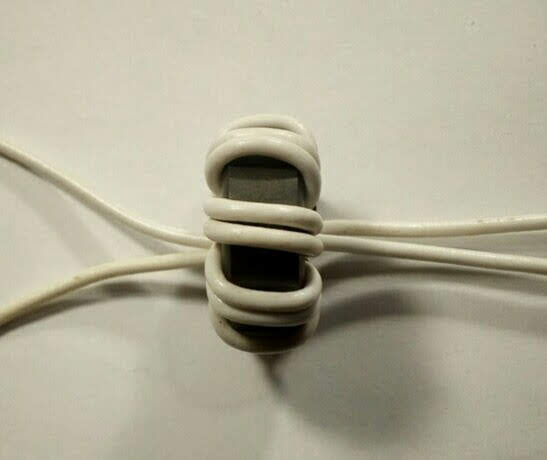

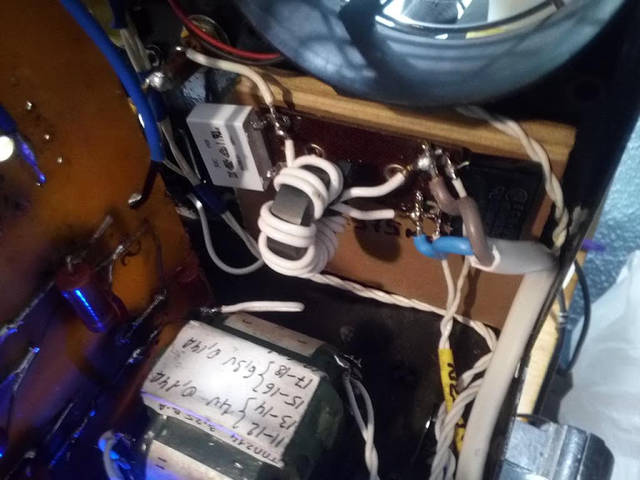

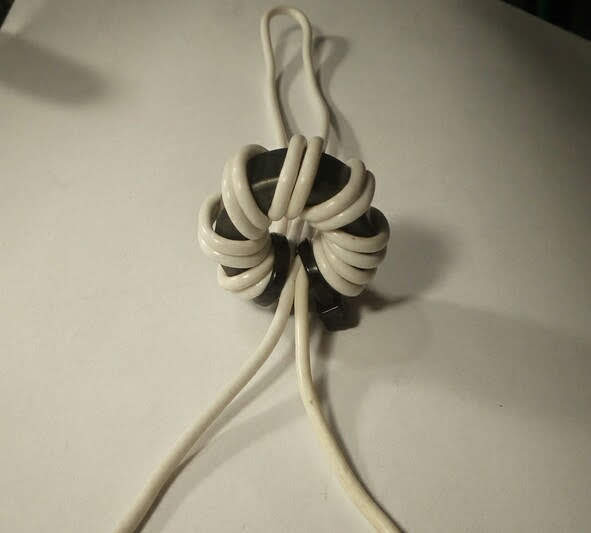

сетевой помехоподавляющий фильтр :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

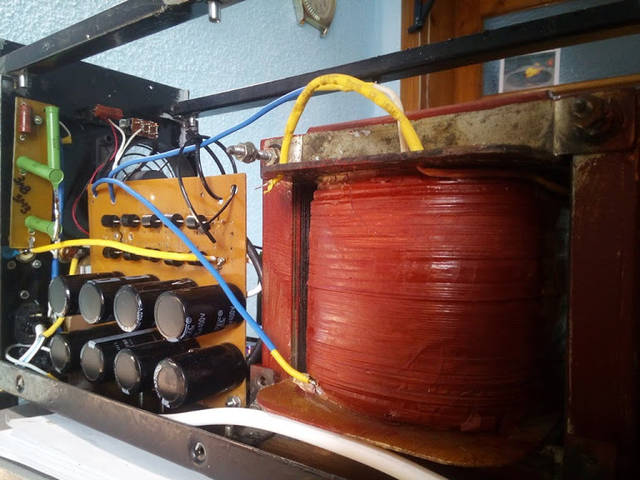

ВВ выпрямитель (удвоитель) :
диоды 10А10 :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Василий! круто! 👍

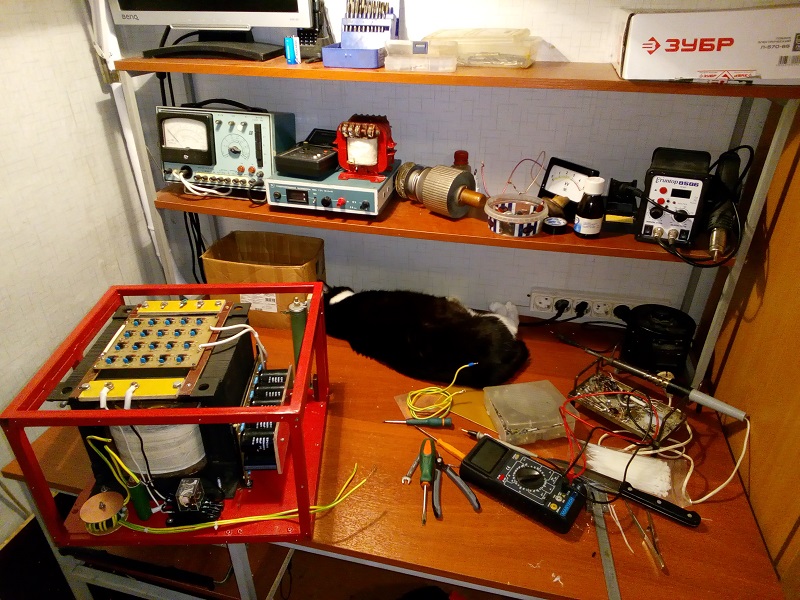

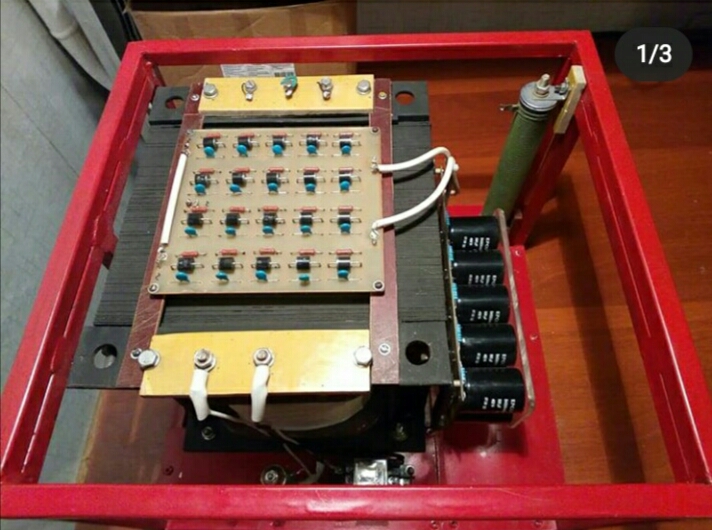

У меня тоже процесс идет .Блок вроде не очень большой получается 350*350*250.
Но весит 75 кг ,транс просто тяжелый очень,20 см пакет пластин .
Первичка 4 мм ,вторичка 1 мм .Диоды 10а10 ,конденсаторы 10 штук 560мкф .
Резистор 50 ом ,100 ватт в цепи анодного.
Анодное могу переключать в трех вариантах , 2800, 3200 ,3600 в
Отредактировано RV3MS (2020-02-08 05:36:28)

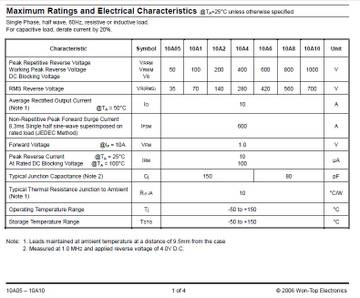

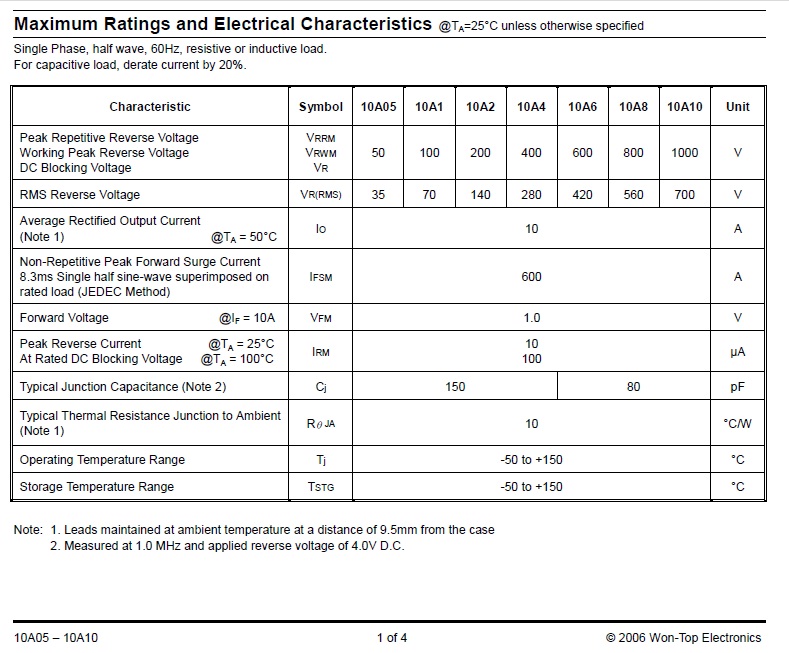

Диоды 10а10
Отличные и популярные диоды.
Только помните, что они не 1000В.
RMS=700V
Многие забывают
А БП хорош
Но весит 75 кг ,транс просто тяжелый очень
Отлично сделано Отличный транс!
Различные напряжения, но с этим не стоит забывать, что снижая /повышая анодное, следует снижать/повышать ток анода с помощью раскачки, чтобы сохранить неизменным Roe.
К примеру у нас анодное 3600 В, а снизить мы хотим сейчас до 2800 В. Производим простейшие расчеты. 3600/2800 = 1,28 раза. Получив отношение 1,28 раза, нам следует понизить ток анодов в эти самые 1,28 раза. Тогда наша настройка ВКС останется прежней и не придется перенастраивать её.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Провелена модернизация универсального анодного блока питания +3кВ/+4кВ,
Который используется для питания УМ на ГУ-47б.

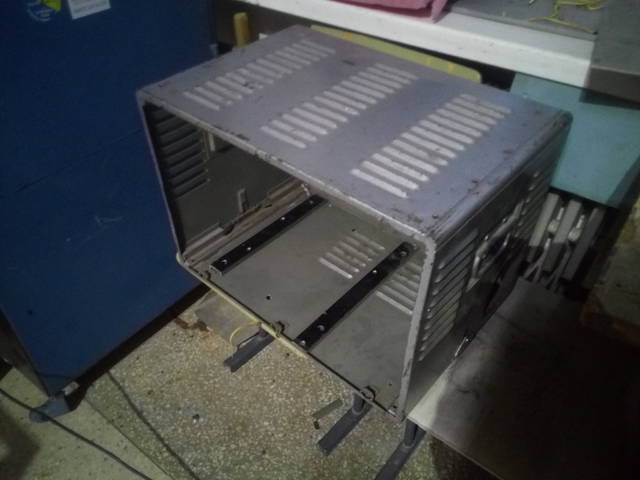

Мы его полностью разобрали :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

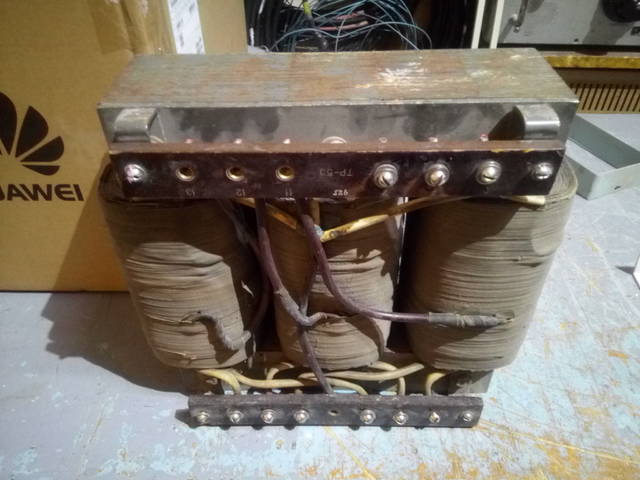

Трёхфазный анодный транс :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

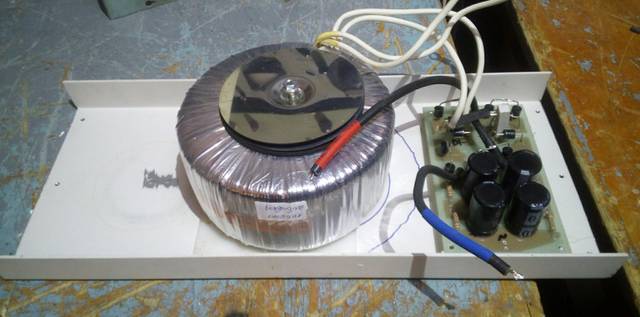

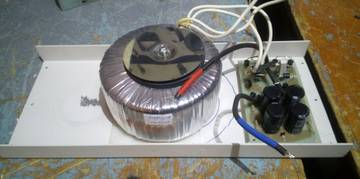

Модуль вольтдобавки :
Трансформатор ТПВ1400/700 (700 В 2 А)
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
А зачем решили БП переделать? Просадка большая?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А зачем решили БП переделать?
блок питания был собран как макет на скорую руку, без передней панели и индикации...
поэтому нужно было все облагородить...

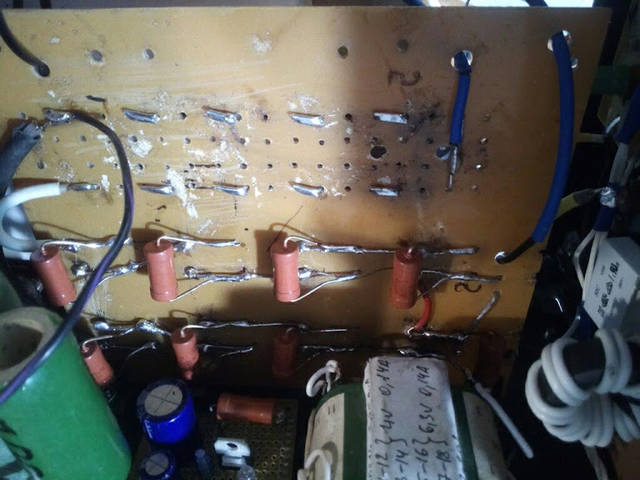

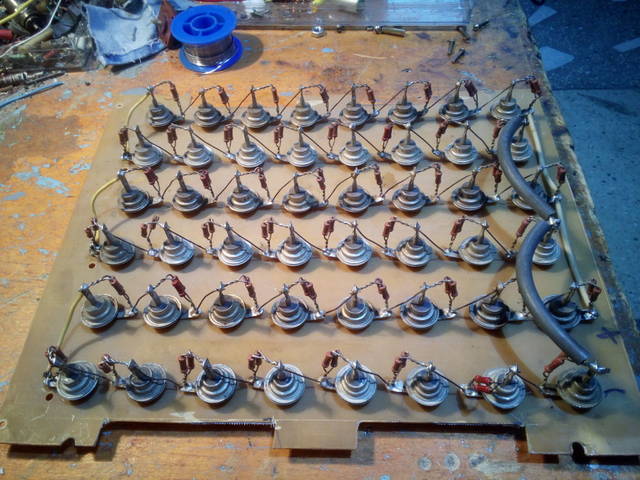

Сняли старый диодный мост :

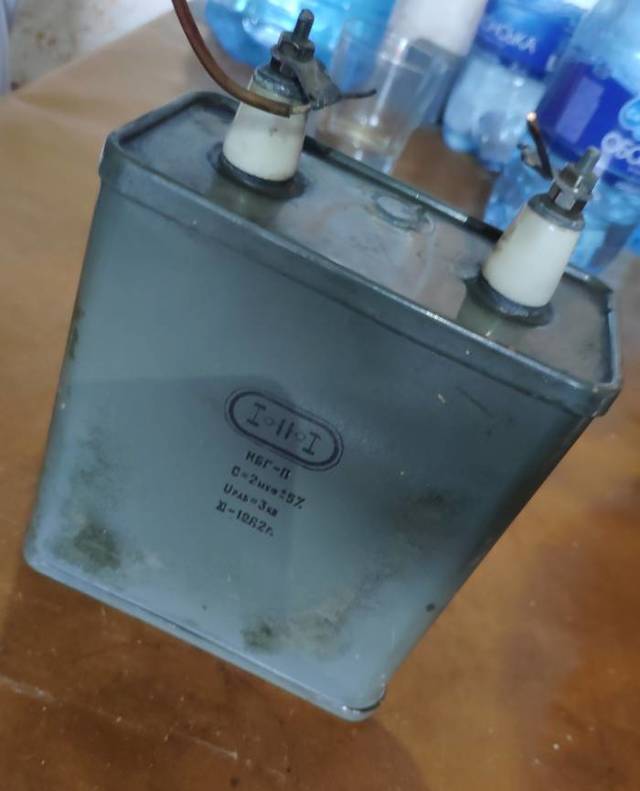

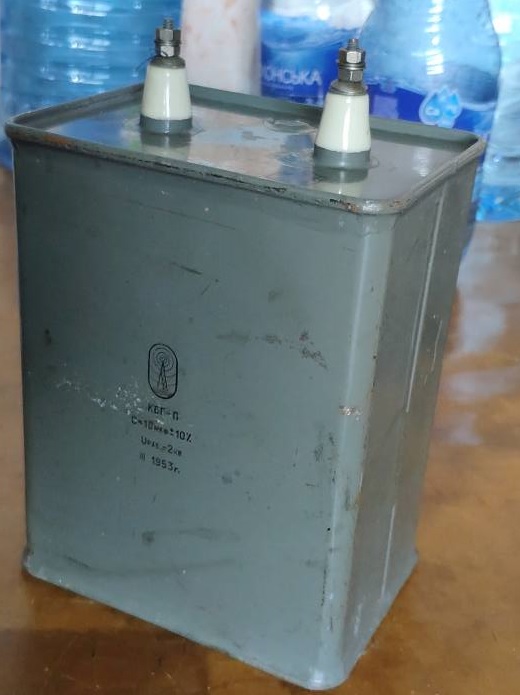

Сняли два огромных маслянных конденсатора КБГ-П на 2 и 4 мкФ на 3 кВ,
при этом освободилось куча места.

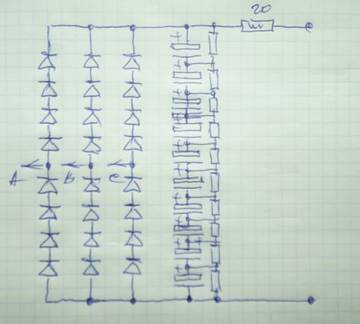

Прикинули схему нового выпрямителя:
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
решили сделать новую плату выпрямителя на диодах 10А10 :

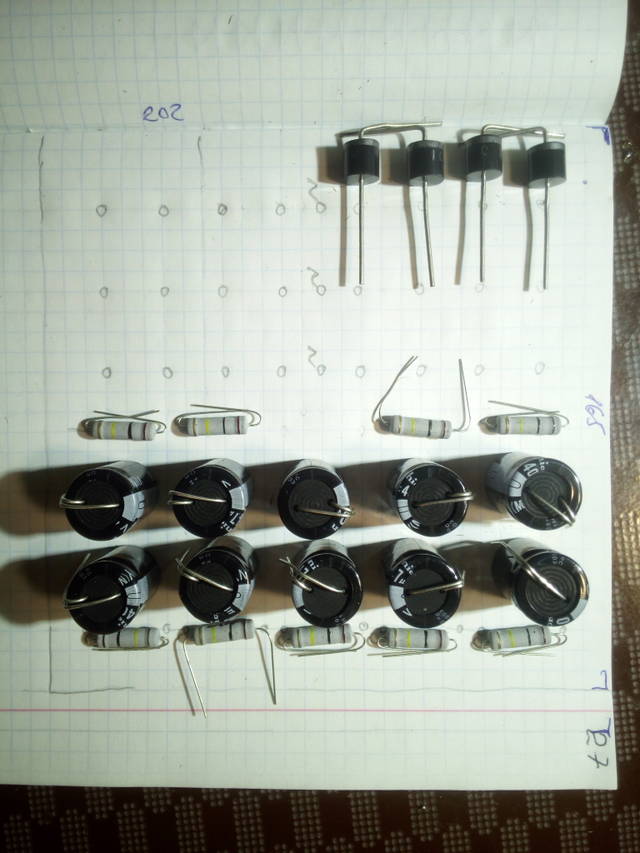

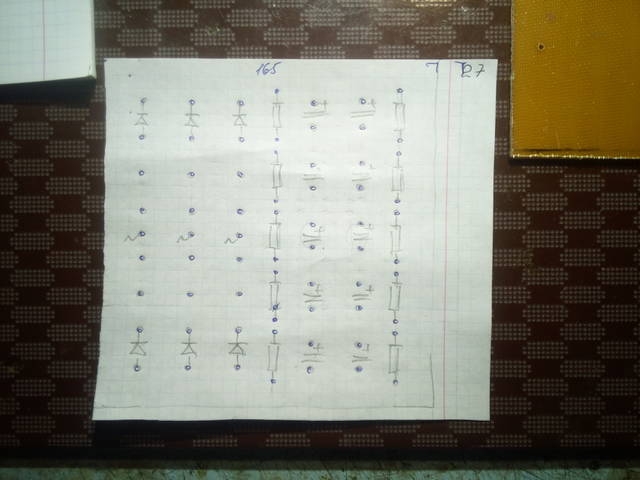

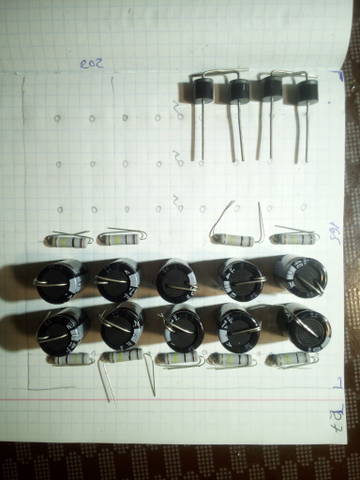

сначала прикинули все на листе бумаги :
потом такой вариант :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

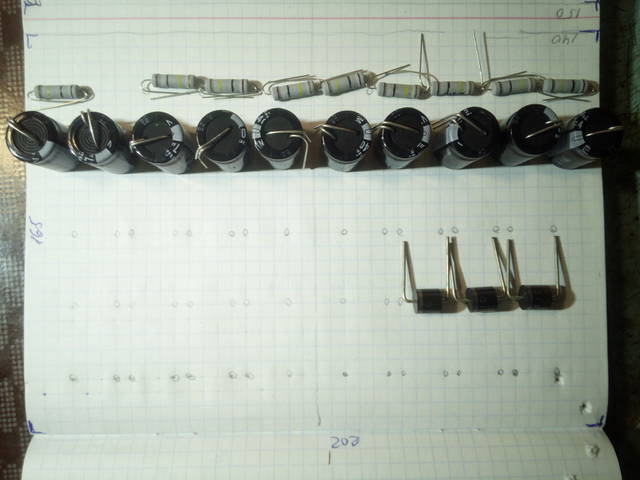

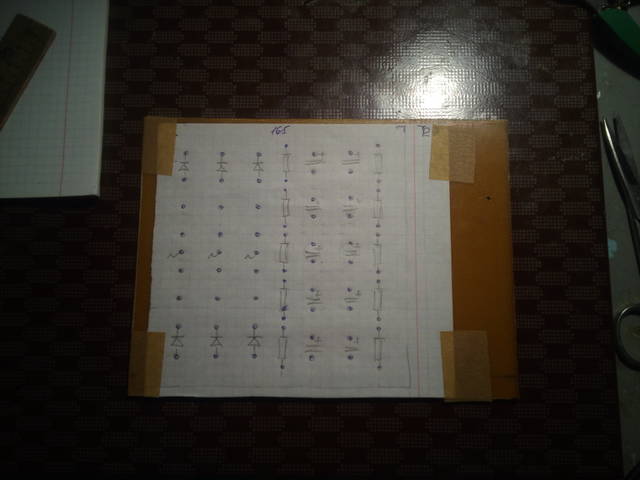

Нарисовали все элементы:
Приклеили лист к плате :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

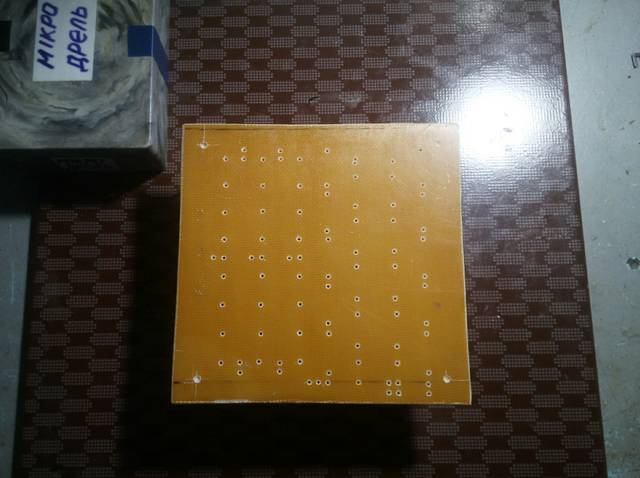

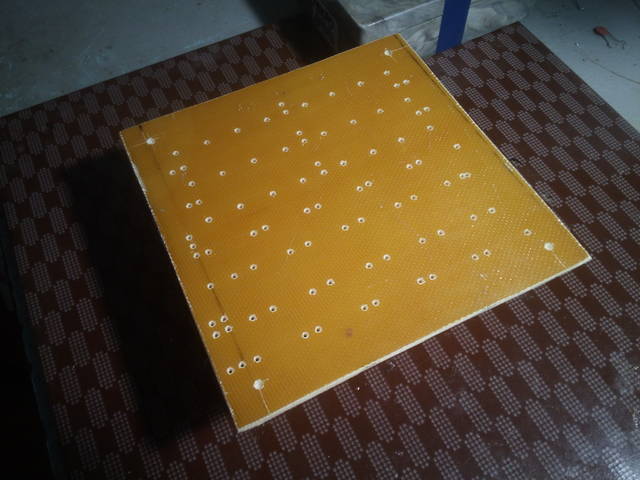

Просверлены дырки под детали :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Просверлены дырки под детали :
Отверстия.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

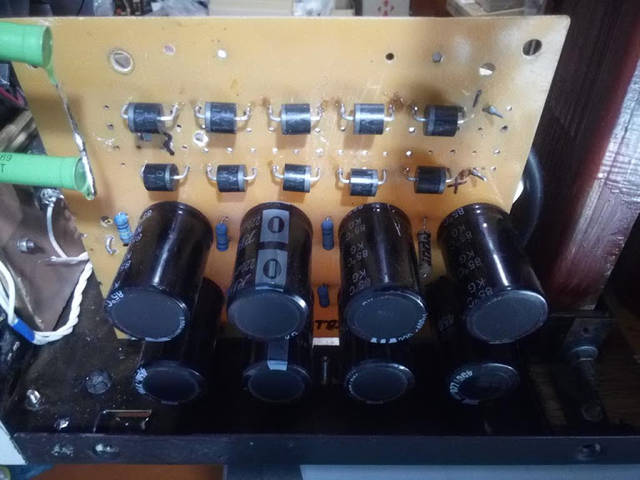

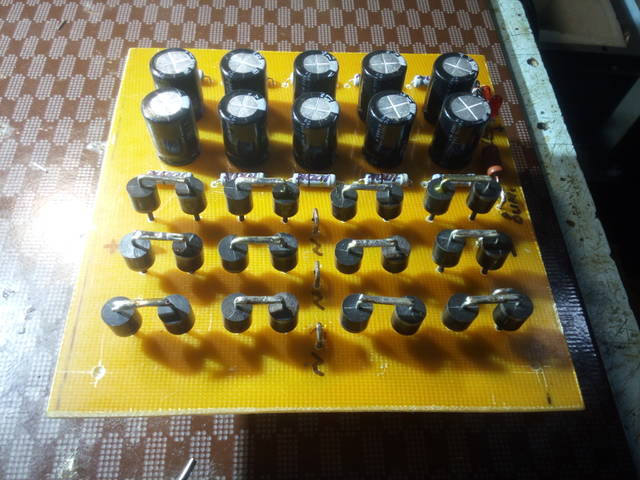

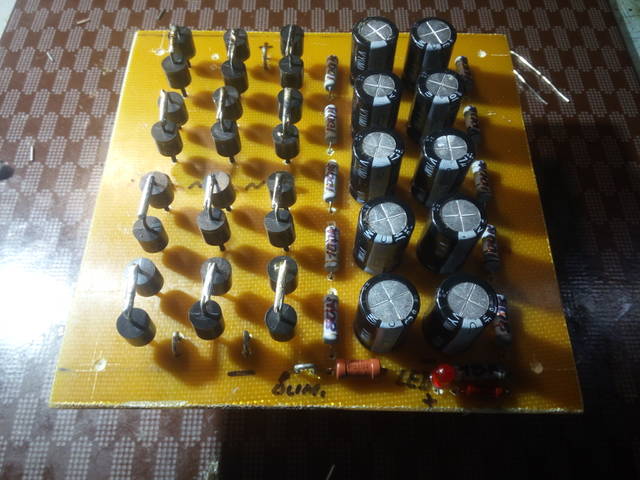

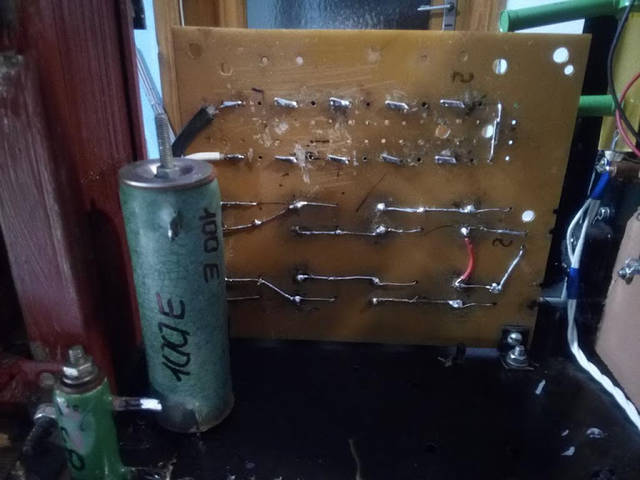

Установлены и запаяны детали
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Совсем другое дело, не то что на Д247
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Совсем другое дело, не то что на Д247

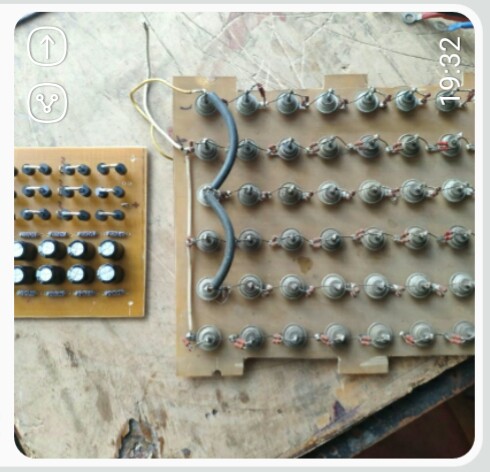

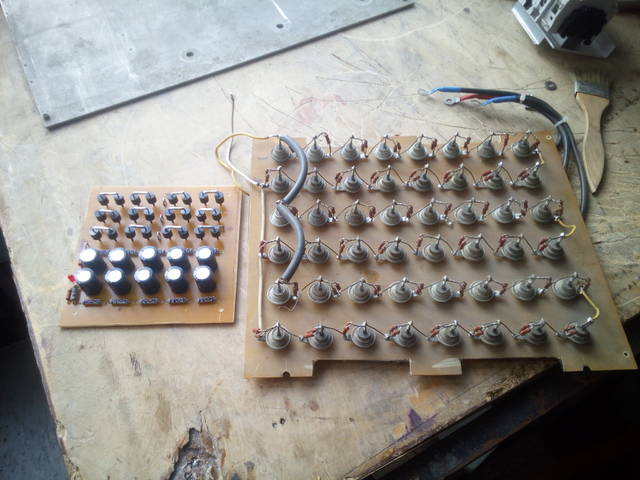

В сравнении :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
В сравнении :
Разница видна легко..
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

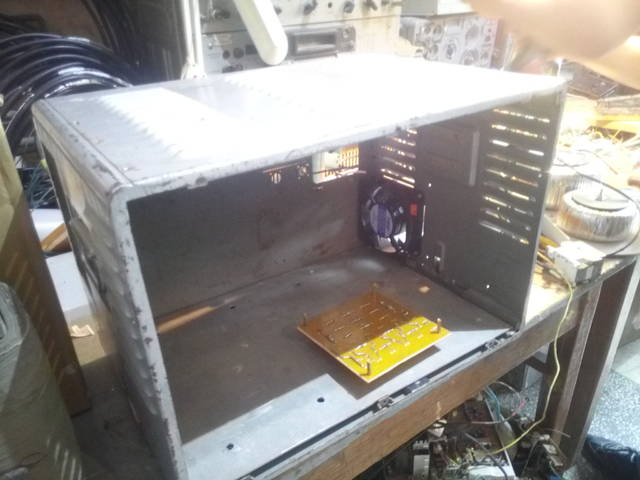

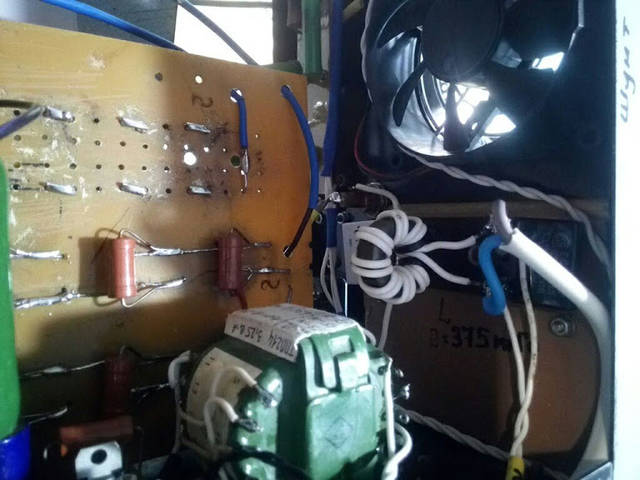

На боковой стенке установлен вентилятор :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

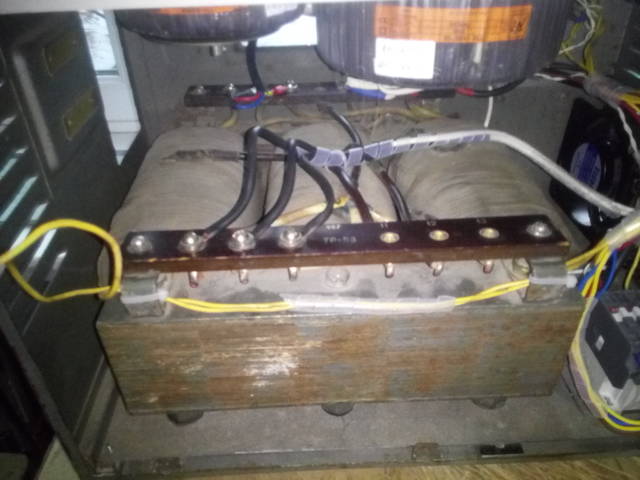

Установлен в корпус трёхфазный транс и трансы вольтодобавки и экранного напряжения :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Всем день добрий.
Начинаю собирать блок питания.
Трансформатор взят от Р-118 БМ 3.
