Анодный блок питания для лампового УМ

Сообщений 31 страница 60 из 115

31

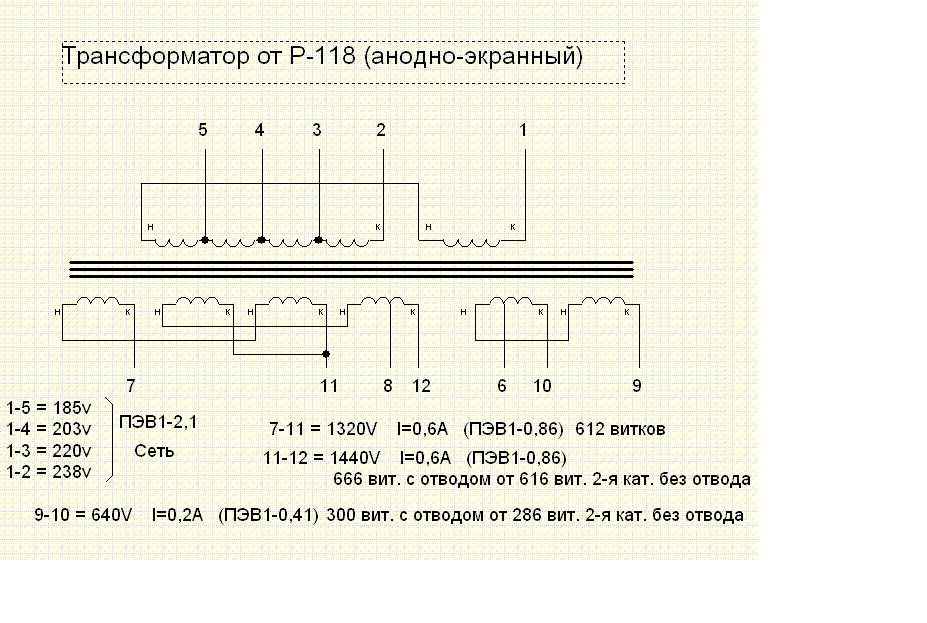

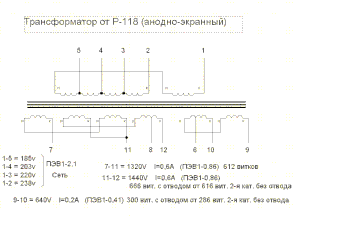

http://forumupload.ru/uploads/000e/73/7c/378/t33883.gif

1. с картинки видно что с виводов вторички 7-11 получаем 1320 в  , и 11-12 ещё 1440 в
    в сумме получаем 2760 в переменки ( 3800 постоянки )
2. В планах использовать ГС-35 Б  или же 2ве ГУ-81М - НЕ МНОГОВАТО ЛИ БУДЕТ ? ( анодного )   :)
3. Для плавного пуска  взято рэле РЭК 77/4 ( 4 групы по 10А ), резистор 2шт в паралель ПЭВ -25 на 51ом
    для включения сети автоматы на 16а.
4. В выпрямитель планирую:  диоды 10А10  ( 4-5 шт в плечё ) , конденсаторы 0.01*3kV , резисторы ( посоветуйте пожалуста )

32

Возможно , кто делал БП на этом трансе , варианты переключения вторички ? с сетевой всё понятно ,

за ранние всем огромное спасибо.

33

UT6CW написал(а):

Всем день добрий.
Начинаю собирать блок питания.

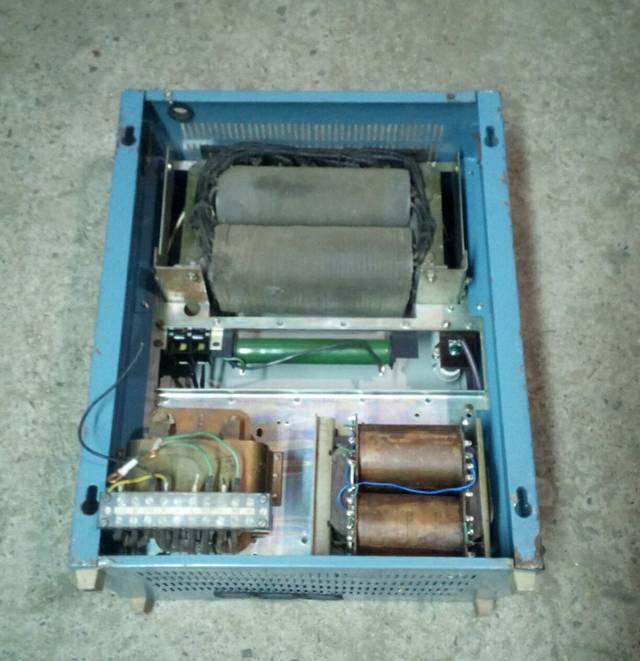

Трансформатор взят от Р-118 БМ 3.

мы тоже :

http://forumupload.ru/uploads/000e/73/7c/337/t863808.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

34

Василий , День добрий
а не подскажите - по поводу вторичных обмоток , как правильно сделать ?

35

UT6CW написал(а):

по поводу вторичных обмоток , как правильно сделать ?

Пока не знаю, обмотки скоммутированы были до меня

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

36

Обмотки включены параллельно и в первичке и во вторичке.  В этом случае напряжения не будут суммироваться. Ток будет суммироваться.
Для последовательного первичку следует включить 1 - 2.
Вторичку 9 - 10.
Вторую обмотку каждую К каждой обмотки соединить со своими Н
3720 В будет много для ГУ81. А для ГС35Б будет хорошо.
Провод обмоток подходящий.
Реле и резисторы для плавного пуска хорошо.
Диоды очень хорошие.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

37

так 4 или 5 диодов ставить  в плече , и какае резисторі поставить

38

UT6CW написал(а):

так 4 или 5 диодов ставить

Думаю 20 диодов в мосте будет ОК.
Резисторы по 60-70 кОм, но длинные.
Я с такими диодами никогда не ставил ни резисторы ни кондеры. Никогда проблем не было.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

39

Alex_VE3KF написал(а):

Думаю 20 диодов в мосте будет ОК.
Резисторы по 60-70 кОм, но длинные.

Сегодня достал резисторы МЛТ 2  на 100 Ком .
встал вопрос - как правельнее сделать плату выпрямителя ( витравить плату ) или же взять не фольгирований текстолит и сделать всёже скрутки и пропаять  :(

Отредактировано UT6CW (2020-09-16 13:52:38)

40

UT6CW написал(а):

встал вопрос - как правельнее сделать плату выпрямителя ( витравить плату ) или же взять не фольгирований текстолит и сделать всёже скрутки и пропаять

Это не имеет значения. Проще не печатку делать, спаять все на проводах, но хорошо пропаять.  Монтаж конечно на тестолите.
Печатку можно делать, но преимуществ никаких.

UT6CW написал(а):

Сегодня достал резисторы МЛТ 2  на 100 Ком .

Эти резисторы расчитаны на напряжение между выводами 500 В. Если шунтировать ими диоды 10А10, у которых обратное напряжение до 1000 В, то нужно 2 последовательных резистора МЛТ-2.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

41

Alex_VE3KF написал(а):

Эти резисторы расчитаны на напряжение между выводами 500 В.

На практике до 750 вольт проблем обычно нет, терпеливый компонент :)
Но на 1000 уже опасно, особенно учитывая то, что при малейшей запыленности пробивное найдет себе дорогу.

42

UT6CW написал(а):

как правельнее сделать плату выпрямителя ( витравить плату ) или же взять не фольгирований текстолит и сделать всёже скрутки и пропаять

Можно и так и так.
Но у печатного монтажа будет минус: если авария, то один фиг, дорожки придется "протезировать". Да и перекрытие по пыльному текстолиту.. тоже бывает.
Обычно выпрямители такого напряжения удобнее монтировать на изоляционой пластине обычным монтажным проводом. В изоляции - хуже не будет.
И смыть канифоль: липкую приманку для пыли.

UT6CW написал(а):

сделать всёже скрутки и пропаять

Скрутка при ремонте добавит возни.
Достаточно провод кольцом на вывод детали и пропаять. Механических нагрузок там нет.

43

Всем спасибо за науку ,  Александр а если вобще  убрать эти резистора , Вы писали  что делали без них ?

44

смотрю на фотки с первой страницы , у Василия выпрямитель даже без конденсаторов паралельно диодам  , а у rv3ms так там млт 05 скорее всего. может не ставить эти резисторы ?

45

UT6CW написал(а):

может не ставить эти резисторы ?

Про резисторы и кондеры я уже писал ранее в посте 38

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

46

UT6CW написал(а):

или же взять не фольгирований текстолит и сделать всёже скрутки и пропаять

Предлагается на соединяемых выводах  мотать бандаж из тонкой луженой проволоки, и поле этого пропаивать.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

47

vas написал(а):

Предлагается на соединяемых выводах  мотать бандаж из тонкой луженой проволоки, и поле этого пропаивать.

Именно так. Одной пайке доверять нельзя.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

48

UT6CW написал(а):

так 4 или 5 диодов ставить  в плече , и какае резисторі поставить

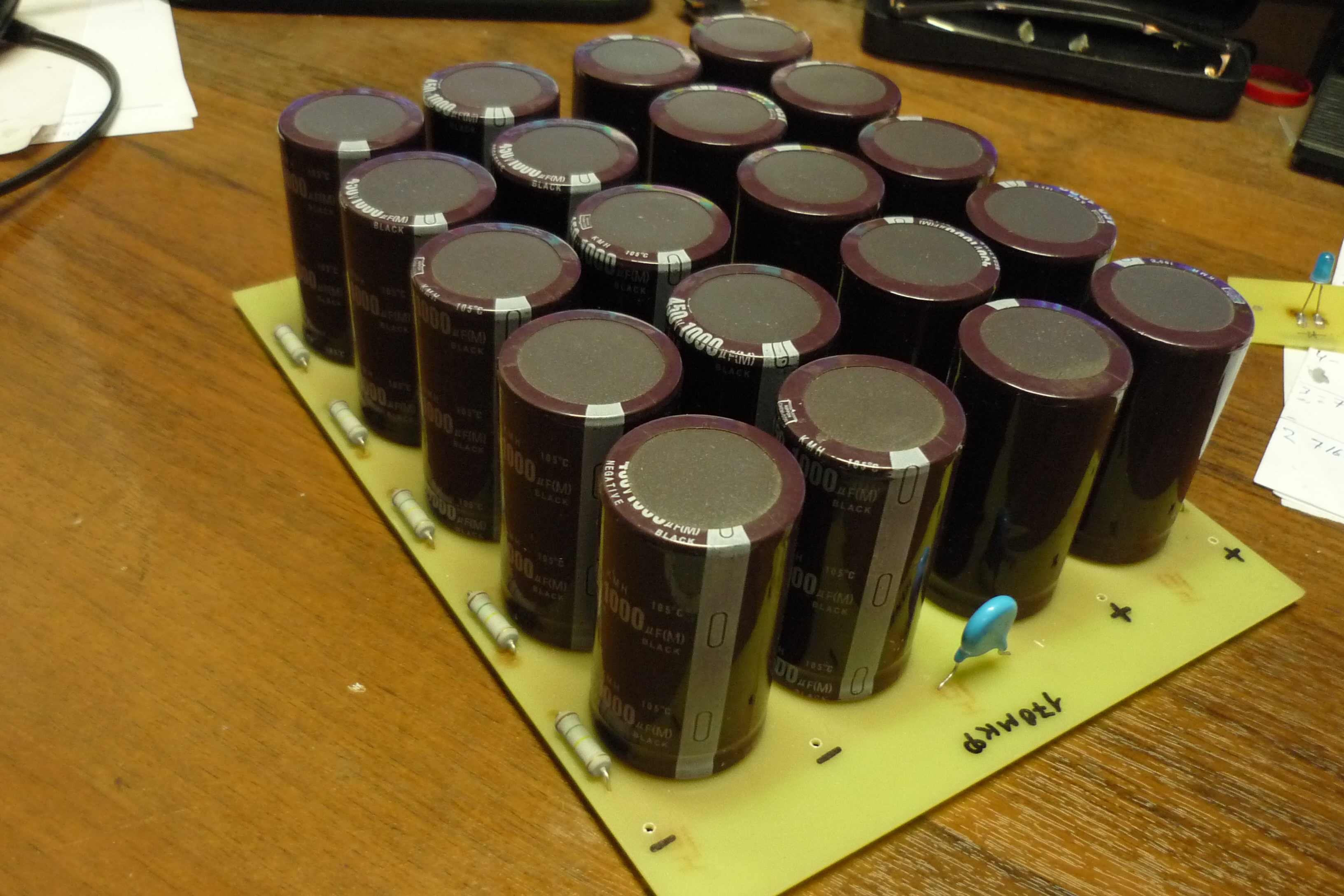

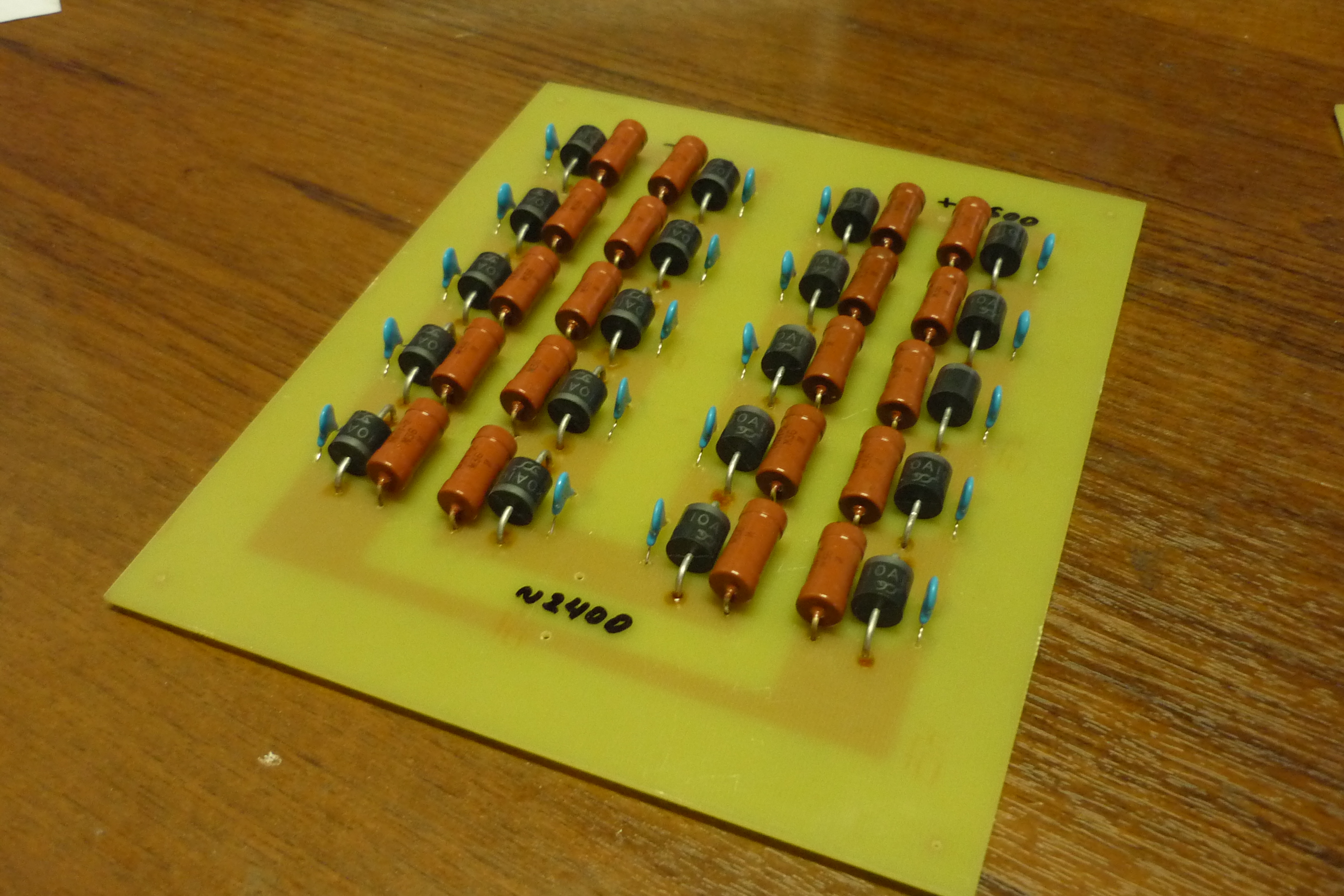

У меня лично сделано вот так.http://forumupload.ru/uploads/000e/73/7c/21/t688095.jpg
http://forumupload.ru/uploads/000e/73/7c/21/t906263.jpg
Ничего не стреляет. Если нужны платы, есть в спринт-лайот.

Отредактировано Евгений (2020-09-17 10:06:01)

Подпись автора

RN7T ex UA6GV, RA6FOA

49

Евгений написал(а):

У меня лично сделано вот так.

:cool:

50

ВСЕМ ДЕНЬ ДОБРЫЙ.
Появилось свободное время и снова засел за блок питания .
Появилось пару вопросов:
1) изходя из даних трансформатора от Р-118 бм3
виводы 7-11 дают 1320 в
виводы 11-12 дают 1440 в
в сумме 2760 переменки
для ГС 35б это норм. но для УМ на ГУ 81м это уж слишком ( а хочется комбинированый блок , на 3,5 кв и 3кв с возможностью переключения )
что если обмотку 7-11 розеденить на две по 660в ,таким образом получить нужные напряжения.
2) как правильно организовать измеритель анодного напряжения , в наличии имеется китайский изм. напряжения на 500в .

51

UT6CW написал(а):

а хочется комбинированый блок , на 3,5 кв и 3кв с возможностью переключения )
что если обмотку 7-11 розеденить на две по 660в ,таким образом получить нужные напряжения.

Можно вполне разделить обмотку на 2х660 В.

UT6CW написал(а):

как правильно организовать измеритель анодного напряжения , в наличии имеется китайский изм. напряжения на 500в .

Это делается легко с помощью резистивного делителя напряжения. Послед. цепочка  из 10 резисторов с +3500 В и на шасси. Напряжение измеряете на самом нижнем резисторе, на нём будет ровно 350 В или 1/10 часть анодного. Все резисторы МЛТ-1, 200 кОм.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

52

Напряжение измеряете на самом нижнем резисторе, на нём будет ровно 350 В или 1/10 часть анодного. Все резисторы МЛТ-1, 200 кОм.

Александр в наличии есть 10шт по 220кОм и 470кОм что из этого можно применить , что бы не покупать .
Подскажите пожалуиста

53

UT6CW написал(а):

Александр в наличии есть 10шт по 220кОм и 470кОм что из этого можно применить , что бы не покупать .

Вполне можно 220 кОм. Лишь бы было 10 шт, чтобы 3500 В поделить на 10.
Лучше 220 кОм, т.к. кондеры БП будут разряжаться быстрее, чем если 470 кОм.
Лучше применять МЛТ-2 т.к. они держат по 500 В каждый. 1 Вт могут пробиты напряжением 350 В.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

54

Анодный блок питания для УМ от Р-137 на ГУ-43б :

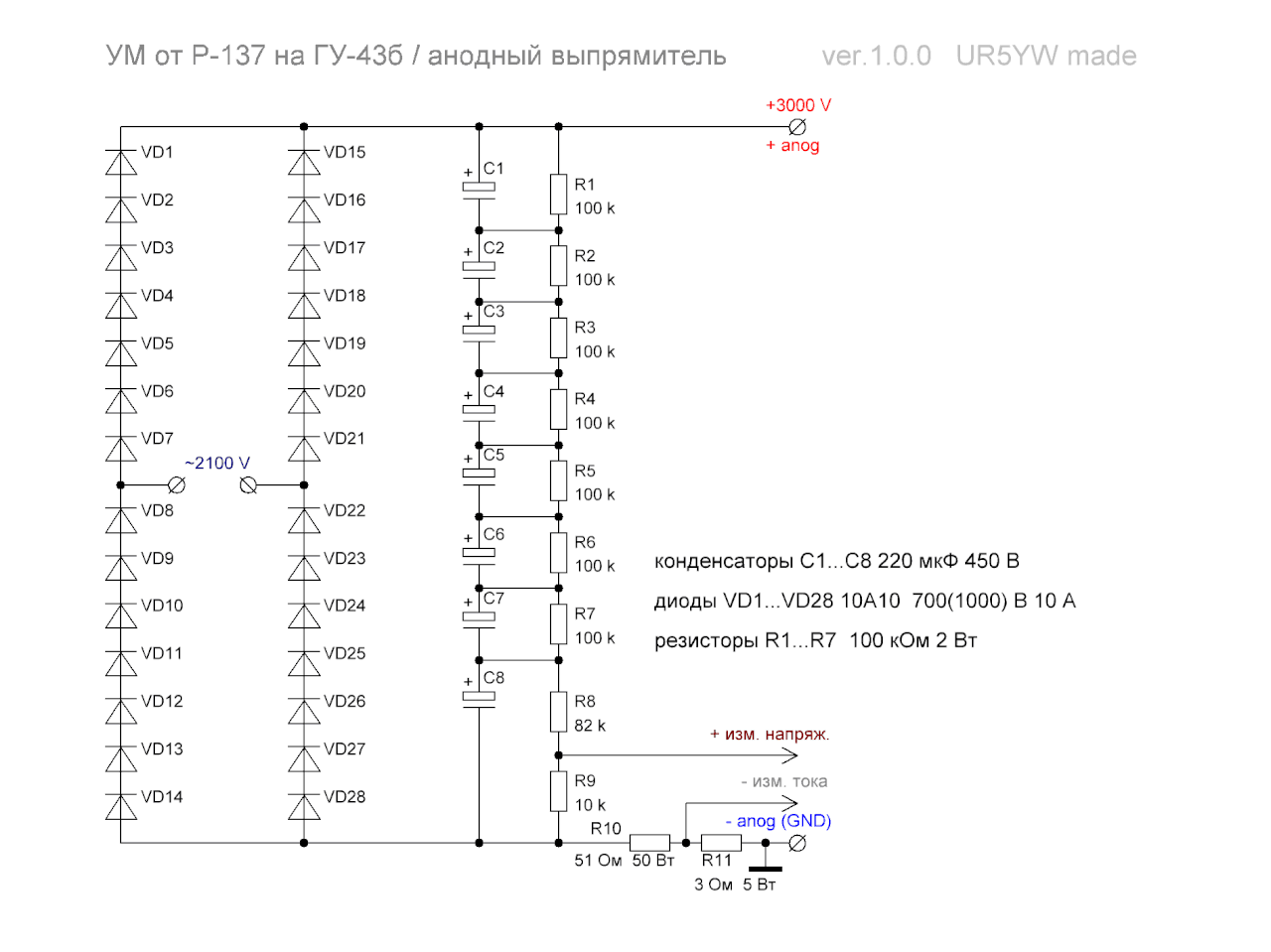

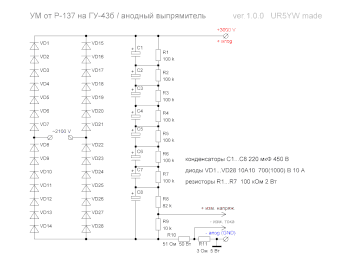

схема выпрямителя :

http://forumupload.ru/uploads/000e/73/7c/337/t365513.gif

диоды 10А10  700 (1000) В 10 А

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

55

vas написал(а):

схема выпрямителя

Думаю, что кол-во диодов можно снизить до 8 в каждом плече. 3000 В на выходе, а диоды на 14000 В. Это явно перебор.
А схема на рисунке это годится для выпрямителя на 7-9 кВ по кол-ву диодов. Но кол-во кондеров конечно нужно тогда увеличить.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

56

Alex_VE3KF написал(а):

Думаю, что кол-во диодов можно снизить до 8 в каждом плече.

расчет выпрямителя взял из книги Бунина,

выходное напряжение Uo принял с запасом 3500 В

Uобр = 1,41Uo = 1,41 х 3500 = 4935 В

Uобрмакс для диодов 10А10 = 700 В

количество последовательно включенных диодов в плече

N = Uобр / Uобрмакс = 4935 / 700 = 7 диодов в плече

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

57

vas написал(а):

Анодный блок питания для УМ от Р-137 на ГУ-43б :

vas написал(а):

схема выпрямителя :

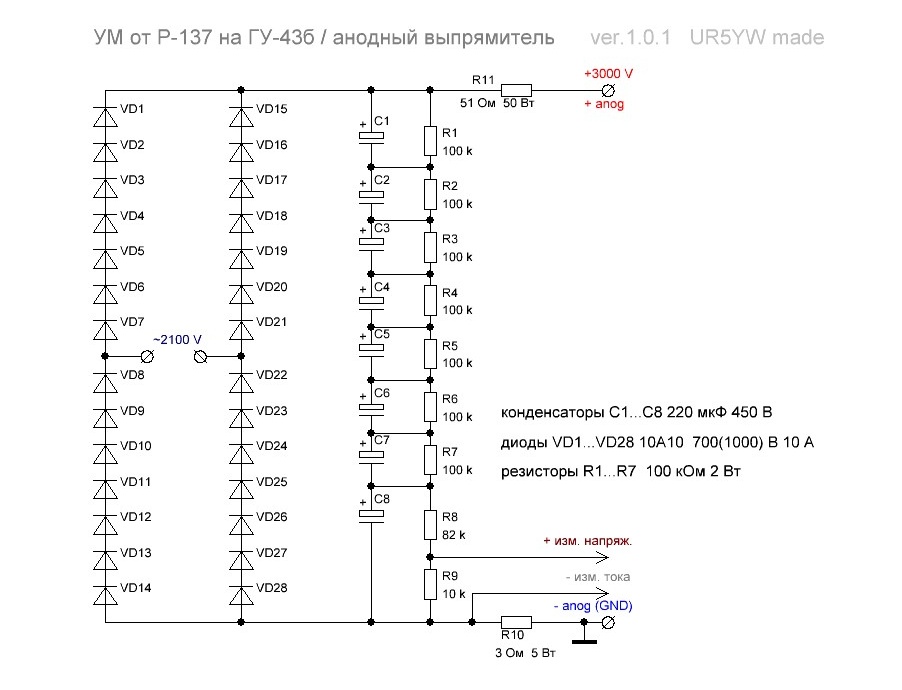

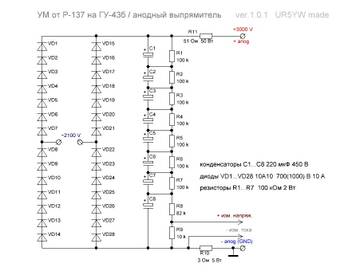

перенес балластный резистор в плюсовую цепь

http://forumupload.ru/uploads/000e/73/7c/337/t576277.jpg

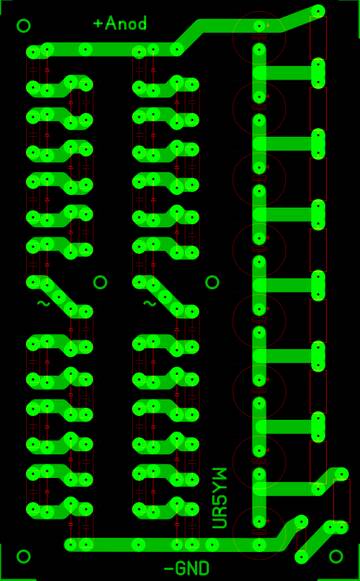

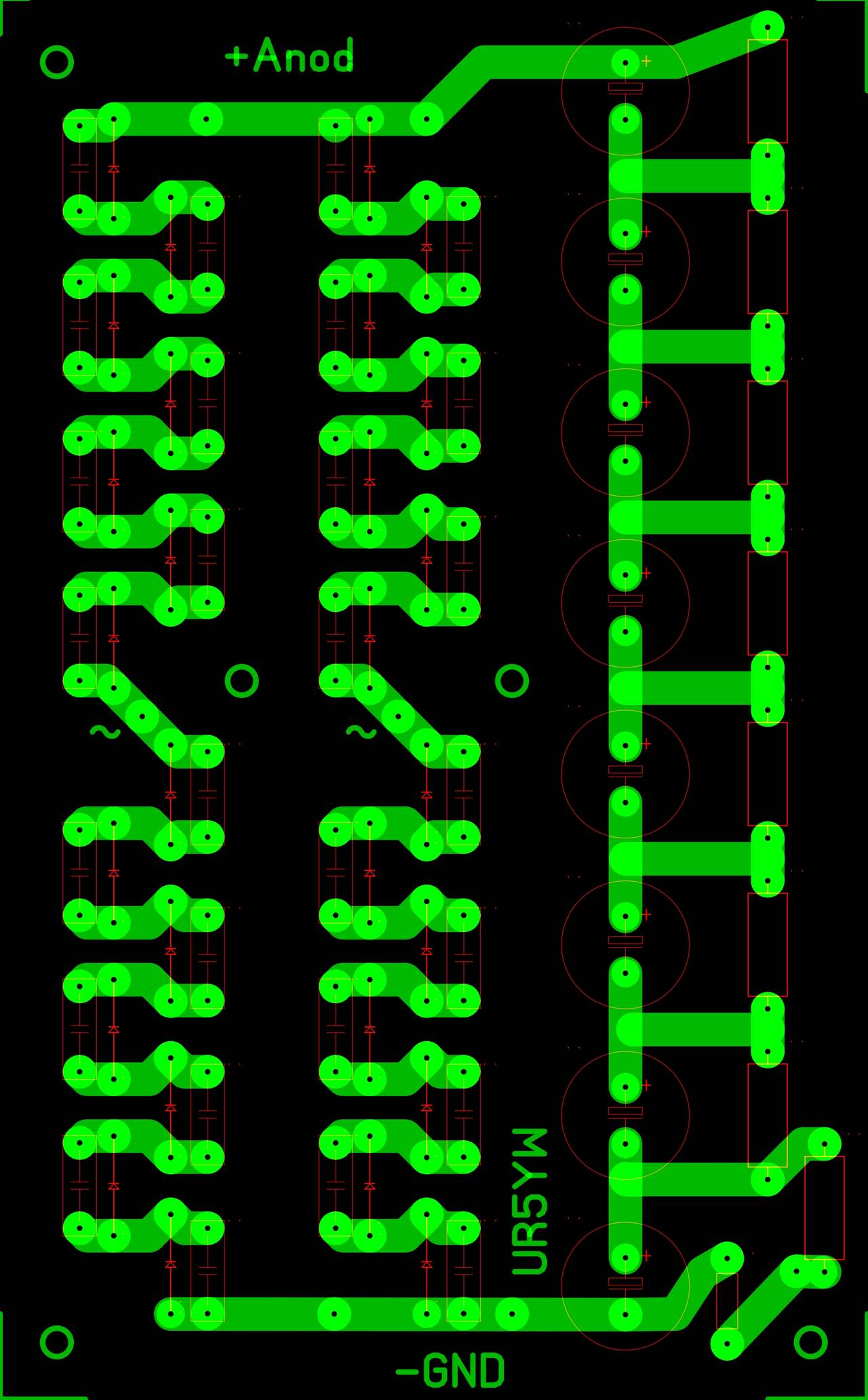

Набросал печатку

http://forumupload.ru/uploads/000e/73/7c/337/t866352.jpg

УМ от Р-137 на ГУ-43б выпрям.rar

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

58

R10 маловато будет 3 Ом. На измеритель тока ничего не останется. Нужен 1 кОм т.е. 2 х 2 кОм параллельно. И с этой точки, через прибор на катод лампы.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

59

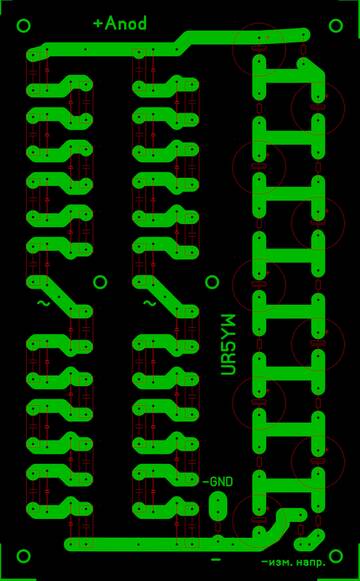

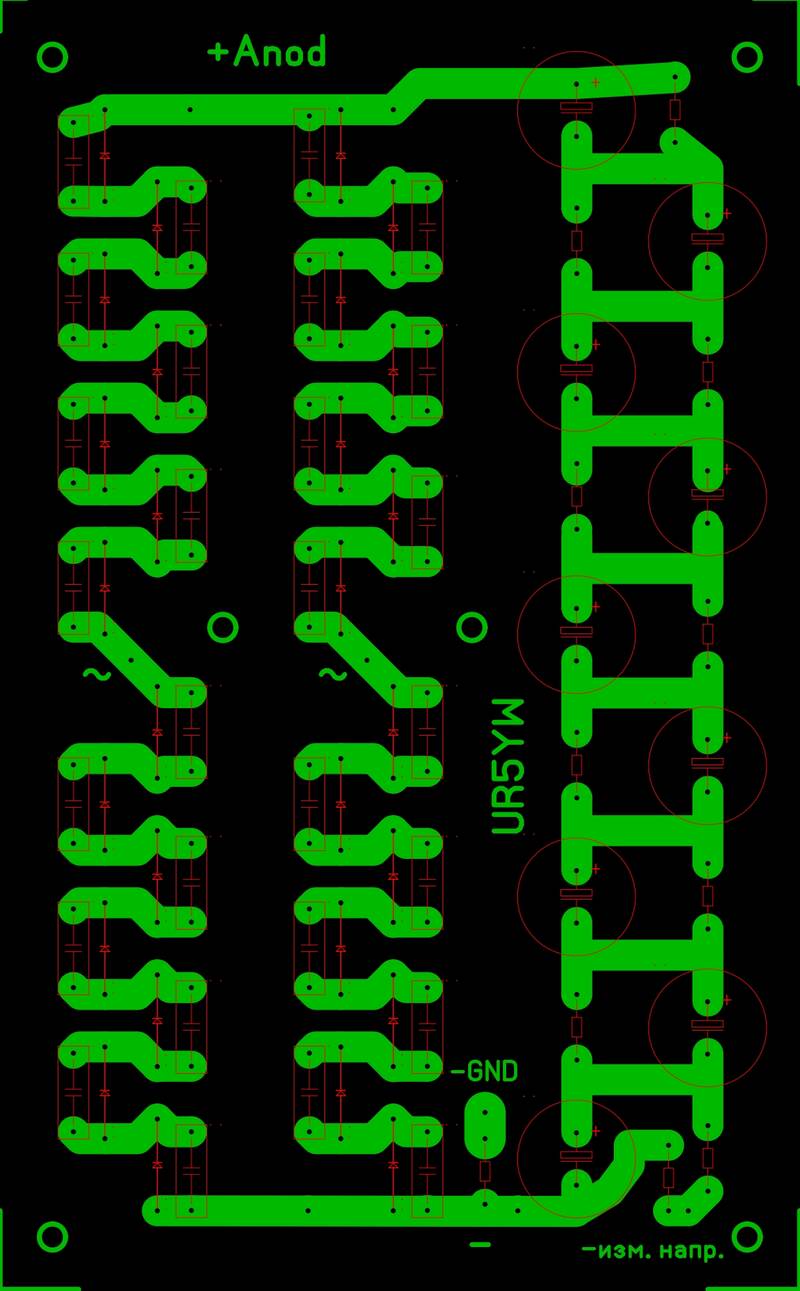

добавил еще один электролит :

http://forumupload.ru/uploads/000e/73/7c/337/t962329.jpg

файл

УМ от Р-137 на ГУ-43б выпрям2.rar

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

60

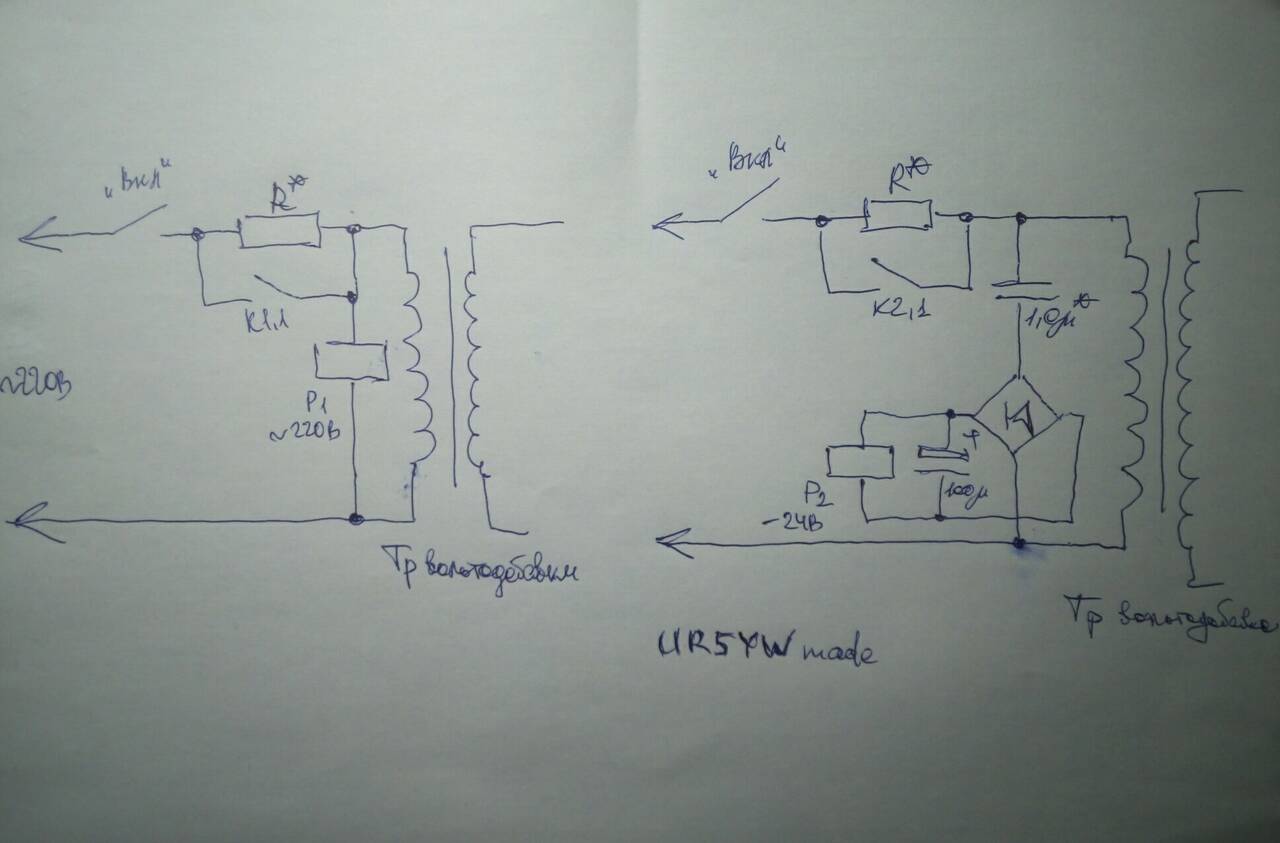

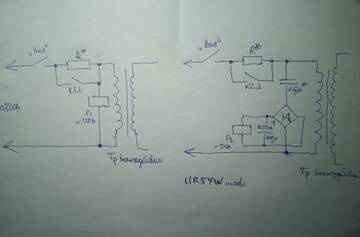

Плавный пуск анодного трансформатора

http://forumupload.ru/uploads/000e/73/7c/337/t530691.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
