Анодный блок питания для лампового УМ

Сообщений 61 страница 86 из 86

61

vas написал(а):

Плавный пуск анодного трансформатора

Первый вариант, если есть реле 220 В.
Второй вариант для реле 24 В.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/channel/UCGdvys … 0xfnzdN0yA   На продажу имеются 2 мои книги - по антеннам и по УМ.

62

Alex_VE3KF написал(а):

Первый вариант, если есть реле 220 В.
Второй вариант для реле 24 В.

Именно так

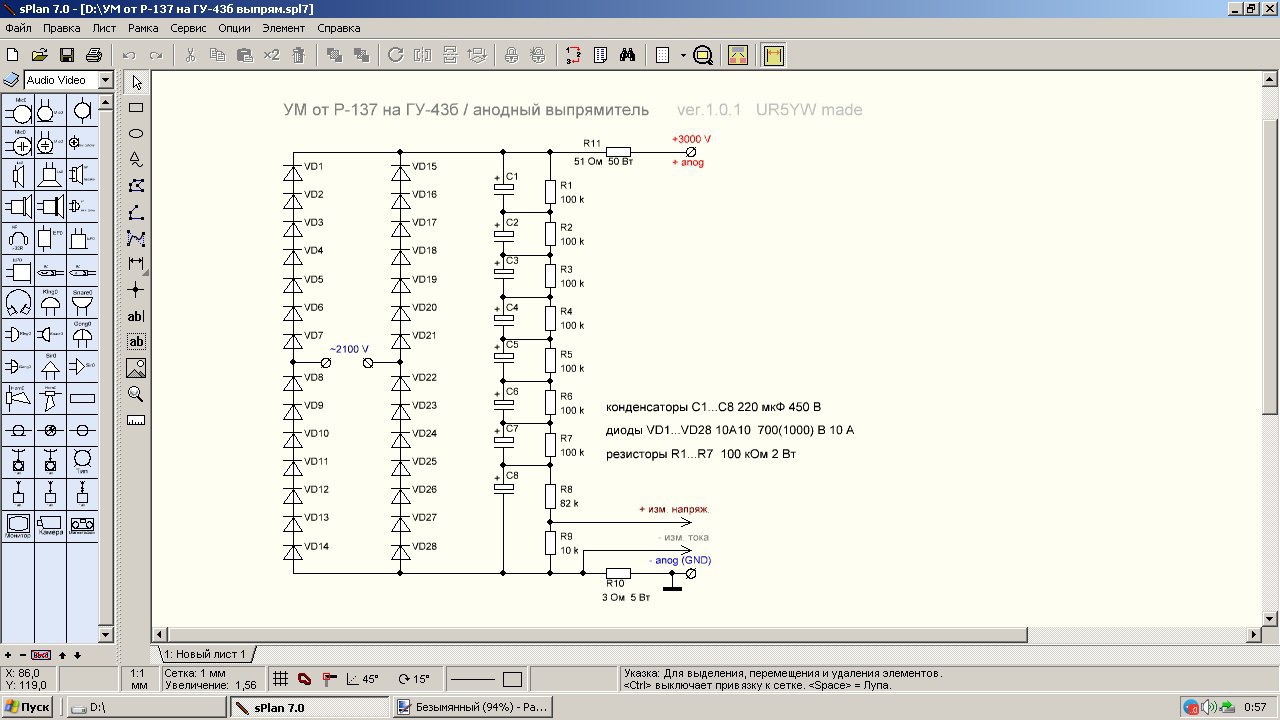

http://forumupload.ru/uploads/000e/73/7c/337/t802326.jpg

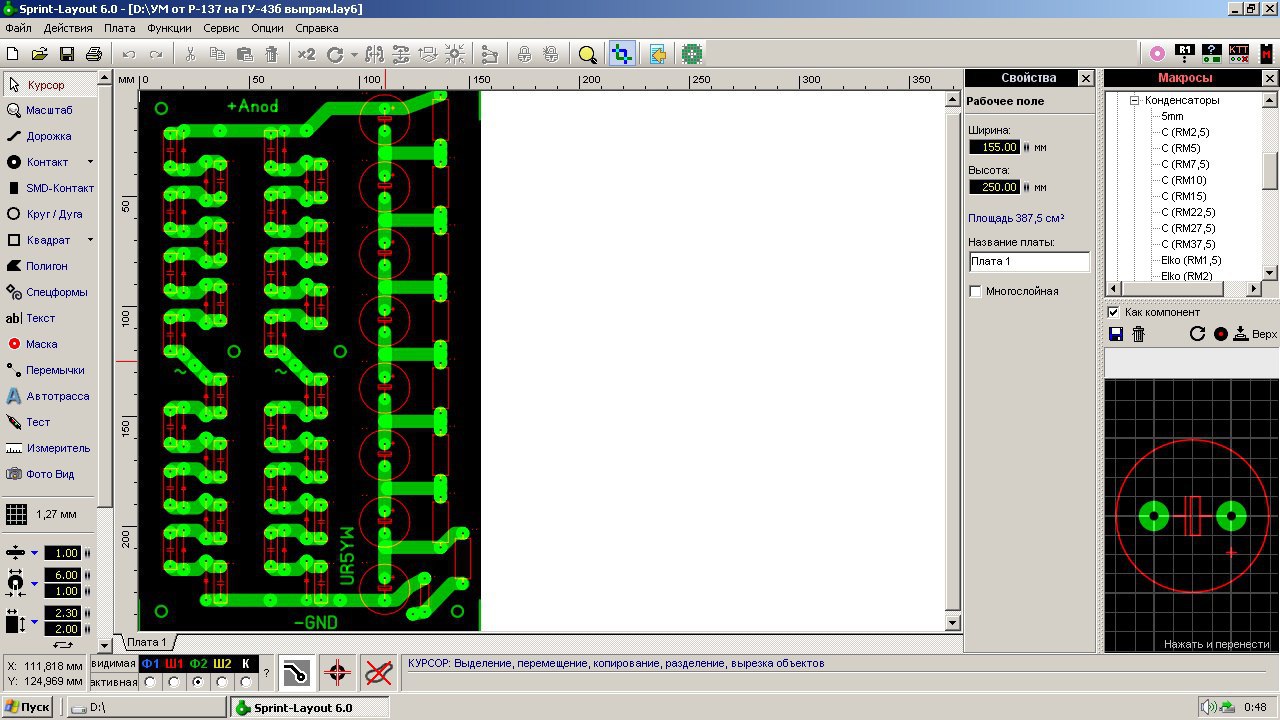

http://forumupload.ru/uploads/000e/73/7c/337/t83583.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

63

Распечатываем схему и монтажку

http://forumupload.ru/uploads/000e/73/7c/337/t480936.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

64

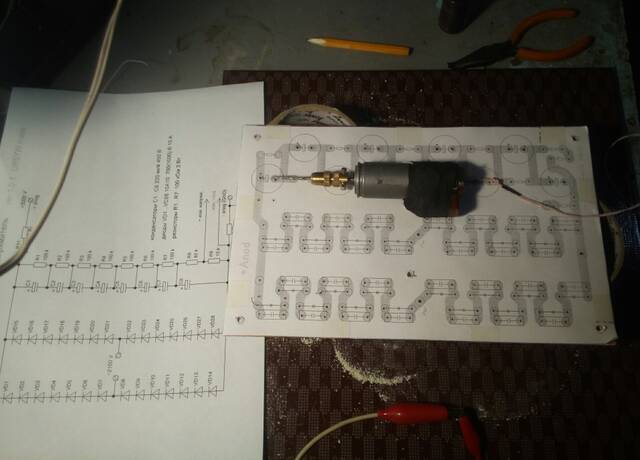

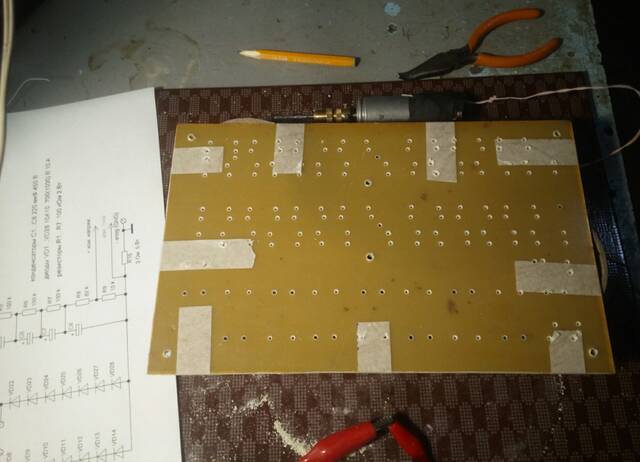

Приклеиваем монтажку к заготовке платы и сверлим

http://forumupload.ru/uploads/000e/73/7c/337/t480280.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

65

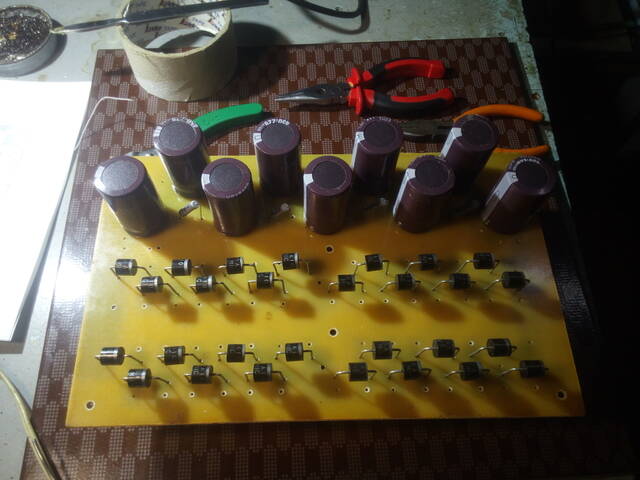

Приступаем к монтажу

http://forumupload.ru/uploads/000e/73/7c/337/t745225.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

66

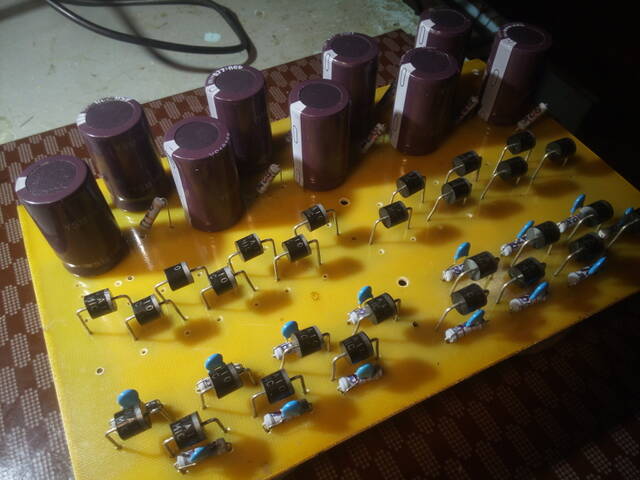

Приняли решение зашунтировать каждый диод резистором 82 кОм 2 Вт и конденсатором 1 nF 2 kV

http://forumupload.ru/uploads/000e/73/7c/337/t878967.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

67

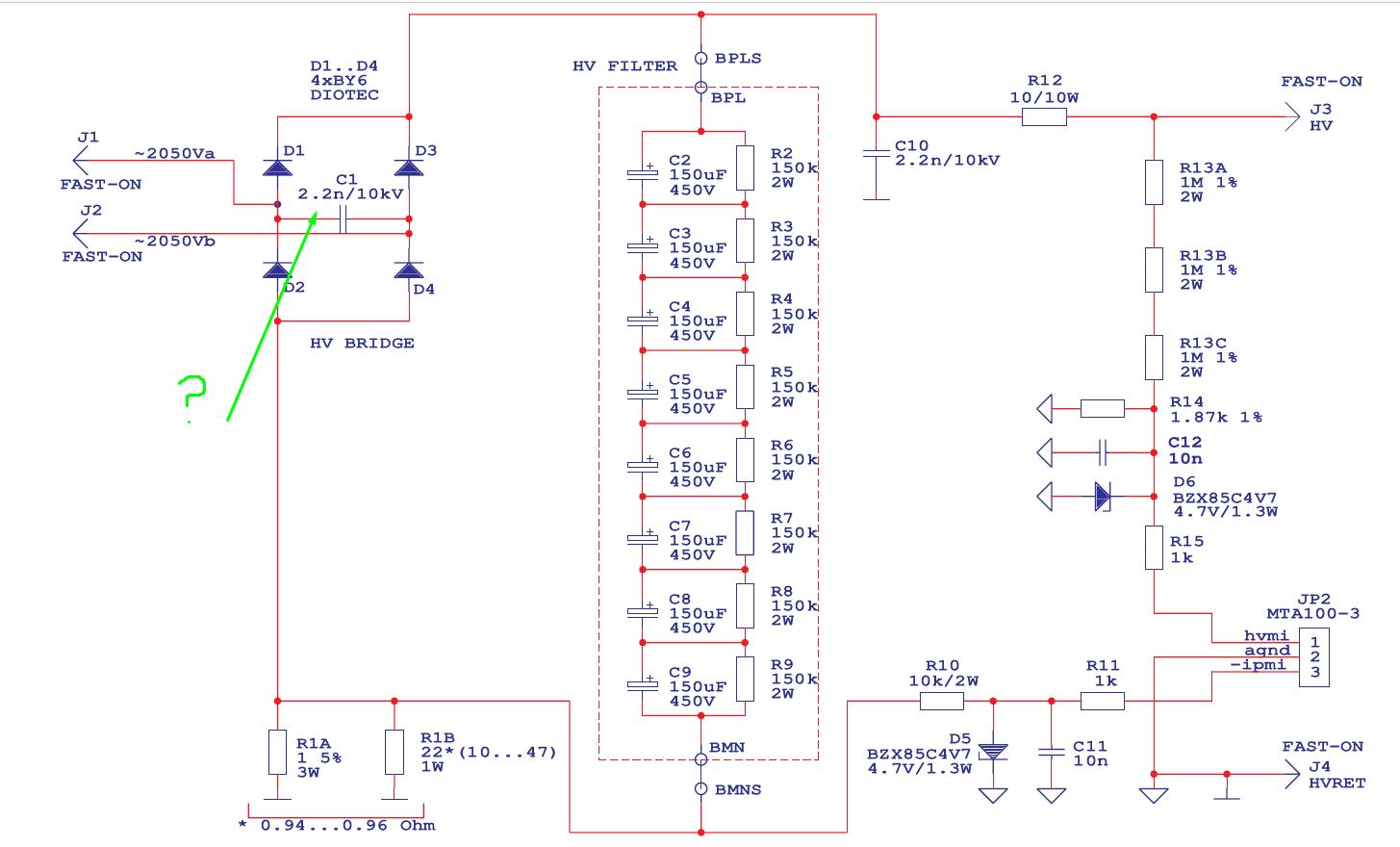

http://forumupload.ru/uploads/000e/73/7c/48/t215154.png
В схеме высоковольтного блока питания усилителя ACOM-1000 для чего применяется этот конденсатор? Он подключен параллельно выходной обмотке трансформатора, обычно конденсаторы включаются параллельно диодам выпрямителя.

68

73 написал(а):

В схеме высоковольтного блока питания усилителя ACOM-1000 для чего применяется этот конденсатор? Он подключен параллельно выходной обмотке трансформатора

Судя по малой емкости кондера, могу предположить, что это защита от ВЧ наводок, которые очень не любят диоды.

69

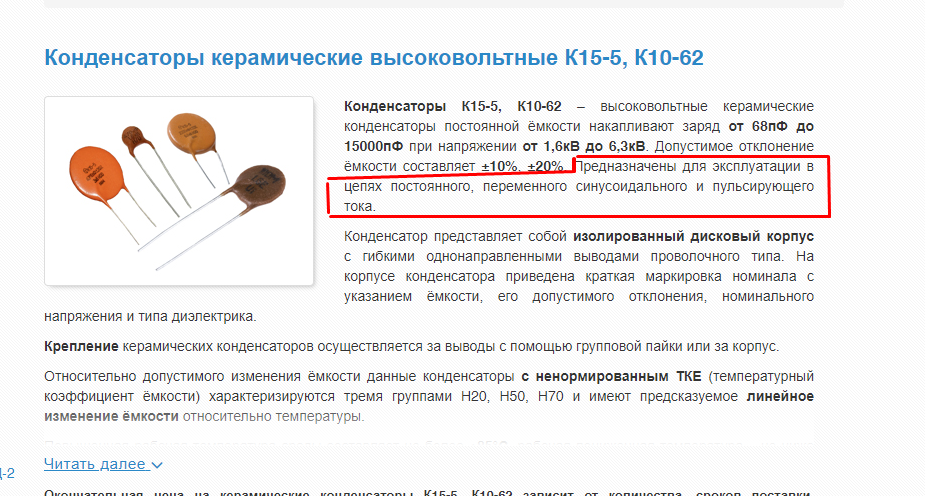

Можно ставить любой конденсатор на напряжение 10кV, но по типу надо выбирать чтобы были пригодны для работы в цепях переменного напряжения, например, как на картинке?http://forumupload.ru/uploads/000e/73/7c/48/t283590.png

70

Лучше использовать керамические или слюдяные кондеры. Они лучше всего подходят для работы в цепях ВЧ. TKE в данном случае не имеет значения. Нужно брать на напряжение не ниже выходного вторички деленному на 0,7. Это будет мгновенное, импульсное напряжение вторички. Например, вторичка 2050 В, значит импульсное будет 2050/0,7=2928 В. Тогда кондер лучше брать с запасом на 4000 В и выше. По схеме вообще поставили на 10 кВ.

71

Понятно, спасибо  :cool:

72

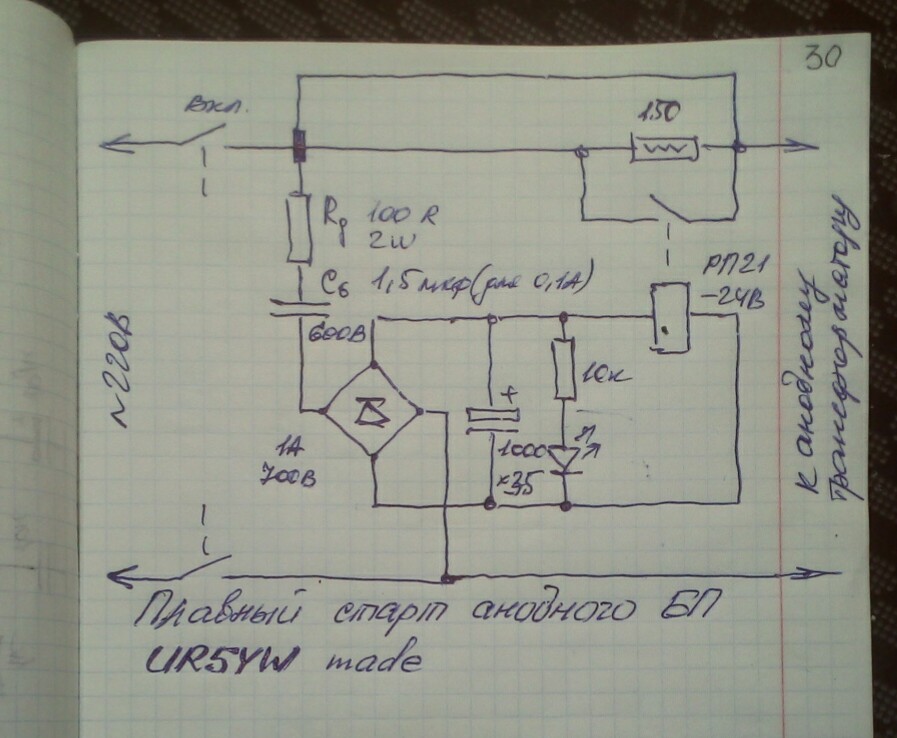

Провел лабораторку по плавному старту анодного БП для УМ от Р-137

http://forumupload.ru/uploads/000e/73/7c/337/t435873.jpg

Экспериментально выяснил, что для реле РП21 на 24 В 100 мА необходим балластный конденсатор на 1,5 мкФ 600 В,

при этом на обмотке реле вышло 25 В.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

73

vas написал(а):

Экспериментально выяснил, что для реле РП21 на 24 В 100 мА необходим балластный конденсатор на 1,5 мкФ 600 В,

Вместо кондера можно резистор на 2,1 кОм.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/channel/UCGdvys … 0xfnzdN0yA   На продажу имеются 2 мои книги - по антеннам и по УМ.

74

Alex_VE3KF написал(а):

Вместо кондера можно резистор на 2,1 кОм.

можно, правда на этом резисторе будет выделяться 21 Вт тепла, это как полпаяльника,

из-за этого применил бумажный конденсатор.

Alex_VE3KF написал(а):

Что такое 20 Вт, если Р137 выделяет тепла больше квт?
Вот если бы Р137 выделяла 20 Вт или 30, вот тогда лишние 20 Вт тепла это существенно.

для Р-137 - 21 вт это пыль,

эта схема универсальна, ее можно применить и в УМ на 3-х ГУ-50, там эта экономия может имеет смысл.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

75

Что такое 20 Вт, если Р137 выделяет тепла больше квт?  ;)
Вот если бы Р137 выделяла 20 Вт или 30, вот тогда лишние 20 Вт тепла это существенно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/channel/UCGdvys … 0xfnzdN0yA   На продажу имеются 2 мои книги - по антеннам и по УМ.

76

vas написал(а):

можно, правда на этом резисторе будет выделяться 21 Вт тепла, это как полпаяльника

Правильно, что использовали конденсатор. Незачем при любой мощности БП греть внутренности корпуса.

77

Alex_VE3KF написал(а):

вот тогда лишние 20 Вт тепла это существенно

Тут двадцать лишних, там десять... а далее по классику: "Пять старушек - это уже рубль"!  :crazyfun:

78

vas написал(а):

это как полпаяльника,

из-за этого применил бумажный конденсатор.

А у меня регулятор для паяльника так сделан, в корпусе-вилке от зарядника. 4 положения, набор конденсаторов К73, в прямоугольном металлическом корпусе, с четырьмя выводами(два для крепления). Они хоть и на 160 вольт, но ни один не пробился ещё при сетевом напряжении.  Примерный расчёт,  это на одну микрофараду ток получается около 60 мА.

79

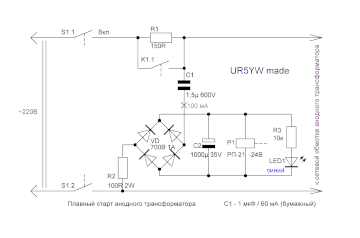

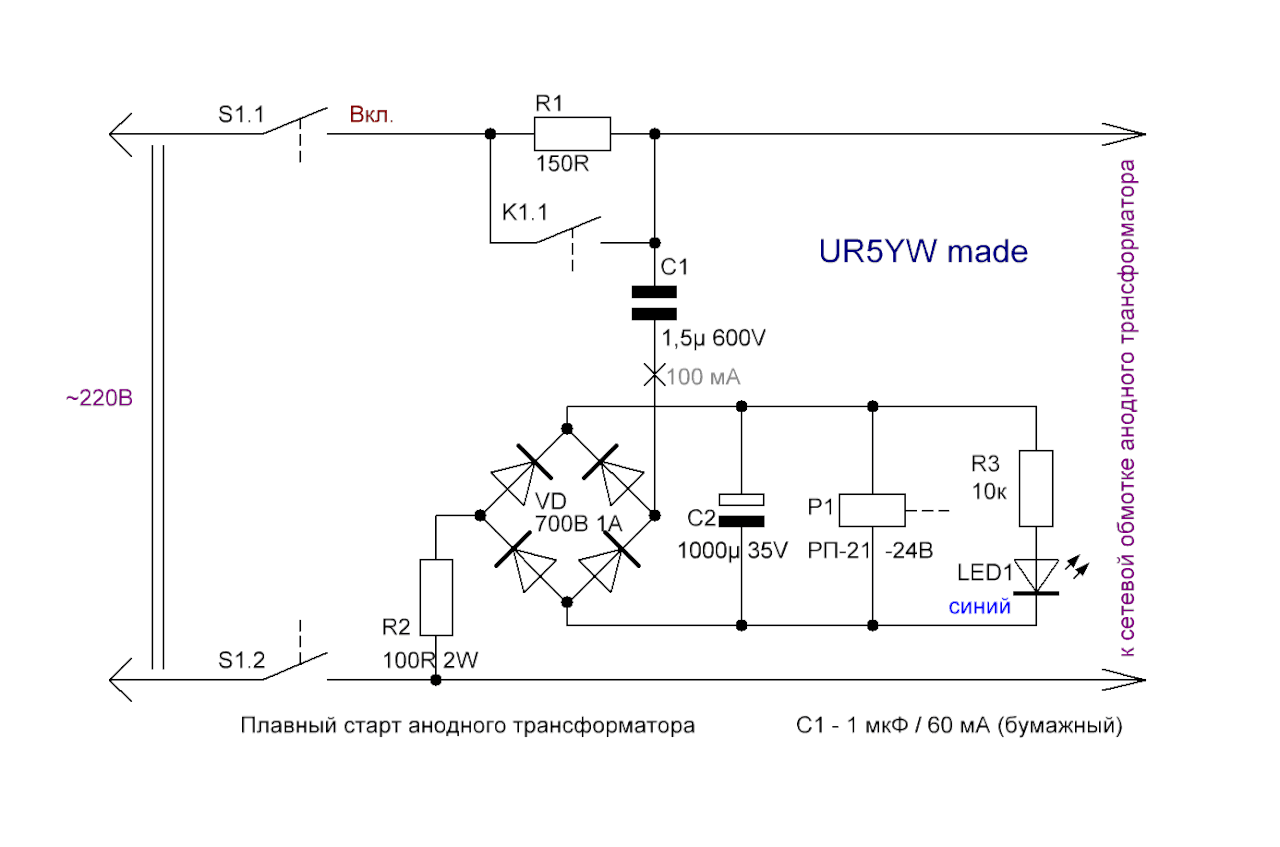

Плавный старт анодного БП

vas написал(а):

Провел лабораторку по плавному старту анодного БП для УМ от Р-137

перерисовал схему

http://forumupload.ru/uploads/000e/73/7c/337/t751454.gif


Параллельно токоограничительному конденсатору нужно резистор мегаомник припаивать, для его разрядки.

Пусть разряжается через  обмотку анодного трансформатора.

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

80

Параллельно токоограничительному конденсатору нужно резистор мегаомник припаивать, для его разрядки.

81

Alex_VE3KF написал(а):

Думаю, что кол-во диодов можно снизить до 8 в каждом плече. 3000 В на выходе, а диоды на 14000 В. Это явно перебор

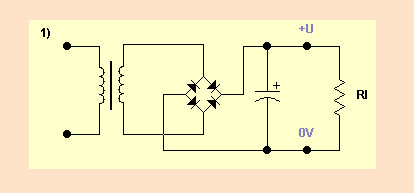

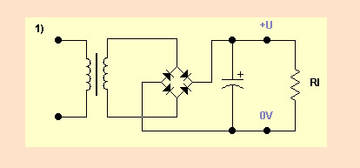

Алекс, как я помню, ток течет через первый диод, потом через нагрузку и второй диод, так? Обьясните нам всем--сколько же надо диодов в плече, в мостовой схеме, чтобы  выпрямить 2200 вольт? Диоды возмем 10а10.надежно
http://forumupload.ru/uploads/000e/73/7c/384/t344486.jpg

82

rv6hll написал(а):

сколько же надо диодов в плече, в мостовой схеме, чтобы  выпрямить 2200 вольт? Диоды возмем 10а10.надежно

Для расчета кол-ва диодов N следует применять формулу:

N = 1,41 х (E х 1,35)/Urev

где E -  переменное напряжение на выходе транса
Urev - максимальное обратное напряжение диодов выпрямителя
1,41 - постоянный коэффициент

Например, для случая, когда переменки имеем 2200 В, а диоды 10А10 с максимальным обратным 1000 В, получим результат N = 4,19. Этот результат следует всегда округлять в бОльшую сторону. Выходит искомый результат будет 5 диодов в каждой четвертинке моста или же по 10 диодов в каждом плече.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/channel/UCGdvys … 0xfnzdN0yA   На продажу имеются 2 мои книги - по антеннам и по УМ.

83

Alex_VE3KF написал(а):

Для расчета кол-ва диодов N следует применять формулу:

N = 1,41 х (E х 1,35)/Urev

Ну вот и спасибо, Алекс. Многим будет полезно.

84

Это известная формула из расчетов выпрямителей. Короткая и удобная.
Удачи!  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/channel/UCGdvys … 0xfnzdN0yA   На продажу имеются 2 мои книги - по антеннам и по УМ.

85

Известно, что для лампового усилителя мощностью от 2-х квт и выше нужен соответствующий трансформатор, имеющий большой, неподьемный вес. Одним из выходов возможно применение нескольких менее тяжёлых трансформаторов. Например 4 трансформатора 1,2 кВт в сумме дадут 4,8 кВт подводимой мощности. Каждый трансформатор помещается в свою отдельную коробку. Можно стандартную приборную коробку. Что даёт возможность справиться , ставя эти коробки этажеркой друг на друга. Нужное напряжение можно получить, или суммируя выходные обмотки, или выпрямлять каждый транс, и суммировать уже выпрямленные напряжения. Имеет ли право на жизнь такое решение? Какие минусы есть в таком решении? Да будет подороже в итоге, чем один мощный транс, но как говорится здоровье дороже, в данном случае, считаю, чем заработать грыжу или ещё что то подобное...
Ps Плюс ещё и в том, что если есть три фазы, или две, можно отдельные трансы питать от разных фаз. Достаточно гибкое решение в этом плане...

Отредактировано R0SBD (2022-05-23 10:18:23)

86

R0SBD написал(а):

Имеет ли право на жизнь такое решение?

Конечно имеет. 2-4 транса. 2 транса от одной фазы и 2 от другой. Складывать лучше постоянные напряжения.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/channel/UCGdvys … 0xfnzdN0yA   На продажу имеются 2 мои книги - по антеннам и по УМ.
