Ромбическая антенна с периметром 400 метров.

Страница: 1

Сообщений 1 страница 9 из 9

1

  • Автор: RA3LC
  • Пользователь
  • RA3LC
  • Сообщений: 18

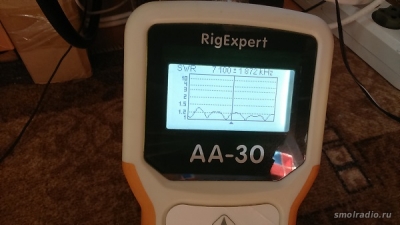

http://forumupload.ru/uploads/000e/73/7c/391/t16805.jpg
Давняя мечта свершилась.) Изучая местность  в близи мачты обнаружил березу  около 35 метров высотой. Расстояние до нее около 180 метров. Идеальный вариант для размещения ромбической антенны. Правда
стоит она уже на территории кладбища.) Купил стальной трос Д=3 мм в прозрачном
полиэтилене. Барабан  200 метров весит 2,2 кг. Стоимость 5 руб метр. Левую сторону ромба протянул с трудом. Распустив
около 100 метров отлетела щечка барабана и остаток превратился в «бороду».
Резать нельзя. Не тот случай. Распутать удалось за 3 часа. )  Вторая половина ромба пошла хорошо. Был учтен опыт и ошибки. Нагрузочное сопротивление 600 ом примотал скотчем прямо к ветке.
Запитал антенну через трансформатор 9:1 . И вот замеры параметров. Все на фото.
В результате получился ромб с раскрывом около 50 градусов и периметром  в 400 метров. Около 10 дней испытывал на разных диапазонах. Результат шокирует. То что она «вытворяет» превзошло все ожидания.
Теперь одна проблема. Меня слышат слабее, чем слышу сам. Но  100 вт очень скоро поднимем до 1 квт.) Одно можно сказать. На диполь (для сравнения) слышно только 20% принимаемых станций.  Отмечаю космический эфир  с этой антенной. Направление 90 градусов.Строго на восток. Станции  ZL, YB слушаю на динамик.

Отредактировано RA3LC (2020-02-11 00:52:41)

2

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
RA3LC написал(а):

Теперь одна проблема. Меня слышат слабее, чем слышу сам. Но  100 вт очень скоро поднимем до 1 квт.

Ничего необычного здесь нет. Ромб является отличной антенной.
Мощность поднять - не проблема, решаемо, но не забудьте, что мощность резистора придется поднять до тех же 1000 Вт т.к. на нём будет рассеиваться вся мощность УМ. И резистор должен быть безиндуктивным.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

3

  • Автор: RA3LC
  • Пользователь
  • RA3LC
  • Сообщений: 18

Alex_VE3KF
Нужна помощь.)  Что произойдет с ромбической антенной если одну сторону сделать прямой? Что произойдет с диаграммой,усилением? Входное сопротивление осталось неизменным. Да и куда ему деться.)))

Отредактировано RA3LC (2020-02-14 09:31:04)

4

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
RA3LC написал(а):

Что произойдет с ромбической антенной если одну сторону сделать прямой?

Ромб станет треугольником.

RA3LC написал(а):

Входное сопротивление осталось неизменным.

А вот это странно. Входное должно измениться, потому что взаимные ВЧ токи сторон ромба изменятся с его формой. Например, если из квадрата сделать треугольник, то их импедансы будут сильно различны.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

5

  • Автор: RA3LC
  • Пользователь
  • RA3LC
  • Сообщений: 18

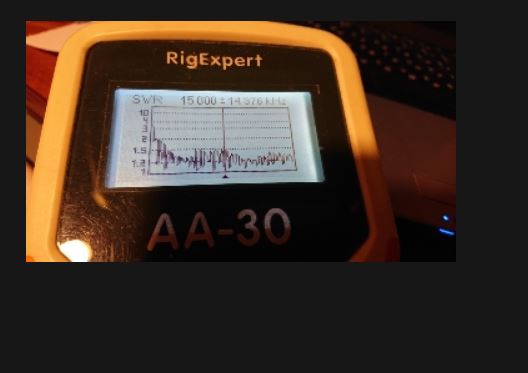

http://forumupload.ru/uploads/000e/73/7c/391/t96938.jpg

Alex_VE3KF написал(а):

А вот это странно. Входное должно измениться

   Все осталось как и в классическом варианте. Направление антенны 100 градусов. На прием изменений не наблюдаю. Та же Индонезия на динамик на 40 метров после 16.00 мск.  и Владивосток.

Отредактировано RA3LC (2020-02-14 10:59:14)

6

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
RA3LC написал(а):

Все осталось как и в классическом варианте.

Это видимо потому, что антенна бегущей волны и импеданс неизменный. Но на обычных антеннах импеданс изменяется с формой антенны. Попробйуте в ММАНА

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

7

  • Автор: RZ6FE
  • Пользователь
  • RZ6FE
  • Сообщений: 127
Alex_VE3KF написал(а):

Это видимо потому, что антенна бегущей волны и импеданс неизменный. Но на обычных антеннах импеданс изменяется с формой антенны. Попробйуте в ММАНА

По импедансу диаграммы не видать...  :)
Вот файлы двух ромбов с периметрами 400 и 600 метров: https://yadi.sk/d/s6aOoPjnHbDAGg
Сравнение на частоте 7,15 МГц даёт разницу параметров этих ромбов:

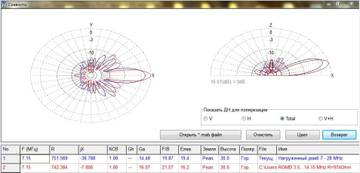

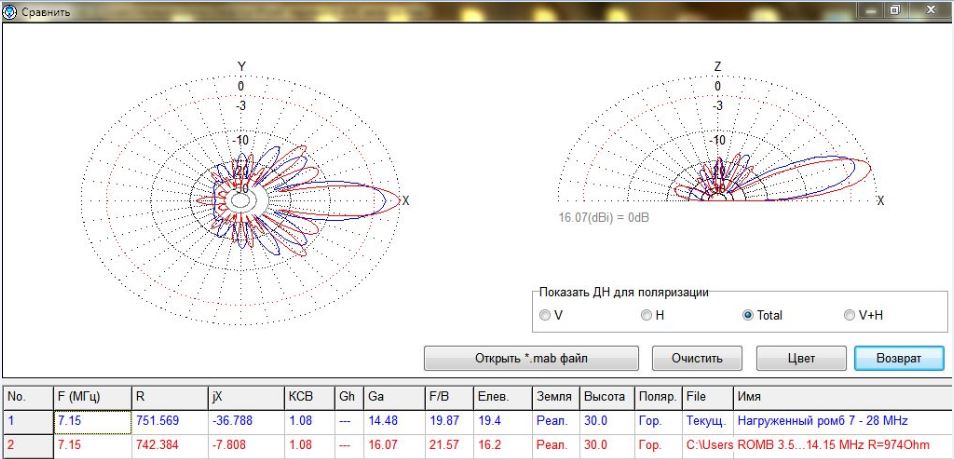

http://forumupload.ru/uploads/000e/73/7c/125/t54914.jpg

Подпись автора

73! Александр

8

  • Автор: RZ6FE
  • Пользователь
  • RZ6FE
  • Сообщений: 127
RA3LC написал(а):

Alex_VE3KF
Нужна помощь.)  Что произойдет с ромбической антенной если одну сторону сделать прямой? Что произойдет с диаграммой,усилением? Входное сопротивление осталось неизменным. Да и куда ему деться.)))

Отредактировано RA3LC (2020-02-14 17:31:04)

Да вы троллите своей "березовой" ромбической антенной далеко не первый форум.
Я не прав? Может быть, но это моё мнение.

Отредактировано RZ6FE (2020-02-20 05:27:07)

Подпись автора

73! Александр

9

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
RZ6FE написал(а):

Сравнение на частоте 7,15 МГц даёт разницу параметров

Выпрямил одну сторону ромба. Импеданс конечно изменился с 750 до 550 Ом. Ну и ДН развалилась. Так и должно быть.  Не может изменение геометрии антенны оставить неизменными её параметры и ДН.
Так потому, что провода антенны взаимно излучают ВЧ токи, которые увеличивают ток в соседнем проводе антенны и значит снижают его импеданс. И конечно, если изменить положение другого проводника, то и взаимные токи изменяться, а с ним и импедансы.
Ну и как следствие - изменится и ДН.
А если анализатор не показывает изменения импеданса при изменении формы антенны, то анализатор в мусор нужно определить либо неверно измерения делаются.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.
