ГУ-93Б

Сообщений 1 страница 8 из 8

1

Здравствуйте Alex и форумчане!

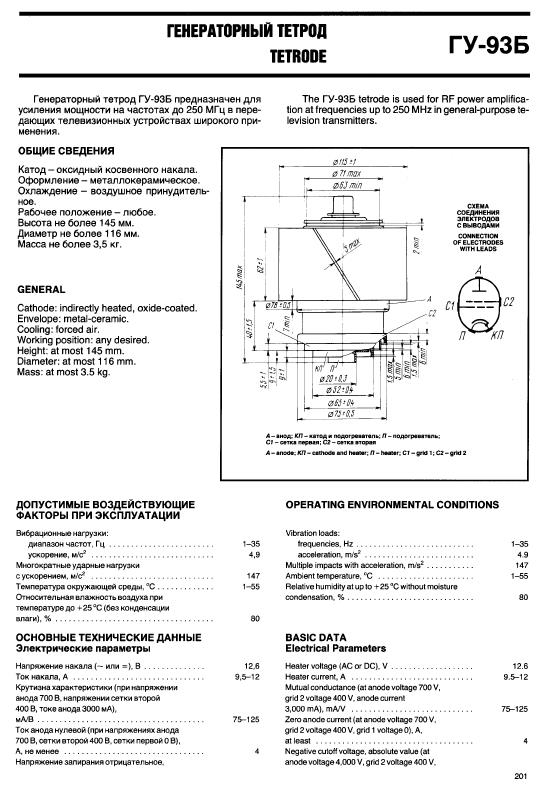

Что можете сказать о лампе ГУ-93б?https://forumfiles.ru/uploads/000e/73/7c/356/t727437.jpg

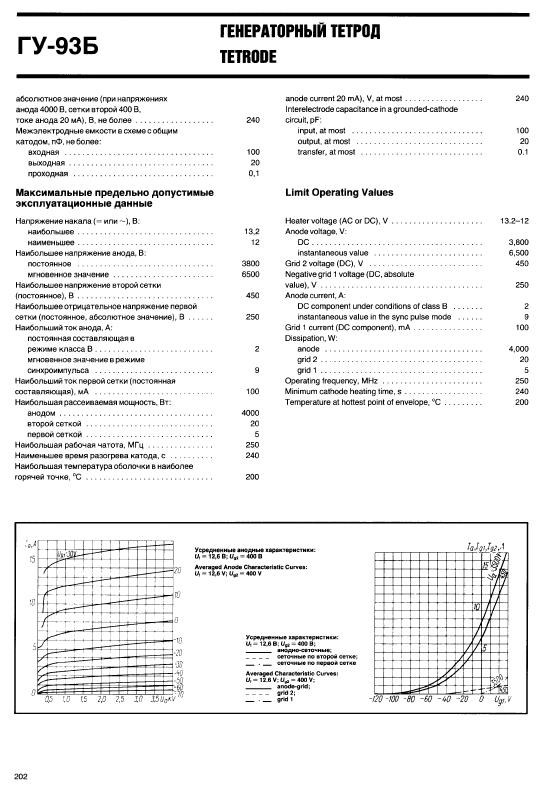

https://forumfiles.ru/uploads/000e/73/7c/356/t278051.jpg

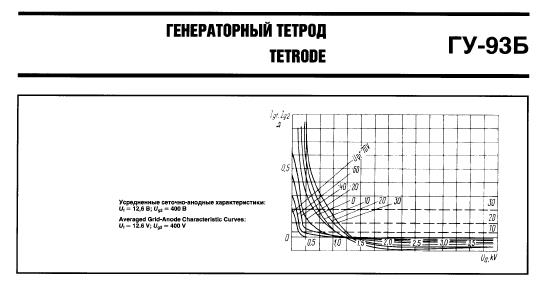

https://forumfiles.ru/uploads/000e/73/7c/356/t44633.jpg

2

RW9FM написал(а):

Что можете сказать о лампе ГУ-93б?

Отличная лампа с квадратичной хар-кой!  :cool:  Мощность можно снять, я думаю, порядка до 8 кВт.
Несколько великовата выходная емкость лампы 20 пФ, как у ГУ81, поэтому возможно на 21 и 28 Мс придется применить нейтрализацию выходной емкости.
Если желаете, я могу сделать расчет для этой лампы.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

3

Добрый день Alex!
Благодарю за внимание и за ответ!Я не контест-мэн,так DX-инг иногда.
LowBand*s.Антенных полей нет,на передачу и прием,использую в осенне-зимнее время-вертикал DL2KQ 16,5м плюс две емкостные по 8,5м.TS-590s+УМ-ГС-35Б
до 1кВт
Блок питания для будущего блока планируется ВУ-50,банка 40мкФ*5кВ.
каскад планирую УМ от Р-140,есть КП1-8 15-750пф,КП1-12 1200пф.
переключатель,вариометр в блоке УМ,улитка Папст,по накалу планирую
ипульсный блок питания,для стабилизации напряжения накала.
Что подскажете по питанию G1 и G2.Планирую простейшие релейные схемы защит по аноду и экр.сетке.
С вниманием приму Ваш расчет режима по этой лампе!Если можно Пи-контура расчет по НЧ диапазонам.
С уважением!
Михаил

4

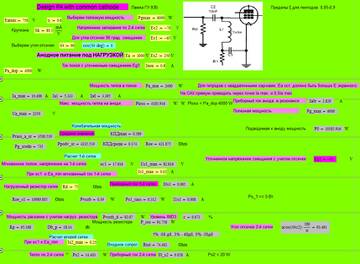

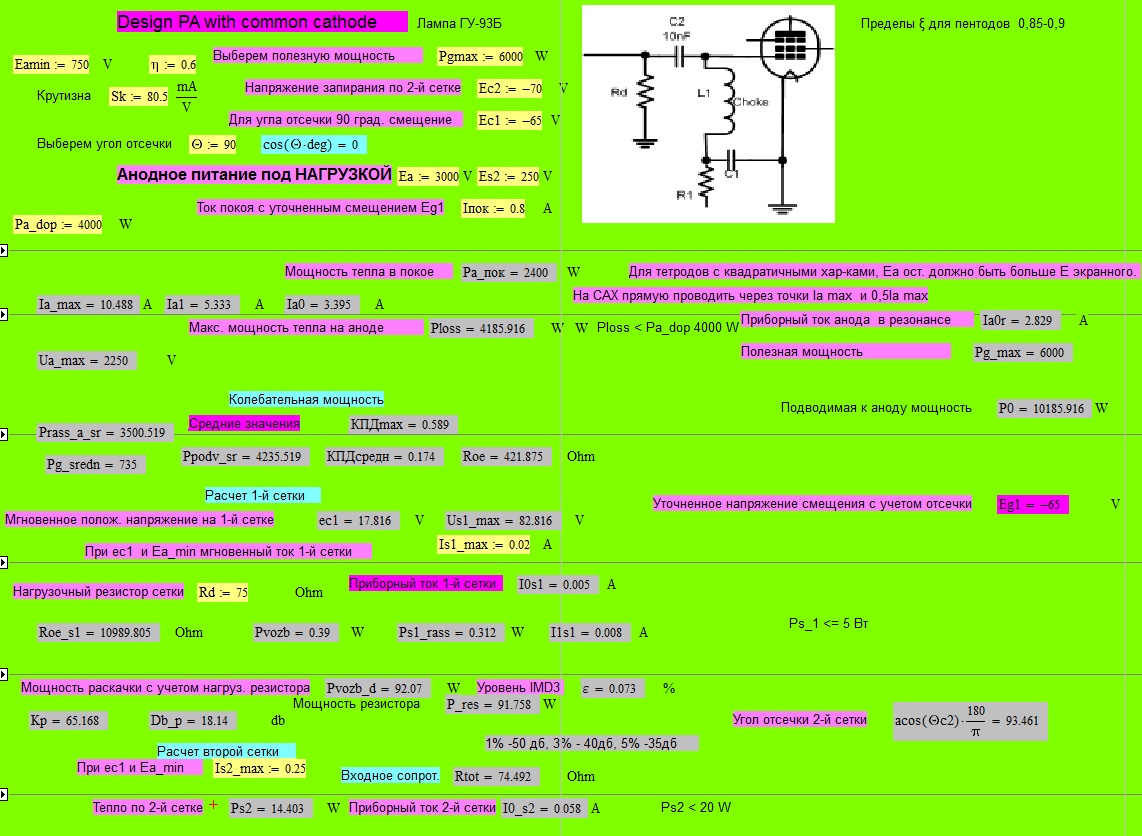

Не указали анодное под нагрузкой, я принял за 3000 В.
Питание экранной сетки 250 В.
К сожалению, 2 сетка маломощная, поэтому она не дает развить мощность 8 кВт и больше. Запас по теплу анода большой, но сетка слабовата. Вот если бы была АХ для напряжений сетки не только 400 В, но и 300 и 250 В, тогда можно было бы взять питание 2-й сетки поменьше, но зато увеличить раскачку и в целом мощность с лампы можно увеличить. Но таких АХ нет у меня.

http://forumfiles.ru/uploads/000e/73/7c/2/t441901.jpg

RW9FM написал(а):

Если можно Пи-контура расчет по НЧ диапазонам.
С уважением!
Михаил

Какие именно НЧ диапазоны?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

5

Alex,все таки наверное 3кВ,не более,
пристегивать допблок питания на 500в на 4А не хотелось-бы.
а НЧ диапазоны 160,80,40м.
на другие диапазоны антенн нет и наверное не будет!

6

Исправил анодное на 3000 В в посте 4.

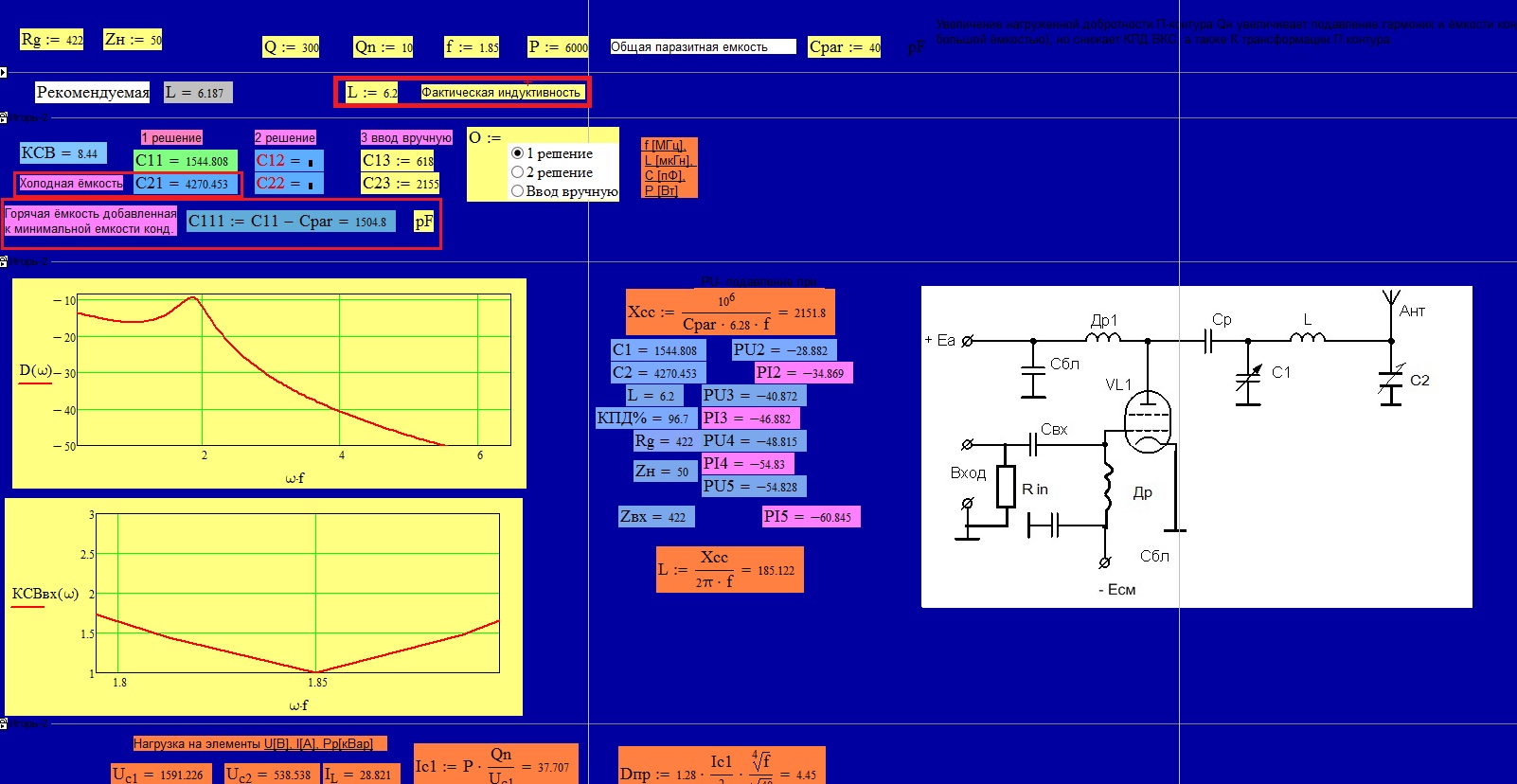

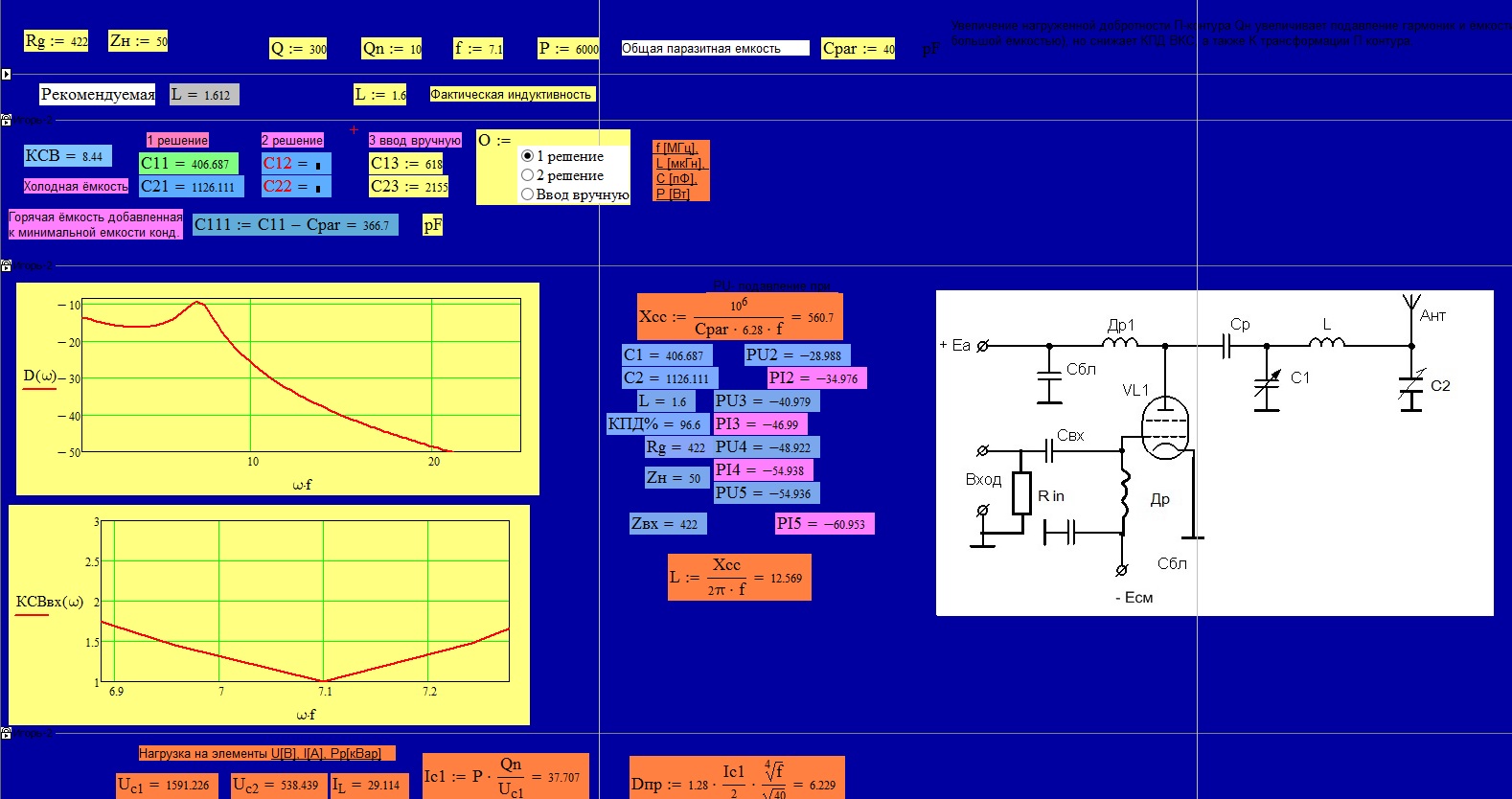

Расчет ВКС для НЧ

http://forumfiles.ru/uploads/000e/73/7c/2/t812954.jpg
http://forumfiles.ru/uploads/000e/73/7c/2/t310283.jpg
http://forumfiles.ru/uploads/000e/73/7c/2/t744984.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX

7

Искренне благодарен Вам Alex!
Ток покоя 800ма,2.4кВт в статике,хотя открывается каскад только во время передачи!
Будем думать!

73 de RW9FM Mike

8

RW9FM написал(а):

Ток покоя 800ма,2.4кВт в статике

Лампа с квадратичной хар-кой. Тепло по аноду 4 кВт, поэтому 2,4 кВт без проблем.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX
