Все верно, только в СУ, вместо катушки лучше кондер применить 1138 пФ. А вместо 715 пФ применить 3444 пФ. Получится в СУ емкостной делитель.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Получится в СУ емкостной делитель.
Понял. Я сделал как ММАНА посчитала.
RN7T ex UA6GV, RA6FOA
Я успел записать Ваш расчёт стречера. СУ там получается на двух конденсаторах.
RN7T ex UA6GV, RA6FOA
СУ там получается на двух конденсаторах.
Так это совсем хорошо, не нужна катушка.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Иванович , можно попросить разместить скрин расчёта стречера под мои 40 гр. А то вдруг куда бумажка завалится у меня.
RN7T ex UA6GV, RA6FOA
Иванович , можно попросить разместить скрин расчёта стречера под мои 40 гр. А то вдруг куда бумажка завалится у меня.

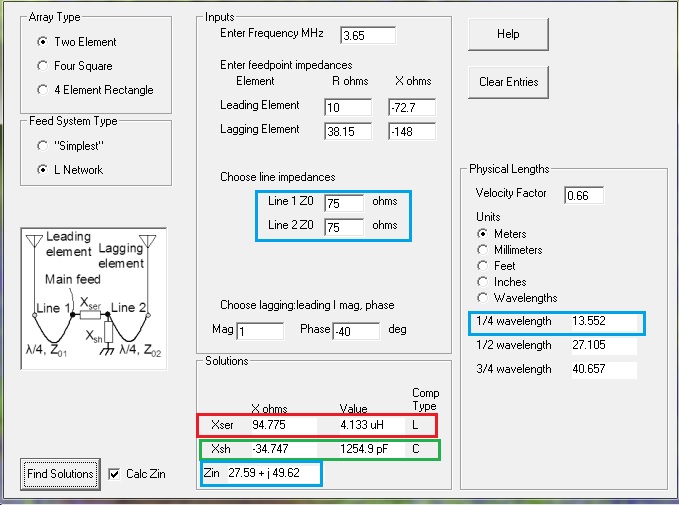

Конечно. Расчет под 40 градусов для рамок 80.
Ты уже поднял мачту с рамками?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Конечно.
Ты уже поднял мачту с рамками?
Спасибо.
Пока нет. Поднимаю по немного. Не от меня всё зависит.
Банально закончились пластиковые стяжки, не думал что придётся дважды поднимать мачту. Уже купил.
RN7T ex UA6GV, RA6FOA
Банально закончились пластиковые стяжки, не думал что придётся дважды поднимать мачту.
Это расходный материал, он всегда нужен в хозяйстве.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Конечно. Расчет под 40 градусов для рамок 80.
Иванович, а катушка для стречера, оптимальный диаметр какой выбрать? Надо подобрать и каркас , и корпус .
Поскольку в корпусе ещё будет реле и несколько ,до 5-6 шт. конденсаторов. Потому что в номинал попасть одним конденсатором просто не реально.
И ещё вопрос, какое реле можно применить? Жаль что нельзя применить замыкатели В-1-В . Есть РЭН-33 я их всегда применяю. И групп много , и контакты мощные. Но вот зазор между контактами уж больно мал. Паразитная ёмкость большая. Антенна спитфаер с этими реле не заработала. Там коммутировались полуволновые элементы рефлектор-директор. Антенна не увидела директора.С таким зазором в контактах.
Или в коммутации этого узла не так всё страшно?
RN7T ex UA6GV, RA6FOA
Есть РЭН-33 я их всегда применяю. И групп много , и контакты мощные. Но вот зазор между контактами уж больно мал.
Иногда спасает последовательное соединение групп. Что будет с паразитной емкостью? ХЗ, не делал сам такое соединение.
Но выход на 43 лампе, в качестве антенного реле 33-е держало. Именно с посл. соединением групп контактов.
Но!
По моему мнению (и я так старался делать), лучше взять низкочастотное коммутационное реле из РП (РПМ) серии и с ним мудрить. Чем делать гирлянду из герметизированных контактов, заведомо мЕньшей площади.
Поэтому брал РП-21 и на основе его делал коммутацию Пролет контактов большой, пятно контакта - тоже.
Поэтому брал РП-21 и на основе его делал коммутацию Пролет контактов большой, пятно контакта - тоже.
Спасибо Анатолий. Надо подумать. Может ещё кто что скажет.
RN7T ex UA6GV, RA6FOA
катушка для стречера, оптимальный диаметр какой выбрать?
Диаметр катушки 50 мм.
Для уменьшения потерь диаметр провода можно взять 2,5-3 мм. Для 3,5 Мс это нормально.
Как всегда, детали должны быть с точностью +/-5%
Реле и его емкость между группами не критична для этого диапазона. Кондер 1255 пФ, а 5% это 60 пФ. У реле не бывает такой емкости. Выбор РЭН33 - хороший выбор, кстати, это любимое реле было UA1DZ, который применял их в своих антеннах для переключения ДН. Так что можно смело его использовать.
Ты уже поднял Унжу с рамками после ремонта?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Ты уже поднял Унжу с рамками после ремонта?
Спасибо Иванович за разъяснения. Тогда буду использовать РЭН-33 и для 80м. и для GP на 80-160м.
Я решил не поднимать мачту. Успел поднять на 9м. Тут несколько причин. Заразу подхватили семьёй. Пока тяжко.
А потом я лучше весною переберу П-10 Закреплю бум для 80м. И заменю кабель.
Кабель я купил LMR600 по хорошей цене. И разъёмы к нему тоже. И кабели запущу через токосъёмники. Да, ещё мастики тоже купил.
Заделаю сразу все разъёмы. Ну ничего , пока так . А весною дни уже длинные буду и тепло. Ну и заодно и сам восстановлюсь.
RN7T ex UA6GV, RA6FOA
Спасибо Иванович за разъяснения. Тогда буду использовать РЭН-33 и для 80м. и для GP на 80-160м.
Правильно, а для 160 м и тем более такие реле пойдут.
А потом я лучше весною переберу П-10 Закреплю бум для 80м. И заменю кабель.
Кабель я купил LMR600 по хорошей цене. И разъёмы к нему тоже. И кабели запущу через токосъёмники. Да, ещё мастики тоже купил.
Очень хорошо. Этот кабель хороший, он лучше, чем RG-213, имеет меньше потерь примерно на 30-40%
Тут несколько причин. Заразу подхватили семьёй. Пока тяжко.
Выздоравливайте
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Добрый вечер.

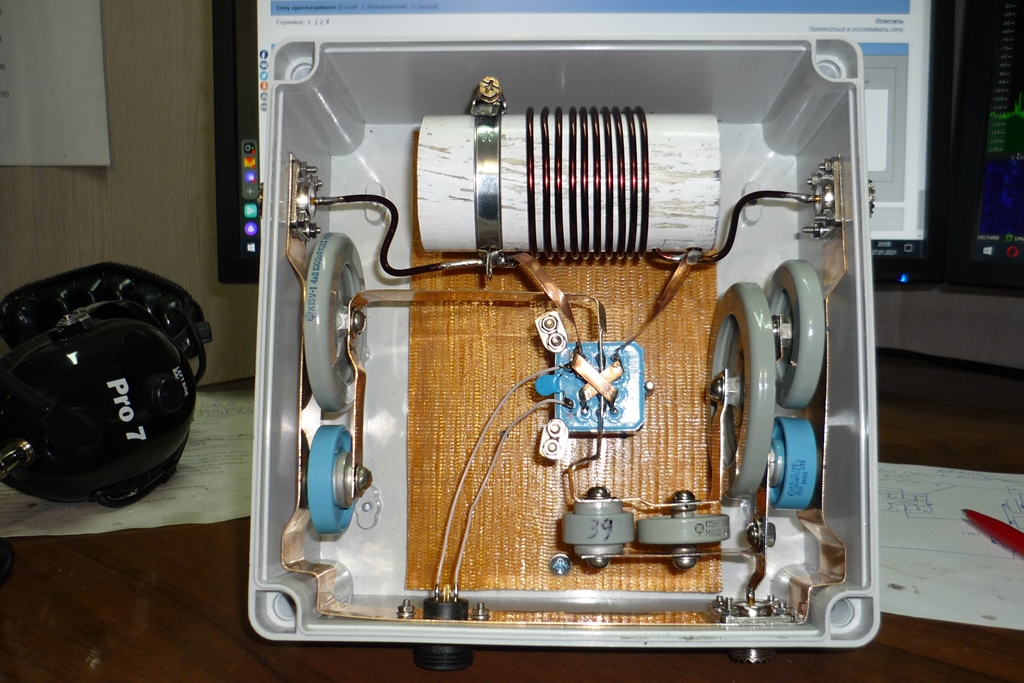

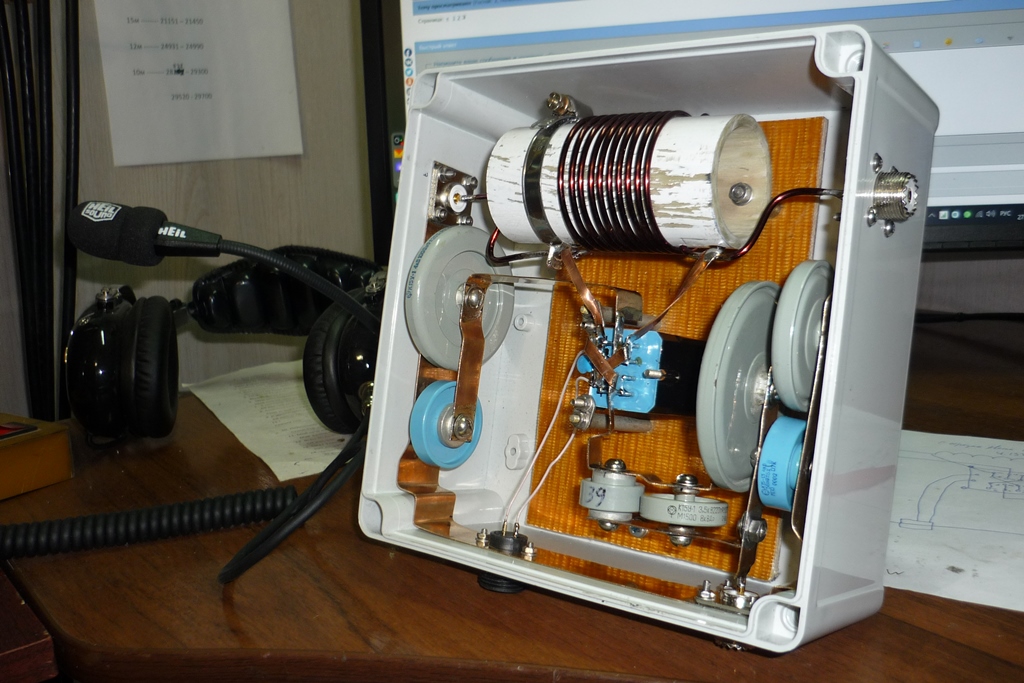

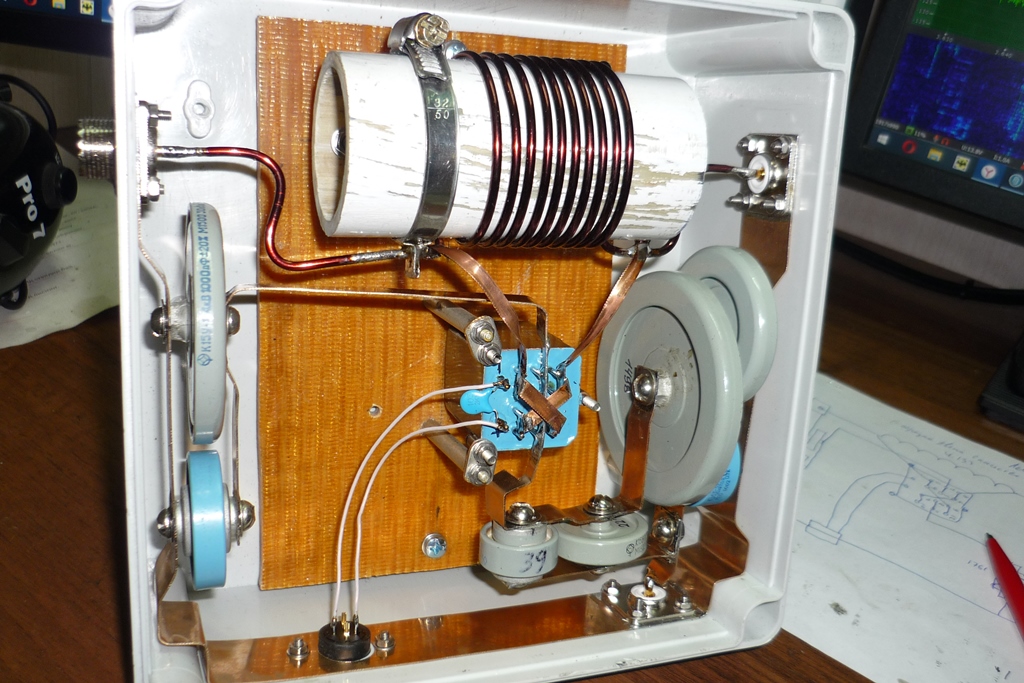

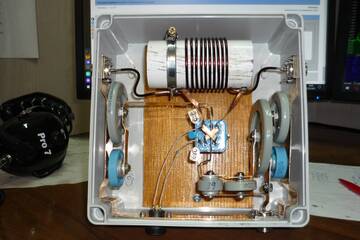

За пару дней собрал стретчер.
Анатолий, подскажи пожалуйста, как называется разъём китайский для гнезда генератора Г4-158 и ему подобным.
Хочу у китайцев заказать разъём с кабелем к генератору. У меня есть к нему переход этот разъём на BNC , но щупы BNC с делителем.

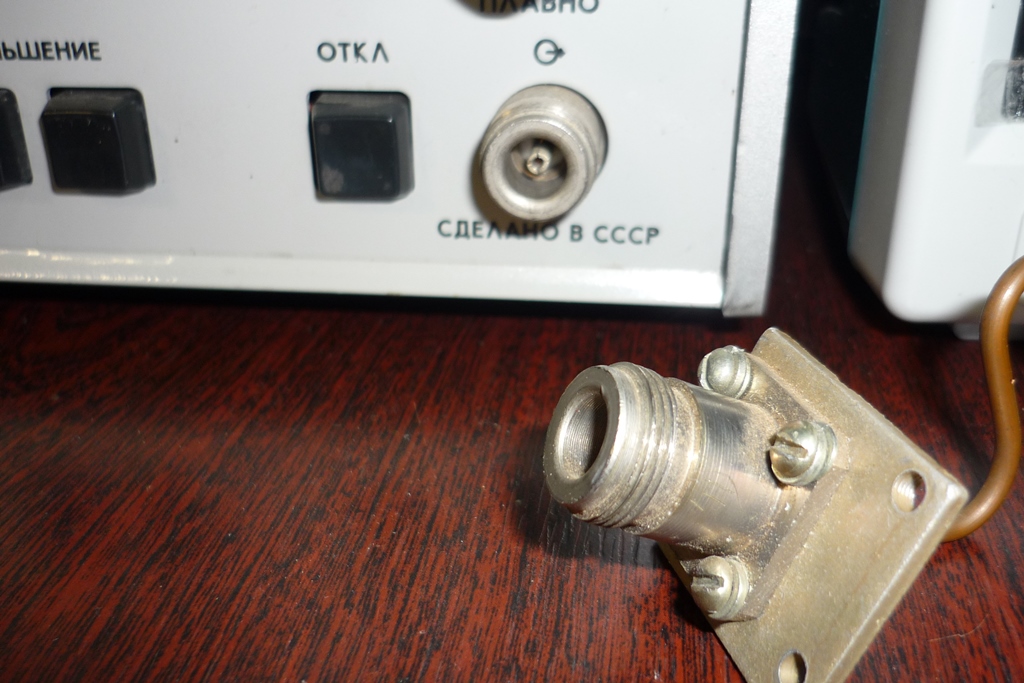

Вот фото гнезда
Отредактировано Евгений (2021-01-27 12:21:38)
RN7T ex UA6GV, RA6FOA
Это TNC разъем. Такие разъемы работают вплоть до десятков ГГц, потери у них очень малы, значительно меньше, чем у обычных PL259
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это TNC разъем.
Спасибо, теперь закажу кабель с таким разъёмом.
RN7T ex UA6GV, RA6FOA
Здравствуйте, Александр Иванович.
Подскажите , при питании треугольников центральную жилу кабеля 1/4 как следует подключить? Есть какие то критерии?
Или в этой системе нет разницы куда подключена центральная жила ?
RN7T ex UA6GV, RA6FOA
Подскажите , при питании треугольников центральную жилу кабеля 1/4 как следует подключить? Есть какие то критерии?
Или в этой системе нет разницы куда подключена центральная жила ?
Лучше все же жилы подключать одинаково, т.е. либо вправо либо влево, без разницы, но синфазно для обоих кабелей.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Лучше все же жилы подключать одинаково, т.е. либо вправо либо влево, без разницы, но синфазно для обоих кабелей.
Понял, спасибо.
RN7T ex UA6GV, RA6FOA
Зима, не время для антенн.
У тебя так до сих пор опущена Унжа?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Зима, не время для антенн.
Иванович, громко сказано. У нас сейчас +16 +18 в тени.
Но на выходные придёт точно зима . Обещают до -10
Я сейчас поднимать не буду. По теплеет , март, апрель, я сниму редуктор. Переберу его , что бы вода туда не попадала и уберу люфты.
Заменю кабель на LMR600
Весна будет у меня плодотворная. Купил экшн-камеру. Буду в ютьюб ролики выкладывать. Будет интересно.
RN7T ex UA6GV, RA6FOA
Я сейчас поднимать не буду. По теплеет , март, апрель, я сниму редуктор. Переберу его , что бы вода туда не попадала и уберу люфты.
Заменю кабель на LMR600
Весна будет у меня плодотворная. Купил экшн-камеру. Буду в ютьюб ролики выкладывать. Будет интересно.
Да, рановато тогда начинать. Весна не за горами уже, скоро будет работы много.
И конечно экшн выкладывай в ютуб, будет интересно посмотреть что и как.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это TNC разъем.
Пришёл переход TNC-BNC но это не то что мне надо.
Видимо на генераторе гнездо не под TNC . Оно там намного больше в диаметре.
Тогда как оно называется?
RN7T ex UA6GV, RA6FOA

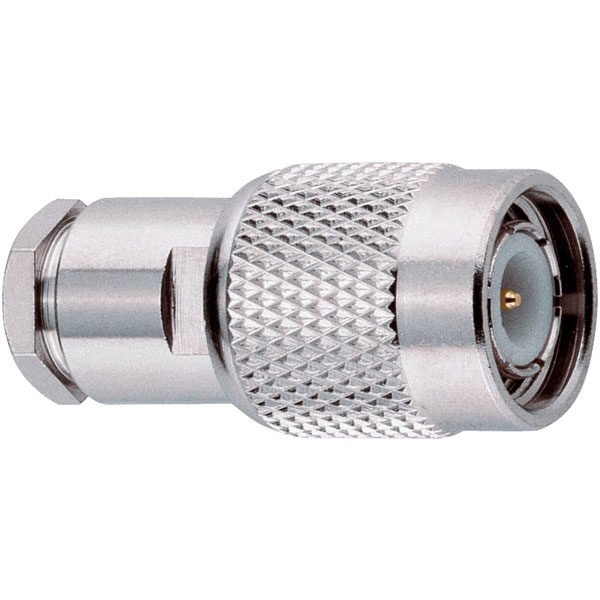

Вот этот тебе нужен.
https://www.amphenolrf.com/connectors/t … ctors.html
Много коннекторов TNC
https://www.google.com/search?newwindow … mp;bih=937
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

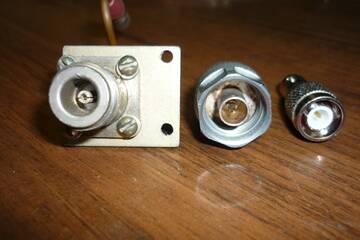

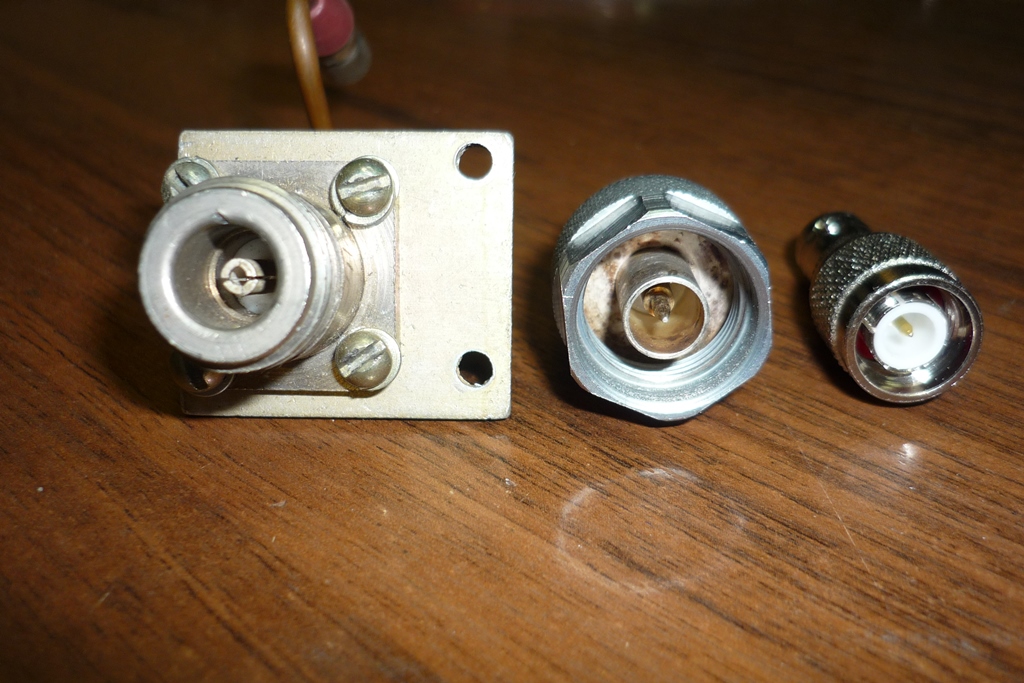

Иванович, я и заказал переход TNC-BNC Вот они такой прислали. он совсем маленький. Может мне надо не TNC а какой то другой.
Внутренний диаметр гайки 16мм. Диаметр внутренней втулки 8мм. Грань под ключ 19мм.
Отредактировано Евгений (2021-02-17 12:48:22)
RN7T ex UA6GV, RA6FOA
Я разобрался . Это N типа.
RN7T ex UA6GV, RA6FOA
Я разобрался . Это N типа.
Верно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Женя, ты когда уже закончишь с антеннами? Хочу послушать тебя на 80 и 160 в Вирджинии, рядом с Вашингтоном, 60 км от восточного побережья . Усилитель у тебя хороший.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
еня, ты когда уже закончишь с антеннами?
Иванович, только летом. Мне столько многое придётся переделать.
Поворотка , замена всех кабелей. Повесить треугольники на 80м.
А погода пока зимняя.
RN7T ex UA6GV, RA6FOA
