Вы здесь » VE3KF forum » Антенны, АФУ » Два треугольника на 80м. с активным питанием
Поворотка , замена всех кабелей. Повесить треугольники на 80м.
А погода пока зимняя.
Понимаю.
Но летом вряд-ли на НЧ можно пробиться в США, нужен только зимний проход.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Но летом вряд-ли на НЧ можно пробиться в США, нужен только зимний проход.
Я хочу сказать, Иваныч, что связь с Канадой, почему то у меня сложней всего удавалась, с момента установки моего GP Даже с W2, проще выходило.... Почему, не знаю... Через пару месяцев буду снимать все фидера , идущие из дома. Мешать будут при строительстве.... Останусь до осени вообще без Радио... Тонкие кабеля (временные), уже ставить не придется больше. Дальше монтаж по участку кабелями RG213. Нужно будет уложить 3 фидера + кабель однофазной сети, до точки установки моего GP
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Я хочу сказать, Иваныч, что связь с Канадой, почему то у меня сложней всего удавалась, с момента установки моего GP Даже с W2, проще выходило
С Канады меньше любителей раз в 10, чем из США.
Еще сильно зависит от QTH. Я не слышал Европу в Альберте (6 район), а в США в К4 Европа шла легко.
У тебя стройка, так что не до эфира будет.
Но тебе нужен УМ, обязательно. Зря что ли делал мощные трансы из статоров двигателей? Вещь!
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Но тебе нужен УМ, обязательно.
Я могу отложить проект, в силу обстоятельств, но я всегда начатое, довожу до конца!
Так что, это однозначно. Мой на 811-х, конечно не тот усилитель, что бы комфортно работать на 80-ке..
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Мой на 811-х, конечно не тот усилитель, что бы комфортно работать на 80-ке..
Полностью согласен. По своему опыту знаю, что на 80 нужно иметь от 2 кВт. для работы в будние дни на простой ГП. А для успешной работы в контестах нужно уже от 6 кВт. Это такой диапазон. Если иметь 4 вертикала, то достаточно и 1 кВт в будние дни, а в контестах нужно от 2 кВт.
А для 160 там и тем более мощность нужна еще больше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
По своему опыту знаю, что на 80 нужно иметь от 2 кВт. для работы в будние дни на простой ГП.
А я вот думаю, что сейчас 90% станций, вообще работает на "веревки" и 100вт стандартной мощности! Это все будничные операторы. Отдельным подкастом стоят те, у кого есть в наличии УСМ примерно 500вт. Это самая массовая часть хэмов.
И еще, заметил, что опустели диапазоны (участки) для CW, особенно на низах. Люди все ушли в ФТ8, там ничего не надо иметь, кроме компа и трансивера. Даже слушать уже нет нужды диапазон как таковой. Поколение гаджетов и АйПи телефонии, которое встроили в радиолюбительство
Ну а уже про конструкторов, я и вовсе молчу. Это вовсе единицы сейчас!
Когда я пробиваюсь за счет прохода на другой континент, слышу свой сигнал на СДэРе местном... с той стороны,
то участок скажем от 3500-3530, просто тупо пуст! Даже сканеры чекуют мой сигнал, иногда с достаточным уровнем, а реальных людей просто нет!
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
С другой стороны, есть те, с кем связи проходят по 5-10 кругу, они как реально работали в эфире, так и реально продолжают работать! Вот того же взять JA7BXS , уже стыдно позвать... очередной раз.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
С другой стороны, есть те, с кем связи проходят по 5-10 кругу, они как реально работали в эфире, так и реально продолжают работать!
Это лишь означает, что они как имели к примеру 4 фазированных вертикала, так и продолжают их использовать. Поэтому их часто и слышно.
Но многие не имеют таких антенн и тем более не работают, если не слышат никого, кроме своих местных станций, с которыми они переработали уже по 25 кругу. Не слышат они, к примеру тебя и потому не вызывают. А те, кто слышит тебя, они уже по 5-10 разу сработали. Вот и получается, как ни крути, а хороший УМ необходим.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Я послушал 3150 кГц, там свободные работают иногда с такими уровнями, что диву даешься. Из Краснодара и другие идут на +15 дб в Голландии с АМ модуляцией. Это я думаю никак не меньше 2хГУ84Б.
Отличная модуляция, скорее всего драйвером у них фирменные трансиверы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Не слышат они, к примеру тебя и потому не вызывают.
Это понятно! Но при этом не факт, что я услышу их, особенно тех, у кого нет должного сетапа.
А фазированные вертикалы, это есть далеко не у всех. Вот например , про Витебск могу с большой долей вероятности, сказать, что только у меня одного достаточно приличный уровень передачи на НЧ, так как стоит GP такой. Если сделаю УСМ, то однозначно, будет самая сильная станция в городе на НЧ.
Я вообще , так сказать написал про тенденции, куда движется радиолюбительство.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Это понятно! Но при этом не факт, что я услышу их, особенно тех, у кого нет должного сетапа.
Но зато может быть хорошая мощность и если тебя услышат и ответят, то ты можешь их услышать тоже. Но для этого тебе нужен хороший УМ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Женя, ты когда уже закончишь с антеннами? Хочу послушать тебя на 80 и 160 в Вирджинии, рядом с Вашингтоном, 60 км от восточного побережья . Усилитель у тебя хороший.

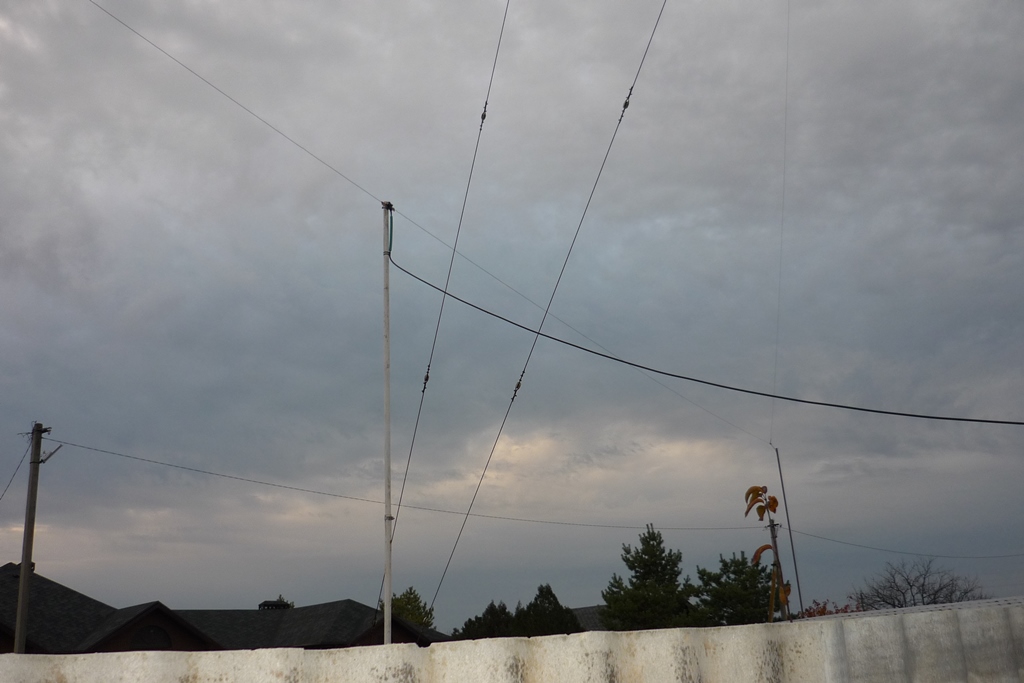

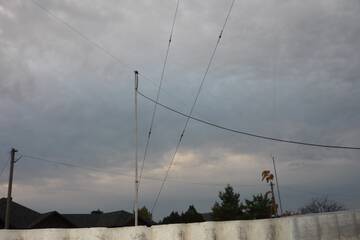

Иванович, закончил с антеннами. Повесил треугольники на 80м. Питание по Леволлену. Сделал по расчётам. Согласование получилось отличным. Подавление маленькое. Надо по месту строить. Это не проблема.

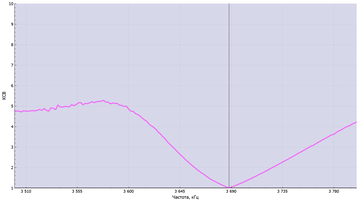

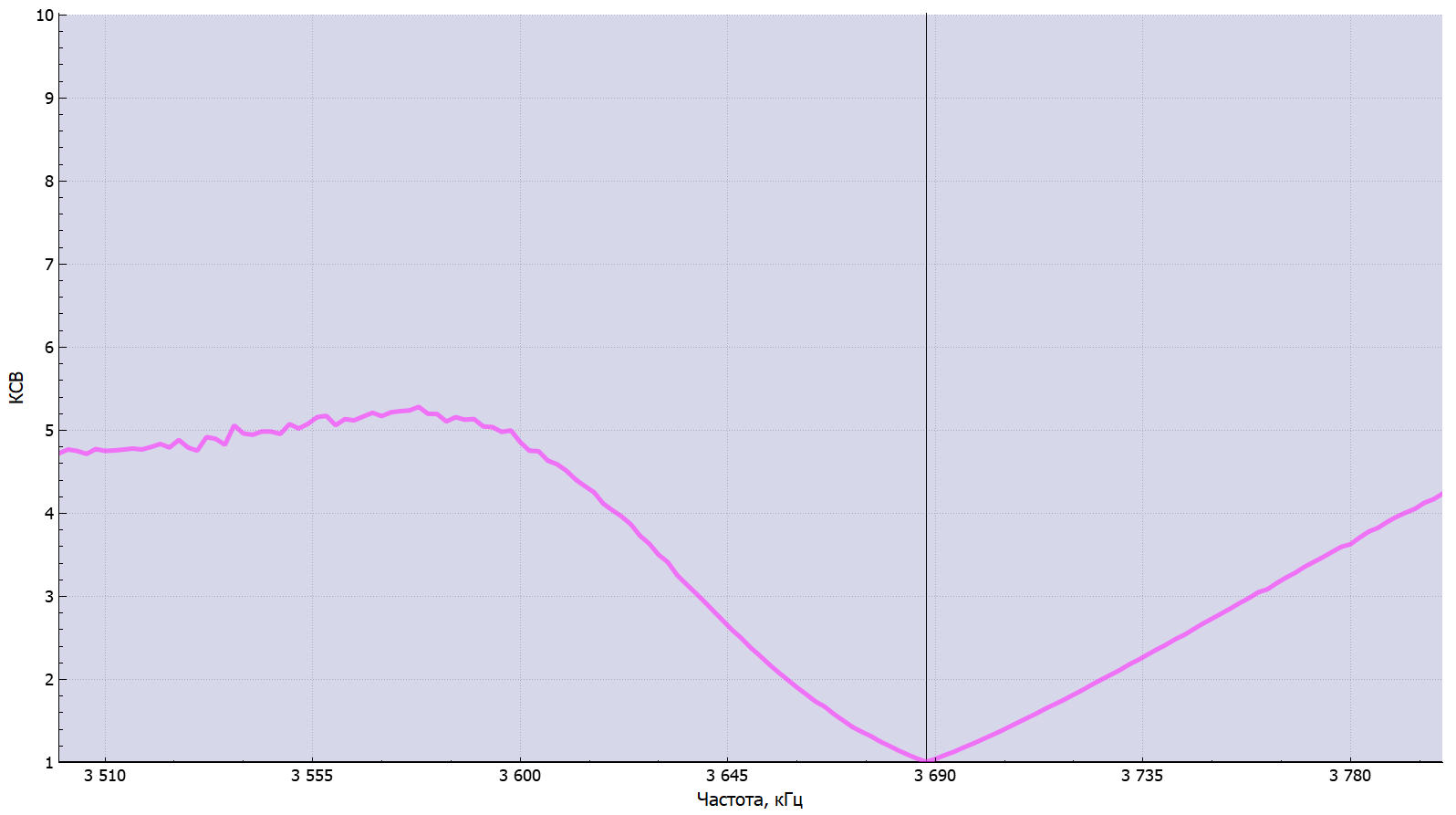

Проблема в другом . Система узкополосна , всего то 60 кГц. Это меня совсем не устраивает.

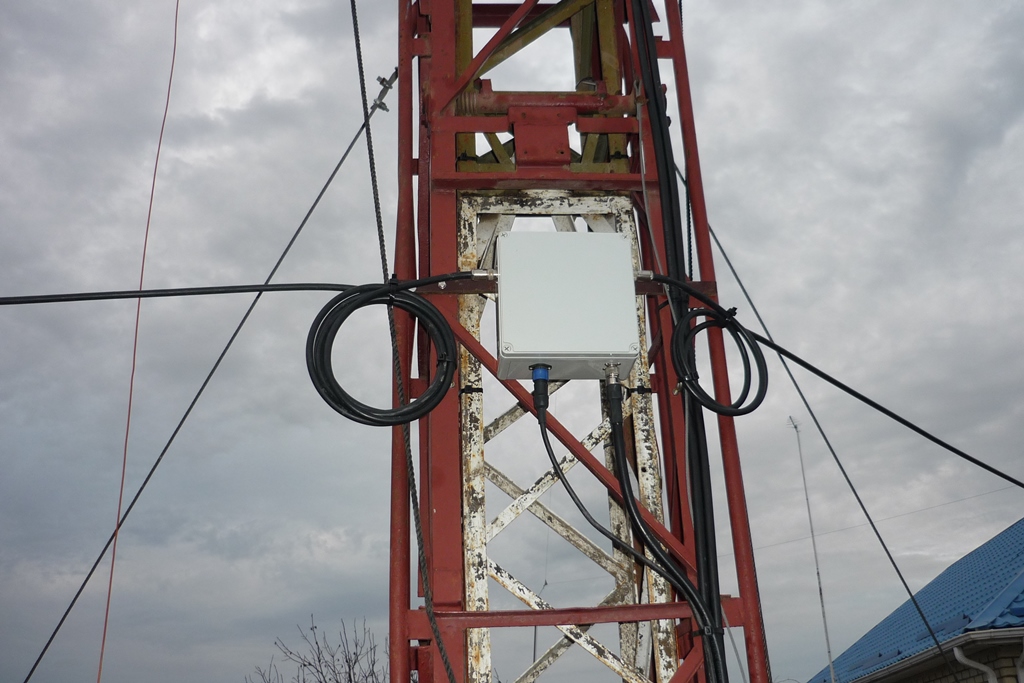

Вот пару фото.
Отредактировано Евгений (2021-11-04 03:03:44)
RN7T ex UA6GV, RA6FOA
Проблема в другом . Система узкополосна , всего то 60 кГц. Это меня совсем не устраивает.
60 кГц это действительно маловата полоса.
Я всегда отмечал, что один из недостатков питания по Леволлену - малая полоса, поэтому такой метод подойдет для 160 и 40 метров. А для 80 лучше применять все же по Коллинзу, на кольцах.
Ну попробуй подстроить по макс. подавлению, может и полоса увеличится. Но КСВ может уйти, скорректируешь СУ.
Сигнал маяка нужно подавать издали, метров за 800 или дальше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Добрый день, Александр Иванович.
Какое то затишье на форуме. Иногда заглядываю, такое ощущение, что народ бросил заниматься радио.
У меня тоже только что закончилась работа.
В связи с этим хотелось бы позаниматься с антенной на 80 м.
Поскольку питание по Леволену получилась полоса узкой, у меня такой вопрос.
Можно ли попробовать запитать треугольники по Коллинзу. Нижние стороны разнесены на 20м. питание в середину горизонтального провода. А вершины сведены.
Между вершинами 5 м. Я думаю что подавление будет не очень, зато полоса широкая.
Ваше мнение?
RN7T ex UA6GV, RA6FOA
Вы расчёт делали в пост 44
RN7T ex UA6GV, RA6FOA
Добрый день, Евгений.
Так делал ты уже питание по Коллинзу в самом начале. В посте 4 есть расчет каплера.
Обычно питание по этому методу делают в углы рамок.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Иванович, у меня же бум двадцатиметровый прошлой зимой сломало. Тут фото есть. пришлось бум поставить 5 метров.
И запитку сделать по Леволлену.
Хочу сделать как раньше , но вершины сведены на 5 метров и питание в середину горизонтального провода.
Кабели оставить те же 1/4 на 75 ом.
RN7T ex UA6GV, RA6FOA
Это не имеет значения, потому что каплер дает фазы со сдвигом только 90 град и никакие другие.
Поэтому это не зависит от конфигурации рамок.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Какое то затишье на форуме. Иногда заглядываю, такое ощущение, что народ бросил заниматься радио.
Отчасти так и есть:
многие пользователи физически лишены возможности заниматься чем-то. Я про "пятый район"
Сложно представить себе паяющего Снаббера (как пример) в Днепре.
Точно так же - банальный быт, плюс сезонные завалы. У меня к примеру "Новый год полиграфиста", начался с первой трети октября.
Финиш - 31-го ближе к 00.00, сейчас раньше полуночи дома не бываю. Если бываю
А потом "мертвый месяц" почти без заказов.
Формула для расчета каплера, из книги Джона:
L1=L2=Xl/6,28*f
В знаменателе нет ничего, зависящее от сопротивления.
В числителе есть Xl - это системный импеданс. Он обычно равен 50 Ом т.к. кабеля питания 50 Ом.
Рамка с гориз. питанием имеет около 100 Ом в свободном пространстве. В составе антенны конечно же импеданс ниже. В формулу можно подставить и 75 и 100 Ом и результат будет больше в 1,5-2 раза. Емкости надо измерять с новыми обмотками.
Выход каплера придется согласовать с кабелем 50 Ом с помощью СУ.
Попробуй так. Только могу сказать, что с гориз. питанием и такой высоте рамка будет излучать в зенит. Рамка с таким питанием будет работать хорошо только с высоты от 40 м. для 3,5 Мс диапазона. Никакое переключение ДН ничего не даст. Попробуй.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Попробуй так. Только могу сказать, что с гориз. питанием и такой высоте рамка будет излучать в зенит.
Попробую. Ради эксперимента. Сейчас рамки перетянуть не получится. Из за погодных условий. У нас хотя и конец декабря а температура сильно плюсовая
, дождики и грязь. Зима повсюду , у нас и не предвидится. Можно посмотреть в Яндекс.
RN7T ex UA6GV, RA6FOA
Пересчитай под разные импедансы, получатся разные индуктивности и разная емкость обмоток. Думаю, что разница F/B практически не будет.
Но скорее всего, при недостаточной высоте рамок ДН будет плохой.
Забыл, что надо с пересчетом обмоток на другой импеданс, надо еще и резистор балласта менять на другое значение.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Пересчитай под разные импедансы, получатся разные индуктивности и разная емкость обмоток.
Иванович, да я понимаю, что если импеданс изменился, то надо делать полный расчет.
Вопрос в другом, рассчитаю ли я правильно его. Попробую. Спасибо.
RN7T ex UA6GV, RA6FOA
Вопрос в другом, рассчитаю ли я правильно его.
Ну конечно, что там рассчитывать дробь из трех элементов? Пустяки.
Я проверю конечно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Ну конечно, что там рассчитывать дробь из трех элементов? Пустяки.
Я проверю конечно.
Добрый день. Поставил "коробочку" по Коллинзу. Ничего не менял в ней . Только СУ внутри подстроил. По расчётам на первой странице темы.
Офигел от подавления. станции из Краснодара , они с запада от меня, и не далеко 200-300 км. идут 9+ переключаюсь на восток и не слышу их.
Сначала подумал может что оторвалось. Ан нет, всё на местах . Ну да, лепесток думаю гр 50 будет. НО , хорошо что хотя бы такая антенна есть.
Не знаю уж сколько на балласте рассеивается, но думаю прилично. Без всяких расчётов и переделок. Кабеле те же 75 ом 1/4
RN7T ex UA6GV, RA6FOA
Офигел от подавления. станции из Краснодара , они с запада от меня, и не далеко 200-300 км. идут 9+ переключаюсь на восток и не слышу их.
Ого, подавление более 6x9=54 дб?! Думаю, что это частный случай, сигнал пришелся на полюс подавления, глубокий провал в ДН. Надо попереключать на более дальних станциях, набрать статистику.
Я могу послушать твой сигнал на 80м, удаленно с тульской или с Европы. Нужно только знать время и частоту.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Я могу послушать твой сигнал на 80м, удаленно с тульской или с Европы. Нужно только знать время и частоту.
Конечно можно. А подавление я уже на нескольких станций такое заметил.
RN7T ex UA6GV, RA6FOA
