Для Павла UN3J , а так же для всех кому интересно.

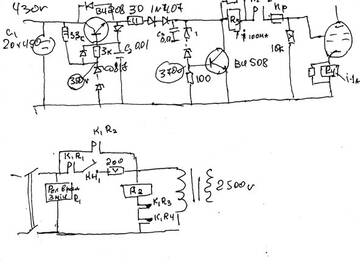

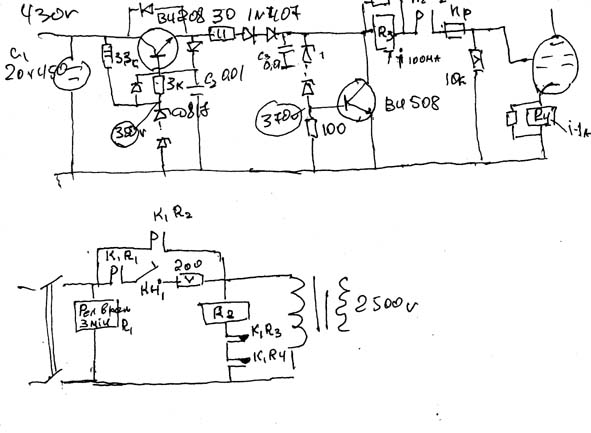

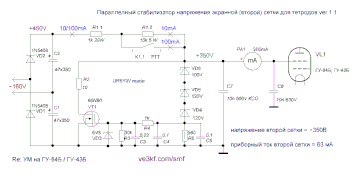

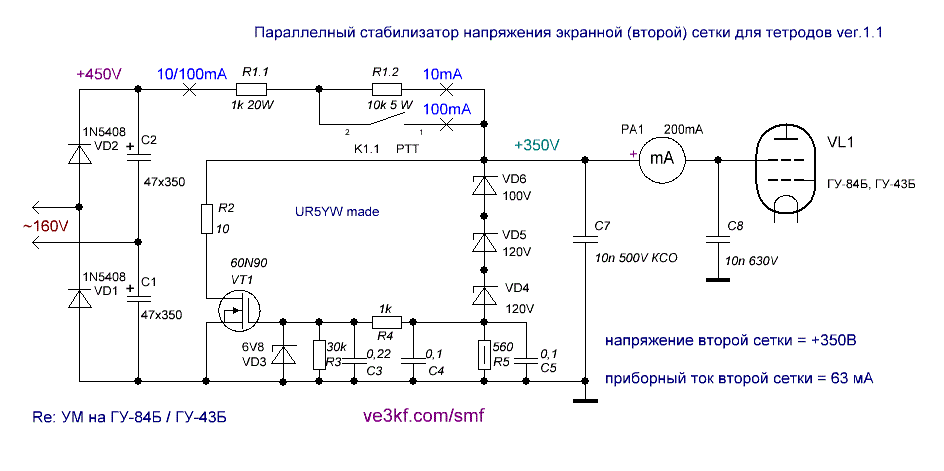

Занимаюсь этой схемой. Как видим здесь две ветви--одна стабилитроны , вторая канал транзистора.R5 --датчик напряжения для транзистора. Я включил вместо постоянного сопротивления переменное 1.5 к и регулируя его смотрел на выходное напряжение .При уменьшении --выходное увеличивается , ну и наоборот.Входное напряж. у меня 474 вольта, стабилитроны---3х817Г и один 817В --итого где то на 375 вольт. Регулируя R5 можно получить интересную картинку- при подключении нагрузки выходное напряжение может Увеличиватся или УМеньшатся.Регулируя R5 можно поймать момент, когда стабильность будет наилучшей Правда этот момент трудноуловим. К выходу стаба у меня постоянно подключено 37 ком --это 10 ма тока , и подключаю/отключаю еще 10ком, еще 37 ма. Павел, я испытывал схему и с лампой -результат похуже был, но в тот момент R5 у меня был постоянным--560 ом.Так что лампа тоже имеет право на жизнь.С лампой будет даже лучше в случае аварии. Только в каждом случае, с разными балластами нужно тщательно отрегулировать R5. В общем --- надо так отрегулировать R5 что бы ток через балласт не менялся при изменении нагрузки. Будет менятся только ток через транзистор+стабилитроны.
Стабилизатор напряжения для С2 тетрода.
Сообщений 31 страница 59 из 59
Поделиться312020-12-16 04:41:21
Поделиться322020-12-16 04:52:44
Вот стаб отличный
Здравствуй Евгений, помню тебя. Спасибо, но это-же последовательный стаб. И опять диоды! Уж сколько раз говорили нам умные дядьки, что нельзя так.

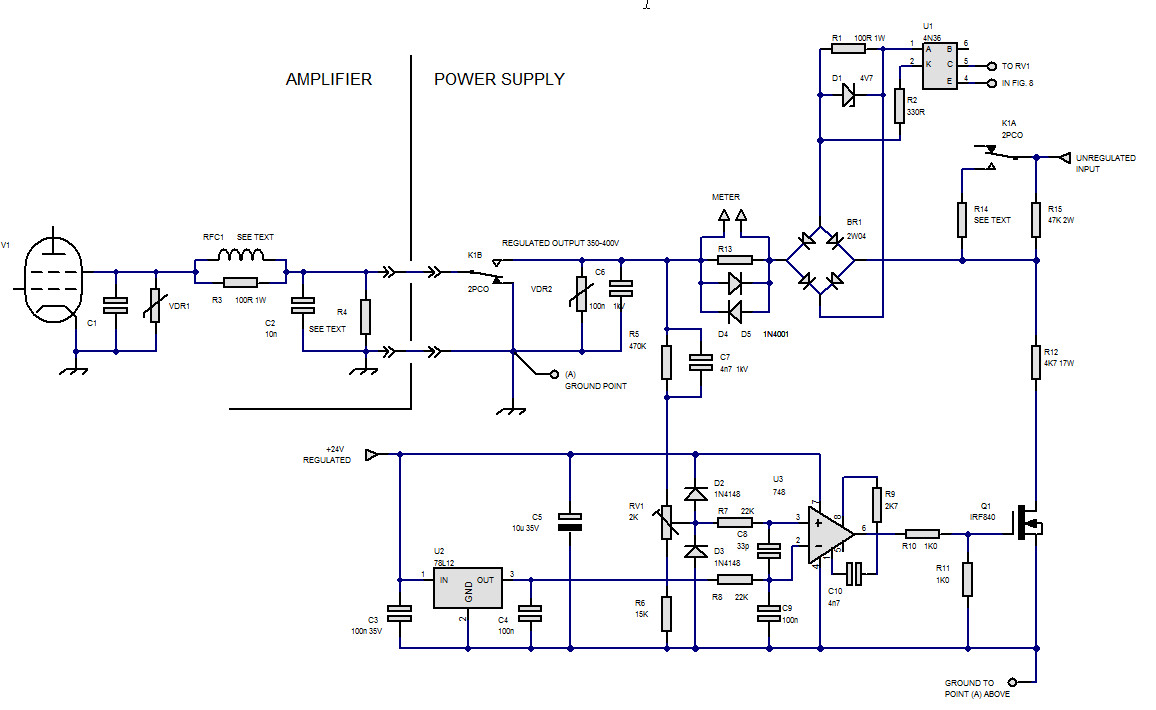

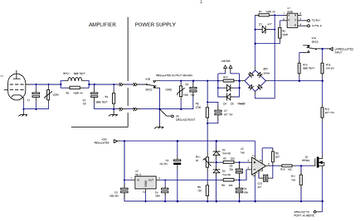

Вот почитай , если интересно, что я сегодня наэксперементировал. Хорошая схема(для тетродов, а я бы сказал для всех ламп) у G3SEK. Никак не найду микросхемку для этой схемы.
Поделиться332020-12-16 06:23:29
Никак не найду микросхемку для этой схемы.
https://tda2000.ru/search/?q=ua748&s=Поиск
https://www.chipdip.ru/search?searchtext=ua748
https://www.einfo.ru/ua748/
Отредактировано R0SBD (2020-12-16 06:27:43)
Поделиться342020-12-16 08:31:12
Заказал в чип-дип . 680р за 3 микросхемы с пересылкой. Установил стаб(ваша схема нижняя) в лайнер. Работает терпимо. R5 у меня получилось 300 ом. Просадка 1 вольт при токе нагрузки около 37 ма. Вот придут микросхемы сделаю тот стаб. G3SEK. У меня все сделано , только вставить микросхему в панельку. Если вам интересно --могу описать что получается. Если получится, конечно, если не встретися какая нибудь пакость.
Отредактировано rv6hll (2020-12-16 08:32:12)
Поделиться352020-12-16 09:40:00
- Пользователь
- Сообщений: 851
Если вам интересно --могу описать что получается.
Даже надо.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться362020-12-16 11:12:55
Даже надо.
Хорошо, Евгений. Самому интересно-так ли хорошо работает эта схема, как описано в статье- отслеживаются "малейшие" изменения напряжения "в широком диапазоне частот". Сюда напишу. Петр.
Поделиться372020-12-16 11:46:57
- Пользователь
- Сообщений: 851
Самому интересно-так ли хорошо работает эта схема
Надо Олега спросить, может у него есть новые разработки . Всё что он мне делал всё работает.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться382020-12-16 13:22:09
Надо Олега спросить
Олег --это кто?
Поделиться392020-12-16 20:21:56
Если вам интересно --могу описать что получается.
Я собрал эту схему (g3sek), у меня работает нормально. Единственно не попробовал поставить вместо входного баластного резистора, который сейчас у меня 250ом (100вт) управляемый транзистор, чтобы увеличить диапазон стабилизации по большему диапазону входного напряжения, ну по задумке так должно получиться... Может когда уже буду собирать в корпус, попробую этот вариант.
Отредактировано R0SBD (2020-12-16 20:26:23)
Поделиться402020-12-16 22:36:26
Я собрал эту схему (g3sek), у меня работает нормально.
Красота! Когда сам можеш собрать-это хорошо , конечно. Значит есть знания и опыт. А как приятно , когда ты собрал, включаеш и оно почему-то работает и даже дым не пошел. Ну а для тех кто изготовить не могут, есть вот такие фирмы,или не знаю как их назвать , в Донецке, Новосибирске, да и так по Расее сколько самодельщиков. Тоже большое дело делают ребятишки.
Поделиться412020-12-17 02:26:41

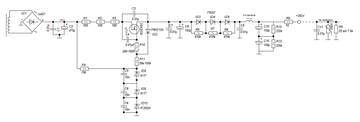

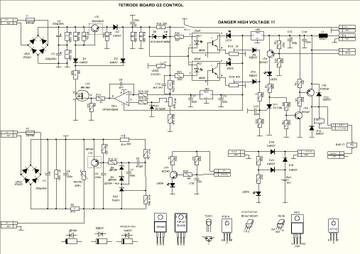

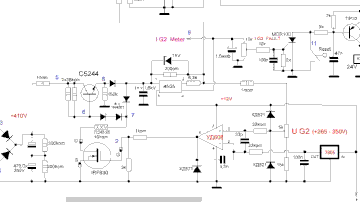

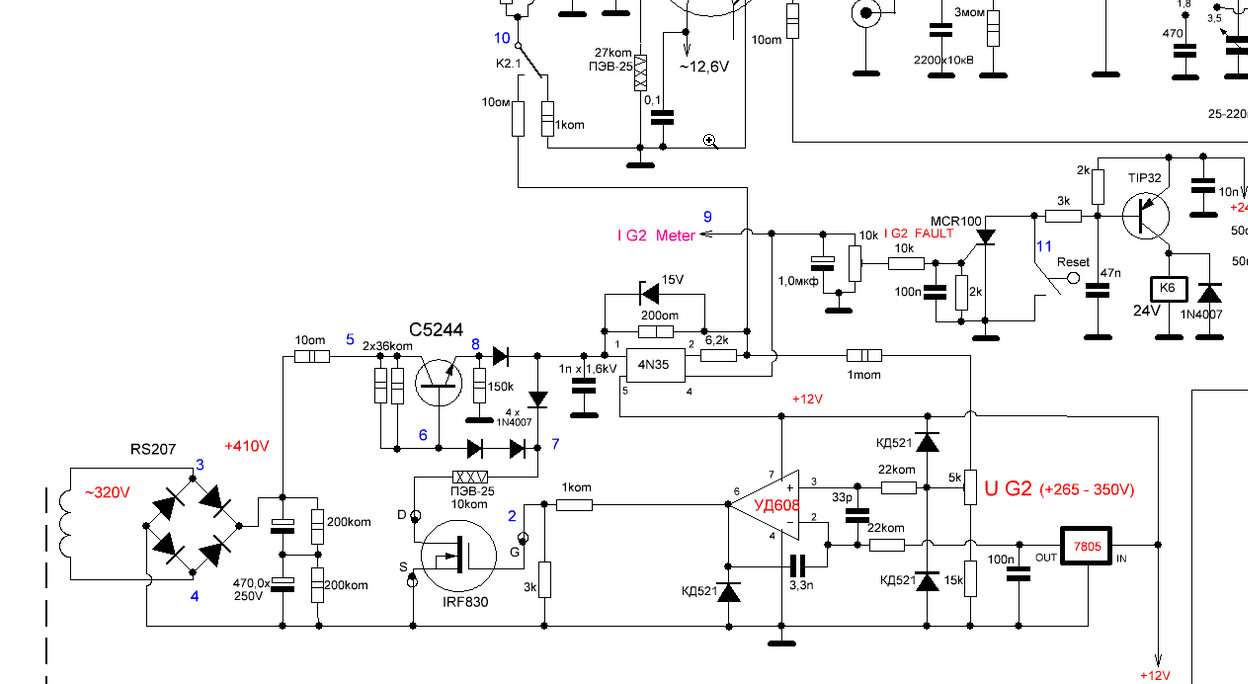

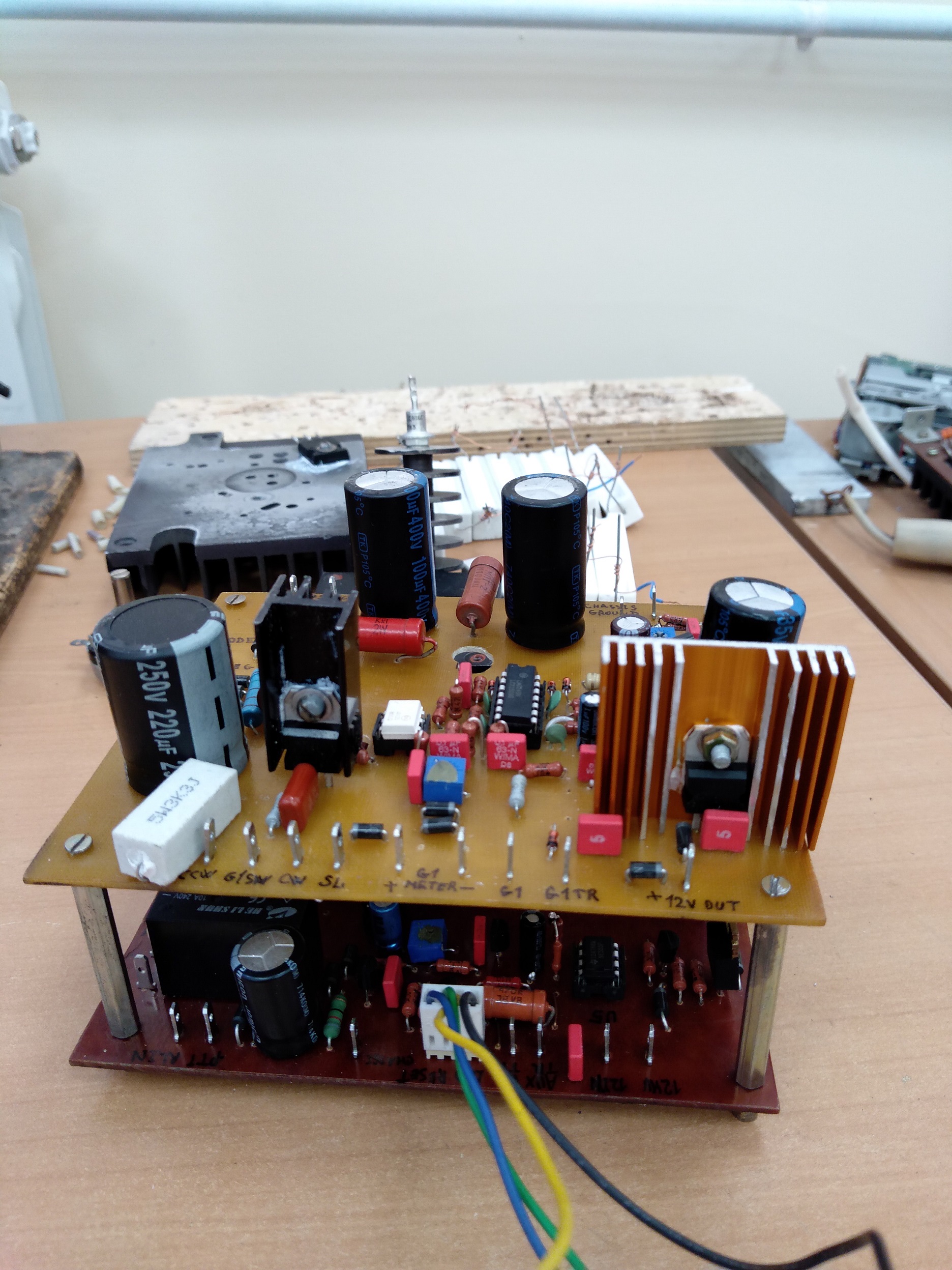

Выложу ещё одну схему для коллекции, вместо ua748 стоит 140уд608:
Есть печатка, могу выложить. Схема есть в формате .spl , сюда не дает вставить этот стандарт. Если надо, могу выслать на почту, ну или в гугл диск положить, зиповские файлы тоже нельзя вставить сюда..
Отредактировано R0SBD (2020-12-17 02:35:22)
Поделиться422020-12-17 10:24:00
- Пользователь
- Сообщений: 30
Спасибо, но это-же последовательный стаб. И опять диоды! Уж сколько раз говорили нам умные дядьки, что нельзя так.
Не согласен. Во-первых схемы отличаются. Во-вторых, правильный последовательный стабилизатор допускается использовать с тетродами.
Вы посмотрите внимательно на схему. Куда потечет обратный ток экранной сетки?
Стабилизатор будет работать последовательный хоть с диодами, хоть без, только в том случае, когда имеется антидинатронный резистор, который нагружает стабилизатор на ток бОльший чем обратный ток экранной сетки, плюс варистор для защиты от перенапряжения при простреле. И как правило, у тетродов обратный ток экранной сетки гораздо меньше чем прямой, из этого следует последовательный стабилизатор гораздо экономически выгоден в плане КПД. При параллельном стабилизаторе, ток через транзистор надо задавать больше чем прямой ток экранной стеки, иначе напряжение будет просаживаться.
Идеальный стабилизатор для экранной сетки это гибридный, когда в одной схеме и последовательный и параллельный, такой стабилизатор имеет максимальный КПД и не греется на хх без применений дополнительных мер.
Отредактировано Oleg (2020-12-17 10:28:39)
Поделиться432020-12-18 00:45:38
Выложу ещё одну схему для коллекции
Спасибо, но это тоже самое что и у Новосибирского Николая. А откуда взята эта схема? Что там пишут?
Поделиться442020-12-18 01:28:20
Не согласен
Обратный ток потечет через R5.Потушит он конечно динатронное напряжение . При напряжении 350 в через 9 ком потекает 38 ма. А через весь стаб --50ма , где-то .Так? Итого --18 ватт. Параллельный стаб будет кушать не меньше, конечно.Но обратный ток он загасит лучше, потому что его сопротивление меньше. Насчет динатронного тока. При правильной связи с антенной он не такой уж большой. Лиш в некоторые моменты стрелка немного уходит влево. Так что способность стаба хуже или лучше поглощать напряжение (или ток, как хотите) не самый важный показатель я бы сказал.Главное коэффициент стабилизации, то биш линейность усиления. Обеспечит ли ваша схема такую же стабильность напруги как схема G3SEK? Петр
Добавлю вдогонку==я забыл написать линейность большими буквами
Отредактировано rv6hll (2020-12-18 01:31:19)
Поделиться452020-12-18 01:48:19
А откуда взята эта схема? Что там пишут?
Это схема с форума RA3YBW, с его сайта, он говорит, что хотел сделать схему стаба из тех деталей, что есть у него в наличии, а так по мотивам g3sek. По мотивам , да не совсем. Он применил комбинированную схему, последов. и параллельных стабов, в чем её(схемы) плюс.
Идеальный стабилизатор для экранной сетки это гибридный, когда в одной схеме и последовательный и параллельный, такой стабилизатор имеет максимальный КПД и не греется на хх без применений дополнительных мер.
О чем я тут и говорю, и приводил схемы подобных комбинированных стабов. Но народ то хочет как попроще..
Отредактировано R0SBD (2020-12-18 01:53:04)
Поделиться462020-12-18 03:06:04
Это схема с форума RA3YBW
Понял, а он сам взял эту схему с CQHAM. Только вот хоть бы кто нибудь из них написал бы о том какова же стабильность напряжения на выходе этого стабилизатора. Не написал ни этот Брянский волк, ни Бутенко, у которого он подсмотрел схему, ни Новосибирский Николай . Красивые лайнеры делает Николай Василенко, и цены правда красивые, но не эти ли красивые лайнеры перья бросают на полдиапазона? Ну не работает 140уд608 в этой схеме как надо.
Поделиться472020-12-18 03:43:12
- Пользователь
- Сообщений: 851
Стабилизатор будет работать последовательный хоть с диодами, хоть без, только в том случае, когда имеется антидинатронный резистор,
Пётр, схема Олега , которую я привел, прекрасно работает много лет на нескольких УМ. Прекрасная стабильность, не сложная. И проверенная! По пробуйте.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться482020-12-18 05:25:48
Стабилизатор будет работать
Да разве я спорю-- будет работать. Только, Евгений, надо бы приводить хоть какие-то цифры. "Прекрасно работает" -это просто слова, извиняйте.Насчет попробовать--много чего я пробовал, лет наверное за 40. Столько перепалил деталей-убивать пора.Сейчас в лайнере работает схема из поста 31. Почитай, если желаеш. Просадка вольта 3-4. Вот придут микросхемки --запущу схему G3SEK. Не найду крутизну транзистора 2SK2039.В схеме Олега который. Там нужен транзистор с возможно большей крутизной, или составной делать.
Поделиться492020-12-19 22:13:03
Схема, которую предлагает Евгений, у меня работает уже давно и ни в одном УМ. Параметры прекрасные, к примеру, при напряжении на выходе 720 Вольт и токе нагрузки до 0,5 А напряжение проседает на 4-5 Вольт, что на мой взгляд, не принципиально, но опять же , я всё равно дую на радиатор. Конечно, при токе нагрузке до 100 мА может хватить и рассеивания тепла радиатором и резисторами, всё зависит от величины резистора и того, сколько напряжения упадёт на переходах транзисторов. В данном случае, на большой плате перед вентилятором два транзистора на радиаторе, обеспечивают 650 Вольт стабилизированного напряжения при токе нагрузки до 180 мА, охлаждать по любому, слева такой же стабилизатор для С2 ГУ 74Б, 250 Вольт выходного напряжения и ток не более 30 мА, в этом случае дуть не нужно. Вариантов масса, выбирайте сами.
Поделиться502020-12-30 10:43:57
http://forumupload.ru/uploads/000e/73/7c/384/815207.jpg
http://forumupload.ru/uploads/000e/73/7c/384/461181.jpg
http://forumupload.ru/uploads/000e/73/7c/384/770336.jpg

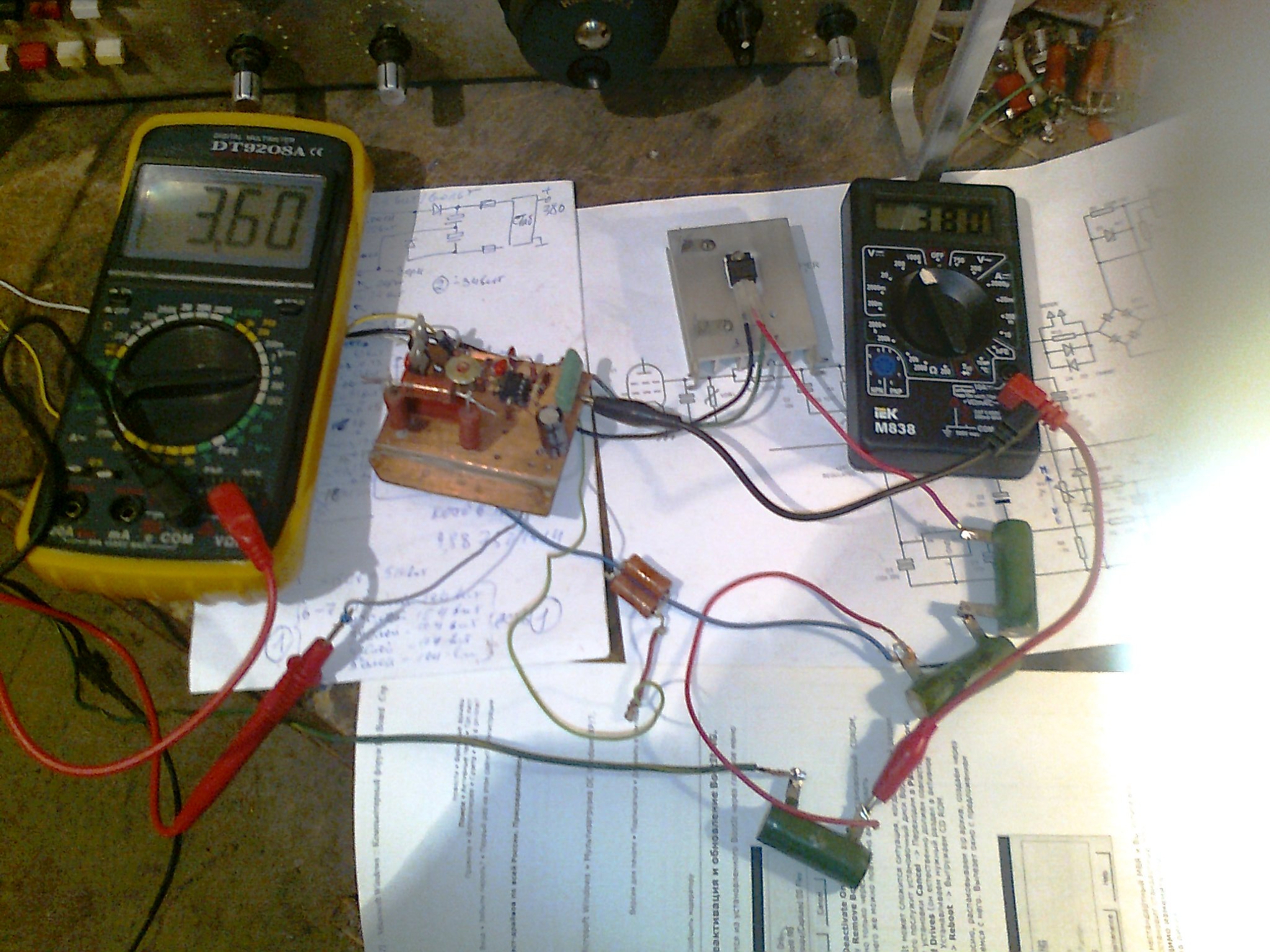

Получил микросхемки UA748CN. Вставил в панельку, подпаял все что надо, включил, установил выходное 380 вольт (видно на малом тестере).На затворе IRF840 при этом --3,6 вольта--на большом тестере. При подключении нагрузки 16 ком --ток 23ма--это напряжение падает до 3,5 вольта. Крутизна транзистора ведь большая .Сопротивления взял навскидку R12-4.5ком, R14-1ком. Напряжение на входе подал пока поменьше --450 вольт. Я всегда подаю на вторую сетку 380 вольт, и на входе стаба будет побольше , конечно. Выходное напряжение стоит мертво. Плата 7 на 7 см. Она будет привинчена к радиатору и все это вставится в подвал лайнера. Радиатор возьму побольше, чтобы поместить еще и мощный биполярный транзистор. По второй схеме. Лучше схема видимо работать не будет, куда еще лучше, но пусть будет лучше транзистор , чем мощный R14. Но сначала попробую конечно, как всегда на столе. Напряжение пульсаций, шумов, на выходе всего 50 мв (!) А микросхема 140уд608 в этой схеме у меня не заработала.
Отредактировано rv6hll (2020-12-30 10:50:58)
Поделиться512021-01-14 03:36:44

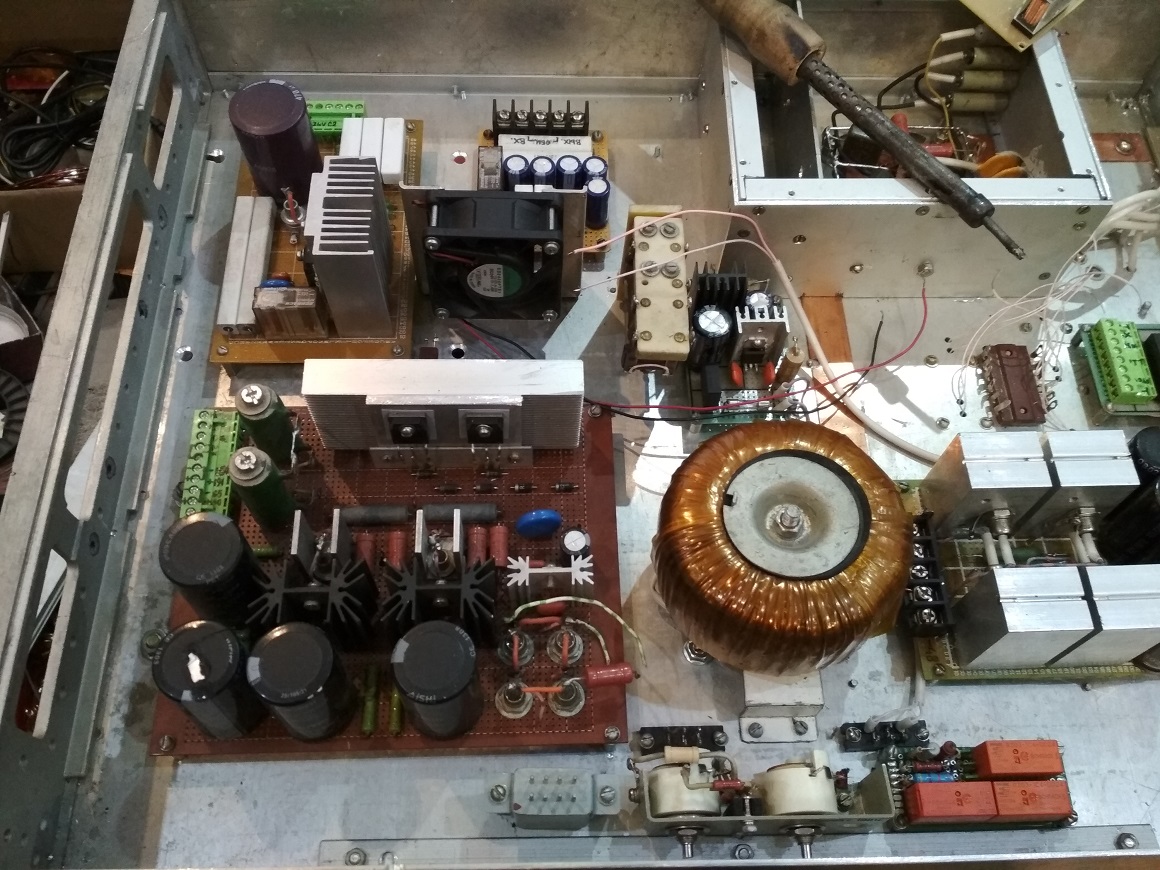

Что-то никто ничего не спрашивает. После испытания на столе вставил стабилизатор в лайнер.
R14 -1ком 10 ватт, R12-2ком 20 ватт . Напряжение на входе 455вольт. Резистор с сетки на корпус-32 ком 4 ватта.Выходное напряжение 380 вольт(я всегда подаю на вторую сетку чуть больше чем положено). По расчету схему можно нагружать на ток до 40 ма. И на столе все было чудно. Но гладко было на бумаге. Я устанавливаю связь с нагрузкой такой, чтобы ток на приборе возрастал на 5, максимум 10 ма(изначально прибор показывает 12ма -ток протекающий через 32 ком с сетки на корпус). Из лайнера временно вывожу провод с выхода стаба и подключаю тестер ДТ 9208-он не реагирует на вч наводку, другие реагируют. При разговоре , при громких звуках, наблюдались колебания напряжения до минус 3 вольта и даже до плюс 2-3 вольта. Тоесть стаб выходит из режима стабилизации и при прямом токе и при обратном. Сказываются и провалы -до 5 вольт - входного напряжения, а главное -миллиамперметр, он все-таки "ленивый" , и не может показать нам истинные токи, прямые и обратные.А они , в импульсе, видимо большие. Можно подключить ёмкость 470 мкф , тогда все нормализуется-провал иногда бывает 1 вольт, а возрастания нет совсем. В прошлом сообщении я написал--шумы и пульсации на выходе 50 мв---не 50 а 5 мв. Ну что, нормальный стабилизатор. Так же хорошо работает схема из поста 31 , только надо настроить-подобрать R5 ну и балласт. Да и емкость подключить . Так что , если для кого-то схема G3SEK покажется сложной - вот вам вариант. Пока стаб был на столе собрал схемку на транзисторе - вместо балласта- но что-то ничего хорошего я там не увидел и не понял .Ток через канал транзистора составил 8 ма . Да и какой он будет при резисторе в стоке 10 ком. Кто собирается строить мощный лайнер на ГУ-43б и у кого нет особого опыта= транс для питания сеток, накала и прочего нужон ватт на 200. Выпрямитель для второй сетки должен быть достаточно мощным, и обмотку мотать с отводами , вольт по 10 по переменке-очень пригодится может. А для измерения тока второй сетки сделать бы индикатор на светодиодах. Скажем 10 светодиодов от "центра" влево и 10 вправо, для обратного и прямого тока. Конечно индикатор должен калиброватся как-то--загорелся первый светодиод --5 ма , загорелся еще один- еще 5 и тд. Не ли у кого опыта такого?
Поделиться522021-02-09 11:57:47

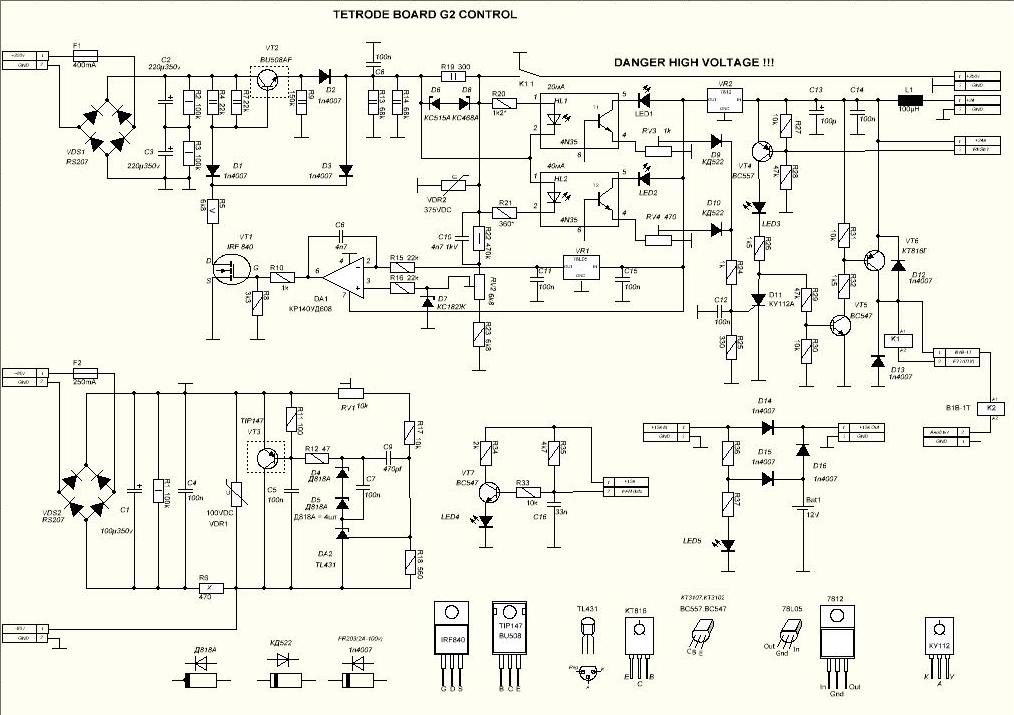

Вот стаб отличный . проверенный и не сложный. как вариант.
Подпись автора
RN7T ex UA6GV, RA6FOA
Друг презентовал кучу транзисторов IPW60R041C6.
50 ампер , 600 вольт.
Можно ли их применить в данной схеме?
Может еще какие есть ньюансы в этих полевиках .
Опыта по ним нет.
Раньше делал стабы на BU508 и не думал,все работало .

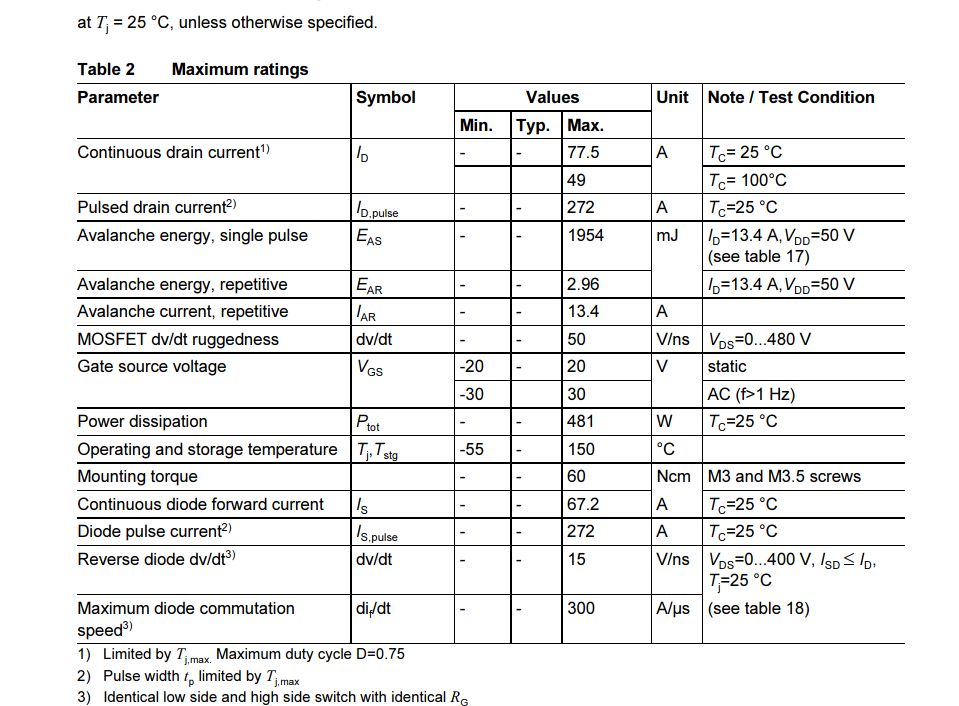

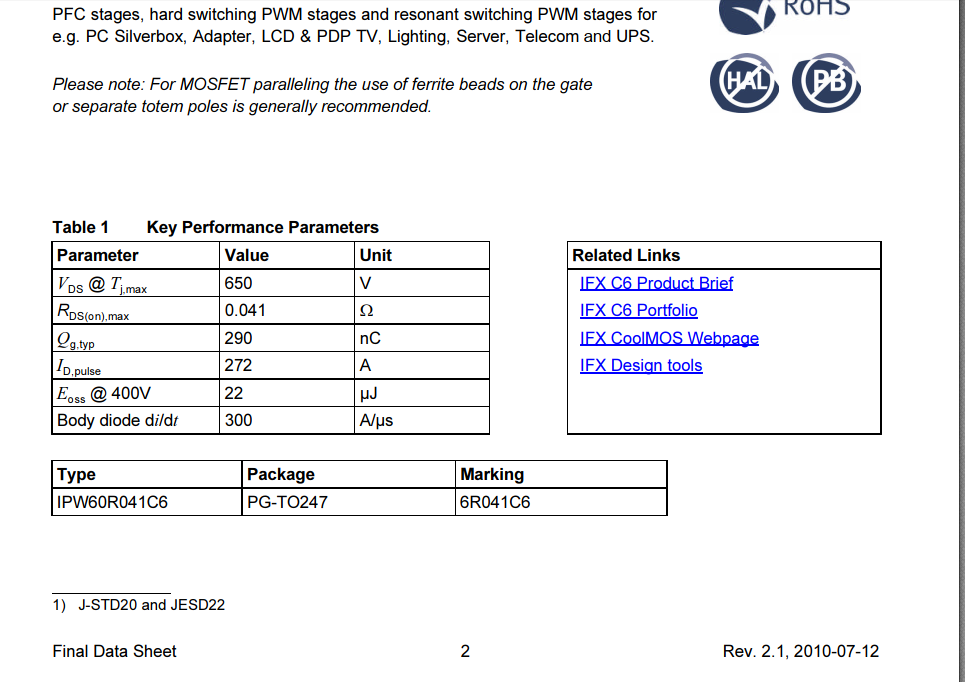

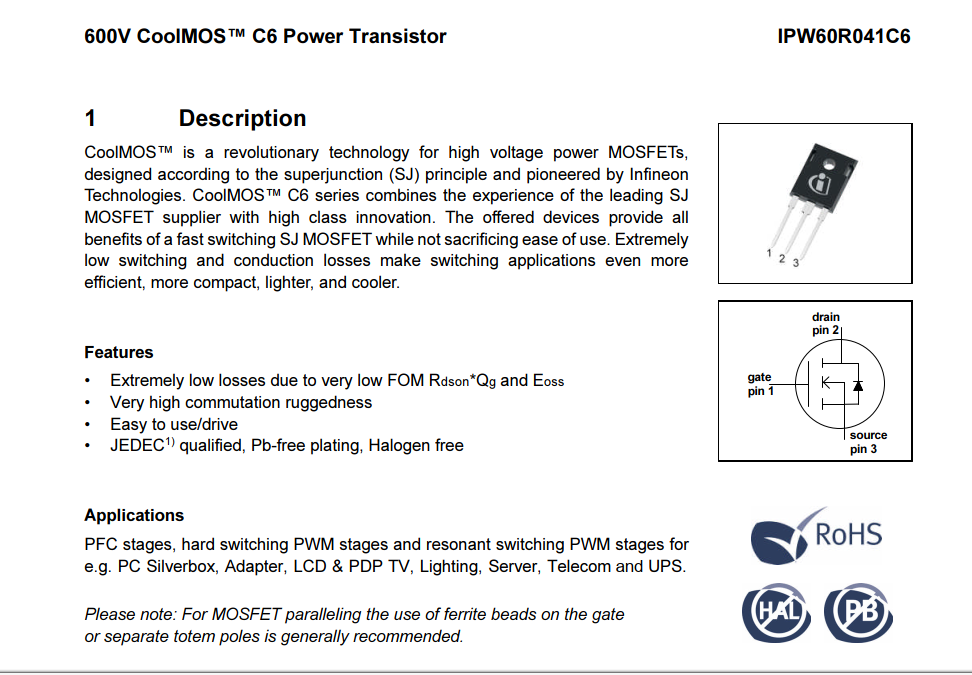

Вот вырезки аз даташита.
Поделиться532021-02-09 12:30:55
50 ампер , 600 вольт.
Можно применять, но следует помнить, что разница напряжения должна быть 300-350 В максимум.
Лучше конечно использовать транзисторы с бОльшим напряжением сток-исток. 800 -1000 В. Ток громадный там совсем ни к чему, а вот напряжение - важно.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться542021-02-09 12:44:28
Понял спасибо.
На стаб у меня придет 400 вольт ,а выходное напряжение будет 280 вольт для гу-74б.
По идее запас есть!
Буду экспериментировать , хочется применить эти транзисторы, есть хороший запас их.
Отредактировано RV3MS (2021-02-09 12:47:32)
Поделиться552021-02-09 12:54:43
На стаб у меня придет 400 вольт ,а выходное напряжение будет 280 вольт для гу-74б.
По идее запас есть!
Это нормально, можно вполне использовать.
Запас это хорошо, хотя правильный стаб будет работать вечно.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться572021-04-08 05:41:48
Речь шла о комбинировании последовательного и параллельного стабилизаторов для С2. Недавно наткнулся на такую схему: http://www.cqham.ru/forum/showthread.php?2909----140&p=48666&viewfull=1#post48666
Поделиться582021-05-02 02:27:03
Мои разработки http://www.qrz.lt/ly3bg/technika/ug.html
- Подпись автора
Vytas LY3BG, LZ2VQ
Поделиться592021-05-02 10:14:12
Полезная ссылка. Нужные схемы.
