"Гибридный" КВ УМ с лампами.

Страница: 1

Сообщений 1 страница 10 из 10

1

  • Автор: Юджин
  • Пользователь
  • Юджин
  • Сообщений: 10

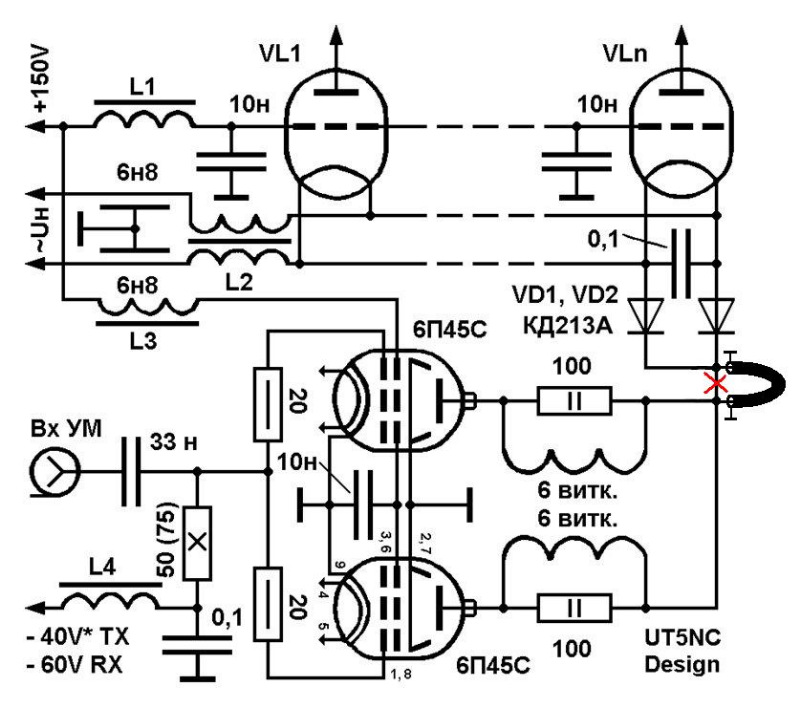

Нашёл интереснейшую схему усилителя UT5NC... Вот описание - http://radon.org.ua/forum/viewtopic.php?t=60
Схема наиболее интересна для применения со стеклянными лампами малой крутизны типа ГК-71 и ГУ-81M... В этом случае на сетки соединённые вместе (см. ссылку) и заземлённые по ВЧ конденсатором, подаётся через дроссель напряжение +200-250V. Очень заманчиво, имея только всего 10Вт мощности с трансивера получить 500Вт или 1кВт...
На мой взгляд в этом двойном каскаде 6П45С можно заменить 2-3 штуками 6П36С, они более дёшевы и их как грязи.... Тоже обладают большим током в импульсе, да и по накалу экономичнее...
Последняя схема внизу для случая размещения такого "гибридного" каскада на задней стенке ранее собранного усилителя. Он соединяется с катодами мощных ламп коротким отрезком коаксиального кабеля.
Кто повторял подобный усилитель, каковы результаты?
https://forumupload.ru/uploads/000e/73/7c/502/t498565.jpg

Отредактировано Юджин (2021-12-05 02:44:30)

2

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Это обычная каскодная схема. Она вероятно и будет работать, вот только диоды VD1/VD2 имеют максимальную рабочую частоту всего 100 кГц и на рабочей частоте к примеру 14 -28 Мс они не будут работать хорошо, либо потери в них будут очень большие. Здесь нужны мощные и обязательно ВЧ диоды.
А получить 1 кВт, при мощности на входе 10 Вт, таки можно куда более простым способом - применив одну лампу ГУ43Б с 75 Ом резистором на входе. Вот и все  :flag:
Ну или же лампу ГУ-74Б.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

3

  • Автор: Юджин
  • Пользователь
  • Юджин
  • Сообщений: 10
Alex_VE3KF написал(а):

А получить 1 кВт, при мощности на входе 10 Вт, таки можно куда более простым способом - применив одну лампу ГУ43Б с 75 Ом резистором на входе.

Александр, ну эта схема  для тех кто любит стеклянные лампы и не любит обдувы...

4

  • Автор: Юджин
  • Пользователь
  • Юджин
  • Сообщений: 10
Alex_VE3KF написал(а):

Здесь нужны мощные и обязательно ВЧ диоды.

А какие?

5

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Юджин написал(а):

Последняя схема внизу для случая размещения такого "гибридного" каскада на задней стенке ранее собранного усилителя. Он соединяется с катодами мощных ламп коротким отрезком коаксиального кабеля.

Вариант "транзистор в катоде" заменен на "лампа в катоде".
Нагрузка для предусилителя будет динамическая со всеми вытекающими последствиями.

Alex_VE3KF написал(а):

Это обычная каскодная схема.

.... и недостатков у нее хватает.

Alex_VE3KF написал(а):

таки можно куда более простым способом - применив одну лампу

:cool:

6

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Юджин написал(а):

А какие

Ну хотя бы мощные диоды Шоттки STPS2200. Они намного быстрее могут работать.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

7

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

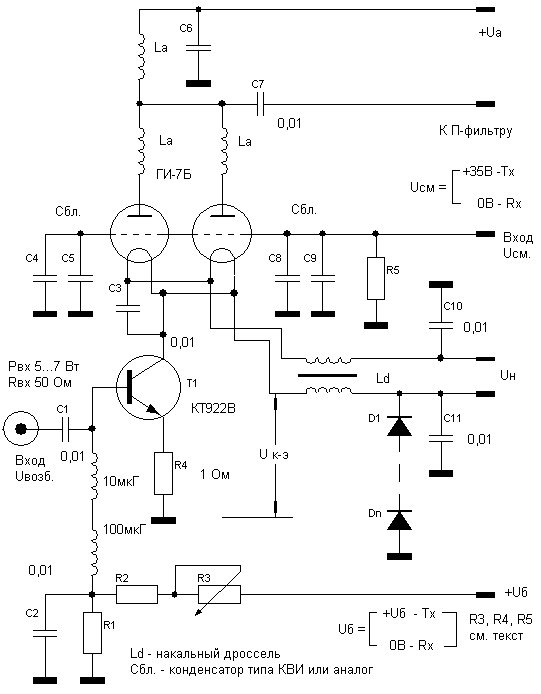

Интересен такой гибрид.... для начала пообсуждать
https://forumupload.ru/uploads/000e/73/7c/255/t862948.webp
https://cloud.mail.ru/public/Qv7G/qrC8PPx3z

Отредактировано mr.Woland (2023-09-08 13:15:55)

8

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
mr.Woland написал(а):

Интересен такой гибрид.

Основное требование к УМ - надежность в работе. Лампы могут работать какое то время с перегрузкой, прострелами и другими неприятностями. А вот транзисторы совместно с лампами, будучи последовательно с ними, оказываются тем слабым звеном, тем тонким местом, которое обязательно порвется, вопрос лишь времени. Поэтому такие сочетание лампа + транзистор, я бы вообще не рассматривал для работы в мощных УМ.
Параллельно использование транзистора возможно, например в стабах 2-й сетки, 1-й сетки. Но никак не последовательное с лампой. Один прострел в лампе(ах) и конец транзистору.  :no:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

9

mr.Woland написал(а):

Интересен такой гибрид

Часто придётся менять транзисторы... Практически ежедневно.

10

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
mr.Woland написал(а):

для начала пообсуждать

Любой вариант с транзистором/лампой в катоде - не лучшее решение.
Критичность режимов и легкость срыва в некачественный сигнал
Требования к монтажу - почти как для схем с ОК  - усиление выше чем ОС
Надежность.. невысокая:)
Поэтому "потрогав руками" такие варианты отказался от них.
Если РА на "семерках" с ОС - внешний "буфер" к маломощному трансиверу
Если есть что-либо кроме триодов - схема с ОК

И никакого шаманства с подбором режимов элементов катодной цепи, никаких замен при довольно частых выходах из строя. А вылетают транзисторы в катоде и при выключенном РА но оставленной антенне зимой. Нарывался на "снегопад - и капец транзистору". Так бы пощелкала статика, пофиг ей с такими микротоками.. но вот транзистору это не по вкусу.
