Здравствуйте!
В этой теме хочу поделиться своим проектом. А точнее показать и рассказать все моменты от сборки антенны и до установки на рабочую высоту.
Как и всем хочется иметь антенну с хорошими параметрами. И как мы понимаем отличные параметры антенны имеют только монобэнды. Такого удовольствия я себе позволить не могу только по одной причине, нет свободного места. Всё занято другими антеннами.
Поэтому выбор сделал в пользу яги на три диапазона. Это 30м., это 17м., это 12м.,   Оригинальная антенна от OPTIBEAM OB9-3WARC .  Оригинал мы себе тоже не сможем сейчас позволить, поэтому это будет клон SAY3-9WARC
Это антенна имеет 2 эл на 30 м. , 3 эл на 17м., и 4 эл на 12м., Бум длиной 6 метров.

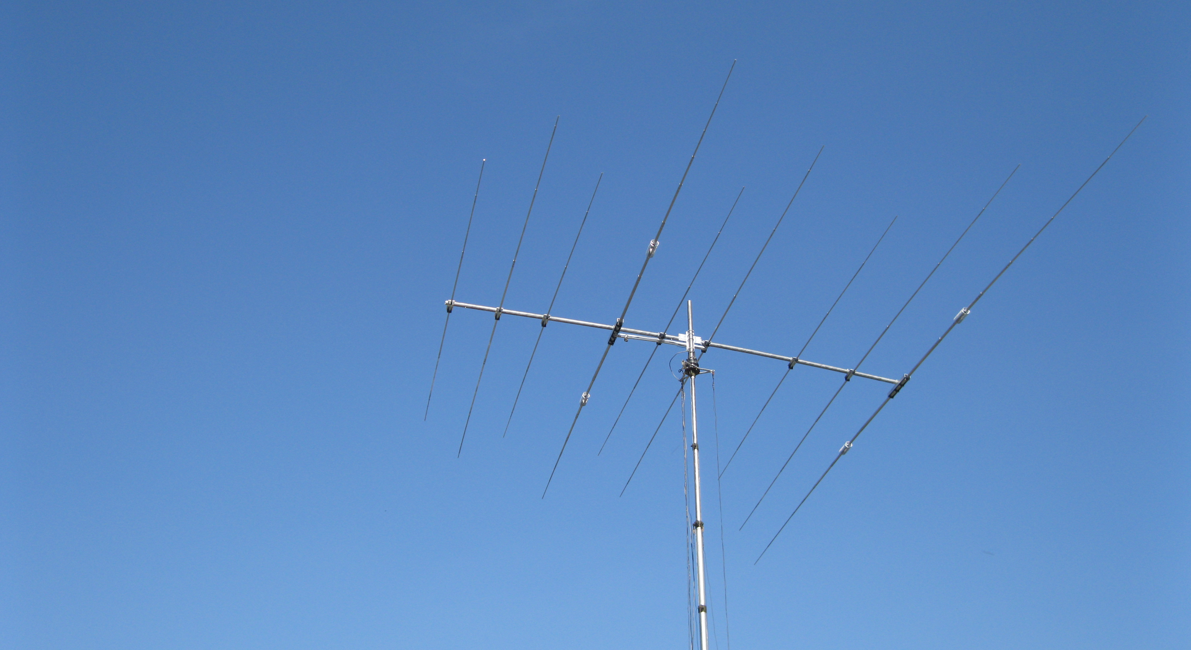

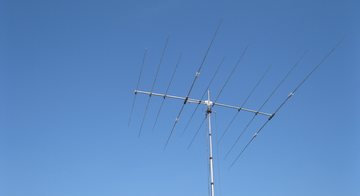

Внешне антенна выглядит вот так :

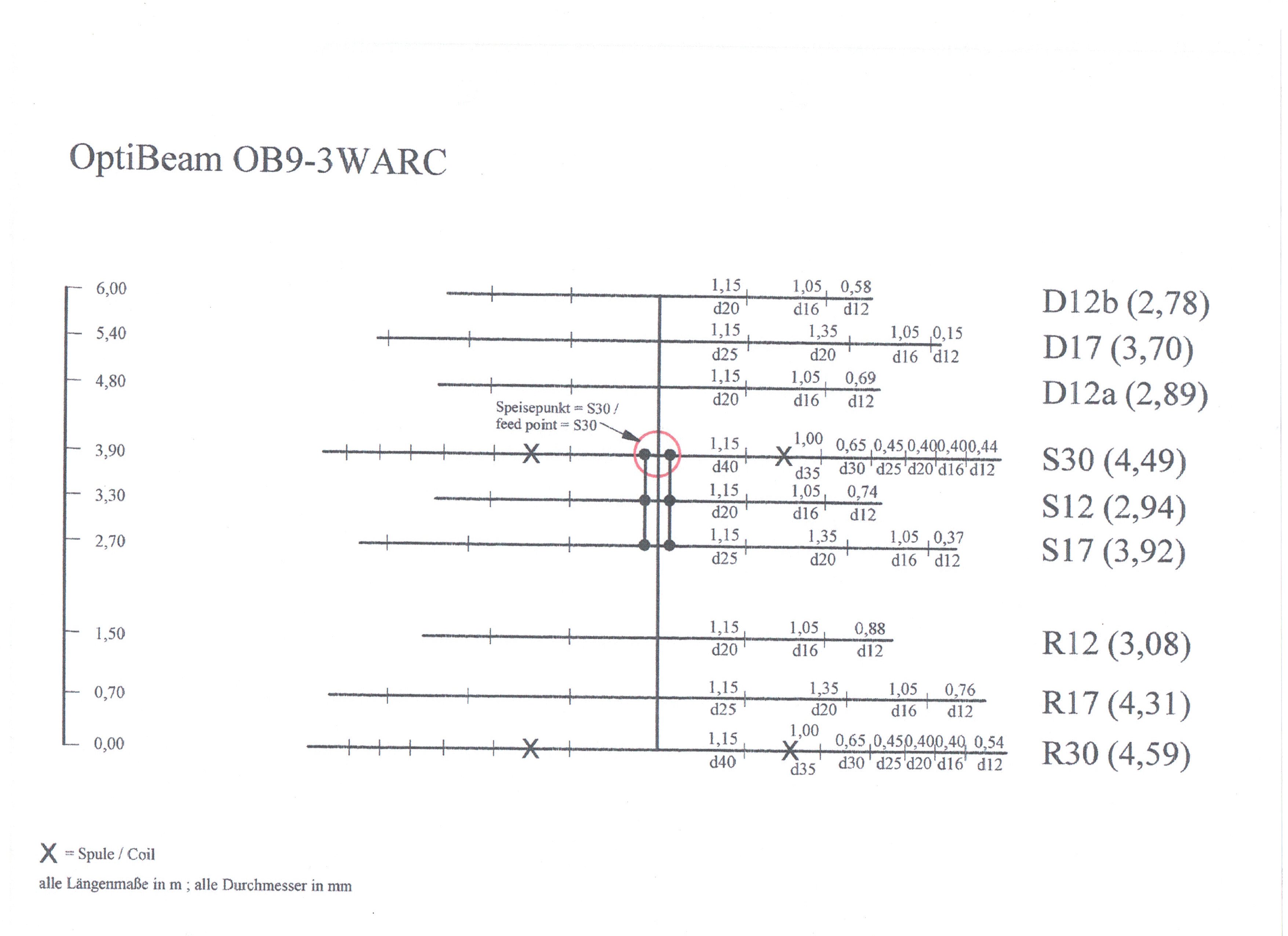

Расположение , длины и диаметры элементов показаны на рисунке:

Запитывается антенна кабелем с волновым сопротивлением 50 ом. в вибратор на 30м.

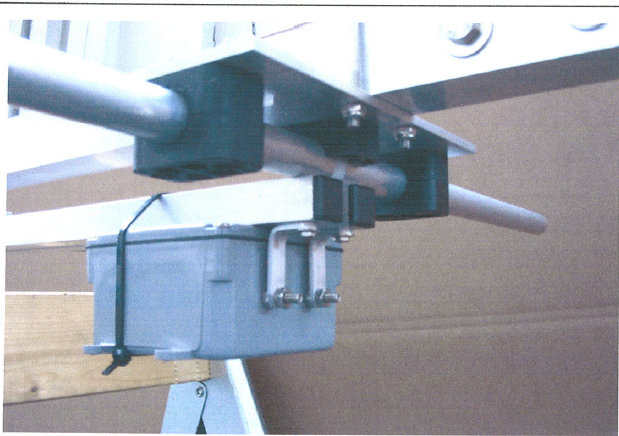

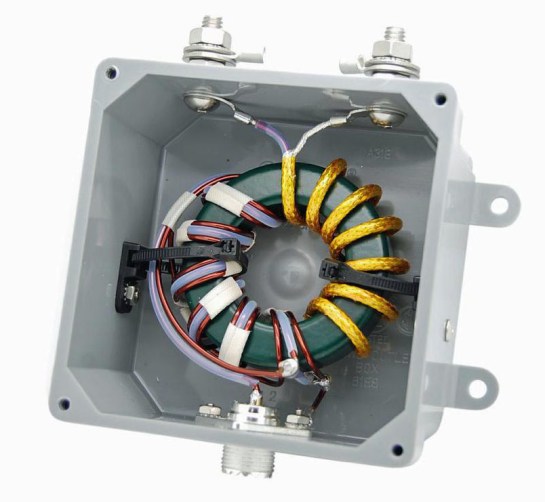

НО, здесь одно существенное НО !! Эта антенна имеет входное сопротивление близкое к 25 ом. Поэтому надо применять широкополосный трансформатор 2:1
О чём написано в мануале:

The OB9-3WARC is fed through a high quality 2 : 1 balun
