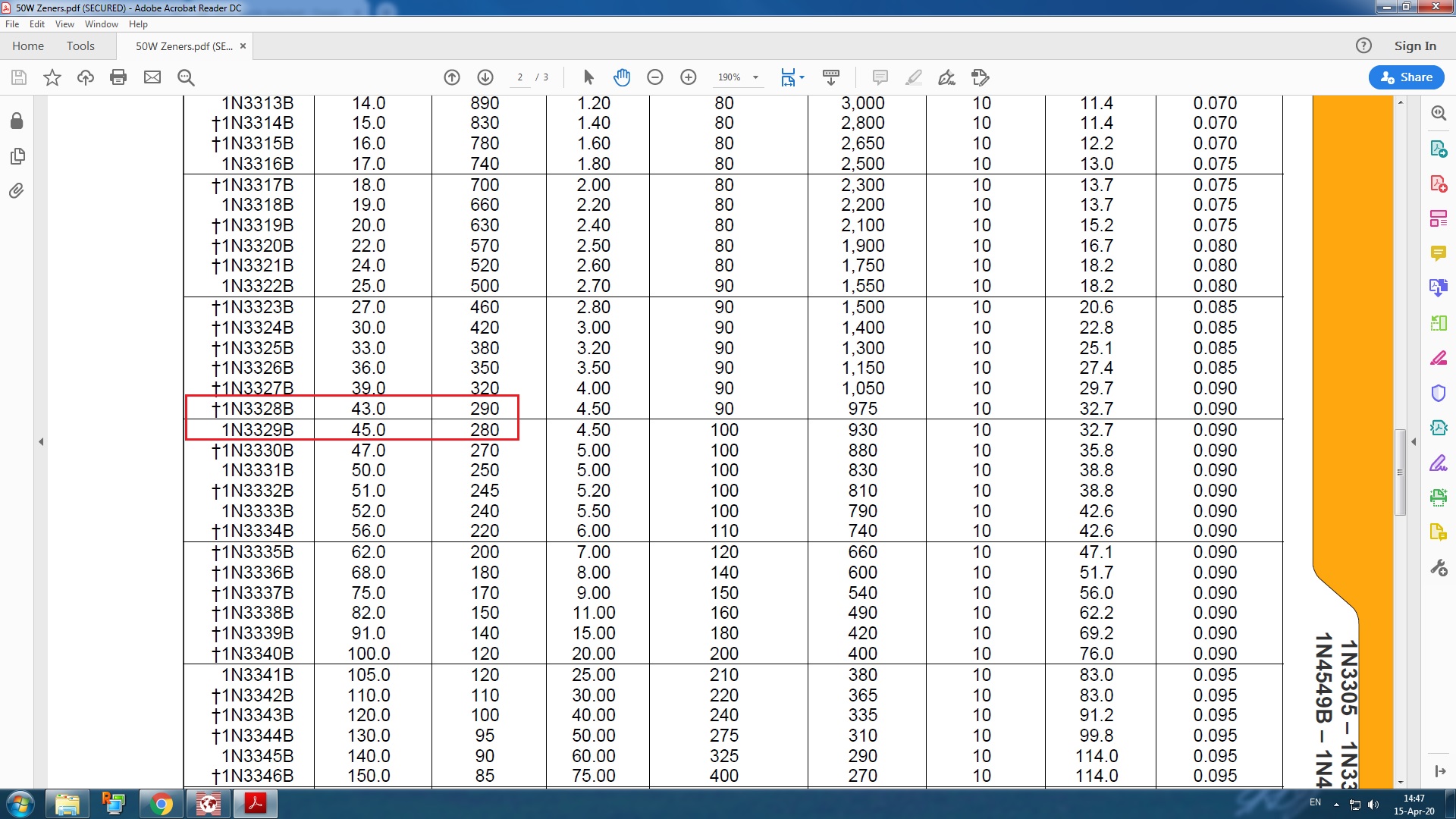

Можно использовать и зарубежные зенеры, если нет отечественных. Вот к примеру зенеры мощные на 50 Вт, под ключ 17. Ток 290 мА при 43В. По 1 в катод. А запирающий зенер маломощный 1N4755A или 54А
Или зенеры 10 Вт, по 2 шт. пследовательно в каждый катод NTE5197A
https://www.nteinc.com/specs/5100to5199 … e5174a.pdf
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

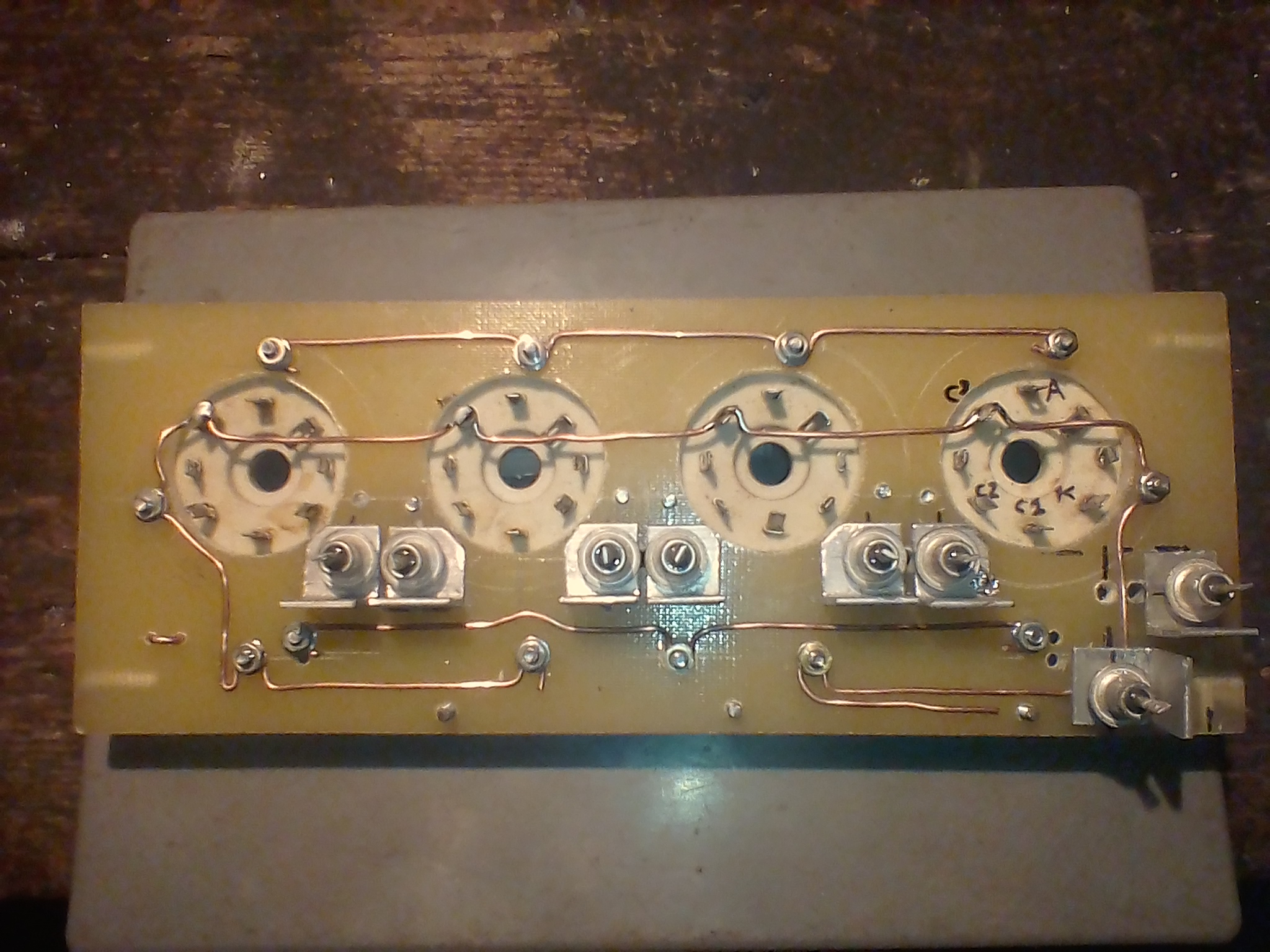

Одно замечание - со стороны выводов панелек. Там шина пройдя на обратном пути замыкается (пайка) В результате образуется замкнутая петля а этого лучше не делать. Такие петли отбирают ВЧ энергию. Разомкните. Не делайте никогда замкнутых петель в УМ.
Под зенерами лучше все же использовать плоские лепестки, так лучше и надежнее контакт
Шину -900В сделаю другую, зенеры придется соединить проводами с помощью лепестков.
Шину -900В сделаю другую, зенеры придется соединить проводами с помощью лепестков.
Правильное решение.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
На катодах будет 0В.
К трем лампам добавил вторые зенеры, думаю для 1-2(с низкой крутизной) ламп не понадобится регулирующий зенер.
К трем лампам добавил вторые зенеры, думаю для 1-2(с низкой крутизной) ламп не понадобится регулирующий зенер.
Отлично.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Кажется нашел решение, как избавиться от мощных зенеров, но плата за это - придется делать умножитель на 4. Для ламп ГУ50 используется утроение напряжения, а четвертое плечо используется для получения минуса для стаба 1-х сеток.
Не знаю, какой вариант лучше, но выбор есть.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
плата за это - придется делать умножитель на 4. Для ламп ГУ50 используется утроение напряжения, а четвертое плечо используется для получения минуса для стаба 1-х сеток.
Причем "вниз от минуса утроения" кондеры могут быть совсем небольшой емкости и, как следствие, габаритов
Где то видел такую схему тоже на полтинниках. Давайте рассмотрим схему, как в таком варианте сделать отдельное смещение для ламп?
как в таком варианте сделать отдельное смещение

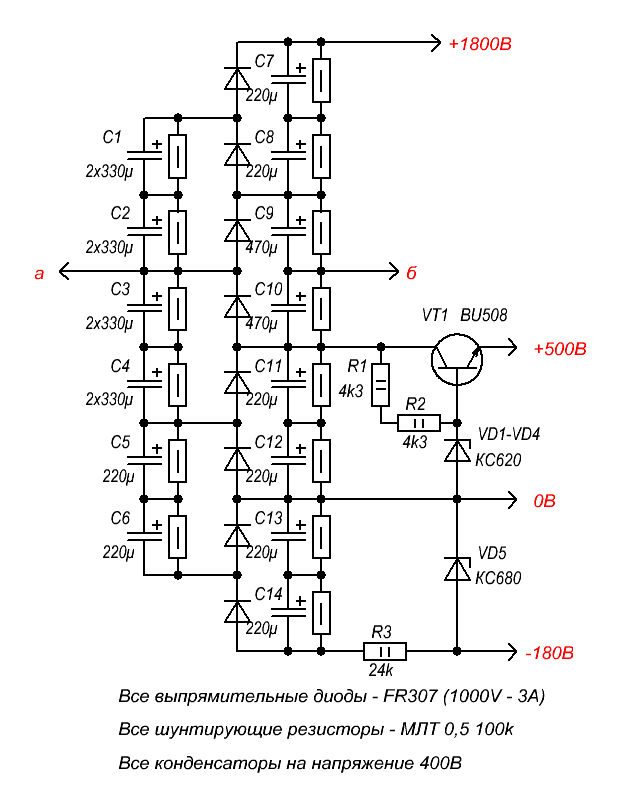

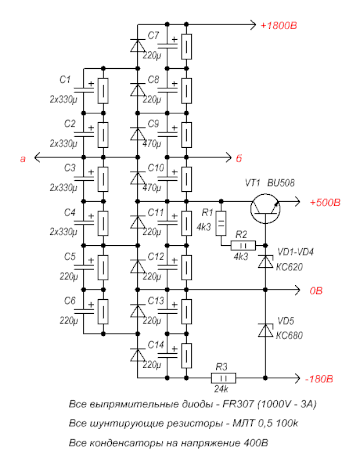

Вот рабочая схема от автора "Клопика"
Дорабатывайте.
Всего-то выкинуть лишнее.
Но принцип, что становится "силовой землей" вполне понятен.
От этой печки и отталкивайтесь.
Или к Вашему утроителю дорисуйте плечо до учетверения сами. Только номинал этих кондеров можно брать намного меньшим, чем те, что питают цепь анодов.
По раб. напряжениям - так же, как в анодной цепи.
Или к Вашему утроителю дорисуйте плечо до учетверения сами.

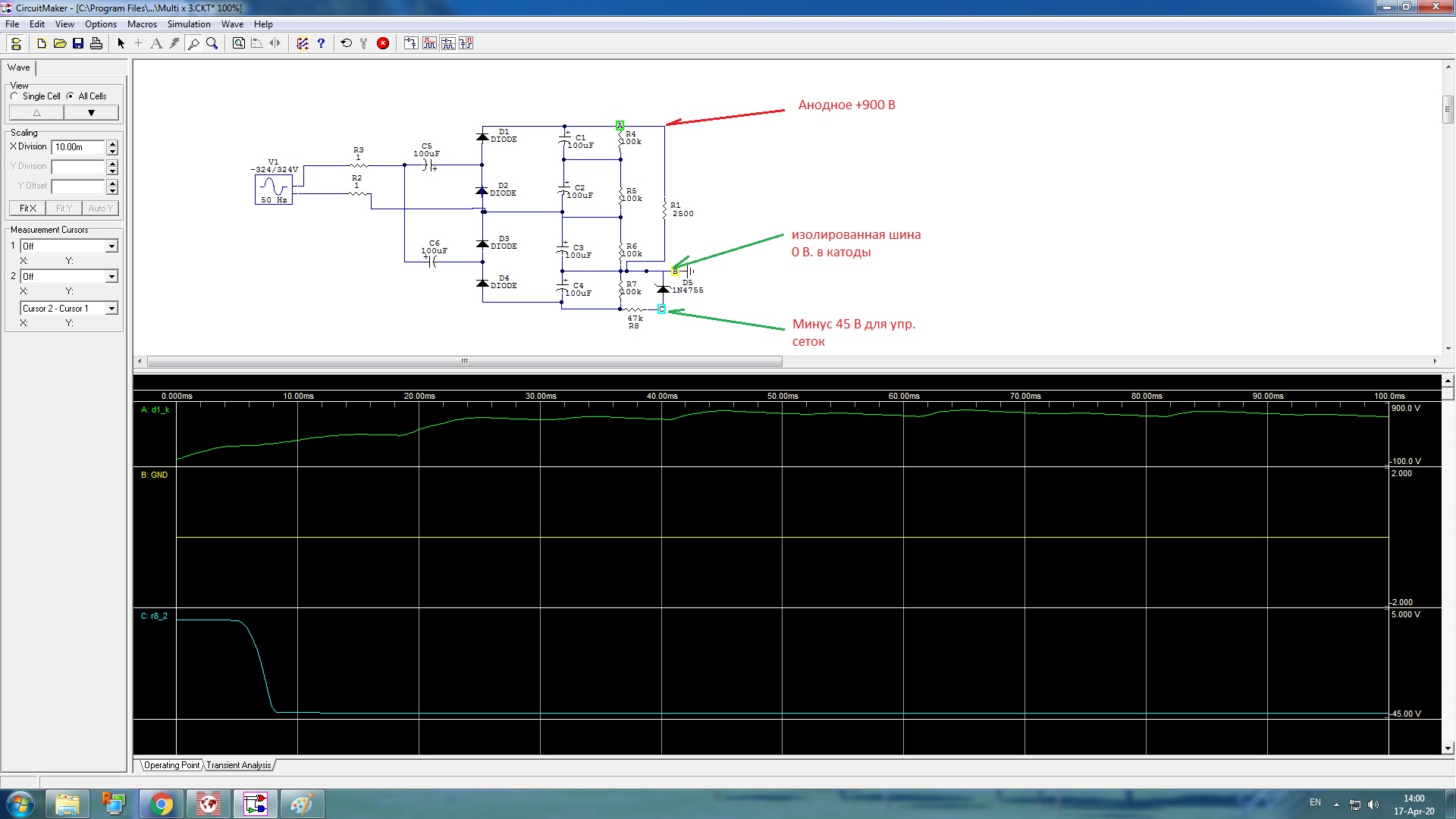

Вот умножитель на 4. Уменьшение емкости отриц. плеча дает сразу уменьшение анодного, поэтому его лучше не изменять. Мощность резистора R8 4 Вт при токе через зенер 9 мА.
Все кондеры 100 мк х 350 В.
Все диоды типа 6А10
На эпюрах - вехняя ячейка 900 В анодное.
Ниже - общая шина 0 В. Именно от этой шины все измерения(точка референса)
Еще ниже - отриц. смещение для сеток.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Тогда БП увеличится в размерах и в цене.
Вот рабочая схема от автора "Клопика"
Толя, ты уверен, что эта схема даст 1800 В относительно шины?
При нагрузке 0,6 А(УМ 34Б-1) такой умножитель выдает 1500 В, даже с кондерами по 2000 мкФ каждый.
А чтобы он выдывал 1800 В, нужно шину брать от самой нижней точки умножителя, но тогда невозможно получить минус.
Похоже делать следует так - если нужно на аноде 1800 В, то нужно делать умножение на 5, но за счет ступени на смещение, останется на аноде как после умножения на 4. Одна ступень умножения не учитывается, но зато получается взять смещение.
Так и с ГУ50 БТР. Берем умножитель на 4 и за счет одной ступени умножения , анодное получается как после утроителя т.е. 900, но зато получаем смещение.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
ты уверен, что эта схема даст 1800 В относительно шины?
Ты меня озадачил.
Скажу честно, это взято, кстати, с нашего форума. И я в том числе ее упоминал, но!! не всматривался.
Сейчас посмотрел - ага - у меня иная схема.
Потом буду на компе - скину.
Кстати, и где-то была в евб виде.
Но вот ставить транзистор так как Августовский я бы не стал.
Ты меня озадачил.
Вот твоя схема, только с кондерами по 2000 каждый. Резистор нагрузки я задал на всего на 0,45 А, даже не на 0,6 А. Я ячейках внизу показаны напряжения относительно референса(шины)
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Вот так поточнее видно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Есть и еще вариант для получения смещения - наличие дополнительной обмотки на накальном тр-ре.
Плюс выпрямителя смещения на изолированную шину умножителя. А минус через праметрический стаб, дроссели и на сетки ламп.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Доп. обмотки на накальном трансе нет. Буду надеяться что смогу найти 5шт Д816Д и схема заработает как надо.
смогу найти 5шт Д816Д
Не вариант?
http://www.kanash-info.ru/unit/radiomir-magazin.html
Или
http://www.kanash-info.ru/unit/radiodetali-g1824.html
Ближе поиск ничего не дал, но 30км - не 300.. и не минимальный заказ как у некоторых "от 500 рублей"
Вполне можно и съездить.
Плохо, что сайтов у магазинов нет, только телефон.
Это если ни у кого поблизости в тумочке нет.
В первом магазине обычно покупаю, но там врядли есть советские. В радиусе 100км можно найти.

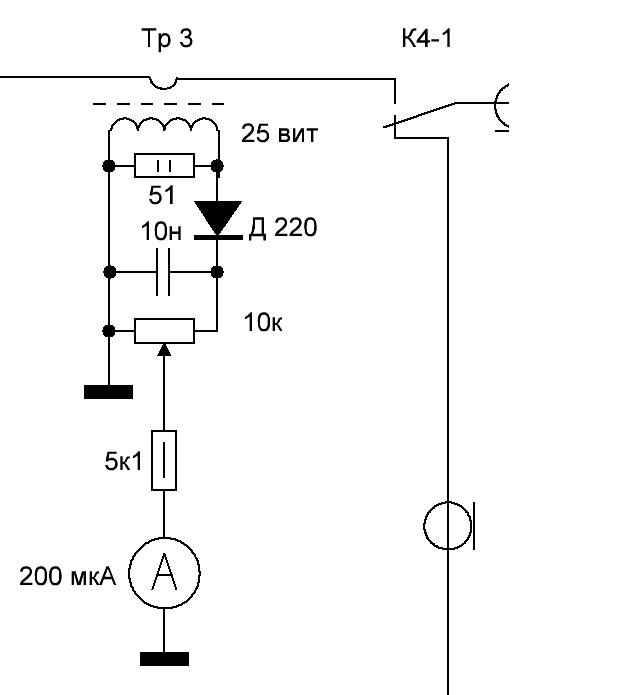

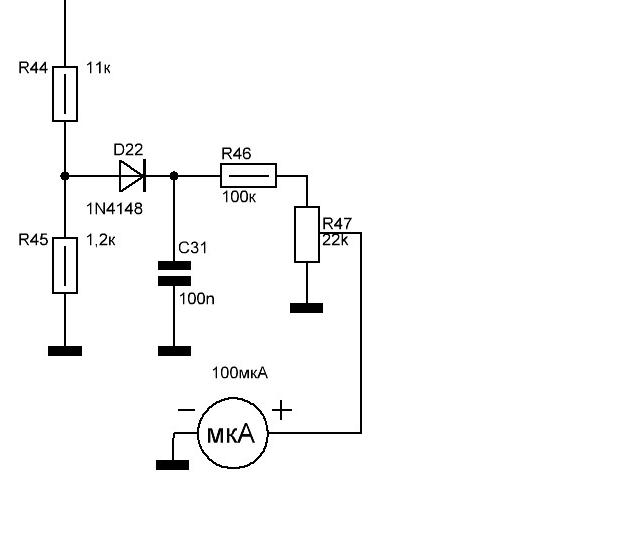

Какую схему лучше использовать для показометра вых. мощности?
Какую схему лучше использовать для показометра вых. мощности?
Нижняя схема проще, на ней и можно остановится.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

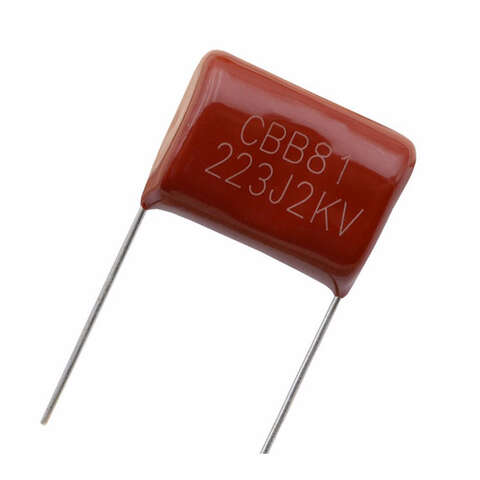

Такие можно применить в качестве дополнительных в П-контуре? Какие можно кроме КВИ, К15-У, КСО?
в качестве дополнительных в П-контуре?
Я бы не ставил.
Кто производитель? Если "безродные" - на фиг. Если точно известен производитель и тип (мика) - то смотрел бы даташит.
Но по виду - Китайский полимерник. А им в контуре не место.
Ниже - общая шина 0 В.
Есть ли возможность смоделировать, какой максимальный ток выдаст данный умножитель между точками А и В ?
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Есть ли возможность смоделировать, какой максимальный ток выдаст данный умножитель между точками А и В ?
Рисуйте в воркбенч. Ссылку поищу.
Ну и потом - старт. С подключенными приборами.
х4 и х6 и где-то х8 евб модели были. х3 - нет.
Проще было заново поискать
https://www.google.ru/search?client=ope … p;oe=UTF-8
С кондерами 400-450 мкФ
Ток нагрузки
1,75 А Выход 800 В
1,1 А 850 В
0,55 А 900 В
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Какие можно кроме КВИ, К15-У, КСО?
Вот такие можно https://www.google.com/search?newwindow … mp;bih=937
Или отсюда https://www.aliexpress.com/af/silver-mi … 0421074218
Это mica(слюдяные) типа наших КСО. Вот их точно можно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Такие можно применить в качестве дополнительных в П-контуре?
В Вашем случае все подстёжки только КСО на нужное напряжение.
А вот блокировочные и эти и синие пойдут.
RN7T ex UA6GV, RA6FOA
кондерами 400-450 мкФ
Спасибо !
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

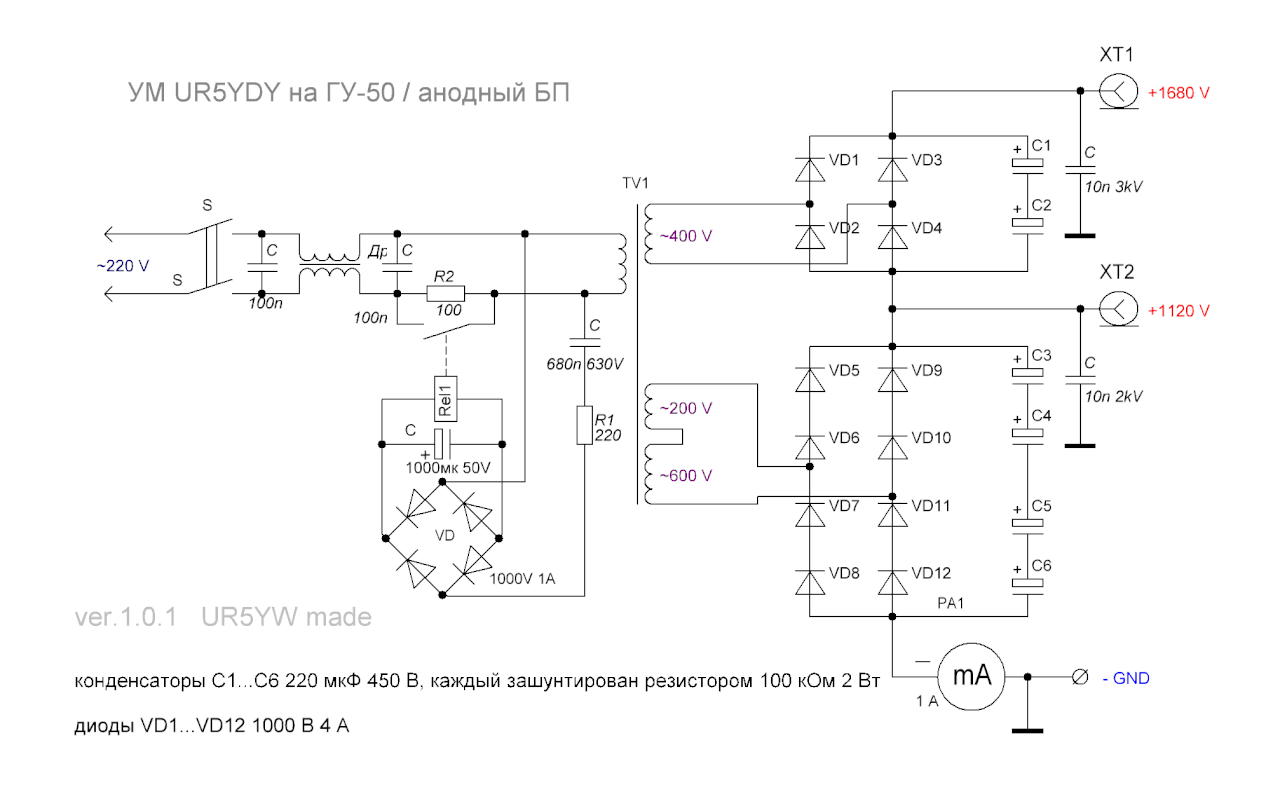

мой дружбан Юрий UR5YDY попросил набросать универсального анодного блока питания, для УМ на ГУ-50, но с возможностью подключить и УМ на ГИ-7Б :
