для гу-29 100% подойдет
Для ГУ-29 подойдет, для 6П45С тем более, ГУ-19.
А кол-во параллельных ламп это уже от потребности в мощности.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это точно . Вольт 600 анодного еще ничего .
Чем больше ламп параллельно ,тем мощнее должны быть токосьемы на КПЕ)
Чем больше ламп параллельно ,тем мощнее должны быть токосьемы на КПЕ)
Это да, больше мощность - больше ток.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Ничего себе,этому КПЕ может лет 70 быть даже.
Ну почти. У меня есть она под пломбами, 50х годов. А сколько их переломали в 70-80х...
Отредактировано UA0OAG (2021-02-03 07:53:30)
Ничего себе,этому КПЕ может лет 70 быть даже.
Может и больше даже. Эти станции выпускались в военное время, в частности для партизанских отрядов. Выпускалась в 1942 года.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

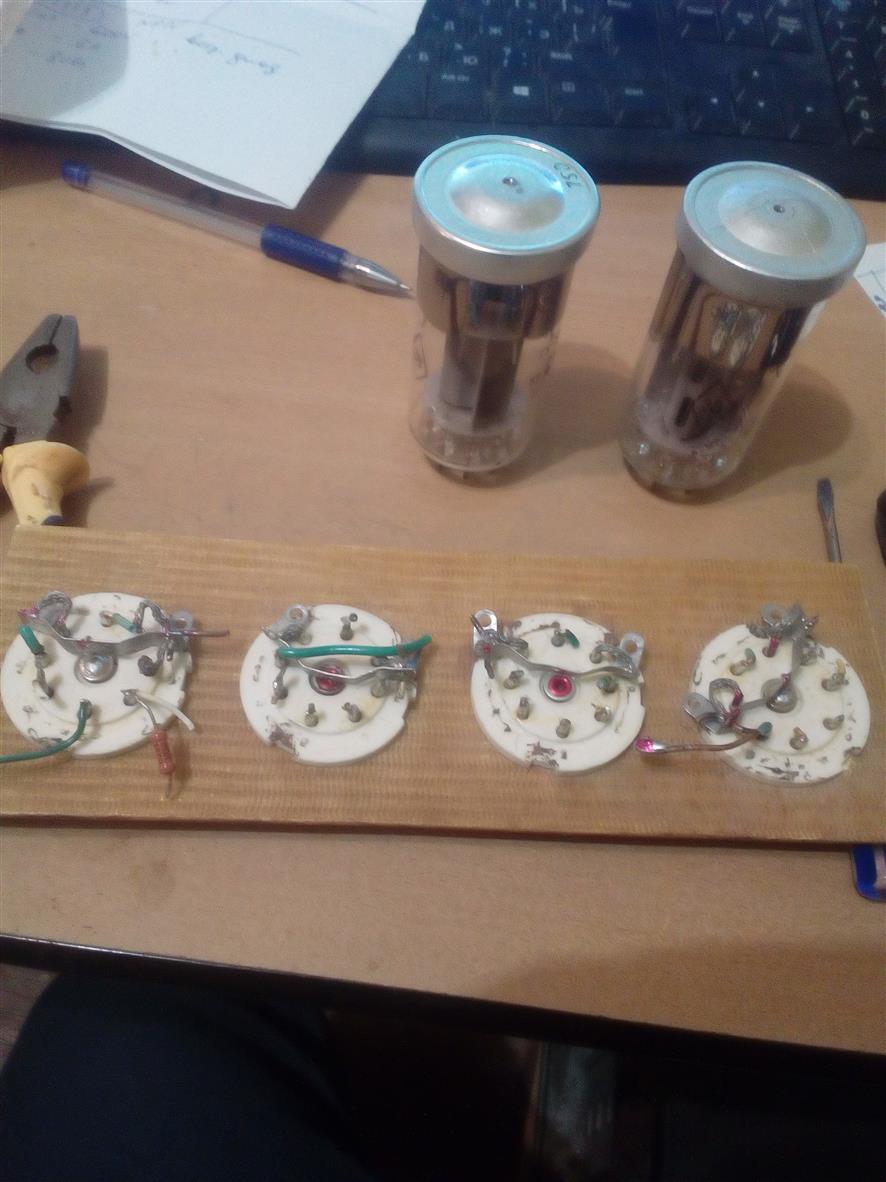

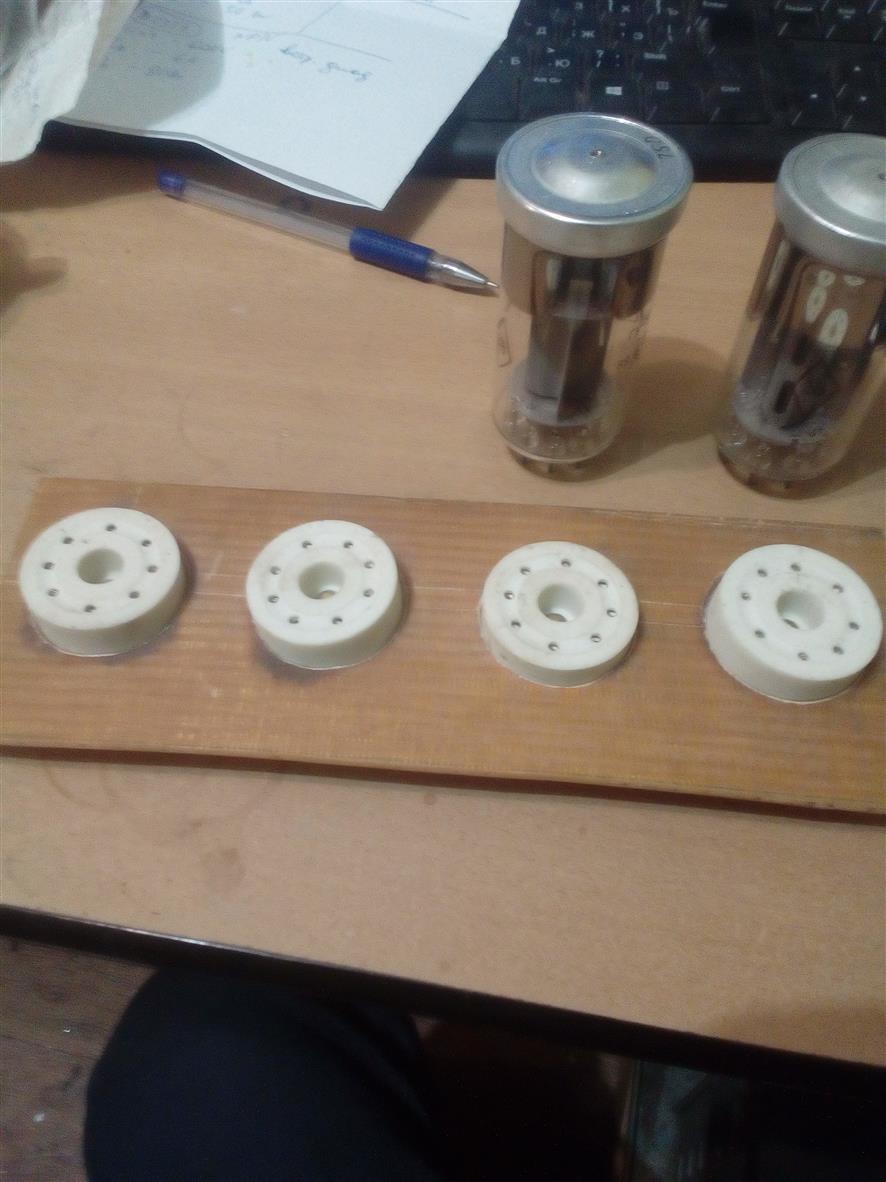

Ну вот , собран материал и большая часть деталей . Вопросы стали более конкретными :
Как расположить панельки ламп по отношению к ВКС - анодами к ВКС или наоборот ?
Экран на панельке соединять с корпусом или "0" питания ?
Для стабилизатора сетки какой из имеющихся транзисторов лучше ? Есть :
D2333 ( Uк-э - 600 В , Iк - 6А ) , D1877 ( Uк-э - 1500 В , Iк - 4А ) , BU3150AF ( Uк-э - 800 В , Iк - 3А ) , со встроенным диодом ? Есть ещё D209L ( Uк-э - 400 В , Iк - 12 А ) - этот как-то ссыкотно - очень небольшой запас по напряжению ...
Отредактировано UI8CM Igor (2021-03-31 13:34:56)
Начинали с двух ламп, а тут уже 4 лампы?
Схема с ОС или ОК?
Схема с ОК , убедили меня тут на форуме , что с 10 Ватт раскачается .
Утроение сетевого . При моих 235-240 Вольт в розетке 1000 Вольт без нагрузки , немного форсированный накал , электролиты в умножителе будут 820 мкФ-200 Вольт последовательно .
Отредактировано UI8CM Igor (2021-03-31 14:00:19)
Диапазоны какие?
Все , если получится ( 160 - 10 метров ) . У меня на 5 Ватт сработано 128 стран с 6 континентов , "пора умощняться"
Отредактировано UI8CM Igor (2021-03-31 14:10:59)
Если ламп 4, то лучше видимо их установить квадратом.
Посередине анодный дроссель.
Как расположить панельки ламп по отношению к ВКС - анодами к ВКС
Конечно так.
Экран на панельке соединять с корпусом или "0" питания ?
Думаю, что на 0 питания будет лучше. Хотя не критично, можно и на шасси.
Для стабилизатора сетки какой из имеющихся транзисторов лучше ? Есть :
BU3150AF ( Uк-э - 800 В , Iк - 3А )
Думаю, что BU3150AF ( Uк-э - 800 В , Iк - 3А ) будет ОК.
Вот отличная конструкция на 4 лампах ГУ-50.
http://r0i.qrz.ru/hfvhf/files/umgu50.shtml
Вот отличная конструкция на 4 лампах ГУ-50.
http://r0i.qrz.ru/hfvhf/files/umgu50.shtml
Я выложу позже последнюю версию этого усилителя , там ещё интереснее .
Если ламп 4, то лучше видимо их установить квадратом.
- пока не помещается квадратом , иначе сделал бы по чертежам Дрогана UY0UY . Завтра сделаю катушки ВКС , если поместится - переделаю на квадрат . Корпус для УМ - от приёмника Ишим-003 .
Завтра сделаю катушки ВКС , если поместится - переделаю на квадрат .
Есть расчет катушек ВКС?
Катушки ВКС из вышеприведённой ссылки ( только ошибки на чертеже исправлю ) .
Катушки ВКС из вышеприведённой ссылки
В посте 448 расчет под 3 ГУ-50, а не для 4 ГУ50, поэтому расчет не пойдет под 4 лампы, Roe будет совсем другой.
Ссылка из 492 поста ( конструкция RW0IW ) .
Не нашел в статье данных по ВКС.
К статье 3 авторских дополнения , вот по ВКС : https://magadan.3bb.ru/viewtopic.php?id=167
В чертеже ошибка - левая ( ВЧ ) катушка должна быть немного левее .
Отредактировано UI8CM Igor (2021-03-31 16:06:18)
Теперь понятно.
- пока не помещается квадратом , иначе сделал бы по чертежам Дрогана UY0UY
Это лучший вариант.
http://r0i.qrz.ru/hfvhf/files/umgu50.shtml
Усилитель, собранный по этому описанию 1:1 видел, как говорят - "трогал руками". Рабочая конструкция, хорошо расписана, легко исполнить в металле.
Единственное, что мне не совсем понравилось - антипаразиты. В том РА, что попадал ко мне на стол,антипаразиты были "классическими", не так как у автора конструкции.

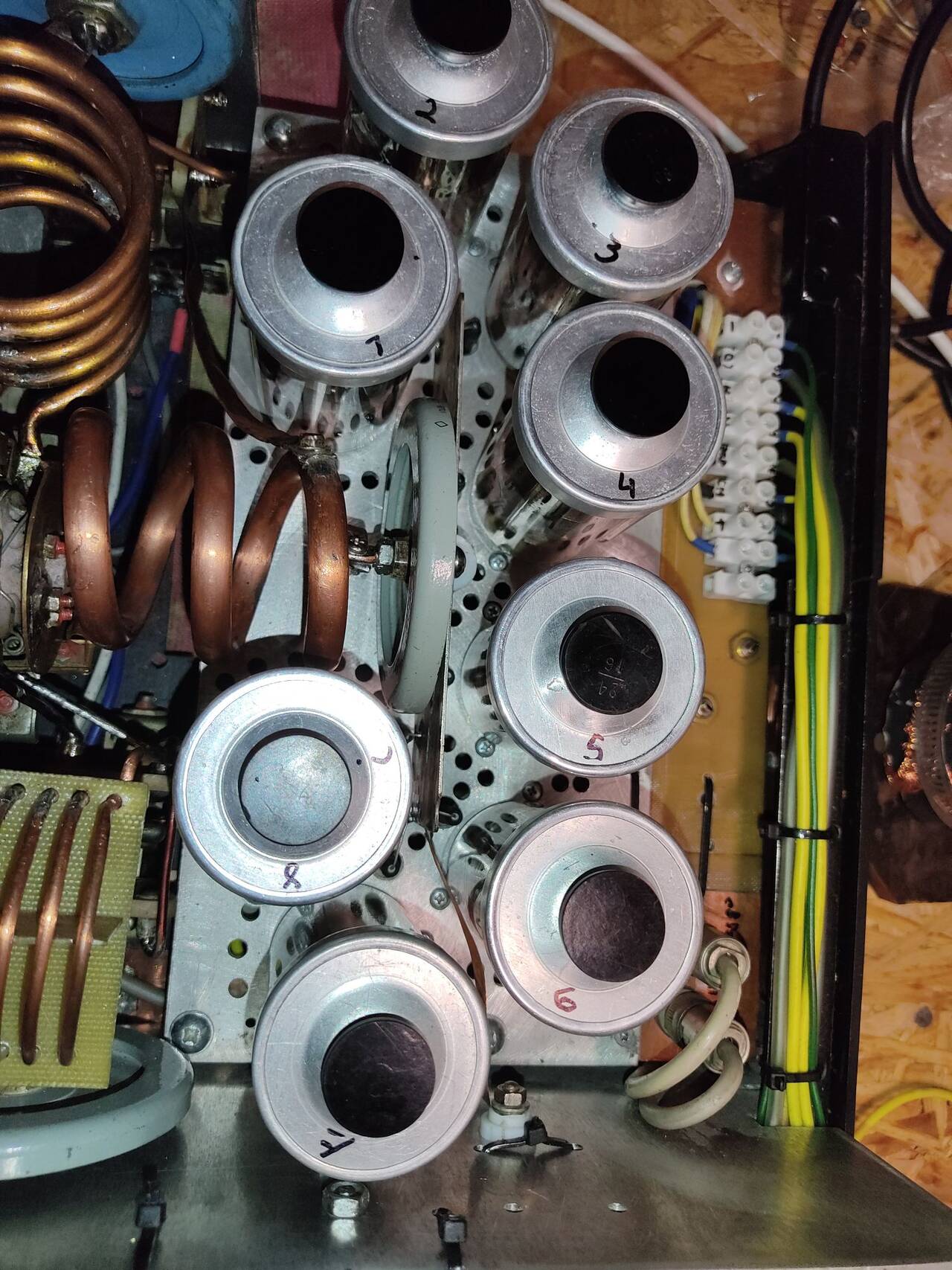

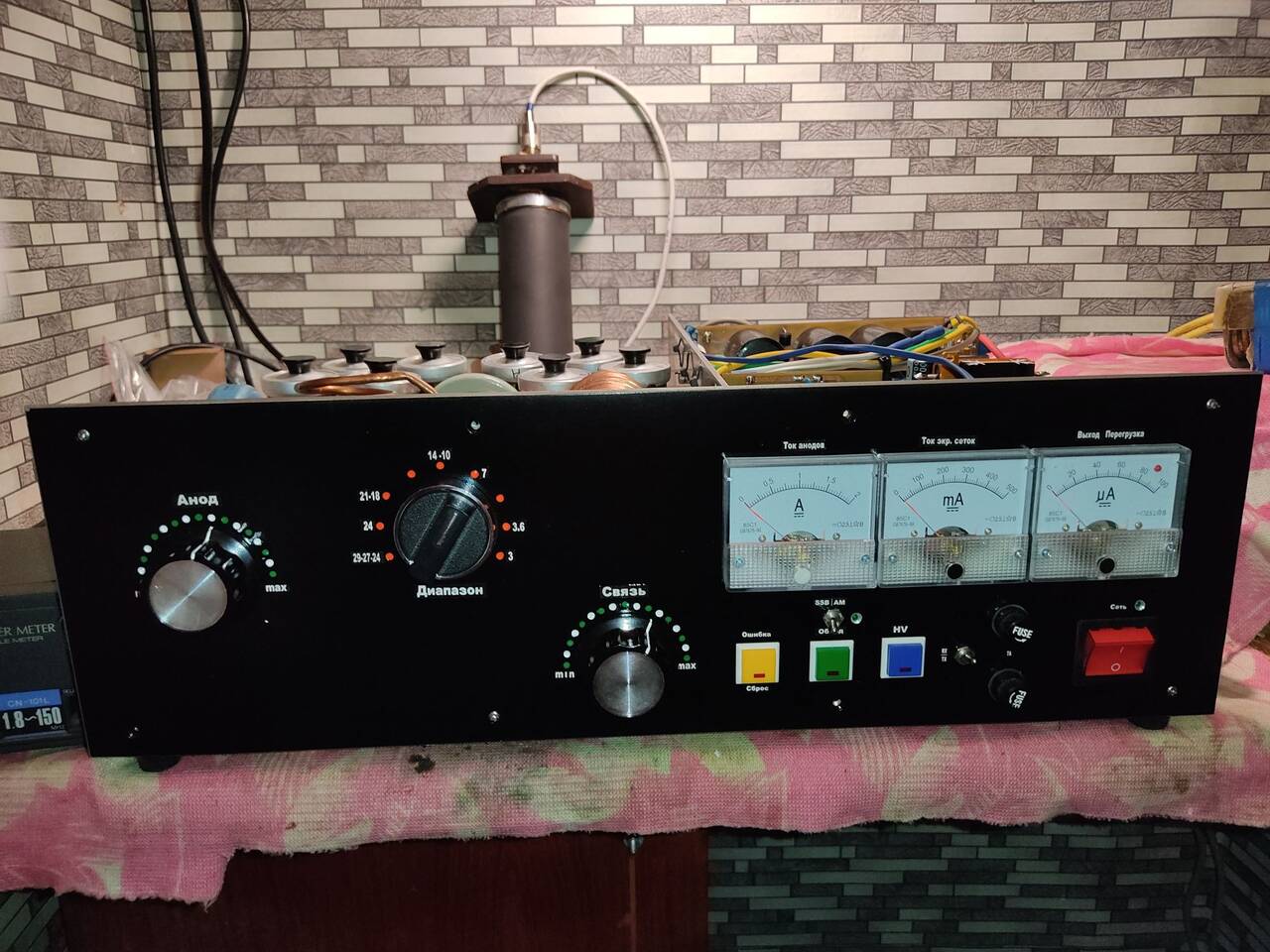

Давно не заходил на сайт - не хотел нервировать своими проблемами. Теперь есть что показать. Это тот Ум, что начинался здесь. Есть несколько вопросов, но это после.
Отредактировано romik1977 (2021-07-06 10:29:43)
Выглядит вполне прилично.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

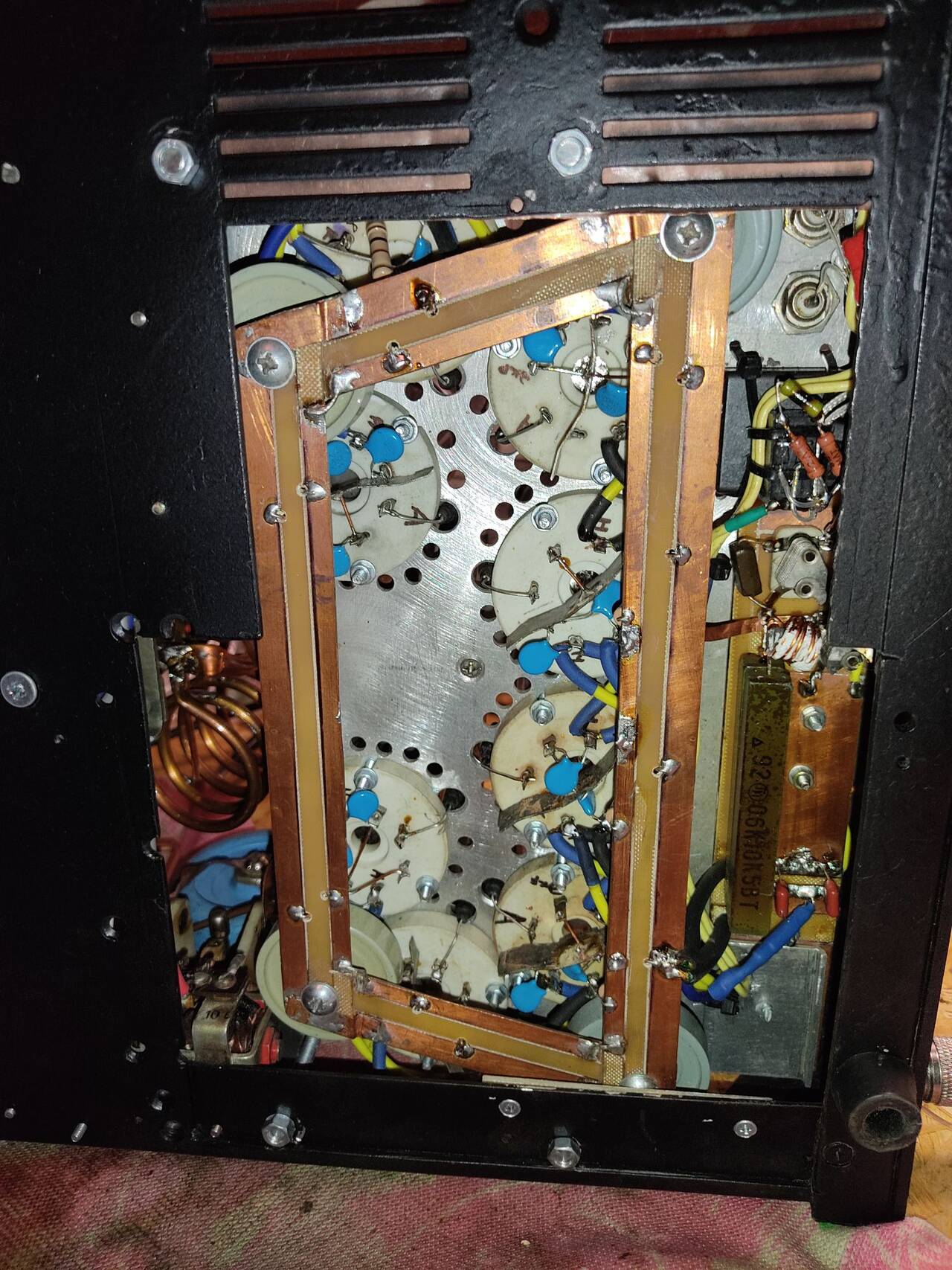

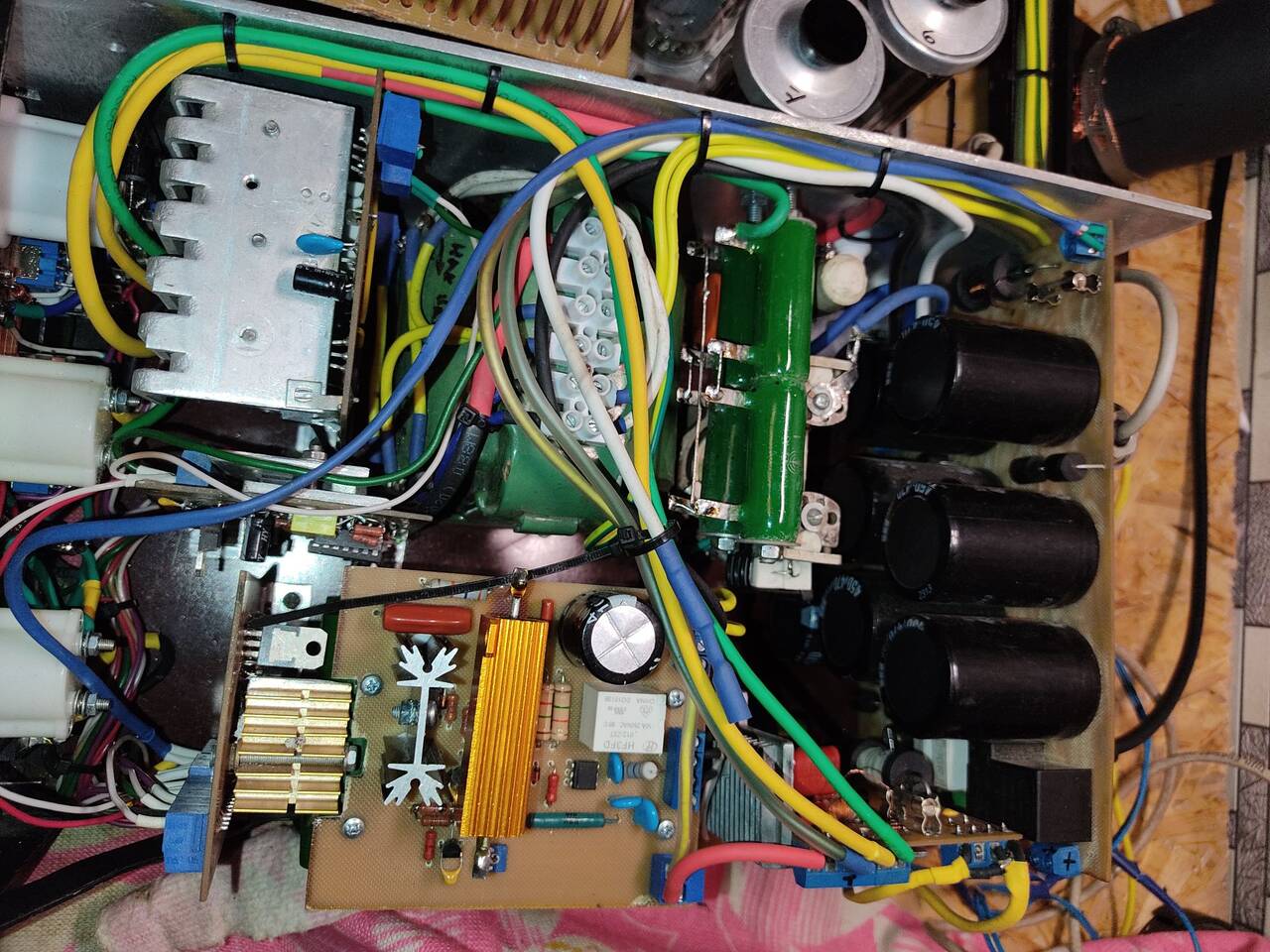

Схема с ОК. Вот решение о раздаче возбуждения по лампам, широкополосное согласование, стабилизаторы экр. и упр. сеток, автоматика и защиты, ум
ножитель на 4,
Не следует петли замыкать. Они должны быть разомкнуты. Это может стать причиной возбуда.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А если не стало? Тогда можно? Зато все лампы работают одинаково. По нагреву анодов видно.
В любом УМ следует избегать замкнутых накоротко петель. Потому что при работе с ВКС будет существенная наводка на петлю, в ней возникнет ВЧ ток обратной связи, что может быть причиной самовозбуда.
Если разомкнуть петлю для раскачки ламп, то скорее всего не заметите разницу. Этот УМ не для 430 Мс, а на КВ задержка в наносекунды будет незаметна. Попробуйте.
С таким расположением ламп можно было сделать Н образную шину и запитать её в середине.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, вы делали расчет каскада на 8 ГУ50 для режима ОС. Можно сделать расчет для ОК? Особенно интересует режим экранирующих сеток и допустимые токи управляющих сеток. Именно приборные показатели этих токов. Напряжение анода 1150в под нагрузкой 1,2А. Ток раскачки до 1,5а.
Отредактировано romik1977 (2021-07-08 13:54:23)
Для 8 ламп ГУ50 с ОК, суммарный приборный ток экранн. сеток будет примерно 0,096 - 0,1 А для питания 250 В.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А какой ток управляющих сеток допускается? А то одни говорят о работе вообще без токов упр. сеток, другие - о работе с током около 4ма на лампу.
В усилителе реализована индикация тока упр. сеток на уровне 40ма. Вот не знаю - это много или мало. Не хотелось бы иметь побочные продукты в сигнале.
Отредактировано romik1977 (2021-07-09 01:01:46)
