Ток сеток суммарный до 25-30 мА.
Резистор по входу и не будет побочных продуктов.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Применяется широкополосное согласование http://dl2kq.de/pa/1-25.htm с нагрузочным резистором 50ом.
С этой схемой придется повозиться с настройкой. Это потому, что сопротивление упр. сеток не равно 100 кОм как на схеме. Эта схема предназначена для работы БЕЗ тока сеток совсем, вот тогда эквивал. сопротивление сеток будет очень высоким, сотни кОм.
Но, за счет тока упр. сеток не равным нулю, эквивал. сопротивление сеток будет примерно 2,2 кОм, вместо 100 кОм. Разница очень большая, поэтому и АЧХ исходного фильтра развалится.
Естественно, что в цепи сеток нельзя ставить резистор, чтобы не понизить эквивал. сопротивление сеток. Без резистора, схема может стать очень неустойчивой к возбуду. Требуется тщательное экранирование входного фильтра и конечно его тщательная подстройка. Можете смоделировать этот фильтр с выходным сопротивлением 2,2 кОм в симуляторе RFSim и подбирая номиналы добиться приемлемой равномерной АЧХ в полосе частот.
Я бы рекомендовал, увеличить индуктивности катушек со 145 нГ до 200 нГ каждая. Это будет лучший вариант под входное сеток 2,2 кОм. До 30 Мс это будет нормально.
Резистор конечно 50 Ом, его менять нельзя, иначе вся АЧХ развалится. Правда понадобится увеличенная раскачка примерно до 35 Вт.
Нижних кондеров нет, они виртуальные, их заменяют входные емкости ламп.
Сверху катушки шунтируются кондером 18 пФ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

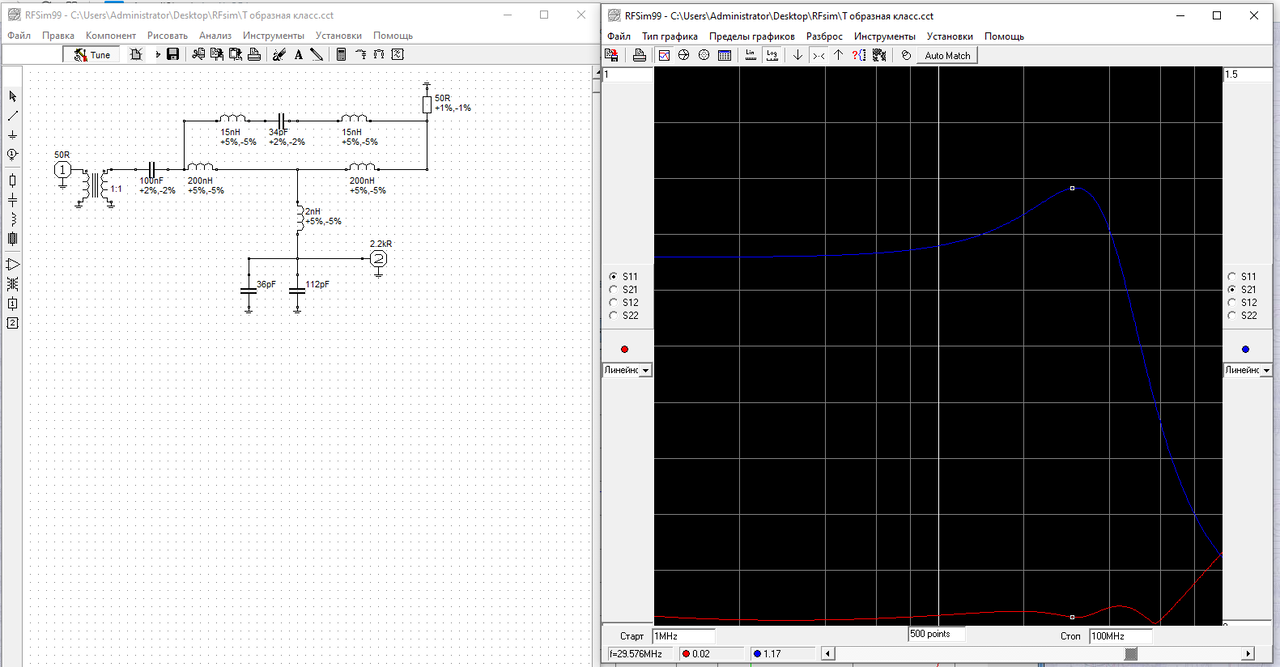

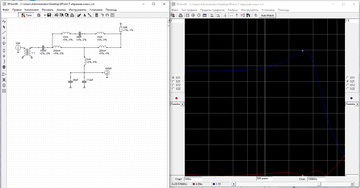

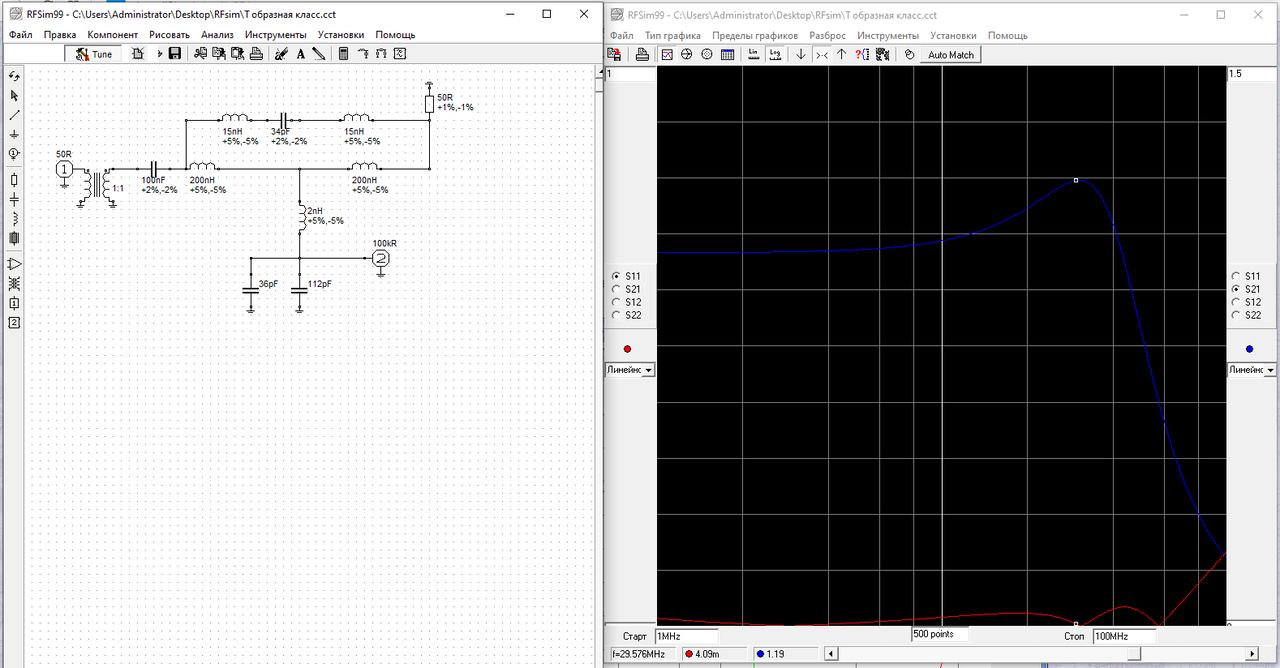

Вот два варианта - для 100к и для 2,2к.
По моему они ничем не отличаются.
В цепи упр. сеток резисторы по 100ом (антипаразитка) на каждую лампу. В самом стабилизаторе только 47ом для контроля тока сеток. СТабилизатор держит ток до 70мА без падения напряжения.
СОгласование настроено с КСВ-1 (по приборам трансивера) на всех диапазонах.
Отредактировано romik1977 (2021-07-10 02:57:09)
Пойдет.
Только нельзя забывать о горячей земле и холодной.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Какой способ намотки дросселя на кольце для сетевого фильтра лучший - намотка двумя проводами или намотка одним проводом на каждой стороне кольца, но в разные стороны?
намотка двумя проводами
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
У вас на фото намотка один и второй провод на разных сторонах кольца и ведется в противоположном направлении.
У вас на фото намотка один и второй провод на разных сторонах кольца и ведется в противоположном направлении.

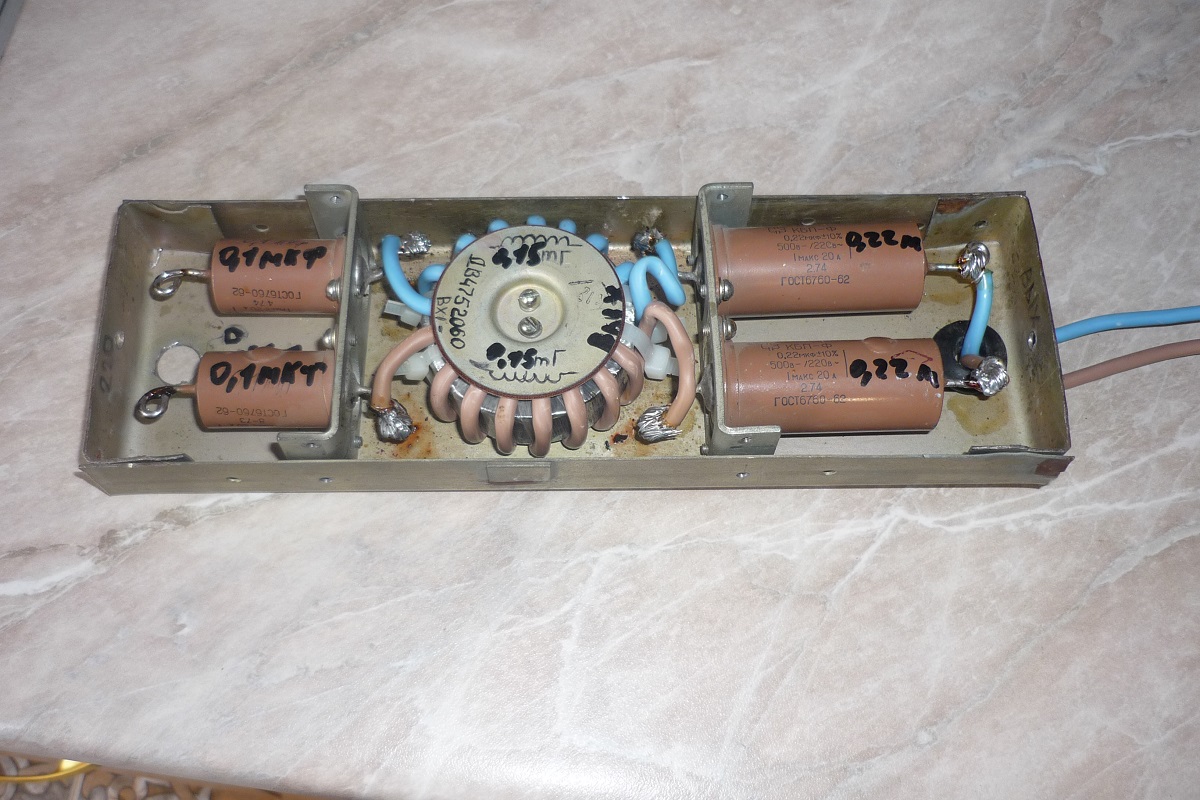

Этот фильтр от УМ на двух ГУ46, 2000 Вт, сделанный RN7T, Евгением. И ведь работает. Изобретать велосипед здесь ни к чему.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Это тот Ум, что начинался здесь.
расскажите немного о эквиваленте, что на заднем фоне на фото
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Имеется КВ УМ на 3 х ГУ-50
первоначальных фото УМ не сохранилось,

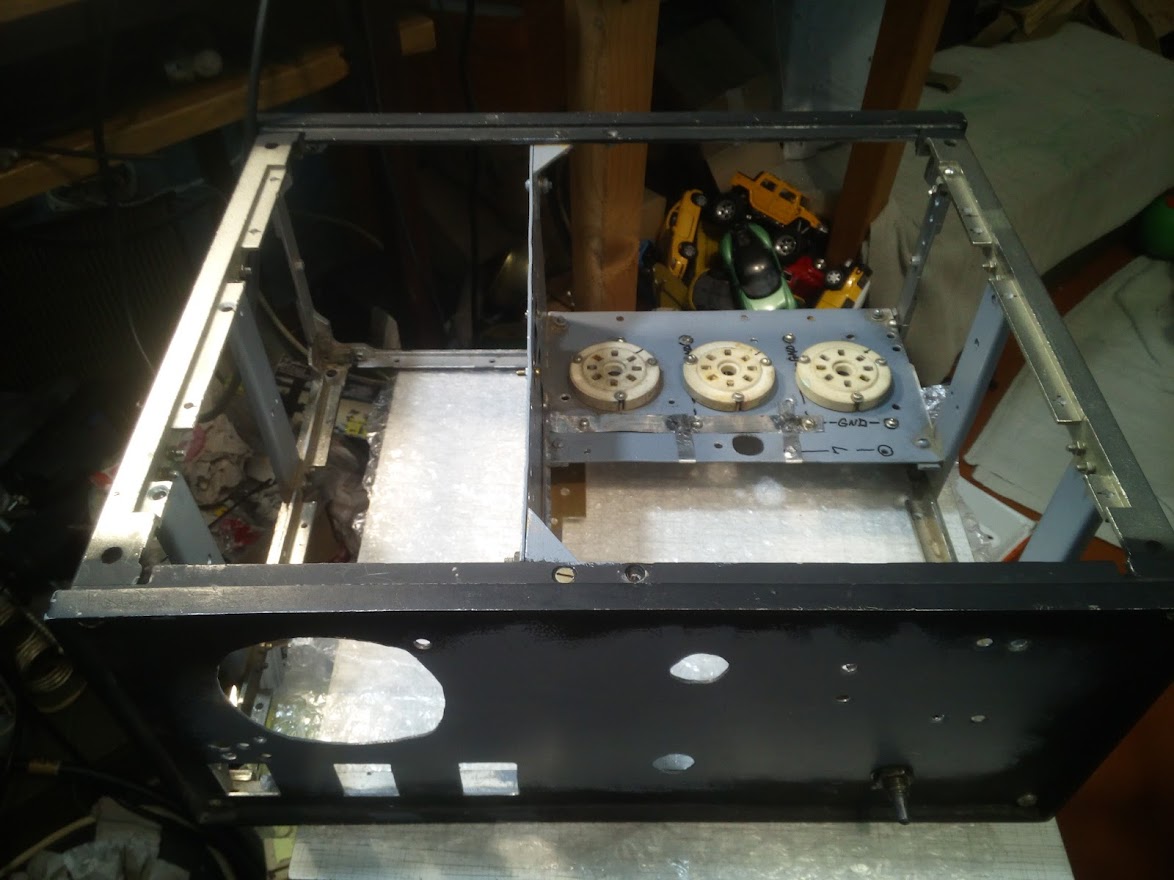

но принято решение переделать УМ, для этого он был разобран, сняты навесные детали, корпус был покрашен,
сейчас идет процес сборки УМ :
первоначально планируется ключение ламп с ОС,
Александр, Вы можете сделать расчет режимов работы для 3 х ГУ-50 с ОС ?

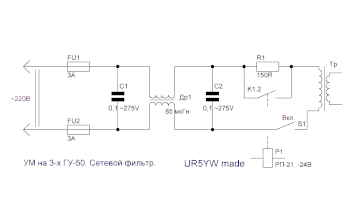

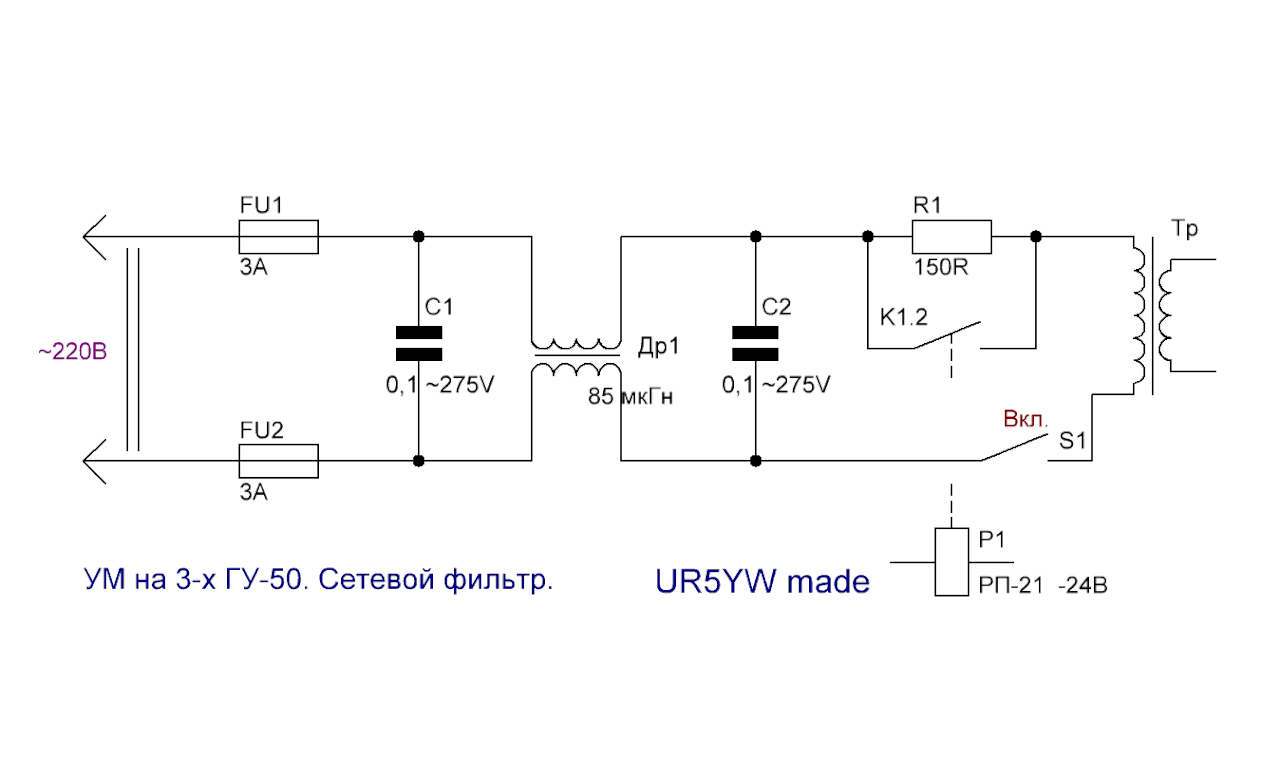

Сетевой фильтр
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Александр, Вы можете сделать расчет режимов работы для 3 х ГУ-50 с ОС ?
Давненько я не брал в руки шашек

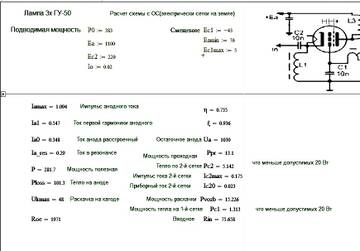

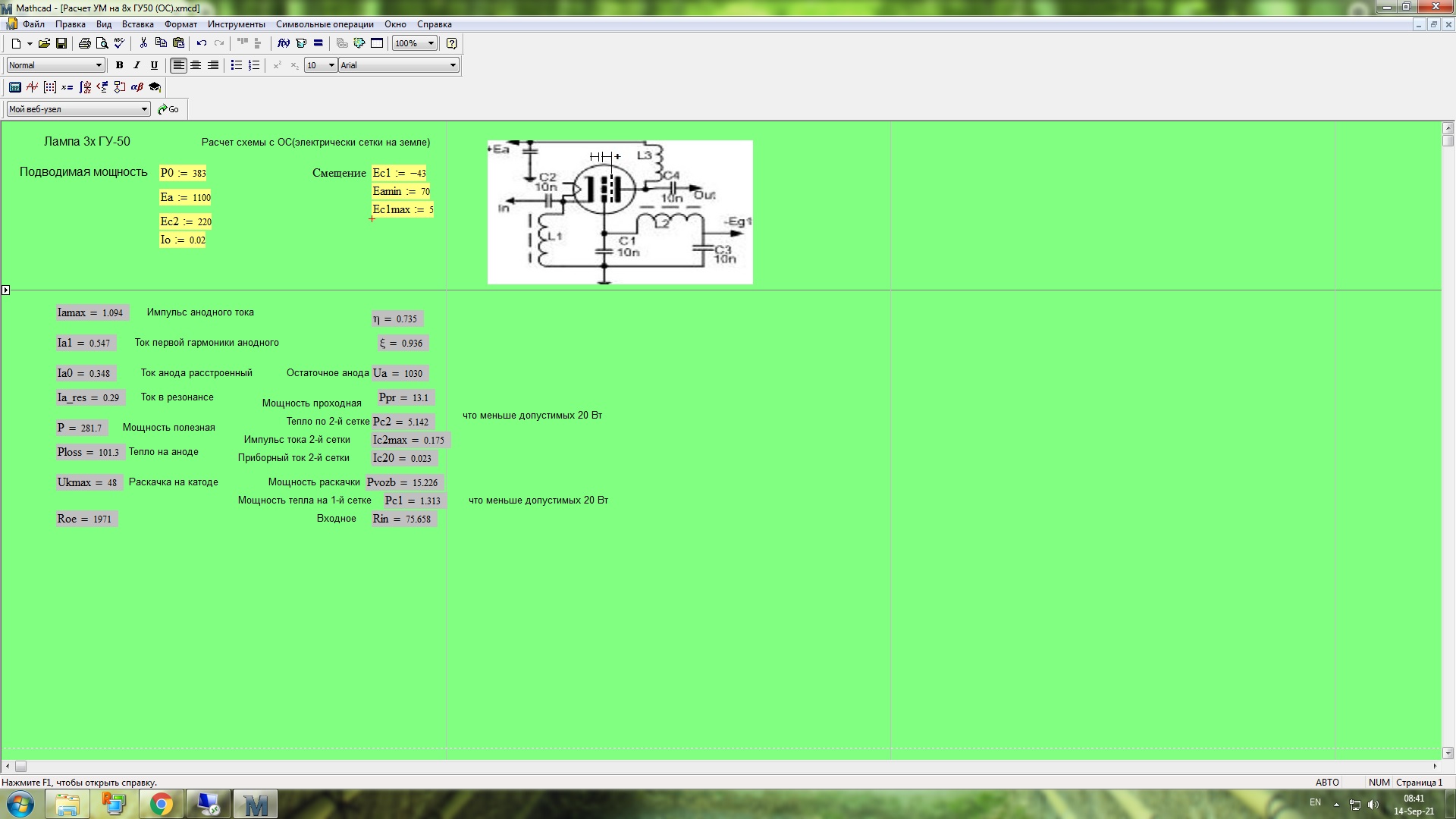

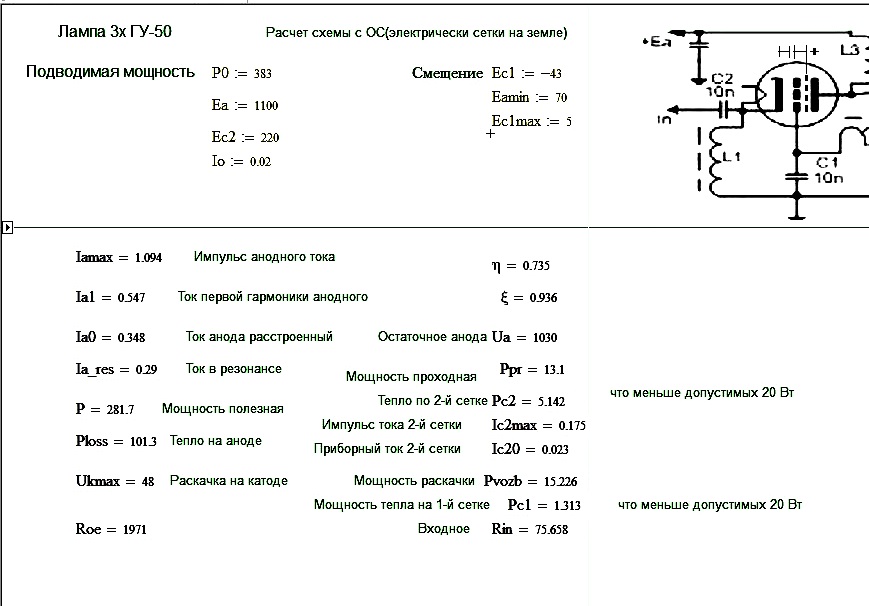

Расчет для трех ламп ГУ-50 с ОС. Анодное не указано, потому сделал под 1100 В.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Расчет для трех ламп ГУ-50 с ОС.
Спасибо большое !
Решил распечатать режимы, чтобы иметь их под рукой на бумаге

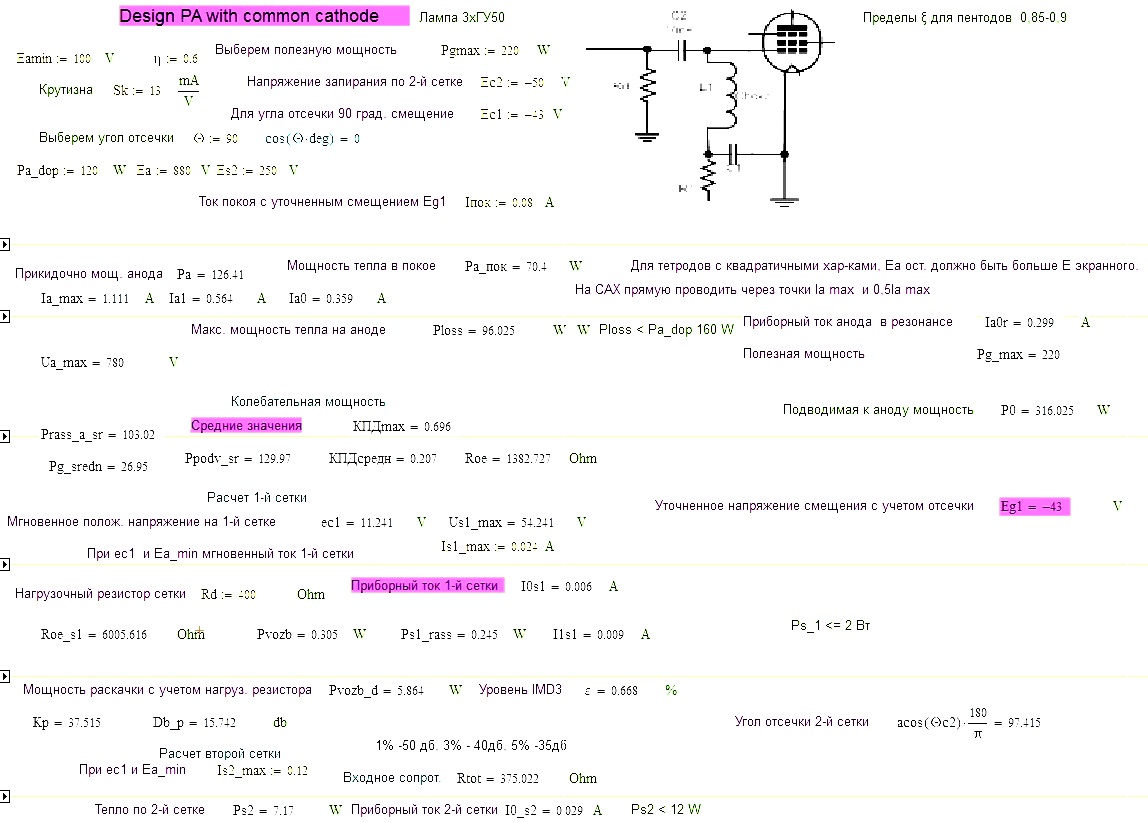

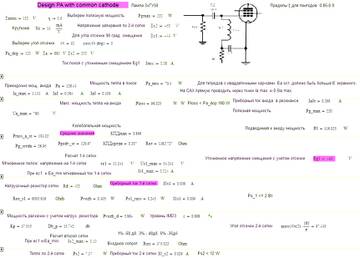

Размещу эти варианты здесь:

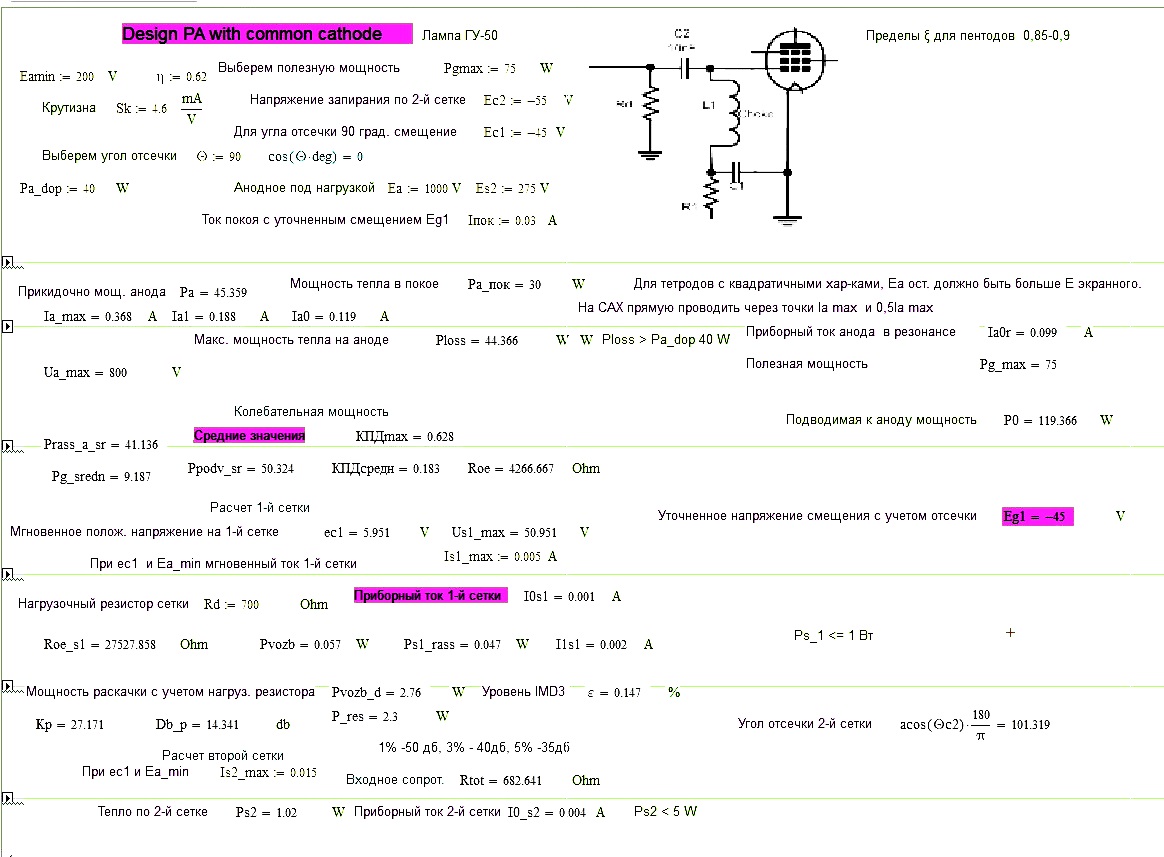

1. ГУ-50 ОК
2. 3 х ГУ-50 ОК
3. 3 х ГУ-50 ОС
P.S. я немного промахнулся - я забыл что этот УМ у меня с трансформатором, немного не в тему.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Спасибо большое !
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Давненько я не брал в руки шашек
RN7T ex UA6GV, RA6FOA
vas Извините, давно не заходил на сайт. Это эквивалент от како-то радиостанции. Изначально было 75ом 400ватт. Керамическая труба ф 50-60мм. Болгаркой отрезал длину для 50ом и поставил автомобильный хомут с прокладкой из экрана хорошего коаксиала. Установил разьем и текстолитовые щечки. Рабочее положение - вертикальное. Проветривается за счет конвекции. Многократно использовал для настройки усилителей и поболее 1квт.
Приветствую, коллеги!
Я выложу позже последнюю версию этого усилителя , там ещё интереснее .
Почти год прошел, а последней версии все нет...
Юрий.
