РА на ГУ-50, БТР

Страница:   1 2 3 4 5 6 … 18

Сообщений 91 страница 120 из 527

91

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
UB4YBQ написал(а):

Что скажете?

есть вариант установки смещения для параллельного включения несколько ламп ГУ-50 :

1. в УМ используем раздельную установку смещения упр. сетки,

2. резисторами уст. смещения устанавливаем расчетный ток покоя для каждой лампы в отдельности,

3. подаем возбуждение, регулируем уровень возбуждения так, что бы аноды были красными,

4. резисторами уст. смещения - устанавливаем одинаковый цвет свечения анодов для всех ламп в УМ.

http://forumupload.ru/uploads/000e/73/7c/337/t88185.jpg

http://forumupload.ru/uploads/000e/73/7c/337/t41136.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

92

  • Автор: SNABBER
  • Пользователь
  • Сообщений: 139
vas написал(а):

регулируем уровень возбуждения так, что бы аноды были красными,

А как долго можно так с лампами? 1 минута, 10 минут? Понятное дело, что такая настройка - одноразовая. Но как долго можно так насиловать ГУ50?

93

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
vas написал(а):

2. резисторами уст. смещения устанавливаем расчетный ток покоя для каждой лампы в отдельности,

Одно уточнение. Резистор подходит только если лампа(ы) работают без тока 1-х сеток. Если же раскачка большая и появляется ток сеток, то в этом случае подбираем смещение зенерами.

SNABBER написал(а):

Но как долго можно так насиловать ГУ50?

Эти лампы выносливые. Розовые аноды могут быть хоть час и больше. А вот яркокрасные аноды(желтые) уже нельзя долго выдерживать, 5 минут и все. Причем придется обдув делать.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

94

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Василий, как это будет на схеме? жаль нельзя прикрепить spl7.

95

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

В одной схеме есть индикатор фазы и нуля сети, как я понял зеленый загорает когда фазный провод подключается к вверхнему входу утроителя, в противном случае горит красный светодиод.

96

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
UB4YBQ написал(а):

жаль нельзя прикрепить spl7.

экспортируйте Вашу схему в проге spl7 в .jpeg или .gif

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

97

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
vas написал(а):

подаем возбуждение, регулируем уровень возбуждения так, что бы аноды были красными

Пропущено слово "кратковременно".

Alex_VE3KF написал(а):

Розовые аноды могут быть хоть час и больше. А вот яркокрасные аноды(желтые) уже нельзя долго выдерживать

Во-во :)
Надежнее даже до ярко красных не доводить.

Но еще проще купить комплект ламп. Это не то, что ГУ-74Б а даже и не ГИ-7Б по ценам.
А комплект ламп - поставил и работай.

98

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

если нужно прикрепить файл другого формата или архив - я его загружаю на другом ресурсе, а здесь привожу только ссылку.

применительно к Вашей схеме :

http://forumupload.ru/uploads/000e/73/7c/405/54670.jpg

корректировать смещение можно - включив последовательно кремниевый диод (0,7 В) с нужным стабилитроном D7 или D9 или D11

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

99

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Спасибо, все понятно.
Можно ли запитать накал и выпрямитель от одной обмотки?
Так же хотел спросить о последовательном питании П-контура, какие плюсы и минусы?

100

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
UB4YBQ написал(а):

Можно ли запитать накал и выпрямитель от одной обмотки?

думаю, что не стОит этого делать, большой потенциал катода относительно граунда

по ТТХ ГУ-50 наибольшее постоянное напряжение между катодом и подогревателем = 200 В

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

101

  • Автор: SNABBER
  • Пользователь
  • Сообщений: 139
UB4YBQ написал(а):

хотел спросить о последовательном питании П-контура, какие плюсы и минусы?

Насколько я понимаю, то смысл последовательного питания состоит в том, что емкость, которую вносит дроссель, добавляется не к аноду, а ближе к "холодному" концу "Р" контура. Т.е. для того, чтобы расширить частотные возможности УМ, облегчить согласование лампы с антенной.
Минус - "Р" контур, или его часть - под потенциалом со всеми вытекающими.
Гуру скажут, как на самом деле...

102

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
SNABBER написал(а):

что емкость, которую вносит дроссель, добавляется не к аноду, а ближе к "холодному" концу "Р" контура. Т.е. для того, чтобы расширить частотные возможности УМ, облегчить согласование лампы с антенной.

Да, именно так.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

103

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Понятно. Еще один вопрос, зачем нужен накальный дроссель, нужно ли ставить в эту схему?

104

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

Еще один вопрос, зачем нужен накальный дроссель, нужно ли ставить в эту схему?

Он не нужен для ГУ50.
А где видно его на схеме?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

105

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

В этой схеме его нет, в других схемах видел поэтому возникают такие вопросы.

106

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

В этой схеме его нет, в других схемах видел поэтому возникают такие вопросы.

Это как правило в УКВ схемах могут быть дросселя накала. Чтобы ВЧ входа не уходила через емкость сетка -накал. Но для КВ это не актуально.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

107

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

зачем нужен накальный дроссель

Любой дроссель нужен для того, чтобы не пропустить ВЧ в какую-либо цепь. Где это ВЧ не нужно.

UB4YBQ написал(а):

нужно ли ставить в эту схему?

Нет.

UB4YBQ написал(а):

В этой схеме его нет, в других схемах видел

В случае применения ламп с прямым накалом или косвенным, но где катод внутри баллона соединен с накалом - там дроссель нужен.

А в схемах с общей сеткой необходим: так как в катод подаем раскачку и именно дроссель не пустит ВЧ "куда не надо" :)

108

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

В схеме с ОС и увидел этот дроссель. Лучше наверное поставить, вдруг в схеме с ОК что то не наладится и придется переделать в схему с ОС.

109

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

Лучше наверное поставить, вдруг в схеме с ОК что то не наладится и придется переделать в схему с ОС

Да уж..  :dontknow:
Лучше делать то, что хотите. А если не получится - поставить катодный дроссель для трех "полтинников" ни места ни времени много не займет.
А так, в запас.. ставить деталь.. Зачем?
А про накальный дроссель для этих ламп забудьте!
Прочитайте про типы катодов ламп, которые я упомянул.

110

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

В схеме с ОС и увидел этот дроссель.

Катодно-накальный  :playful:

Ирек, Вы разберитесь с предназначением элемента прежде, чем его ставить.
Накальный дроссель Вам не пригодится ни для ОК ни для ОС схемы на этих лампах.
На Г-811 или ГИ-7(6) Вы тоже не будете собирать на этом шасси, не так ли?
Значит?
Значит и катодный дроссель для ГУ-50 потребуется только тогда, когда решите делать схему ОС.
Но, повторяю - катодный.

111

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Anatoly написал(а):

Но, повторяю - катодный.

Совершенно верно. Катодный, но не накальный.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

112

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Все понятно, всем спасибо!

113

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

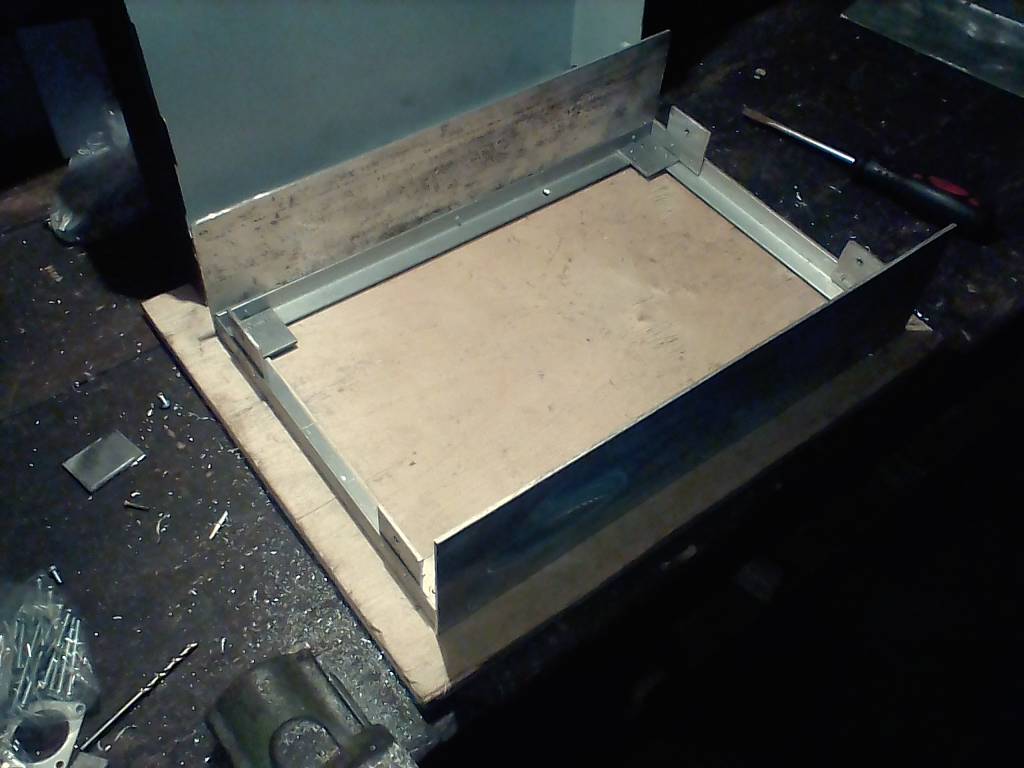

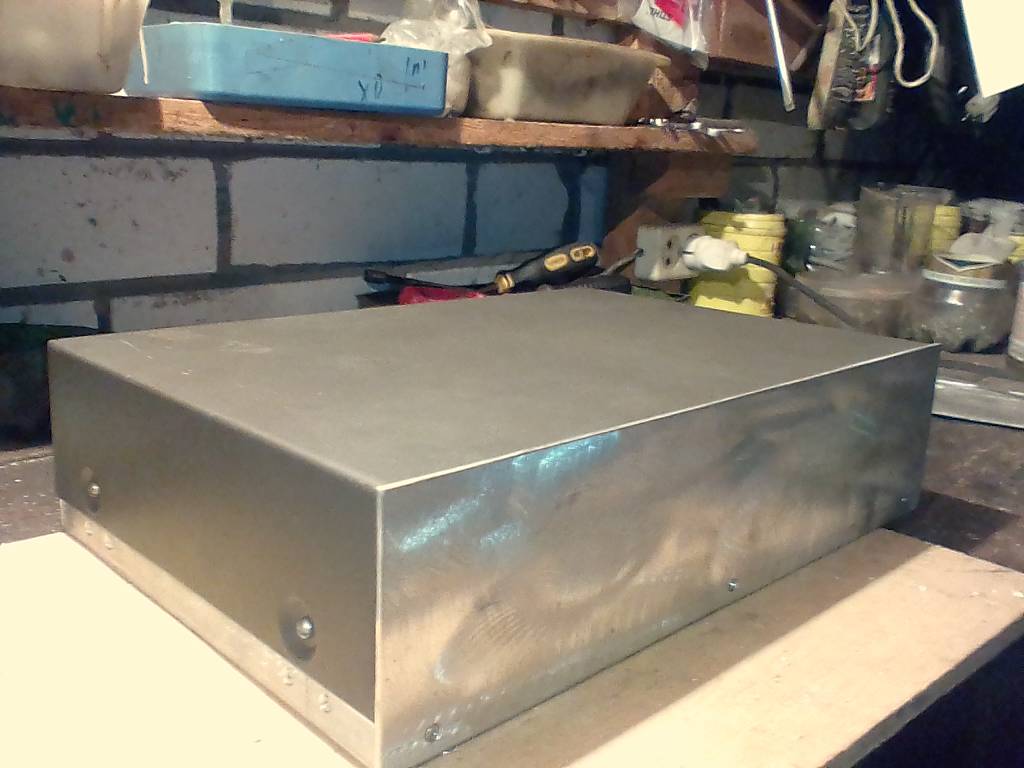

Начал делать корпус 360х240х90, осталось дно и перегородка. http://forumupload.ru/uploads/000e/73/7c/405/t64761.jpg

http://forumupload.ru/uploads/000e/73/7c/405/t81138.jpg

Лампы будут лежать в правом заднем углу штырьками вперед, не хочется перфоривать крышку, может лучше вентилятор поставить на заднюю стенку? тогда отпадает вариант с дырками для ламп. Мне кажется это и не нужно, заменить лампы можно и открыв крышку.

Отредактировано UB4YBQ (2020-03-19 14:12:01)

114

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

Корпус хороший.
Вы бы положили лампы временно так, как планируете разместить. Со слов непонятны планы.
Будут три лампы и все диапазоны или до 7 Мс?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

115

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Диапазоны 3,5 , 7 и 14МГц. Если смогу найти поставлю 4 лампы, у меня пока и панелек нет.
Завтра нарисую расположение основных деталей.

Отредактировано UB4YBQ (2020-03-19 15:38:03)

116

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

3 лампы лучше всего поставить вертикально треугольником, а между ними расположить анодный дроссель но не вплотную к лампам. На задней стенке можно вентилятор, лучше вытяжной, большого диаметра и питать пониженным напряжением, меньше шума от него.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

117

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Вертикально не получится, высота корпуса 90мм, а лампа 92мм+ панелька, монтаж.

118

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

Вертикально не получится, высота корпуса 90мм

Не рекомендую впредь делать такие плоские корпуса под ламповый УМ. Под транзисторный это ничего.
Под ламповый нужно делать хотя бы высотой 120-150 мм. Зависит от ламп.
Да и на будущее, если переделывать на другие лампы, то корпус 90 мм высотой не подойдет никак.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

119

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

В этом корпусе других ламп не будет.

120

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

В этом корпусе других ламп не будет.

Вообще делают в одном корпусе к примеру на 3 ГУ50, а когда эта мощность перестает удовлетворять, то в этом же корпусе делают УМ на 2 ГК71 и т.д. Делать под каждый новый УМ отдельный корпус - не для всех позволительная роскошь.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.
