РА на ГУ-50, БТР

Страница:   1 2 3 4 5 6 7 … 18

Сообщений 121 страница 150 из 527

121

  • Автор: Евгений
  • Пользователь
  • Евгений
  • Сообщений: 851
UB4YBQ написал(а):

Вертикально не получится, высота корпуса 90мм, а лампа 92мм+ панелька, монтаж.

Прибегать к минимализму не лучший подход. ГУ-50 хотя и не мощная лампа, но тепло всё-таки выделяется. Не стоит нагревать плотно расположенные детали УМ.  Тем более в этом корпусе надо разместить и БП. А так как у Вас опыта пока нет, Вы столкнётесь с большими трудностями при монтаже. Я советую любой УМ делать с диапазона 160м.  Даже если нет антенны у вас. Пока.  На ВЧ можно и без УМ работать с хорошей антенной. А вот на 160м. увы. Потом катушку на 160м уже не вставите. Тем более корпус вы же сами делаете.

Подпись автора

RN7T ex UA6GV, RA6FOA

122

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Думаю все получится, я же только повторяю проверенные многими схемы. Как уже писал будут только 80, 40 и 20м, все остальное не интересует. Для такого варианта мне кажется можно применить только одну катушку в П-контуре.

123

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

Думаю все получится, я же только повторяю проверенные многими схемы.

Тогда берите за образец монтажа проверенный РА на полтинниках с ОС и монтируйте свой ОК :)
Только учитывайте, что требования к ОК пожестче, чем к ОС. Ку выше, вероятность возбуда - тоже.
На задней стенке обязательно вентилятор от БП компа на вытяжку, на дне под лампами - перфорация с площадью отверстий больше, чем площадь окна вентилятора.
В идеале воздух поступает сниу ламп и удаляется черех заднюю стенку вытяжкой.
Два-три полтинника тоже могут неплохо нагреть корпус. Пример? А uw3di над 29-й лампой как? Приятно трогать? :)
Иначе?
Иначе будете менять электролиты умножителя при плотном монтаже :) Проверено и не раз.

UB4YBQ написал(а):

можно применить только одну катушку в П-контуре.

Можно 80м на тороиде (текстолит, пластик), 40 и 20 - на каркасе.

Перегородка меджу отсеком питания и ламповым отсеком - обязательно!
Даже кондеры с маркировкой 105 градусов при подогреве долго не протянут.
Между лампами и ВКС - тоже перегородка (раз лампы кладете "задницей" к ВКС).
Иначе словите наводки на сеточные цепи.

124

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Спасибо за критику! Понимаю что если сразу сделать правильно проблем не будет, например УМ 2хГУ-29 запустился сразу не считая мелких косяков. В этом корпусе из-за ограниченного пространства могут возникнуть трудности с налаживанием, но думаю что с Вашими грамотными советами все получится.

Отредактировано UB4YBQ (2020-03-20 12:15:40)

125

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

Спасибо за критику!

Критика будет позже :)
Пока предостережение от повторения чужих ошибок.
Всё получится, если захотеть :)

126

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
Anatoly написал(а):

Пока предостережение от повторения чужих ошибок.

Именно так - предостережения. Не стоит повторять давно пройденные другими ошибки. Вы пока имеете мало опыта практики и позже многое поймете сами. А пока лишь дружественные наставления.  :flag:
Не стоит бояться и тем более отчаиваться в случае каких то проблем. Сдаваться никогда не надо.  :flag:
http://forumupload.ru/uploads/000e/73/7c/2/t53402.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

127

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
Alex_VE3KF написал(а):

Сдаваться никогда не надо.  :flag:

http://forumupload.ru/uploads/000e/73/7c/53/t30246.jpg

128

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

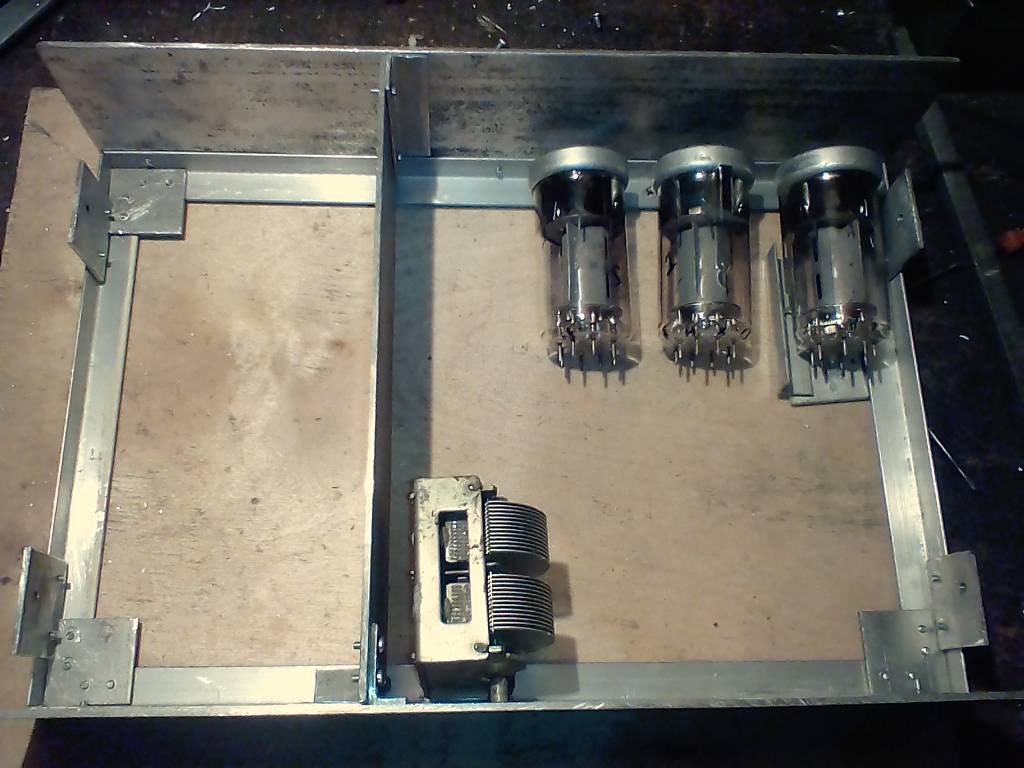

Пока перегородка незакреплена. В правом краю 2й КПЕ между ними будет галетник. http://forumupload.ru/uploads/000e/73/7c/405/t51342.jpg

Как лучше сделать стенку для панелек ламп? вариант: есть текстолит толщиной 5мм, минусовая щина крепится на него.

Отредактировано UB4YBQ (2020-03-20 14:26:39)

129

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

Как лучше сделать стенку для панелек ламп? вариант: есть текстолит толщиной 5мм, минусовая щина крепится на него.

Можно поставить вертикально пластину с шиной, поверек ламп и на неё панельки ламп. 5 мм даже многовато будет, вполне можно 2,5-3 мм. И лампы развернуть, чтобы упр. сетки были на кратч. расстоянии взаимно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

130

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Тогда обычный фольгированный текстолит, покраям 10-15мм убрать фольгу, остальное вокруг панелек останется как шина.

Отредактировано UB4YBQ (2020-03-20 15:06:57)

131

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

Тогда обычный фольгированный текстолит, покраям 10-15мм убрать фольгу, остальное вокруг панелек останется как шина.

Можно и так, для такой мощности сгодится и такой вариант. И эту фольгу в нескольких точках соединить с общей шиной. Но если это БТР питание, то ни в коем случае не напрямую с шасси. Схема есть.
Общая шина для БТР питания должна быть хорошо изолирована от шасси и с шасси её следунт соединить через кондеры, несколько штук в разных точках шины.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

132

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Схема БТР, шина будет изолирована от корпуса, в каких местах соединить через кондеры  потом подскажете, пока панелек нет.

133

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

Схема БТР, шина будет изолирована от корпуса, в каких местах соединить через кондеры

В разных местах, равномерно распределяя кондеры. Например в начале шины, на 1/4 длины, затем на 0,5 длины, на 3/4 длины и в конце шины. Так шина будет равномерно нагружена ВЧ током. Шину можно выполнить из лучше оголенного провода 22 мм, можно и в изоляции, но к нему неудобно подпаиваться в нужных местах. Шину на изоляторных стойках проложить по шасси от входа раскачки, возле лампы(на неё там подключить фольгу), под ВКС и на выходной разъем нагрузки.
Нарисуйте рисунок и покажите где будет и что установлено. Тогда можно будет конкретно указать топологию шины.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

134

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205

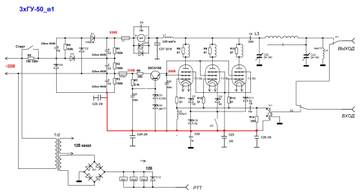

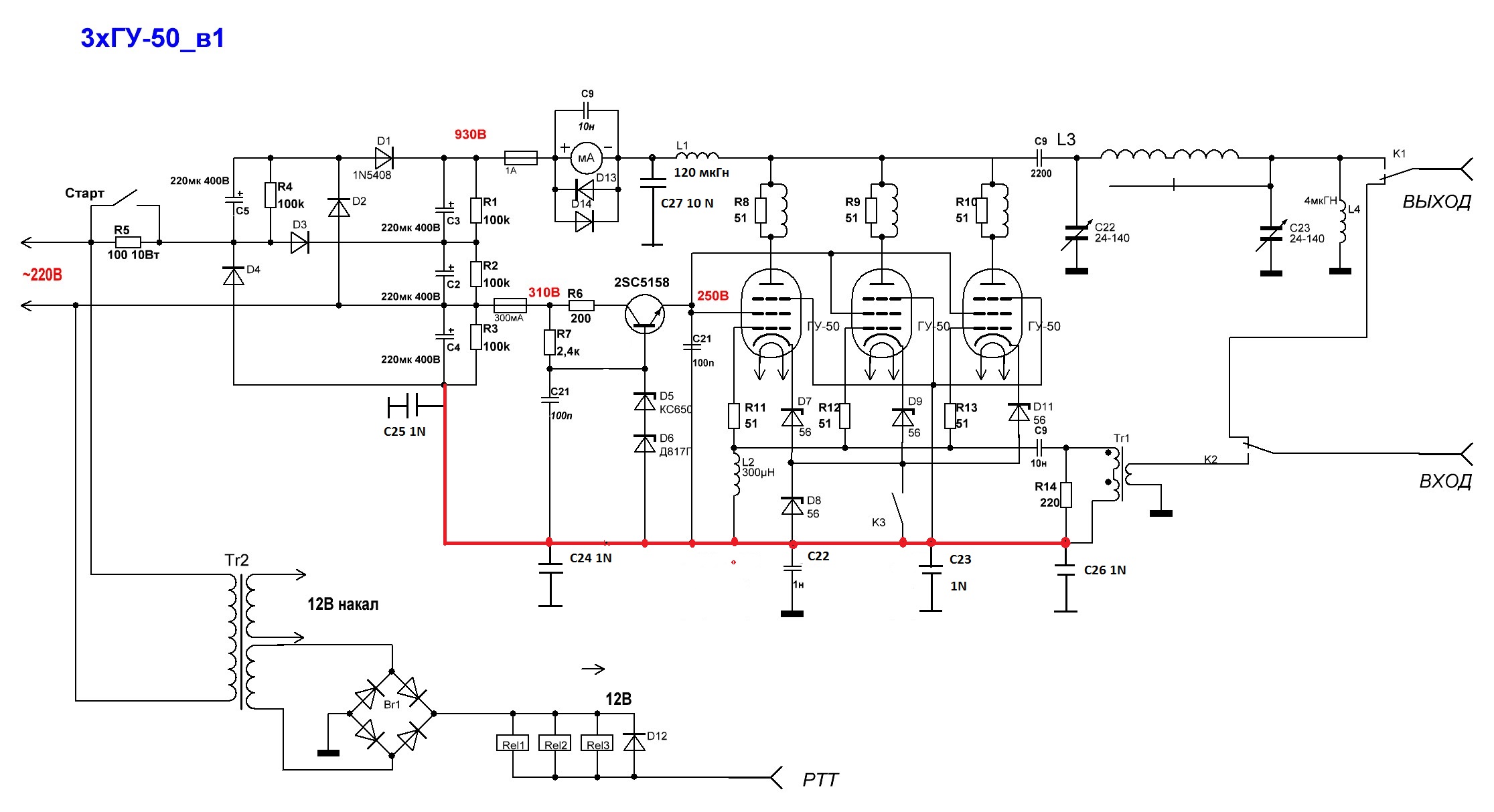

Вот примерно такая схема. Красным - шина. Несколько кондеров С22-26 по длине шине, общей емкостью примерно 4700 пФ. Мало нельзя, будет большой завал мощности на НЧ. Много тоже нельзя, шасси может кусаться с батареей.
И еще я добавил недостающий кондер С27 после анодного дросселя.
http://forumupload.ru/uploads/000e/73/7c/2/t93048.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

135

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

По моему в схеме нехватает сетевого фильтра и реле времени мягкого старта для утроителя.  В одной схеме ддя измерения  тока применена измерительная головка (микроамперметр) и шунт который находится в минусе БП, в этом случае прибор будет показывать анодный ток + ток второй сетки, правильно ли это?

136

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

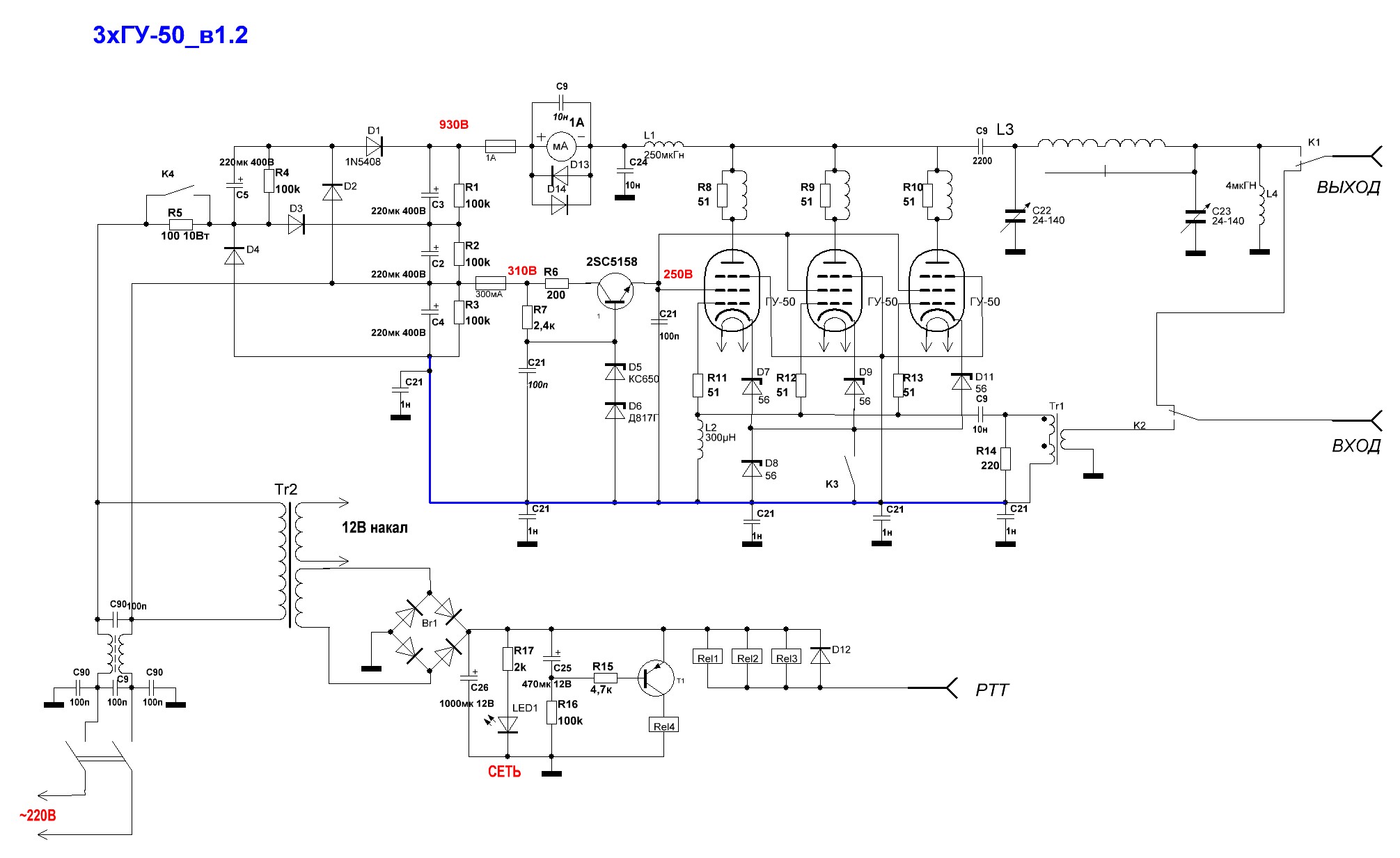

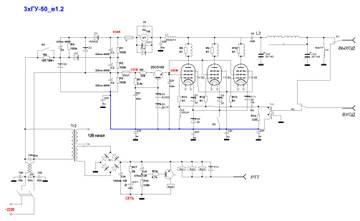

Добавил в схему сетевой фильтр и реле с задержкой включения 3-4с. http://forumupload.ru/uploads/000e/73/7c/405/t94775.jpg

137

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

шунт который находится в минусе БП

Прибор покажет сумму всех токов от этого источника.
Ставьте в питание анода и не мучайтесь :)

138

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Ок.
Не смог найти инфу про назначение стаканчиков для ламп, это для теплоотвода или экран? нужны ли они для УМ?

139

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

это для теплоотвода или экран?

Чтоб из панелек не убегали при перекачке :) использовании в мобильных/возимых/прочих системах. И при транспортировке при тряске.
Фиксатор.

UB4YBQ написал(а):

нужны ли они для УМ?

Нет.

140

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Для 4 ламп, в горячем конце П-контура можно применить прореженный 2х секционный КПЕ? на 80м подключение доп. кондера.

141

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

применить прореженный 2х секционный КПЕ?

Вполне
Почитайте на досуге Дрогана. Там и по монтажу много.
Или на Яндекс диск кинуть?
https://yadi.sk/d/NA2Ub8dOFcJl5w

142

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Спасибо Анатолий! Дроган есть, почитаю.

143

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

По моему в схеме нехватает сетевого фильтра и реле времени мягкого старта для утроителя.

А нужен ли он при такой низкой мощности? Думаю, что не нужен.

Anatoly написал(а):

Прибор покажет сумму всех токов от этого источника.

Точно так.

UB4YBQ написал(а):

Не смог найти инфу про назначение стаканчиков для ламп, это для теплоотвода или экран? нужны ли они для УМ?

Ну такая инфо всем понятна - фиксация ламп, чтобы лампы держались не на своих ножках, а стакане. Это же очевидно.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

144

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Без фильтра помехи не пойдут по проводке?

Посмотрел данные о накальных трансах, наиболее подходящий ТН-7 127/220 50, вторички 6,3В + 6,3В 3,3А. Для реле и вентиляторов отдельный 12В 1А, такой наверное есть в "тумбочке".

Отредактировано UB4YBQ (2020-03-21 14:42:15)

145

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

Без фильтра помехи не пойдут по проводке?

Я ставлю, хуже не будет :)

146

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10205
UB4YBQ написал(а):

Без фильтра помехи не пойдут по проводке?

Мощность недостаточная, чтобы модулировать сеть.  Вот мощность в 800 Вт и более, уже будет модулировать сеть.
К тому же УМ не цифровое устройство, от которого может идти очень широкий спектр.
Но если хочется, то фильтр можно и поставить, лишнего он не просит, ну кроме деталей и места.
Для накала конечно трансы, как и для вентилятора. Но лучше один транс и то и другое. Вент. очень немного потребляет, буквально несколько Вт.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

147

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Зеленые трансы типа ТАН, ТН лучше по межобмоточной изоляции или они просто покрыты лаком снаружи?

148

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

ТАН, ТН лучше по межобмоточной изоляции или они просто покрыты лаком снаружи?

Залиты, причем не лаком, а эпоксидным компаундом.
Для БТР до х8 пойдут  :cool:

149

  • Автор: UB4YBQ
  • Пользователь
  • Сообщений: 115

Нашел у себя ТС-40-6, вторички по паспорту 15В, 15В, 7,5В, 7,5В. ток 1,15А, провод 0,64.
К 15вольтным обмоткам подключил по две лампы(накал), напряжение   с 15В просело  до 13В, ток 1,6А. Мне кажется этот транс подходит для накала 4х ламп и для реле есть обмотки 7,5В.  Что скажете?

150

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 946
UB4YBQ написал(а):

Что скажете?

Использовать
