Реле с поста 230 поработал в УМ 2хГУ-29, поставлю и в этот, зачем тратить деньги, лучше возьму еще одну лампу.
РА на ГУ-50, БТР
Сообщений 241 страница 270 из 527
Поделиться2422020-04-07 01:16:27
UB4YBQ написал(а):
Собрал ВКС, горячий КПЕ, галетник, анодный дроссель и НЧ катушка от УМ 2хГУ-29.
При работе между перемеными конденсаторами по шасси течёт большой ВЧ ток, поэтому их надо ставить как можно ближе друг к другу. Напр. по вертикали и соединить толстым медным проводом.
- Подпись автора
Vytas LY3BG, LZ2VQ
Поделиться2432020-04-07 03:46:31
Медный провод по шасси обязательно будет.
Поделиться2442020-04-10 04:55:29
Какой марки феррит нужно использовать во входном трансе? как мотать, сколько витков первички, вторички? где расположить транс, возле панелек или возле входного разьема(реле)?
Есть кольцо D32хd20хh9 проницаемость если не ошибаюсь 2000. Края округлил, изолировал ФУМ лентой.
Отредактировано UB4YBQ (2020-04-10 11:22:18)
Поделиться2452020-04-10 11:27:21
Сердечник состоит из двух расположенных рядом ферритовых трубок, каждая из которых склеена из трех колец 400НН 10-12 мм. Обмоткa, подключенная к лампе, содержат 6 витков провода МГТФ 0,5.
Первичная обмотка 3 витка того же провода. Еще раз отмечу, что первичная обмотка должна быть очень хорошо изолирована, она под напряжением сети.
Трансформатор расположен на кронштейне возле вывода сеток лампы. Недалеко должен быть и входной разъем.
Обе обмотки раздельные.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2462020-04-10 12:32:34
Перед тем, как ставить транс , прогоните его с анализатором, нагрузив вторичку на 200 Ом. Должна получиться плоская АЧХ
Один виток - провод, прошедший обе трубки.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2472020-04-10 12:53:48
Спасибо Александр!
Поделиться2482020-04-11 03:36:53

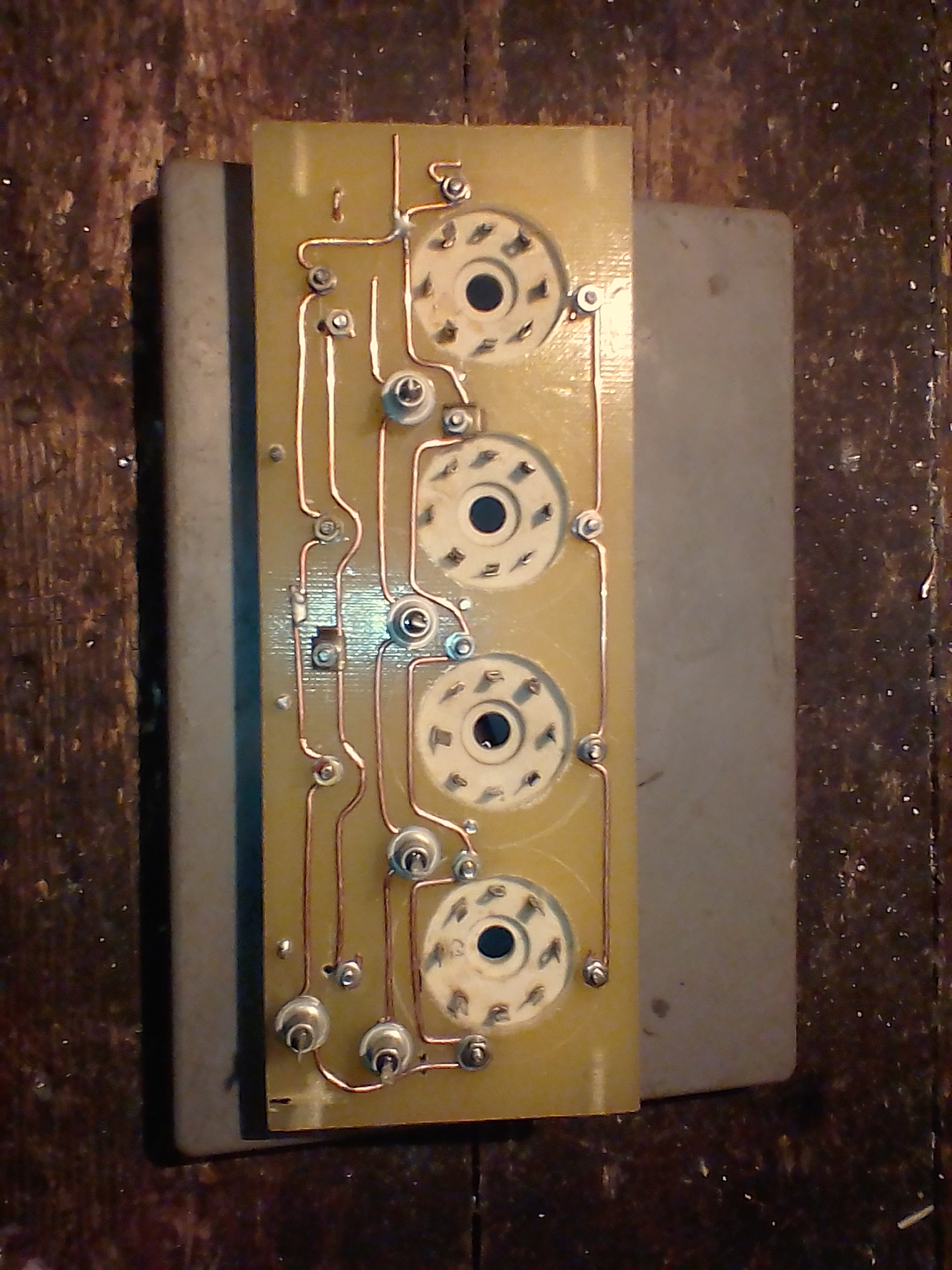

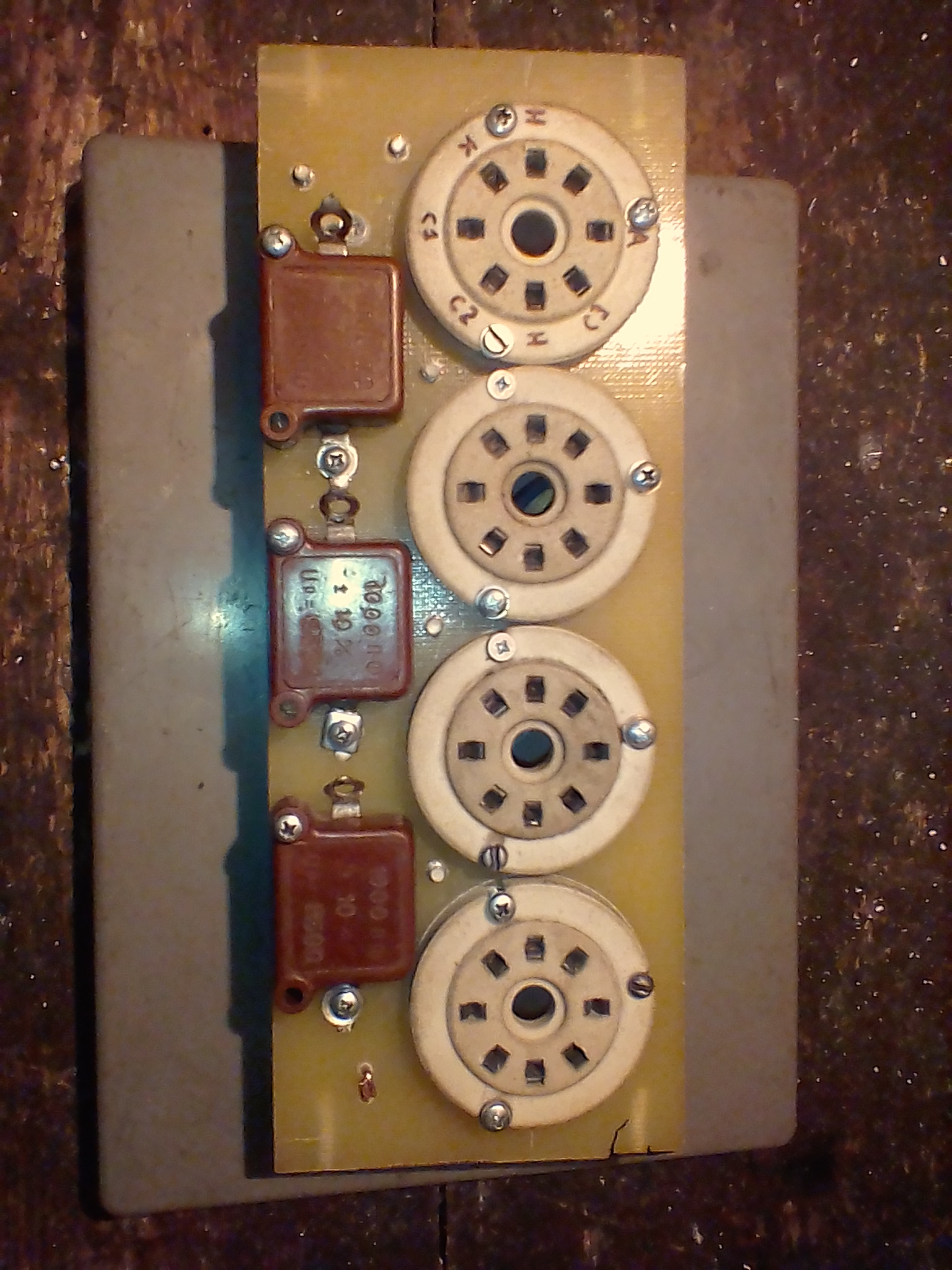

Прикрепил панельки, теперь нужно продумать монтаж развязавающих кондеров, если ставить 5 шт получается 960х5=4800пФ. Пока представляю вот так: синяя линия -900В, зеленая корпус-заземление. Стрелки возле панелек означают дырки через которые соединяются медные проволки (шины). Зеленая шина соединяет вход, выход, КПЕ, добавочные кондеры. КПЕ и анодные цепи не показаны.
Медная шина -900В будет крепиться на винты крепления панелек со стороны ламелек, будет ли соединение нормальным(контакт) если развязывающий кондер подключить к винту крепления со стороны ламп?
Отредактировано UB4YBQ (2020-04-11 09:25:47)
Поделиться2492020-04-11 09:38:04
Все хорошо.
UB4YBQ написал(а):
будет ли соединение нормальным(контакт) если развязывающий кондер подключить к винту крепления со стороны ламп?
Будет нормально, но контакт должен быть надежным, хорошо затянут.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2502020-04-12 00:58:05
4800пФ для развязки не многовато будет?
Поделиться2512020-04-12 04:49:07
UB4YBQ написал(а):
4800пФ для развязки не многовато будет?
Если про утечку 220 - то близко к пределу.
Какое сопротивление 4800пф в цепи 50гц ?
Посмотрите статью Гончаренко, там расписано хорошо.
Ну и прикиньте, какой ток для 220 вольт 50 герц будет.
Хотя по ТБ аппаратуру все равно землить (электротехнически) надо. Лишним это никогда не бывает.
Ну и напоминаю: в компьютерном БП 2 штуки 4000 - 6800 и средняя точка на корпус.
И как? Когда коснуться компа и батареи отопления?
А ведь работаем и "не паримся".
Так что Вы ранее писали, что у Вас проводка современная, с заземляющим проводником... вот и ставьте свои 4800 на развязку.
Поделиться2522020-04-12 06:04:31
Заземление нормальное, разьем 220В и провод от компа, на лицевой панели будет светодиод, который будет показывать наличие "земли" и то что нулевой провод сети попадает на среднюю точку утроителя. ну тогда 4800пФ, кондеры и место есть.
Поделиться2532020-04-12 08:00:01
UB4YBQ написал(а):
ну тогда 4800пФ, кондеры и место есть.
Минуточку!
Речь про сумму емкостей с минуса на корпусную землю!
Если Вы наберете 3 х 4800пф то это явно будет перебор. Тут уже для 50гц сети "дорога будет открыта". Ток будет немаленький, и уже не о "щиплет" будет речь, а о полноценном "поражении".
Человеку много не надо.
И это несмотря на индикаторы и прочие защиты.
Один товарищ подавал высокое из внешнего БП "папой".
На замечание, что штырь разъема (относительно доступный для несанкционированного прикосновения) будет просто опасен ответ был: "Фигня".
Ровно до того момента, когда эта "фигня" (и причем выключенная, только кондер с остаточным зарядом) не поприветствовала его в палец.
Больше о "фигне" с высоким речи он не вел Да и к силовым цепям 220 стал относиться внимательнее.
Поделиться2542020-04-12 10:21:24
UB4YBQ написал(а):
если ставить 5 шт получается 960х5=4800пФ
Все нормально должно быть. 5 кондеров по 960 пФ каждый. Сопротивление переменному току 50 Гц будет 663 кОм.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2552020-04-12 11:13:58
Все верно, 5 кондеров по 960пФ.
Конечно с такими напряжениями шутить опасно, если даже знаю лучше лишний раз спрошу, стыдного в этом не вижу, в некоторых форумах это конечно не поймут:)
Отредактировано UB4YBQ (2020-04-12 11:14:41)
Поделиться2562020-04-12 12:00:48
UB4YBQ написал(а):
Конечно с такими напряжениями шутить опасно, если даже знаю лучше лишний раз спрошу, стыдного в этом не вижу, в некоторых форумах это конечно не поймут:)
Нечего тут стесняться, если речь идет о технике безопасности. Напряжение серьезное, это не 12 В.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2572020-04-12 12:30:36
UB4YBQ написал(а):
5 кондеров по 960пФ.
Тогда все ОК
Поделиться2582020-04-13 14:55:23
Обьясните пожалуйста как будет устанавливаться ток покоя ламп. Будут ли сильно нагреваться стабилитроны? Если применить Д817А (56В при токе 50мА), а ток через лампу будет больше 100мА.
Отредактировано UB4YBQ (2020-04-13 14:56:09)
Поделиться2592020-04-13 15:29:00
Замените Д10 на Д816Д. Он будет запирающим.
А все другие - Д815Ж по два на каждый последовательно и вот одним из них и подбирать персональный ток покоя ламп.
Каждый зенер на свой небольшой радиатор.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2602020-04-13 15:41:15

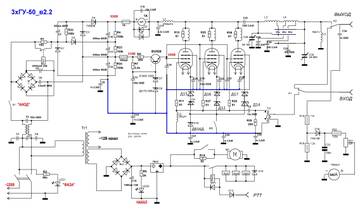

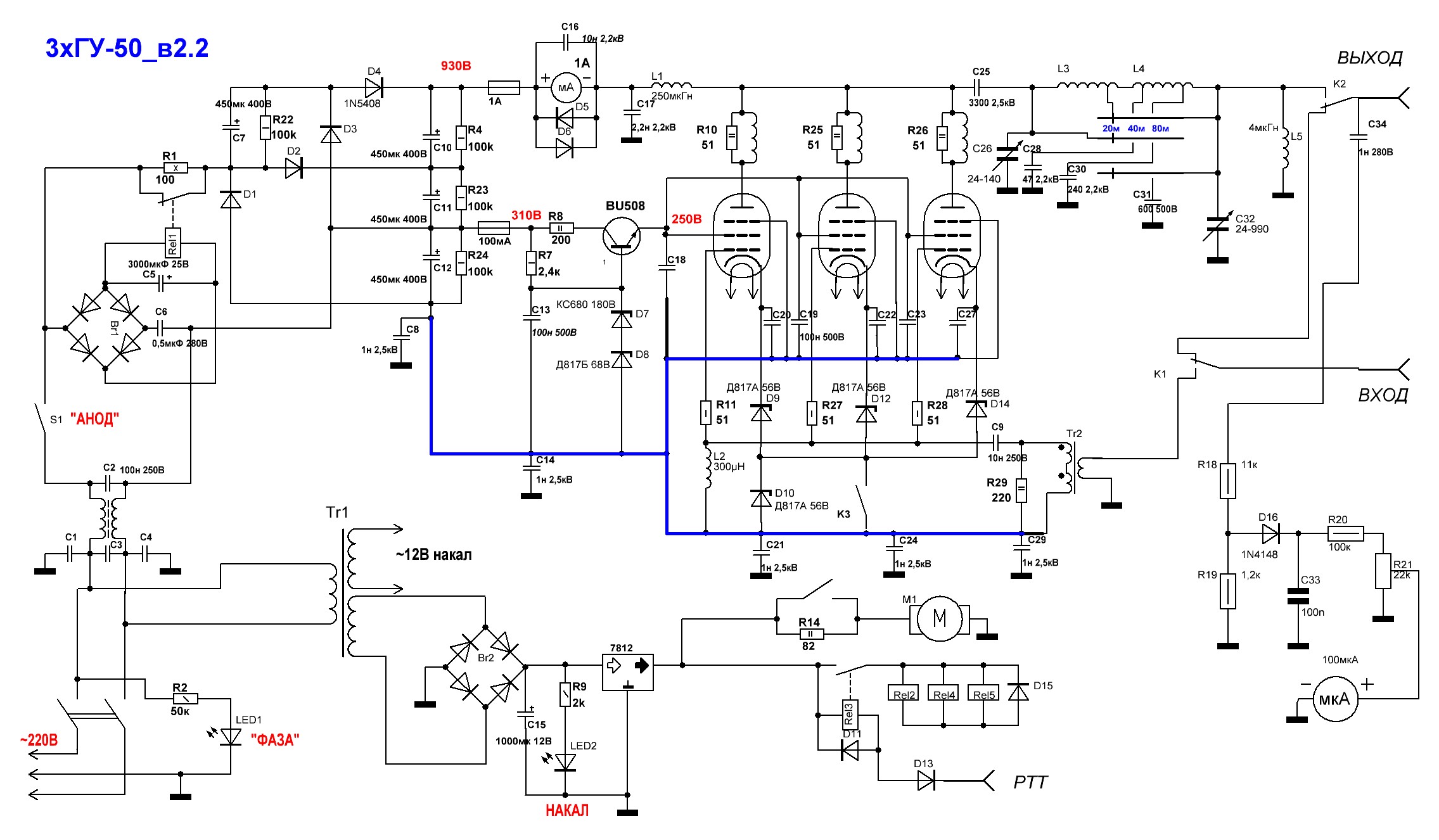

Вот такая схема должна быть. Все зенеры Д815Ж и каждый на своем небольшом радиаторе, изолированном от шасси. А Д10 - Д816Д
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2612020-04-14 00:44:18
Есть еще лучше вариант с зенерами. Все 5 зенеров для 4 ламп - Д816Д. Но для каждой лампы не по 2 зенера , а по 1.
Через каждую лампу ток 90 мА. Запирающий зенер Д10 замкнут при работе накоротко и не работает.
Все зенеры на своих небольших радиаторах.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2622020-04-14 04:17:05
- Активный участник
- Сообщений: 362
UB4YBQ написал(а):
как
В схеме УМ - дроссель L5 лучше поставить на 4 мГн.

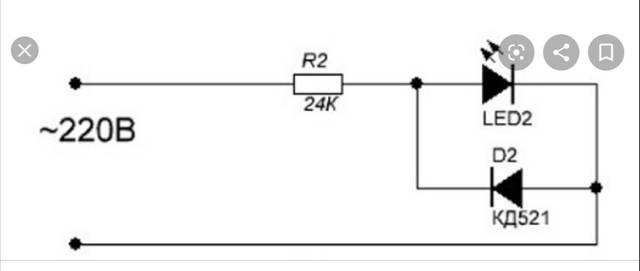

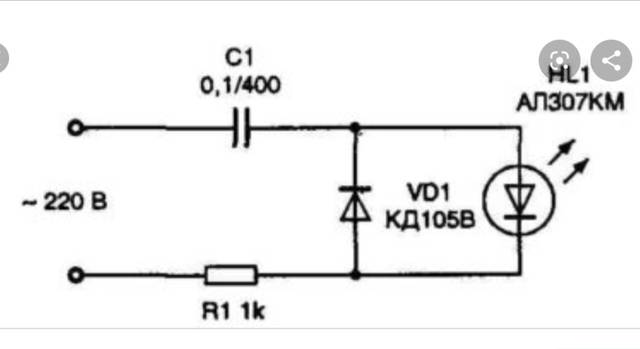

Светодиод LED1 необходимо защитить маломощным диодом, включенным встречнопараллельно.
Но на полуваттном резисторе R2 (50 кОм) выделится 1 Вт мощности, то скорее всего он обгорит, поэтому предлагаю через гасящий конденсатор на -630 В (или ~275В) :
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться2632020-04-14 05:46:50

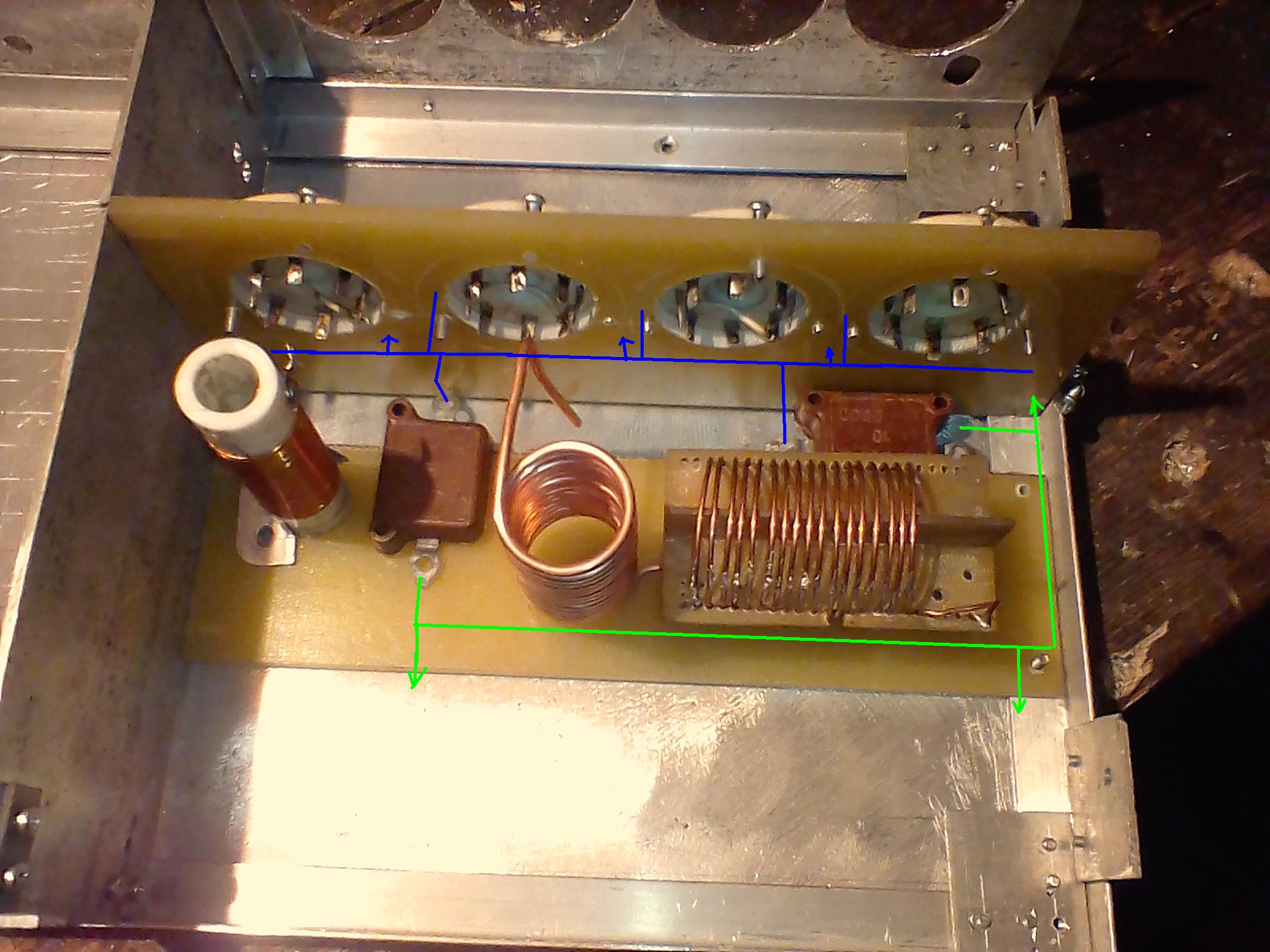

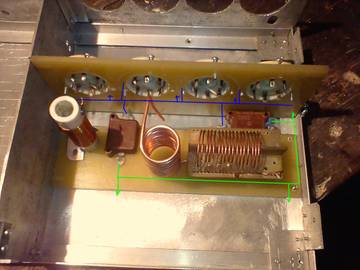

Сделал монтаж по одному зенеру на лампу и 1 запирающий, радиаторы сделаю из алюминевых уголков. Пока нет Д816Д. Ставить по 2 зенера на лампу проблематично. В начале темы было написано что начальный ток лампы можно будет уменьшить последовательно включенном диодом, с катода лампы на катод зенера как раз можно впаять диод.
Для L5 не хватит 300мкГн? в одном видео гоняют анализатором такой индуктивность и все нормально.
Отредактировано UB4YBQ (2020-04-14 05:49:30)
Поделиться2642020-04-14 05:50:26
UB4YBQ написал(а):
уменьшить последовательно включенном диодом
Так можно, но диод всего на 0,8 В изменяет смещение, практически незаметно для ГУ50.
Сделано хорошо.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2652020-04-14 05:55:47
UB4YBQ написал(а):
Для L5 не хватит 300мкГн?
Думаю, что вполне.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2662020-04-14 12:15:47

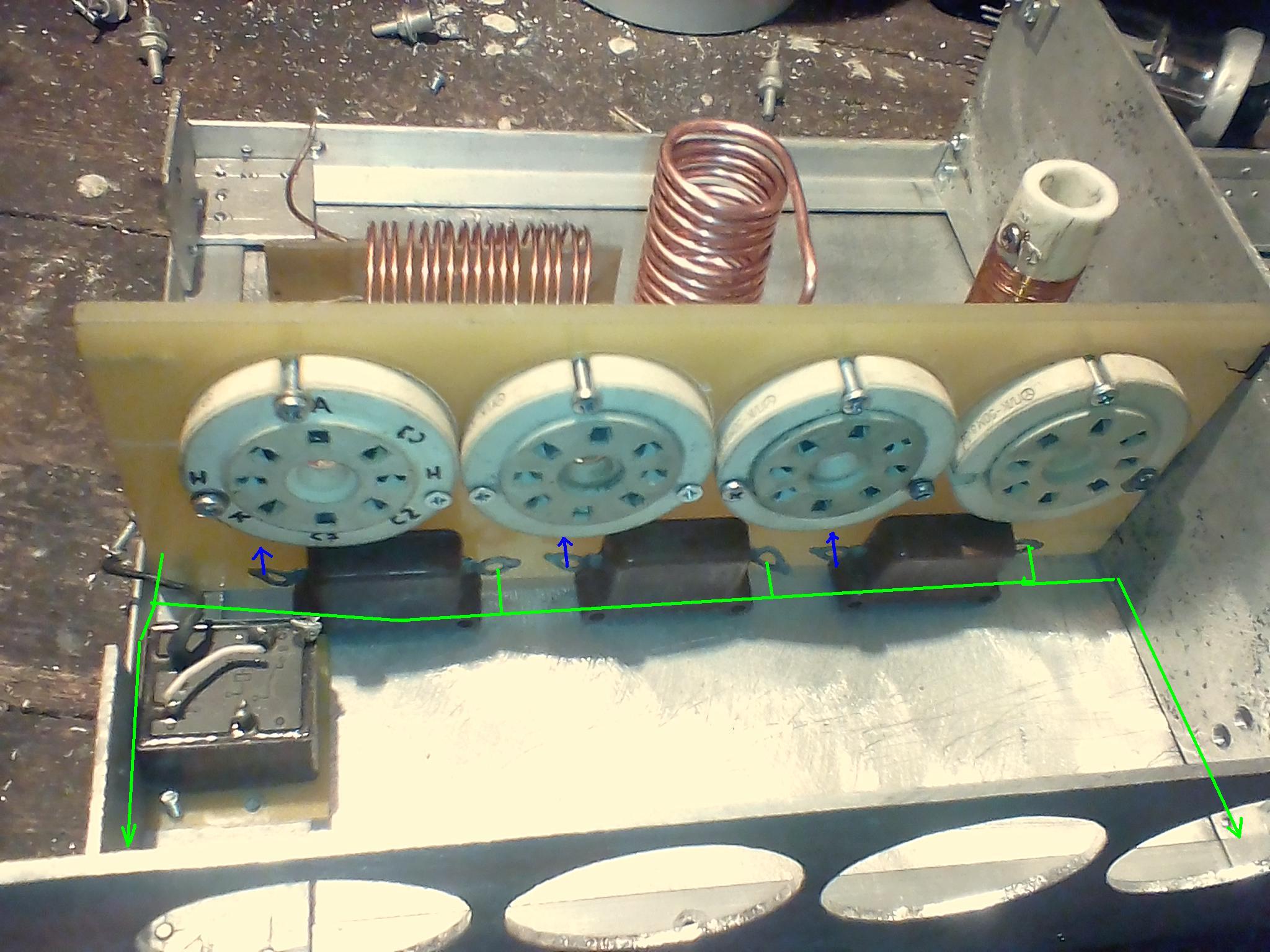

Одно замечание - со стороны выводов панелек. Там шина пройдя на обратном пути замыкается (пайка) В результате образуется замкнутая петля а этого лучше не делать. Такие петли отбирают ВЧ энергию. Разомкните. Не делайте никогда замкнутых петель в УМ.
Под зенерами лучше все же использовать плоские лепестки, так лучше и надежнее контакт
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2672020-04-14 12:25:51
Правда ли то что если ставить лампы с разной крутизной(в разумных пределах) в схеме без отдельной регулировки смещения лампа имеющая большую крутизну современем сравняется с слабыми?
Конечно постараюсь сделать отдельное смещение, придется чуть-чуть изменить монтаж, надеялся на диоды, но куча диодов тоже не решение.
Поделиться2682020-04-14 12:56:47
UB4YBQ написал(а):
Правда ли то что если ставить лампы с разной крутизной(в разумных пределах) в схеме без отдельной регулировки смещения лампа имеющая большую крутизну современем сравняется с слабыми?
Не уверен в этом. Дело в том, что лампы изготавливаются вручную. Одно, чуть неточное движение монтажницы при намотке 1-й сетки и лампа уже имеет другой ток покоя, критично это в функции от расположения сетки рядом с катодом. Поэтому там, где это критично, например очень критично в двухтактных схемах, там предварительно лампы проходят отбор по току покоя.
В схемах при параллельном включении ламп, это менее критично, поэтому как правило отбора нет, если конечно разница не в 10 раз по току.
UB4YBQ написал(а):
Конечно постараюсь сделать отдельное смещение, придется чуть-чуть изменить монтаж, надеялся на диоды, но куча диодов тоже не решение.
Дискретные диоды это решение применимо для ламп с очень высокой крутизной хар-ки, например ГУ78Б, ГУ84Б и т.п. Но ГУ50 лампы очень ,,тупые,, поэтому для них один диод - просто ничто. Другое дело 7-10 диодов это другое дело, но это не технологично. Поэтому как правило все же используют зенеры, а уэ если разброс слишком высокий, то персонально доп. зенер на 3-5 В.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2692020-04-15 00:58:43
Трудно найти нужный стабилитрон. А нельзя ли вместо них использовать LM317 по схеме стабилизации тока?
Например, если в данной схеме в катод поставить зенер на 50В то будет такое же смещение рабочей точки(начальный ток) как в схеме заземленном катодом с подачей на 1ю сетку -50В?
Отредактировано UB4YBQ (2020-04-15 01:29:07)
Поделиться2702020-04-15 04:41:30
UB4YBQ написал(а):
Например, если в данной схеме в катод поставить зенер на 50В то будет такое же смещение рабочей точки(начальный ток) как в схеме заземленном катодом с подачей на 1ю сетку -50В?
Можно и на в сетку подать -50, но для работы зенера в этом случае нужно подать минус на зенер через резистор, чтобы получилась схема параметрического стаба. Как в этой схеме подать отрицательное -60-70 В, чтобы получить -50 В?
Чем и хорош зенер в катоде, что не требует никакого доп. напряжения для работы.
