РА на ГУ-84Б

Страница:   1 2

Сообщений 31 страница 54 из 54

31

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10359
DK8LNH написал(а):

Выход, применять вентилятор DC с поддержкой от аккумулятора или большой батареи электролитов.

Где то была такая тема - резервное питание для охлаждения лампы. Там рассматривалось применение UPS от РС как резервного источника питания вентилятора.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

32

  • Автор: DK8LNH
  • Пользователь
  • Сообщений: 76

У меня сделано просто. Свинцовая батарея 12V кажется 4Ah крепится на задней стенке УМ. Через диод и резистор подзаряжается от внутреннего источника 12В. 555-ым таймером через 2 минуты после пропадания внутренних 12в отрубает вентилятор. Удобно не только при аварии но и в повседневном пользовании, УМ можно выключать сразу после QSO. Вентилятор будет молотить ещё 2 минуты.

33

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10359
DK8LNH написал(а):

аймером через 2 минуты после пропадания внутренних 12в отрубает вентилятор.

Время зависит от того, насколько интенсивно работала лампа перед этим. Особенно это важно для металлокерамики, которая очень не любит температурных перенапряжений.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

34

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

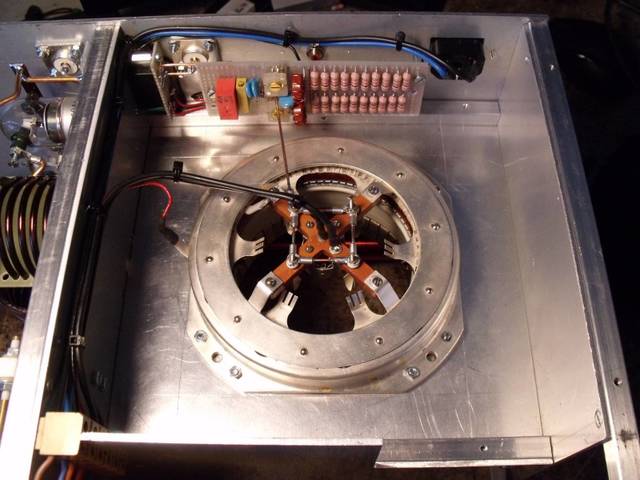

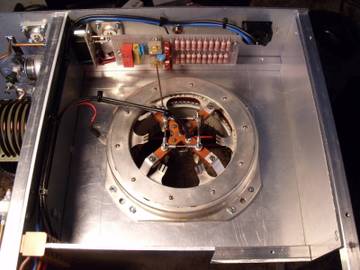

УМ EI7KD на ГУ-84б :

https://forumupload.ru/uploads/000e/73/7c/337/t96621.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

35

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
vas написал(а):

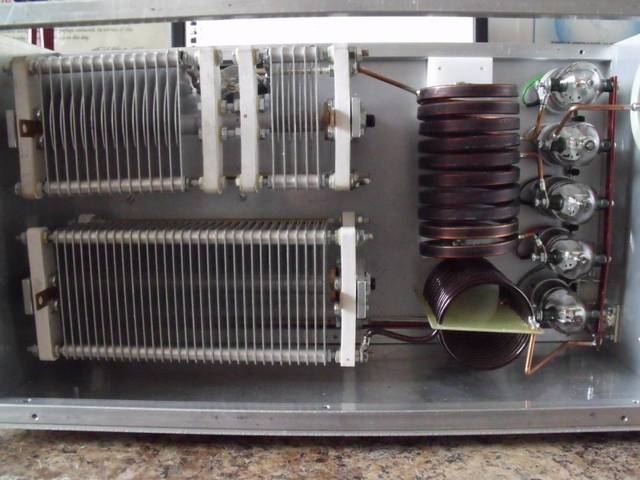

УМ EI7KD на ГУ-84б :

https://forumupload.ru/uploads/000e/73/7c/337/t73824.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

36

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362
vas написал(а):

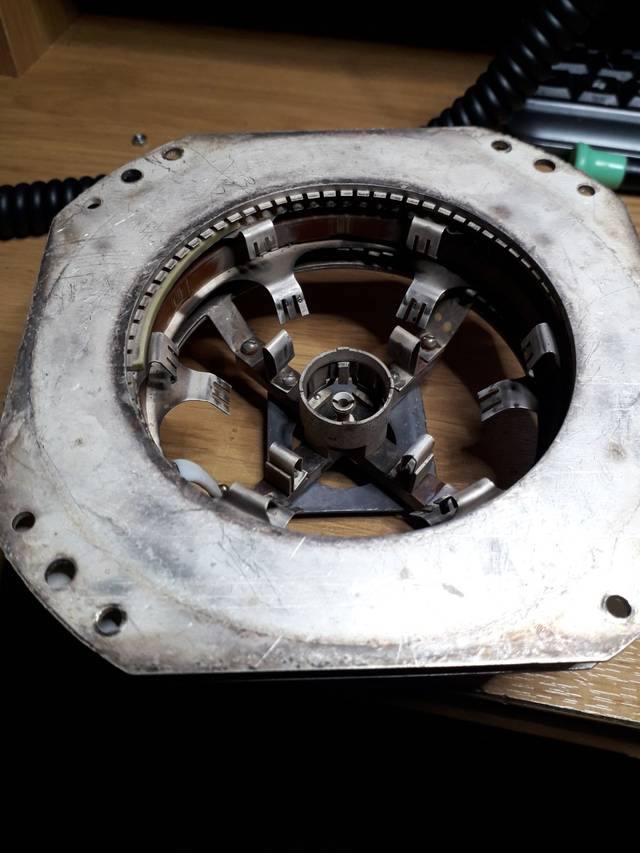

УМ EI7KD на ГУ-84б :

https://forumupload.ru/uploads/000e/73/7c/337/t49072.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

37

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

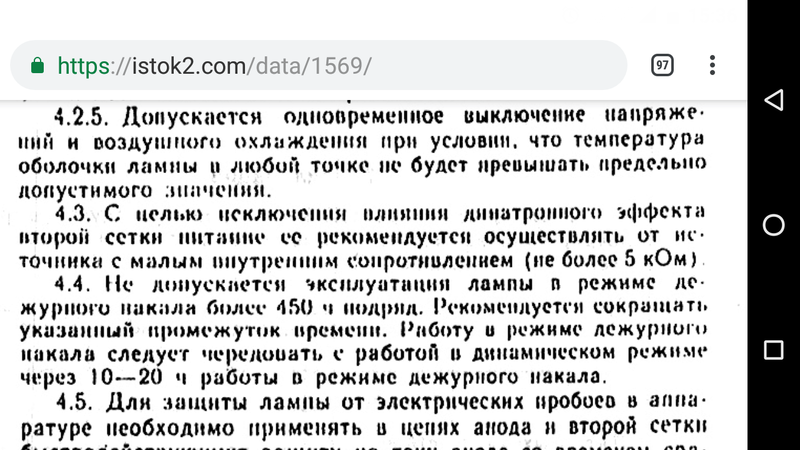

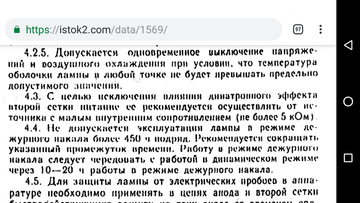

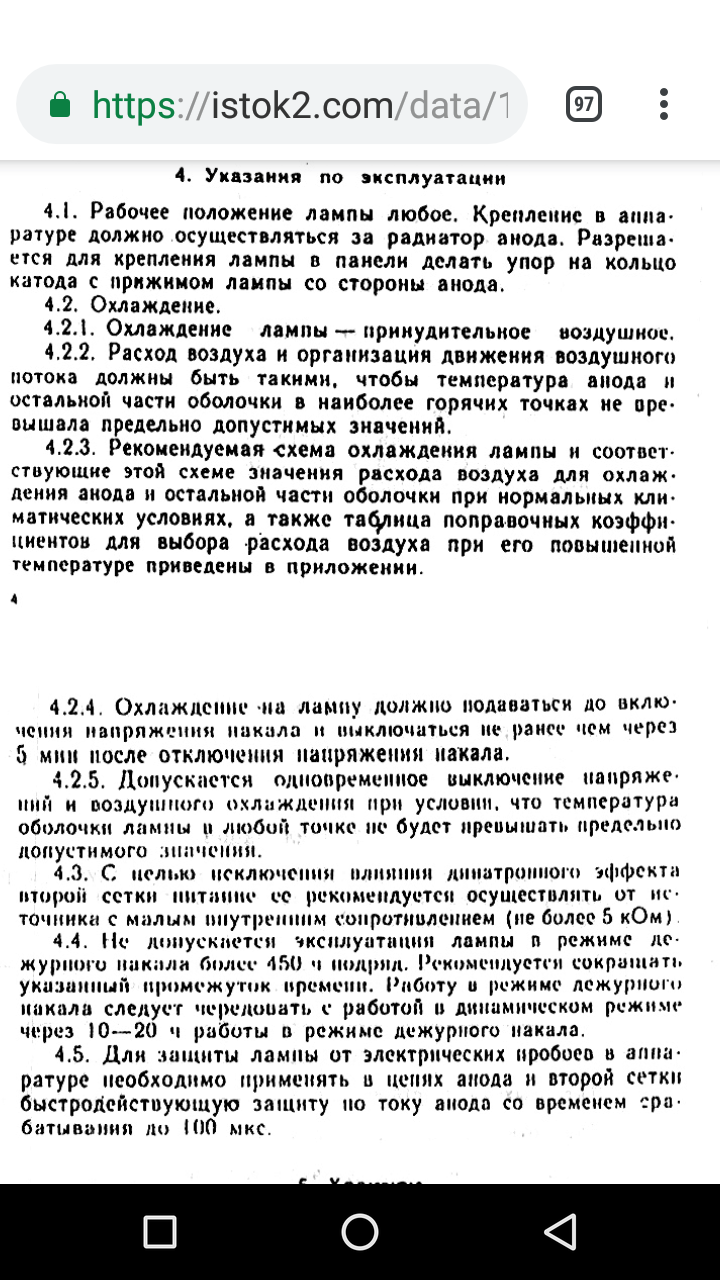

Скан этикетки на лампу ГУ-84б = ссылка

https://forumupload.ru/uploads/000e/73/7c/337/t25771.png

https://forumupload.ru/uploads/000e/73/7c/337/t72293.png

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

38

  • Автор: Oleg
  • Пользователь
  • Oleg
  • Сообщений: 30

Интересно, как можно реализовать защиту по аноду быстрее 100 мкс как требует ТУ в паспорте на лампу?

39

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10359
Oleg написал(а):

Интересно, как можно реализовать защиту по аноду быстрее 100 мкс как требует ТУ в паспорте на лампу?

Думаю, что только электроникой, без всяких эл. мех. реле., а к примеру твердотельными реле.  Иначе быстродействие не будет обеспечено

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

40

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10359

На сегодняшний день это лучшая лампа. Питание не слишком высокое, а мощность не уступает ни ГУ78Б ни ГУ73Б.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

41

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150

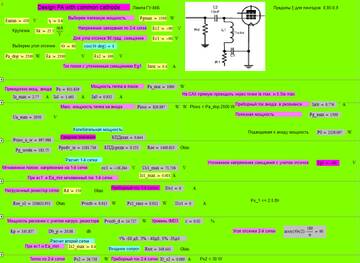

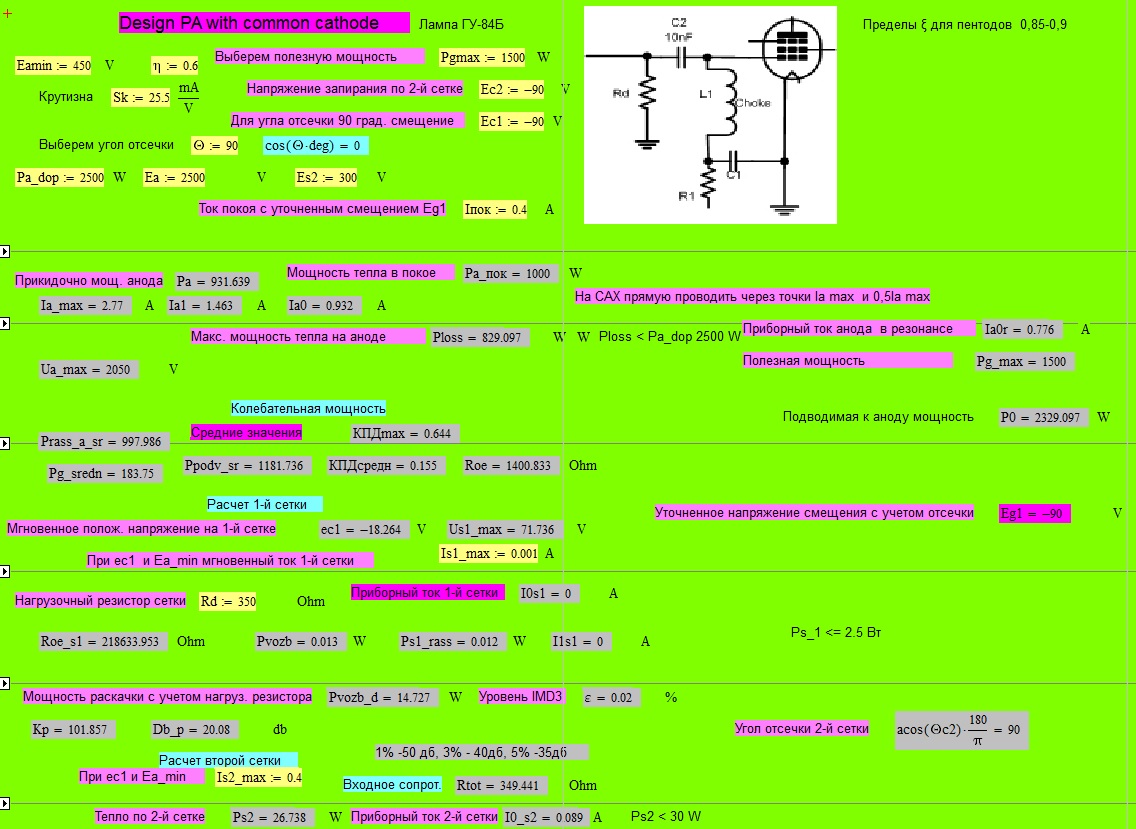

Расчет УМ на ГУ84Б.
Мощность 1500 Вт.
Раскачка 14 Вт.
Ток покоя 0,4 А.
Анодное 2500 В. Экранное 300 В
Режим без тока 1-й сетки.
https://forumupload.ru/uploads/000e/73/7c/400/t867676.jpg

42

  • Автор: R2DA
  • Пользователь
  • Сообщений: 452

Саня, спасибо за оперативную помощь!
Но есть нюансы ...
Крутизна у ГУ84Б - около 60.
КПД для тетрода ну никак не 0.7, нормально 0.62 (по опыту).
Нагрузка в сетке 350 Ом - многовато, сложно будет настроить (при реальной емкости лампы в панельке - 113 пф), надо попасть в 100 Ом.
Roe - 1400 Ом похоже.

Подуточнишь?

Подпись автора

73!
Валерий

43

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150
R2DA написал(а):

Нагрузка в сетке 350 Ом - многовато, сложно будет настроить (при реальной емкости лампы в панельке - 113 пф), надо попасть в 100 Ом.

Если применить 100 Ом, то для того, чтобы развить нужную амплитуду по сетке, потребуется мощность втрое больше и 15 Вт никак не хватит. У тебя же лимит 15 Вт раскачки, поэтому тут никак иначе.

R2DA написал(а):

Крутизна у ГУ84Б - около 60.

Этот параметр динамический, зависит от режима, поэтому в паспорте оговорен режим для полученной крутизны.
Здесь режим необычный, поэтому и крутизна другая.

R2DA написал(а):

КПД для тетрода ну никак не 0.7, нормально 0.62 (по опыту).

Это практически не влияет на расчет. Я залил новый расчет, исправил КПД. Найди разницу  ;)

44

  • Автор: R2DA
  • Пользователь
  • Сообщений: 452
VE3KF написал(а):

Если применить 100 Ом, то для того, чтобы развить нужную амплитуду по сетке, потребуется мощность втрое больше и 15 Вт никак не хватит. У тебя же лимит 15 Вт раскачки, поэтому тут никак иначе.

А если применить трансформатор 1:4 (сорри, сопротивление 200 ом, конечно, не 100)?

Отредактировано R2DA (2021-04-05 14:50:58)

Подпись автора

73!
Валерий

45

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150
R2DA написал(а):

А если применить трансформатор 1:4 (сорри, сопротивление 200 ом, конечно, не 100)?

Даже с сопротивлением 200 Ом, нужна будет мощность раскачки 28-30 Вт. У тебя лимит 15 Вт.

46

  • Автор: R2DA
  • Пользователь
  • Сообщений: 452
VE3KF написал(а):

Этот параметр динамический, зависит от режима, поэтому в паспорте оговорен режим для полученной крутизны.
Здесь режим необычный, поэтому и крутизна другая.

А кто выбирает необычность режима?
И какой критерий?

Подпись автора

73!
Валерий

47

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150
R2DA написал(а):

А кто выбирает необычность режима?
И какой критерий?

Выбираешь режим в данном случае ты сам. Это мощность, лимит. раскачка и питание. Это и определяет режим лампы.
В основном это определяется мощностью раскачки, желаемой мощностью на выходе и питанием, а значит и током анода и всех других электродов.

48

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150

Вот есть хороший метод согласовать ШП вход, но он требует мощности раскачки т.к. нагружен на 50 Ом.
http://dl2kq.de/pa/1-25.htm

49

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150

Поэтому в данном случае ты ничего не сможешь сделать, как работать на 350 или больше Ом на сетке. Все завязано на мощность раскачки и заданную мощность.
Но это не так страшно, это же не 1500 Ом?

50

  • Автор: R2DA
  • Пользователь
  • Сообщений: 452
VE3KF написал(а):

Даже с сопротивлением 200 Ом, нужна будет мощность раскачки 28-30 Вт. У тебя лимит 15 Вт.

ОК, 200 маловато. Но 300 (транс 1:6) в самый раз.
Напряжение при 14 ваттах - sq PR: sq 14*300 = 64,8 Veff, т.е. амплитуда 64,8*1.41=91 в.
Достаточно.
Только вот согласовать вход двумя катушечками при входной емкости 113 пф будет сложновато ...
А делать ДПФ на каждый диапазон - места уже не хватит.

Подпись автора

73!
Валерий

51

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150
R2DA написал(а):

Но 300 (транс 1:6) в самый раз.
Напряжение при 14 ваттах - sq PR: sq 14*300 = 64,8 Veff, т.е. амплитуда 64,8*1.41=91 в.
Достаточно.

Ну тогда пробуй, только еще учти неизбежные потери на трансе, на согласовании.
С резистором 300 Ом раскачка нужна 17 Вт, если КПД=100%, без потерь, чего не бывает.

52

  • Автор: R2DA
  • Пользователь
  • Сообщений: 452
VE3KF написал(а):

Вот есть хороший метод согласовать ШП вход, но он требует мощности раскачки т.к. нагружен на 50 Ом.
http://dl2kq.de/pa/1-25.htm

Надо пробовать. Я когда-то пытался http://dl2kq.de/pa/1-4.htm       , правда, с двумя 84ками, все закончилось на 26 МГц.
Тут проблема в сопротивлении 300, а не 50, не факт, что вытянет.

Подпись автора

73!
Валерий

53

  • Автор: VE3KF
  • Администратор
  • Сообщений: 150
R2DA написал(а):

Я когда-то пытался http://dl2kq.de/pa/1-4.htm       , правда, с двумя 84ками, все закончилось на 26 МГц.

Это уже устаревший метод. Последний намного лучше, но там нагрузка 50 Ом и только эта нагрузка, а это значит, что мощность раскачки должна быть более 50 Вт.

54

  • Автор: R2DA
  • Пользователь
  • Сообщений: 452
VE3KF написал(а):

Ну тогда пробуй, только еще учти неизбежные потери на трансе, на согласовании.
С резистором 300 Ом раскачка нужна 17 Вт, если КПД=100%, без потерь, чего не бывает.

Согласен, но меня не сильно грузит ограничение 1500 вт, 1378, тоже устроит :) Для дачи или экспедиции.
Поскольку сам усилитель собирается в отдельной масенькой коробочке...

Для контест-шэка просто меняется блок питания на трехфазный :)

Кстати, делюсь лайфхаком для согласования входа. DL2KQ предлагает:

1. Ко входу цепи подключаем измеритель импедансов или трансивер с КСВ-метром.
2. Вращая подстроечный конденсатор, параллельный лампе добиваемся минимума КСВ на 28 MHz.
3. Вращая подстроечный конденсатор, параллельный катушкам добиваемся минимума КСВ на 50 MHz.
4. Циклически повторяем два последних пункта до точного согласования во всей полосе.
и т.д.

Все так, только в пункте 1. Используем антенный анализатор (в моем случае АА-230PRO)
Все упрощается многократно.

Подпись автора

73!
Валерий
