Пардон не совсем понял что за кольцо на аноде? Разьем заменю, мощнее вариометра пока нет он от Р-140. Попробую поискать.
Выходной каскад Ua=4кВ Ia=3А. УМ на ГУ-47Б.
Сообщений 271 страница 300 из 326
Поделиться2722020-08-28 11:36:54
Что там я не знаю, как вижу так и пишу. Квадратом этот хомут это точно не назовешь.
Вариометр однозначно на вынос.
Почитайте тему про УМ на 4СХ20000.
Там описаны проблемы на мощности всего 10 кВт. УМ сжег коакс. кабель. Так что и кабеля потребуются другие.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2732020-08-28 11:57:57

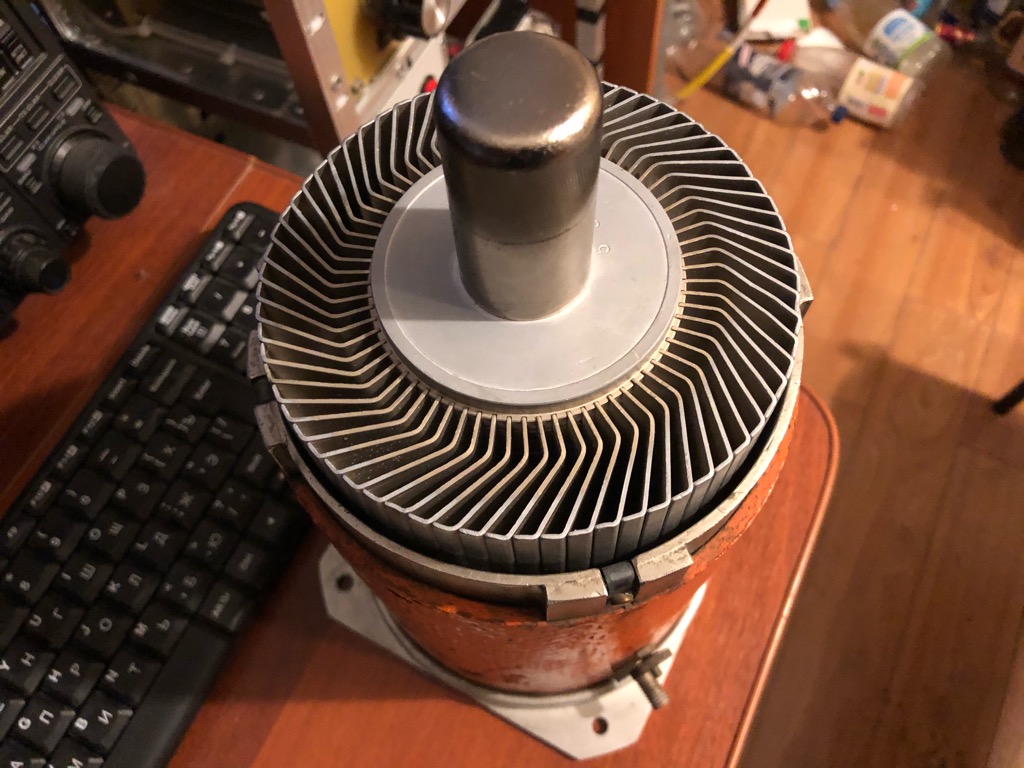

Ок вы имеете ввиду кольцо сверху панели гу-47б? Эта панель ее родная и кольцо это не снимается там на нем пружинящие прижимы к аноду лампы.
Поделиться2742020-08-28 12:11:33
А назначение этого кольца?
Разъемы потребуются такие, как пример https://www.radiall.com/products/outdoo … ctors.html
https://halberdbastion.com/resources/ha … ries/43-10
Кабеля для антенн подойдут от компании Andrew
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2752020-08-28 12:22:55
Такой вариометр применяют ГУ36Б вояки и сравните со своим вариометром.
PA на 4CX20000
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2762020-08-28 12:35:14
Ок спасибо за информацию, обязательно буду искать. Назначение кольца? На нем пружинящие контакты к аноду лампы, тоесть лампа сверху жестко не закреплена. Ну и к кольцу подводится анодное напряжение там есть резьбовые отверстия.
Отредактировано R9SAZ (2020-08-28 12:35:38)
Поделиться2772020-08-28 12:50:29
R9SAZ написал(а):
На нем пружинящие контакты к аноду лампы, тоесть лампа сверху жестко не закреплена.
Понятно, это токосъем.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2782020-08-28 12:50:40

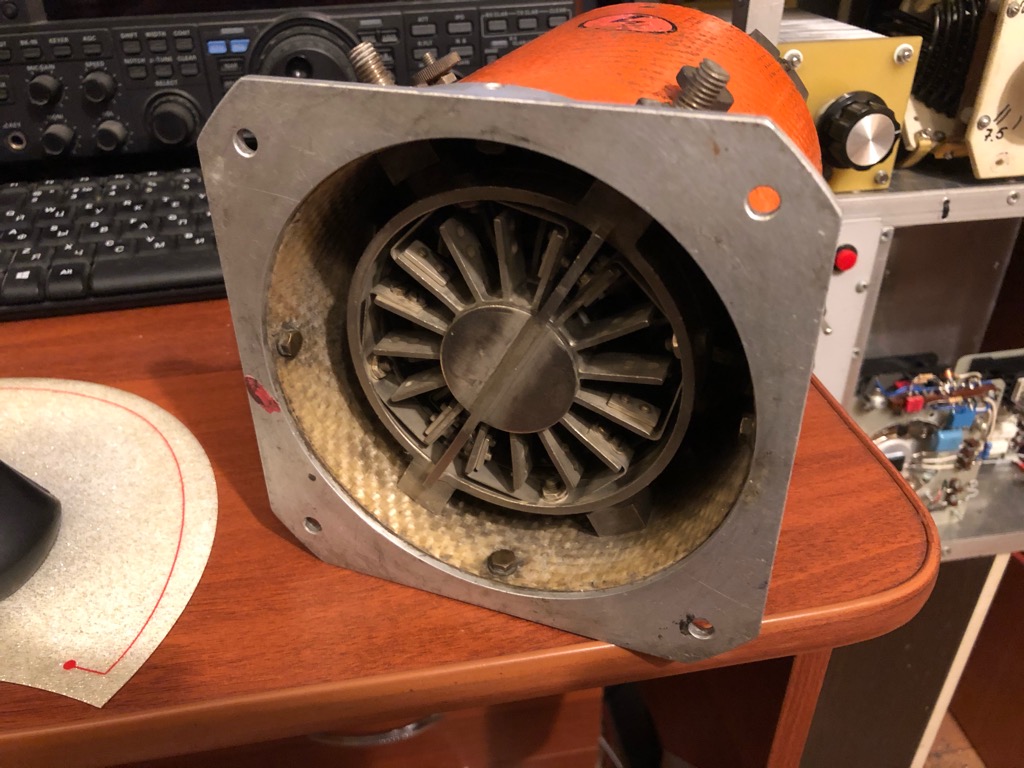

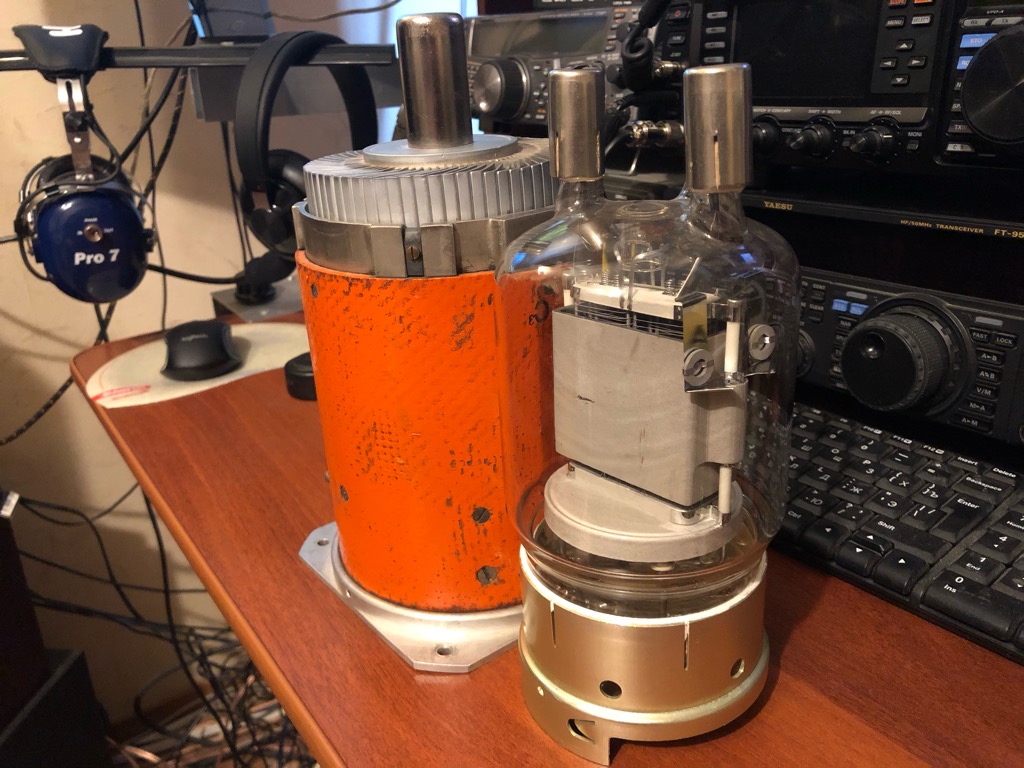

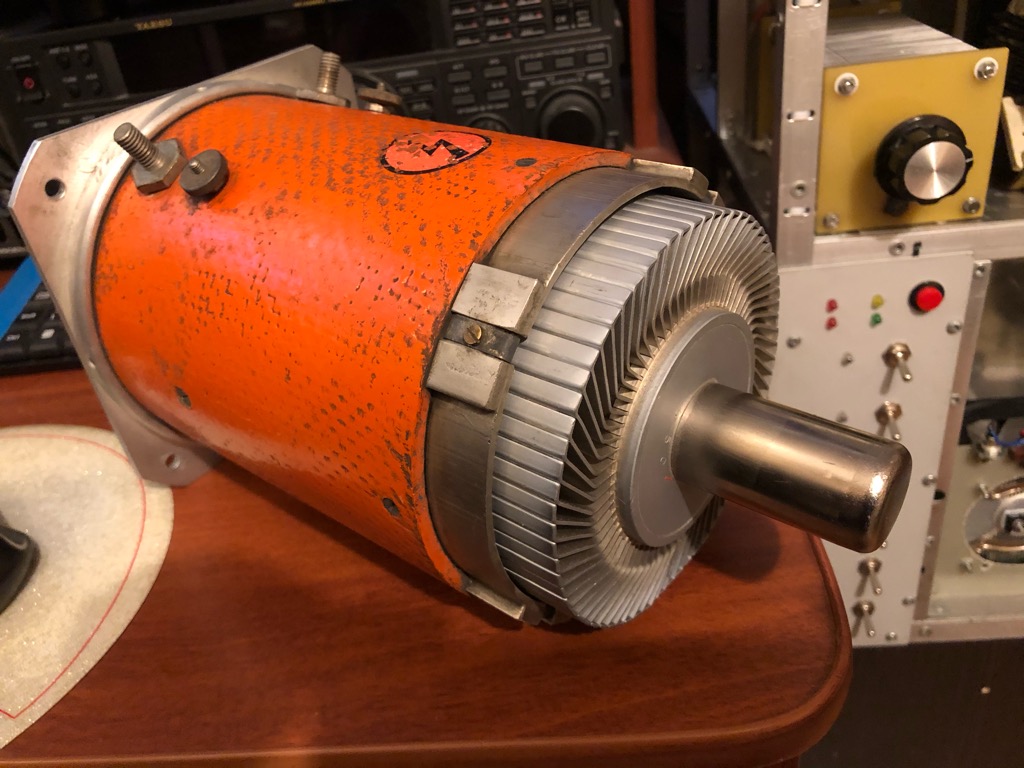

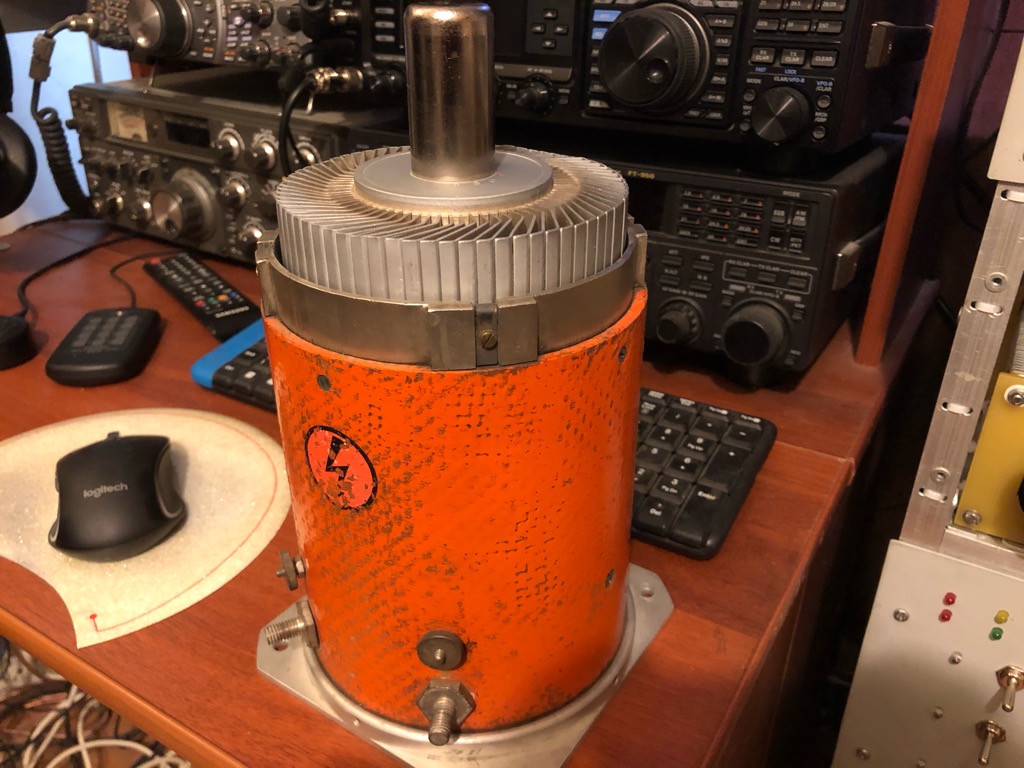

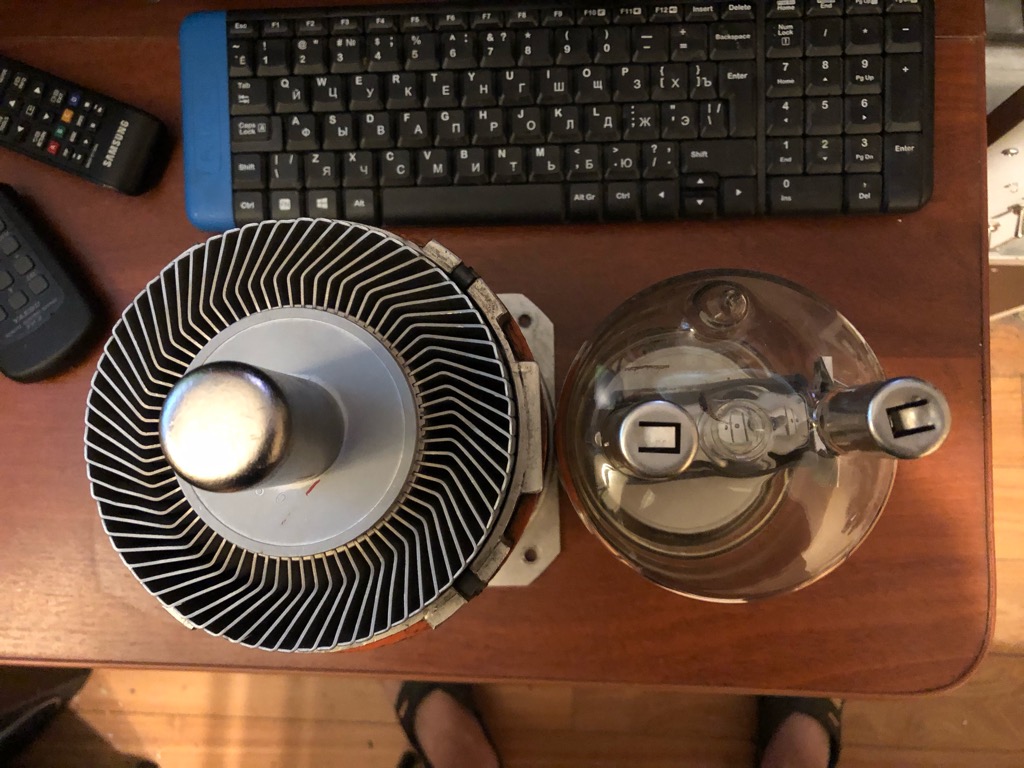

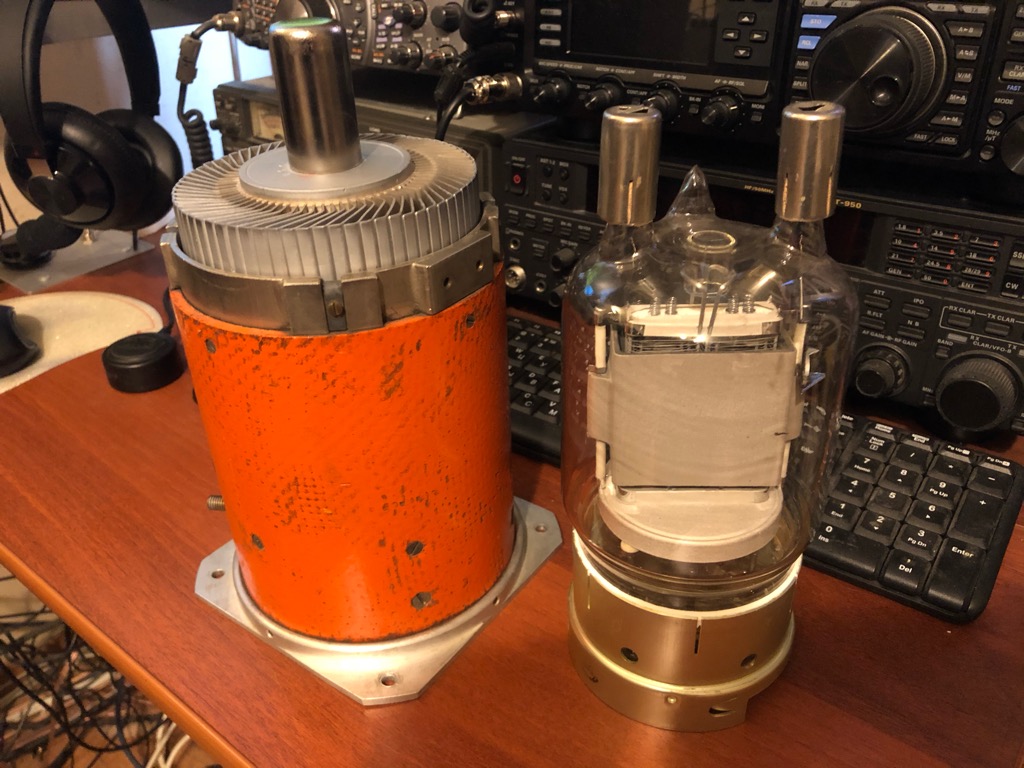

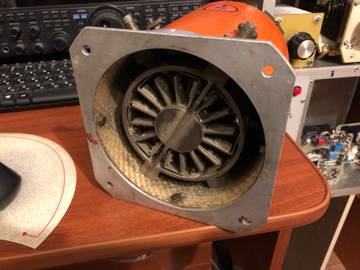

Фоты ГУ-47Б в панеле поближе
Поделиться2792020-08-28 12:51:24
Еще я думаю, что горячий КПЕ маловат будет по емкости. Какой там зазор?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2802020-08-28 12:57:33

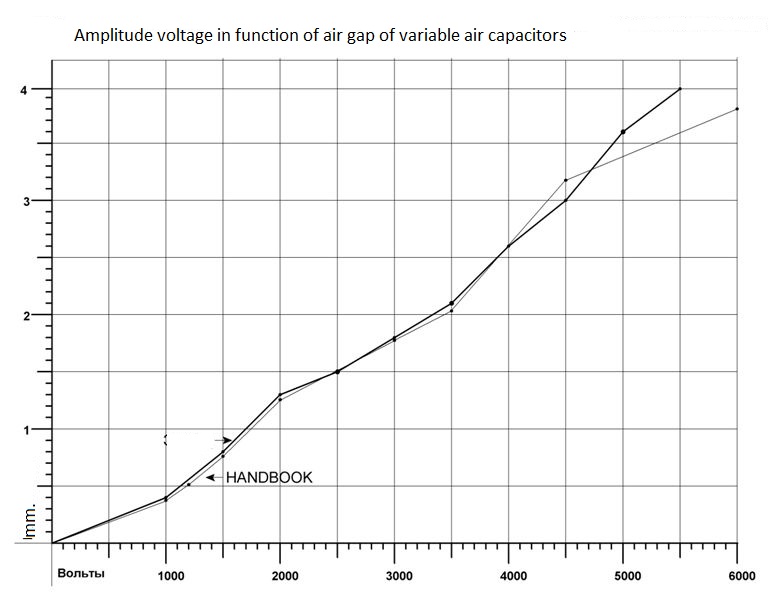

Зазор КПЕ в функции от анодного.
Для этого случая думаю, что заор 4,5-4,7-5 мм будет вполне достаточен.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2812020-08-28 13:08:14
При переходе мощности примерно рубежа 8 кВт первое, что требуется заменять - коас. разъемы и кабеля даже RG213. На мощности примерно 10 кВт эти детали уже не выдерживают и выходят из строя.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2822020-08-28 13:12:44
Да вы правы это и будем делать. Зазор практически 10 мм но подшивает зараза и начал подшивать уже и холодный. Короче кондеи надо менять и 4квт для них предел,но для квартирного уся считаю показатели достойные. Лампа реально могучая и мне есть с чем сравнить. А по емкости горячего кондея я специально работаю с относительно большой индуктивностью чтобы разгрузить ток через вариометр. На 40 метровом диапазоне индуктивность у меня 7,5 мкгн.
Отредактировано R9SAZ (2020-08-28 13:15:34)
Поделиться2832020-08-28 13:24:30
R9SAZ написал(а):
Зазор практически 10 мм но подшивает
Зазор между пластинами статора?
R9SAZ написал(а):
Короче кондеи надо менять и 4квт для них предел,но для квартирного уся считаю показатели достойные
В квартирах, такой УМ не импользуют. Это чисто для клубных станций. Его надо удалять из шека, иначе от шума быстро устаешь, да и ВЧ поле вредно. Управление только дистанционное.
R9SAZ написал(а):
А по емкости горячего кондея я специально работаю с относительно большой индуктивностью чтобы разгрузить ток через вариометр. На 40 метровом диапазоне индуктивность у меня 7,5 мкгн.
Это неправильно т.к. в этом случае ВКС получается неоптимальной и как результат - большое тепло ВКС, низкий КПД. Индуктивность должна быть согласно расчета.
Емкость КПЕ должна быть достаточна по крайней мере вплоть до 7 Мс, ниже подключать 2 доп. кондера.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2842020-08-28 13:29:39
Я специально снижаю нагруженную добротность п-контура,моделирование показывет что потери в п-конре снжатся,да ухудшается фильтрация но для меня норм иначе сожгу п-контур. Усь квартирный, жена сбежала так что проблем нет.
Отредактировано R9SAZ (2020-08-28 13:30:23)
Поделиться2852020-08-28 13:46:32
R9SAZ написал(а):
Усь квартирный,
В квартире использовать лампу ГУ47Б на мощность 4 кВт я считаю нецелесообразно. Лампа будет сильно недоиспользована. Уж лучше для дома ГУ84Б или ГУ73Б.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2862020-08-28 13:47:41
Не эти лампы не катят вообще, наверное самый оптимальный вариант тогда гу-35б. Хилые сетки гу-84б и гу-73б и еже с ними вызывают улыбку против могучих сеток нормальных тетродов.
Отредактировано R9SAZ (2020-08-28 13:50:43)
Поделиться2872020-08-28 13:58:17
R9SAZ написал(а):
Хилые сетки гу-84б и гу-73б
Так я имею ввиду для схем с ОК, не ОС.
А так по толщине сеток они самы е мощные у триодов. К примеру к ГУ5Б сетка на вид 3,5-4 мм, мощность 150 Вт. Куда там тетродам тягаться, у ГУ47Б всего 50 Вт сетка, хилая совсем.
Не в сетках щясте.. Щясте в знаниях.
Если всего то на 4 квт, то ничего не надо переделывать. Так сойдет.
Самые мощные сетки конечно же у триодов. Только чтобы сравнивать с тетродами, следует выбрать одну категорию ламп по тепловой мощности анодов.
Например, выберем категорию анодов 3500 Вт. ГУ5Б, имеет такую мощность, а сетка у неё 150 Вт. Отношение мощности анода и сетки равно 3500/150=23
А теперь выбираем тетрод с мощностью анода 3500 Вт, например ГУ73Б, у которой первая сетка всего 5 Вт, отношение 3500/5 = 700
Вот вам и сравнение 23 и 700.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2882020-08-30 16:56:29
Я помню в каком то журнале опубликовали схему на гу74б с глухо заземленными сетками .
Народ стал делать,лампы стали дохнуть)
Сила в знаниях, это факт )
Поделиться2892020-08-30 17:17:56
RV3MS написал(а):
Я помню в каком то журнале опубликовали схему на гу74б с глухо заземленными сетками .
Народ стал делать,лампы стали дохнуть)
Сила в знаниях, это факт )
Все правильно. Если 1-я сетка лампы очень слабая, а у 74Б она всего 2 Вт, то при схеме с заземленными гальванически сетками, мощность раскачки для этой лампы приходится львиная доля на 1-ю сетку. Если с лампы хотят снять 600 Вт, то на раскачку нужно закачать примерно на 10 дб меньше, примерно 50-60 Вт. Из этой мощности, примерно 70-80% приходится именно на первую сетку. Конечно сетка и не выдерживает.
Но ,,особо продвинутые,, размышляют так - чтобы сетка не горела, нужно выбрать такую лампу, у которой 1-я сетка имеет мощность 60 Вт. Ну например подходит тетрод 4СХ10000, с анодом 10 кВт, у которой мощность 1-я сетка 75 Вт. Вот такая лампа выдержит раскачку60-80 Вт, если с неё снимать 600-800 Вт в схеме с гальванически сетками на шасси. Ну и что с того, что такая лампа будет работать в 1/20 своей способности, зато с ОС.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2902020-10-31 03:45:16
Странно...а как тогда работают ГУ-81М с заземленными сетками на корпусе?
Поделиться2912020-10-31 09:03:41
Pavel написал(а):
Странно...а как тогда работают ГУ-81М с заземленными сетками
Точно также как и ГУ50 и ГК71
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2922020-10-31 13:25:08
Я к тому что с двух гу-81м при анодном под 4 кв снимаю более 3квт и раскачка при этом составляет 400 вт.мощность по первой сетке у гу-81м составляет всего 10 вт и лампы работают.
Поделиться2932020-10-31 14:15:48
Pavel написал(а):
Я к тому что с двух гу-81м при анодном под 4 кв
UA1DZ снимал с одной лампы ГУ29 500 Вт. Вам далеко до него.

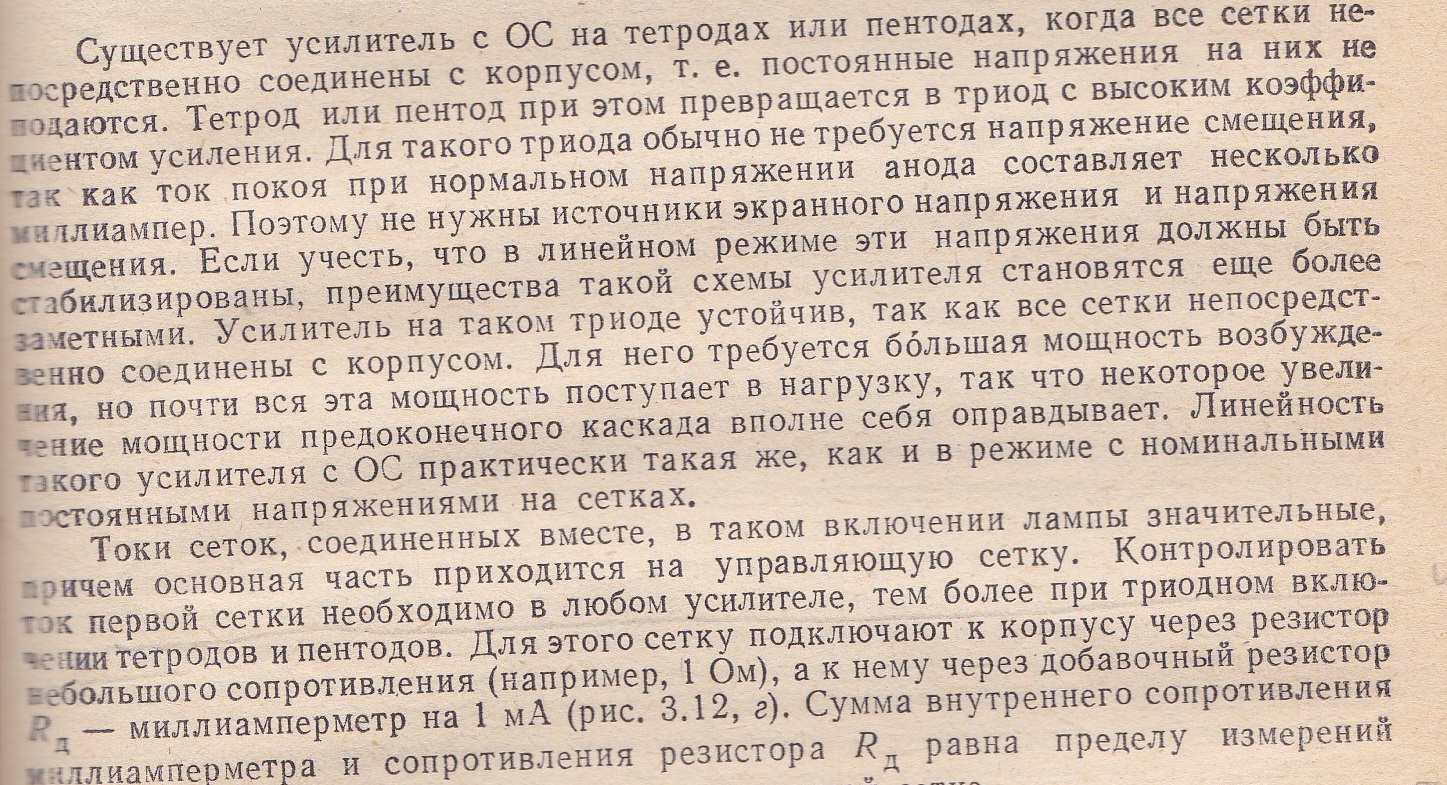

Чтобы убедиться, что с сетками на земле, 1-я сетка в самом тяжелом режиме т.к. львиная доля мощности раскачки приходится на 1-ю сетку, достаточно нажать ключ хотя бы 10 сек. и визуально посмотреть как раскаляется 1-я сетка.
Прочтите выдержку из известной умной книги и прикиньте, какая же мощность приходится на 1 сетку, у которой предельная мощность 10 Вт, при раскачке УМ 400 Вт и при этом основная часть входной мощности приходится именно на 1-ю сетку?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2942020-10-31 17:14:38
Я понимаю но лампы держат мощность тем более ssb.гу-81м дешевая лампа и проблем нет.я написал потому что не вижу чтобы лампы в таком тяжелейшем режиме дохли…если уж гу-81м держит то гу-47б и подавно будет работать в таком режиме.
Поделиться2952020-10-31 18:03:52
Pavel написал(а):
держит то гу-47б и подавно будет работать в таком режиме.
Я упоминал о ГУ74Б в посте 289, а не о ГУ47Б. Это несравнимые лампы.
А ГУ81 держат, откуда и появляются ,,бульдозерные,, сигналы в эфире
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2962020-10-31 23:56:57
Ок да я понял.Вы пишите о па на 2-х гу5б интересно схема у вас сохранилась?можно посмотреть?думаю всем ребятам было бы интересно
Поделиться2972020-11-01 08:22:38
Pavel написал(а):
Вы пишите о па на 2-х гу5б интересно схема у вас сохранилась?
Схема не сохранилась. Это было в 1989 году.
Да и не по теме вопрос.
Тема о ГУ5Б ГУ-5Б
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться2982020-11-01 21:05:57
А если на все сетки подавать нужные напряжения, а раскачку - в катод, тогда все нормально с сетками будет, а плюсы схемы с ОС сохранятся, так?
Поделиться2992020-11-01 23:17:12
R0SBD написал(а):
А если на все сетки подавать нужные напряжения, а раскачку - в катод, тогда все нормально с сетками будет, а плюсы схемы с ОС сохранятся, так?
В этом случае с сетками будет все нормально, режим практически не будет отличаться от ОК, кроме мощности раскачки, которая будет примерно на 10 дб меньше, чем выходная мощность.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3002021-02-17 11:42:57
- Активный участник
- Сообщений: 362
Начат новый проект УМ на ГУ-47б на базе УМ от Р-140.

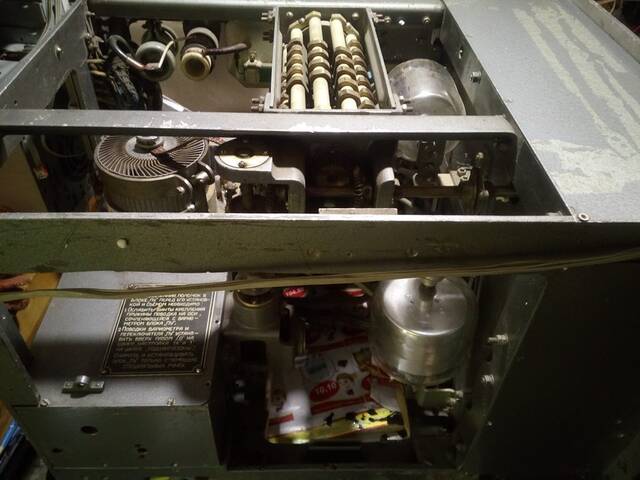

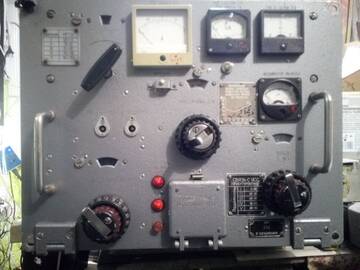

Имеется блок УМ
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
