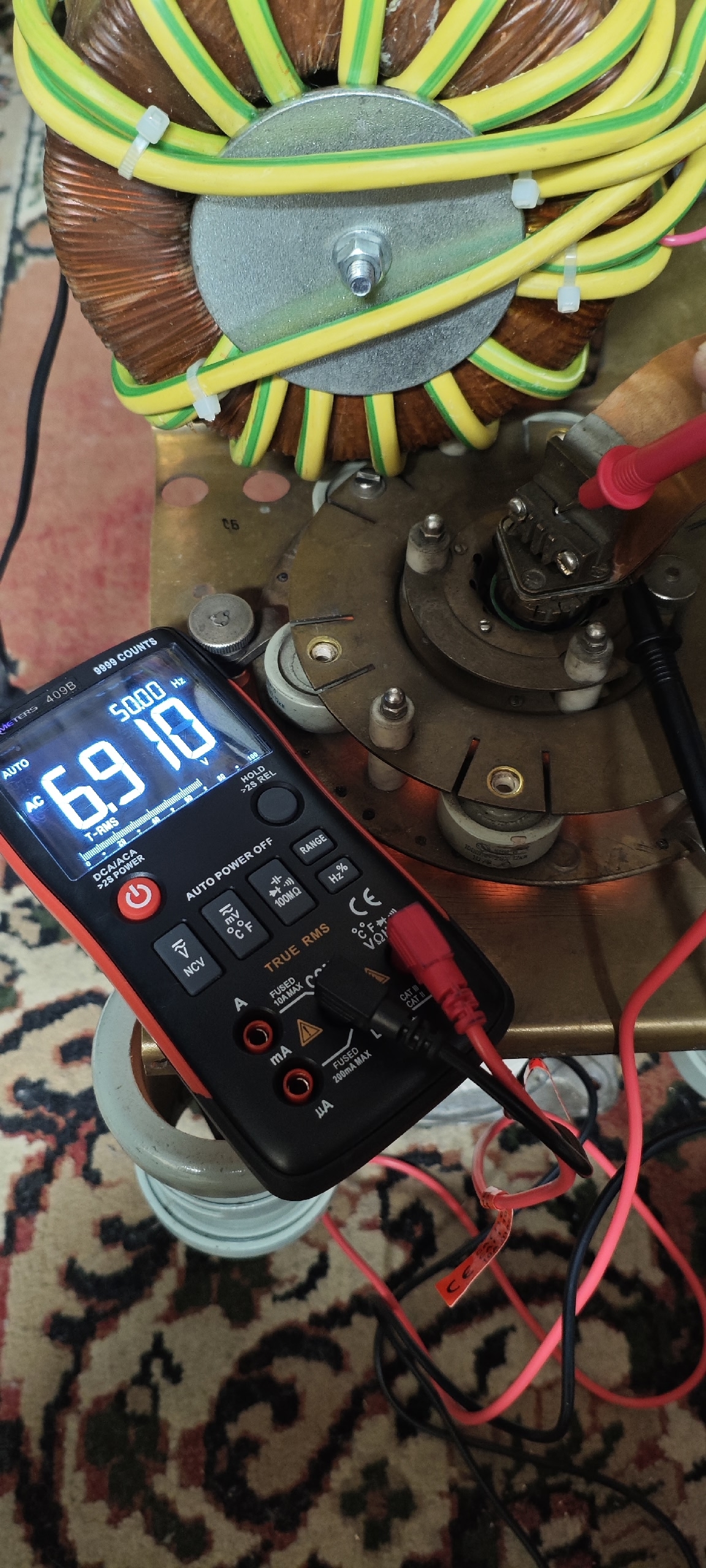

Сделал среднюю точку и посадил на массу, немного разное напряжение полу обмоток но думаю не критично. Напряжение в сети 240в.

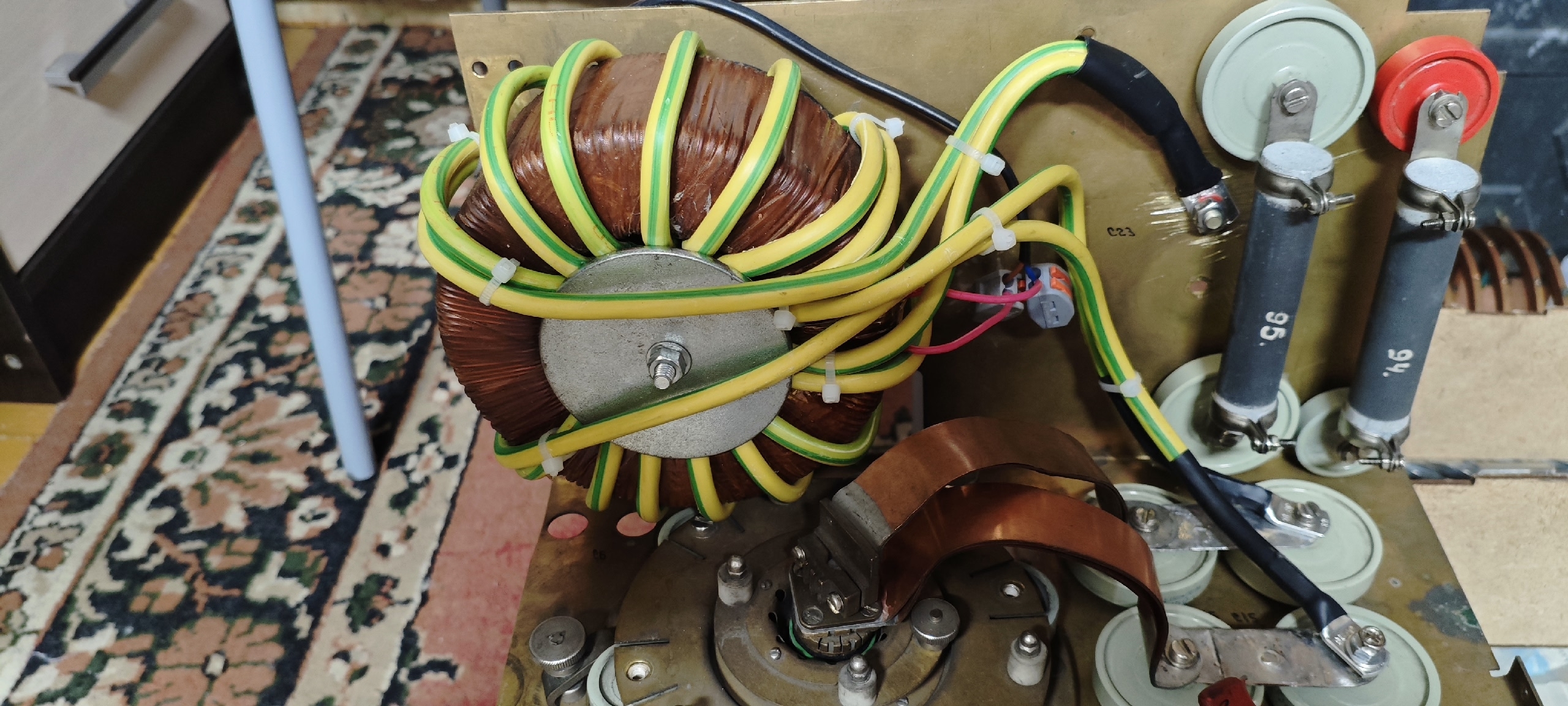

Общий вид панели и немного обвязки самой лампы

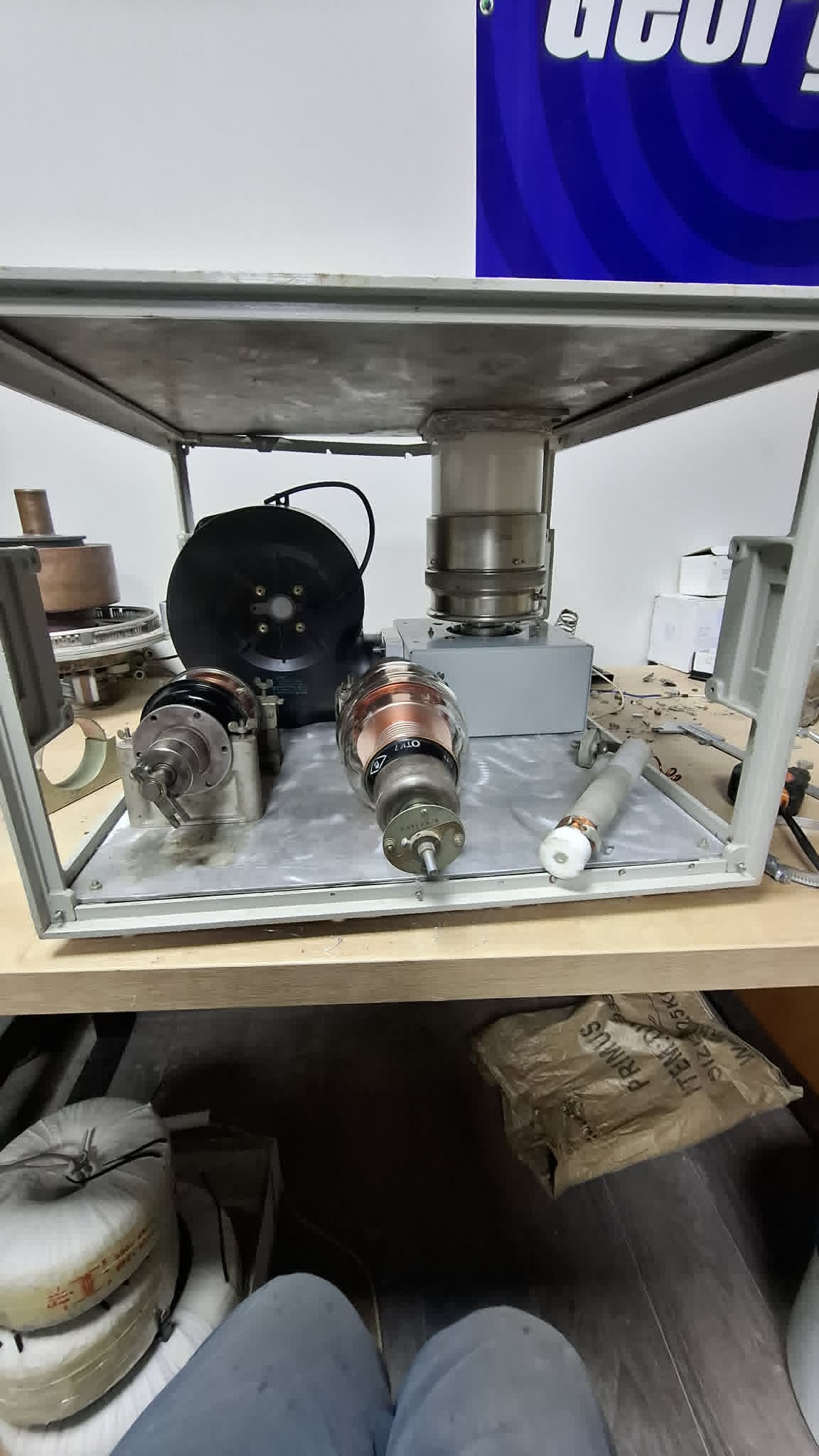

Выходной каскад Ua=4кВ Ia=3А. УМ на ГУ-47Б.
Сообщений 331 страница 360 из 362
Поделиться3312026-02-25 23:28:58
Поделиться3322026-02-26 06:22:54
- Администратор
- Сообщений: 10499
На фото так и не понял намотку транса. Конец обмотки идет на шасси? Второй конец на накал. Середина обмотки на накал. Это так?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3332026-02-26 06:36:07

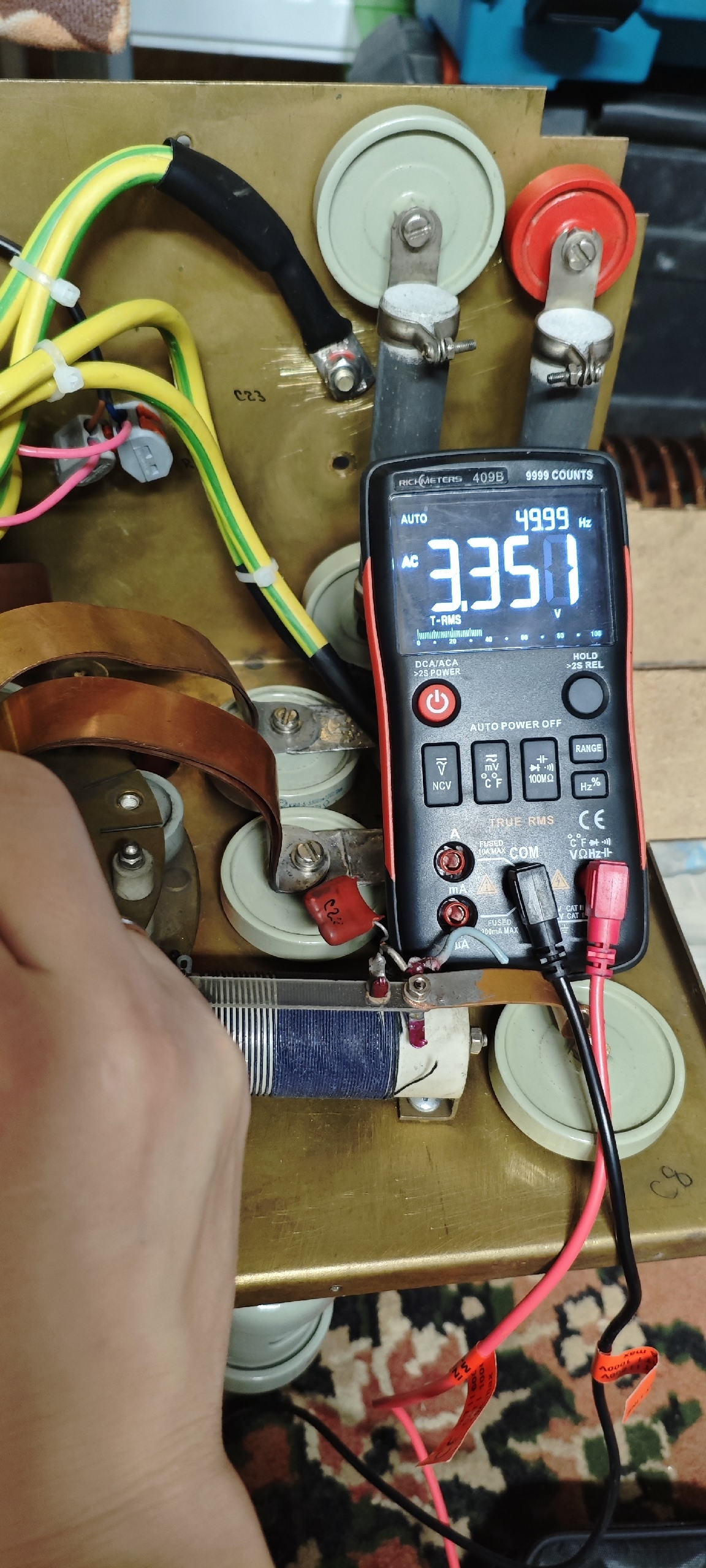

Обычное последовательное включение вторичных обмоток по 3.3в, средняя точка соединения сидит на земле. Измеряя напряжение на ножке накала относительно земли 3.3в
Отредактировано Bublickk (2026-02-26 06:41:25)
Поделиться3342026-02-26 07:48:24
- Администратор
- Сообщений: 10499
Понял, две полуобмотки по 3,3 последовательно и средняя на шасси.
Обычно делают одну обмотку и берется отвод с середины.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3352026-02-26 07:56:14
Возникает вопрос с питанием, сейчас смотрю на ВАХ лампы и думаю питать анод 5кВ или 3.25кВ. мне сильно большая мощность не требуется но и лампу в микро токовом режиме не хочется использовать что бы катод не отравлять. Подскажите пожалуйста оптимальные режимы для этой лампы. Я судя по бумажной схеме от "Циклон" понял что 5Кв анод, 1000В вторая сетка, по смещению не очень понятно сколько.
Поделиться3362026-02-26 08:06:48
- Администратор
- Сообщений: 10499
Это нужно считать режим. Такие вопросы не имеют ответа типа да или нет. Напишите в личку.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3372026-04-12 02:06:22
Я прочитал много интересной информации по этой теме, но никто подробно не говорит об анодном трансформаторе. Какова минимальная мощность и какой диаметр проволоки следует использовать для намотки напряжения на анод и экранную сетку, и каким должно быть напряжение переменного тока как на аноде, так и на экранной сетке?
Поделиться3382026-04-12 10:09:15
- Администратор
- Сообщений: 10499
4L2M написал(а):
но никто подробно не говорит об анодном трансформаторе. Какова минимальная мощность
Как выбирать транс по мощности это уже давно известно и просто.
А вот все остальное требует расчета и зависит от режима работы лампы(мощность, анодное питание и т.п.)
Если нужен такой расчет, то напишите мне в личку.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3392026-04-13 00:29:16
Alex_VE3KF написал(а):
А вот все остальное требует расчета и зависит от режима работы лампы(мощность, анодное питание и т.п.)
Речь идёт о лампе ГУ-47Б, которая в режиме SSB при напряжении анода 6000 вольт выдаёт 6 киловатт при токе 2 ампера. Сначала нужно рассчитать мощность трансформатора, а затем — его параметры. Правильно ли я понимаю?
Поделиться3402026-04-13 07:40:23
- Администратор
- Сообщений: 10499
4L2M написал(а):
Сначала нужно рассчитать мощность трансформатора, а затем — его параметры. Правильно ли я понимаю?
Верно понимаете. Рассчитайте мощность транса, а уж потом расчет самого транса, его обмоток, провода и всего остального. Успехов!
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3412026-04-13 08:16:01
Alex_VE3KF

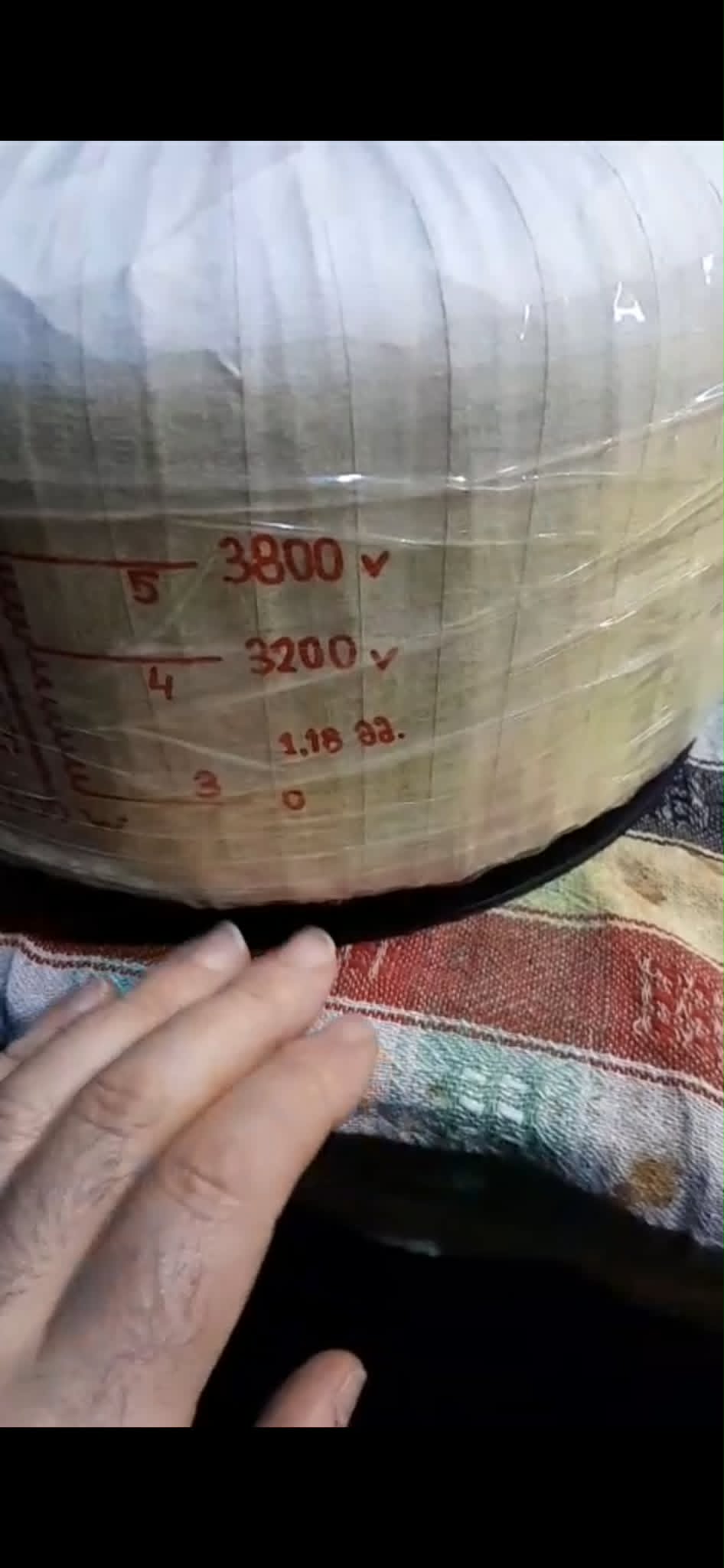

У меня есть тороидальный трансформатор мощностью 6,5 киловатт с обмоткой на 3800 вольт и током 2 ампера. Я заказал второй, который мне нужно намотать на 1200 вольт, чтобы получить в сумме 5000 вольт и мощность 13 киловатт. Надеюсь, этот вариант сработает.
Поделиться3422026-04-13 08:38:45
- Администратор
- Сообщений: 10499
4L2M
Понадобятся 2 фазы, минимум.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3432026-04-13 09:07:10
Alex_VE3KF
Alex_VE3KF написал(а):
Понадобятся 2 фазы, минимум.
У меня есть дизельный генератор Aksa22 мощностью 22 кva. Надеюсь, суммарной мощности трансформаторов — 13 киловатт — будет достаточно?
Поделиться3442026-04-13 09:30:10
4L2M написал(а):
У меня есть тороидальный трансформатор мощностью 6,5 киловатт с обмоткой на 3800 вольт и током 2 ампера.
Отредактировано 4L2M (2026-04-13 09:30:53)
Поделиться3452026-04-13 10:28:02
- Администратор
- Сообщений: 10499
4L2M написал(а):
У меня есть дизельный генератор Aksa22 мощностью 22 кva. Надеюсь, суммарной мощности трансформаторов — 13 киловатт — будет достаточно?
Конечно хватит.
Тогда можно смело рассчитывать трансы и после этого испытать их работу под полной нагрузкой, чтобы узнать, какая будет просадка постоянного анодного напряжения.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3462026-04-13 11:13:04
Alex_VE3KF написал(а):
Конечно хватит.
Тогда можно смело рассчитывать трансы и после этого испытать их работу под полной нагрузкой, чтобы узнать, какая будет просадка постоянного анодного напряжения.
И я начала вчера. Надеюсь, что благодаря консультациям с вами я получу какие-то результаты.
Поделиться3472026-04-13 13:01:58
- Администратор
- Сообщений: 10499
4L2M написал(а):
Надеюсь, что благодаря консультациям с вами я получу какие-то результаты.
Мощный проект.

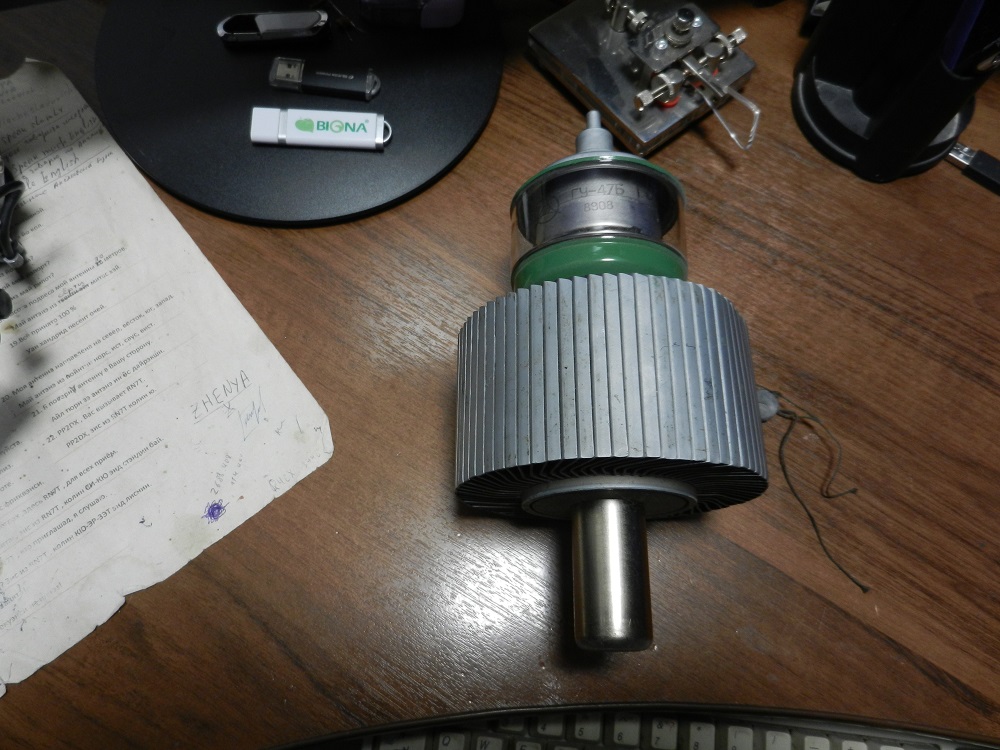

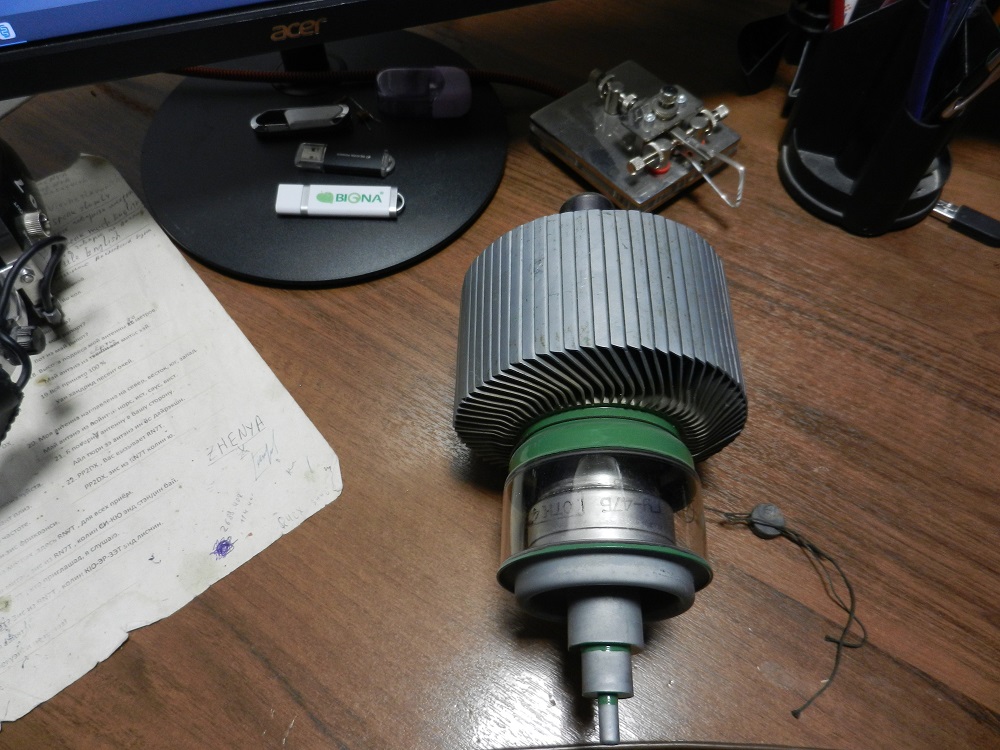

На фото не узнаю лампу ГУ47Б. Это точно она?
Я помогу, чем смогу с расчетом. Могу сказать точно, что при мощности 10 кВт уже горят RG-213, поэтому лучше сразу заказывать хороший кабель на выход.
Лучше напишите мне в ЛС.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3482026-04-13 13:20:34
Alex_VE3KF
Да, это ГУ47Б. С заводской панелью. Я также купил вторую панель за 300 долларов, она сейчас в пути. Хотя я видел два радиопередатчика ПКМ5 на свалке металлолома, я все еще хочу сделать два усилителя на ГУ47Б.
Кабель 7/8 я уже приобрел
Отредактировано 4L2M (2026-04-13 13:21:20)
Поделиться3492026-04-13 13:30:10
- Администратор
- Сообщений: 10499
Ух как хорошо дело идет, отлично.
2 таких могучих УМ это классно, видимо 2 позиции разнесены иначе взаимные помехи будут очень сильные.
Лампу я не узнал, не такая она по виду в описании. Ну да ладно.
Транс 6 кВт был рассчитан или это случайный?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3502026-04-13 13:45:10
- Пользователь
- Сообщений: 882
Alex_VE3KF написал(а):
На фото не узнаю лампу ГУ47Б. Это точно она?
Я вот тоже не увидел на фото ГУ-47Б
У меня есть она. Новая с пломбой.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться3512026-04-13 13:47:59
- Администратор
- Сообщений: 10499
Евгений написал(а):
У меня есть она. Новая с пломбой.
Вот эту я вижу, это ГУ-47Б, узнаваемая лампа.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3522026-04-13 13:55:57
Alex_VE3KF
Alex_VE3KF написал(а):
Ух как хорошо дело идет, отлично.
2 таких могучих УМ это классно, видимо 2 позиции разнесены иначе взаимные помехи будут очень сильные.
В целом, я планирую подготовить радиостанцию для MULTI/MULTI, но в Грузии у нас нет высококлассных операторов. На обеих станциях PKM5 отсутствуют трансформаторы, и их нужно укомплектовать.
Alex_VE3KF написал(а):
Транс 6 кВт был рассчитан или это случайный?

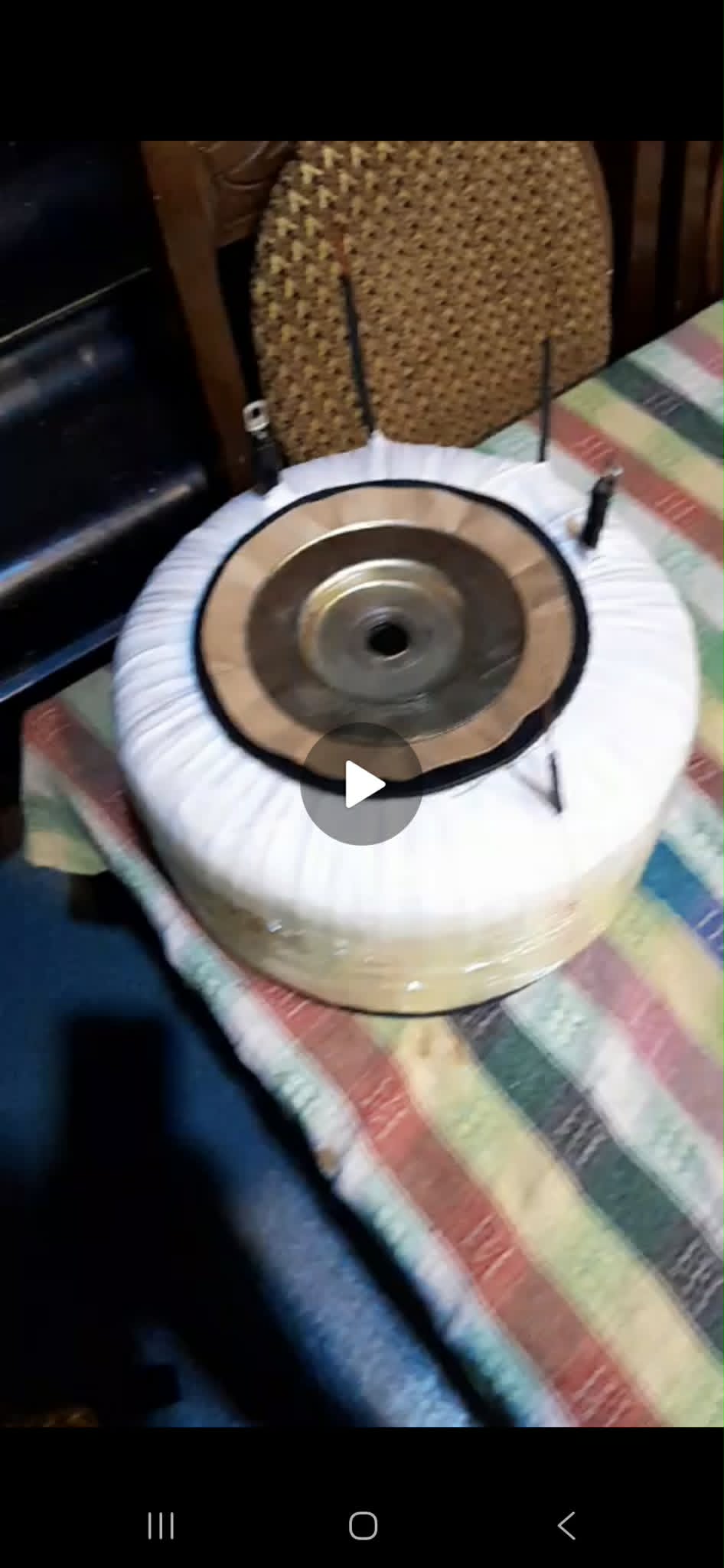

Да, я это планировал и заказал у специалиста по намотке трансформаторов два тороидальных трансформатора мощностью 7 киловатт каждый, чтобы получить напряжение 5000 вольт. Пока я нашел только одного. Я думал намотать 1800 вольт на тороидальном трансформаторе мощностью 3 киловатта, но подожду, и когда найду 7-киловаттный, мы намотаем на него.
Отредактировано 4L2M (2026-04-13 13:57:54)
Поделиться3532026-04-13 14:26:37
- Администратор
- Сообщений: 10499
4L2M написал(а):
Я думал намотать 1800 вольт на тороидальном трансформаторе мощностью 3 киловатта
Это точно лишено смысла.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3542026-04-14 13:01:43
Alex_VE3KF
Как я выяснил на этом форуме, для работы ГУ-47Б требуется 1200 вольт 300 миллиампер на экранной сетке и минус 150 вольт 50 миллиампер на управляющей сетке (в режиме приема) и минус 70-80 вольт в режиме передачи?
Поделиться3552026-04-14 13:36:58
- Администратор
- Сообщений: 10499
4L2M написал(а):
Как я выяснил на этом форуме, для работы ГУ-47Б требуется 1200 вольт 300 миллиампер на экранной сетке и минус 150 вольт 50 миллиампер на управляющей сетке (в режиме приема) и минус 70-80 вольт в режиме передачи?
Это неверно. Это зависит от конкретного режима работы лампы, иначе, и ГУ47Б можно вывести из строя, поэтому надо считать. То, что работает под 4 кВ, совсем не означает, что будет безопасно работать и под 6 кВ. У меня есть такая программа, которая считает такие режимы, в том числе и под 4СХ20000А и тем более под ГУ47Б.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3562026-04-14 16:04:10
Alex_VE3KF
Тогда, при напряжении 6 тысяч вольт на аноде, какие напряжения должны быть намотаны на трансформатор как для экранирующей, так и для управляющей сетки?
Поделиться3572026-04-14 16:33:32
- Администратор
- Сообщений: 10499
4L2M написал(а):
Тогда, при напряжении 6 тысяч вольт на аноде, какие напряжения должны быть намотаны на трансформатор как для экранирующей, так и для управляющей сетки?
Для ответа нужен расчет, я уже говорил. Это надо погружаться в графики, с них брать информацию, вычислять тепловую мощность той же 2-й сетки, 1-й сетки и т.д. и т.п. Это невозможно навскидку ответить. Это же не 6П14П лампа.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3582026-04-14 19:29:53
Alex_VE3KF
Alex_VE3KF написал(а):
Это надо погружаться в графики, с них брать информацию, вычислять тепловую мощность той же 2-й сетки, 1-й сетки и т.д. и т.п.
Где и кто это сделает? К кому мне следует обратиться?
Поделиться3592026-04-14 19:47:38
- Администратор
- Сообщений: 10499
4L2M написал(а):
Где и кто это сделает? К кому мне следует обратиться?
Я могу это сделать. Не сразу, потребуется время, но я сделаю точно. Я буду общаться по этому вопросу только по Email.
Вы не получили мое письмо в ЛС? Я написал вам сам и не получил ответа от вас. Я вам 3 раза написал, посты 336, 338 и 347, чтобы вы написали мне в личку. Вы не ответили.

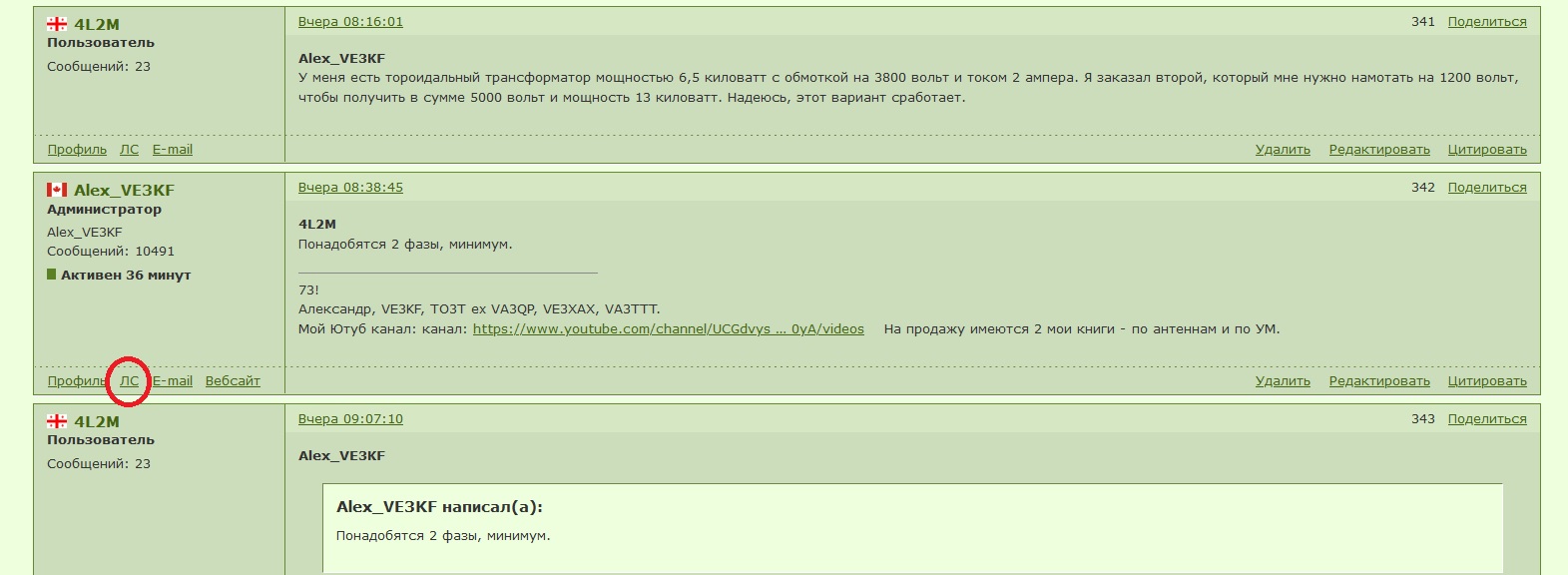

Не знаете как в личку? Жмете на ЛС, отмечена красным. Или по адресу.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться3602026-04-16 14:53:18
- Администратор
- Сообщений: 10499
Евгений написал(а):
Я вот тоже не увидел на фото ГУ-47Б
ГУ47Б это металлостеклянная лампа. А на фото металлокерамика.
- Подпись автора
73!
