Круто Василий все получилось!
Поздравляю! Лампа конечно очень сильная!
Выходной каскад Ua=4кВ Ia=3А. УМ на ГУ-47Б.
Сообщений 121 страница 150 из 326
Поделиться1212020-03-26 16:41:16
Поделиться1222020-03-26 16:47:37
Лампа могучая. Скажу так, при мощности 5000 Вт, у неё запас анода по теплу 700 Вт, это значит, можно снять с неё еще 1,5 кВт полезной.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1232020-03-27 00:49:30
- Активный участник
- Сообщений: 362
Alex_VE3KF написал(а):
Расчет для ГУ47Б для анодного 4200 В
Спасибо большое !
Мы получили 3000 Вт с 70 Вт от трансивера.
При этом каскад потребляет 4200 В х 1,6 А = 6720 Вт
КПД получается 45 %
хотя по расчёту должно быть 59 %
Не маловато ли ?
Может ВКС не оптимальна ?
Александр, Вы можете сделать расчёт ВКС для ГУ-47б для всех радиолюбительских диапазонов.
RV3MS написал(а):
Круто Василий все получилось!
Поздравляю! Лампа конечно очень сильная!
Спасибо !
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1242020-03-27 00:59:09
vas написал(а):
Мы получили 3000 Вт с 70 Вт от трансивера.
Какой ток анода и анодное при 3 кВт?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1252020-03-27 01:00:09
- Активный участник
- Сообщений: 362
Alex_VE3KF написал(а):
Какой ток анода и анодное при 3 кВт?
4000 В, 1,6 А
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1262020-03-27 01:04:54
vas написал(а):
4000 В, 1,6 А
Так все же 4000 В или 4200В? У меня расчет под 4200 В.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1272020-03-27 01:09:16
- Активный участник
- Сообщений: 362
4000 В,
200 В просадки при нагрузке 2 А,
Горячие конденсаторы в УМ от Р-140 подключаются с помощью переключателя.
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1282020-03-27 01:13:13
vas написал(а):
4000 В,
200 В просадки при нагрузке 2 А,
Вот теперь другое дело. Нужно анодное под нагрузкой.
А какой ток расстроенный? Коротко расстройте ВКС при раскачке 70 Вт, посмотрите ток анода? Может провал тока большой?
Вроде вчера фиксировали 4200 Вт, а что изменилось?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1292020-03-27 01:17:06
Расчет под 4000 В анодного
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1302020-03-27 01:17:33
- Активный участник
- Сообщений: 362
Alex_VE3KF написал(а):
А какой ток расстроенный?
К сожалению нигде не зафиксировал, буду на коллективке - проведут повторные измерения.
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1312020-03-27 01:19:12
4000 В и ток 1,6 А в резонансе, мощность должна быть 4500 Вт.
Но раскачка должна быть 50 Вт на резисторе 200 Ом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1322020-03-27 01:26:14
vas написал(а):
К сожалению нигде не зафиксировал, буду на коллективке - проведут повторные измерения.
Это плохо. Нужны измерения чтобы не блуждать вслепую.
1. Ток анода расстроенный, это даже важнее, чем ток в резонансе. Измерьте и сообщите.
2. Уровень раскачки, сколько на резисторе 200 Ом ВЧ. Если это 70 Вт, то где то теряется вход 20 Вт. Ну это можно найти, это не так критично. А вот почему лампа недодает 1,5 кВт, это уже интересно. А у вас мощемер верно кажет или нет? Тоже проверьте. Ну не может же у вас ВКС нагреваться до 1,5 кВт.
Roe = 900 Ом
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1332020-03-27 01:41:47

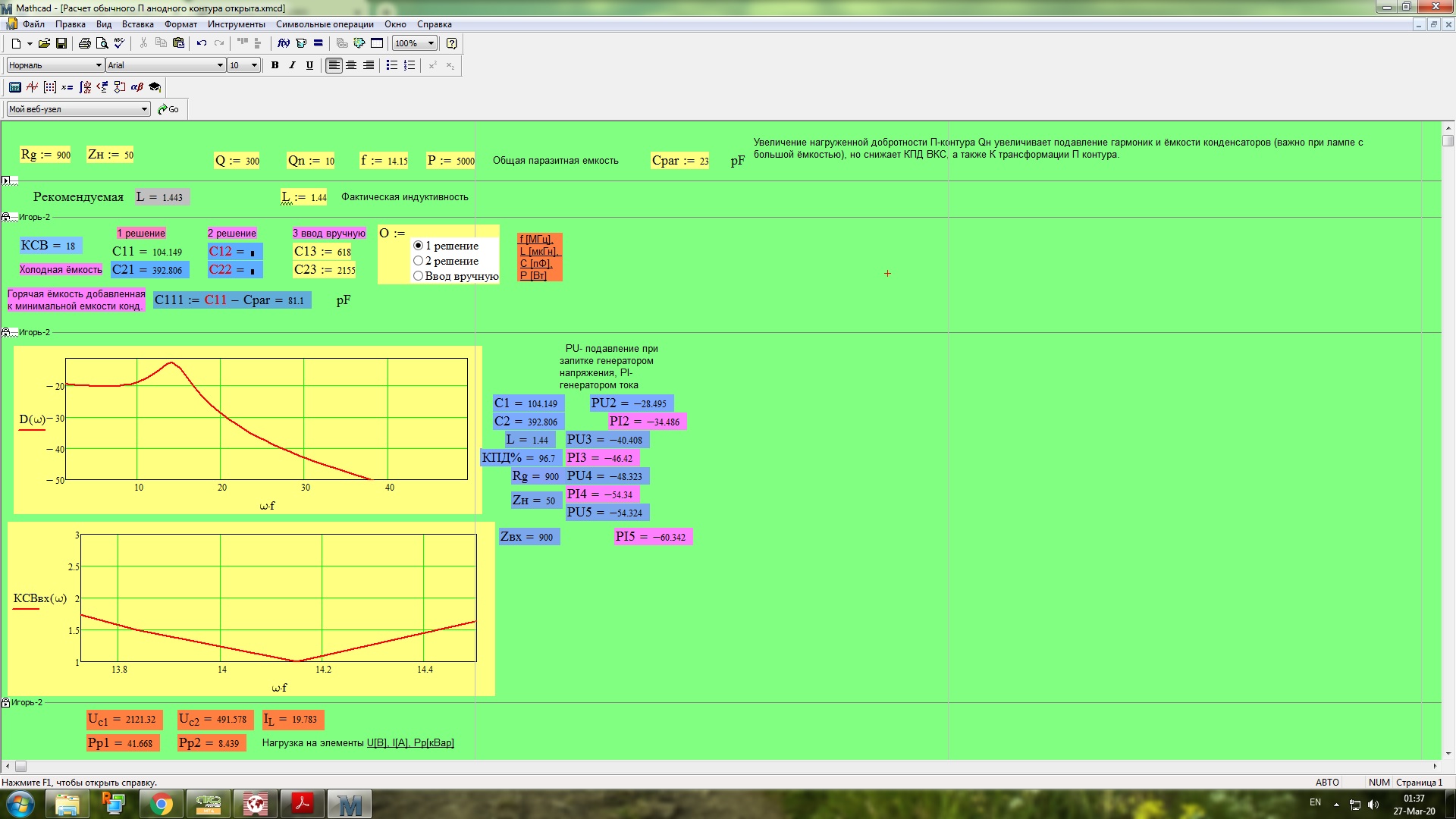

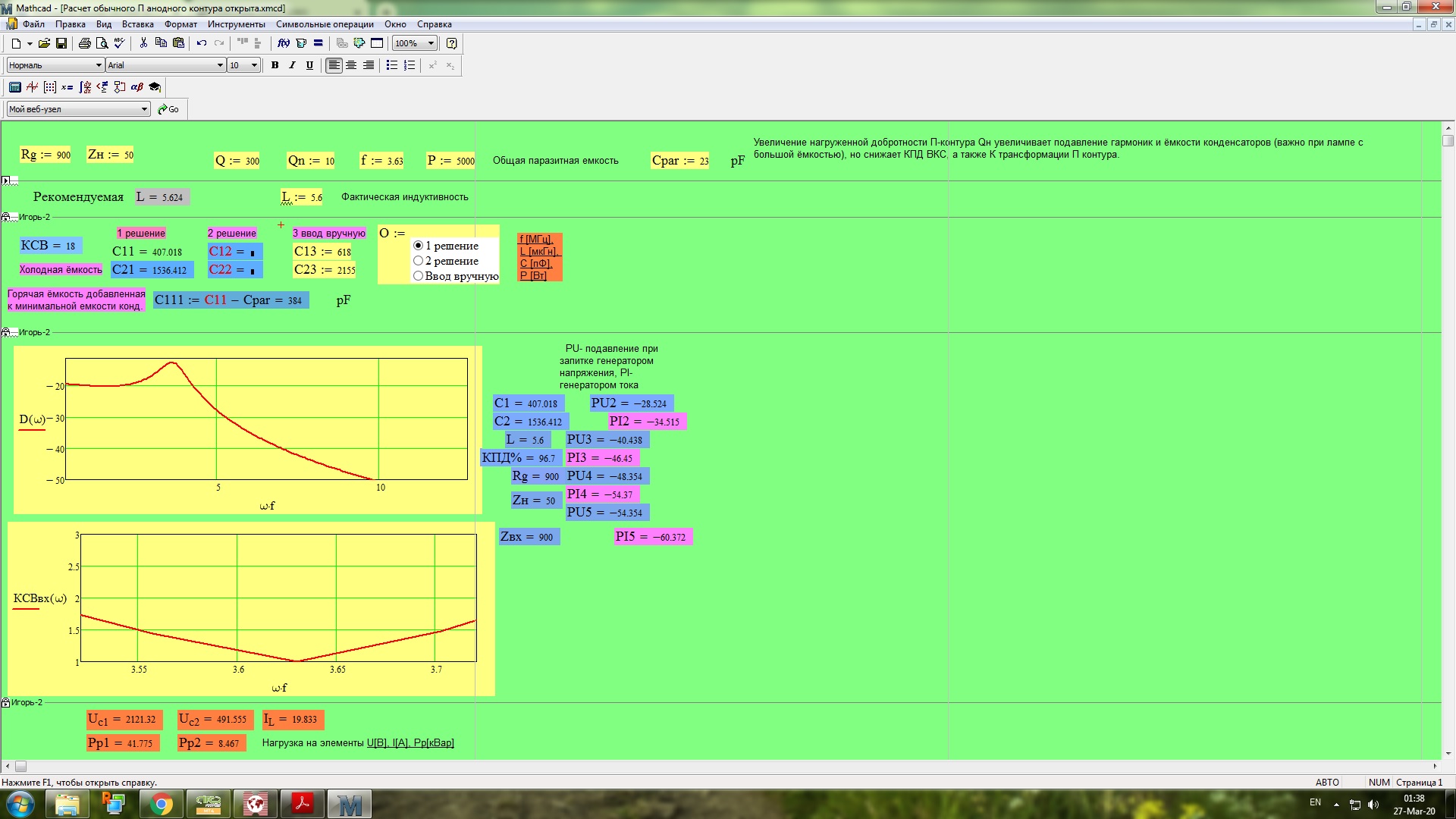

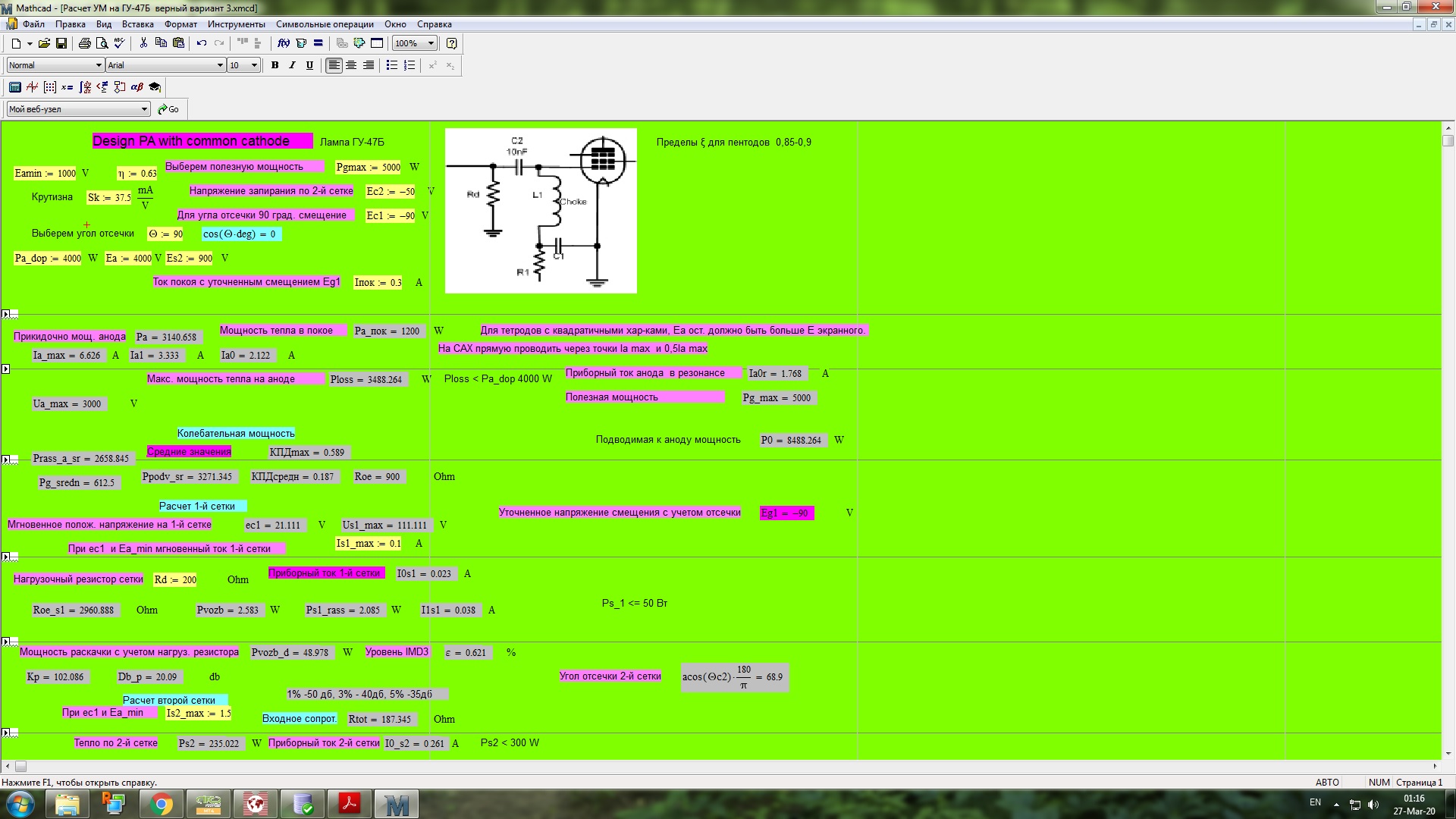

Расчет ВКС.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1342020-03-27 05:24:06
- Активный участник
- Сообщений: 362
Alex_VE3KF написал(а):
Расчет ВКС.
Большое спасибо !
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1352020-03-27 13:33:06
И проверьте первым делом мощемер.
Недавно была уже подобная проблема у кого-то с ГУ78Б - первую минуту моща 3,3 кВт, а затем падает до 2,5. Причина оказалась в неисправности измерителя мощности.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1362020-04-01 10:48:24
- Активный участник
- Сообщений: 362

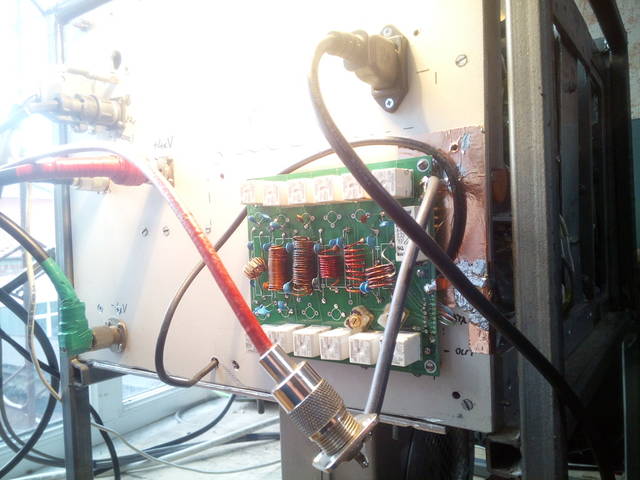

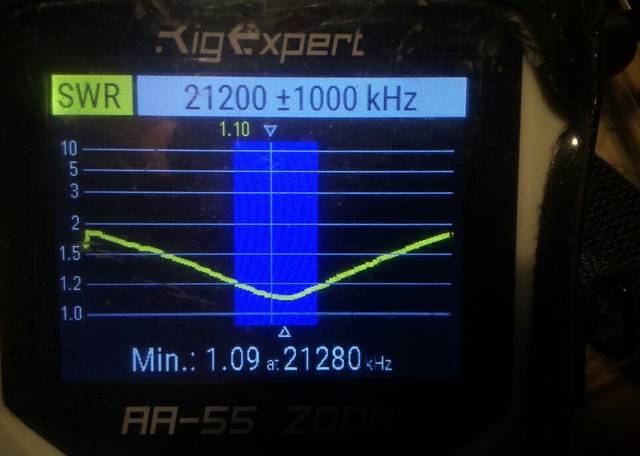

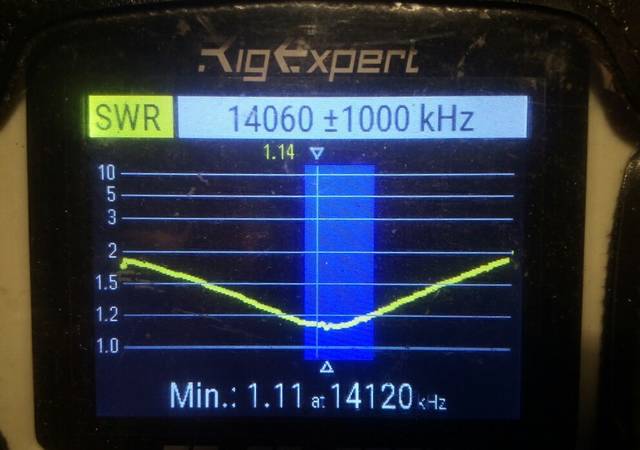

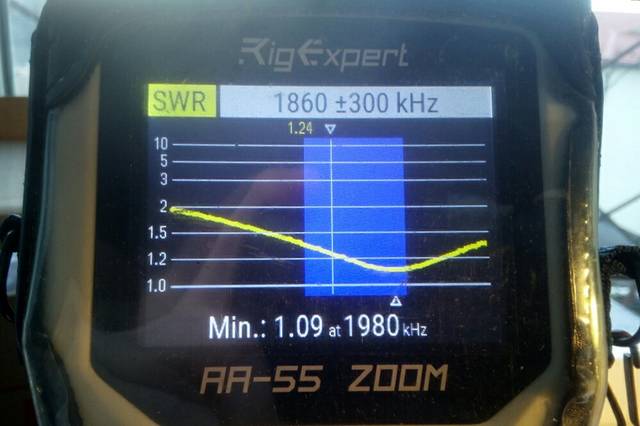

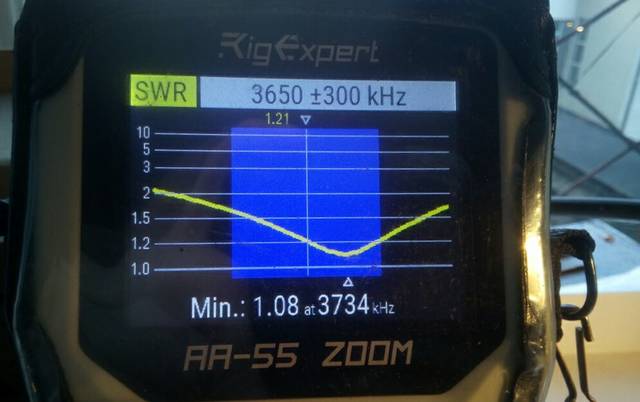

Занялись входными П-контурами :

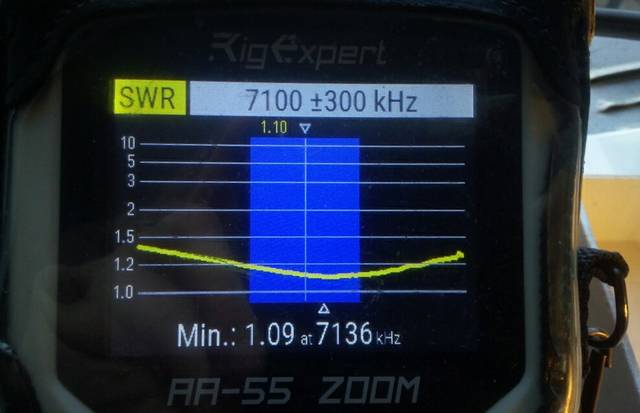

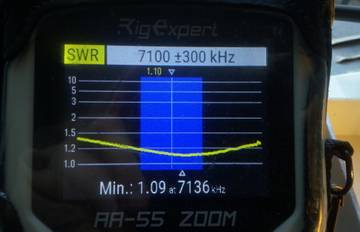

Все диапазоны совпали согласно расчётам Александра, кроме 10-ки
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1372020-04-01 10:57:23
- Активный участник
- Сообщений: 362

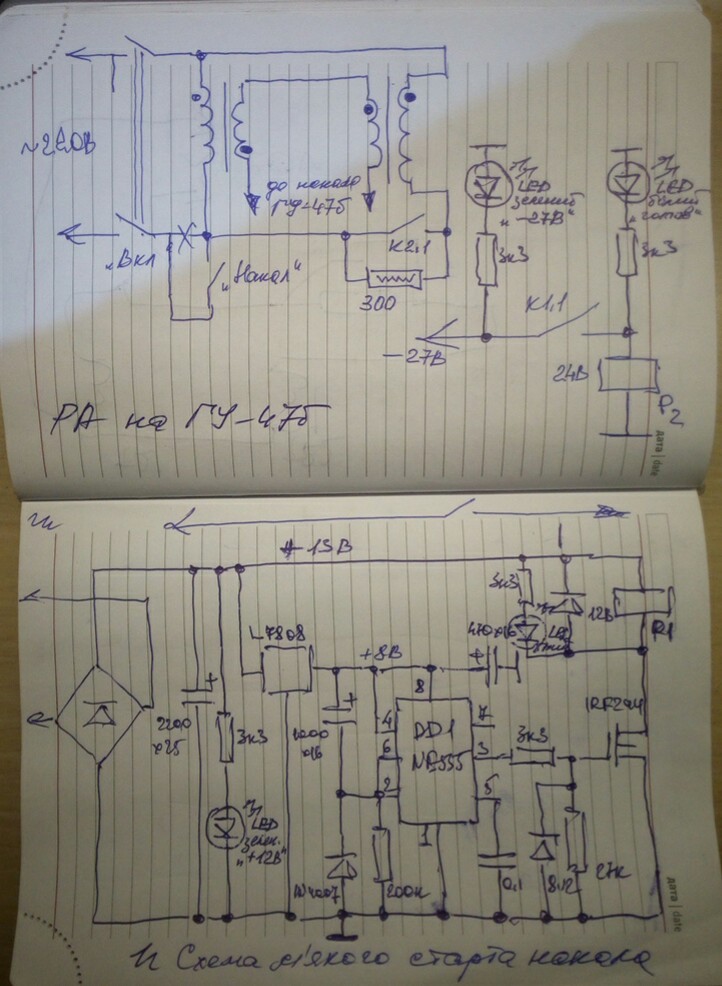

Схема автоматики мягкого пуска накала :
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1382020-04-01 11:05:16
- Активный участник
- Сообщений: 362

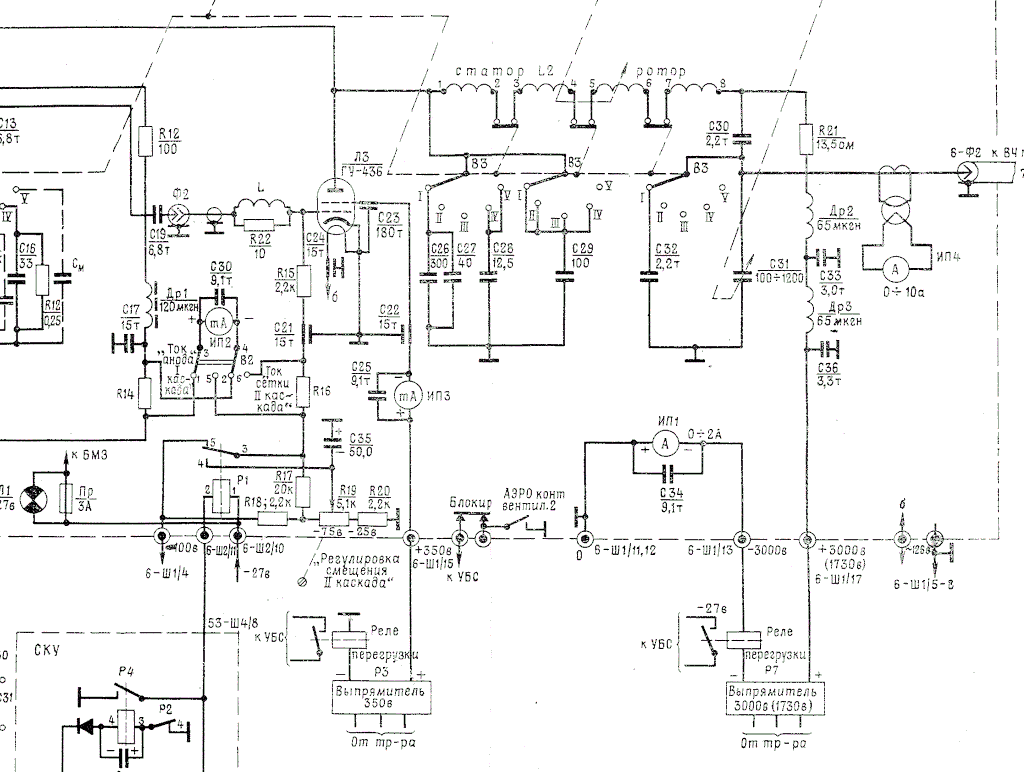

Схема усилителя мощности от Р-140 :
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1392020-04-01 11:07:16
- Активный участник
- Сообщений: 362

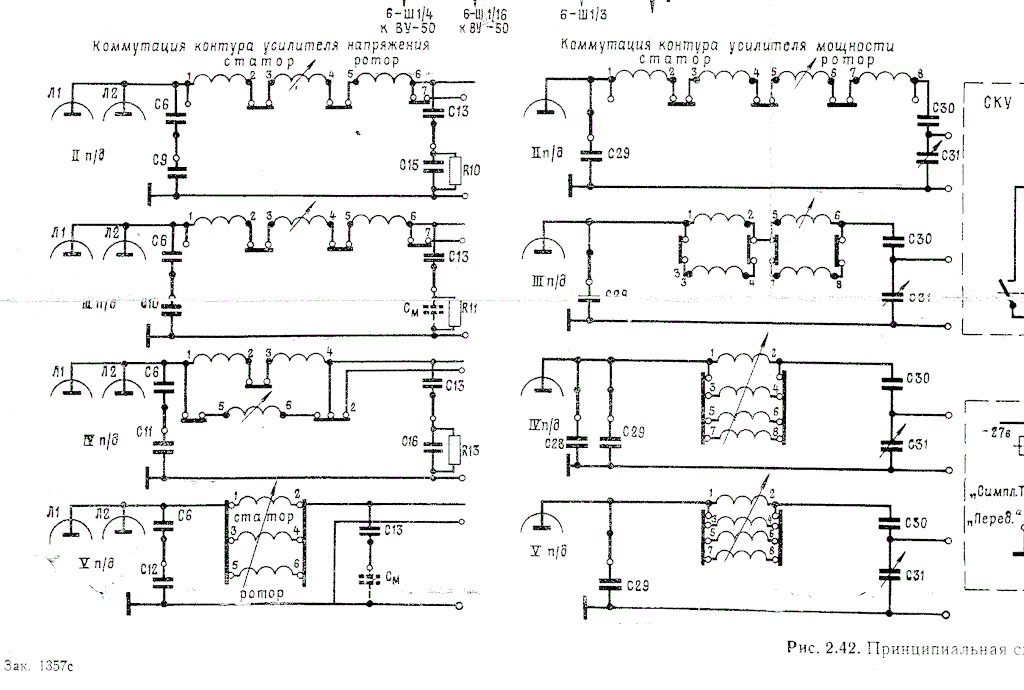

Варианты коммутации ВКС УМ Р-140 :
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1402020-04-01 11:08:51
- Активный участник
- Сообщений: 362
Коммутация БМЗ УМ Р-140 :
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1412020-04-01 13:54:28
vas написал(а):
Все диапазоны совпали согласно расчётам Александра, кроме 10-ки
Так входные контура вроде бы нормальные были. 50/200 П контура. Я давал расчет для ВКС.
На 28 Мс могут быть неучтенные длина проводников, паразитных емкостей, связь катушки с другими. Надо по месту подобрать точнее.
Так что, с выходной мощностью все в порядке или недобор?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1422020-04-01 16:19:27
- Активный участник
- Сообщений: 362
Alex_VE3KF написал(а):
Так входные контура вроде бы нормальные были. 50/200
Конечно же расчёт совпал, но на 28 МГц очень острая настройка, и наверное наша паразитная ёмкость монтажа отличается от расчётной.
Сначала, мои гуру рекомендовали параллельный контур с отводом, но это ещё более капризная вещь.
Вернулись на П-контур....
Со стороны трансивера поставили КПЕ,
Получилось, 4 вит.- много, а 3 вит. - мало....
нашли резонанс, мин. КСВ = 3,0
Нужно ставить КПЕ с обеих сторон.
короче, 10-ка отняла два часа свободного времени.... на тесты мощности не хватило сил....
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1432020-04-01 16:29:32
vas написал(а):
Конечно же расчёт совпал, но на 28 МГц очень острая настройка
С резистором 200 Ом, настройка не должна быть острой. Может резистор на 28 не подключен?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1442020-04-02 13:55:30
vas написал(а):
Конечно же расчёт совпал, но на 28 МГц очень острая настройка, и наверное наша паразитная ёмкость монтажа отличается от расчётной.

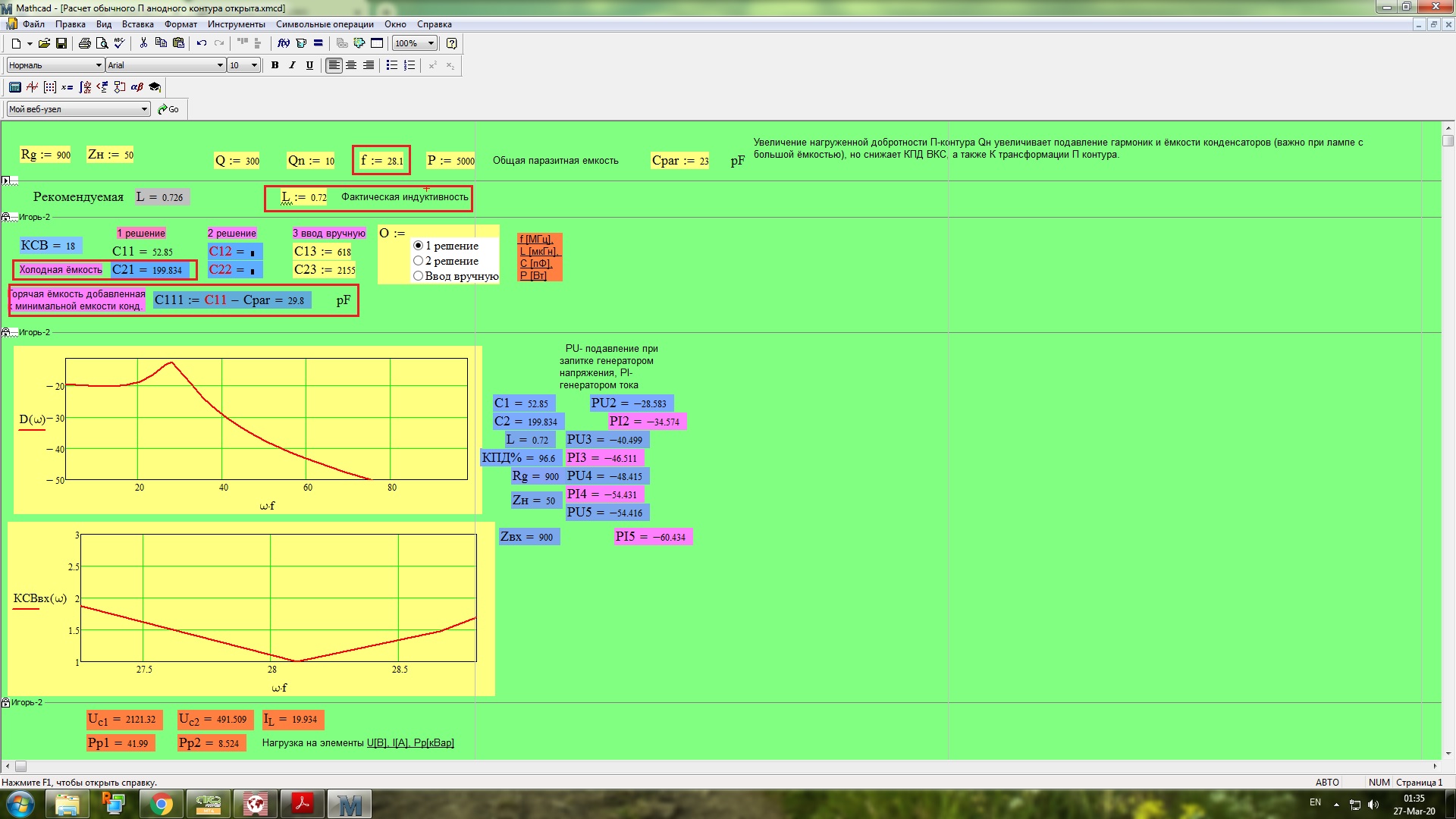

Могу пересчитать для 28 Мс. входной контур, чтобы не так сильно сказывались длины проводников. Какая индуктивность катушки для 28?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1452020-04-03 11:51:37
- Активный участник
- Сообщений: 362

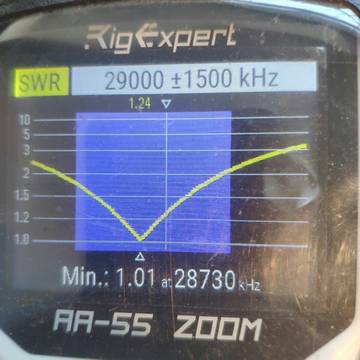

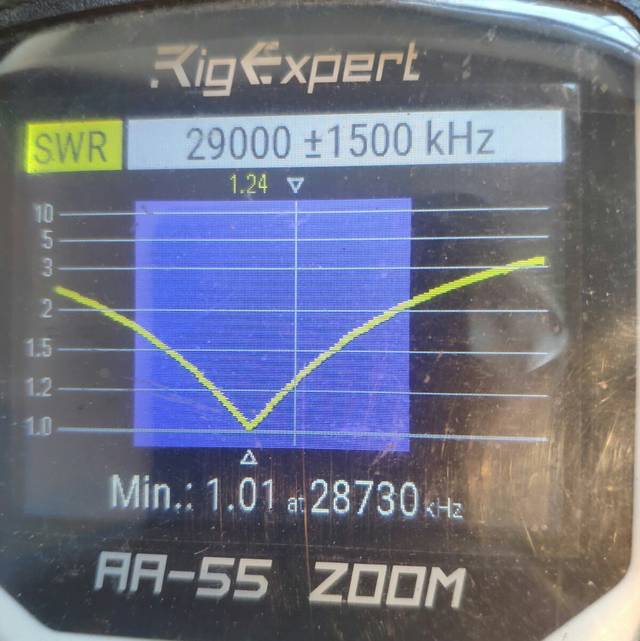

10 м !
Уррааа !
Сторона трансивера = 39 пФ +150 пФ + КПЕ,
vas написал(а):
Получилось, 4 вит.- много, а 3 вит. - мало....
Катушка = 3,3 витка,
Сторона сетки = КПЕ.
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1462020-04-03 11:57:54
- Активный участник
- Сообщений: 362
Получили более 3200 Вт на 40, 20, 15м
На 20ке зовут/отвечают - огонь!!
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1472020-04-03 12:14:09
vas написал(а):
10 м !
Уррааа !
Так это нормальная АЧХ для 28 Мс. Диаметр намотки катушки слишком большой, поэтому и так критично +/- 1 виток. Надо сделать витков 6. Индуктивность 0,2 мкГ, диаметр 1 см, 6 витков, провод 1 мм, шаг 1 мм. Подстроить можно растяжением или сжатием витков
vas написал(а):
Получили более 3200 Вт на 40, 20, 15м
Маловато для такой лампы. Расчет на 5000 Вт. Раскачка маловата и с ним ток анода маловат? Лампа вполсилы работает или врет мощеметр?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1482020-04-03 13:48:56
- Активный участник
- Сообщений: 362
Alex_VE3KF написал(а):
Маловато для такой лампы.
Так
vas написал(а):
более 3200 Вт
дело в том, что более 3200 Вт показометр и не показывает... он дальше просто упирается в цифру 3200 и все...
- Подпись автора
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Поделиться1492020-04-03 13:54:11
vas написал(а):
дело в том, что более 3200 Вт показометр и не показывает...
Так можно измерить ВЧ на эквиваленте и посчитать мощность.
А какой ток анода в резонансе при анодном 4000 В?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1502020-04-03 14:05:37
Следующий проект к такому УМ - Универсальный измеритель мощности на 10 кВт. Можно на основе Ардуино и желательно стрелочный.
А то 3200 Вт предельно, это для УМ на 2 ГУ43Б и то маловат будет.
