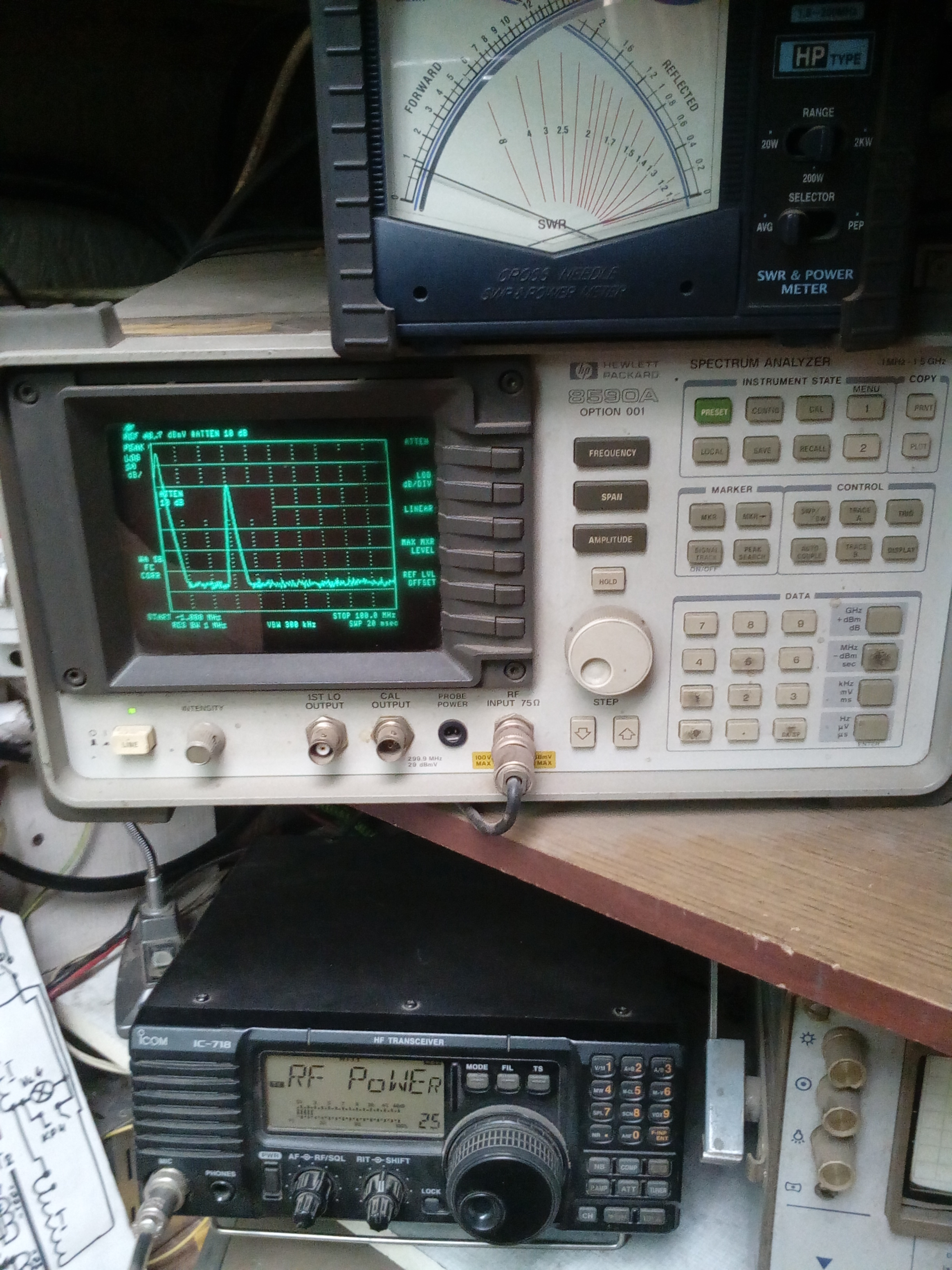

ДалееФото5: Уменьшаем уровень сигнала на 10Дб( 10раз)....
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
УМ 2хГК-71 с ОС. 1кВт.
Сообщений 151 страница 180 из 202
Поделиться1512021-01-25 10:59:53
Поделиться1522021-01-25 11:01:41
Изв . Уровень уменьшаем в 10раз
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1532021-01-25 11:03:07
А цена деления?
Вся шкала?
Вячеслав написал(а):
Изв. сигнал 87вт.
Неп. ниф. Расшифр.плз.
Первая картинка (https://forumupload.ru/uploads/000e/73/7c/72/375795.jpg) - IMD трансивера?
Поделиться1542021-01-25 11:03:10

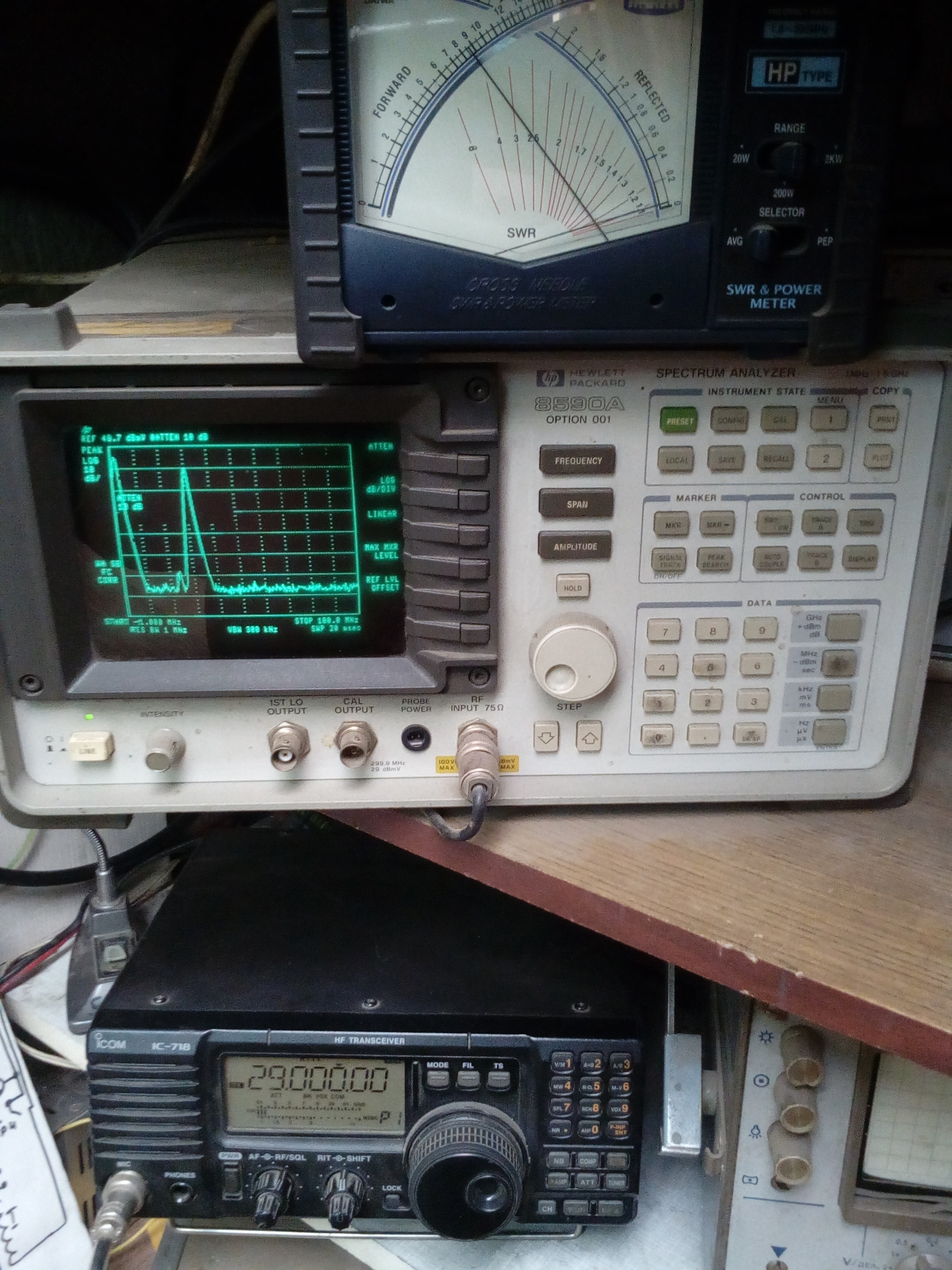

Фото последне : Уменьшаем уровень Сигнала на 20Дб ( 100раз)....
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1552021-01-25 11:04:06
А какие уровни гармоники? Они в чем измерены? Должны быть в дб. Где шкада в дб? Как можно сравнивать уровни чисто по фото, без шкал? Относительно чего сравнивать? Пока что видно, что 2-я гармоника точне не больше основной частоты
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1562021-01-25 11:04:58

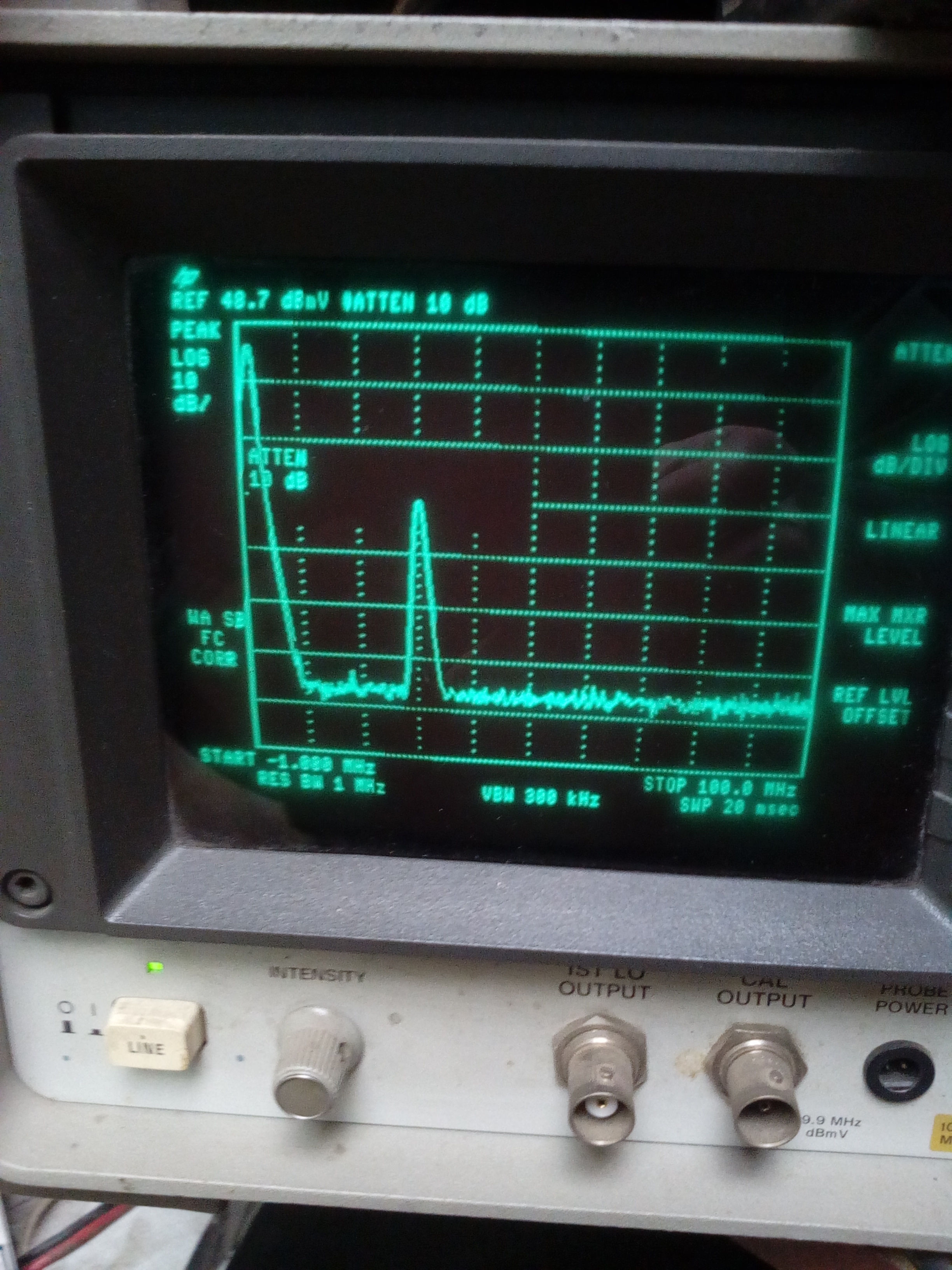

Цена деления Анализатора ---10Дб.
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1572021-01-25 11:05:36
Alex_VE3KF написал(а):
Пока что видно, что 2-я гармоника точне не больше основной частоты
Ну ты строг.
Децибел 30 есть. Ну.. ладно - 25
Поделиться1582021-01-25 11:15:37
И еще я дам совет - под входным желтым написан макс уровень на входе. Вы уменьшаете сигнал на 10 дб, значит на прибор приходит 49-10=39 дбм или почти 8 Вт.
А на желтом написано - не более 30 дбм допускается на входе или всего 1 Вт. Вы имеете прекрасный шанс сжечь входную часть прибора, ремонт которого обойдется очень дорого.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1592021-01-25 11:19:09
Вячеслав написал(а):
Цена деления Анализатора ---10Дб.
Это аттеньатор 10 дб.
А для того, чтобы измерить одну несущую а затем вторую гармонику, следует переместить вручную маркеры на вершины сигналов. Уровни сигналов обозначатся в углу.
Пока что мы видим разницу в полторы клетки.
Да и прибор у вас 75 Ом, а нужен 50 Ом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1602021-01-25 11:22:53
Anatoly написал(а):
Децибел 30 есть. Ну.. ладно - 25
Вот в это я поверю, -25 дб - это реально. Это цена работы октавных фильтров в трансивере..
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1612021-01-25 11:25:35
А теперь посмотрите то же самое, но после УМ. Понадобится для безопасности прибора аттеньатор 60(1 кВт)-30дбм =30 дб, а лучше 35-40 дб с запасом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1622021-01-25 11:32:52
Alex_VE3KF написал(а):
дам совет - под входным желтым написан макс уровень на входе
Почитал мануал на прибор.
Действительно, отправить в ремонт перегрузом проще простого.
Ну и заодно посмотрел, что и как (вдруг я на С4-25 вообще не то смотрю
) - не.. Все то...
А вообще-то здесь на форуме лежит история о том, как Игорь мерял усилитель (транзисторный) покойного ныне Мясникова.
Вот там интерпретация измерений дана по принципу "брать и учиться как надо измерять"
А тут измерение одним тоном?!
Круто!
Читаем статью Степанова в журнале "Радио", кажется так и называлась "Двухтональный генератор" и там же как им пользоваться и как интерпретировать результат.
Поделиться1632021-01-25 11:44:57
Ну в принципе понятно с трансивером, какой сигнал он гонит в УМ.
Полезно конечно найчиться пользоваться маркерами, которые могут точно встать на максим. вершин сигналов и точно указать их уровни в дбм, вплоть до 2 знака после запятой. Это для точных измерений, как и должно быть.
Ну а про измерить IMD3 я уже боюсь спрашивать
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1642021-01-25 11:58:05
Alex_VE3KF написал(а):
Ну а про измерить IMD3 я уже боюсь спрашивать
Отсюда читать по измерению РА Мясникова.
ВЧ трансформаторы транзисторных усилителей КВ диапазона_№2
По шагам расписана методика
Поделиться1652021-01-25 12:07:18
Не увидел 40-48 дб подавление второй гармоники.
Около 25 дб же на фото.
Отредактировано RV3MS (2021-01-25 12:08:19)
Поделиться1662021-01-25 12:07:50
Причем тут IMD ??? Речь идет об уровне 2и 3 й гармоник относительно уровня Несушей!!! На входе есть еще Доп делитель 1:100..... ( находящийся вне анализатора).. Иначе естественно можно сжечь вх цепи анализатора. Поэтому при подаче сигнала с трансивера 87вт Он даже не дотягивает по уровню до верхней линии на экране анализатора......
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1672021-01-25 12:11:43
Напомню что Цена деления анализатора--10Дб Вся шкала значит 70Дб......
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1682021-01-25 12:13:25
Вячеслав написал(а):
Причем тут IMD ??? Речь идет об уровне 2и 3 й гармоник относительно уровня Несушей!!!
А!
Тогда ясно
Саша, я почти точно назвал уровень
Поделиться1692021-01-25 12:17:34
RV3MS написал(а):
Не увидел 40-48 дб подавление второй гармоники.
Артур, ну какие -48 дб могут быть? Мы же не пацаны в этом деле и знаем реальные цифры. Даже PL ВКС душит вторую гармонику всего на 35-37 дб. А уж простая ВКС в виде П контура, обычные значения конечно же меньше, примерно 27-29 дб. Вот это реальные значения для простого П контура.
Нет, конечно, если взять нагруженную добротность не 10, а скажем 50, то можно увеличить подавление, но плата за это будет сильный нагрев ВКС и падение КПД УМ в целом.
Вячеслав написал(а):
Причем тут IMD ???
А вы почитайте в Гугле для чего нужно вообще IMD3 измерять, если конечно УМ не только для режима CW. Если коротко - измерять для того, чтобы оценить качество сигнала, чтобы сигнал не был ,,бульдозерным,, Вот для чего нужно измерение IMD3.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1702021-01-25 12:28:16
Да ,согласен конечно. Теоретически это не достижимо даже при PL контуре .
Намерять можно много всего.
Отредактировано RV3MS (2021-01-25 12:29:54)
Поделиться1712021-01-25 12:38:52
RV3MS написал(а):
Намерять можно много всего.
Это точно. Даже теоретически это не достигается. А на практической конструкции, в которой еще добавляются различного рода потери, неучтенные программой, ухудшающие работу ВКС, то и тем более.
На эту тему измерений есть старый анекдот.
Слесарь Сидоров прошагал 5 км от своей квартиры до огорода за 7 минут. После чего он сдал свои часы в ремонт.
Намерить можно что угодно, тем более, что когда в сетапе и 75 Ом и 50 Ом.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1722021-01-25 12:52:31
Alex_VE3KF написал(а):
Слесарь Сидоров прошагал 5 км
Слесарь Сидоров купил шагомер и посчитал, что за год он прошел 20км и выпил 40 литров водки.
Таким образом расход Сидорова составил 2 литра на километр!
Поделиться1732021-01-25 12:56:23
Anatoly написал(а):
Слесарь Сидоров купил шагомер и посчитал, что за год он прошел 20км и выпил 40 литров водки.
Таким образом расход Сидорова составил 2 литра на километр!
Ну да, примерно так..
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1742021-01-25 14:10:22
Ну что ж раз больше ничего дельного добавить нечего Травите анекдоты дальше 73!.......
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1752021-01-25 14:57:05
Так хотелось бы получить картинку на выходе УМ на ГК-71. Что там творится со спектром? Тема все же УМ на ГК-71, а не про трансивер IC-718
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1762021-01-25 15:10:05
Через несколько дней буду настраивать и прогонять УМ на 2ГК71 , и тогда сброшу "Картинки" с анализатора....... 73!
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1772021-01-25 16:09:15
Вячеслав написал(а):
Через несколько дней буду настраивать и прогонять УМ на 2ГК71 , и тогда сброшу "Картинки" с анализатора.
OK. Ждем УМ на 2 ГК-71, 1 кВт.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться1782021-01-29 11:31:09

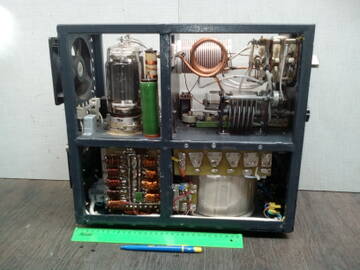

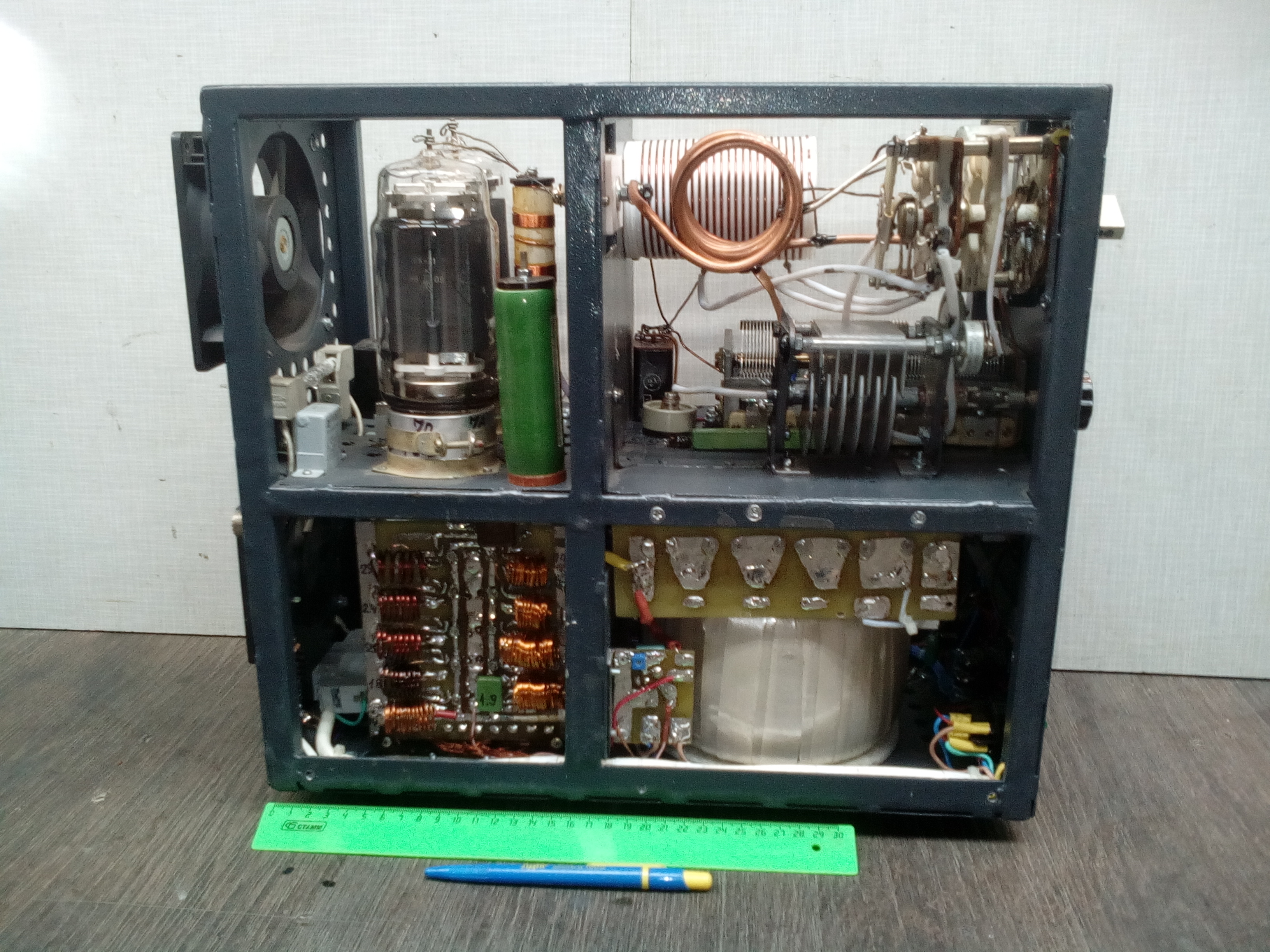

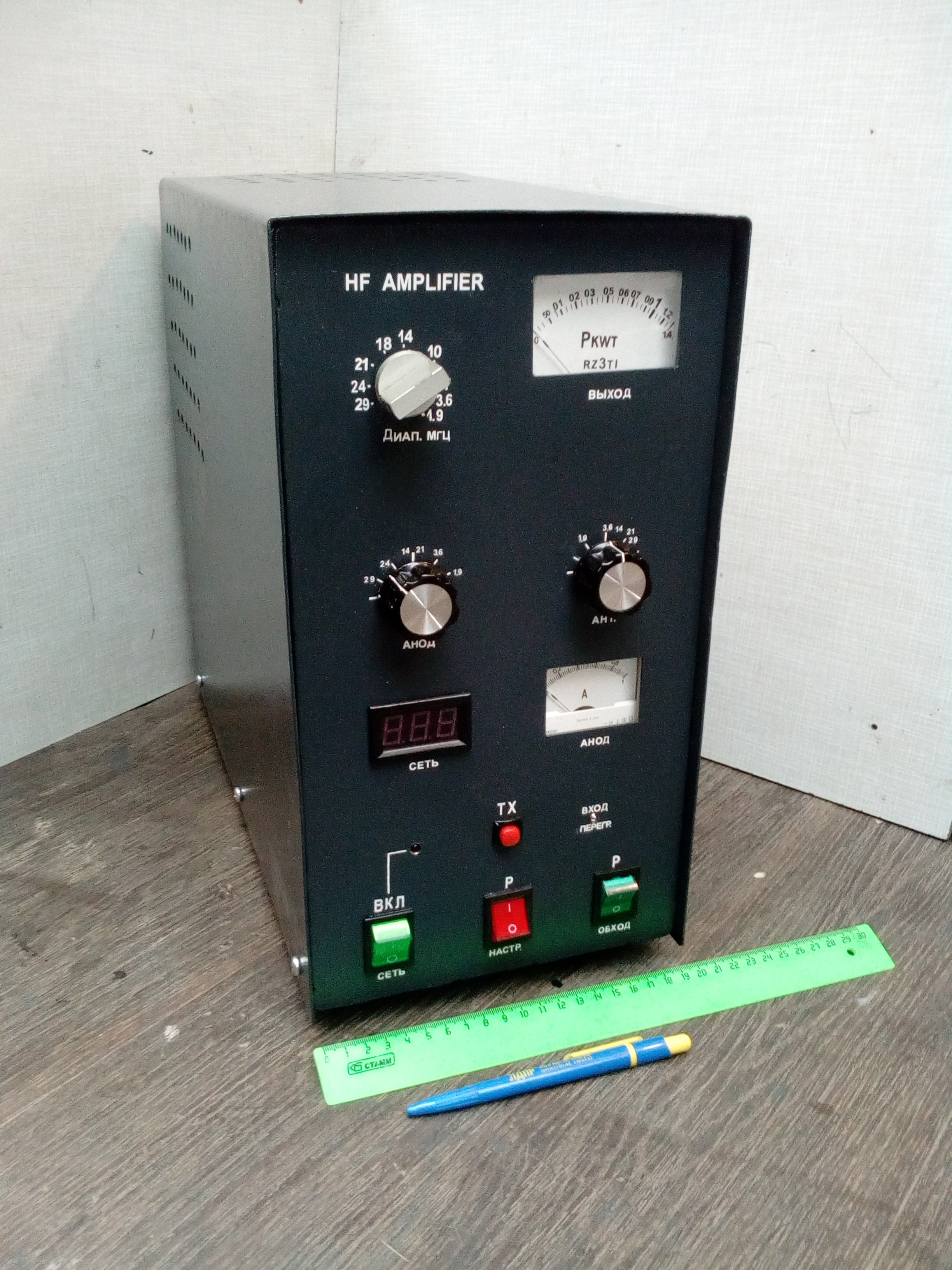

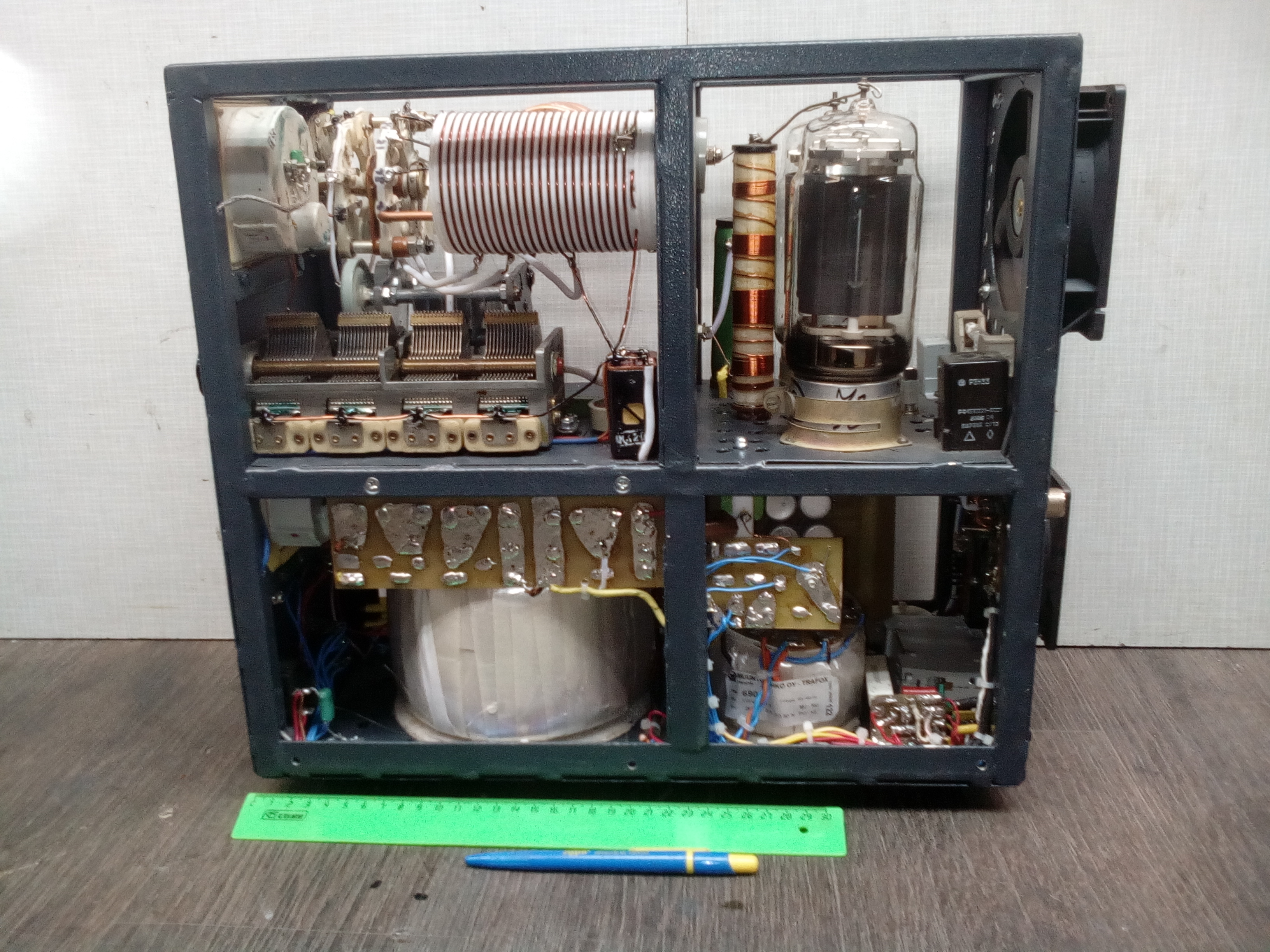

Фото другого УМ на 2ГК71 Рвых--1Квт.
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1792021-01-29 11:32:52
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
Поделиться1802021-01-29 11:33:58
- Подпись автора
RZ 3 TI г. ДЗЕРЖИНСК
