Поделиться12010-12-28 17:56:23
Поделиться22010-12-28 18:05:47

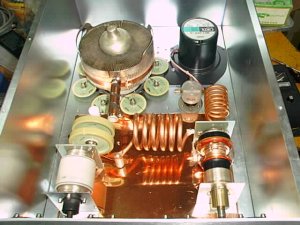

ВКС на 10 Квт 7 Мс.

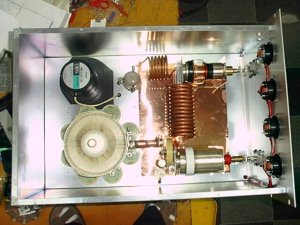

Это 21 Мс 10 кВт. Лампа размером с ведёрко.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться32010-12-30 09:36:10
Ну нормально. Красиво.
Вот только водопровода я там при таких серьезных мощностях не вижу. Катушки, серьезные катушки. А на cqham В теме http://www.cqham.ru/forum/showthread.php?t=15681
MrAU вот расстроили токами в П-контуре в 55 с гаком ампер.
Наверное японцы любят добротность к носу прикинуть
Отредактировано мр. Усеирак Годяев (2010-12-30 09:36:48)
- Подпись автора
В июле мы ходили в поход. Ходили с ночевкой. С собой взяли только необходимое: пиво, картошку, палатку и Таньку.
Поделиться42010-12-30 10:06:39
мр. Усеирак Годяев написал(а):
MrAU вот расстроили токами в П-контуре в 55 с гаком ампер.
Да это все надуманная проблема с трубами водопроводных диаметров в ВКС. К примеру, для 10 кВт достаточно медная трубка, диаметром 12-15 мм не более. В особо тяжелых случаях ВКС охлаждается принудительным обдувом. Если учесть, что КПД ВКС на таких мощностях примерно 95%, то 5% тепловых потерь это 500 Вт, которые можно легко удалить из отсека ВКС. Куда сложнее и важнее на таких мощностях лампу продуть.
Я делал в свое время РА на 2 лампах ГУ5Б, так ВКС была из обычных медных трубок примерно 8-9 мм и все работало.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться52010-12-30 13:20:35
Ну вот, а человека застращали в той теме предельными требованиями. Добротность максимальная, ток в катушке максимальный и понятно диаметр проводабудет большой.
А у вас на ГУ-5Б П-конутр продувался или работал без обдува? Наверное или медь варили или тугоплавким припоем пользовались?
- Подпись автора
В июле мы ходили в поход. Ходили с ночевкой. С собой взяли только необходимое: пиво, картошку, палатку и Таньку.
Поделиться62010-12-30 14:00:30
мр. Усеирак Годяев написал(а):
А у вас на ГУ-5Б П-конутр продувался или работал без обдува? Наверное или медь варили или тугоплавким припоем пользовались?
Ни то, и ни другое. При мощности уже от 1 кВт и выше, соединения ВКС нужно не паять, а механически на болты сажать. Именно это - самое надежное на больших мощностях.
мр. Усеирак Годяев написал(а):
А у вас на ГУ-5Б П-конутр продувался или работал без обдува?
Нет, ВКС не продувалась специально т.к. сам РА стоял без крышек, свободно гуляли сквозняки, он практически был на улице, он был помещен в отсек, который задраивался кремальерой, как на лодке, стальной люк, толщиной 10 мм и бетонные стены толщиной 40 см. Его вообще почти не было слышно. Управлялся дистанционно, так же как и драйвер к этому РА, который был собран на ГУ43Б. Иначе бы мы там все от облучения попухли.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться72010-12-30 14:39:18
Ни то, и ни другое. При мощности уже от 1 кВт и выше, соединения ВКС нужно не паять, а механически на болты сажать. Именно это - самое надежное на больших мощностях.
Да, действительно, болтовые соединения надежнее. Чего-то я не подумал.
Кстати гляньте а японцев кое в каких конструкция пайка имеется!
Нет, ВКС не продувалась специально т.к. сам РА стоял без крышек, свободно гуляли сквозняки, он практически был на улице, он был помещен в отсек, который задраивался кремальерой, как на лодке, стальной люк, толщиной 10 мм и бетонные стены толщиной 40 см. Его вообще почти не было слышно. Управлялся дистанционно, так же как и драйвер к этому РА, который был собран на ГУ43Б. Иначе бы мы там все от облучения попухли
Ой, это кошмар. Не знаю какое там излучение, вроде анодное напряжения не располагают к появлению излучений, а вот вой вентиляторов обдува наверное был жуткий. Я посомтрел справочник Кацнельсона , две ГУ-5Б мало не простят.
А забугорные контестмены тоже руками РА делают, как и японцы или есть серийная доступная техника?
- Подпись автора
В июле мы ходили в поход. Ходили с ночевкой. С собой взяли только необходимое: пиво, картошку, палатку и Таньку.
Поделиться82010-12-30 14:49:48
мр. Усеирак Годяев написал(а):
Ой, это кошмар. Не знаю какое там излучение, вроде анодное напряжения не располагают к появлению излучений, а вот вой вентиляторов обдува наверное был жуткий. Я посомтрел справочник Кацнельсона , две ГУ-5Б мало не простят.
Я имел ввиду не рентгеновское излучение, а электромагнитное излучение от ВКС. Неонка загоралась при работе на расстоянии 50 см от анодов. На обдуве стоял армейский движок с двумя турбинами, которые обдували каждая свою лампу. Лампы убойные, сверхнадежные, но вот качать их очень трудно. Каждая лампа требует по 300 с лишним Вт раскачки.
Забугорные в основном не делают своими руками, они препочитают покупать готовые РА.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться92010-12-30 14:56:08
Да, понимаю, если РА без крышки, то вблизи напряженность эл.магитного поля наверное будет десятки вольт на метр. Это конечно вредно.
Хотя вот на кораблях стоят разные передатчики, есть и 10 квт, например Пламя, а антеннны всенаправленные. И ничего народ работает.
Наверное КВ частоты не имеют такого вреда как СВЧ.
- Подпись автора
В июле мы ходили в поход. Ходили с ночевкой. С собой взяли только необходимое: пиво, картошку, палатку и Таньку.
Поделиться102010-12-30 15:02:50
мр. Усеирак Годяев написал(а):
Хотя вот на кораблях стоят разные передатчики, есть и 10 квт, например Пламя, а антеннны всенаправленные. И ничего народ работает.
Ну там же не обязательно под антенной стоять. На судне кругом металл, который защищает от ЭМ излучения хорошо.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться112010-12-30 15:09:01
Ну там же не обязательно под антенной стоять. На судне кругом металл, который защищает от ЭМ излучения хорошо.
Это да.
Не, ну их, ГУ-47 и ГУ-10Б, большие мощности - большие проблемы. Все равно дома больше 1 квт не получится, у соседей все потухнет и ТВ и домашние кинотеатры и компьютеры заговорят.
- Подпись автора
В июле мы ходили в поход. Ходили с ночевкой. С собой взяли только необходимое: пиво, картошку, палатку и Таньку.
Поделиться122010-12-30 15:14:42
мр. Усеирак Годяев написал(а):
Все равно дома больше 1 квт не получится, у соседей все потухнет и ТВ и домашние кинотеатры и компьютеры заговорят.
Не, ну конечно это не для дома. Это как минимум для дачи или для контест позиции, где нибудь в деревне, никого вокруг нет и проблем с помехами тоже.
