Софт для моделирования ВЧ цепей

Страница: 1

Сообщений 1 страница 23 из 23

1

  • Автор: RT1O
  • Пользователь
  • Сообщений: 81

Здравствуйте!
Подскажите софт для моделирования ВЧ цепей, может быть есть что то попроще чем Microwave office и AWR.
Спасибо

2

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Например, RFSim

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

3

  • Автор: RT1O
  • Пользователь
  • Сообщений: 81

Александр, этим софтом я пользуюсь с успехом давно, однако он не позволяет просчитать напряжения и токи на элементах. Понятно что по формулам вручную можно сделать, но на улице 21 век, хочется автоматизировать :)

4

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Circuit Maker 2000, EWB

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

5

  • Автор: RT1O
  • Пользователь
  • Сообщений: 81

Спасибо, Александр, давно эти программы пользовал, но потом перешел на Proteus. Совсем и забыл про них.

73! de RT1O

6

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047

Я ещё Мультисимом пользуюсь, но работать им нужно с большой оглядкой. Иногда чудеса творит, а иногда на такой ерунде откровенную ересь рисует... :dontknow:

7

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Мне, обычно СМ2000 хватает. Работает хорошо.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

8

  • Автор: Amw
  • Пользователь
  • Amw
  • Сообщений: 552

Pspice

9

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

У меня в мультике почему то не работает ни один генератор ВЧ. Пробовал и кварцевый и обычный - бесполезно.  :no:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

10

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 948
VE3KF написал(а):

RFSim

VE3KF написал(а):

EWB

.. и паяльник с макеткой :)

Игорь 2 написал(а):

Мультисимом пользуюсь

в планах установить и пощупать.

11

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047
VE3KF написал(а):

Пробовал и кварцевый и обычный - бесполезно.

То же самое. У меня и мультивибратор не работает... :dontknow:

12

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047
Anatoly написал(а):

в планах установить и пощупать

Да, иногда бывает полезен...  :flag:

13

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Игорь 2 написал(а):

То же самое. У меня и мультивибратор не работает

Не, ну вот это из сэмплов у меня работает
http://s1.uploads.ru/t/QoaCT.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

14

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

и все же удалось запустить генератор LC  :flag:
http://s3.uploads.ru/t/41GrH.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

15

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047
VE3KF написал(а):

и все же удалось запустить генератор LC

А я и не парился. Знаю, что глюк идёт у Мультисима в схемах с ПОС, и не считаю их на нём... :playful:

16

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Игорь 2 написал(а):

Знаю, что глюк идёт у Мультисима в схемах с ПОС, и не считаю их на нём

Может они там перемедрули и ПОС перевернули фазу на 180 град.  получилось ООС?  :crazyfun:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

17

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Не могу поставить на 64 бит версию 7-ки спекстралаб. Не работает лекарство.
А как насчет АдобАудишн?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

18

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 948
VE3KF написал(а):

А как насчет АдобАудишн?

Портейбл вершен :) Спасет отца Русской демократии.(с)

19

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Anatoly написал(а):

Портейбл вершен

такой версии не нашел  :dontknow:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

20

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Нашел на компе WaveLab LE7, пока не использовал.  :dontknow:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

21

  • Автор: vas
  • Активный участник
  • vas
  • Сообщений: 362

1/2 off

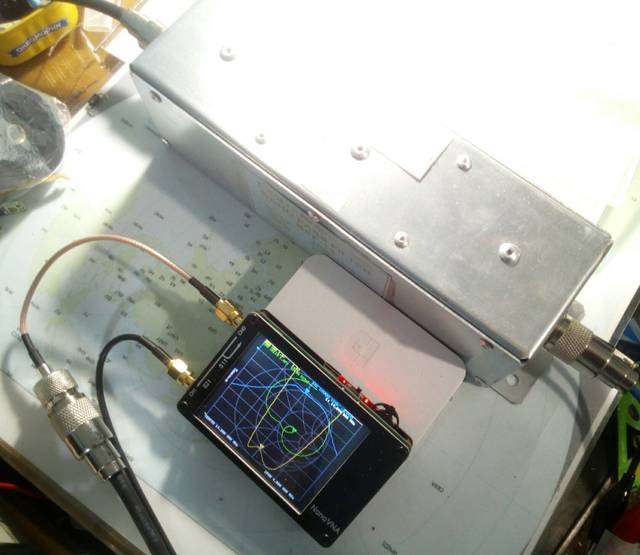

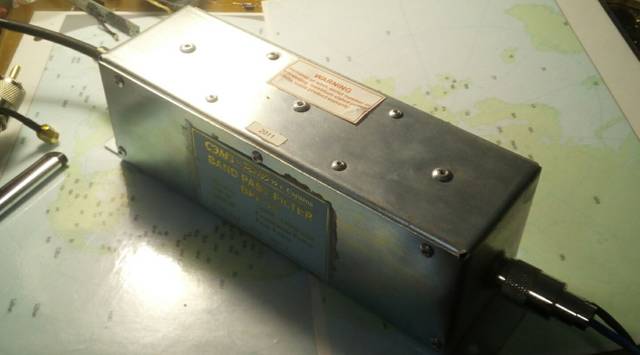

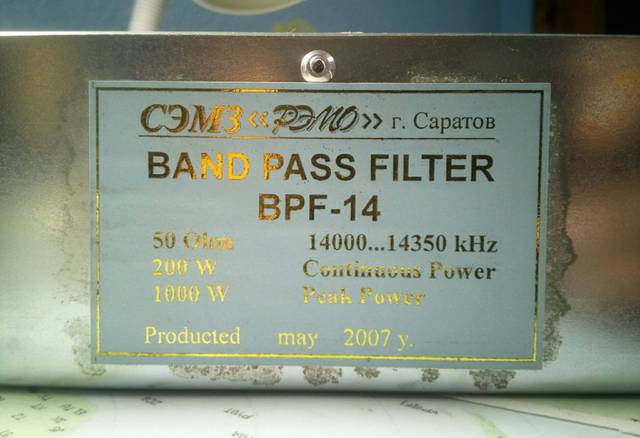

Получил задание от старших коллег, прогнать фильтр BPF-14 через NanoVNA :

https://forumupload.ru/uploads/000e/73/7c/337/t924015.jpg

https://forumupload.ru/uploads/000e/73/7c/337/t28953.jpg

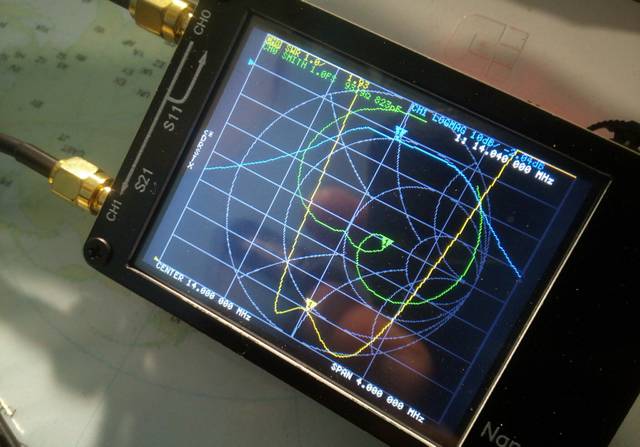

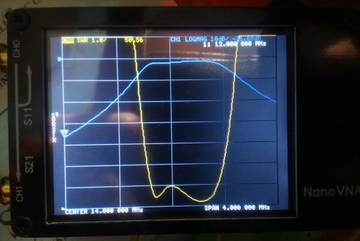

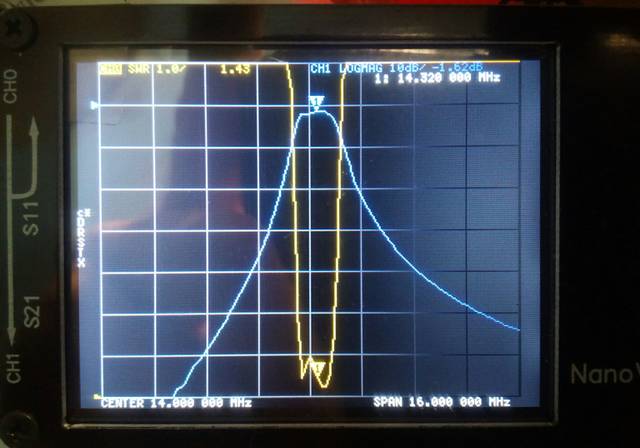

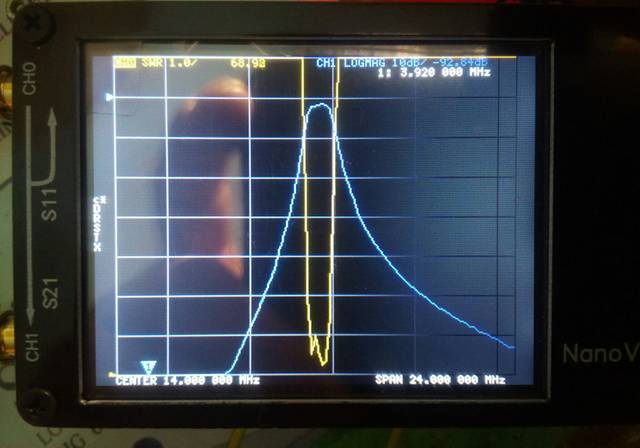

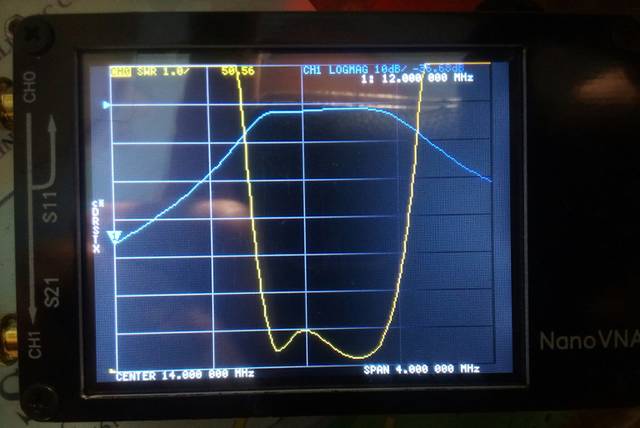

Получены следующие АЧеХи

https://forumupload.ru/uploads/000e/73/7c/337/t512366.jpg

https://forumupload.ru/uploads/000e/73/7c/337/t169078.jpg

https://forumupload.ru/uploads/000e/73/7c/337/t369619.jpg

https://forumupload.ru/uploads/000e/73/7c/337/t592430.jpg

https://forumupload.ru/uploads/000e/73/7c/337/t273472.jpg

https://forumupload.ru/uploads/000e/73/7c/337/t555665.jpg

Подпись автора

Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

22

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
vas написал(а):

фильтр BPF-14 через NanoVNA :

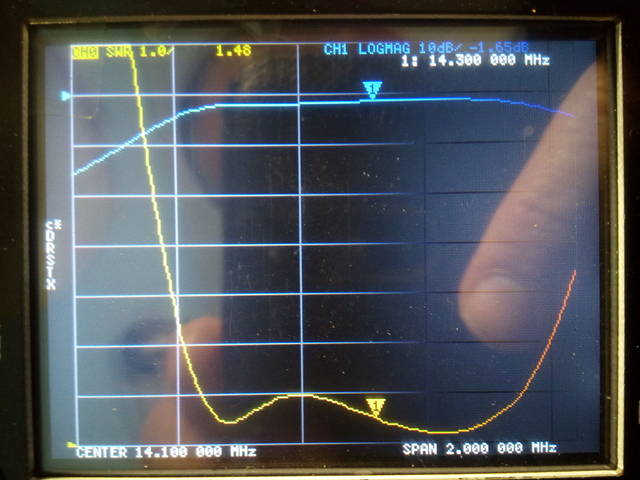

Великоват КСВ, маркер на 1,48.
Фильтр либо плохо настроен, либо плохо согласован с нагрузкой. Не должно быть такого КСВ.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

23

  • Автор: DON
  • Пользователь
  • Сообщений: 171
Alex_VE3KF написал(а):

Фильтр либо плохо настроен, либо плохо согласован с нагрузкой. Не должно быть такого КСВ.

В старых приборах, типа: Х1-39,  Х1-48... был маленький недостаток,
подобный "загиб" характеристик на каких-то режимах...не помню, оговаривалось в инструкции.
Как с этим обстоит дело в современном КитайПроме?
