УПЧ на BF998.

Страница: 1

Сообщений 1 страница 21 из 21

1

  • Автор: Вася
  • Заблокирован
  • Сообщений: 691

Я собирал два каскада на BF998.
Как завести туда АРУ ? Как продемодулировать сигнал SSB с контура?

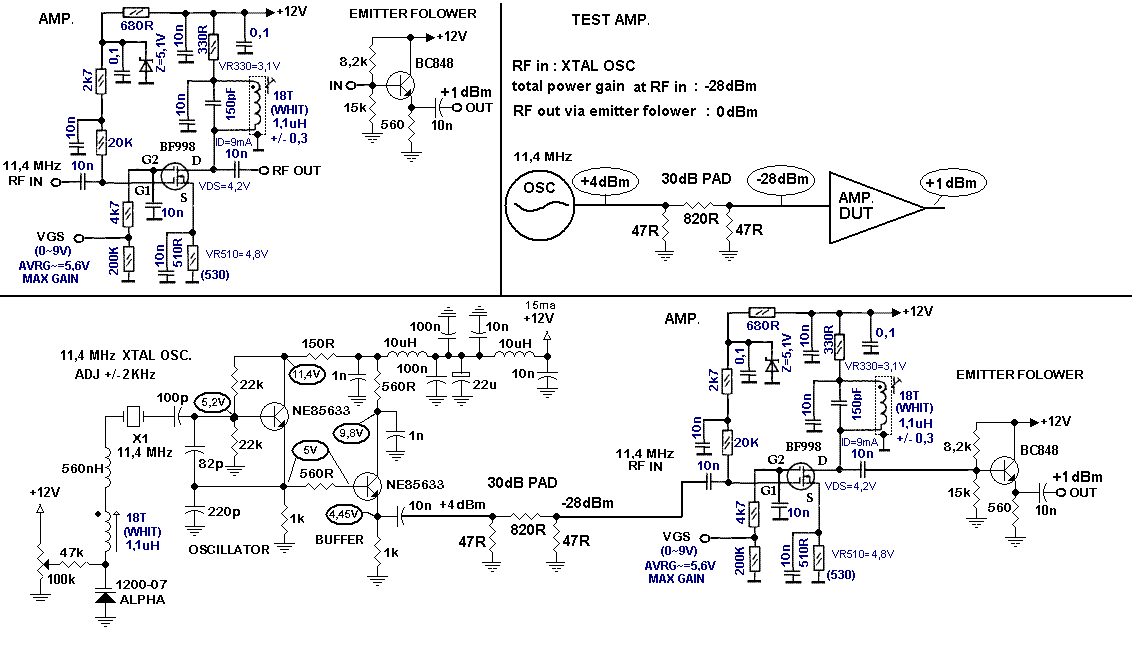

Схема http://www.cqham.ru/image4/SINGLE_IF_STAGE_big.gif

А может делал кто упч на BF998 ? И выложит наработки :)

Отредактировано Вася (2013-04-25 08:24:24)

2

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

После каскада УПЧ нужен каскад, называемый Детектор. Это по сути говоря, смеситель, на вход которого поступает сигнал с выхода УПЧ, а на второй вход его поступает сигнал гетеродина с частотой, равной сигналу ПЧ +/- 3 кГц перестройки вниз и вверх. Вот после такого смесителя уже на выходе будет демодулированный звуковой сигнал.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

3

  • Автор: Вася
  • Заблокирован
  • Сообщений: 691

Схемку бы

4

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Если есть Бунин, Яйленко, 2 издание, 1984 г. стр.84. Там два таких смесителя, один на КП303 а второй на диодах.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

5

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Можно еще схему от трансивера RA3AO из его книжки, стр. 14

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

6

  • Автор: Вася
  • Заблокирован
  • Сообщений: 691

НУ в ра3ао надо специальный гетеродин  с высоким выходом. Около 5 вольт. И ещё меандр. Схему надо

7

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Вася написал(а):

НУ в ра3ао надо специальный гетеродин  с высоким выходом. Около 5 вольт. И ещё меандр

Такой там реализован на 561ЛА8. Книжка есть?

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

8

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Как насчет этого линка?
http://www.cqham.ru/nsm.htm
И вообще там в разделе ,,Узлы трансиверов, приемников... столько много по этой теме, что выбрать уж можно легко.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

9

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047

http://s3.uploads.ru/3pNms.jpg

Лаповок, Радио 78 №4. Базовый приёмник КВ радиостанции... :flag:
На 4V3, как раз, универсальный детектор. Как для АМ, так и для SSB. Конечно же, не самый лучший вариант, но для тех, кто без претензий, подойдёт...

10

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Можно и от Лаповка. Детектор на транзисторе 4V3  и там же рядом гетеродин на 5V1. Не виден его переменник для перестройки гетеродина. Им изменяется полоса в ssb либо ВБП либо НБП

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

11

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047

У меня до сих пор, практически, этот приёмник где- то на антрессолях валяется. Выкинуть рука не поднимается... :D

12

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Игорь 2 написал(а):

Выкинуть рука не поднимается

А я свой отдал, уезжая. В УПЧ работали 3 транзистора КП350, общее усиление по ПЧ было 90 дб. До УПЧ стоял кв. фильтр, мостовой 8 кристальный и никакого усиления перед УПЧ не было.  :)

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

13

  • Автор: Вася
  • Заблокирован
  • Сообщений: 691

а как быть с АРУ для BF998 ?

14

  • Автор: Вася
  • Заблокирован
  • Сообщений: 691

А вот такую ПЧ кто собирал? Игорь что скажете?

http://s3.uploads.ru/t/AD3Rl.gif

15

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047
Вася написал(а):

Игорь что скажете?

А почему бы и нет? Только всё- таки, на входе этого УПЧ тоже хороший фильтр неплохо поставить. И наличие кварцевого фильтра по цепи гетеродина- это явный перебор... :D

16

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Вася написал(а):

а как быть с АРУ для BF998 ?

Так на схеме по вторым затворам во всех каскадах УПЧ АРУ работает. Прямо с выхода УНЧ и по вторым затворам.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

17

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Вася написал(а):

А вот такую ПЧ кто собирал? Игорь что скажете?

Схема как схема. Только вот кварцевый фильтр следует ставить не после третьего каскада УПЧ, а непосредственно перед первым каскадом.
А кв. фильтр после гетеродина - совсем ненужность.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

18

  • Автор: Игорь 2
  • Пользователь
  • Сообщений: 6047
Вася написал(а):

а как быть с АРУ для BF998 ?

Кстати, у некоторых полевиков, для минимизации интемодуля нечётного порядка, правильнее управлять усилением по первому затвору, подавая сигнал на второй затвор. В частности, на это обращал внимание Дроздов. А реально по жизни, если хорошо отфильтровать сигнал до этого усилителя, нечётный интермодуль собственно в нём- это уже для аудиофилов. И, хотя, в какой- то мере, и сам им являюсь, регулирую усиление двухзатворников классически- зачем мне добиваться 0.01% искажений звуковой частоты в своём тракте, если на передающей стороне это число, как правило, на два порядка выше...  :D По реальному эфиру разница вылизанного по интермодулю УПЧ после фильтра основной селекции, и невылизанного, настолько мала, что я разницы не замечаю.

19

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356
Игорь 2 написал(а):

зачем мне добиваться 0.01% искажений звуковой частоты в своём тракте, если на передающей стороне это число, как правило, на два порядка выше

Вот именно! Зачем это надо?  :D  Там иногда с такими искажениями передача, что не спасут никакие даже десятые доли, не то что сотые.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

20

  • Автор: Alex_VE3KF
  • Администратор
  • Сообщений: 10356

Прочел, что очень хорошо себя зарекомендовали транзисторы J310. Дешевы, доступны, надежны и устойчивы, низкий коэф. шума, малый разброс напряжения отсечки, хорошо работают при низком питании и при этом линейны. Малая их крутизна и малая мощность, компенсируются их параллельным включеним по 4 шт. Хорошо подходят для УПЧ каскадов.
http://s3.uploads.ru/t/CDEiP.jpg

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал:    https://www.youtube.com/@Contester7/videos   На продажу имеются 2 мои книги - по антеннам и по УМ.

21

  • Автор: Ruslan
  • Заблокирован
  • Ruslan
  • Сообщений: 333
Вася написал(а):

Как завести туда АРУ ? Как продемодулировать сигнал SSB с контура?

Посмотрите схему ДМ-2005 и все станет ясно.

Подпись автора

Учиться, учиться и еще раз учиться...!
