Автоматика в УМ

Поделиться12019-12-05 06:08:44

Автор: vas
Активный участник
Сообщений: 362

в УМ на ГУ-81 использовал блок автоматики для задержек вкрючения реле :

алгоритм работы платы :

при включении питания, реле обесточены, лампа заперта, накал лампы питается от пониженного напряжения,

вывод РТТ замыкаем на GND (нажимаем педаль) :
- срабатывает реле накала (LED #4), накал лампы питается от полного напряжения, запускается таймер на NE555,
- срабатывает антенное реле (LED #1),
- срабатывает входное реле (LED #2),
- срабатывает реле смещения лампы(LED #3), лампа открывается

вывод РТТ размыкаем от GND (отпускаем педаль) :
- отпускает реле смещения лампы(LED #3), лампа закрывается
- отпускает входное реле (LED #2),
- отпускает антенное реле (LED #1),
- таймер на NE555 удерживает реле накала (LED #4) примерно 10 минут, после последнего нажатия на педаль РТТ.

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться22019-12-05 06:16:21

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

блок автоматики

Секвенсер для КВ усилителя мощности на ГУ-81.

схема коммутации накала :

секвенсер в УМ на ГУ-81 удобен тем, что снижается общая мощность потребления накалом,
то есть на прием при 6 В накал потребляет 30 Вт,
нажали на РТТ - напряжение повысилось до 12 В, мощность при этом выросла до 120 Вт и удерживается в таком состоянии еще 10 минут после последнего нажатия,
по истечении 10-ти минут накал переключится на пониженное значение,

при активной работе в эфире - накал не дергается, а когда задремал, отбежал, уехал - УМ ждет своего оператора с пониженным накалом.

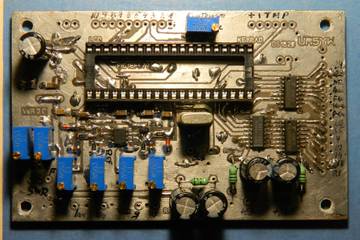

печатная плата №1

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться32019-12-05 06:17:58

Автор: vas
Активный участник
Сообщений: 362

Секвенсер для КВ усилителя мощности.

печатная плата №2 :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться42019-12-05 06:23:00

Автор: vas
Активный участник
Сообщений: 362

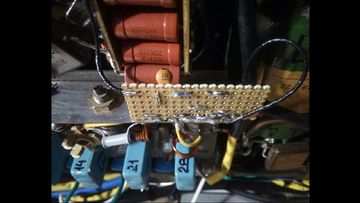

макет :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться52019-12-05 07:08:35

Автор: Anatoly
Активный участник
Сообщений: 948

vas написал(а):

вывод РТТ замыкаем на GND (нажимаем педаль)

Нажал.

vas написал(а):

вывод РТТ замыкаем на GND (отпускаем педаль)

Отпустил педаль А РТТ что? Залип?

А блок хороший, нужный.

Поделиться62019-12-05 07:37:43

Автор: vas
Активный участник
Сообщений: 362

Anatoly написал(а):

Отпустил педаль А РТТ что? Залип?

я тысячекратно извиняюсь... очепятка.

исправил первое сообщение.

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться72019-12-08 06:19:51

Автор: vas
Активный участник
Сообщений: 362

Версия секвенсера без таймера накала :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться82020-03-19 04:18:55

Автор: vas
Активный участник
Сообщений: 362

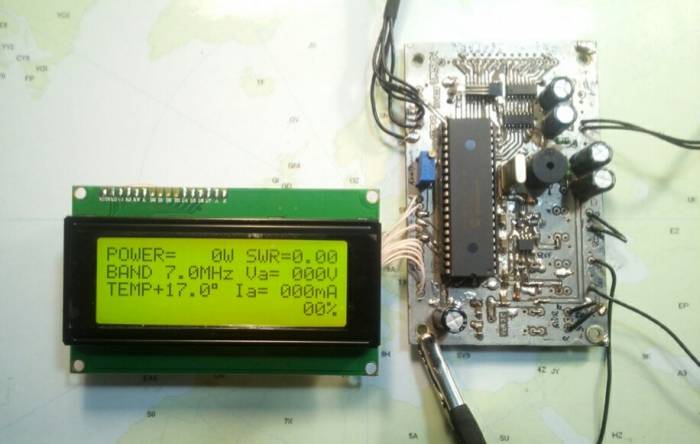

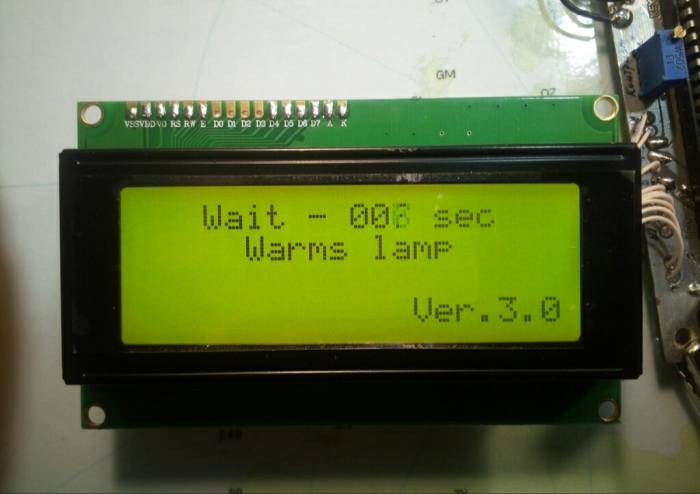

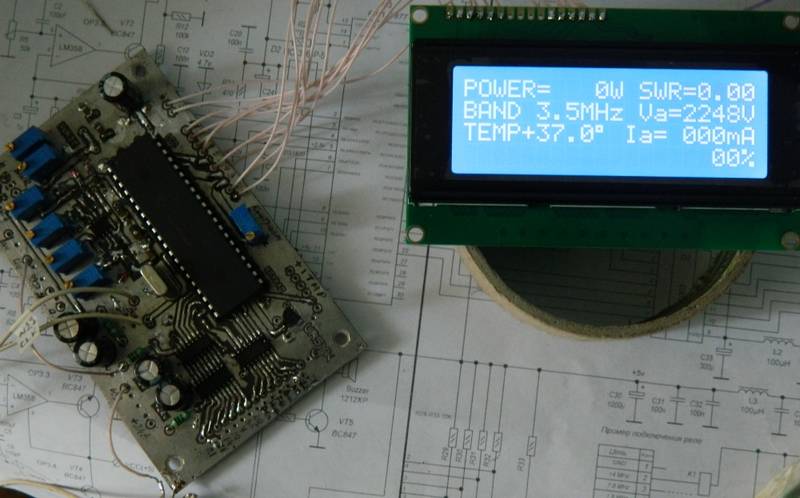

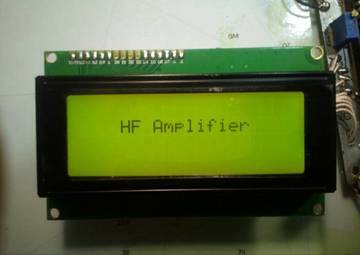

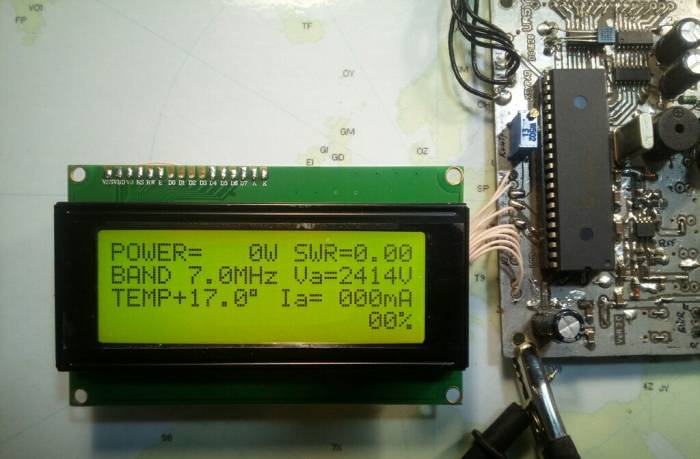

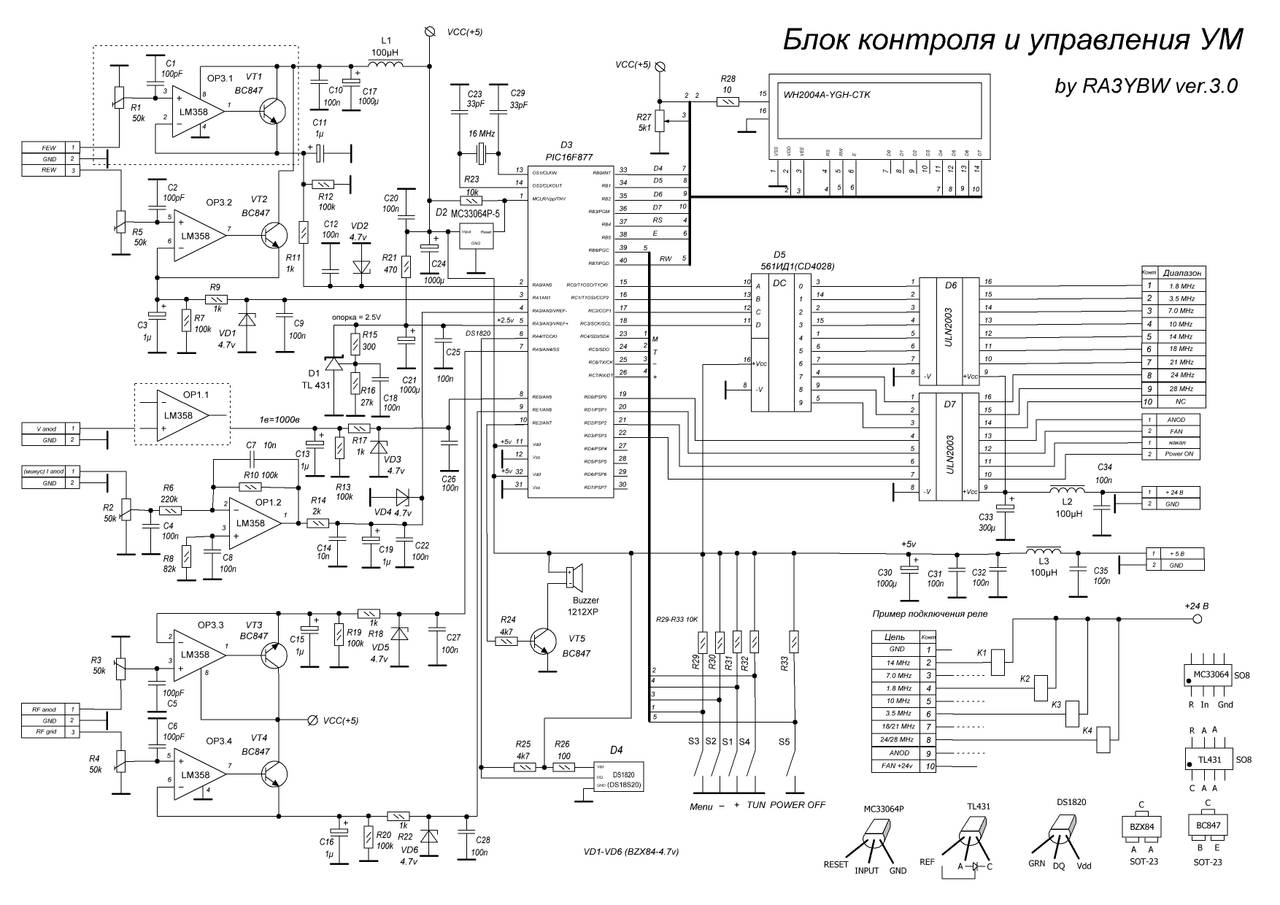

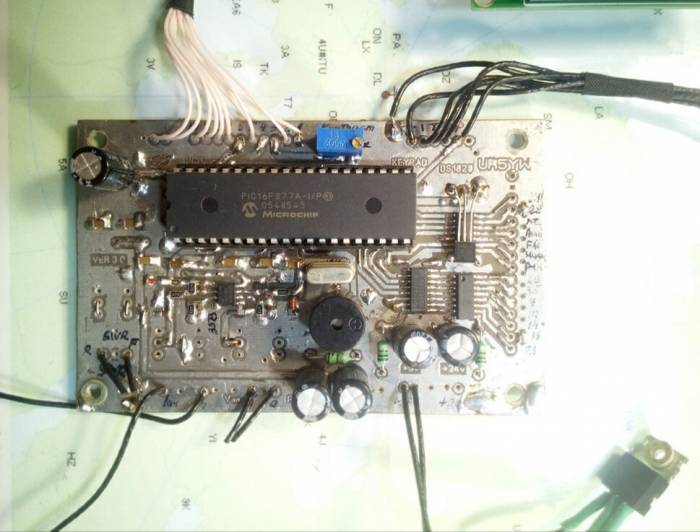

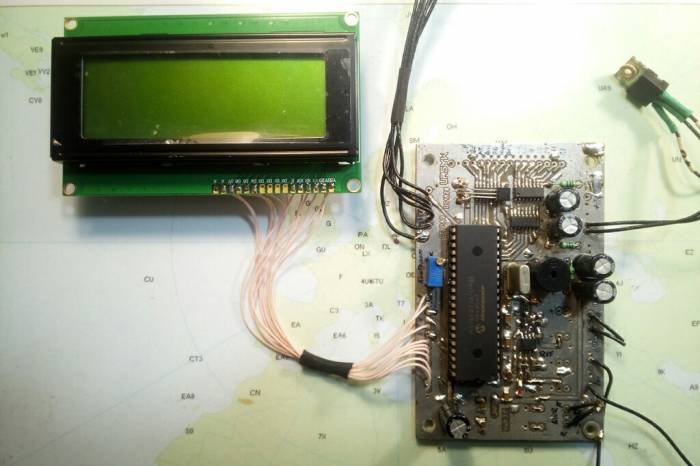

Блок контроля и управления УМ (RA3YBW) V.3.0.
Блок предназначен для работы в ламповом усилитель мощности, где коммутация диапазонов и включение анодного напряжения осуществляется при помощи реле.

Технические характеристики :

Индикация ……………………………………………………...ЖК индикатор LCD2004

Таймер включения анодного напряжения и подача звукового сигнала …………………………..………..180 сек.**
Переключение диапазонов кнопками (+)( -)……..……………9 диапазонов
Включение вентилятора при температуре больше…….………40 гр.С**
Выключение вентилятора при температуре меньше.………….35 гр.С**
Запоминание последнего включенного диапазона
Режим TUNER(два «градусника» для точная настройка П-контура)
Режим MENU Кнопка POWER OFF (выключение УМ***)

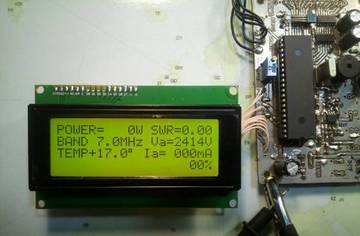

Отображаемые параметры на индикаторе:
POWER…………………………………………………….1-1200 W
SWR………………………………………………………..1-9.99
BAND (1.8, 3.5, 7.0, 10, 14, 18/21, 24/ 28) MHz..………..один из диапазонов
Va…(напряжение анода)………………………………....0-2500 V
Ia…..(ток анода)…………………………………………..0-1500 mA
TEMP……………..………………………………………..0-100 гр.С
Графическое отображение мощности…………………..
Отображение мощности в % соотношении……………..100%
Пределы измерения
Мощность RF(max)……………………………………….1200 вт.
КСВ.......................................................................................1.0 - 9.99
Pпад, Pотр………………………………………………….1 – 1200 Вт
Напряжения Uпад и Uотр (максимальное)………………2500 мВ
Напряжение анода (max)…………………………… ……2500 В
Ток анода (max)……………………………………… …...1.5 A
Температура ……………………………………………….0- 100 гр.С (DS18S20)**
Напряжение питания номинальное……..………..………5 В
минимальное……..………..……..4.4 В
максимальное…...………..………5.5 В
Напряжение питания (реле)…..………..…………………24В-30В
Максимальный ток потребления( одного реле) не более ... 0.3 А
Размеры блока………………………………………..100х60х35мм

** параметры меняются при входе в режим «меню» при помощи кнопок MENU & POWER

*** снятие анодного напряжения, накала , через 3 минуты(устанавливается пользователем) выключение вентилятора и логический «0» на выходе POWER для исполнительного модуля для выключения УМ

НАЗНАЧЕНИЕ КНОПОК: +/- (плюс/минус) – переключение диапазонов, в режиме «меню» установка значений. POWER – выключение Блока.

MENU и POWER(одновременное нажатие) –вход в режим «меню».

MENU –перемещение по «меню», выход из режима «меню».

TUNER –вход/выход в режим отображения настройки П-контура.

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться92020-03-19 04:21:47

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

Блок контроля и управления УМ (RA3YBW) V.3.0.

файлы прошивки = ссылка

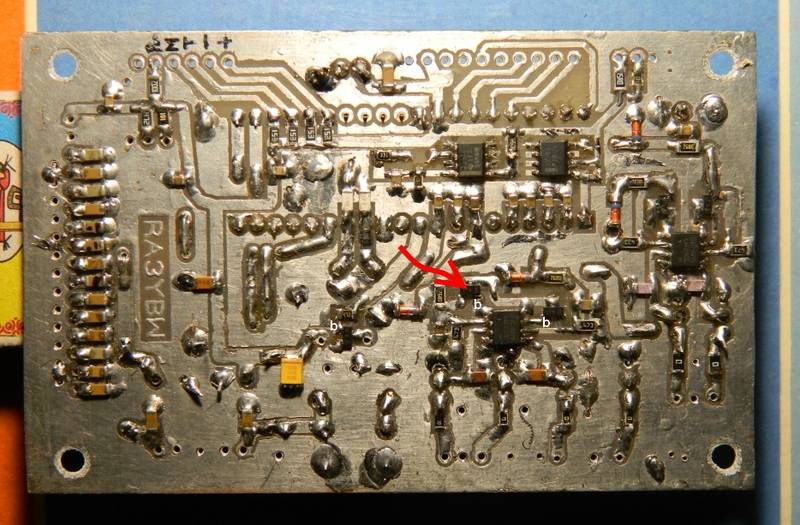

внимание ! транзистор указанный стрелкой, разведен неправильно, поэтому запаивается верх ногами :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться102020-03-19 04:50:55

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

Блок контроля и управления УМ (RA3YBW) V.3.0.

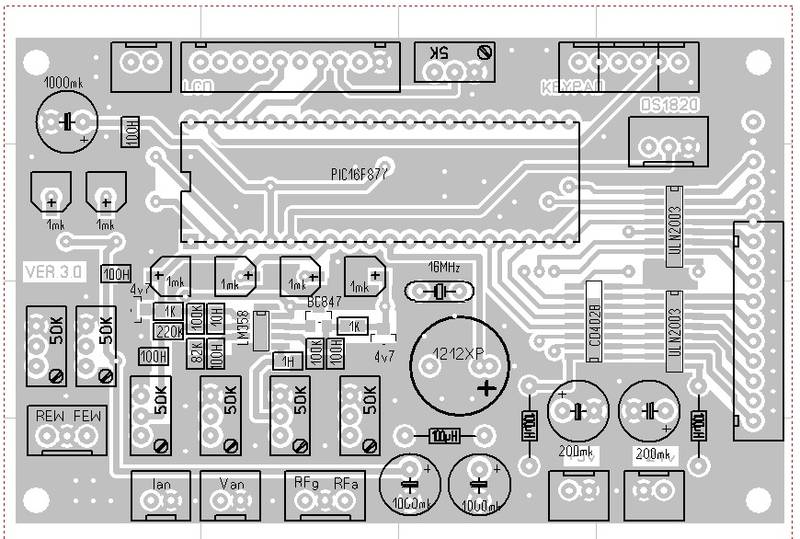

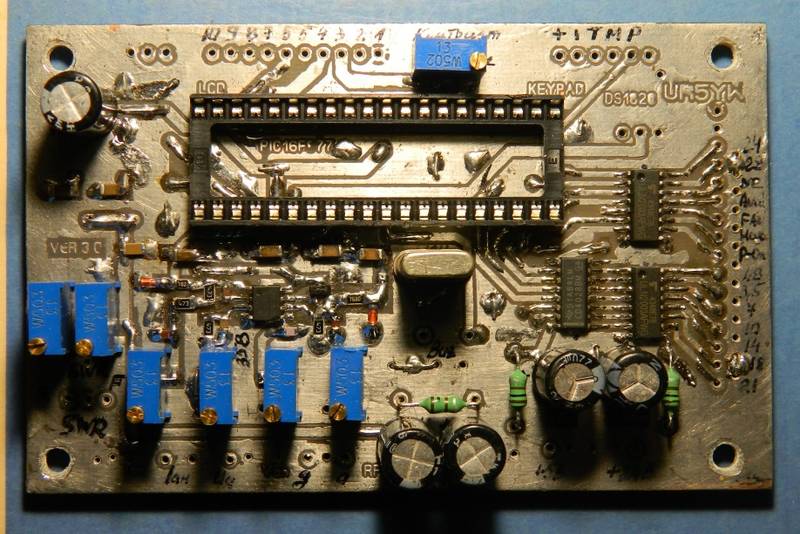

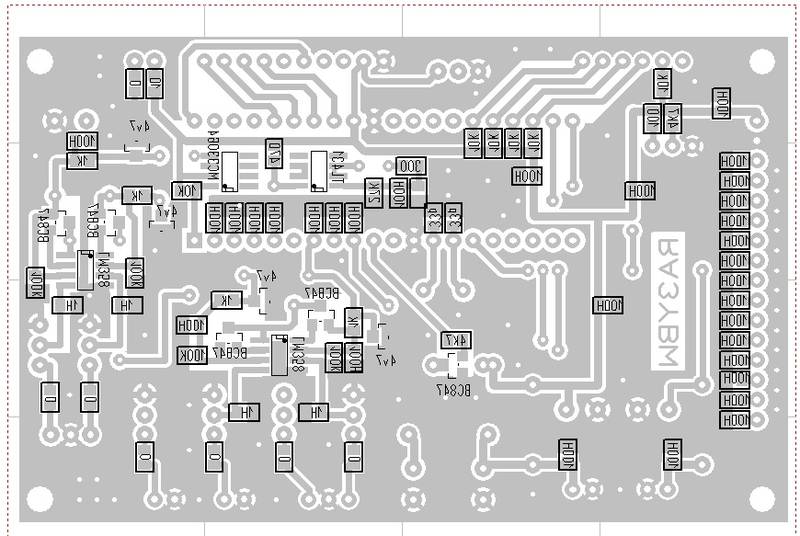

монтажки :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться112020-03-21 06:13:14

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

Блок контроля и управления УМ (RA3YBW) V.3.0.

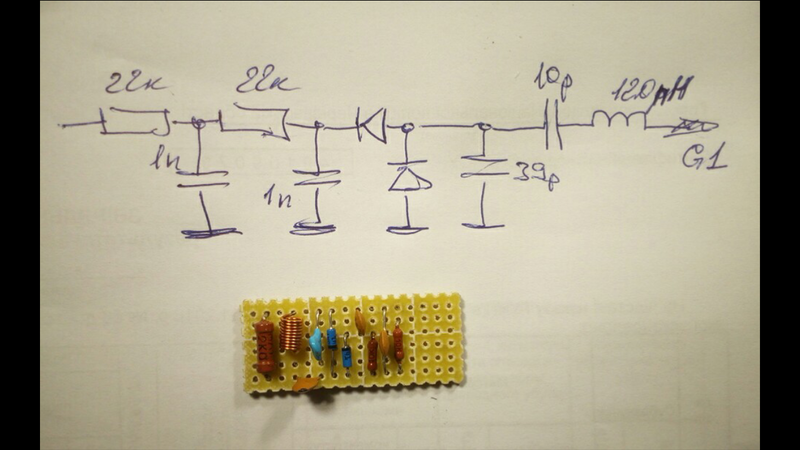

ВЧ детекторы для режима "Tuning" :

Собираем два таких детектора :

Один в цепь управляющей сетки :

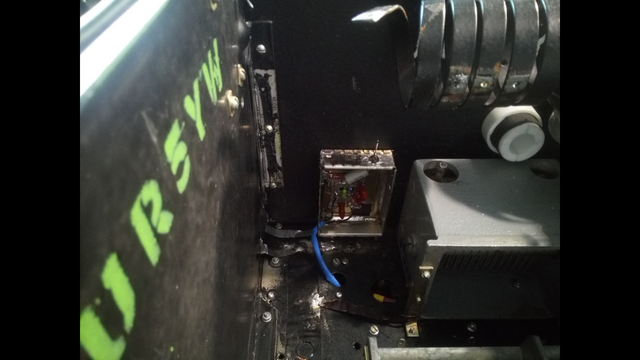

Второй - к аноду, через конструктивную ёмкость :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться122020-03-22 11:30:01

Автор: vas
Активный участник
Сообщений: 362

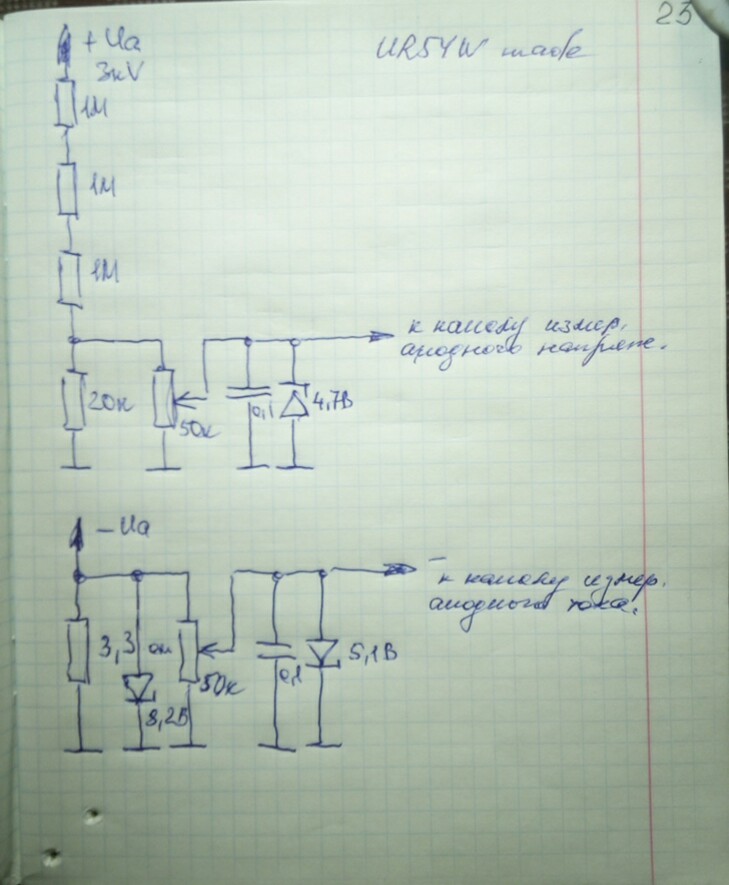

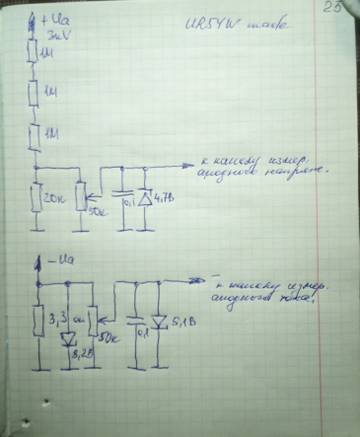

Подключение каналов измерения анодного напряжения и тока :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться132020-03-27 15:40:32

Автор: R2YAA
Пользователь
Сообщений: 2

vas написал(а):

Блок контроля и управления УМ (RA3YBW) V.3.0.

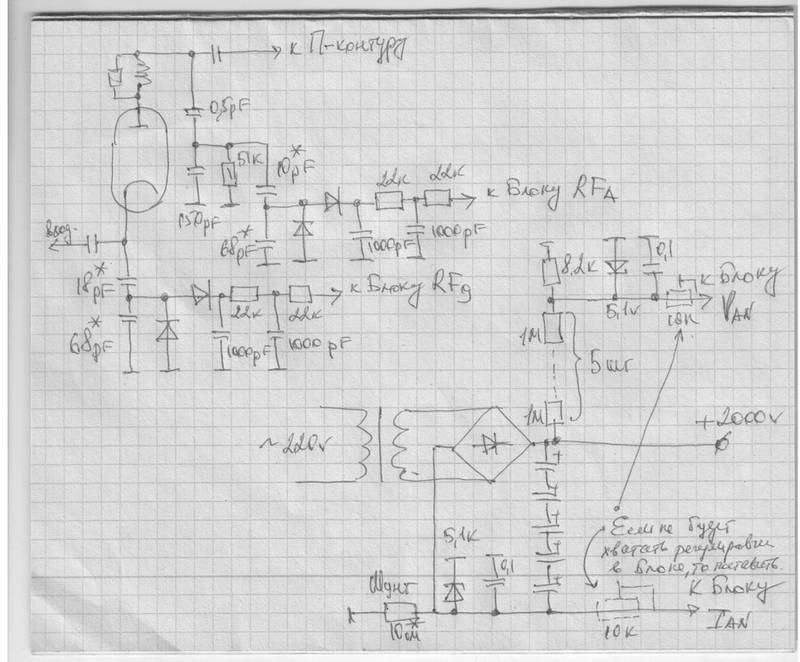

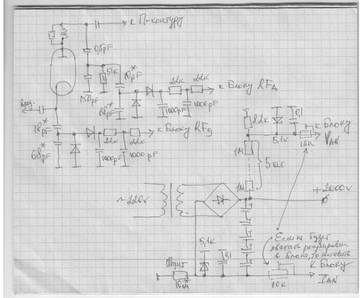

Подключение вч детектора и каналов измерения анодного напряжения и тока от автора RA3YBW

И его рекомендации " Здравствуйте Владимир,
В письме схема как подключить сигналы для "настройки".
Снимать сигналы для тока и напряжение анода со стрелочных индикаторов нельзя.
Нужно просто поставить еще один шунт для сигнала тока анода как на схеме.
Для напряжения так же по схеме собрать цепочку.

Владимир когда соберете схему для сигналов RF то сразу к Блоку не подключайте.
Проверьте сначала вольтметром чтобы максимальный уровень сигнала на этих выводах не превышал 5 вольт.
И только потом подключайте к Блоку.
Это же касается так же сигналов Ia и Va"

Поделиться142020-03-27 15:59:32

Автор: Alex_VE3KF
Администратор
Сообщений: 10217

А цепи то частотозависимые. Иными словами на 160 м будет одно показание, на других диапазонах будут другие показания.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться152020-03-27 16:47:56

Автор: R2YAA
Пользователь
Сообщений: 2

Alex_VE3KF написал(а):

А цепи то частотозависимые. Иными словами на 160 м будет одно показание, на других диапазонах будут другие показания.

Эту схему Владимир прислал мне для моего усилителя с заземлёнными сетками может из за этого применил емкостный делитель,он не гарантировал что что фазовый детектор будет корректно работать в моем усилителе поэтому и я не стал заморачиваться с градусником настройки.К сожаления связь с ним потеряна.

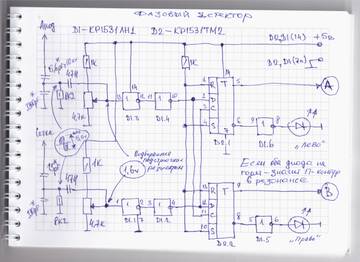

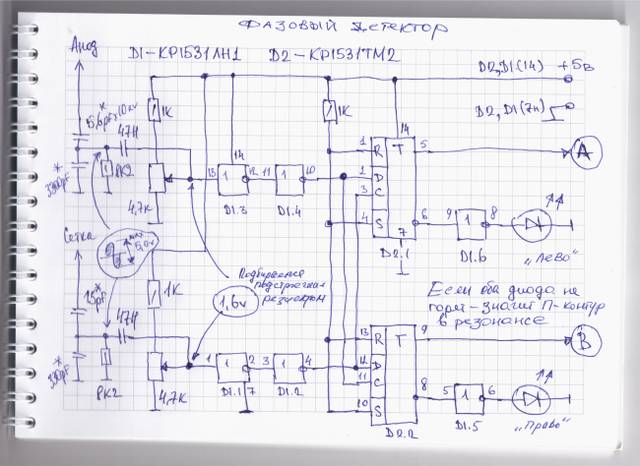

Для моего усилителя он рекомендовал вот такую схему на двух светодиодах:

Отредактировано R2YAA (2020-03-27 16:49:35)

Поделиться162020-05-05 05:37:23

Автор: vas
Активный участник
Сообщений: 362

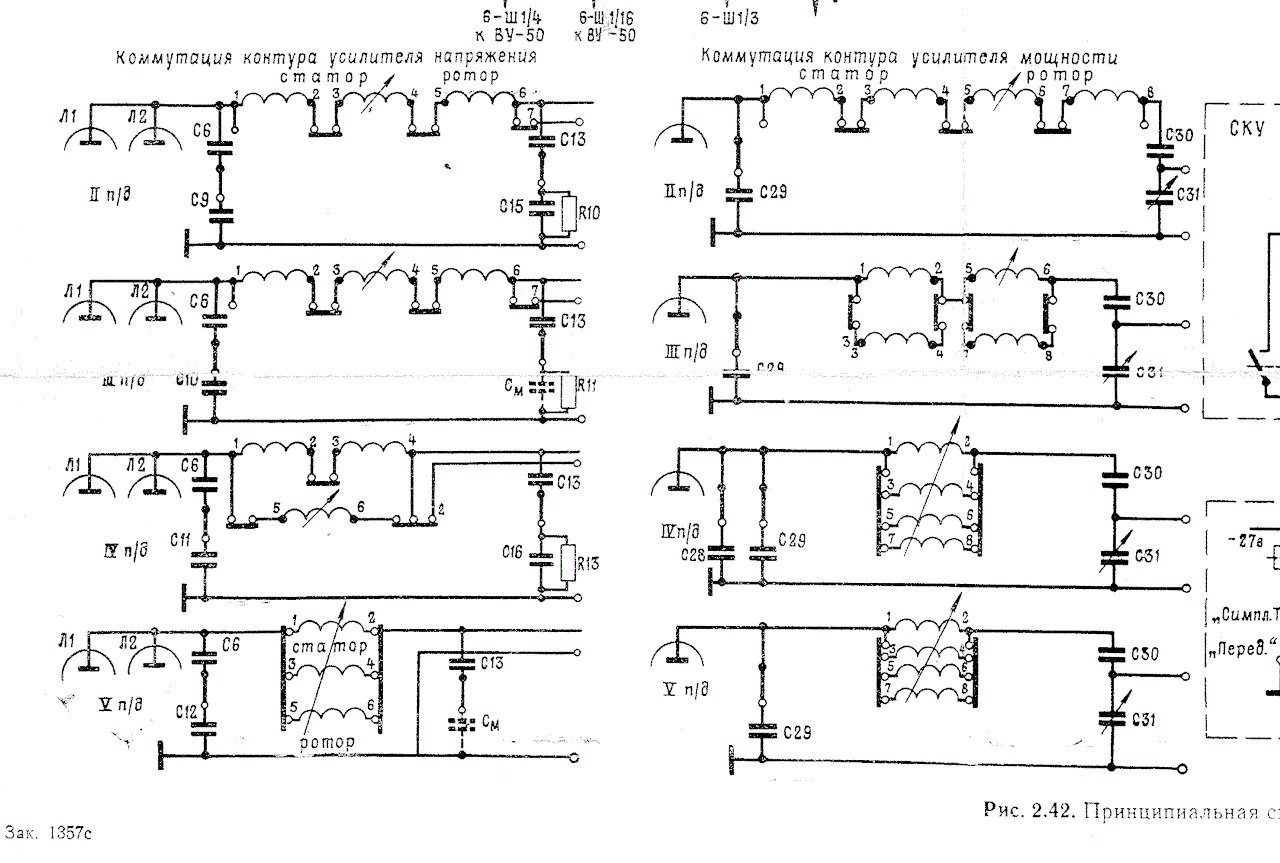

УМ от р-ст Р-140.

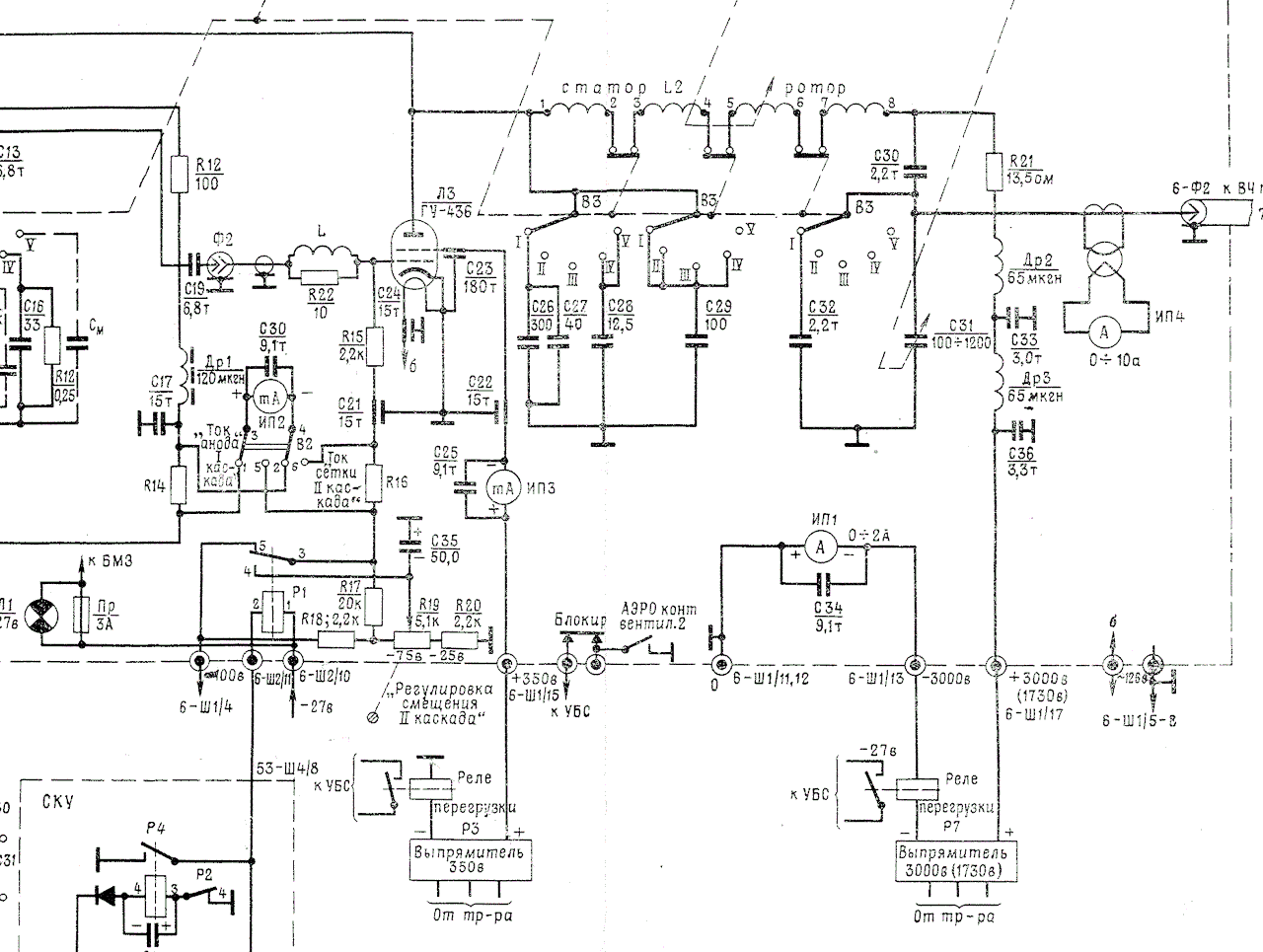

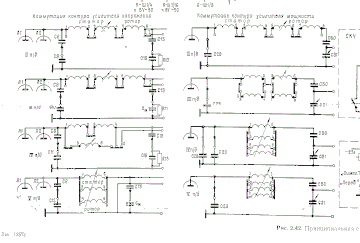

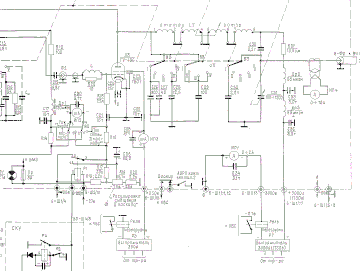

Схема УМ

ВКС

Автоматическая перестройка.

общая схема автоматики

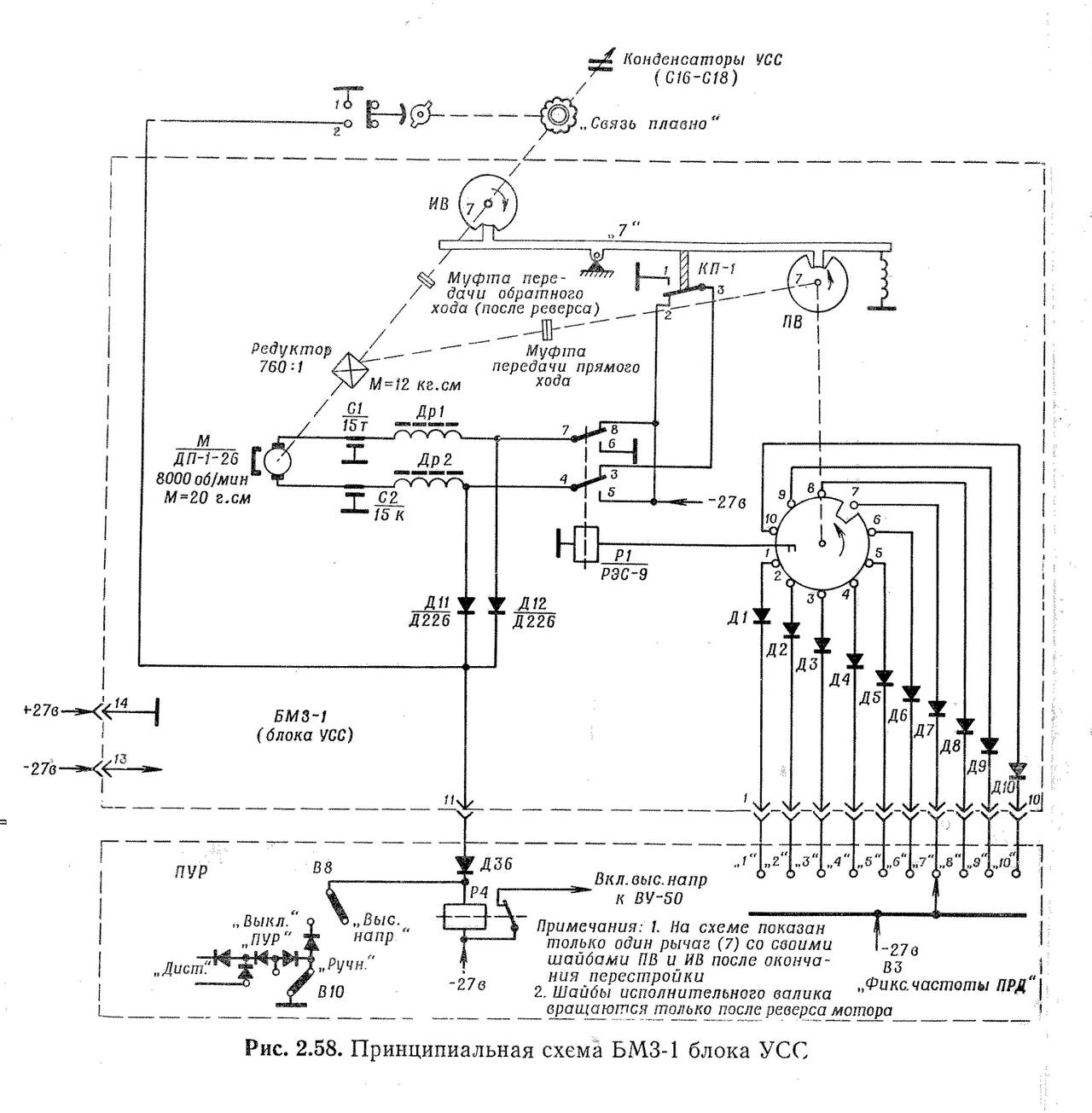

БМЗ-1 = первый крутит вариометр, второй крутит холодный КПЕ

схема

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться172020-05-05 05:41:13

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

УМ от р-ст Р-140

БМЗ-1

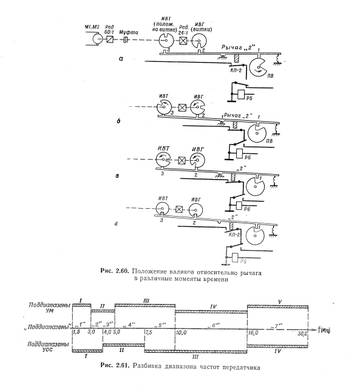

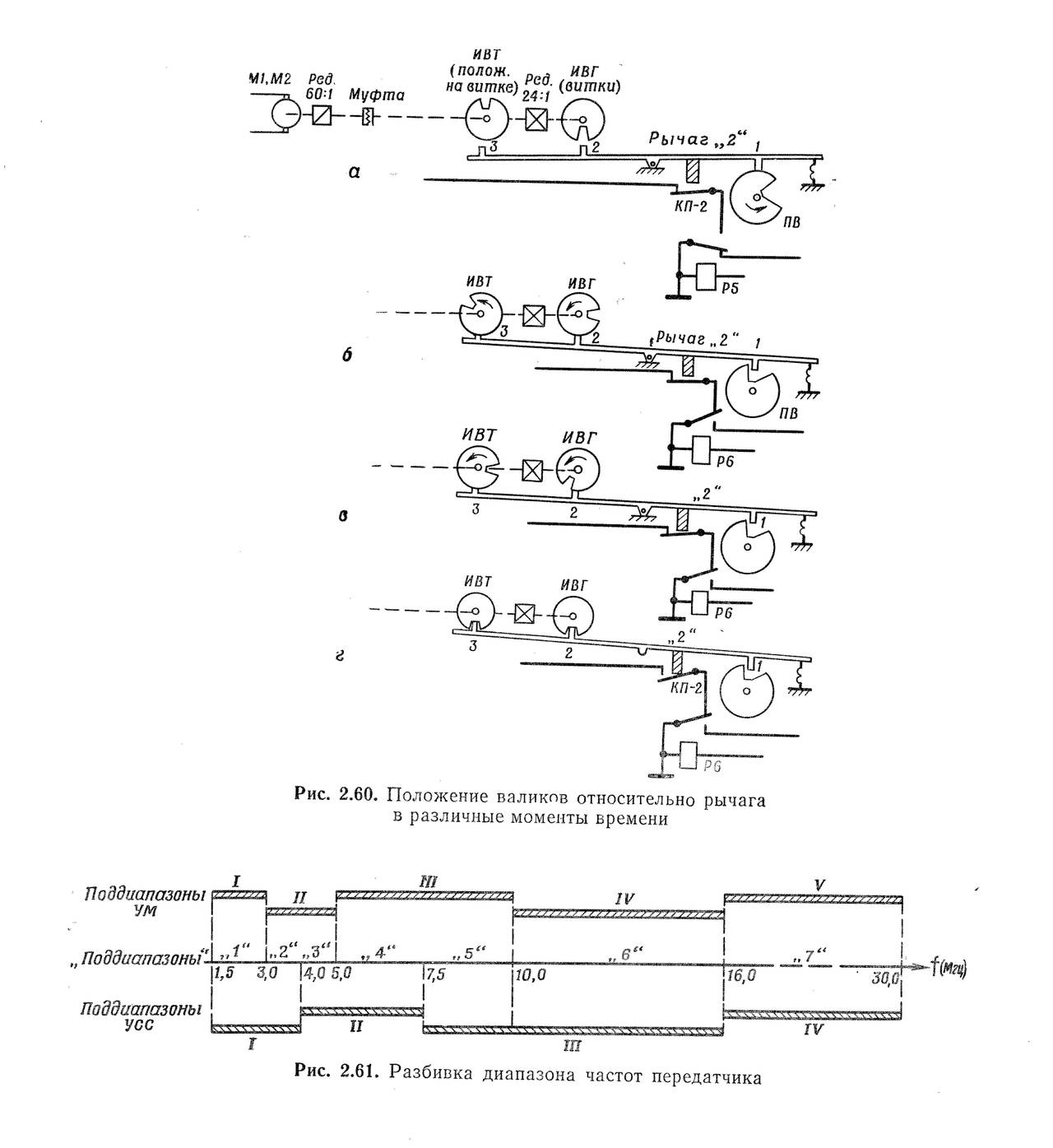

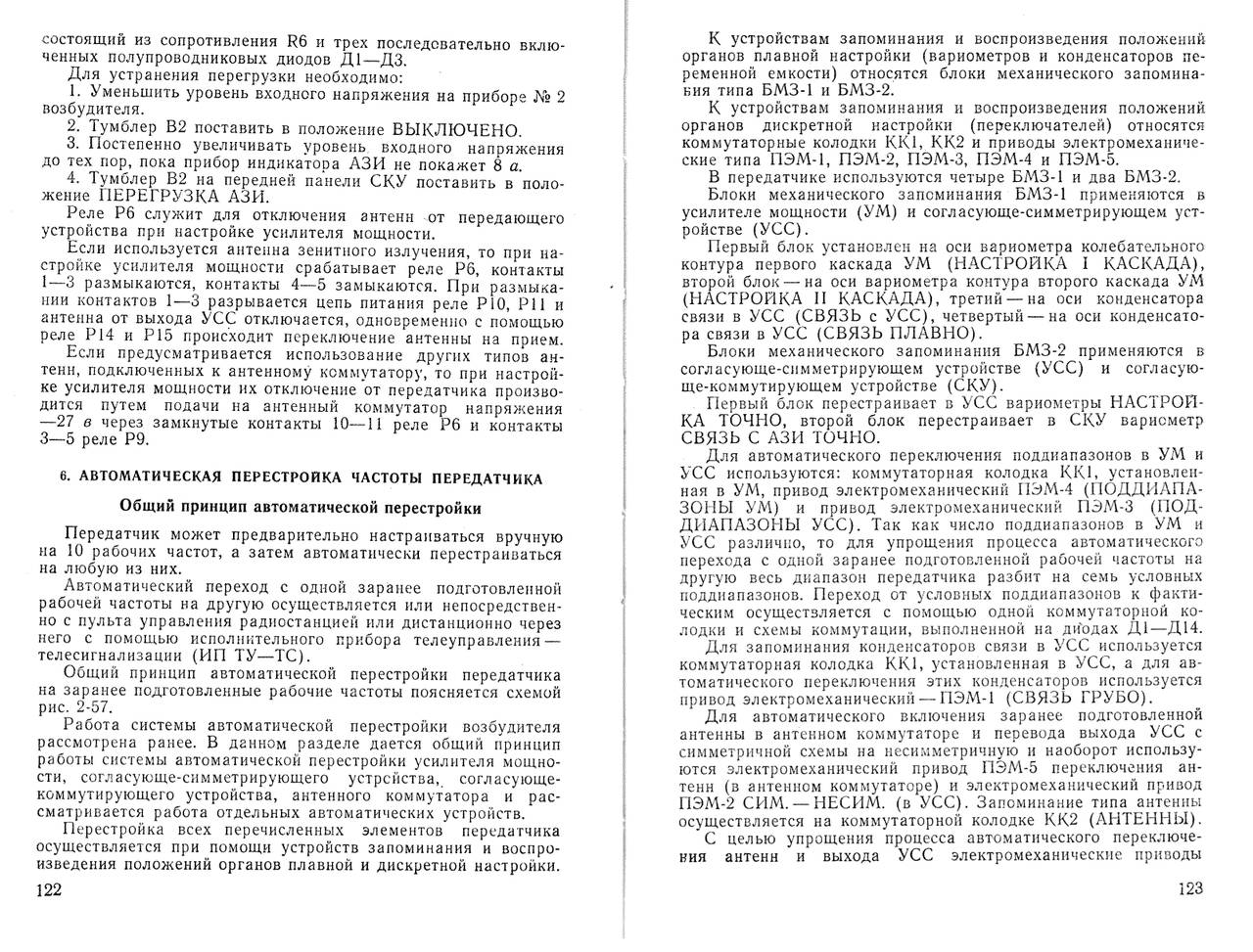

общий принцип автоматической перестройки

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться182020-05-05 05:42:25

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

УМ от р-ст Р-140

БМЗ-1

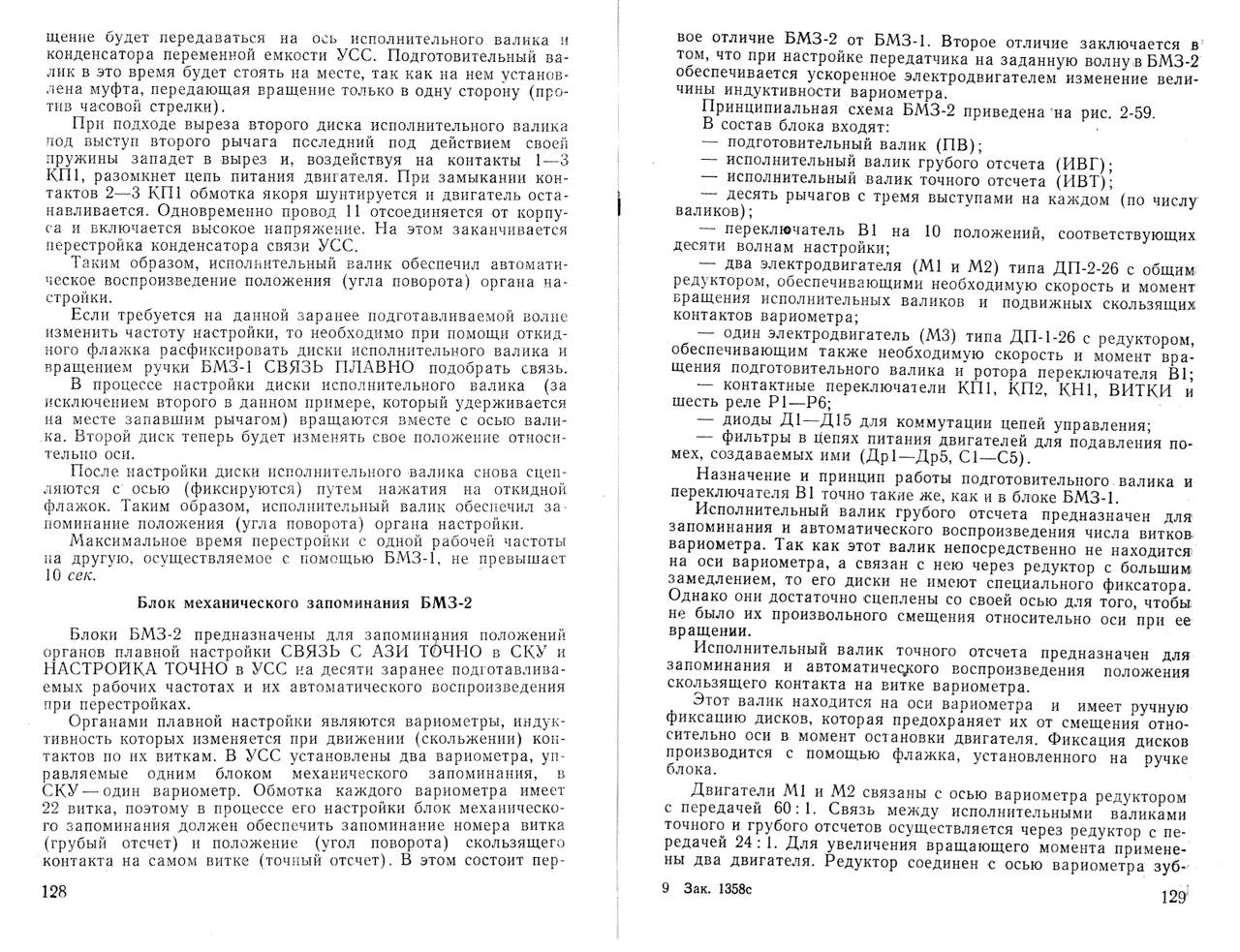

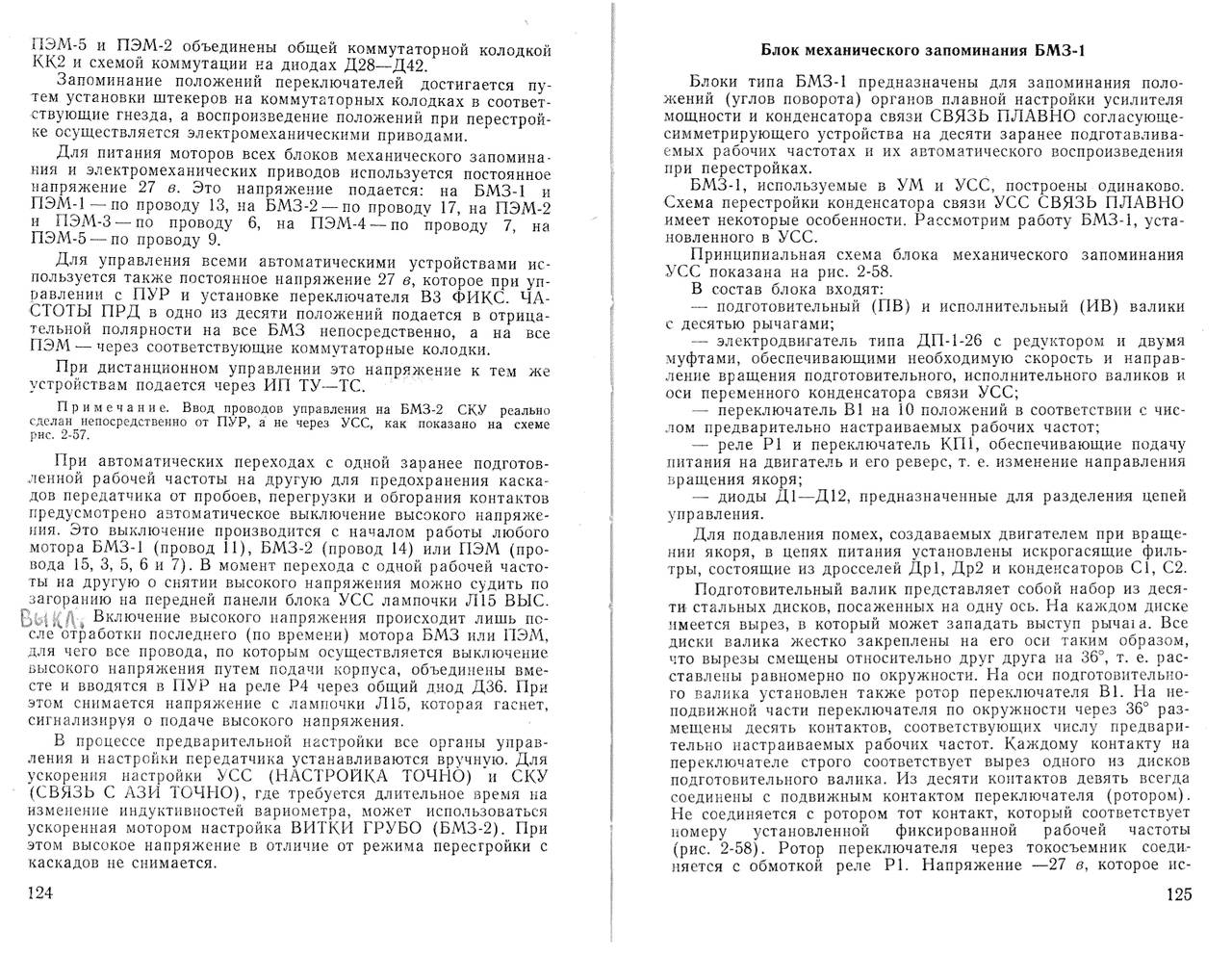

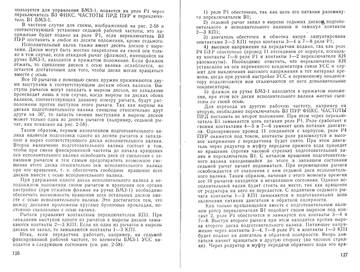

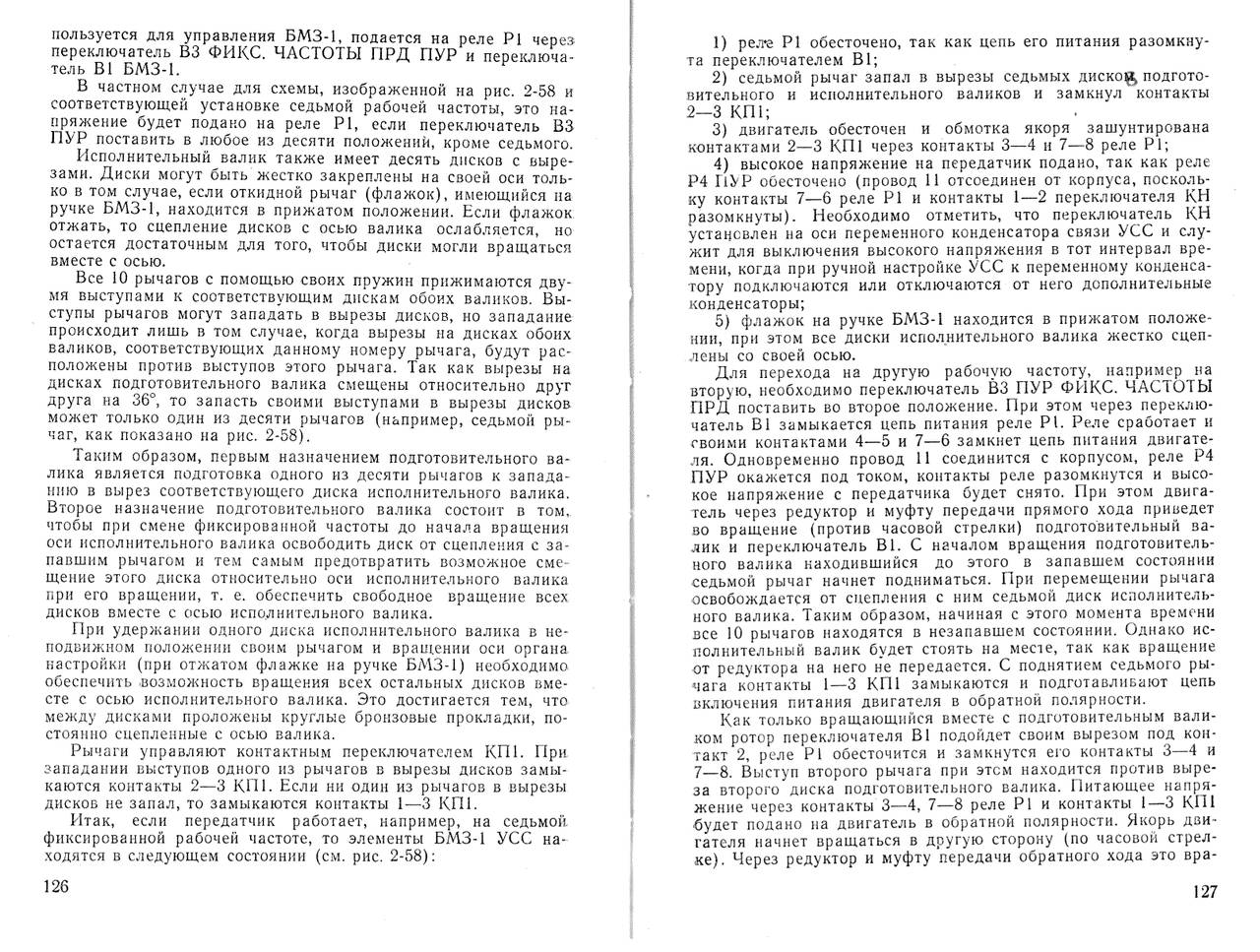

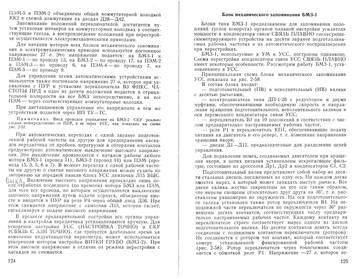

описание БМЗ-1

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться192020-05-05 05:56:53

Автор: vas
Активный участник
Сообщений: 362

УМ от р-ст Р-140

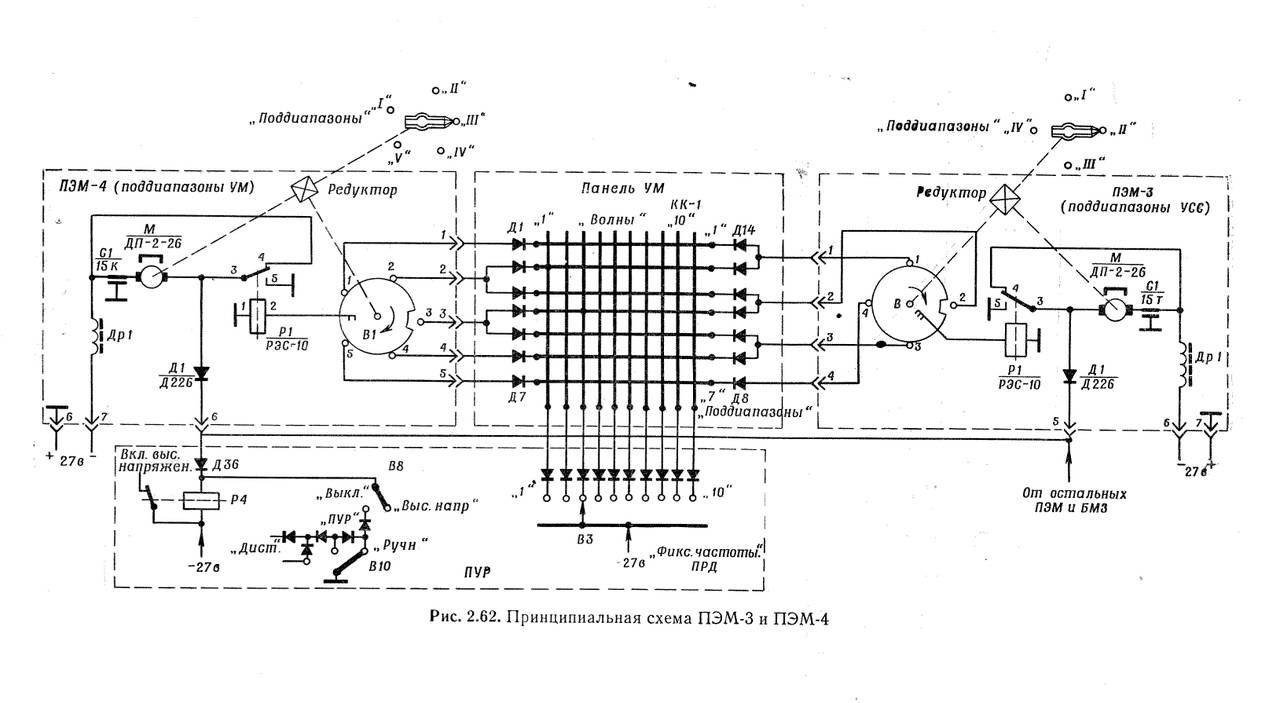

ПЭМ-4 = переключает выводы вариометра и коммутирует горячие конденсаторы.

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться202020-05-05 06:13:32

Автор: vas
Активный участник
Сообщений: 362

vas написал(а):

УМ от р-ст Р-140

ПЭМ-4

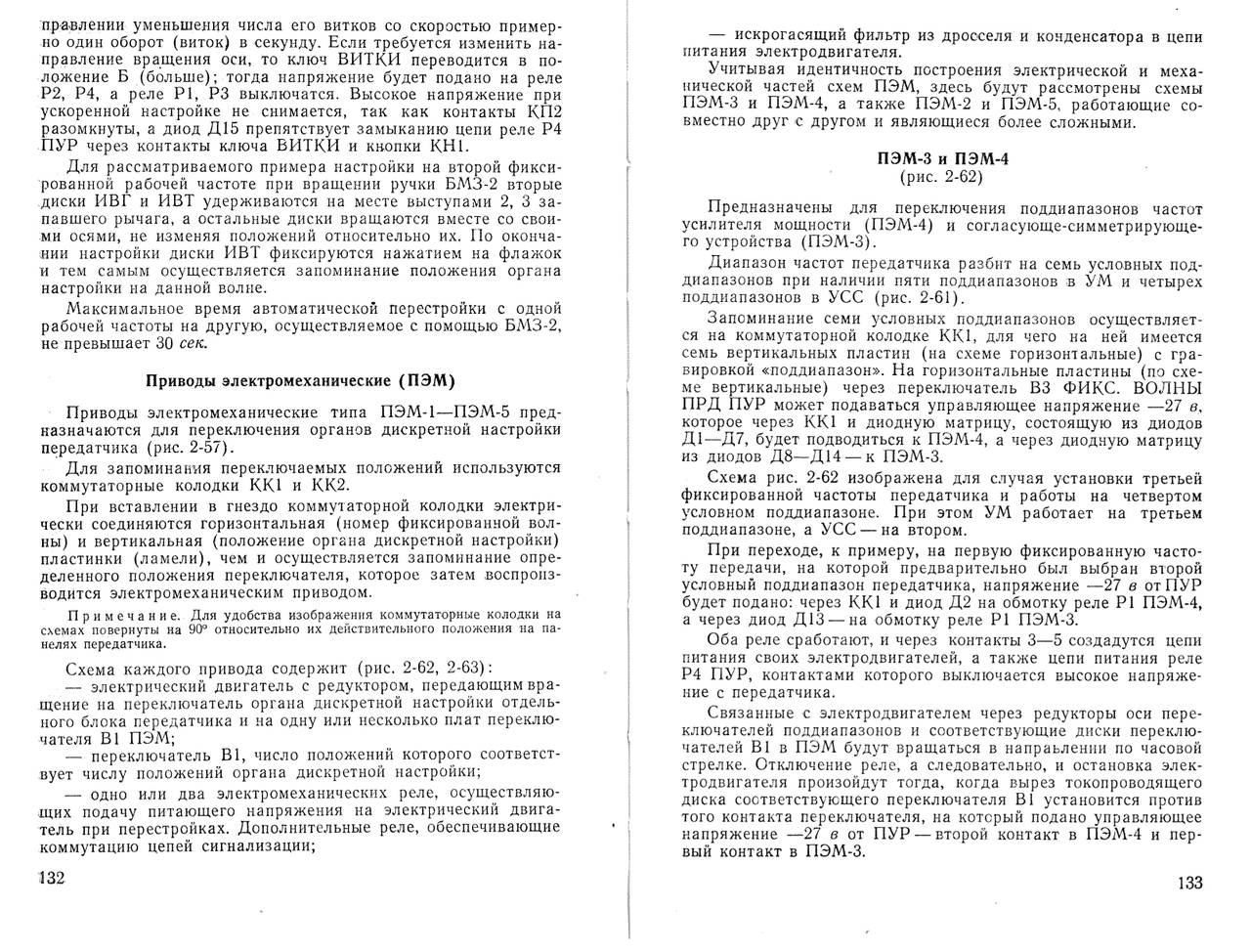

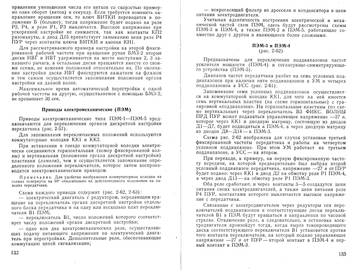

описание :

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться212020-05-05 11:40:06

Автор: R0SBD
Пользователь
Сообщений: 265

Alex_VE3KF написал(а):

А цепи то частотозависимые. Иными словами на 160 м будет одно показание, на других диапазонах будут другие показания.

С чего вдруг? Отношение сопротивления кондеров : (1/WC1)/(1/WC2)=(1/C1)/(1/C2). Т.е. от частоты не зависит... Такие же емкостные делители иногда используют индикатором выхода мощности усилителя на выходе п-контура вместо резистивных делителей...

Отредактировано R0SBD (2020-05-05 11:40:46)

Поделиться222020-05-05 12:48:43

Автор: Alex_VE3KF
Администратор
Сообщений: 10217

R0SBD написал(а):

Отношение сопротивления кондеров : (1/WC1)/(1/WC2)=(1/C1)/(1/C2)

Вы не правы и видимо не знаете, что Хс - реактивное сопротивление конденсатора и в формулу входит такой параметр как омега w, который состоит из выражения 2*П*f
Это называется еще круговая частота. Так вот одна из составляющих круговой частоты это f - частота.
Так вот теперь скажите - если частота изменяется допустим 1,8 Мс и до 28 Мс, будет -ли изменятся омега w?
А теперь скажите будет -ли изменяться в полной формуле Xc = 1/w*C?
Если правильно ответите, то тогда поймете, почему все цепи с емкостными делителями называются частото зависимыми.
Я вам больше скажу, что частотозависимым сопротивлением является и ндуктивное сопротивление катушки т.к. в формулу тоже входит все та же круговая частота 2*П*F или 6.28*F

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

Поделиться232020-05-06 03:54:56

Автор: R0SBD
Пользователь
Сообщений: 265

Александр, так там ёмкостной делитель напряжения, а не просто одна ёмкость. Я ж написал отношение двух ёмкостей, и при делении вот этот сомножитель W*C в знаменателе каждого отдельного кондера, он делится и превращается в единицу. Т.е. одна ёмкость частотозависима. Две ёмкости в виде последовательной цепочки двух ёмкостей, т.е. ёмкостной делитель напряжения - частотозависим. Но отношение их сопротивлений - не частотозависима, формулу отношения давал выше. Ну понятное дело в неких пределах, на кв точно сработает.
Ps ,выход берется со средней точки последовательно соединённых двух ёмкостей, и соотношение их сопротивлений не меняется от частоты, хотя сами по себе у них сопротивление от частоты зависит ( у каждого кондера по отдельности). Надо считать отношение сопротивлений двух ёмкостей, оно неизменно и равно C2/C1. Уф-ф. Может так понятнее...

Отредактировано R0SBD (2020-05-06 04:07:28)

Поделиться242020-05-06 10:06:51

Автор: Vytas
Пользователь
Сообщений: 87

R0SBD написал(а):

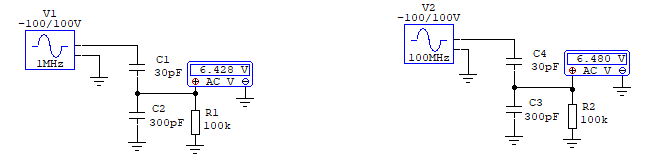

Может так понятнее...

Всё верно. Я всегда делаю ёмкостной делитель, так как он менее зависит от частоты - не имеет паразитных ёмкостей и, при исползовании добротных конденсаторов, индуктивностей.

Отредактировано Vytas (2020-05-10 15:14:48)

Подпись автора: Vytas LY3BG, LZ2VQ

Поделиться252021-09-28 07:20:06

Автор: vas
Активный участник
Сообщений: 362

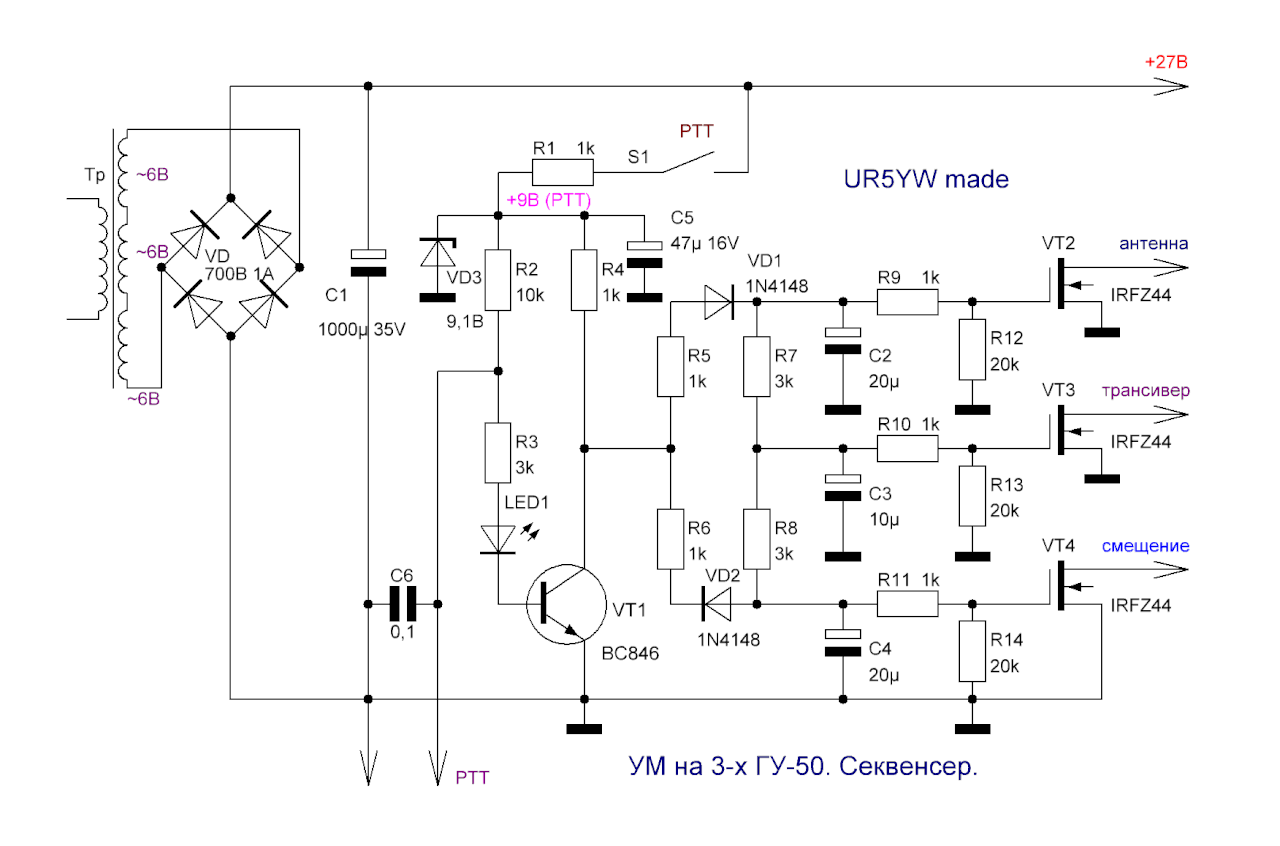

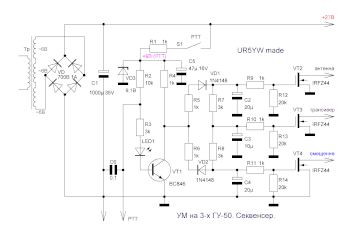

УМ на 3-х ГУ-50. Секвенсер.

Схема:

в точке РТТ коммутируется 5В 1,2 мА

Подпись автора: Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

Поделиться262023-12-16 07:18:09

Автор: UT6CW
Пользователь
Сообщений: 17

vas написал(а):

Версия секвенсера без таймера накала :

HELP!!!
Можно ли использовать вместо КС170А (6V8 ) - KC168 / KC175

Поделиться272023-12-16 09:24:56

Автор: mr.Woland
Пользователь
Сообщений: 188

Конечно можно , они для защиты затвора транзисторов

VE3KF forum

Меню навигации

Пользовательские ссылки

Информация о пользователе

Автоматика в УМ

Сообщений 1 страница 27 из 27

Поделиться12019-12-05 06:08:44

Поделиться22019-12-05 06:16:21

Поделиться32019-12-05 06:17:58

Поделиться42019-12-05 06:23:00

Поделиться52019-12-05 07:08:35

Поделиться62019-12-05 07:37:43

Поделиться72019-12-08 06:19:51

Поделиться82020-03-19 04:18:55

Поделиться92020-03-19 04:21:47

Поделиться102020-03-19 04:50:55

Поделиться112020-03-21 06:13:14

Поделиться122020-03-22 11:30:01

Поделиться132020-03-27 15:40:32

Поделиться142020-03-27 15:59:32

Поделиться152020-03-27 16:47:56

Поделиться162020-05-05 05:37:23

Поделиться172020-05-05 05:41:13

Поделиться182020-05-05 05:42:25

Поделиться192020-05-05 05:56:53

Поделиться202020-05-05 06:13:32

Поделиться212020-05-05 11:40:06

Поделиться222020-05-05 12:48:43

Поделиться232020-05-06 03:54:56

Поделиться242020-05-06 10:06:51

Поделиться252021-09-28 07:20:06

Поделиться262023-12-16 07:18:09

Поделиться272023-12-16 09:24:56
