Так и сделаю 2300 вольт на аноде ,экранная сетка 280 вольт.
Резистор тогда не буду ставить .
УМ на ГУ-74Б
Сообщений 31 страница 60 из 150
Поделиться312020-10-05 13:28:15
Поделиться322020-10-05 13:33:09
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Так и сделаю 2300 вольт на аноде
Так можно сделать, если есть уверенность, что просадка будет не более 100 В.
Резистор не нужен.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться332020-10-05 14:13:13
Я сделаю отводы на вторичке трансформатора. Намотаю побольше .
А потом просадку замеряю и переключу отвод,если понадобиться.
Все равно трансформатор мотаю с нуля .
Поделиться342020-10-05 14:38:36
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Я сделаю отводы на вторичке трансформатора. Намотаю побольше .
А потом просадку замеряю и переключу отвод,если понадобиться.
Все равно трансформатор мотаю с нуля .
Это самое верное решение, самое гибкое
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться352020-10-27 13:33:35

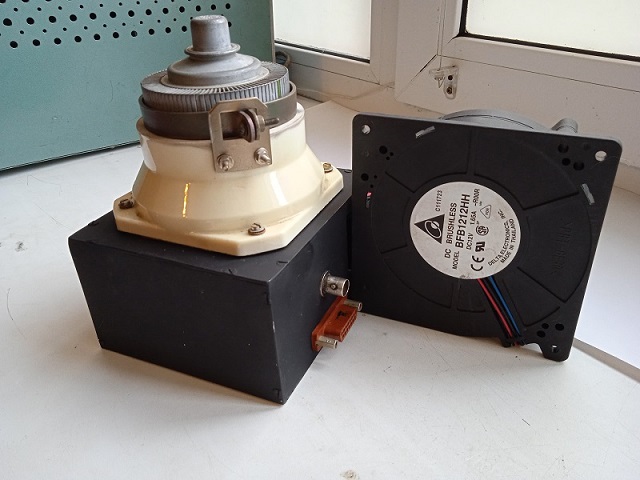

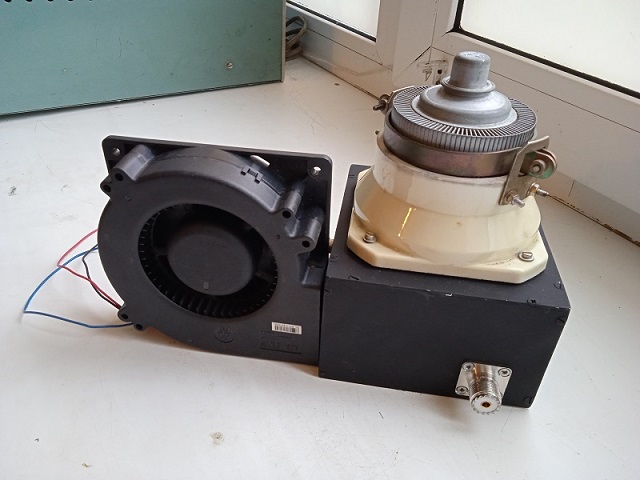

Сделал блочек с лампой .Внутри будут все сеточные цепи, входные цепи и реле обхода.
Улитка дует отлично, даже при 5 вольтах из ребер идет хороший поток воздуха.
Воздуху деваться некуда,путь один-через радиатор.
Надо продолжать делать корпус.
Отредактировано RV3MS (2020-10-27 13:36:38)
Поделиться362020-10-27 13:43:19
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Надо продолжать делать корпус.
Как всегда, неизменно превосходный дизайн, Артур.
Мастерство в карман не спрячешь.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться372020-10-27 13:47:17
Спасибо Александр! Потихоньку в свободное время делаю .
Буду в тему выкладывать, кому нибудь будет полезен мой конструктив .
Поделиться382020-10-27 13:50:38
- Администратор
- Сообщений: 10374
А эта турбина чувствительна к наводкам ВЧ или нет?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться392020-10-27 14:13:17
Я ее опускал в работающий усилитель на гу81м ,работает,не встает.
Но все равно прямо на турбине зашунтирую керамическим конденсатором и питание в экране подведу.
И можно на сам двигатель приклеить экран из фольги и заземлить.

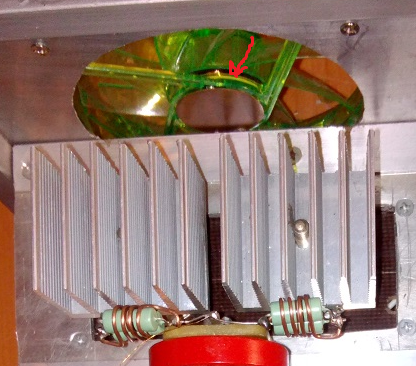

Вот на фото такой кругляшек я применял когда вентилятор вставал.
После установки этого экранчика проблем не было.
Отредактировано RV3MS (2020-10-27 14:18:51)
Поделиться402020-10-27 14:19:49
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Я ее опускал в работающий усилитель на гу81м ,работает,не встает.
Тогда её может быть лучше развернуть, чтобы вход воздуха турбина брала от ВКС, охлаждая её? Защитная сетка конечно нужна будет, но не от ВЧ, а от случайного попадания посторонних предметов в турбину.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться412020-10-27 14:48:36
Попробую! Причем у меня была где то точно такая же улитка ,но с зеркальным расположением.
В принципе мощность ватт 600-800 ,нагруженная добротность на 28 мгц не завышена .
Греться не должна ВКС особо .
Отредактировано RV3MS (2020-10-27 14:50:58)
Поделиться422020-10-27 15:38:53
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Греться не должна ВКС особо .
Ну примерно 5-6% тепла в ВКС будет точно. Плюс тепло от транса в БП. Уводить это все тепло через турбину в лампу.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться432020-10-28 06:30:20
RV3MS написал(а):
Сделал блочек с лампой
RV3MS написал(а):
Буду в тему выкладывать, кому нибудь будет полезен мой конструктив
Обязательно.
RV3MS написал(а):
Но все равно прямо на турбине зашунтирую керамическим конденсатором и питание в экране подведу.
Это всегда полезно. Мало ли как двигун реагирует на наводки. И сам помехи как создает, был кулер у меня - чуть трещал и я слышал в режиме приема помеху.
Alex_VE3KF написал(а):
Как всегда, неизменно превосходный дизайн, Артур.
Присоединяюсь к словам Александра.
Поделиться442020-12-04 09:27:04

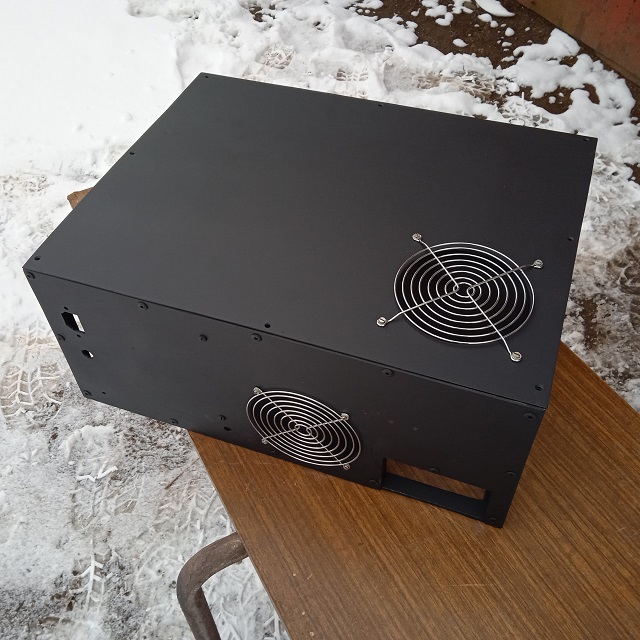

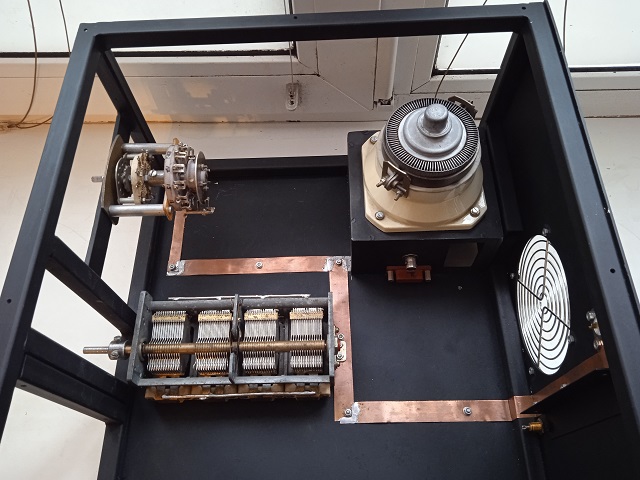

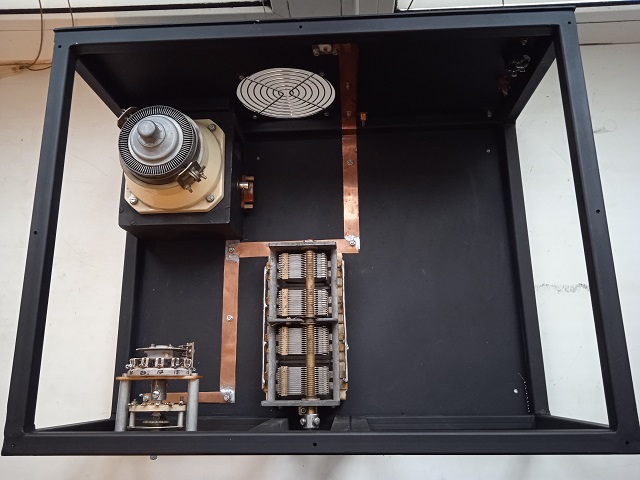

Процесс потихоньку идет .
Корпус готов полностью,начинаю устанавливать детали.
Пока остановился на горячем кпе (он будет самодельный ),
жду когда привезут латунный пруток .
Отредактировано RV3MS (2020-12-04 09:27:59)
Поделиться452020-12-04 10:54:50
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Пока остановился на горячем кпе (он будет самодельный ),
Лампа ГУ74 не настолько мощная, чтобы для неё делать персональный КПЕ. Или просто нет подходящего?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться462020-12-04 12:09:00
Да,верно, в нужный размер ничего подходящего не нашел .
В запасах либо большие ,либо мелочь.
Сделаю сам, даже интересно
Хотел обдув сделать как вы советовали ,забирать воздух из самого усилителя ,это был бы самый лучший вариант.
Но не нашел улитку с нужным расположением забора воздуха (чтоб забор воздуха был со стороны п-контура).
Мощность планирую снимать ватт 600-700,посмотрю как будет,если что поставлю небольшой дополнительный вентилятор на вытяжку .
Отредактировано RV3MS (2020-12-04 12:09:57)
Поделиться472020-12-04 12:43:40
- Администратор
- Сообщений: 10374
RV3MS написал(а):
Да,верно, в нужный размер ничего подходящего не нашел .
Тогда другое дело.
RV3MS написал(а):
Но не нашел улитку с нужным расположением забора воздуха
Лучше конечно, располагать вход улитки на ВКС, но даже если улитку отвернуть от ВКС к задней стенке, но не вплотную, с зазором 25-30 мм, то и в этом случае улитка создаст зону разрежения воздуха, в который устремится тепло от ВКС, если конечно не будет стороннего подсоса воздуха. Продумать надо. Разъем входа лампы придется удлиннить.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться482020-12-05 01:40:05
- Пользователь
- Сообщений: 851
RV3MS написал(а):
Процесс потихоньку идет .
Отлично. Я бы шинку облудил в тех местах где на неё что то прикручивается. Например масса КПЕ. Со временем появится там окись. Проверено.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться492020-12-05 03:44:42
Судя по переключателю, будут ещё реле использоваться?
Поделиться502020-12-05 04:02:29
Массу с токосьема кпе припаяю на шину .
А так да,окислится потом ,если не паять.
Реле будет два , для подстежки к горячей емкости кпе на 160 и 80 метров.
Скорей всего хлопушку от рсб-5 поставлю.

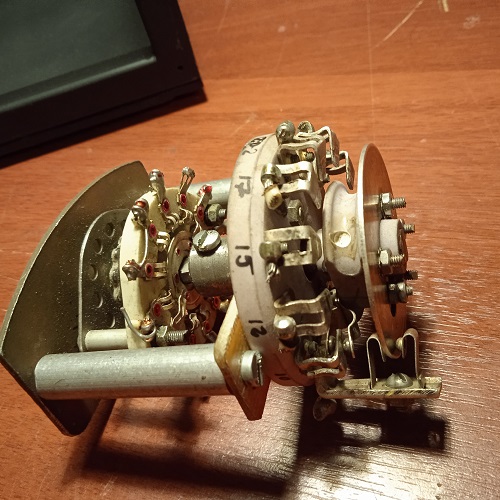

Можно было бы еще одну мощную розовую галету добавить,но у меня они закончились.
Попадаются эти галеты в каких то непонятных переключателях ,с приводом от моторчика.
Причем они посеребрены и все болтики из латуни.
На досках обьявлений иногда всплывают дешего, потому без переделки не поставить,надо фиксирующий механизм.
У таких галет шаг точно совпадает с шагом переключателя ПГК ,
что дает возможность сделать хороший переключатель для усилителя мощности .
Галетой ПГК можно коммутировать реле входных контуров ,реле конденсаторов- подстежек к кпе.
А мощной галетой коммутировать П-контур. Дешего и сердито)
Отредактировано RV3MS (2020-12-05 08:59:24)
Поделиться512020-12-05 10:09:38
- Администратор
- Сообщений: 10374
Это самое оптимальное решение совместить две галеты на одной оси.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться522021-01-05 13:50:22

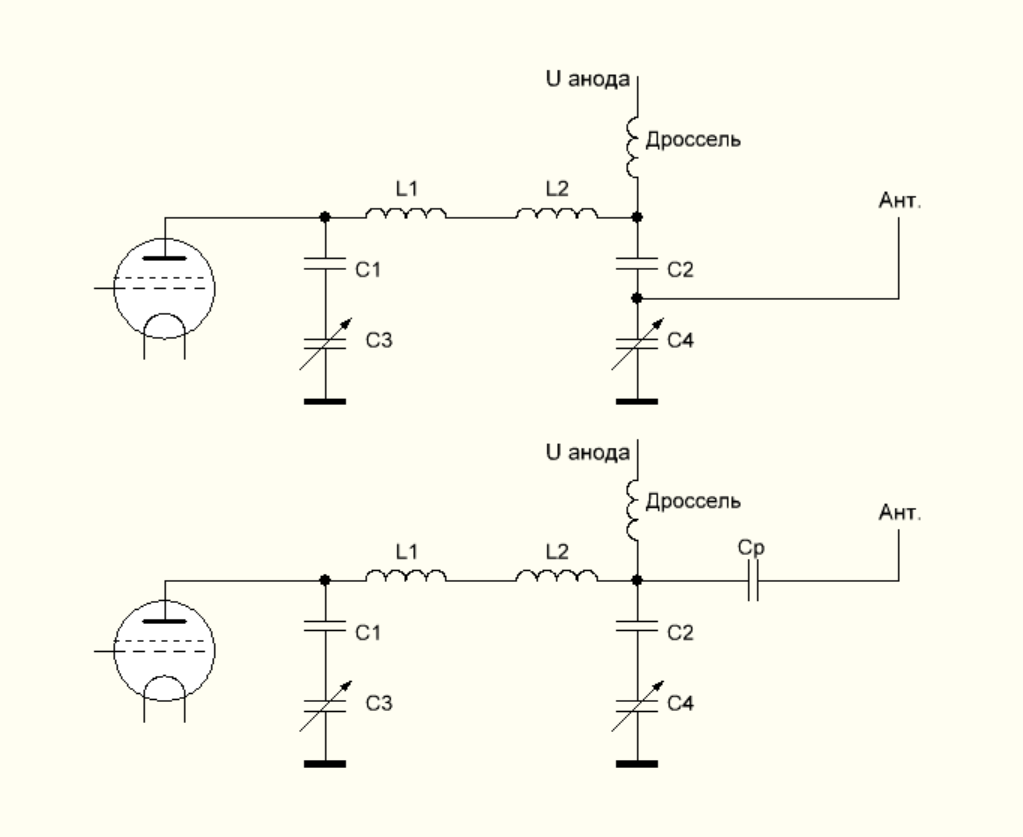

Для схемы последовательного питания какой вариант лучше применить- хотелось бы обойти применение разделительного конденсатора очень большой емкости. И можно ли сделать расчет именно для схемы с последовательным питанием? Данные такие: U анода под нагрузкой 2300 (но можно и 2200 и 2400- предусмотрены отводы), Ёмкость минимальная "горячего" конденсатора 10пФ, "холодного" - 30пФ. Диапазоны с 1.8 до 28 .
p.s.: уточню- интересует не расчет всего усилителя, а только П-контура
Отредактировано 73 (2021-01-05 13:59:42)
Поделиться532021-01-05 14:16:50
- Администратор
- Сообщений: 10374
73 написал(а):
Данные такие: U анода под нагрузкой 2300 (но можно и 2200 и 2400- предусмотрены отводы), Ёмкость минимальная "горячего" конденсатора 10пФ, "холодного" - 30пФ.
Маловато данных для расчета ВКС. Нужно еще знать выходную емкость лампы(п), а также и ВЧ мощность, чтобы раcсчитать Roe.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться542021-01-05 14:38:11
Выходная ёмкость у 74-й 9-13пФ по паспорту или надо ёмкость конкретно той лампы что в усилителе будет стоять ? Ну а выходная мощность- как получится, допустим 700-800вт, это не критично.
Поделиться552021-01-05 14:54:08
- Администратор
- Сообщений: 10374
73 написал(а):
Выходная ёмкость у 74-й 9-13пФ по паспорту или надо ёмкость конкретно той лампы что в усилителе будет стоять ? Ну а выходная мощность- как получится, допустим 700-800вт, это не критично.
Вот это уже достаточно инфо.
Расчет будет.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться562021-01-05 15:42:10
- Администратор
- Сообщений: 10374

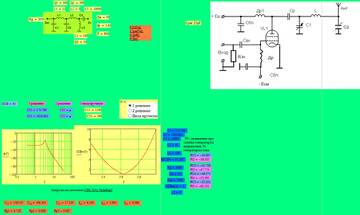

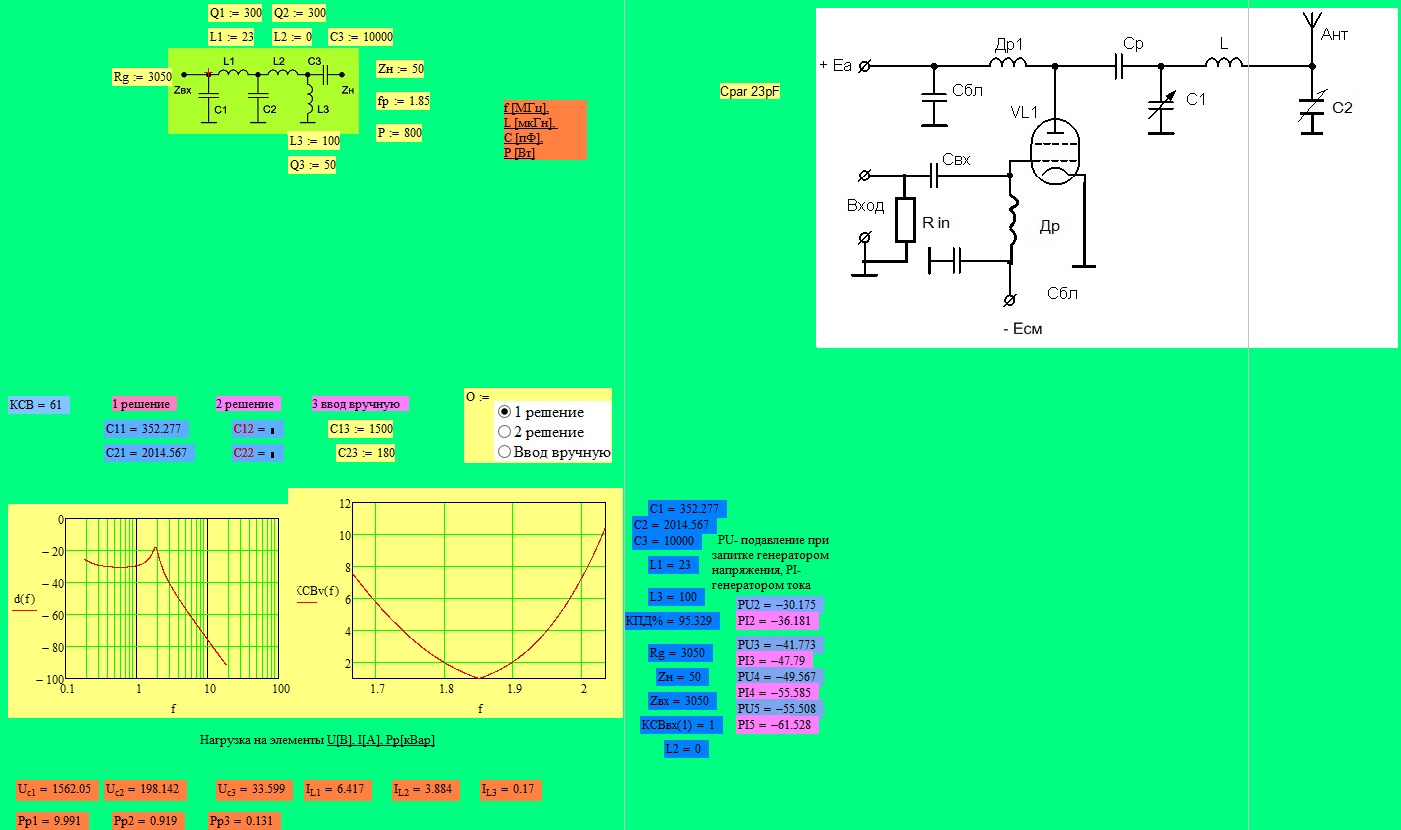

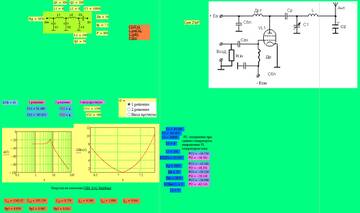

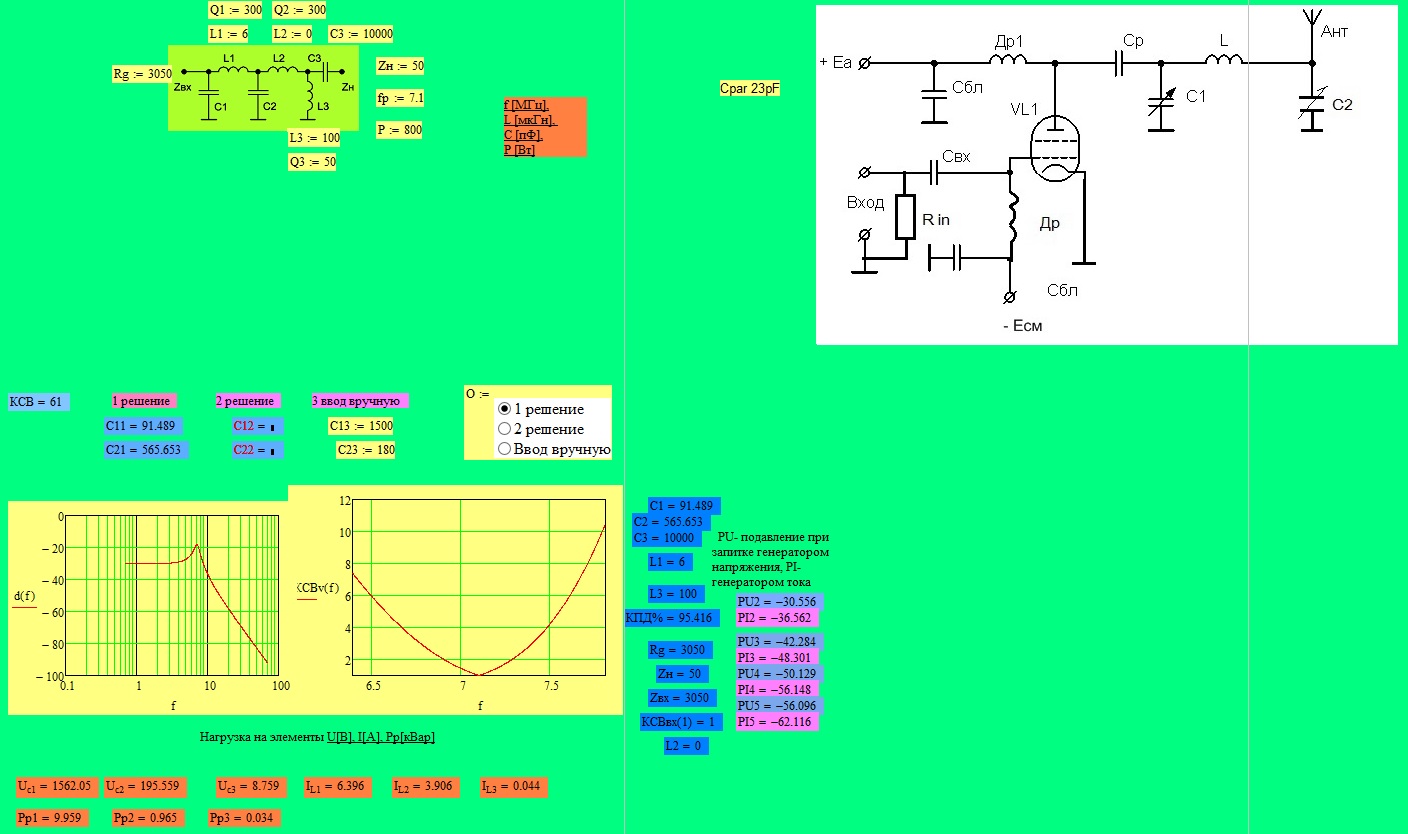

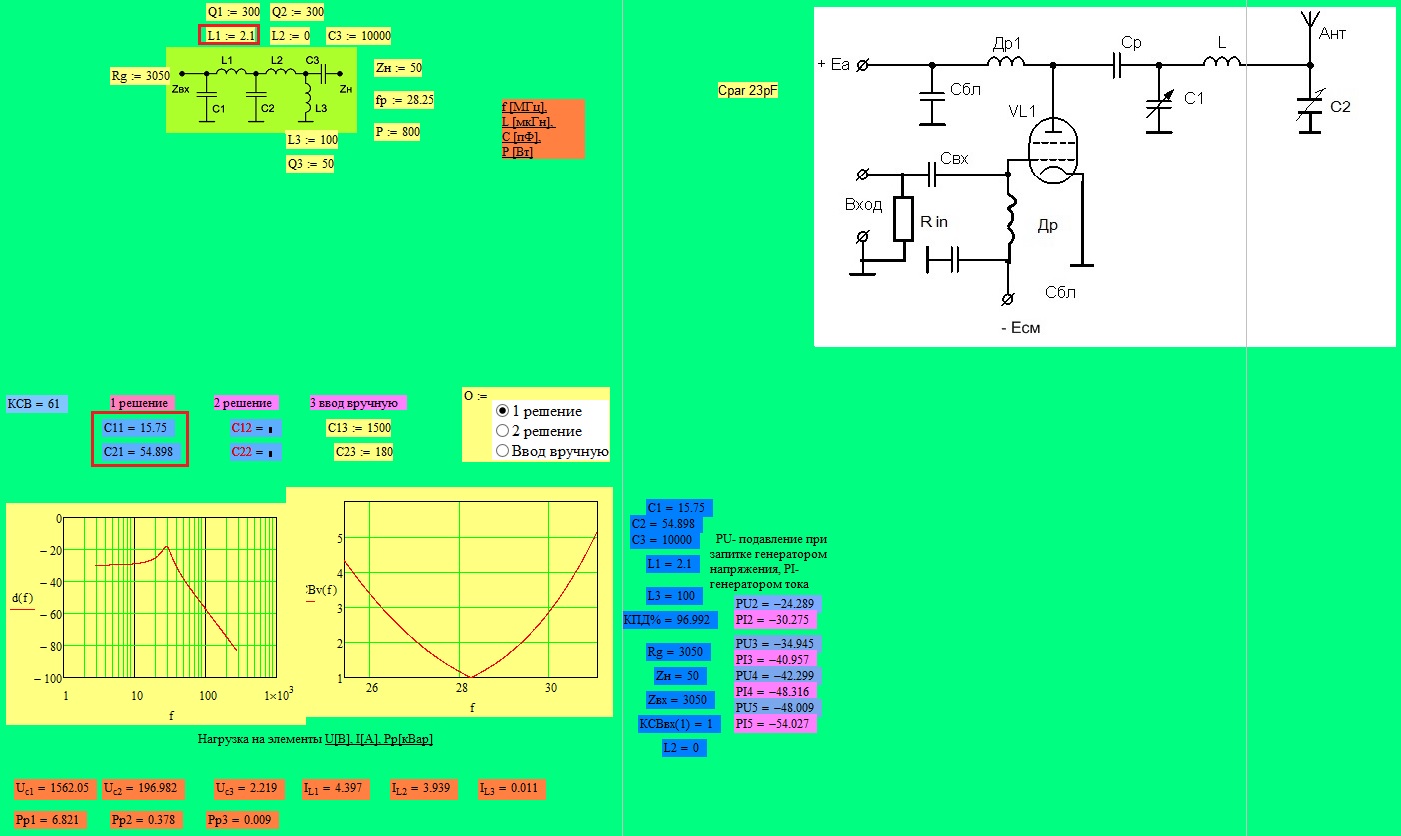

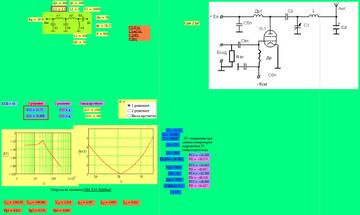

Расчет для последов. питания ГУ74Б, мощность я взял 800 Вт и анодное 2400 В, экранное +250 В. Ток в резонансе 0,38 А.
L3 - анодный дроссель, соединен с шасси по ВЧ, через емкость, как правило 0,01 мкФ. Величина его не критична, от 70 до 150 мкГ. Незначительно влияет на холодную емкость.
L2 - не используется, нулевая.
Емкость КПЕ у анода, показанная в расчете, указывает, какую емкость следует добавить к минимальной емкости КПЕ. Например, 35 пФ, это будет всего 45 пФ фактически(35 + 10 пФ как минимальная емкость КПЕ)
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться572021-01-05 15:59:32
Большое спасибо за оперативность и расчет! Он для верхней схемы из поста 52 ? А если для нижней, то какова емкость Ср в таком случае?
Поделиться582021-01-05 16:03:35
- Администратор
- Сообщений: 10374
73 написал(а):
Он для верхней схемы из поста 52 ?
Конечно для верхней, забыл отметить.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться592021-01-05 16:14:53
Понятно, спасибо! Составлю по расчетам таблицу- чтобы нагляднее было- по диапазонам какие ёмкости придется докидывать к переменным конденсаторам, ну и прикину какие ёмкости ставить сверху(по схеме) для отсекания напряжения анода от переменных конденсаторов. По катушкам всё понятно. Единственно не понимаю почему ток анода всего 0,38А ? по паспорту 0.55 А для ГУ-74б, а начальный 0,3А.
p.s.: ток покоя 0.3A
Отредактировано 73 (2021-01-05 16:16:47)
Поделиться602021-01-05 16:25:23
- Администратор
- Сообщений: 10374
73 написал(а):
Единственно не понимаю почему ток анода всего 0,38А ? по паспорту 0.55 А для ГУ-74б, а начальный 0,3А.
Расстроенный ток лампы 0,46А. Лампа расчитана под вашу заданую мощность 800 Вт и анодное 2400 В.
Конечно, можно посчитать под 0,55 А, нет проблем. Вы не указали, что вам нужен ток анода 0,55 А. Я посчитал под 0,46 А, немного меньше.
А 0,38 А это в резонансе, провал тока на 20%
0,3 А начальный ток можно, но в этом случае, тепло по аноду будет 816 Вт, при допустимых 600 Вт. Это недопустимо, чтобы при отсутствии сигнала тепло по аноду превышало предельное.
