Аварийная ситуация в УМ - выключилось анодное питание, но осталось экранное, а вы даже не знаете об этом. В этом случае экранная сетка может выйти очень быстро от перегрева. Что делать? Как спасти в этом случае дорогую лампу?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

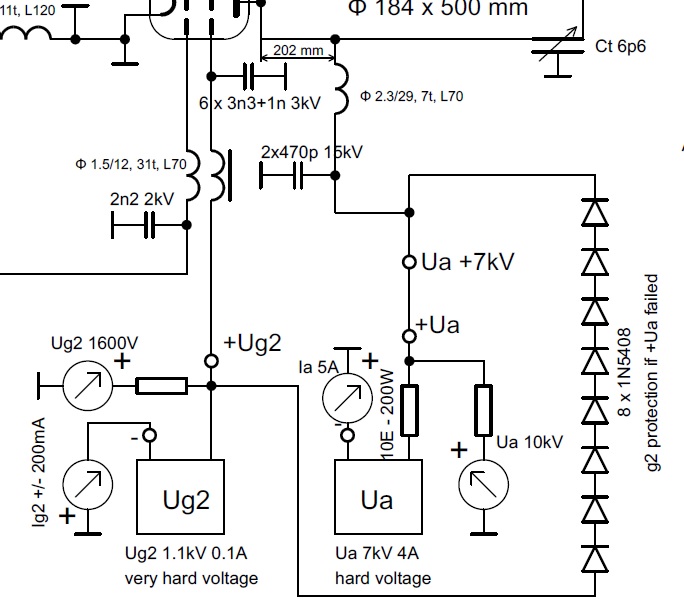

Как вариант, вот такая схема от YU1AW. Изначально, цепочка диодов закрыта т.к. анодное больше экранного.
Как только пропадает анодное напряжение с Ua по какой то причине, например после прострела, так сразу же на анод лампы поступает экранное напряжение с блока Ug2 через цепочку открытых диодов. Кол-во диодов зависит от величины анодного и экранного напряжений и цепочка должна быть расчитана на (напряжение анода минус напряжение 2-й сетки)*1,5 - 2. Всего несколько диодов могут спасти вашу лампу. Но это только для случая, если анодное и экранное включаются одновременно. В случае же, если экранное включается позже анодного, то из расчета удаляется напряжение экранной сетки. В этом случае цепочка диодов должна держать полностью анодное напряжение и плюс запас в 1,5-2 раза. Но нижний диод обязательно должен иметь контакт с шасси. Например как на скрине, диод контачат с шасси через резистор и прибор Ug2. В этом случае при включении анодного, на экранной сетке не будет никакого потенциала, пока не включится БП для 2-й сетки и появится напряжение питания 2-й сетки.
Диоды совсем не обязательно мощные, достаточно обычных высоковольтных диодов типа 1N5408
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Ну или с помощью реле, как у грека: http://1.bp.blogspot.com/-Vn50eI9rIA8/U … LINEAR.jpg
Хотя конечно диоды сработают мгновенно, в отличие от реле, у которого некая задержка..
Отредактировано R0SBD (2020-03-05 19:37:04)
Хотя конечно диоды сработают мгновенно, в отличие от реле, у которого некая задержка..
Ну во- первых задержка у реле больше на порядки, чем у диодов. И второе - надежность электоромеханического реле на порядки ниже, чем у диодов, в любое время реле может ,,засахариться,, и отказать. А на кону дорогущая лампа, стоимость которой нп порядки больше реле. Так что лучше все же диоды.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Что делать? Как спасти в этом случае дорогую лампу?
Вот тут есть схема реально работающей автоматики,
экранное наряжение подкючится к лампе только при наличии анодного.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
экранное наряжение подкючится к лампе только при наличии анодного.
Да схем то много, но все дело в том, что все они реализованы на реле, малонадежных и медленных. Защита на диодах работает мгновенно и что еще лучше - сверхнадежно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Такая защита очень актуальна, если УМ работает в контестах. Анодное может пропасть в любой момент по многим причинам. А если используется дорогая и мощная лампа, то защита от таких ситуаций просто необходима. Иначе в лампе без анодного, сразу повредится экранная сетка, а это конец лампе.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
В плате БП (для 4хГУ-50) предусмотрел предохранители для анодного и сеточного(2) напряжения, нужен ли для анодного? если по каким то причинам сгорит анодный предохранитель ничего плохого не случится?
если по каким то причинам сгорит анодный предохранитель ничего плохого не случится?
Случится, лампы выйдут из строя. Сетки не имеют такой запас по мощности как аноды и они отгорят от перегрева.
Я не рекомендую использовать никакие предохранители. Вместо анодного предохр. поставьте резистор общий для всех ламп 100 Ом/15-20 Вт, ПЭВ, проволочный. Он защитит от прострелов.
Экранный пред-ль вообще не нужен.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Мне кажется экранный сможет защитить транзистор, стабилитроны и сетки.
В простых УМ не применяют защиту сеток. Как правило сам стаб защищает сетки от превышения тока в случае пропадания анодного.
В сложных мощных УМ там ряд защит ставят.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
