Ток второй сетки переходит на + примерно при 2,2 кВ.
Откуда такие данные?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

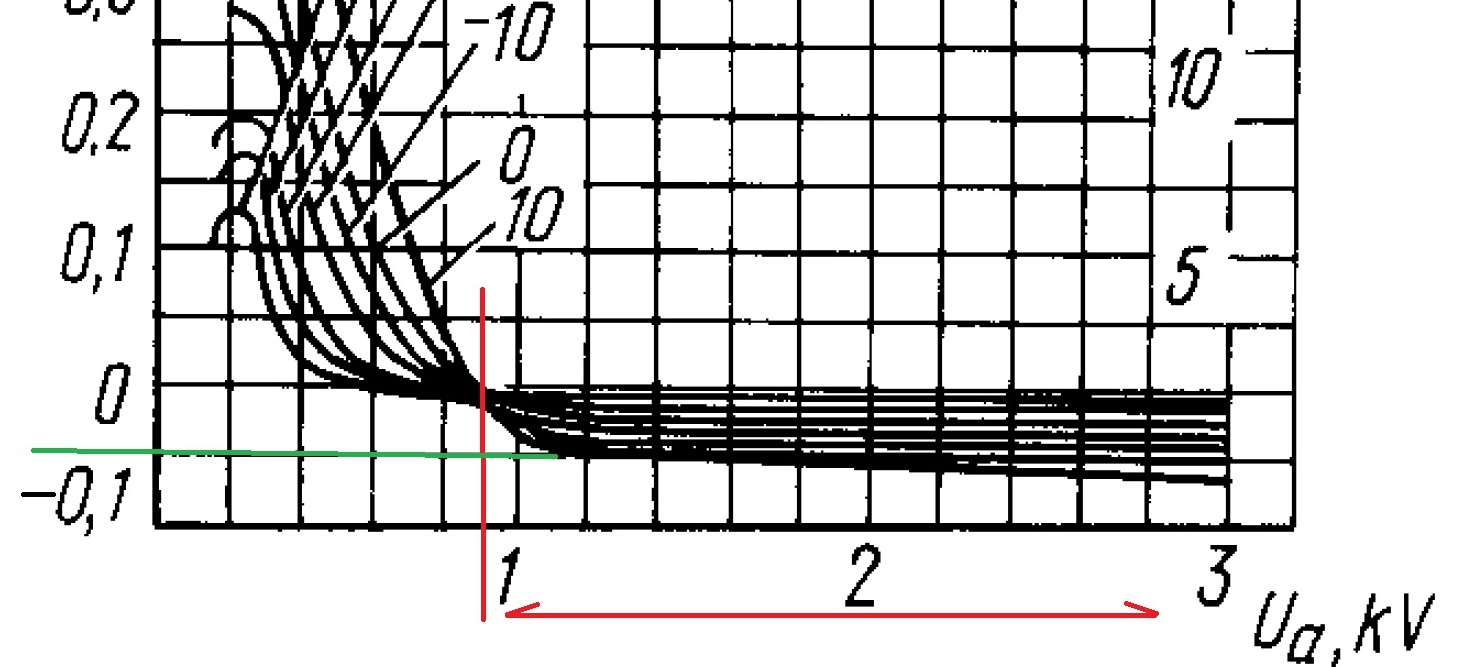

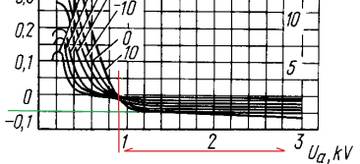

Вот САХ для ГУ78Б, при 300 В на 2-й сетке. Это подробно описано в моей первой книге.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Jonas_LY1O написал(а):
Это при моще выше 2,5 кВ, при пониженном анодном.
У меня расчет для 3500 В и экранное 300 В, мощность 3,8 кВт.
Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
qsl.net/VE3XAX
На аноде 2900В, на экранном 305В, мощность 2,5+ зависит от конкретной лампы.
Jonas_LY1O
Jonas_LY1O http://www.qrz.lt/ly1o/
На аноде 2900В, на экранном 305В, мощность 2,5+ зависит от конкретной лампы.
Я могу показать расчет под 2900 В и экранное 305 В при ВЧ мощности 2,5 кВт.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

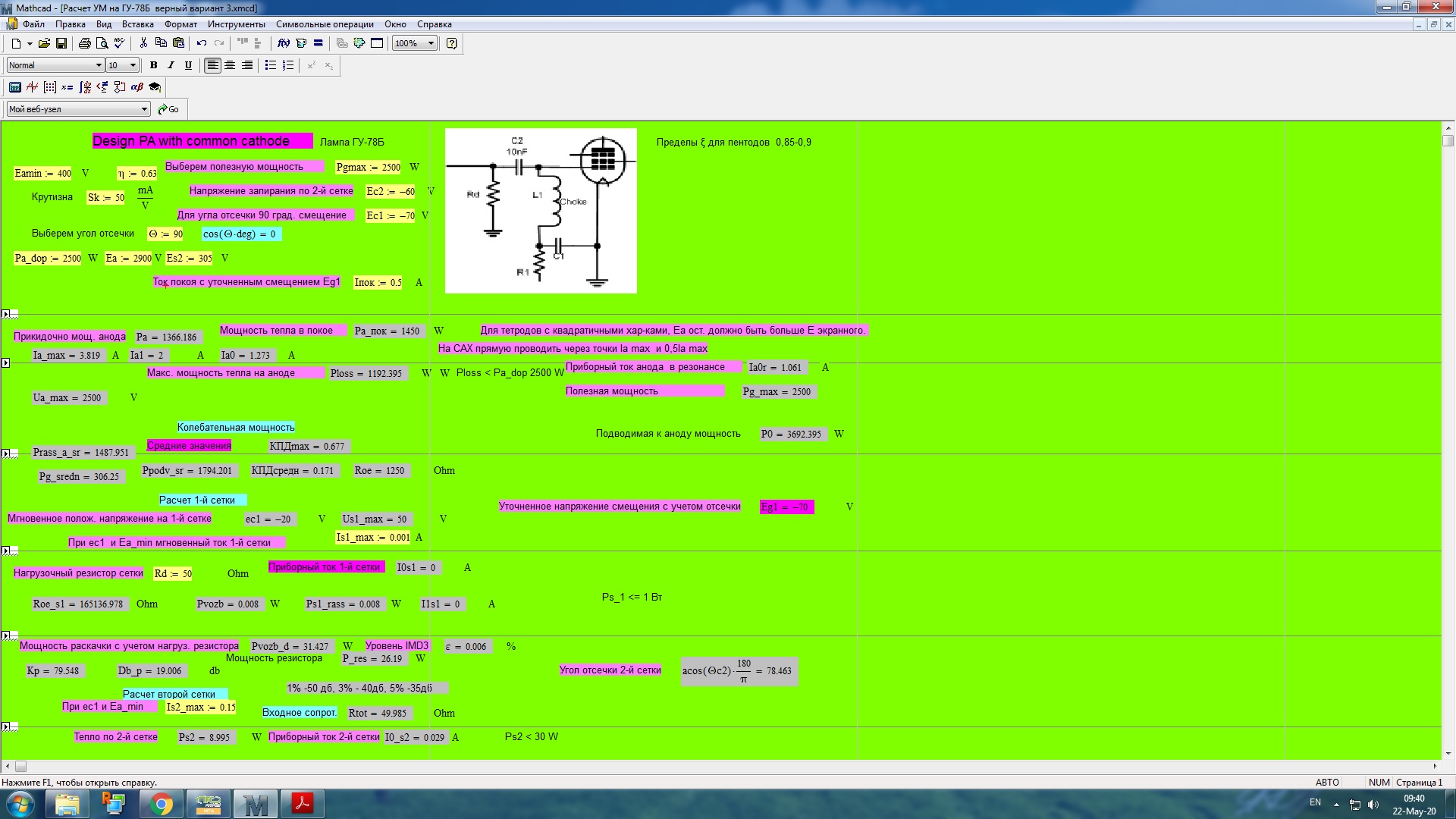

Расчет под указанные выше условия.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Расчет под указанные выше условия.
2900В это х.х. при 2500Вт на выходе просадка анодного до 2500В.
Jonas_LY1O
Jonas_LY1O http://www.qrz.lt/ly1o/
2900В это х.х. при 2500Вт на выходе просадка анодного до 2500В.
Я уже устал повторять всем - давайте мне анодное под нагрузкой и только под нагрузкой, чтобы мне не приходилось пересчитывать расчет по несколько раз. Ну кого интересует анодное на х.х. ? Да будь там хоть 10 кВ, какой от него толк, если в динамическом режиме, под нагрузкой из 10 кВ просадка до 2,5 кВ?
Расчет ведется для динамичского режима, а не для статического.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

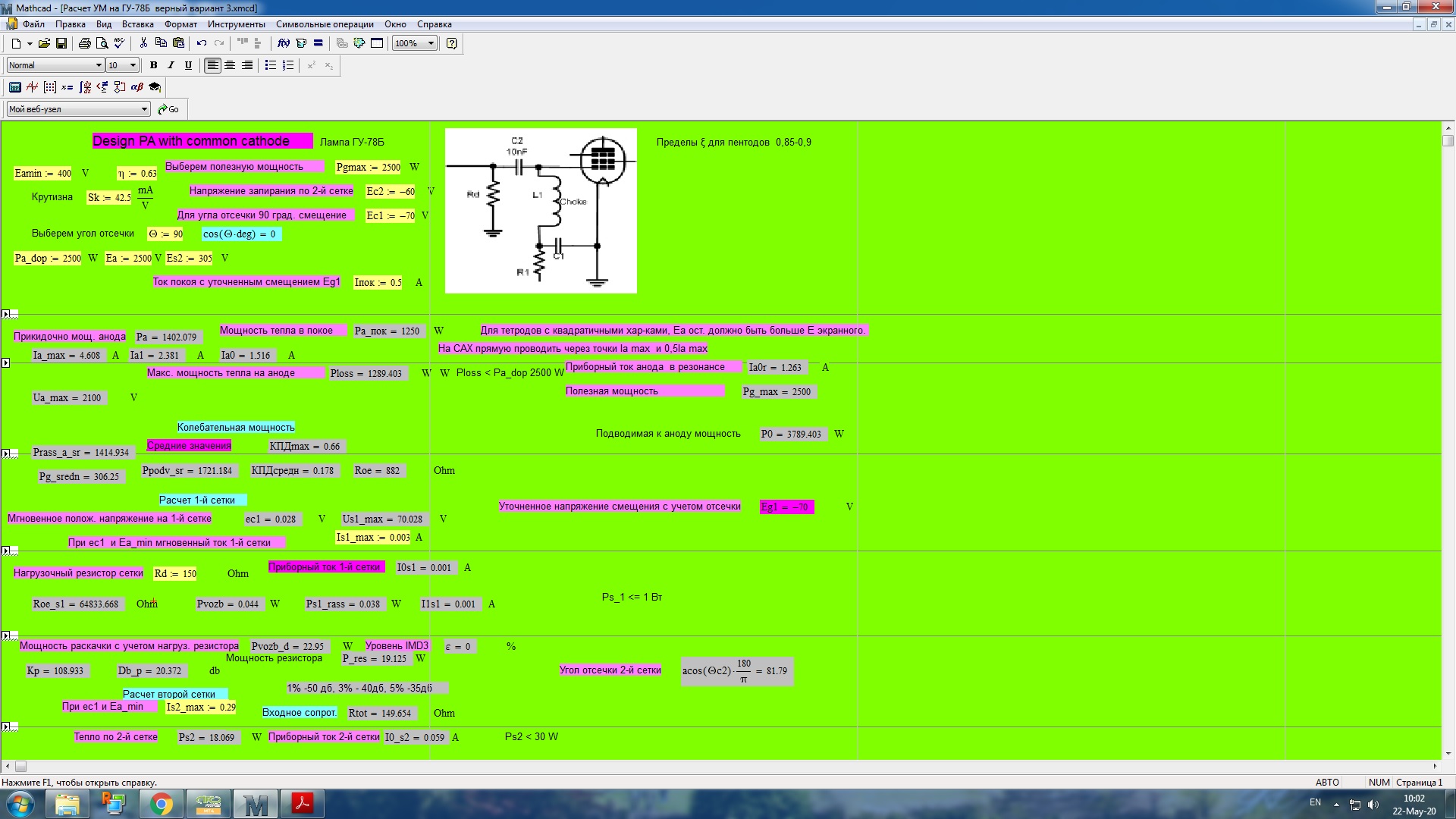

Расчет под 2,5 кВ анодного под нагрузкой. Мощность ВЧ 2,5 кВт. Экранное питание 305 В.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Резистор по входу до 150 Ом. Больше нельзя, а меньше можно, но и раскачка потребуется больше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Дык я не менял резистор на входе
Как был 50 Ом так и остался.
Jonas_LY1O
Jonas_LY1O http://www.qrz.lt/ly1o/
Как был 50 Ом так и остался.
В этом ничего страшного нет. Можете и 50 Ом использовать, можно до 150 Ом, не больше. Просто во втором случае усиление вырастет и меньше раскачки потребуется.
