Добрый день Иваныч!
Хотел бы услышать твое мнение по поводу системмы фазированных вертикалов на 40 метров
Длина вертикала 5/8
у каждого вертикала LC цепь согласования на 50 ом (классика)
Далее ГО (классика)
4 фазированных вертикала длиной 5/8
Страница: 1
Сообщений 1 страница 11 из 11
Поделиться12020-04-05 17:36:34
Поделиться22020-04-05 17:51:57

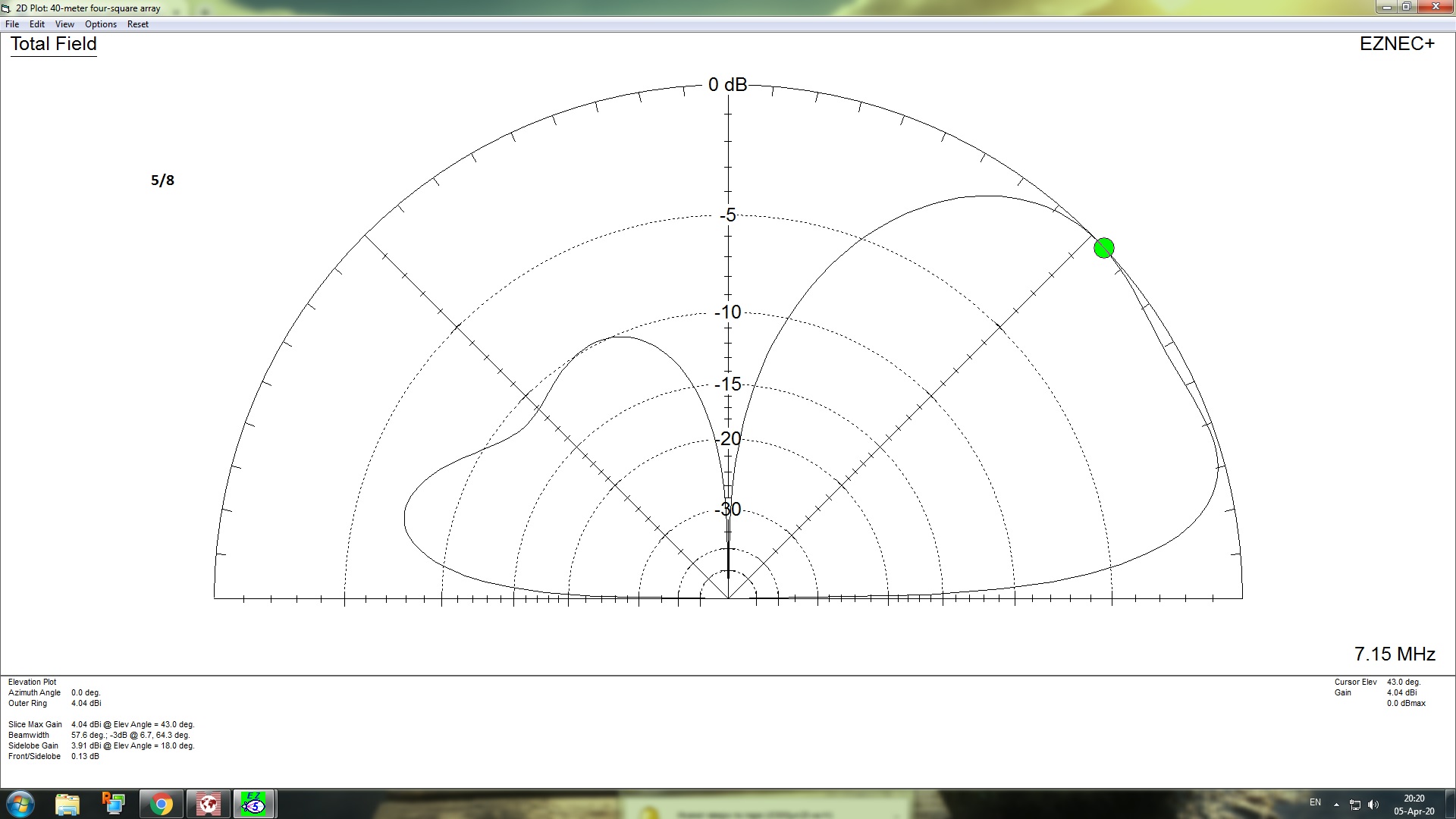

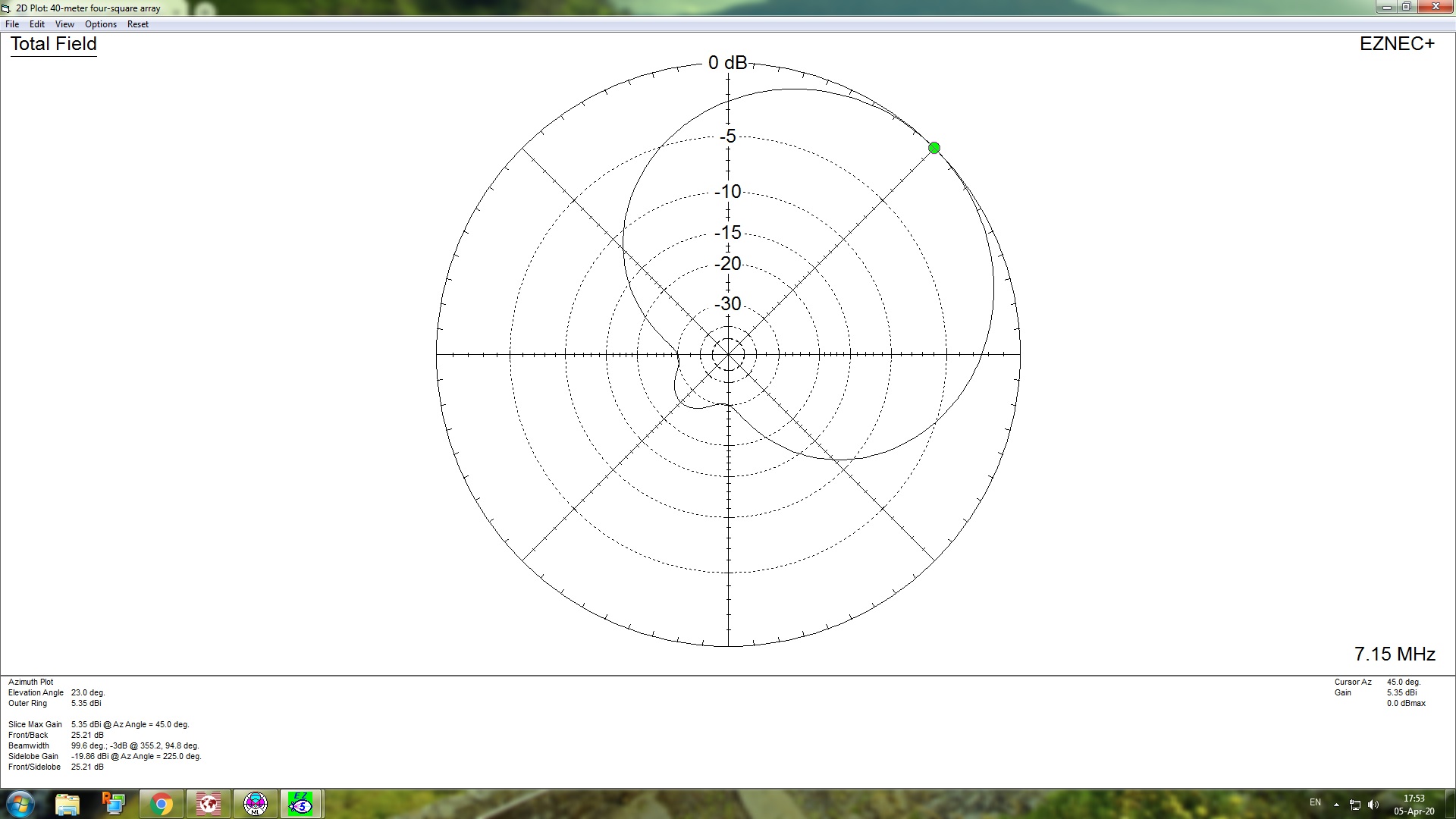

Ответ дает езнек. Если устроит вот такая ДН, то можно и 5/8 применить. Но я бы не стал - затраты большие, а результат посредственный.

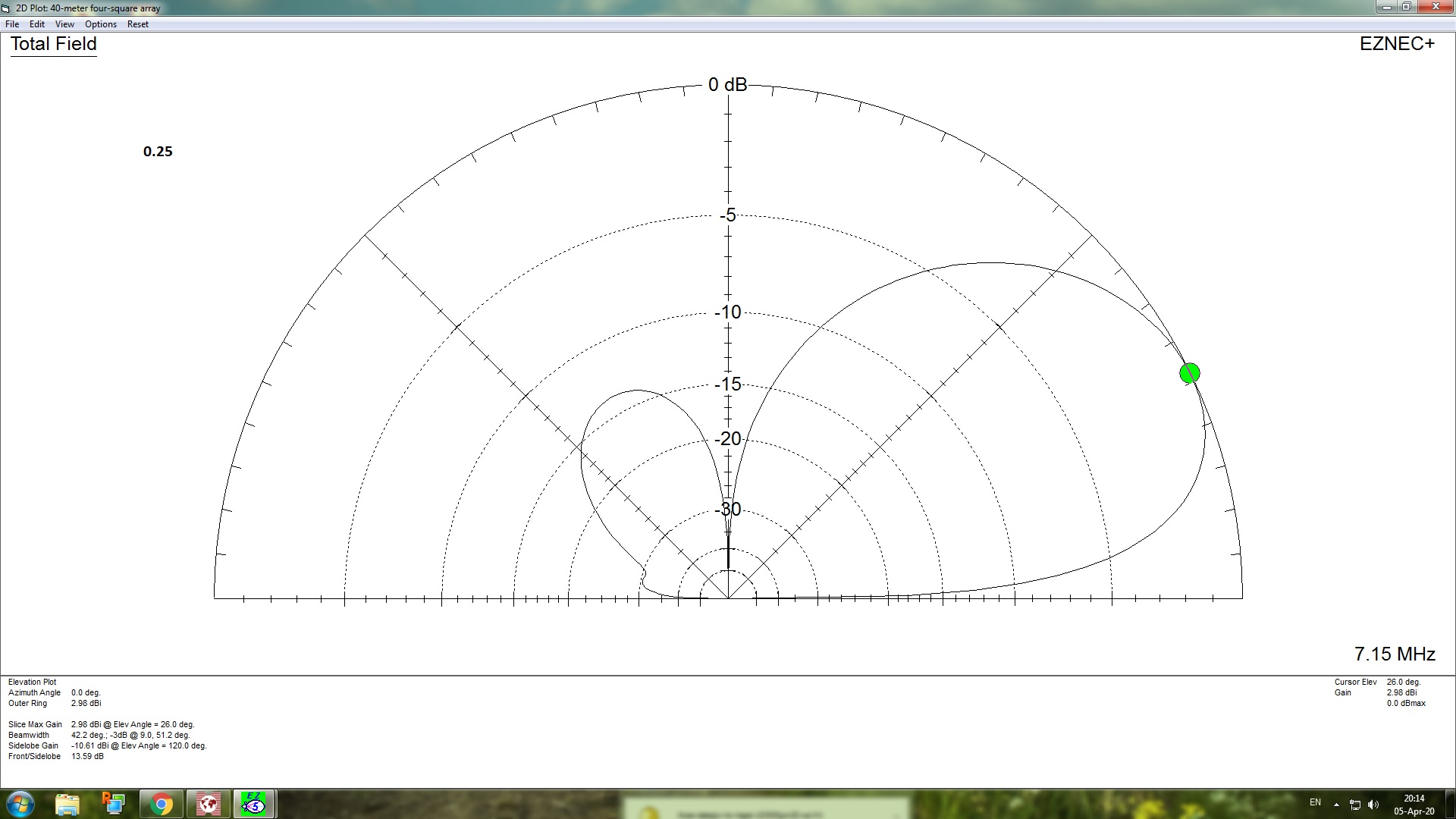

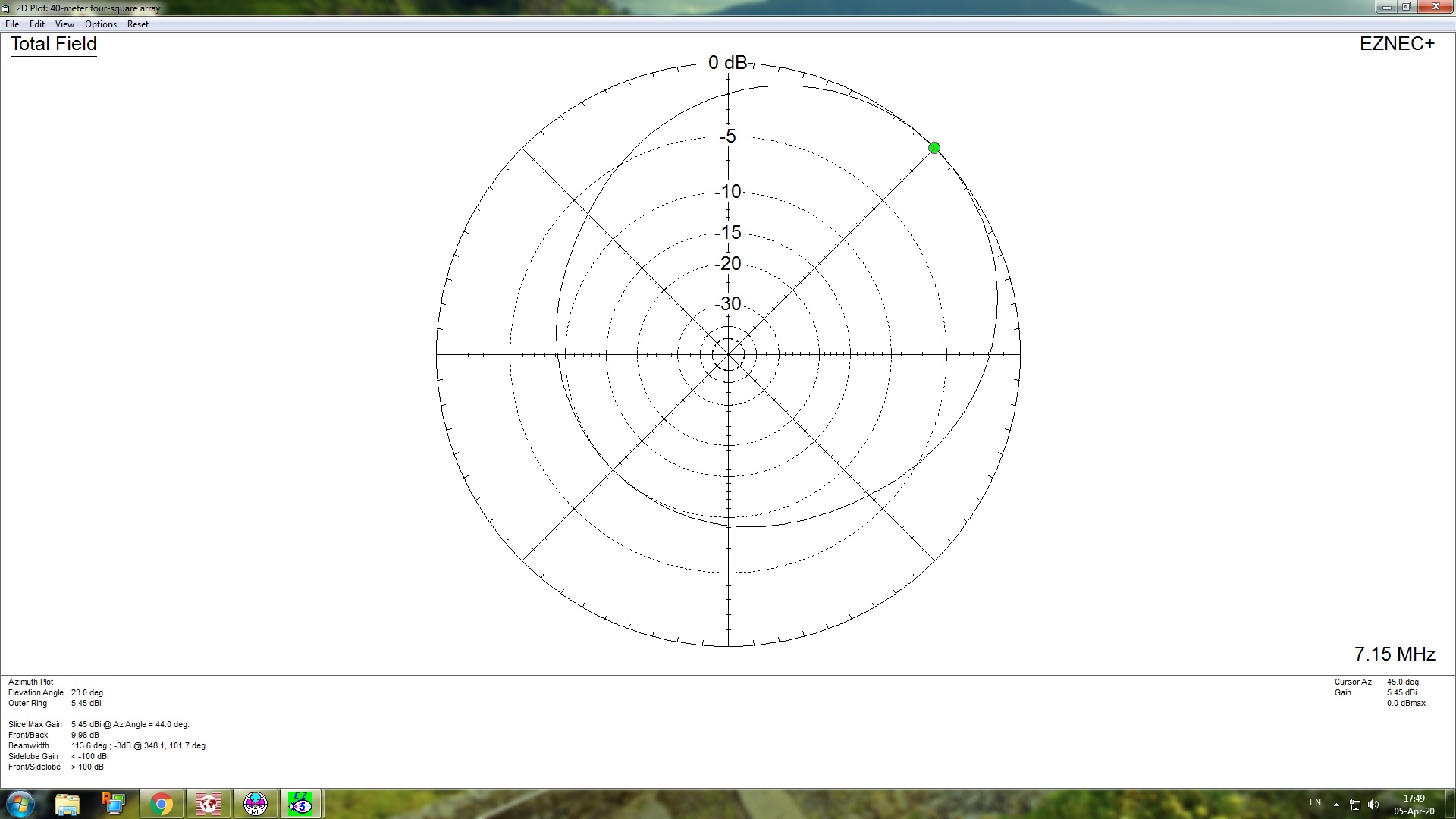

А вот так получится на обычных 0,25 вертикалах
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться32020-04-05 18:09:18
Понял! Спасибо!
Я считал что применив ГО фактически к любым излучателям мы получаем ДН
Странно что у вас Eznec показывает вертикальный угол одинаковый что у 1/4, что у 5/8, когда такого быть не может. Случайно нет ошибки?
Поделиться42020-04-05 20:21:38
merwik1 написал(а):
Странно что у вас Eznec показывает вертикальный угол одинаковый что у 1/4, что у 5/8, когда такого быть не может. Случайно нет ошибки?

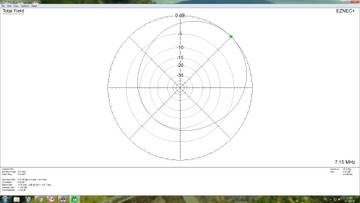

А вот ДН вертикальная. Разве углы одинаковые? Это просто сравнение под одинаковым углом. По дефолту задан угол 23 град. Можно задать любой другой
ГО можно питать излучатели не обязательно ровно 0,25 длины, но не до такой же степени, не 0,625.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться52020-04-06 05:15:26
Возникла необходимость для антенны mult места создать что то быстрое, как 4 вертикала по переключению ДН, но эффективнее по усилению
5\8 реально вижу не вариант
Иваныч , ваши мысли, может 8 вертикалов или еще что сложнее??? напомните пжл ссылку на 8 вертикалов, какие там сложности в реализации?
Поделиться62020-04-06 10:18:37
merwik1 написал(а):
5\8 реально вижу не вариант
Вы правильно видите.
merwik1 написал(а):
может 8 вертикалов или еще что сложнее??? напомните пжл ссылку на 8 вертикалов, какие там сложности в реализации?
Да, 8 вертикалов дадут существенно большее усиление, это вариант.
Берете книгу Джона и внимательно изучаете антенну W0UN Это 8 вертикалов, по кругу и 1 в центре, 8 направлений.
Сложности - понадобится много свободного места, очень много медного провода(километры), под каждым вертикалом уложить как минимум 230 радиалов. Ну и кабеля потребуется тоже очень много, причем разного т.к. необходимые волновые сопротивления там нужны 16, 25, 30 и 50 Ом. Это комбинация различных кабелей в параллель.
Вот как то так.
PS. И не называйте меня Иванычем. Обращайтесь полностью Александр Иванович.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться72020-04-06 13:14:00
А может все же дешевле и проще 4 Яги фиксированно в разных направлениях и переключать кабеля . Диапазон все же 40 м, это не 160.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться82020-04-06 18:39:32
Думаю что нет
нужно 4 мачты высотой от 30 метров, все что ниже 30 метров --- будет явно только для местных и средних трасс
4 яги -- бумы нужны от 16 метров не меньше, что бы выйти на приемлемое усиление -- это около 4 элементов на бум
и в принципе 4 элемента на буме 16 метров --- это хорошо -- но использовать такую антенну для Рана "ущербно и ни о чем", усиления явно мало.
С учетом ветров в последние годы -- есть некий риск, а профит получаем весьма относительный
Поделиться92020-04-06 18:50:49
merwik1 написал(а):
нужно 4 мачты высотой от 30 метров, все что ниже 30 метров
Можно обойтись одной мачтой, Яги разнести по высоте.
Если неприемлемо, то тогда только W0UN.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться102020-04-06 18:55:40
допустим если поставить мачту 50 метров --- что уже много
4 яги не думаю что реально разнести и сама мачта должна быть прочная особо держать 4 яги
самый наверно простой вариант -- установить мачты в правильных направления и повесить проволочные рамки или проволочные яги --- применяю у себя такое --- работают хорошо -- но такая куча веревок.. поэтому и стал смотреть в сторону вертикалов
Поделиться112020-04-06 19:09:10
merwik1 написал(а):
4 яги не думаю что реально разнести и сама мачта должна быть прочная особо держать 4 яги
Вполне реально, реальнее и дешевле намного, нежели W0UN. Мачта конечно нужна крепкая, высотой метров 50, вполне реально, очень важно хорошие растжки мачты выполнить.
Яги можно элемента по 3, максимум 4. Иначе ДН будет слишком узкой по азимуту. Переключение направлений практически мгновенное, что и нужно для контестов.
Веревками оплетать все вокруг - вряд-ли нужно.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
