Итак анодное 2400 В. Экраное 500 В. Смещение примерно -35 В, ток покоя 0,02 А.
Roe =2370 Ом. Ток анода в резонансе 0,51 А. Мощность раскачки примерно 80-85 Вт.
Мощность 900 Вт.
Входное сопротивление 45-50 Ом.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Для расчета мне нужно знать мин. емкость анодного КПЕ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Значит расчет на мощность 680 Вт, анодное 2400 В.

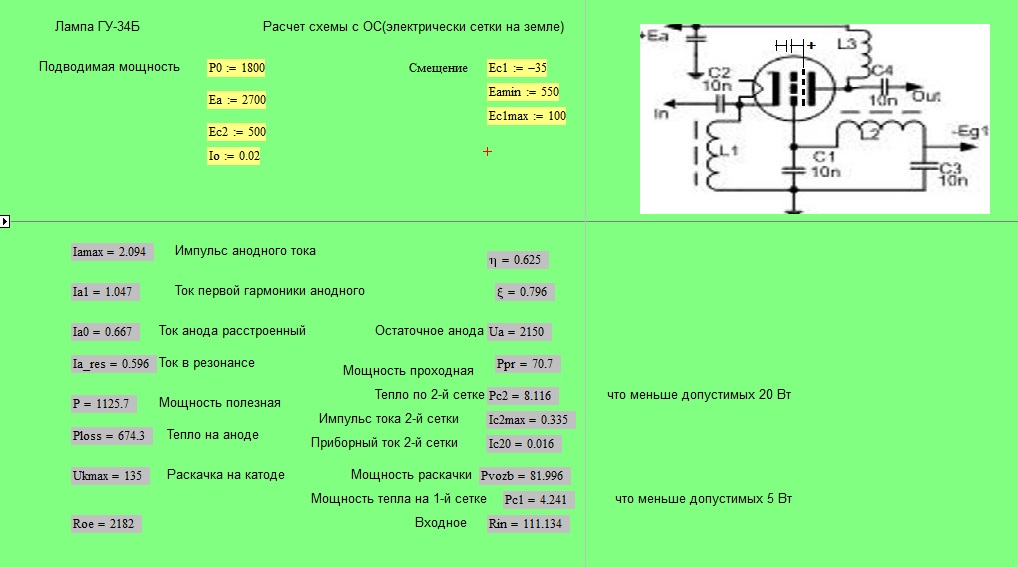

Не не, расчет будет на 900Вт, не знаю выжмет ли одна лампочка больше?! Это я просто привел пример расчет с воркбэнча для 8U, кондерам добавлю емкости до 1000 МкФ.
Нет конечно, если будет не один диапазон. Отводы конечно же нужны для других диапазонов. Их просто поленились нарисовать.
Я так понимаю П-контур можно расчитать и собрать отдельно и подставить в данную схему или брать за основу данную катушку и делать отводы на ней, просто не совсем понятно на какой бэнд вообще этот П-контур
расчет будет на 900Вт, не знаю выжмет ли одна лампочка больше?
Умножение на 10
С2 - три стаба СГ1 (450В)
При умножении на 8 и "сетками об землю" лампе при попытке выкрутить ей руки радиатор
наступит полярный лис. То же самое будет при попытке задрать С2
А при 2900 анодного под нагрузкой (это и есть х10), при С2 450В можно и до 900 качать без убийства лампы.
расчет будет на 900Вт
Вы нариосвали кондеры умножителя 680 мкФ, поэтому я взял 680 Вт. Хотя посмотрел, а там 2 параллельно по 680 мкФ. С такими емкостями потянет 900 Вт точно.
Это я просто привел пример расчет с воркбэнча для 8U
Спасибо, но мне не нужны примеры.
Я так понимаю П-контур можно расчитать и собрать отдельно и подставить в данную схему или брать за основу данную катушку и делать отводы на ней, просто не совсем понятно на какой бэнд вообще этот П-контур
ВКС будет позже, когда будет новый расчет и мин. емкость КПЕ
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Новый расчет пост 151.
А при 2900 анодного под нагрузкой (это и есть х10), при С2 450В можно и до 900 качать без убийства лампы.
Я бы тоже выбрал все же умножение на 10, если все сетки на шасси.
Но если подать смещение и запитать экранную, то можно обойтись 2400 В. Это разгрузит сетки, особенно первую.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
ВКС будет позже, когда будет новый расчет и мин. емкость КПЕ
спасибо за предварительные параметры, по поводу КПЕ скажу завтра, надеюсь завтра соберу умножитель и турбину на лампу, дабы поставить ее на прокаливание дня на два...
Отредактировано R7RBE (2020-11-16 13:09:35)
спасибо за предварительные параметры, по поводу КПЕ скажу завтра, надеюсь завтра соберу умножитель и турбину на лампу, дабы поставить ее на прокаливание дня на два...
Отлично
Лампу на тренировку надо, ососбенно если она пролежала пару лет и больше.
КПЕ измерьте, нужен как можно меньше по емкости.
Умножитель нагрузите на ток примерно 0,6 А. и замерьте просадку. Понадобится могучая нагрузка Р = 2400 *0,6 =1440 Вт и 2,4 кВ должна держать. Достаточно кратковременная нагрузка.
Можно и 10 лампочек последовательно по 150 Вт каждая, самая простая нагрузка 1,5 кВт.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
И не забудьте зашунтировать кондеры умножителя резисторами по 100 кОм/1,5-2 Вт.
Умножитель, да и вообще любой БП не должен оставаться без нагрузки совсем. Это очень опасно для БП. Накапливающийся непрерывно заряд кондеров должен куда стекать, через какую то нагрузку, пусть и совсем небольшую, но нагрузку. Такой режим возникает какждый раз, когда мы переводим УМ в режим стандбай (ожидание). Основного тока нагрузки нет, поэтому должен быть запасной путь для тока нагрузки - через резисторы кондеров. В противном случае, накапливающийся заряд кондеров, будет искать слабые места изоляции для стекания на минус. Если это обычный БП с трансом, то может пробить изоляцию транса. Если это БТР, то может пробить кондеры или другие слабые места.
К тому же эти кондеры обеспечивают более быстрый разряд кондеров после выключения сети.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
К тому же эти кондеры обеспечивают более быстрый разряд кондеров после выключения сети.
ОФФ
Для этого палец есть
Для этого палец есть
Можно и так
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

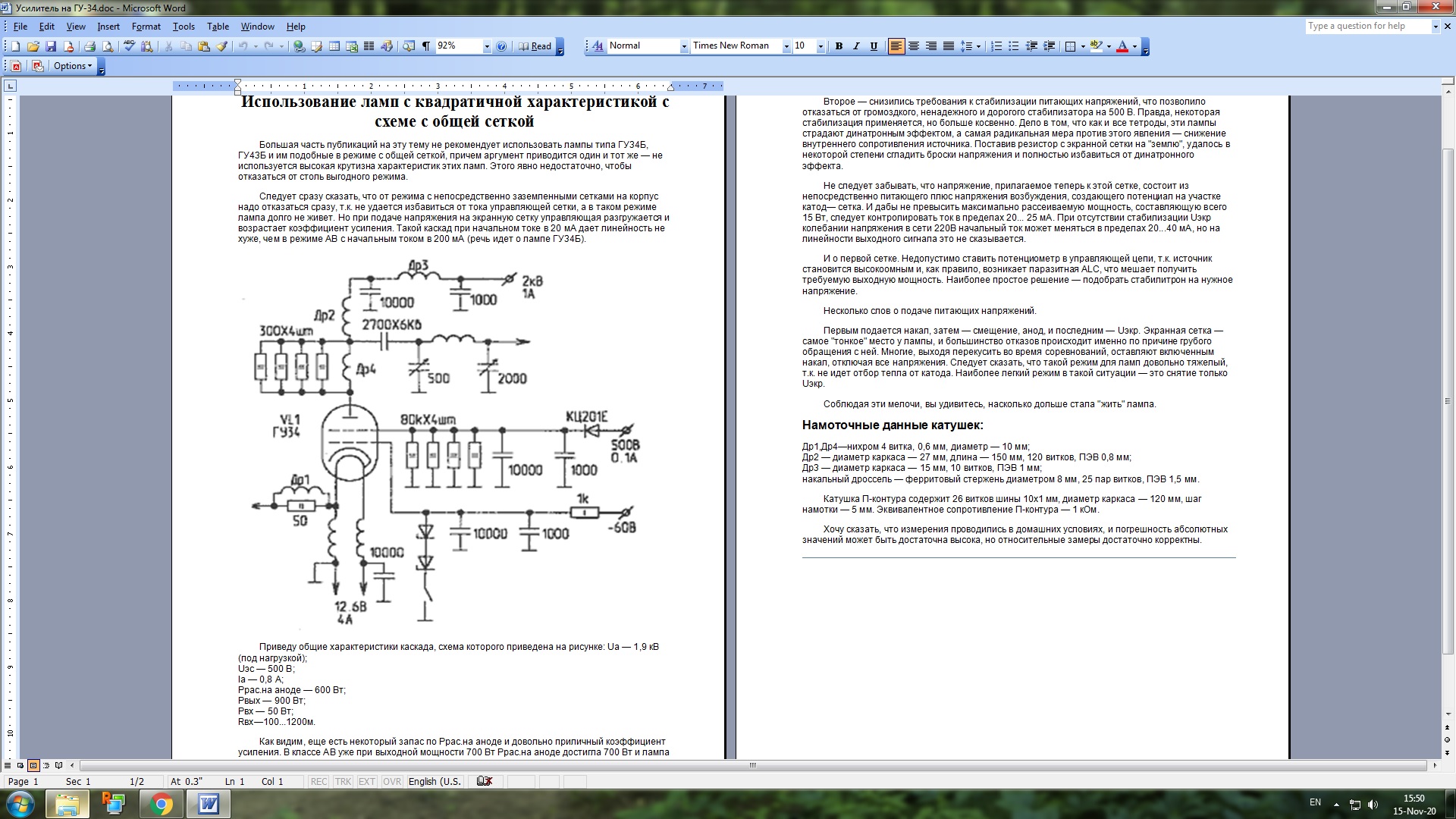

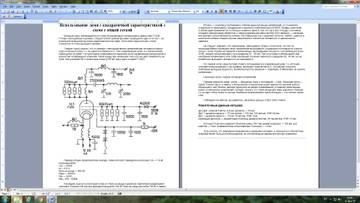

После некоторого перерыва решил сделать УМ на одной лампе ГУ34б с ОС с подачей всех напряжений на электроды лампы. В приведенной статье автор указывает напряжение анода под нагрузкой 0,8А - 1900в. Но и замечает, что можно увеличить выходную мощность увеличив подводимую к каскаду. У меня есть возможность подать на анод 2900в при таком и большем токе - трансформатор габаритной мощностью 2,8кВт с хорошими сетевой и повышающей обмотками. Но вызывает сомнение целесообразность такого анодного - ведь тогда будет большое Rое и на ВЧ диапазонах большие трудности с реализацией П-контура.
На какой величине анодного напряжения для этой лампы следует остановиться для успешной его работы на ВЧ диапазонах с максимально возможной мощностью? Какое экранное напряжение при этом должно быть?
Александр, вы можете просчитать такой каскад?
Александр, спасибо. Rое - 3200ом. Это какой же получится на 21-29мГц П-контур, если использовать обычные комплектующие? Например КПЕ с начальной емкостью 18-22пф
Это какой же получится на 21-29мГц П-контур, если использовать обычные комплектующие? Например КПЕ с начальной емкостью 18-22пф
Нормальный ВКС получится, если выбрать КПЕ не более 10 пФ. Или же на 28 Мс применить компенсацию излишков емкости.
Ну или 2 лампы параллельно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А нельзя добиться этого же уменьшив анодное напряжение и увеличив ток, ну хотя бы как в примере выше. Скажем, для анодного напряжения 2200в-2400в?
А нельзя добиться этого же уменьшив анодное напряжение и увеличив ток
У меня нет таких АХ для этой лампы, чтобы расчитать такой режим. Сможете снять такую хар-ку скажем для анодного 2200 В и ток анода 0,7 А (расстроенный)? Какое при этом будет положительное напряжение на 1-й сетке?
Нет данных, какой макс. ток анода можно получить с лампы. Нет данных по макс. эмиссии катода.
Еще раз повторю - ВКС получается нормальной и при 2900 В и мощности 850-900 Вт. Можно и КПЕ 20 пФ применять или даже больше, но тогда без компенсации на 28 Мс не обойтись.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, а если уменьшить напряжение на второй сетке? Уменьшится ток анода и лампе станет легче? Думаю, что 1000-1100Вт - было бы самое то. Или просто уменьшать раскачку?

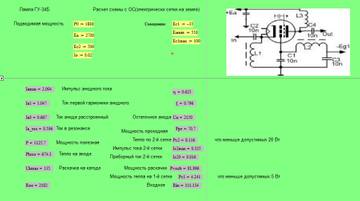

Последний бесплатный вариант.
Мощность поменьше, зато Roe побольше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Спасибо. Не буду боле вас донимать. Этот вариант мне подходит.
Удачи!
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

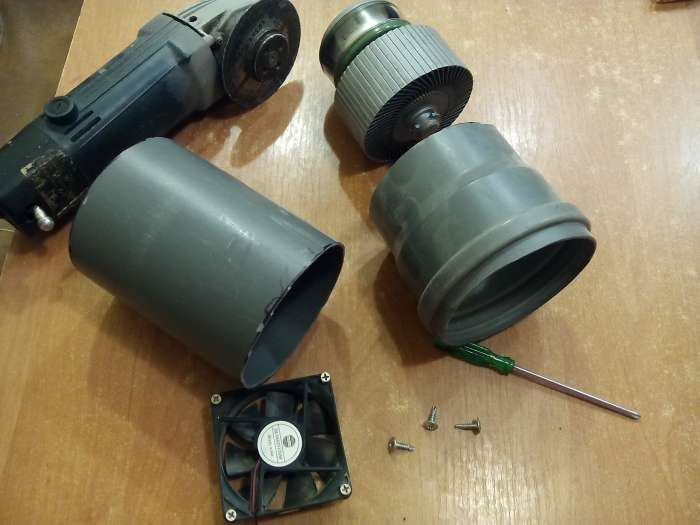

Кстати, если нет панельки под ГУ-34Б, поможет сантехника... Просто и дешево, сердито!
если нет панельки под ГУ-34Б, поможет сантехника

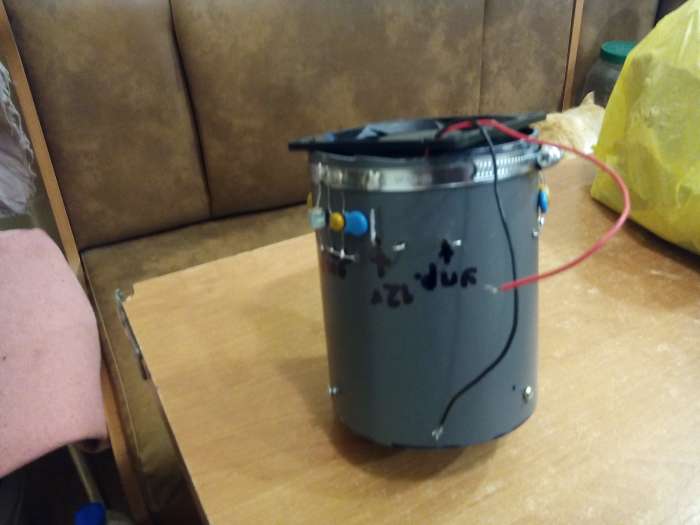

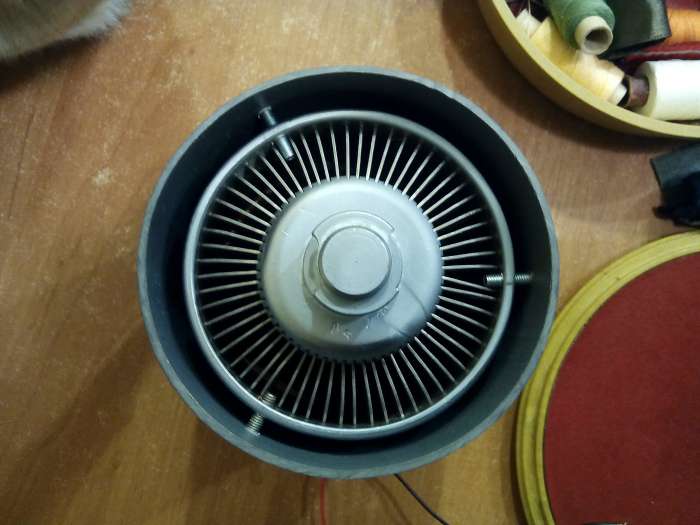

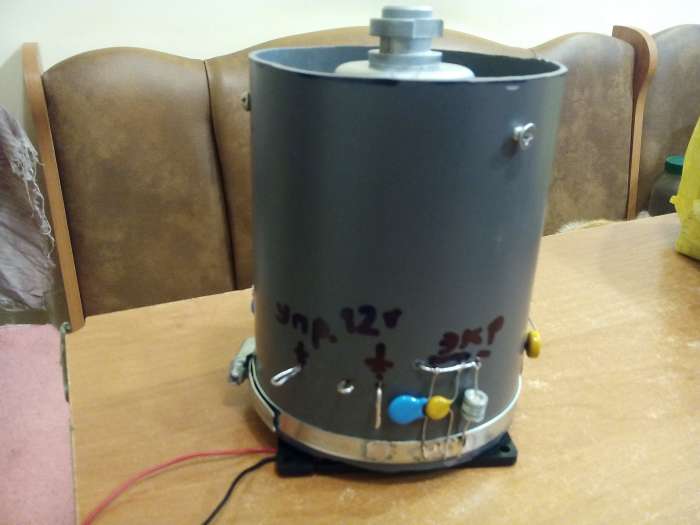

Не совсем безопасно т.к. с анода воздух может идти от 150-170 градусов и выше, а ПВХ трубы начинают выделять свинец. Не предназначены они для таких высоких температур.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
На счет 500в на экранной сетке - а если применяется панель от Р-140 (ГУ-43)? Там же конденсаторы блокировочные на 500в. Повыгорают.
Верно, выгорят. Значит выхода 2.
Либо применять напряжение не 500, а 400 В и меньше.
Либо кондеры заменить на 1 кВ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Alex_VE3KFЗдравствуйте. У Вас нет подробных данных на лампу ГУ-34Б-3 , по неполным сведениям вроде похожа на ГУ-34Б-1. Хотелось бы Ваше мнение. Спасибо.
Нет у меня таких данных.
