Нет, уважаемый Александр!  Ничего продавать не хочу. Сейчас такое время, что наоборот, уже ничего становится не достать.
Раньше, когда была задумка сделать мощный УМ, было одно время и были другие взгляды. Другой был эфир еще тогда.  Свой БП для мощного УМ я стал делать кажется в 16 году, потом в 17-м резко поменял QTH.  Прошло 6 лет, перестроил дом и сделал приличный гараж - мастерскую на 30м2. Обжился на новом месте. На все нужно было время и много много труда.... попутно стоял старый комплект р.ст. с моим старым УСМ на Г-811, который иногда позволял поработать в эфире между делами и честно скажу, туда куда двинулось радиолюбительство в массе своей, уже не вызывает лично у меня былого энтузиазма.  С кем работать то? Радисты как класс, уходят в прошлое. Сидеть в ФТ-8, лично у меня не вызывает никакого интереса. Да и УСМ там не нужны. Штатного трансивера хватает и куска веревки до ближайшего столба на улице. Чем большинство и владеет. Это все уже не радисты, а операторы РС по приему SMS на мониторе.

Как то под настроение с моим товарищем UA1ZFG даже статью-стёб  написали по этому поводу.
Куда уходит HAMRADIO

Я доделаю свой УМС на 81 лампах только потому, что  много было сделано работы с ним еще тогда. Если сегодня перевести  эти материалы на деньги, то будет не кислая сумма денег...Одной меди только в трансах на 200 евро в то время. Разобрать и распродать, рука не поднимется. Потому, нужно этот проект до конца довести, по любому. А нужен будет или нет.. это уже как будет так и будет.

УСМ на  рогатых, это уже тяжелый УМ из тяжелого разряда усилителей я бы сказал... Это не всегда и удобно, что бы работать с таким каждый день. По энергетике так же не подарок.

Старые добрые (хотя и капризные) 811 лампы, хороши тем, что это на мой взгляд, самый легкий УСМ и самый экономичный. Прямой накал, это все же песня! Триод, без дополнительных всяких там экранных напряжений и тд. и т.п. А мощности от 600-800 вт, обычно хватает за глаза для обычного дня работы. Было бы с кем работать нынче, а то CW участки пустые обычно стоят, а в SSB то же не так и много народу.

Поэтому, пускай будет два УСМ. Один на каждый день, красиво сделанный, что бы глаз радовал, а другой "по праздникам"    У меня трансивера тоже два, кстати. Одно время хотел свой 590-й продать и взять другой, а потом передумал...  Нет желания ничего продавать и ничего покупать больше по теме хэмрадио!  Для моей жизни, хватит и того, что уже есть в наличии.
Вот такая вот у меня нынче философия. Прошу прощения за ОФФтоп.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Не знал где разместить, про комплектующие к УСМ. Решил тут написать.

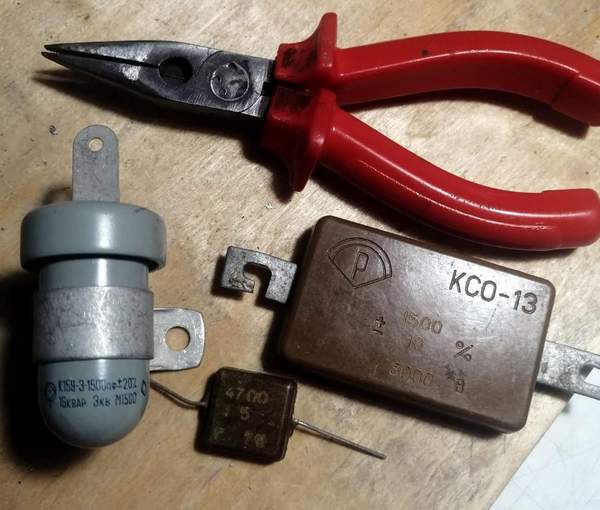

Вопрос!  Имею в наличии два десятка кондёров КСО-13 на 1500пф/3000V . Правда совершенно не знаю, можно ли их ставить в качестве разделительных  в П-контур.  Неизвестно, какая реактивная мощность, которую они смогут выдержать. Вот к примеру, для УСМ при анодном 2kV и выходной мощности в 1 кВт. Выдержат? А если сложить пару штук в параллель?

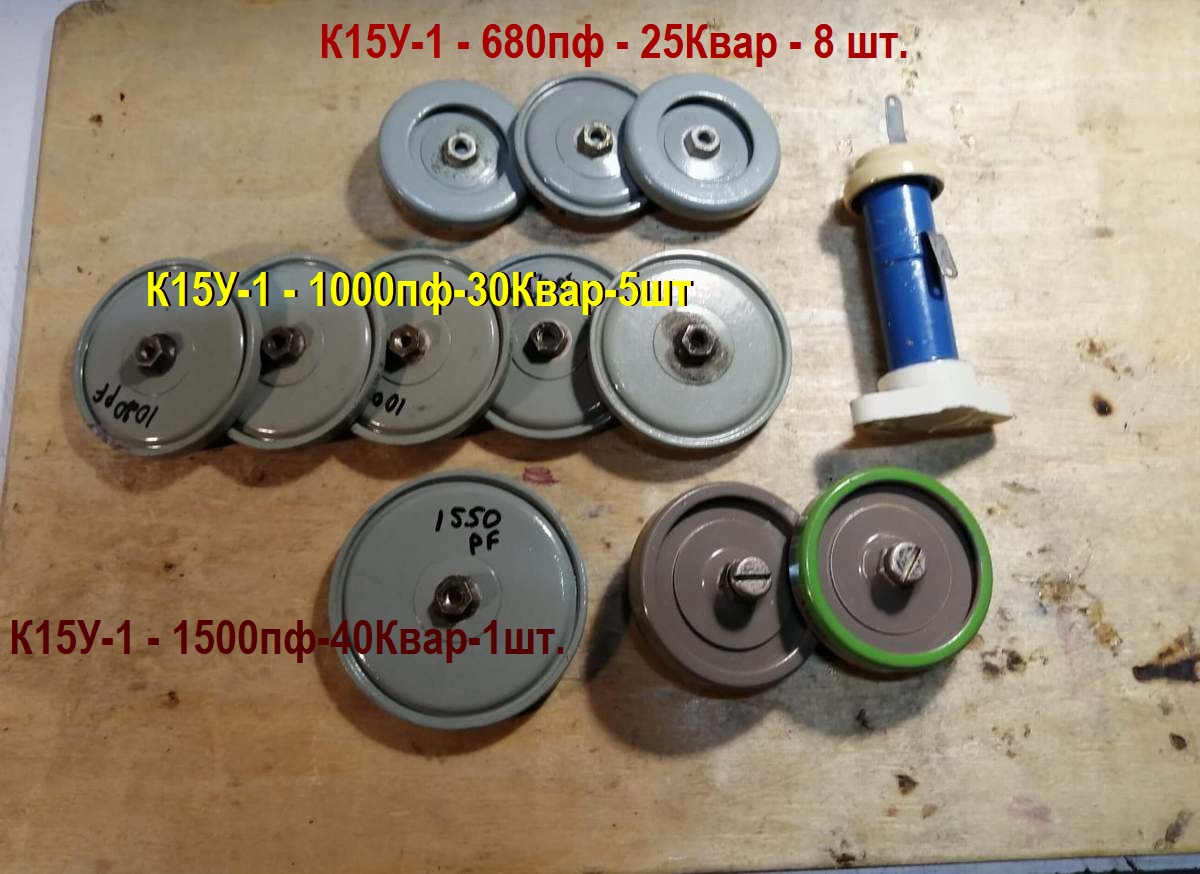

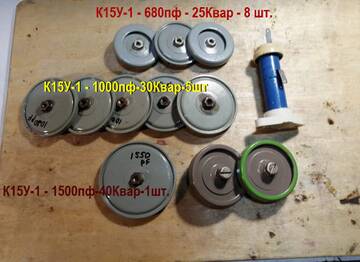

К сожалению с разделительными кондерами у меня туго. Есть КВИ-3, но вроде бы, на больших мощностях, их лучше не ставить.  Нашел еще два К15У-3 на 1500пф на раб. напряжение 3000V, они на 16 кВар, эти пойдут, но жалко их ставить в этот усилитель.
И еще, подскажите оптимальную ёмкость разделительного конденсатора в П-контуре с учетом диапазона 160м.

Отредактировано Alex_YL2MK (2026-01-30 09:51:49)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Ну я так и думал на счет КСО-13. Ладно, тогда пускай лежат, может на что то сгодятся....

Этой зимой разобрал свой старый УСМ на 811 лампах.  Полная модернизация. Давно руки чесались.

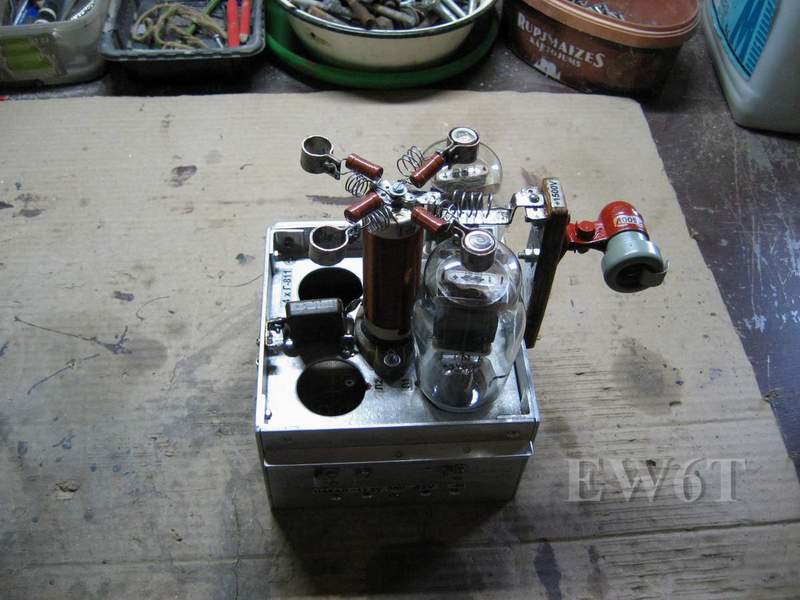

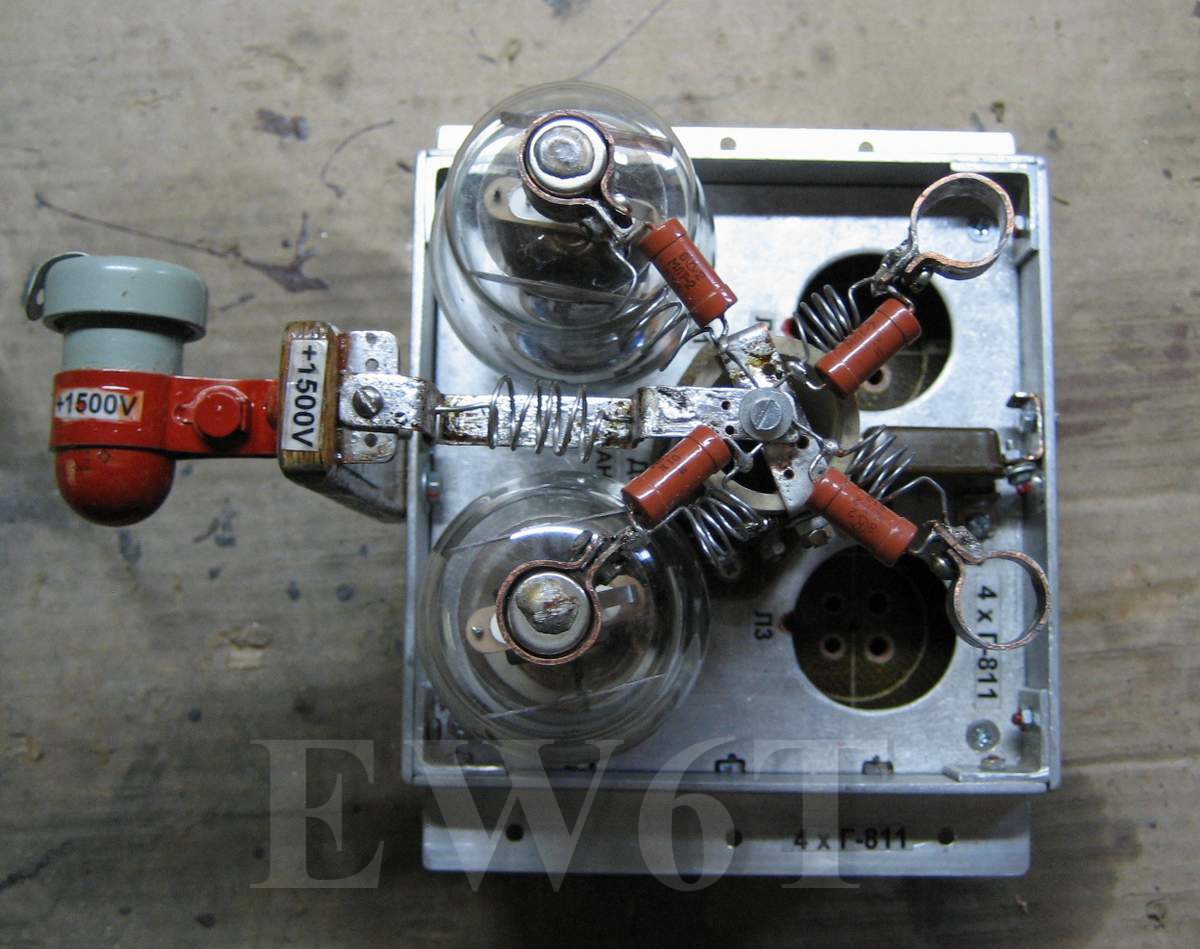

Одним словом пошел нестандартным путем, что с этого выйдет, будем посмотреть. Из расчета  имеющегося у меня БП, а это 1650вольт         (можно меньше, есть 1500 и 1350 вольт там)  с током 1.1А, решил поставить 6 ламп Г-811.  Никто не делал такого, на сколько я знаю, но ламп у меня таких много, поэтому решил рискнуть. Лампа капризная, повадки все известны, потому сразу монтаж с цепочками  противозбудными... Если заблудят, думаю, справлюсь с этой  напастью.  Стало мне заманчиво, снять с них 900-1000вт, при сравнительно небольшом анодном напряжении.

На прикидку получается, что ток покоя должен быть под 180ма, ток сеток не более 300ма, по аноду в резонансе, порядка 1А, вроде как то транс должен обеспечить все это. Запаса особо не будет, на пределе, но мне не в контестах работать с ним...  Транс ТОР - 1.5квт по железу.

Сейчас еще не готов сказать, что там получится, при питании, какая просадка и т.д.  Могу только назвать емкости П-контура. С конденсаторами определился. Холодный от 25-1700пф, горячий - две секции вместе 22-180пф. Пока не определился с величиной разделительной емкости. В качестве замыкателя отводов катушек, реле Торн на 27вольт. Контакты там весьма мощные.

Нужно будет сделать расчеты входных полосовых фильтров. 6 ламп, как я понимаю, это примерно 35-40 ом входного сопротивления. Ну и рассчитать ВКС  с учетом диапазона 160м. Опять таки, чисто в прикидку, думаю, мощности трансивера в 80 вт, должно хватить раскачать эти 6 ламп.

P.S. Александр Иванович, я знаю, что моя идея не очень понравится. Но других ламп у меня в наличии нет, кроме ГУ-81М. Но возможно, на 81М, это будет потом, уже третий заход, когда осилю свой старый усилитель в новом качестве.

Отредактировано Alex_YL2MK (2026-01-30 16:50:36)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Накальный дроссель готов. Измерил, получилось по 68 мкгн на каждой обмотке.

На всякий случай, Александр Иванович, подскажи емкость разделительного конденсатора на диапазон 80м для ВКС.  Это на тот случай, если я не смогу достать нужную ёмкость в 5000пф, для диапазона 160м.  Все же с кондерами сейчас не просто...

У меня сейчас небольшой выбор. Или К15У на 16 Квар, но там всего 1500пф.  Или два таких в параллель, будет 3000пф. Но, не хочется ставить, жалко эти кондеры, их можно воткнуть под ГУ81М.

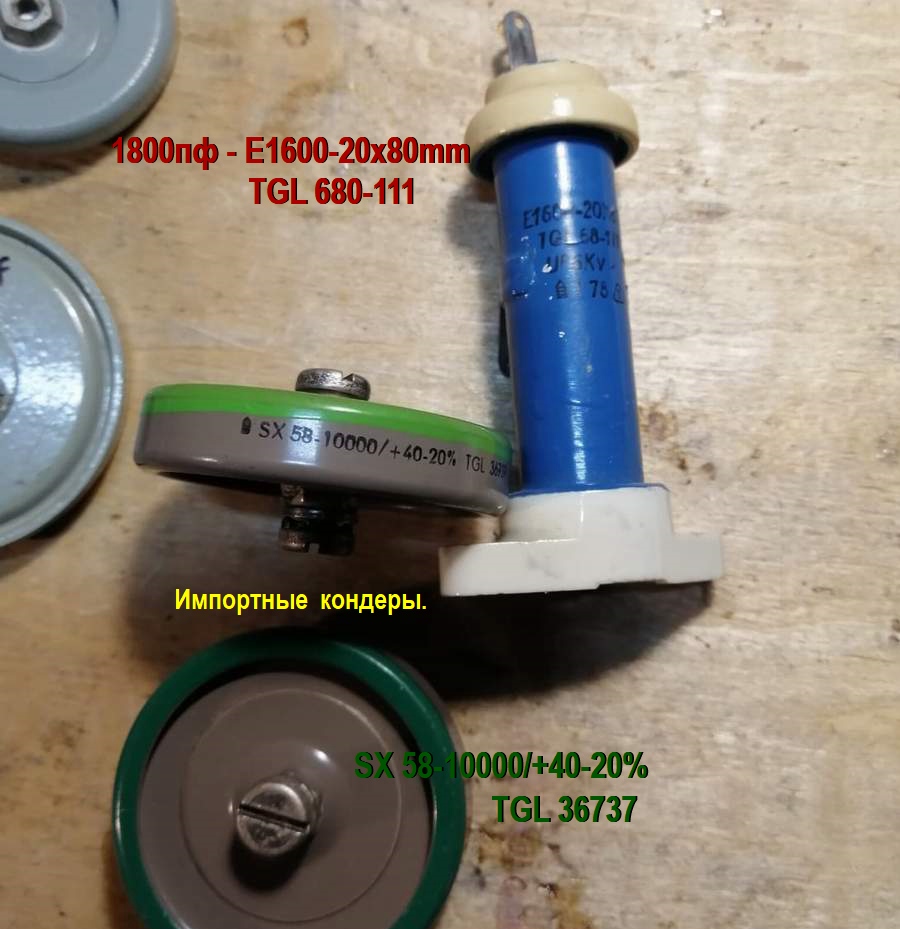

Много КВИ-3, и по рабочим напряжениям с большим запасом и по емкостям есть выбор. Вот как бы знать, они на какую реактивку рассчитаны? Их можно хоть 5 шт в параллель поставить..., но говорят, они только могут работать как блокировочные.

Отредактировано Alex_YL2MK (2026-01-31 12:46:55)

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

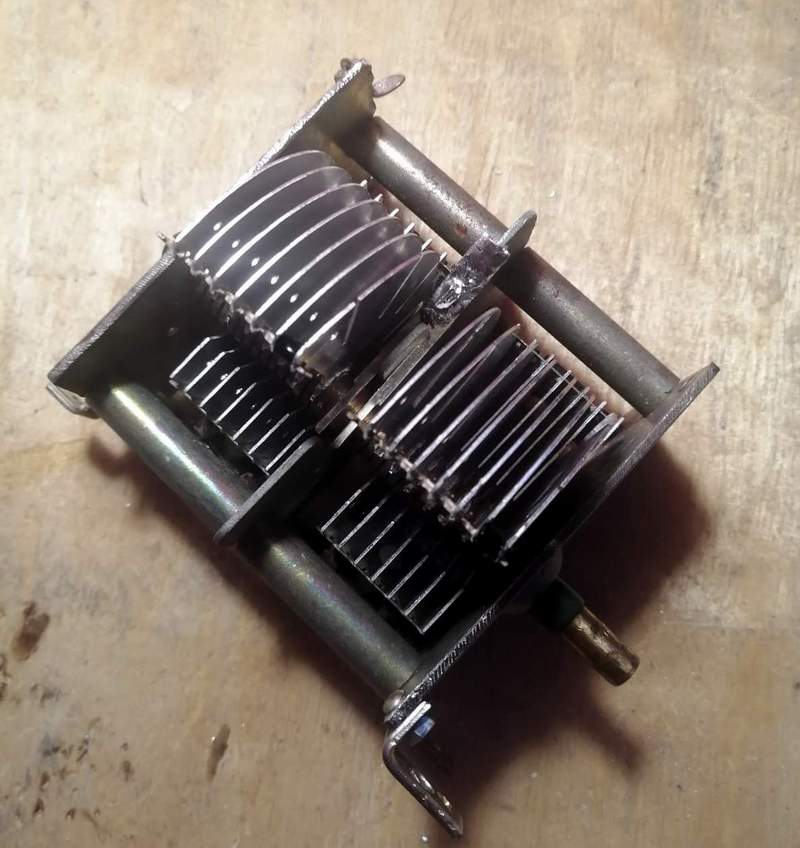

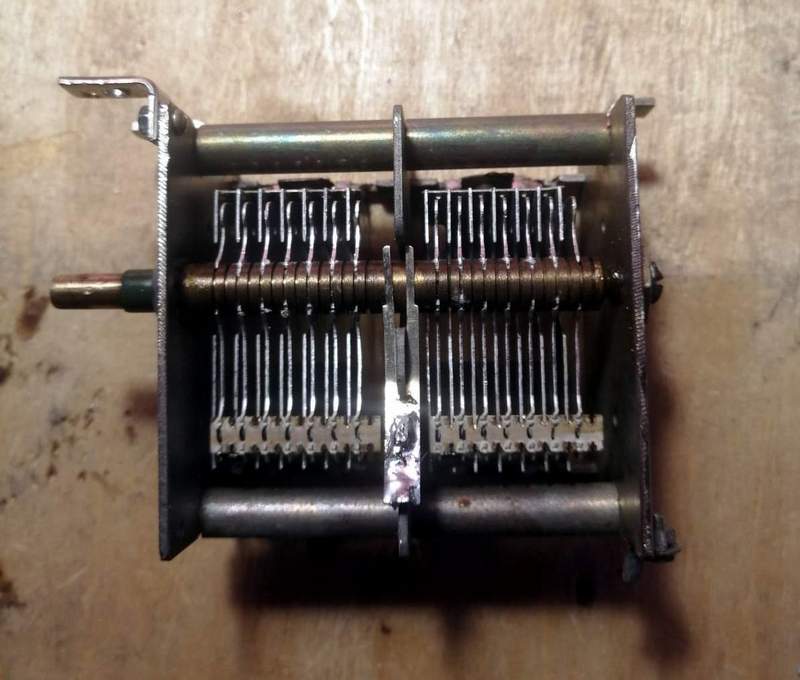

Хочу посоветоваться. Есть у меня сомнения. Можно ли применить такой конденсатор на "горячую" сторону ВКС ?
Зазор 1.8-2.0мм, от старого лампового радиоприемника.  Смущает то, что пластины тонковаты, всего 0.5мм. Усилитель получается "токовый" с большими реактивностями...  По идее, под такую схематехнику и конденсатор должен быть мощней. Зазор больше, пластины толще.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Понятно. Главное, что бы не отгорело    А ёмкость, это мы потом добавим в параллель, через реле. Просто почему спросил, потому что это элемент конструктива.... Когда поставишь на шасси, потом уже трудно будет менять и дырки заделывать лишние.
Получается уже три реле к горячему кондеру. На 160м , на 80м и на 40-ку.  Надеюсь  его емкости хватит, что бы настроить 20-ку, без добавок...
Еще возможно надо будет одно реле, объединяющее две секции на 160-15м и  размыкающий потом одну секцию, что бы на 28 мгц, только одна секция работала бы. Одна секция, мин. ёмкость 10 пф получается в нем, а максимум - примерно 90 пф.

P.S. Впрочем, еще посмотрю, может получится найти кондер другого типа. Где то видел, продавали до 200 пф + малая секция до 60пф. Неплохой был вариант, правда он длинный, примерно 20см.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Александр, большое спасибо за советы! Очень ценные для меня!

Я постараюсь все же поискать и найти горячий конденсатор  другого образца, все же хотелось бы, что бы по крайней мере, за счет пластин, перекрыть все им от 10-ки до 40-ки... Ну а если не получится, то поставлю ТОРНы,  они на керамике, реле-замыкатель, контакты очень неплохие у них. Читал на форумах, парни писали, что в УСМ с 1 квт, без проблем они держат .
Галетного переключателя с такой площадью контактов уж точно я не найду, как у Торна...

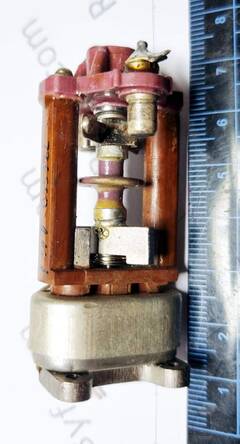

Реле ТОРН со снятым корпусом.

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

В продолжении темы.

Скоро закончу ламповый узел полностью со всей объвязкой  и плавно подхожу к П-контуру в набор нужных компонентов.
Нужно определится с размерами, что бы спланировать потом размещение на шасси.

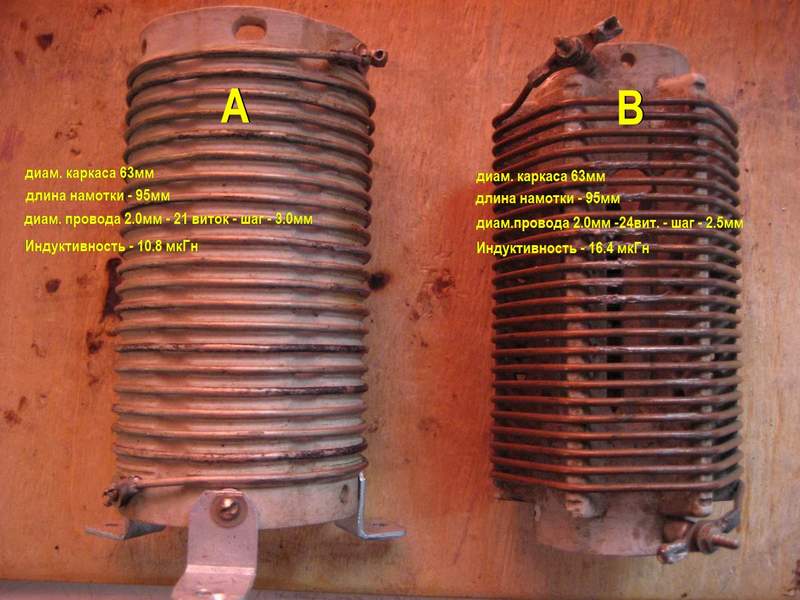

Есть у меня две готовых катушки, назовем их условно L2 для низких диапазонов.  На фото два варианта. Мне больше нравится вариант "А", данные все на фото. Излишки  по индуктивности или отмотаю или закорочу оставшиеся витки полосками меди....

Что хотелось бы, так это просчитать индуктивности L1 и L2 по диапазонам.
Для катушки L1, есть трубка, как выяснилось, двух диаметров, один 4.8мм ( её конечно легче будет согнуть в катушку) и диам.6мм, но её не так и много. Нужны данные, что бы за счет этой катухи можно было бы перекрыть 28-21 мгц, ну может быть и 14 мгц туда же..., хотя как мне кажется, для 14 мгц и на каркасе L2 - "А" не плохо бы работала.

Как говорилось ранее, емкости диапазонного горячего  конденсатора уже известна. Катушка на 160 м должна быть 8.5мкгн ( это как я понимаю, вся, полная индуктивность L1+L2 ?) .

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Спасибо!
Так и буду делать. Диаметр катушки на ВЧ, сделаю на 60мм, трубка будет 4.8мм, медная.
Сейчас посчитаю, сколько там нужно будет витков на 1.2 мкГ

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Да, я тоже так же примерно вычислил, но на 4.7 витка. Как то совсем мало витков...  наверное из за немалого диаметра катушки. При на стройке, получается "малый шаг" по диапазонам, ведь в эти всего неполных 5 витков, 28-21-14 мгц. Может быть стоит уменьшить диаметр до 40-45мм, что бы витков вышло больше?

Подпись автора

Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Буду конечно же делать бескаркасную, диаметром 40мм.  Нужно же потом правильно отводы паять... - должны быть витки в запасе.
Конечно общая добротность катушки будет ниже, все же диаметр 40 и 60мм, разница есть...  Но да ладно,  настройка в конечном итоге покажет, что и как нужно будет потом делать.
