Замена ламп 811 на 572

Сообщений 91 страница 95 из 95

Поделиться912026-02-15 18:56:41

Автор: Alex_YL2MK
Пользователь
Сообщений: 415

Alex_VE3KF написал(а):

Раздевание лампы ничего не решит, лишний труд.

Я имел ввиду, чисто по размерам, что бы положить точно на это же место. Одна ГУ-81м, без своего цоколя, точно по размерам как мой ламповый узел на 6 ти 811-х... Но думаю, что не придется этого делать.

Подарили мне тут сегодня кондеров К153у-3 небольшую кучку, но все на малые емкости от 10 до 100 пф. Для меня ценное приобретение. С такими кондерами, туго. Как раз будет, если что, добирать ёмкость, по месту. И еще транс ТН-61 подарили, посмотрел параметры, супер! Три обмотки по 8А и одна 6 А. Уже все промерил, запаралелил, как раз по 6.3+6,3 вольта рабочим током по плечам в 16А +14А. Транс на 190вт. То что нужно, пропитает накал 6-ти ламп. Завтра под нагрузкой еще посмотрю. Если все будет тянуть, без нагрева, то поставлю его. Он более компактный, чем мой ТОР.

Подпись автора: Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Поделиться922026-02-16 09:56:04

Автор: Alex_YL2MK
Пользователь
Сообщений: 415

Протестировал сегодня накальные цепи. Получился следующий результат.

Транс ТН61 на холодную, выдает ровно 12.6-12.7 вольта. Относительно средней точки, есть разбег по плечам, ~6.3в + ~6.4в. Гуляет значение в ~0.1 вольта на одном плече, почти как бы одинаково, но все же чуть меньше. Точней не замерить.

Падение на накальном Дросселе в 0.2 вольта. Возможно, что то еще падает на соединительным проводах...

Таким образом на накальных нитях ламп, на плечах относительно центрального общего провода, имеем ~6.2вольта и на другом плече, только ~6.0 вольта. Напряжение сети в розетке ~225V , под накалом 6 ти ламп, ток первичной обмотки по сети в 0.67А ( примерно 152вт потребляет) . Ничего нигде не греется, ни транс ни дроссель. За 30 минут прогона, во всяком случае, я тепла не ощутил.

Однако задумался, запаса по напряжению нет. То есть 6.2 и 6 вольт, питание накала, только только на минималках. Если напряжение в сети уйдет ниже 225 в, скажем на ровно 220в, то на одном плече может оказаться меньше 6 вольт.
Может стоит поменять транс? ТОР на холодную, выдает 13.8 вольта, больше , чем зеленый ТН-61. Или оставить как есть и этого хватит напряжения? Как поступить?

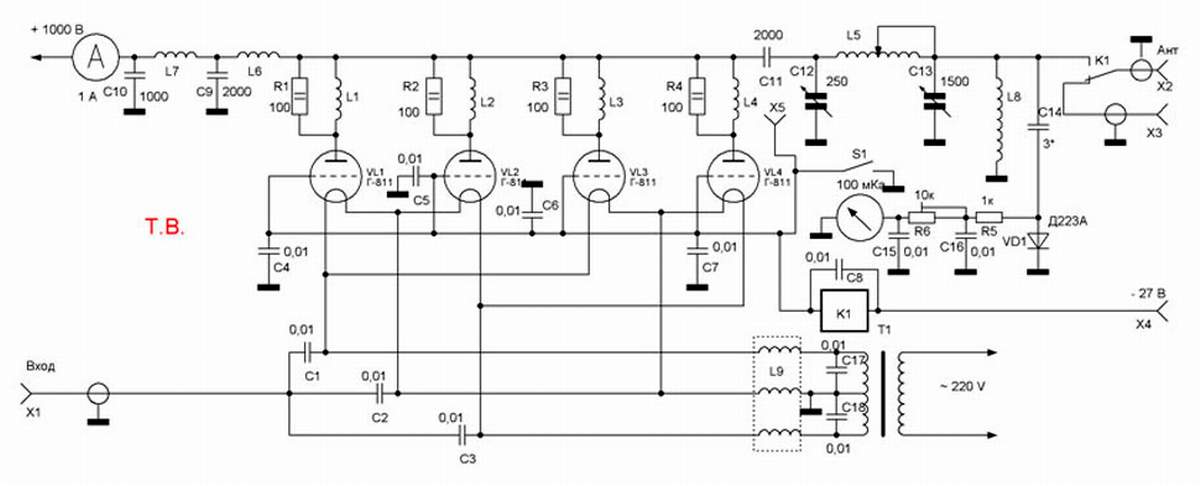

Схема УСМ, общий так сказать набросок.

Подпись автора: Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Поделиться932026-02-16 10:17:56

Автор: Alex_YL2MK
Пользователь
Сообщений: 415

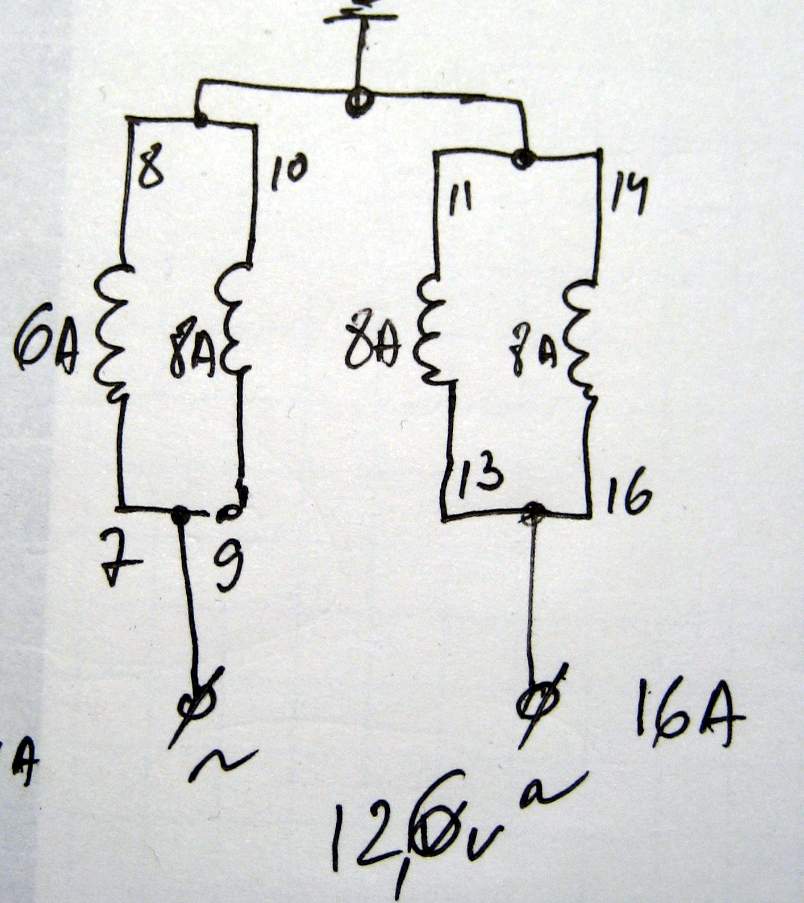

Немного подумал и кажется до меня дошло. Сказывается не равномерность плеч по току нагрузки, соединенных обмоток трансформатора.
Одно плечо слабее, всего в совокупности 14А, тогда как другое в 16А. Наверное поэтому и неравномерность питания по плечам ламп.
Получается одно плечо больше теряет, чем другое... вот и разница между ~6.3v и ~6.0v, в 0.2V

Подпись автора: Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Поделиться942026-02-16 12:14:40

Автор: Alex_YL2MK
Пользователь
Сообщений: 415

Ради интереса, подключил свой ТОР накальный. На холостом ходу, выдает ровно по плечам по ~6.8v, общее ~13.8v
Под нагрузкой ламп, накал вышел ~6.4v и ~6.2v на плечо или общий накал каждой пары включенных последовательно = 12.6V.
Ток потребления по сетевой обмотке 0.7А. Напряжение сети сейчас 230 вольт. Примерная затрачиваемая мощность 161 вт.

Оба трансформатора по сути одинаковы. Разница по накалам в 0.2 вольта, играет большое значение?

Подпись автора: Бог нам дал CW, ленивые придумали SSB, а черти - FT8

Поделиться952026-02-16 13:31:13

Автор: Alex_VE3KF
Администратор
Сообщений: 10453

Alex_YL2MK написал(а):

Разница по накалам в 0.2 вольта, играет большое значение?

Это мизер.

Подпись автора: 73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
