А импортные аналоги есть похожие? Желательно - стекло.
Наверняка есть, я не искал.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Например, триоды 3CPX800A7
3-1000Z стекло
3CX1000A7
https://ok1rr.com/catalogs/transmitting-tubes/
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
3-1000Z стекло
Нет, все же это импорт, и довольно дорогой тут.
А вот приятель, как выяснилось в разговоре сегодня , уже 5 лет работает на одной GS-31B. Говорит, доволен как слон! Очень выносливая лампа с хорошей отдачей по всем диапазонам. Раскачивает при 40 вт, до упора, 1 кило на выходе легко! На аноде у него ровно 3000в. И даже говорит, не так сильно и турбинка дует, как был до этого у него УСМ на 74-й лампе. Там основательный был обдув, а тут в половину меньше.
Вот сижу и думаю, если ли смысл для меня вместо двух GU-81, поставить две GS-31 лампы. По накалу , меньше жор, по габаритам, тоже получается выигрыш! Крутизна гораздо выше у них. Опять таки, будет полновесная отдача на 28-21 мгц, что с двух ГУ-81х получить уже будет не так и просто. Чисто так в прикидку , с двух GS31, при раскачке 80вт, должно быть реально снять 2 кило. А в щадящем режиме, не раскачивать на столько. Это же триоды, можно подать в раскачку всего 50-60вт и 1.5 квт, наверное будут гарантированы.
Александр, подскажи, я правильно рассуждаю или в чем то заблуждаюсь?
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Лампа хорошая, будет хорошо работать, падение мощности на ВЧ диапазонах не будет. У лампы выходная емкость лампы всего 0,12 пФ, вместо 24 пФ у ГУ-81. Даже на 28 не потребуется никакой компенсации выходной емкости.
Но, раскачка для одной лампы потребуется конечно не 40 Вт, а примерно 60 Вт должно быть, чтобы получить 1 кВт, это более реально. Для двух ламп нужны 120 Вт, т.е. одного трансивера уже маловато будет.
А для 1500 Вт с лампы потребуется примерно 80 Вт.
А так почему бы и не применить 2 лампы ГС-31Б? Хорошая идея.
Входное сопротивление для двух ламп должно быть примерно 20 Ом. Потребуется на входе П контура 50/20 Ом.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Лампа хорошая, будет хорошо работать, падение мощности на ВЧ диапазонах не будет. У лампы выходная емкость лампы всего 0,12 пФ, вместо 24 пФ у ГУ-81. Даже на 28 не потребуется никакой компенсации выходной емкости.
Да, это важно! Получить равномерный выход от 2-30мгц, это весьма желательно. На 81-х, там точно будут "танцы с бубнами" на 28 и возможно и на 21 уже....
Но, раскачка для одной лампы потребуется конечно не 40 Вт, а примерно 60 Вт должно быть, чтобы получить 1 кВт, это более реально. Для двух ламп нужны 120 Вт, т.е. одного трансивера уже маловато будет.
А для 1500 Вт с лампы потребуется примерно 80 Вт.
Я думаю, хороший режим должен быть! Без сеточного тока... то есть по любому без перекачки, если стандартный трансивер. Значит, более долговечно будет стоять пара ламп. Теоретически, я проиграю 0.5квт, по сравнению с двумя ГУ-81, но зато линейный выход по всему диапазону частот, проще схема, выше надежность! Нет разгонной сетки и нет соответственно стаб. напряжения в 600в, как бы это было с пентодами. Гипотетически не будет аварийной ситуации, когда анода нет, а напряжение на экранной сетке осталось...
Входное сопротивление для двух ламп должно быть примерно 20 Ом. Потребуется на входе П контура 50/20 Ом.
Нуу,это мне кажется в любом УМС по умолчанию должно быть.
Но вот возник вопрос, есть же еще ГС-35, которая чуток круче по крутизне и мощней. То есть можно будет сказать, что при раскачке одним трансивером, одна ГС-35,это эквивалент двух ГС-31Б ? Как я понимаю, при одной и той же мощности на входе, и имеем тех же 1.5 квт на выходе?
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Перечитал всю ветку форма,что касаемо ГС-35. Как понял, недостаток один - для раскачки нужно 100вт, да и то как я понимаю, было бы по более, было бы и лучше. Конечно, хм... многовато....
Не очень хорошо это, гонять трансивер на всю катушку... Еще момент, наверное готовую панельку для таких ламп, не найти будет....
В остальном, одни плюсы!
Одним словом, нужно теперь будет пробить, стоимость этих ламп на рынке. Наверное ГС-31Б, будут дешевле заметно, чем 35-я....
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Примерно 2500 руб.
https://arbatex.ru/catalog/lampy_i_elek … ory/17570/
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Примерно 2500 руб.

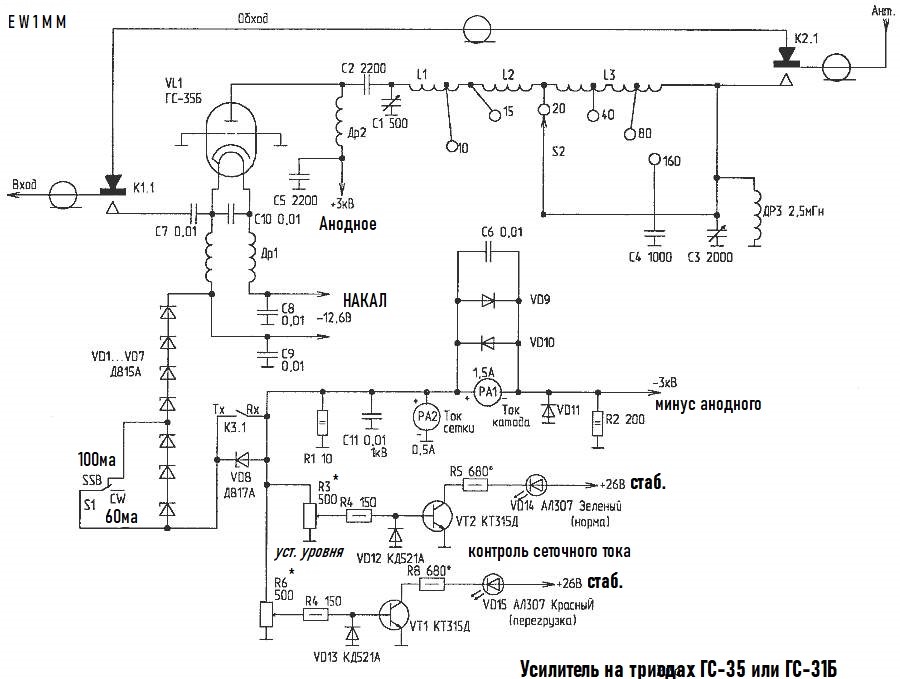

Это немного. Если кому нужно просто обычный УСМ на 1 квт, думаю, идеальная лампочка!
Схема проще не бывает.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Как понял, недостаток один - для раскачки нужно 100вт, да и то как я понимаю, было бы по более, было бы и лучше. Конечно, хм... многовато....
Ой да шо ви такое говорите!!!
Саша, я даже среди жуткой запары с оборудованием не стерпел и пишу.
1. ГС-35 очень популярна у любителей "группой на даль по часу о картохе" - очень надежная лампа, по уровню знаний для строителя РА - как пара Ги-7Б, только анодного побольше. Прощает практически все.
2. Панель для триода с ОС? Поржал. Для тебя, Александр, меньше часа слесарки. Вспомни свой анодник В сравнении с панелью - синхрофазотрон.
3. На всю катушку говоришь? Вообще-то для оконечника в режиме что 70 ватт выдавать, что максимум. Рассчитан он на это. Повторю: если не перенакручен по дурному по токам покоя и прочему. А вот ИМД при пониженной мощности может быть хуже, есть такое у транзисторных РА. Так что пункт три - оччень спорный.
И цена на лампу не запредельная и не дефицит.
ОФФ
Рад, что после стройки появился. Дела идут?
Схема проще не бывает.
Опередил.
Возбудить такое "где не надо" надо сильно постараться
Без сеточного тока... то есть по любому без перекачки, если стандартный трансивер.
Любые триоды в принципе не могут работать без тока упр. сетки. Ток сетки триодов обычно доходит до 25-30% от тока анода. Очень большой ток сетки.
Нуу,это мне кажется в любом УМС по умолчанию должно быть.
Не так. Может быть и 20 Ом и 50 Ом и 75 и 150 и 300 Ом. Это зависит от крутизны лампы и от того, какой расчетный Кусиления получается. Нсли это больше 20 дб по мощности, то резистор по входу надо уменьшать, затуплять лампу. А если значительно меньше 20 дб, то резистор увеличивают.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Любые триоды в принципе не могут работать без тока упр. сетки. Ток сетки триодов обычно доходит до 25-30% от тока анода. Очень большой ток сетки.
Ну да, как я понял, если рабочий ток анода ( для одной лампы ГС-31Б) - 600ма, то ток сетки при раскачке не более 200 ма. Поищу я эти ГС-31Б, попробую достать их тут. Если с двух получится снять 1.5квт, при мощности штатного трансивера.... то и хватит мне. БП выдает мой правда 3300вольт на холостом ходу.... но по любому, 3 кв должно будет остаться на анодах.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Если с двух получится снять 1.5квт, при мощности штатного трансивера.... то и хватит мне.
Думаю, что это легко получится.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Вот попался на глаза вариант. Это то, что вы предлагали на 6п45с. Здесь 10штук подобных ламп. Плюс некоторые изюминки.
Это то, что вы предлагали на 6п45с. Здесь 10штук подобных ламп
Можно и на 10 лампах, но такой УМ будет нормально работать до 7 Мс максимум, дальше ВКС будет крайне неоптимальная с большими потерями и без компенсации выходной емкости не обойтись никак.
Поэтому применяют в основном не более 2 ламп в параллель на КВ. Но можно и больше ламп взять, если лампы специальные, с очень малой выходной емкостью, например ГС-35Б или ГС31Б, имеют выходную емкость всего по 0,12 пФ. Таких ламп можно включить до 6 шт. свободно с ОС и они будут работать до 28 Мс и даже выше без компенсации выходной емкости. Другое дело, что потребуется большая мощность раскачки, примерно 600 Вт при выходной 6-7 кВт. Или применить 15 ламп ГИ7Б, у которых емкость всего 0,05-0,08 пФ, есть смысл. Или вполне можно до 4 ламп ГУ-5Б применить. Я лично делал такой УМ в 89 году для клуба, но ламп было только 2. Работал УМ оч. хорошо.
А применять 10 ламп 6П45С нет никакого смысла на частотах свыше 7 Мс.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Что-то подозрительна такая маленькая - 0,12пф выходная емкость у ГС-31б. И в то же время такая большая проходная - 4,7пф. Нет-ли путаницы в даташите? Взять ту же ГИ-7б - у нее выходная емкость - 4,6пф, а проходная - 0,075пф. Это "жу-жу" неспроста.
Начал искать причины этого "жу-жу". В заводском паспорте на ГС-35 указаны емкости без обозначений входная-проходная-выходная. Там написано: ёмкость сетка-катод 21пф, сетка-анод 4.5пф, анод-катод 0.12пф. Крутизна 30ма\в.
Триоды включаются с ОС, а значит выходная емкость для триода это емкость СЕТКА-АНОД. Для данной лампы выходная емкость 4,5пф, а не 0,12пф.
Отредактировано romik1977 (2023-02-19 05:36:51)
Взять ту же ГИ-7б - у нее выходная емкость - 4,6пф, а проходная - 0,075пф. Это "жу-жу" неспроста.
Смотрите внимательнее. Все наоборот - выходная 0,05 пФ, а проходная(сетка анод) 4,6 пФ. Именно поэтому, за счет высокой проходной емкости, лампа самовозбуждается в схеме с ОК, поэтому применять её можно только в схеме с ОС.
Триоды включаются с ОС, а значит выходная емкость для триода это емкость СЕТКА-АНОД

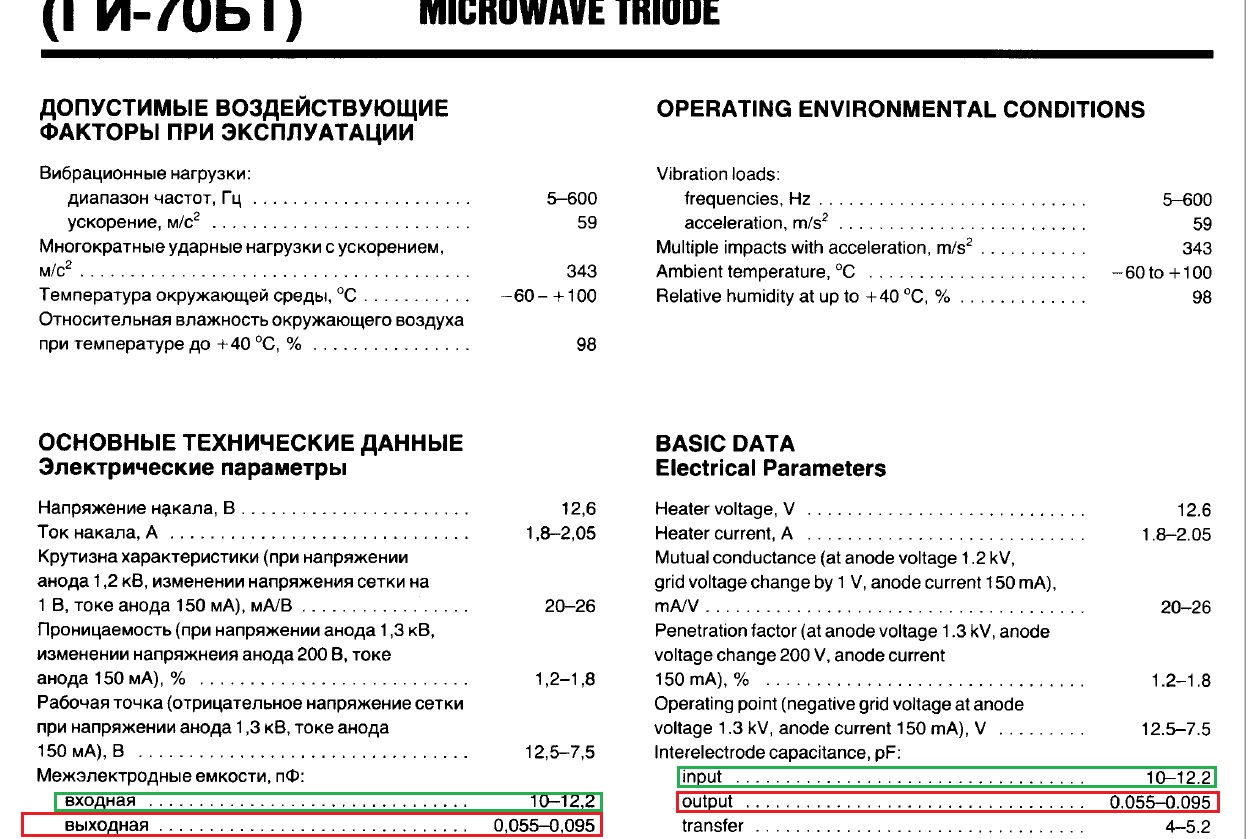

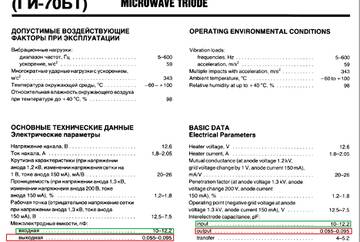

Вы посмотрите в Гугле, что такое выходная емкость лампы, и что такое проходная емкость. Или смотрите сюда, на скрин и прочтите.
А вот transfer - проходная емкость.
Запомните это и не спорьте, если не уверены на 1000%
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
