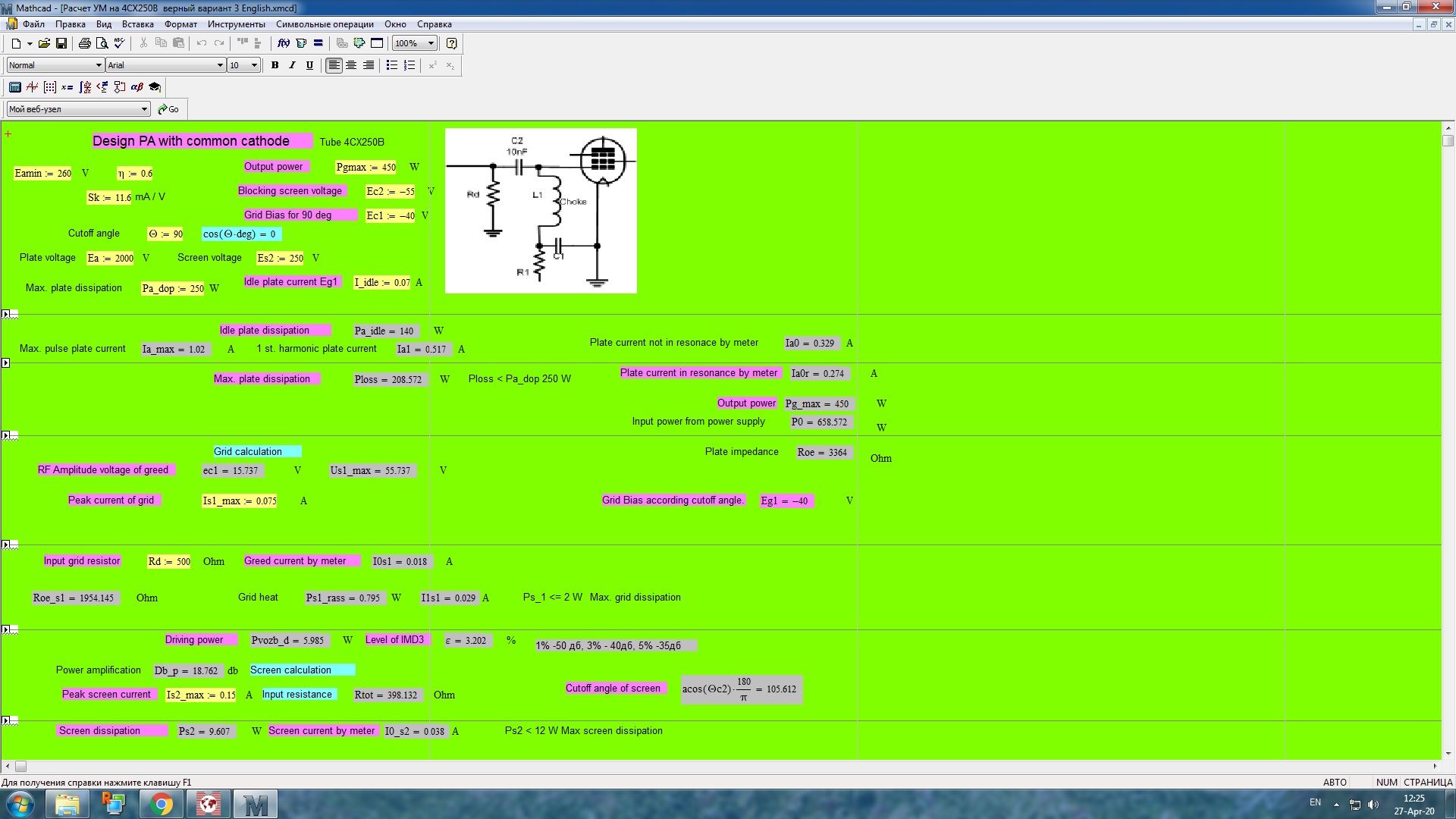

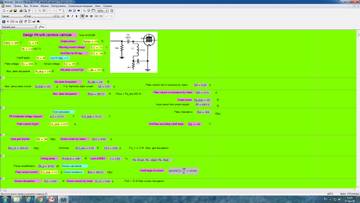

Если кому интересно применить тетрод 4СХ250В, то вот расчет УМ на этой лампе. Анод меньше на 30%, чем у ГИ-7Б. Раскачка 6 Вт.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

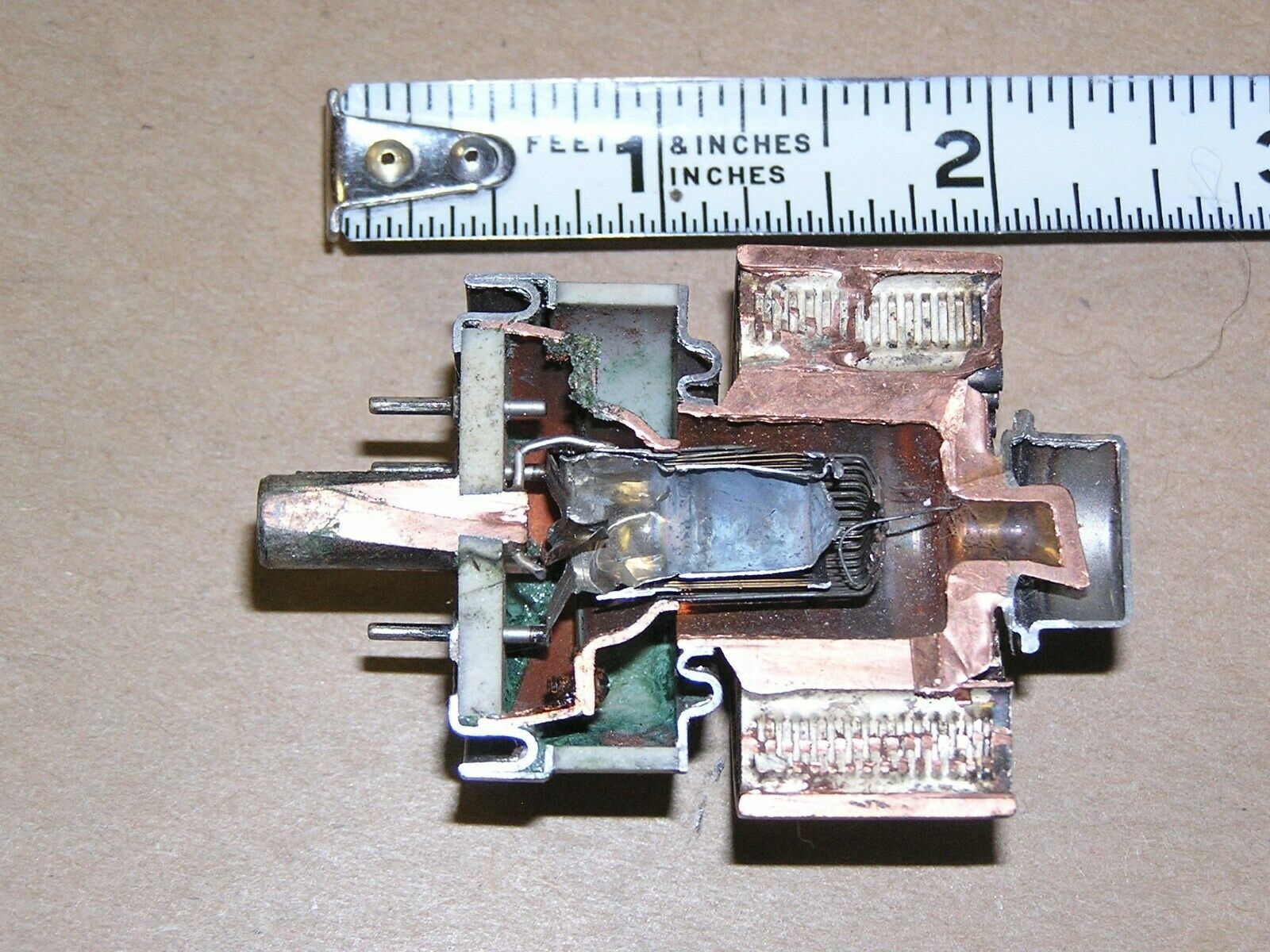

Лампа в разрезе
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

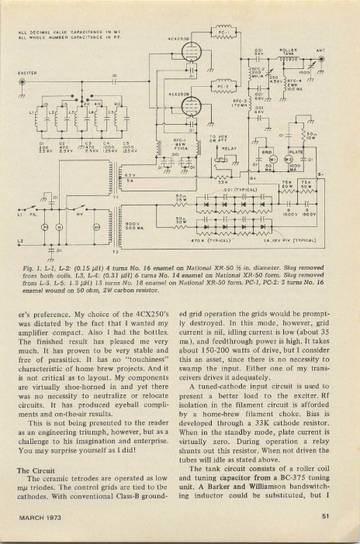

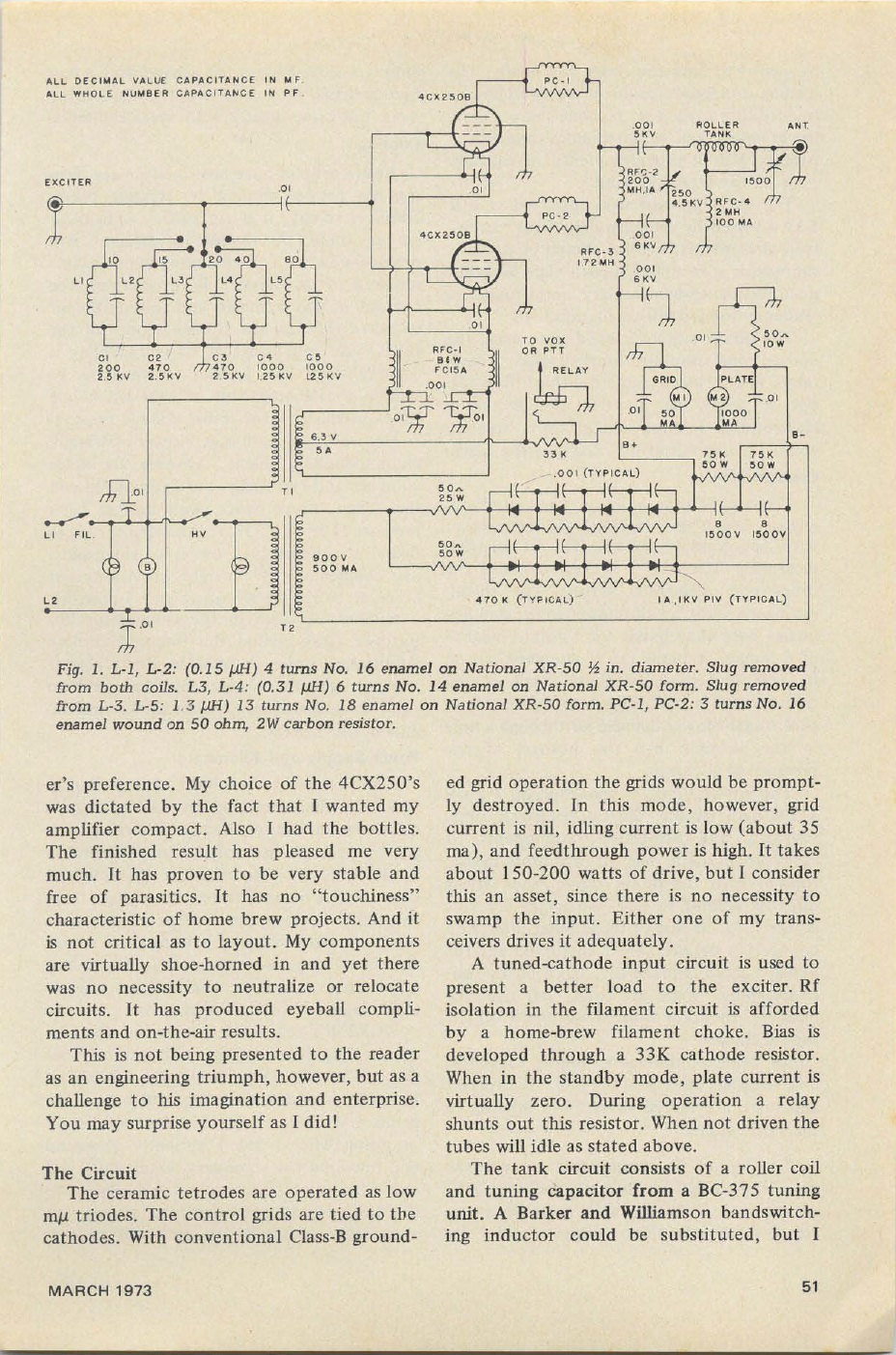

Одна из первых опубликованных схем на этой лампе. Триодный режим с общей сеткой.
Отредактировано UA0OAG (2020-04-27 19:13:32)
Схема на двух лампах, отдаст примерно 1 кВт мощности в нагрузку, но при этом на раскачку требуется 150-200 Вт. Получается очень плохо с КПД.
Это автор обосновывает тем, что если заземлить все же 1 -е сетки, то они будут очень сильно перегреваться и могут выйти из строя т.к. они очень слабые. Поэтому он соединил сетки с катодами и поллучил из тетрода два териода с очень низкой крутизной, очень тупые триоды.
Я считаю, что все же лучше делать схему с ОК. Проходная емкость лампы составляет всего 0,03 пФ, двух ламп 0,06 пФ. Это очень незначительная емкость, позволяющая лампам работать без самовозбуждения до очень высоких частот, поэтому не вижу я с данными лампами смысла переводить их в режим с ОС. С двумя лампами мощность раскачки будет всего 12 Вт, но это же куда лучше, чем 150-200 Вт.
Выходная емкость лампы, катод-анод всего 4,4 пФ, что также позволяет без проблем создать ВКС даже на 28 Мс.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Если приглядется, то как будто на схеме ошибка, сетка-катод по постоянке висит в воздухе. Но это просто лампа так прорисована, неправильно. У неё есть внутреннее соединение между нитью накала и катодом, как и у наших аналогов ГУ-70Б, ГС-36Б. И на самой схеме ошибок нет.
то как будто на схеме ошибка, сетка-катод по постоянке висит в воздухе.
Сама лампа не имеет контакта катода с накалом внутри лампы. Катод отдельно, а накал отдельно. Поэтому требуется в этой схеме сосединить катод и накал снаружи , тогда будет контакт сетки и катода с шасси через прибор.
На схеме такого соединения нет, конечно же ошибка.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
ГС-36Б и ГУ-70Б близки по ТТХ к этой лампе.
Была мысль сделать малогабаритный усилитель на ГС-36Б, с бестрансформаторным анодным питанием.
Для трансивера miniSW.
Интересно ,при анодном напряжении 1200 вольт (учетверение) ,ватт 300 можно будет получить ?

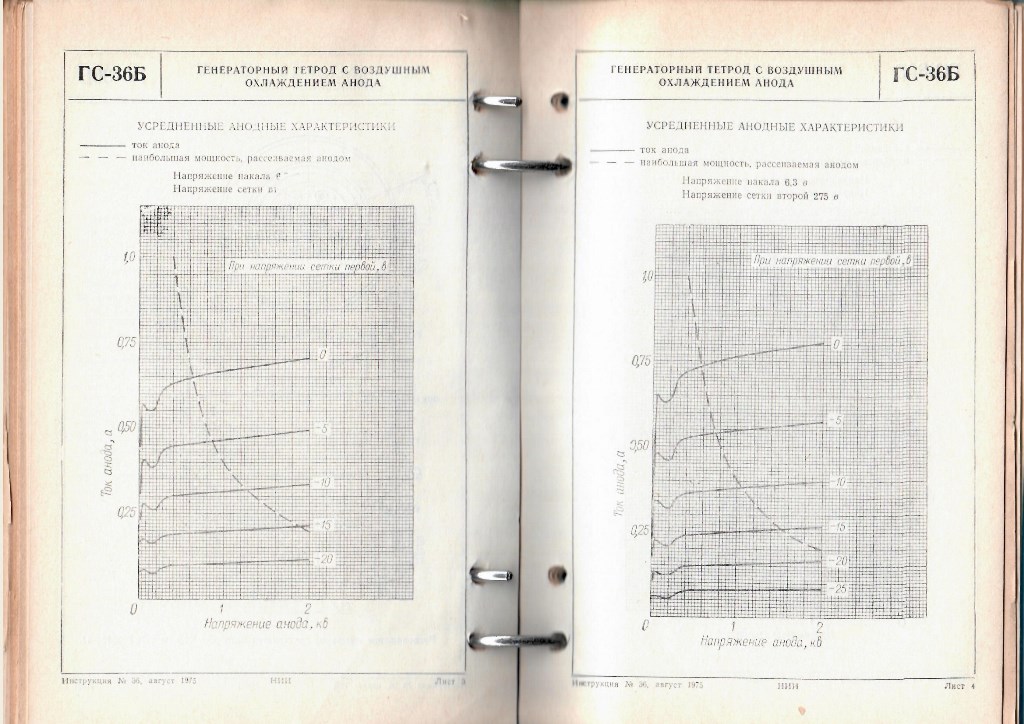

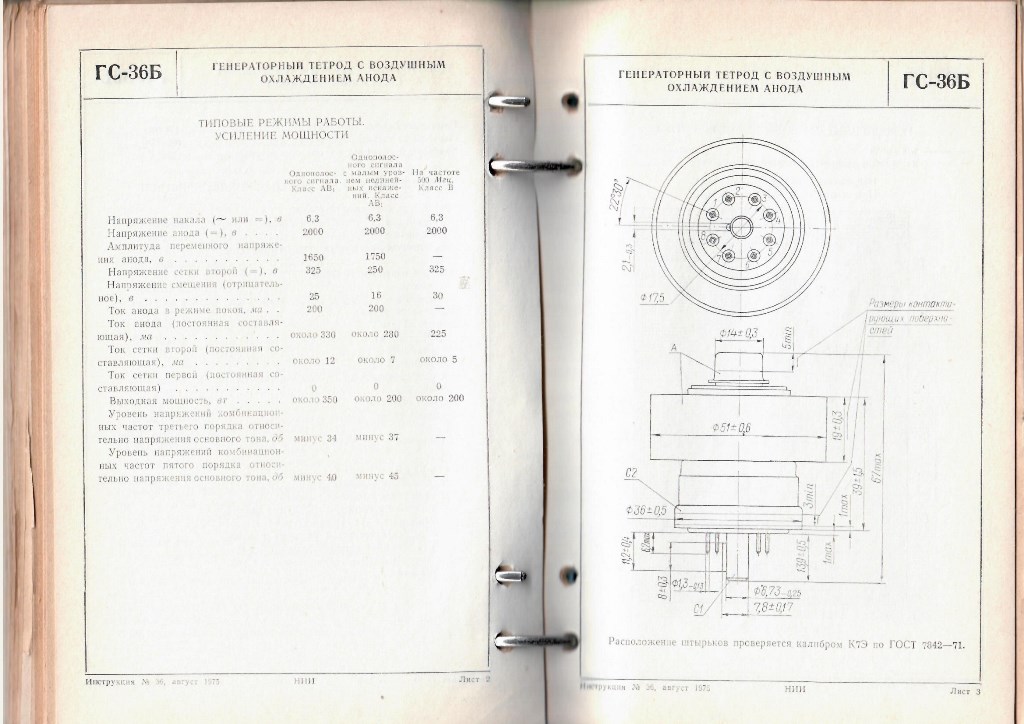

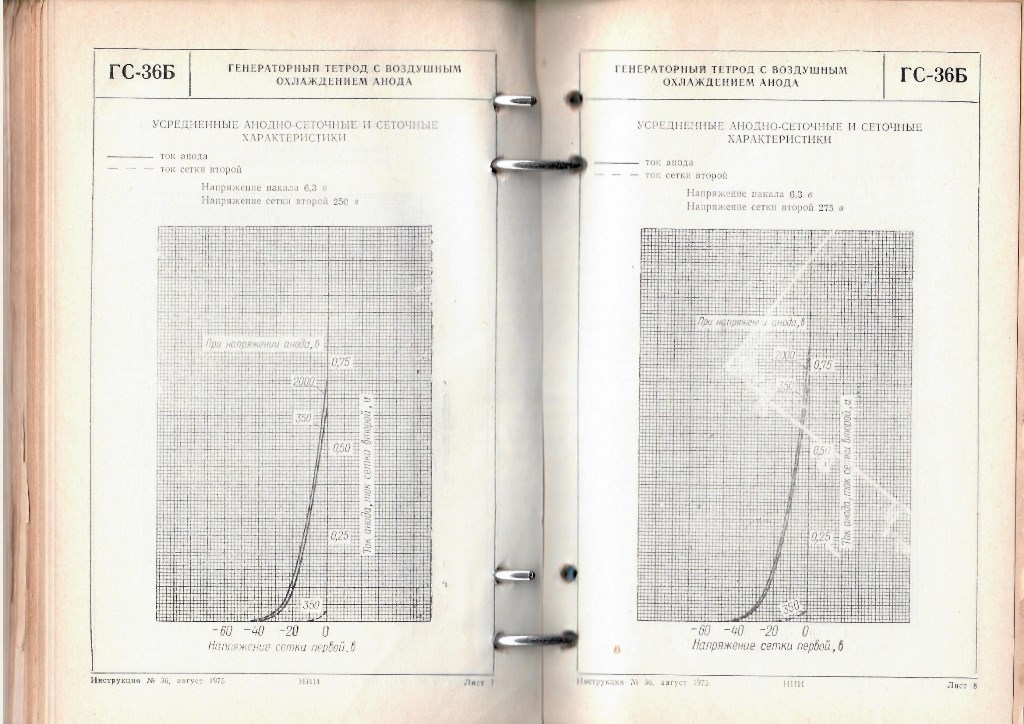

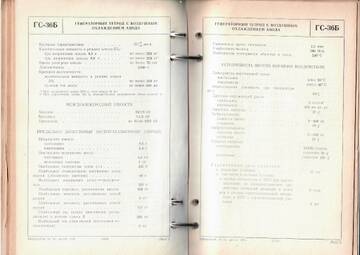

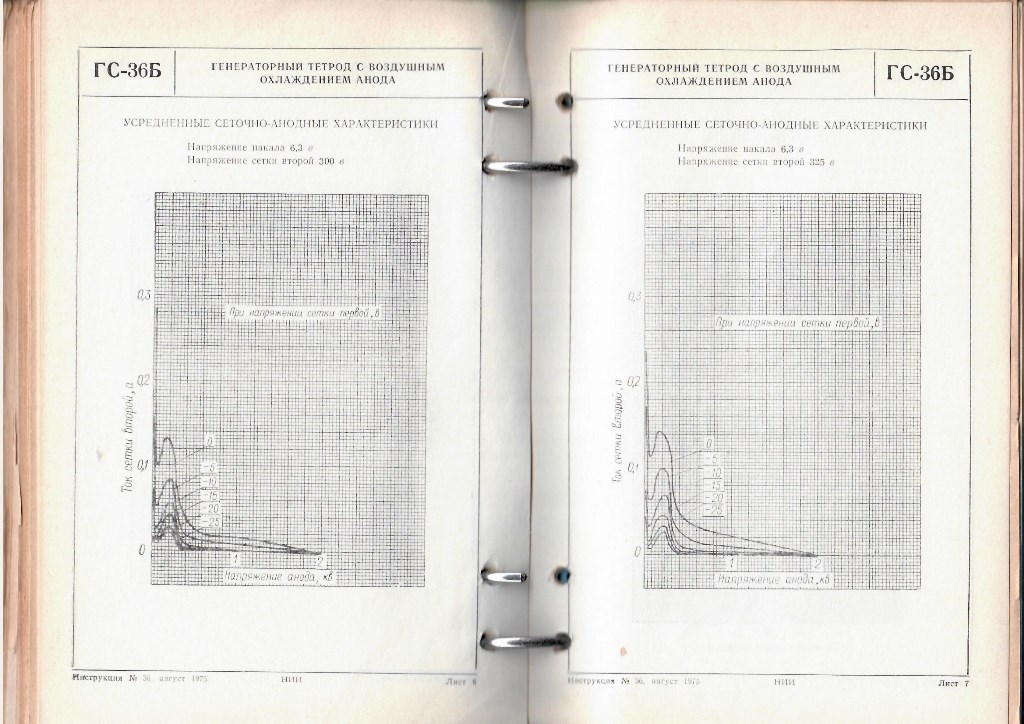

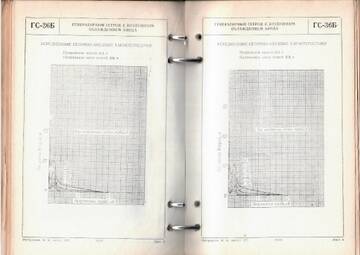

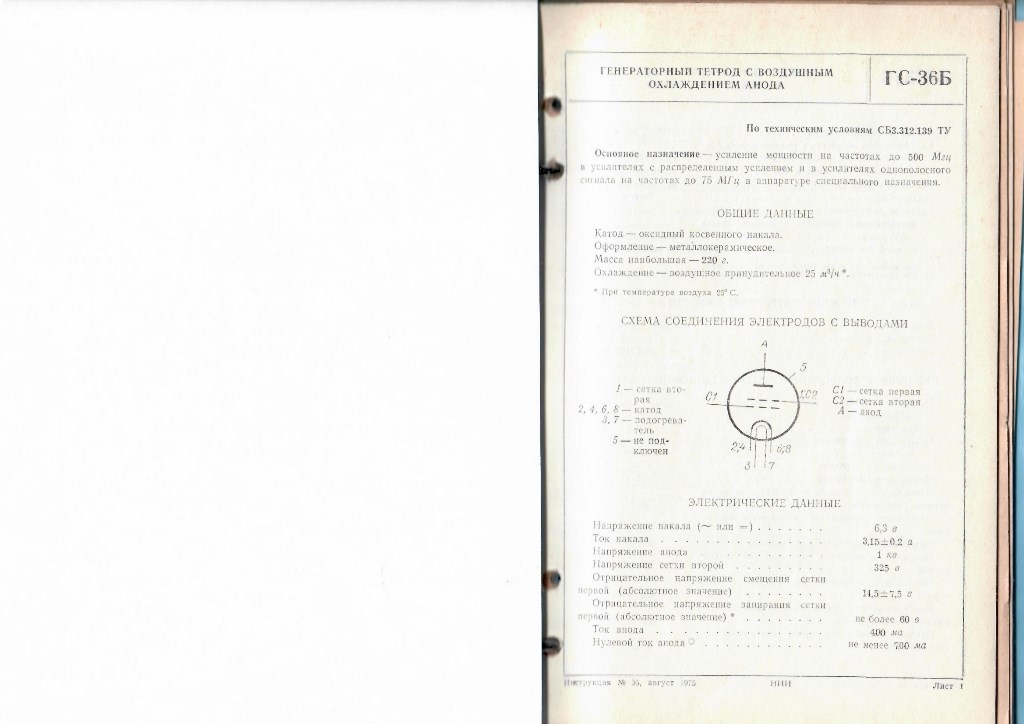

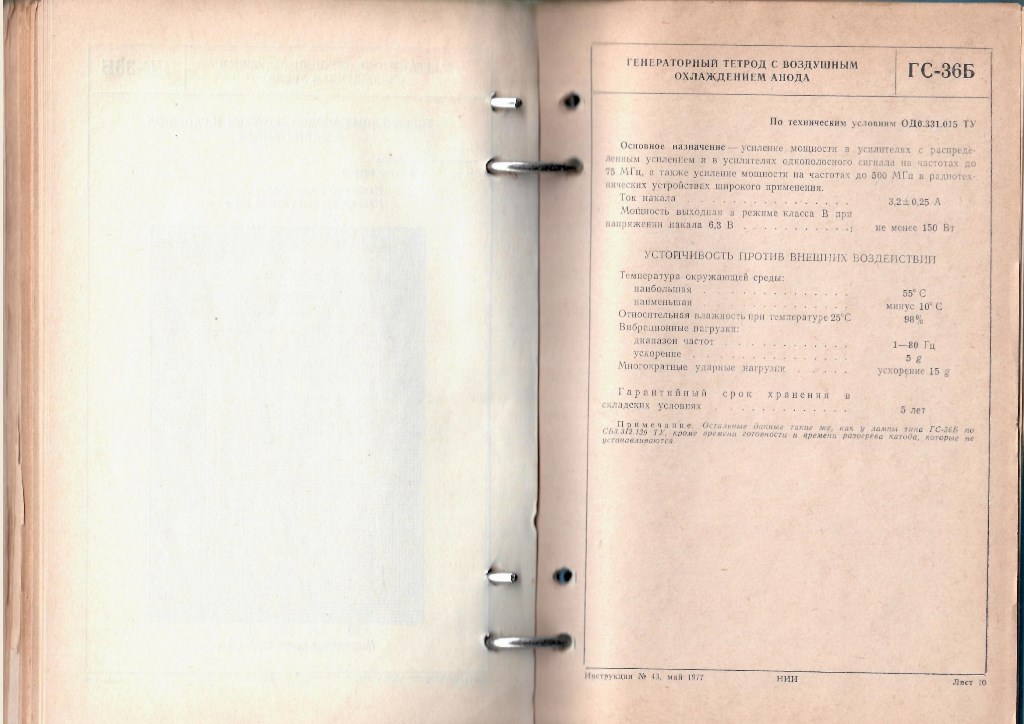

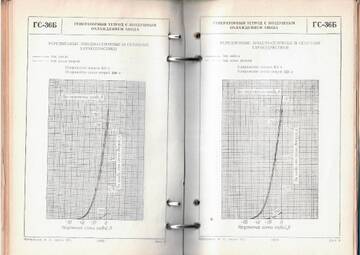

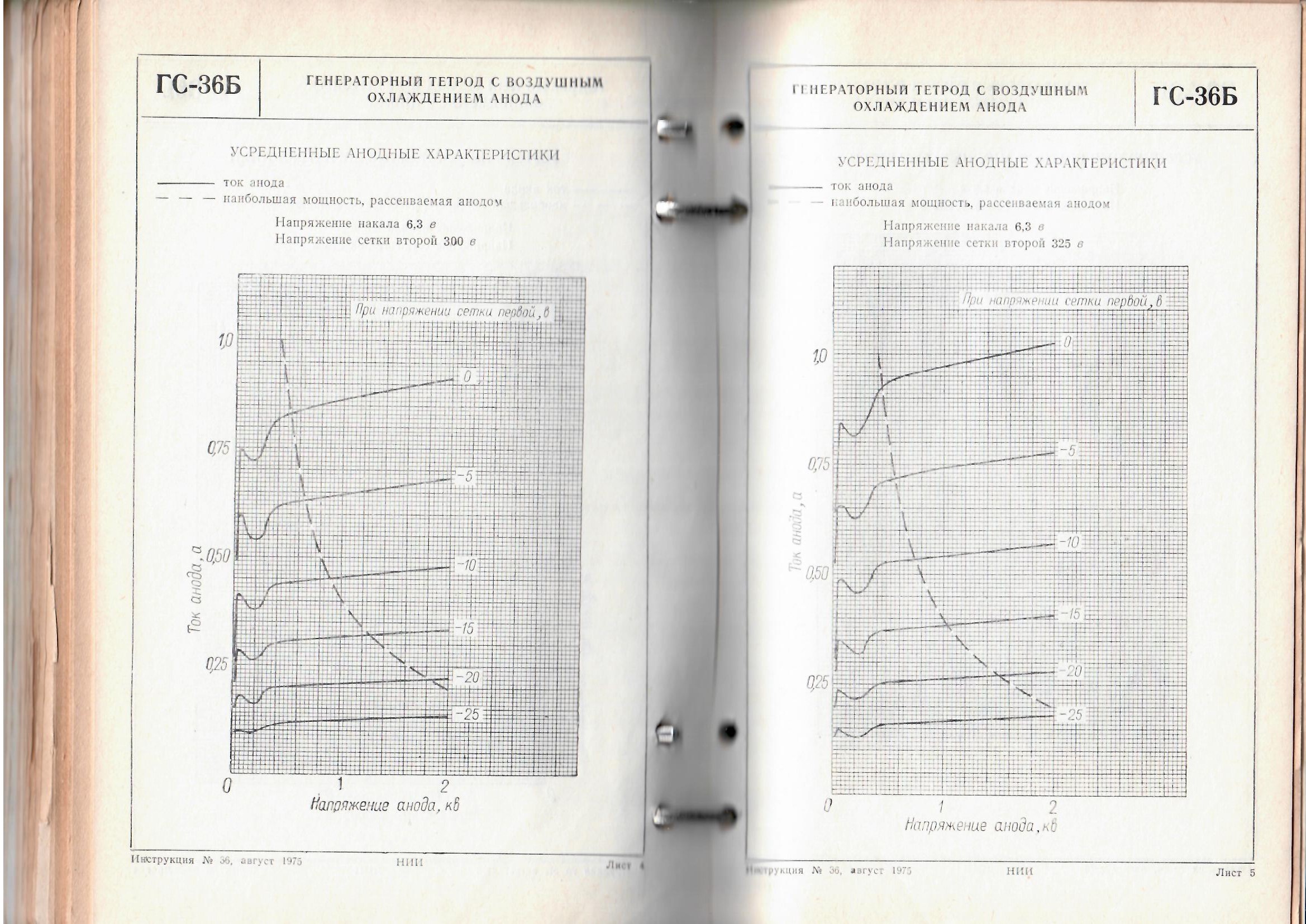

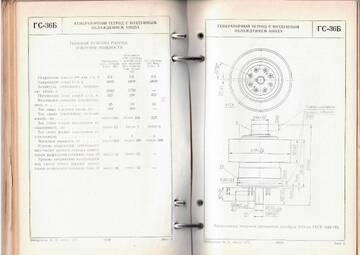

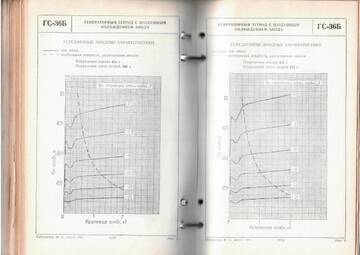

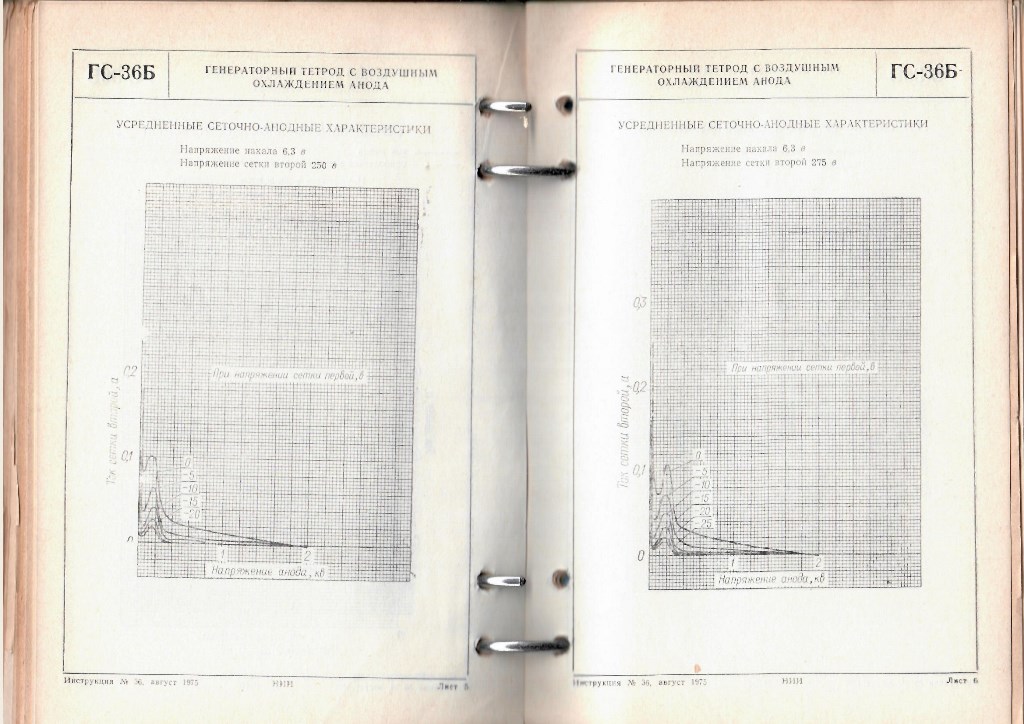

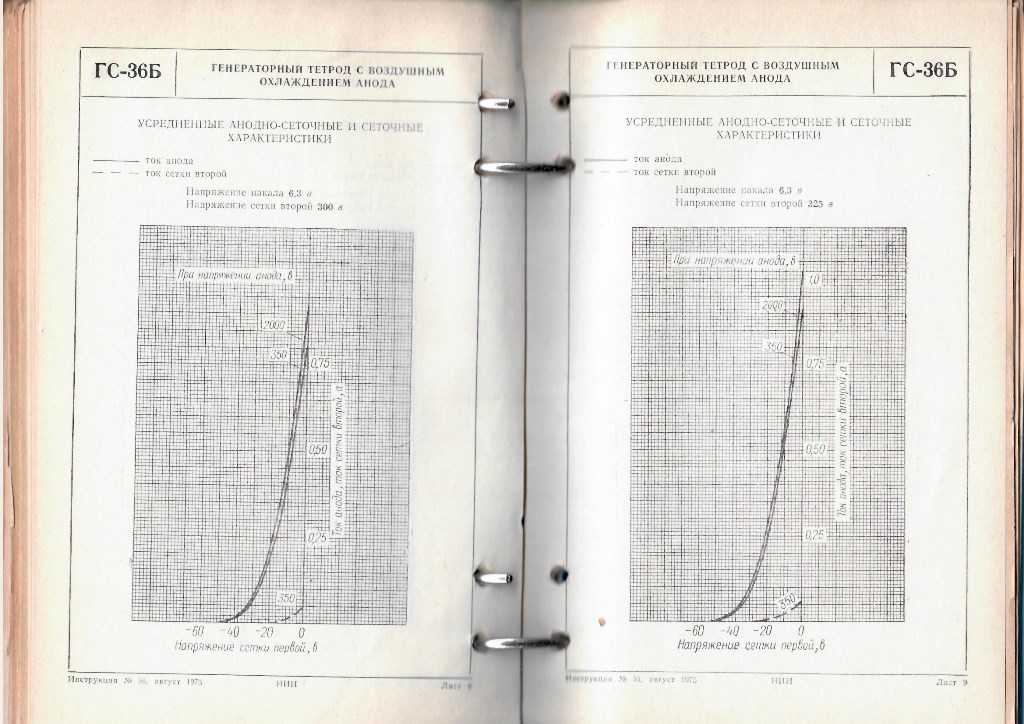

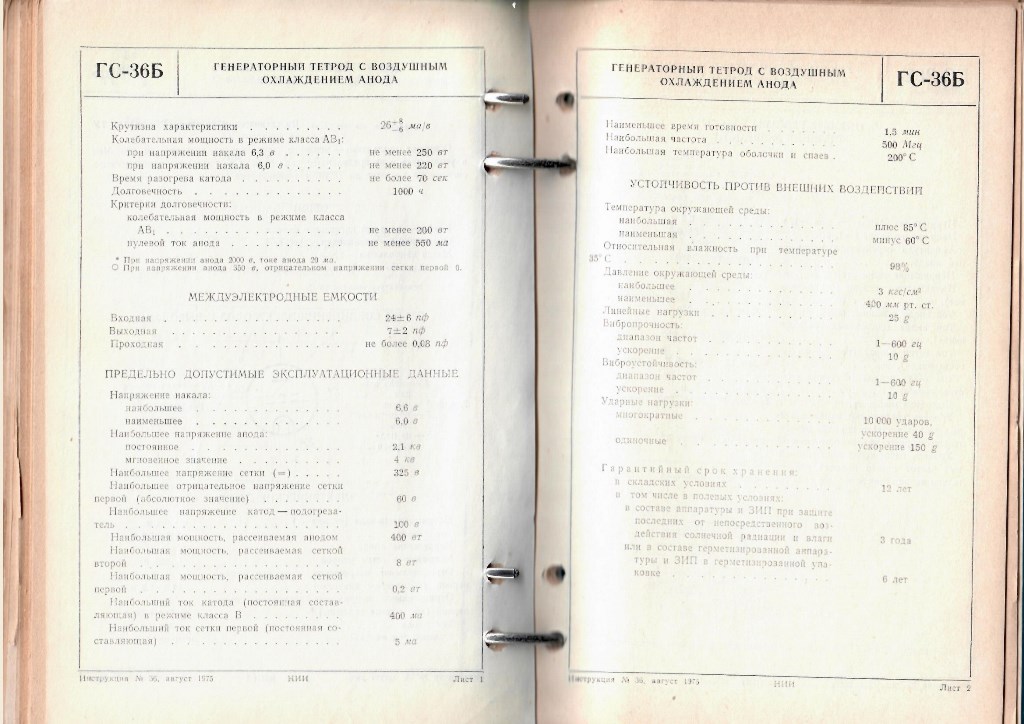

ГС-36Б
Хотел в помощь вам скинуть сканы из книги, не получается. Пишет инвалид при загрузке. Увы
RN7T ex UA6GV, RA6FOA
Можно на почту rv3ms@mail.ru, если получится.
Хотел в помощь вам скинуть сканы из книги, не получается. Пишет инвалид при загрузке. Увы
Попробуй закрыть форум. Затем открой его и сразу же загружай сканы. Должно получиться.
У меня тоже давно эта проблема. Если я долго держу открытым форум, 15-30 минут и дольше, то загрузить графику не получается. Но стоить закрыть форум и вновь войти на него и сразу загружать картинки, то все нормально.
Не знаю в чем причина, но именно так работает.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Была мысль сделать малогабаритный усилитель на ГС-36Б, с бестрансформаторным анодным питанием.
Для трансивера miniSW.
Интересно ,при анодном напряжении 1200 вольт (учетверение) ,ватт 300 можно будет получить ?
Просмотрел хар-ки лампы и могу сказать - нет.
При таком низком для лампы анодном, ток 2-й сетки будет превышать допустимое тепло сетки раз в 10. Поэтому надо лампе как минимум 1800 В.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Понял .Да ,надо тогда ушестеритель ,это куча конденсаторов..
Особо смысла нет тогда на одной лампе делать.
Да ,надо тогда ушестеритель ,это куча конденсаторов..
Именно так, Артур. Кондеров много, поэтому чтобы был хоть небольшой толк, надо параллелить ну хотя бы 2 лампы, а можно и 3 или 4. Тогда есть смысл.
У ламп относительно низкая выходная емкость, 5-9 пФ, поэтому параллелить можно, до 3 -4 ламп, чтобы обойтись без катушек нейтрализации на ВЧ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Попробуй закрыть форум. Затем открой его и сразу же загружай сканы. Должно получиться.
По пробую.
RN7T ex UA6GV, RA6FOA
Спасибо! 350 ватт при 2 кв анодного это не плохо! А с повышенной линейностью 200 ватт.
Отредактировано RV3MS (2021-01-18 06:54:42)
350 ватт при 2 кв анодного это не плохо!
Достаточно даже умножителя на 6.
А при 2300 В на аноде можно максимум снять 500 Вт. Дальше не даст слишком слабая упр. сетка.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Копался в инете про эти мелкие металлокерамические тетроды .
4CX250B =ГУ-70Б
4CX350А =ГС-36Б.
Так же нашел полное описание серийного усилителя на 4CX250B.
Странновато сделана входная часть. И уровень выходной мощности тоже странноват.
Вот по ссылке.
https://yadi.sk/i/oTYoiG7RB-f96w
Отредактировано RV3MS (2021-01-21 08:50:14)
Так же нашел полное описание серийного усилителя на 4CX250B.
Странновато сделана входная часть. И уровень выходной мощности тоже странноват.
Вот по ссылке.
Входная цепь - транс 1:3, который трансформирует 50 Ом в 450 Ом (3 в квадрате, в 9 раз)
На выходе транса на каждый диапазон контур.
Уровень выходной мощности 750 Вт подводимой, 500 Вт выходной в тлг. В тлф. указана РЕР подводимая 1000 Вт и выходная тоже пиковая 650 Вт.
Анодное 2200 В без нагрузки и 1800 В под нагрузкой 0,5 А.
2-я сетка работает без стаба, что вообщем то допустимо т.к. ток сетки очень небольшой и нестабильность будет невысокой.
Лампа работает совсем без тока 1-й сетки, поэтому в цепи смещения допустимы переменные резисторы.
Я думаю, что входную цепь проще сделать как делаем мы - П контура, резистор.
Да и в катоде резисторы переключать тоже излишество. Проще переключать смещение или же отключать экранное.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Лампа хорошая, но уж слишком высоковольтная. Намного лучше вариант с ГУ50. 4 лампы, анодное 900-1000 В и мощность практически такая же.
Единственное, что 4СХ250 работает до 500 Мс. ГУ50 не может так.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Анодное 2200 В без нагрузки и 1800 В под нагрузкой 0,5 А
Лампа хорошая, но уж слишком высоковольтная.
Да, Саша. Это точно
Сразу вспомнилось, сколько трансов от БП лабораторных гелий-неоновых лазеров ушли в мусор или перемотку. Ну а куда? Переменки за 2 кило, ток максимум 400 миллиампер..
Попались бы эти лампешки в руки... Тогда естественно, не сейчас
Но трансы были - мечта. С отменной межобмоточной и межслойной изоляцией.
У меня есть ГС-36Б ,надо будет на досуге сделать усилитель минимально возможных габаритов для выездной работы.
Тут рядом с моим QTH куча островов ,которые идут по программе Русский Робинзон .У каждого свой номер.
Народ постоянно просит с них поработать .
Надо собрать комплект выездной аппаратуры ,чтоб было проще все с катера таскать на берег.
Трансиверы мелкие есть ,IC-706MK2G, еще miniSW-шка есть.
Ватт 300-400 хватит,у меня бензогенератор на 1,2 квт.
Вдобавок усилитель будет как тюнер ,тот же Icom сбрасывает мощность, если ксв больше 1.5 .
Плюсы в этих мелких металлокерамических тетродах вижу такие .
Нет проблем с ВЧ диапазонами .И простейшая ,не требующая переключений входная часть.
Малые размеры с небольшой турбинкой.В бестрансформаторном варианте можно уместить все в компактный корпус.
Да,будет шуметь ,но все равно в наушниках сидеть .
Отредактировано RV3MS (2021-01-22 05:22:22)
Попались бы эти лампешки в руки... Тогда естественно, не сейчас
Это да, лампы эти - что-то среднее по мощности, между ГК71 и ГУ81.
У меня есть ГС-36Б ,надо будет на досуге сделать усилитель минимально возможных габаритов для выездной работы.
Хороший вариант для работы на выезде. Небольшой, легкий, мощный, не требующий большой раскачки и мощного генератора.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А панелька одинаковая как на ГУ-74Б?
А панелька одинаковая как на ГУ-74Б?
Для какой лампы? 4СХ250В?
