Хороший моделировщик, но есть у него особенность при моделировании схем умножения переменного напряжения.
Правильно нарисованная схема СМ отказывается моделировать правильно, результаты неверные. Что делать?
У меня получается хорошо, если после открытия схемы или окончания создания новой схемы, нужна первоначально:
1.Идем в Инструменты(кнопка с ключем). Жмем левую нижнюю кнопку Тransient/Fourier. Ставим галочку UIC, Фурье выкл.
В нижние два окна, вводим 125(кол-во циклов) и ниже вводим 50. Обязательно жмем Enter, а не ОК. Окно исчезает. Жмем Run Analyses.
Эту процедуру следует делать каждый раз при открытии модели перед запуском анализа, если СМ был закрыт до этого.
Ну и конечно нужно соблюдать шкалы, слева красным.

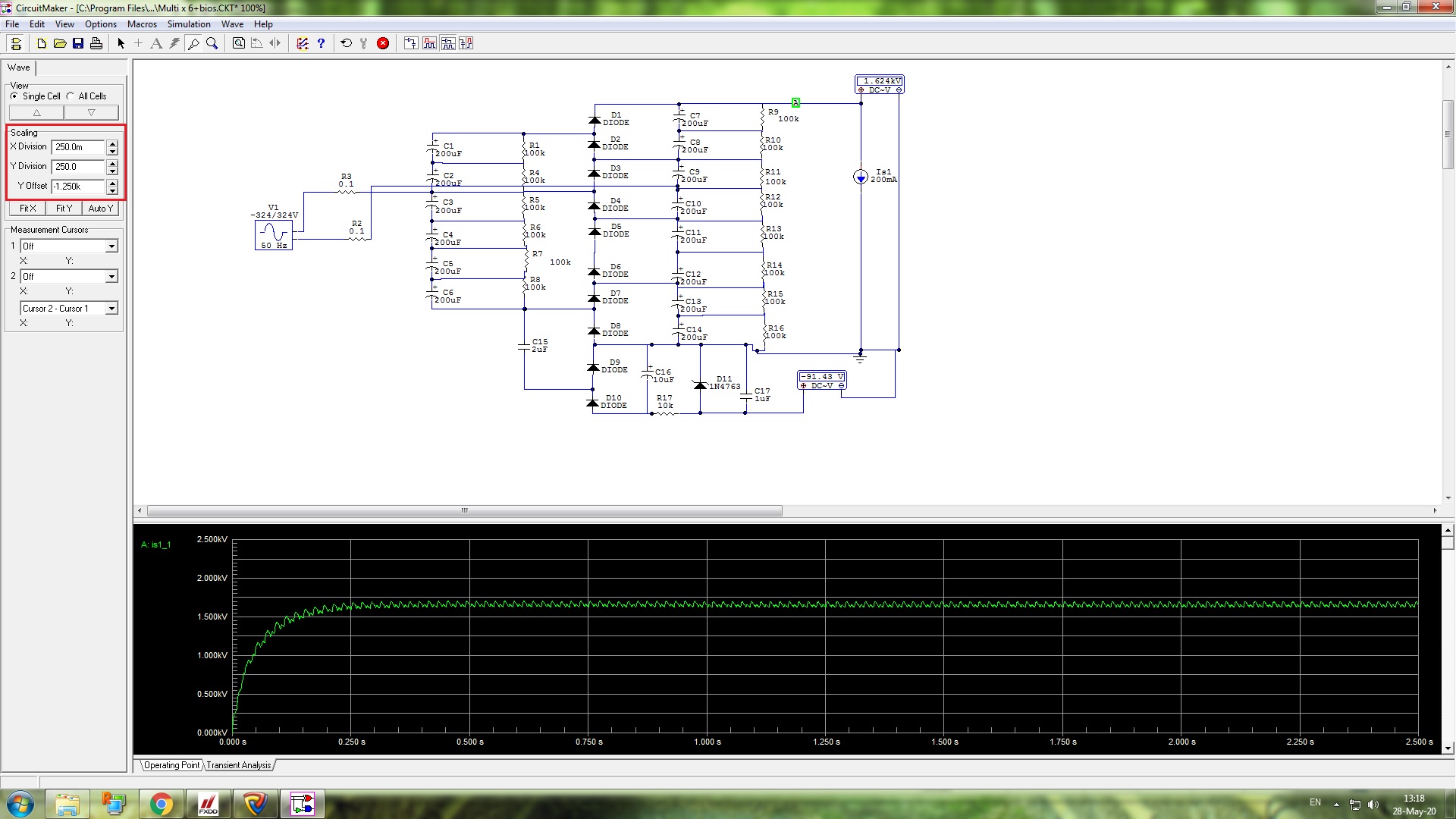

Пример умножителя на 6.
