Предстоит помочь моему товарищу радиолюбителю "поставить на ноги" имеющийся у него блок УМ от Р-137 с лампой ГУ-43б :
ТТХ :
20,0 – 59,999 МГц
Мощность передатчика – не менее 900 Вт
Есть анодный блок питания,
Есть, такой же как анодник по размерам, блок выпрямителей служебных напряжений...

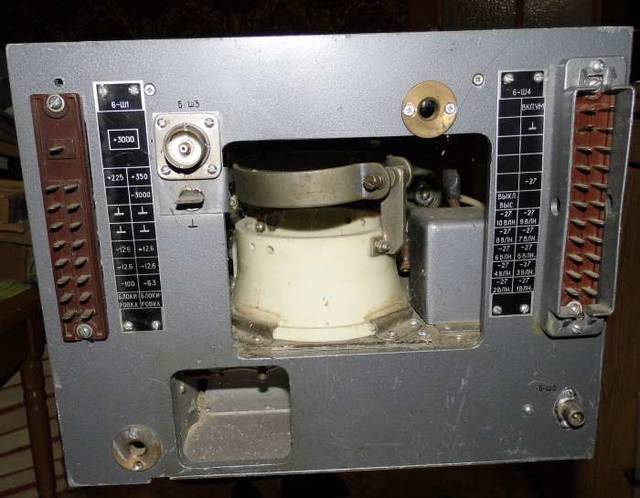

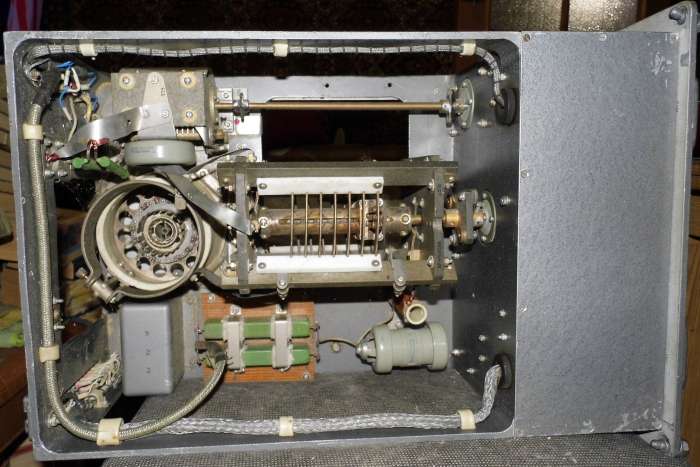

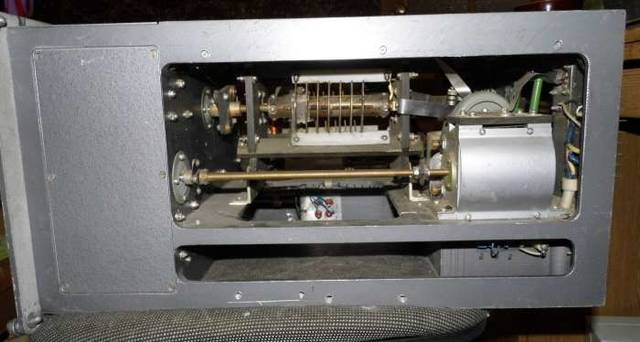

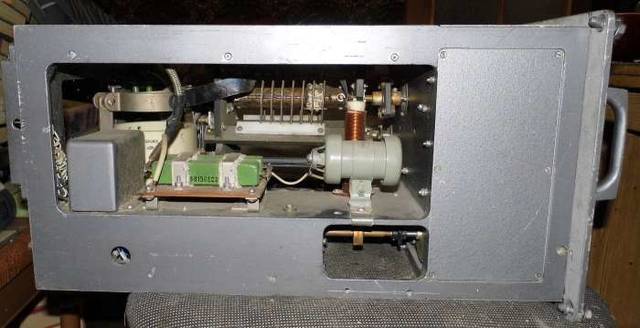

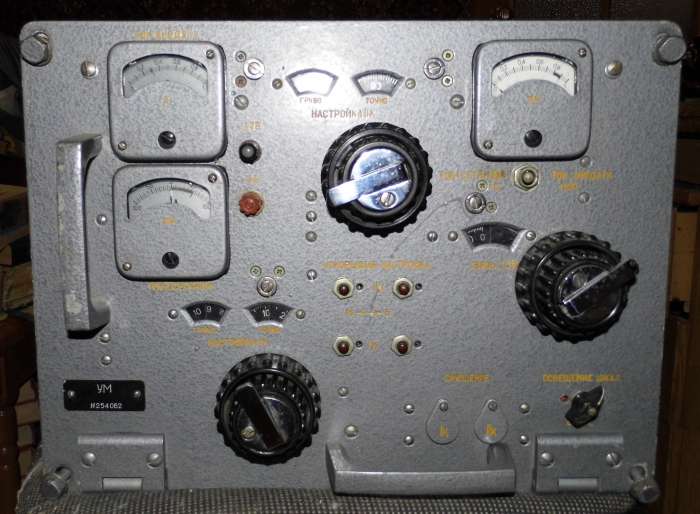

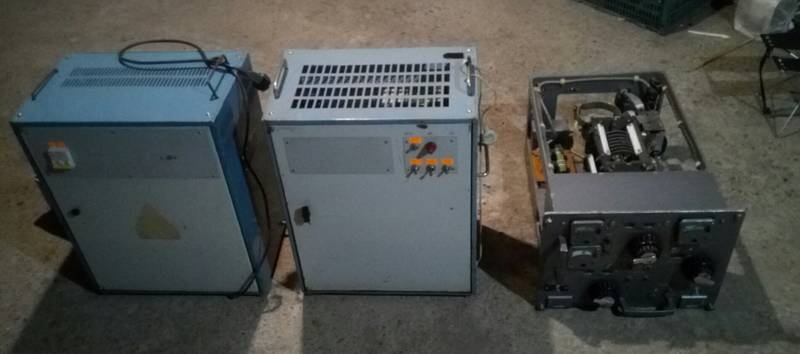

Чтобы было понятно об чем идёт речь, фоты :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Задача #1 :
запитать УМ Р-137 в таком виде как есть,
проверить как он будет работать на 21, 24, 28 и 50 МГц,
проверить, а не заработает ли он на 14 и 18 Мц !?
возможно придётся убрать драйвер,
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Задача #2 :
Попытаться как то добавить в УМ от Р-137 диапазоны 10, 7, 3,5 МГц ...
а пока пойду ка я искать документацию на блок УМ....
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
проверить как он будет работать на 21, 24, 28 и 50 МГц,
50 Мс скорее всего будет очень тяжело, если вообще реализуемо да еще и с ГУ43Б.
Попытаться как то добавить в УМ от Р-137 диапазоны 10, 7, 3,5 МГц ...
Это будет вполне реализуемо, если только есть место свободное.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
проверить, а не заработает ли он на 14 и 18 Мц !?
Не заработает. Проверено. Особенно если с родным драйвером.
А на 50 МГц 1,5 кВт легко.
Почитать: https://www.qsl.net/i0jx/russian.html .
Почитать: https://www.qsl.net/i0jx/russian.html .
спасибо !
товарищ Тони I0JX предлагает сделать два диапазона 50 и 1,8 МГц :
сделать входные цепи так :
УМ два отдельных входа, один для 50 МГц, а другой для 1,8 МГц.

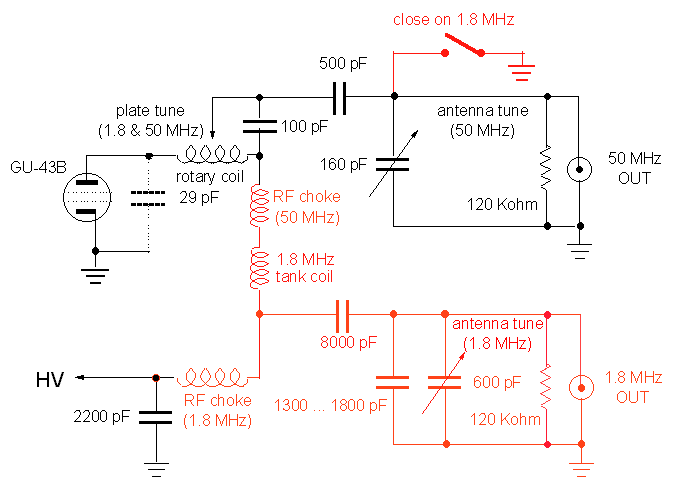

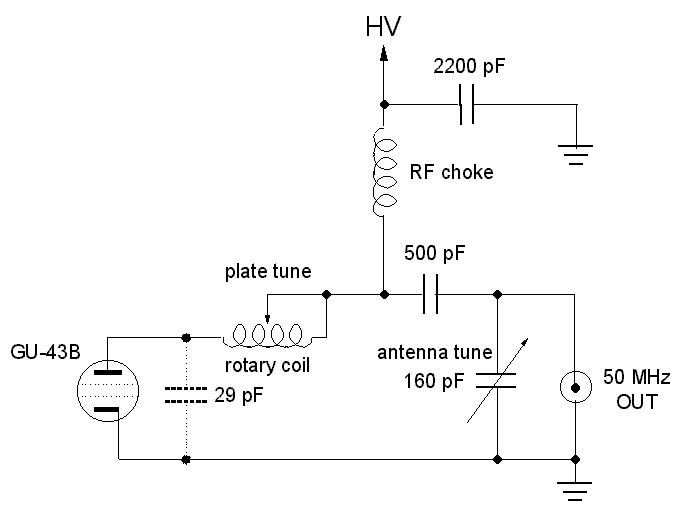

он срисовал схему ВКС :
и предлагает добавить диапазон 1,8 МГц :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Последовательное питание анода со всеми его прелестями.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

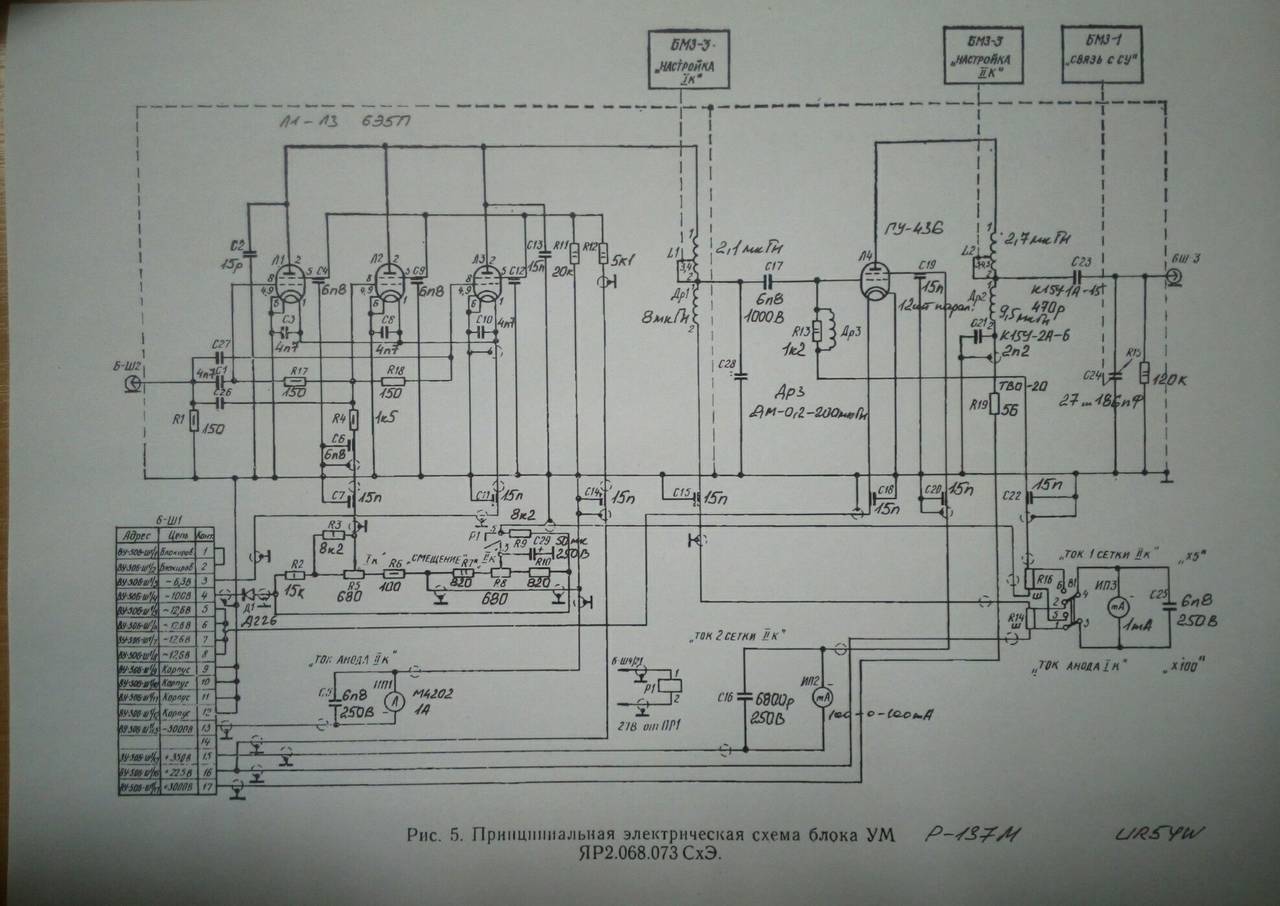

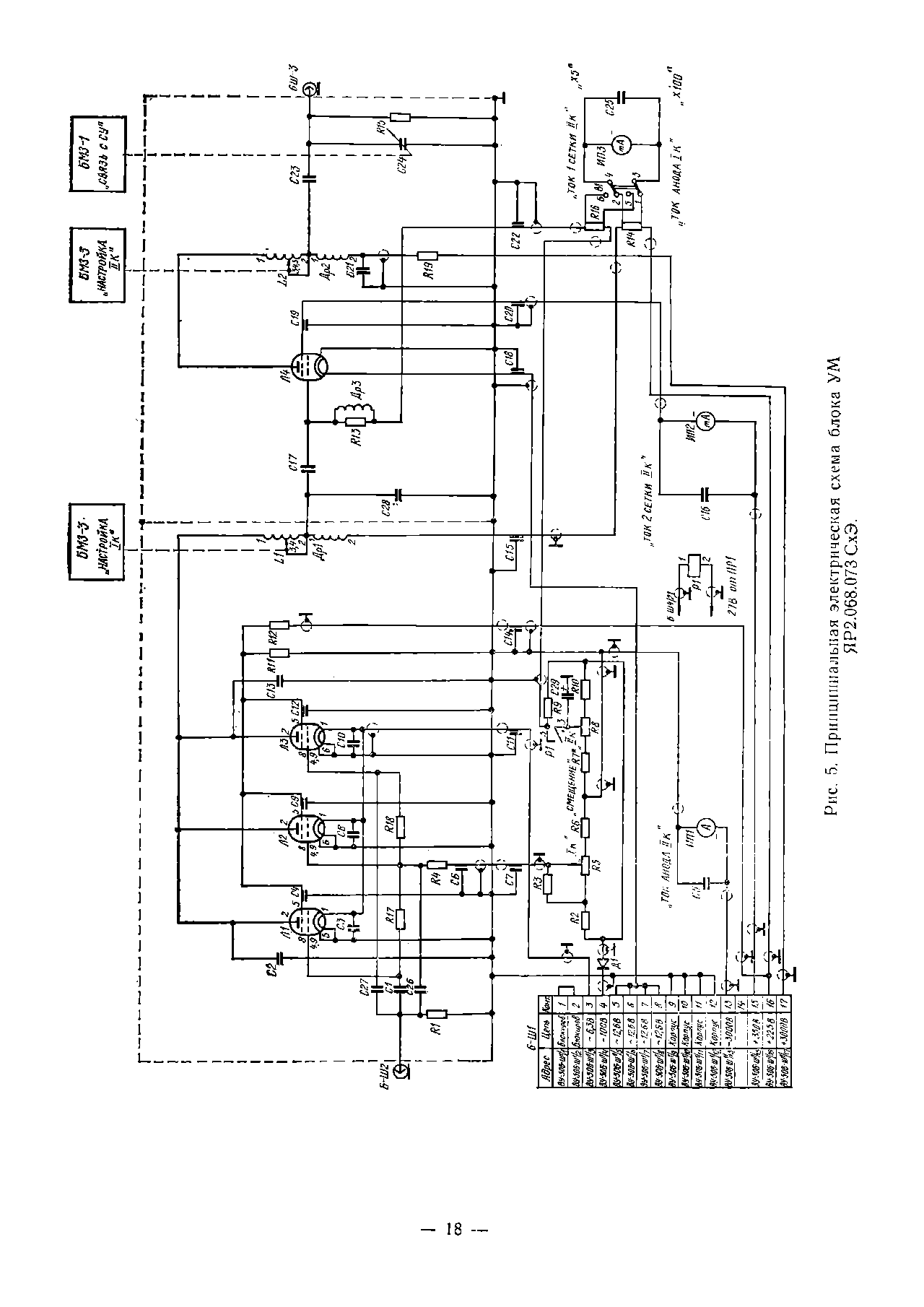

Блок УМ Р-137М, схема :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

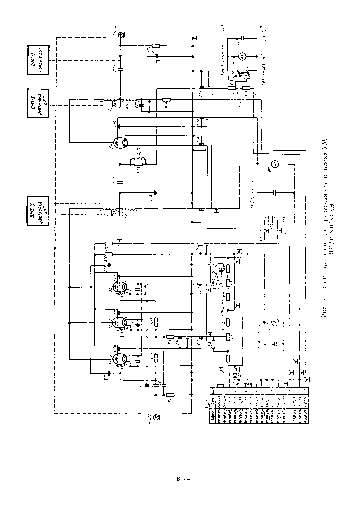

Блок УМ Р-137М, схема :
Подписал номиналы :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

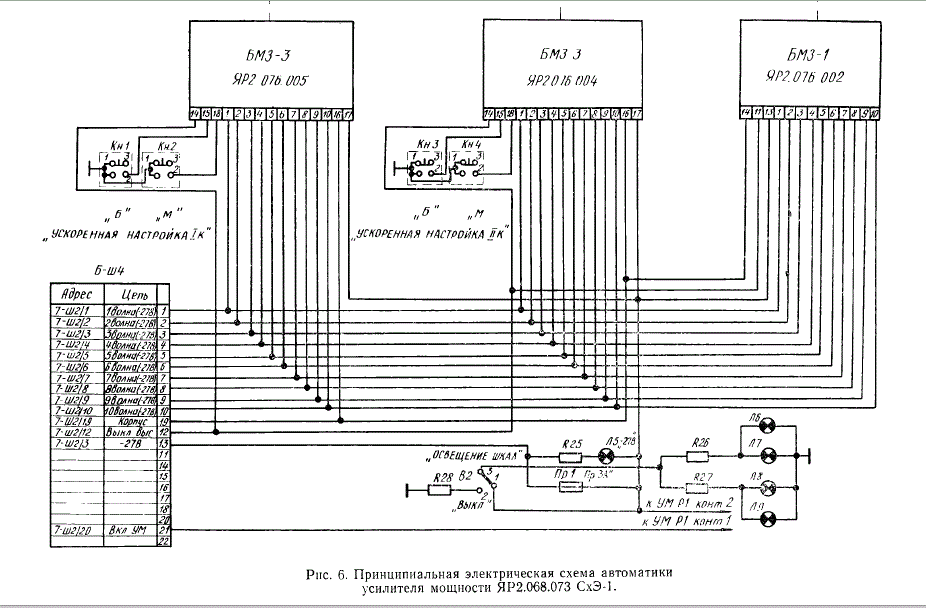

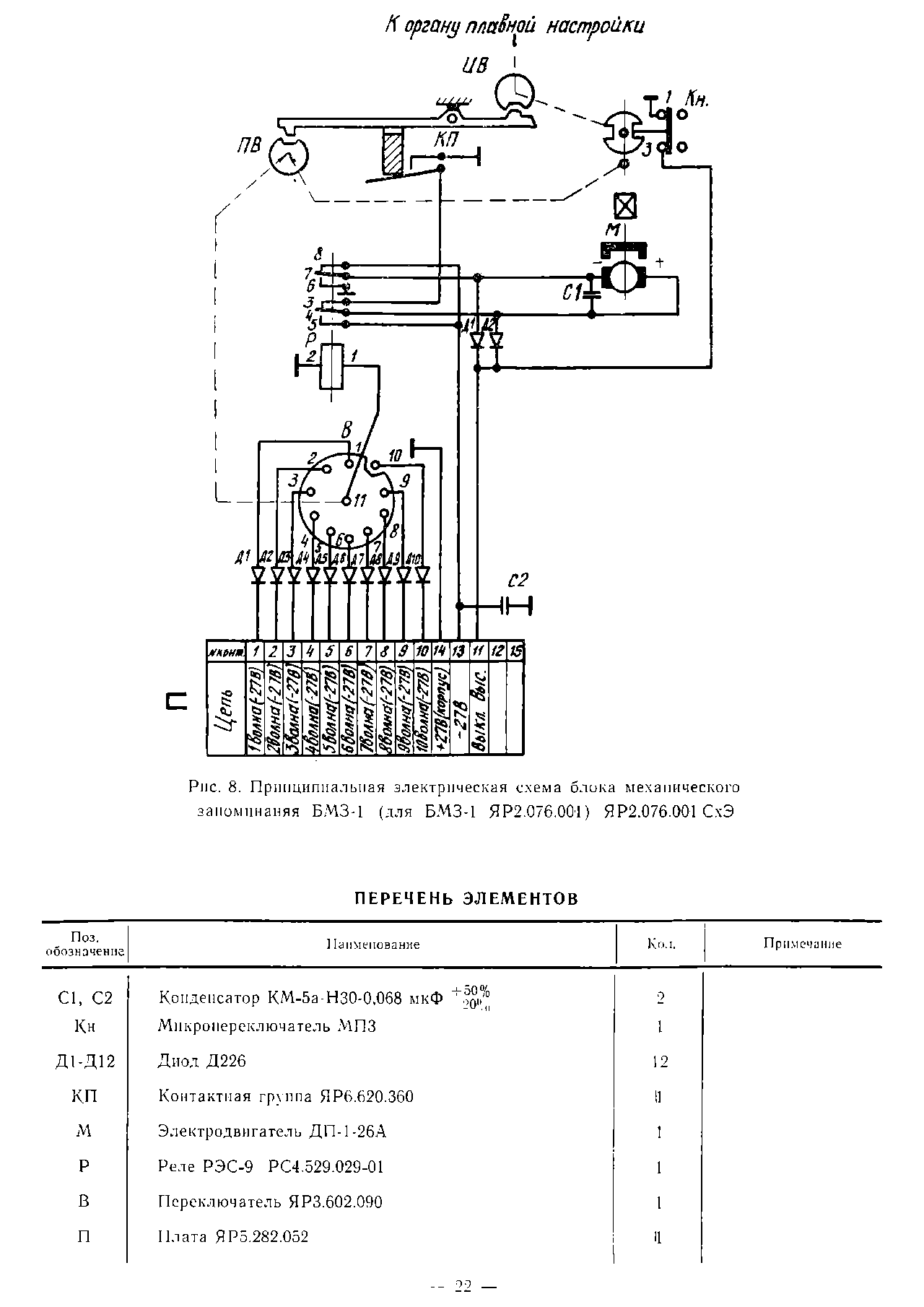

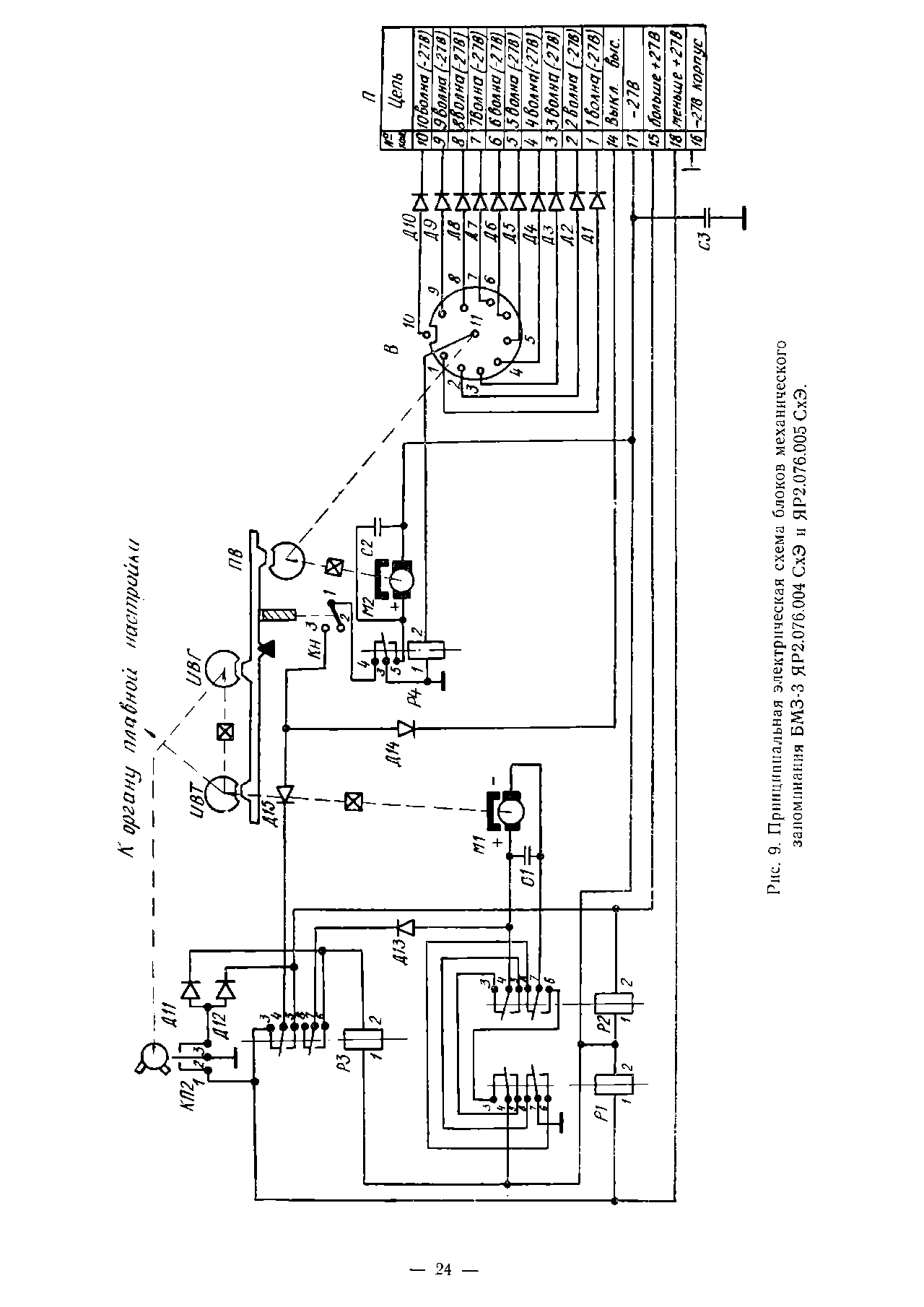

Блок УМ Р-137М, схема автоматики :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

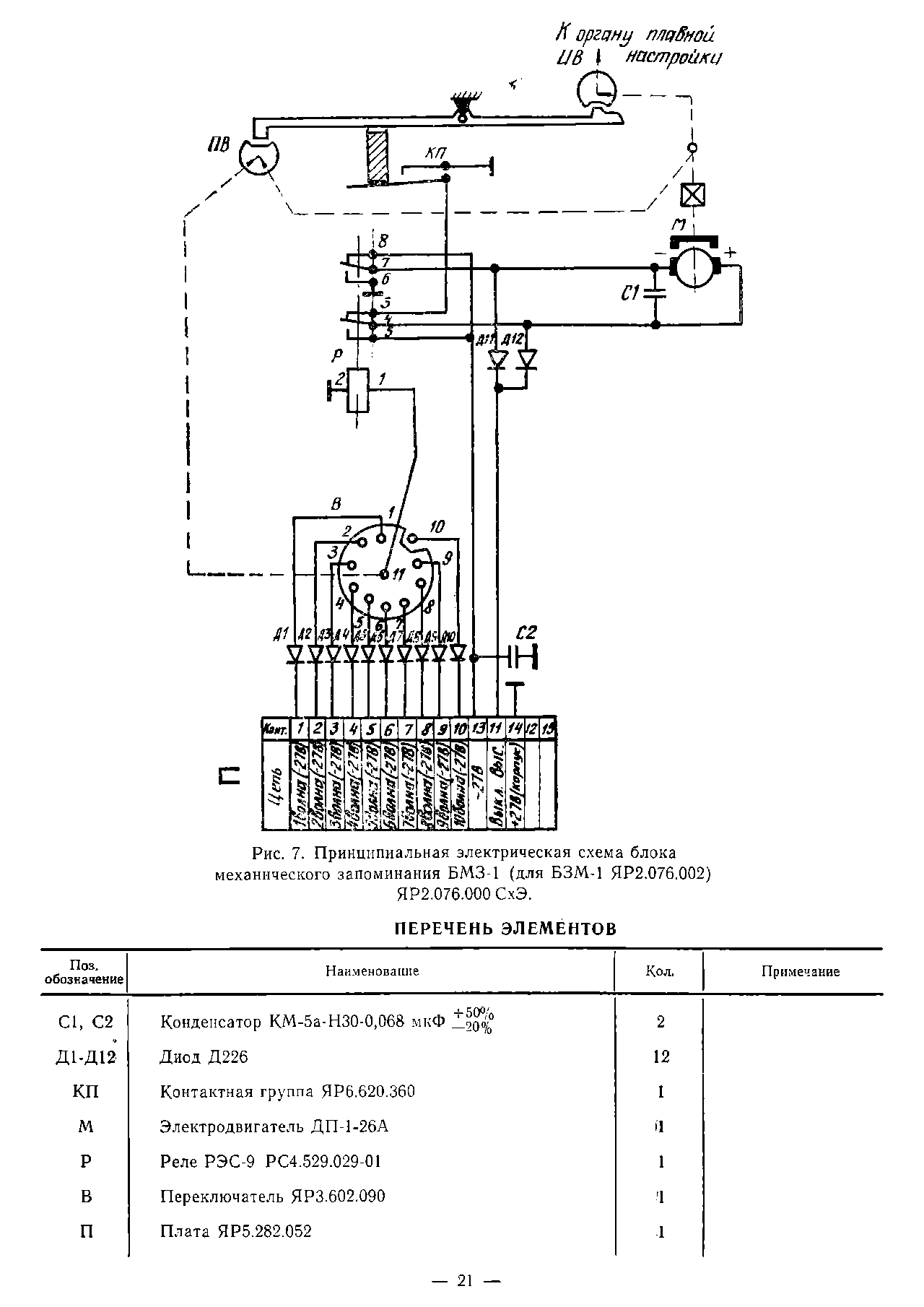

Блок УМ Р-137М, схема автоматики :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

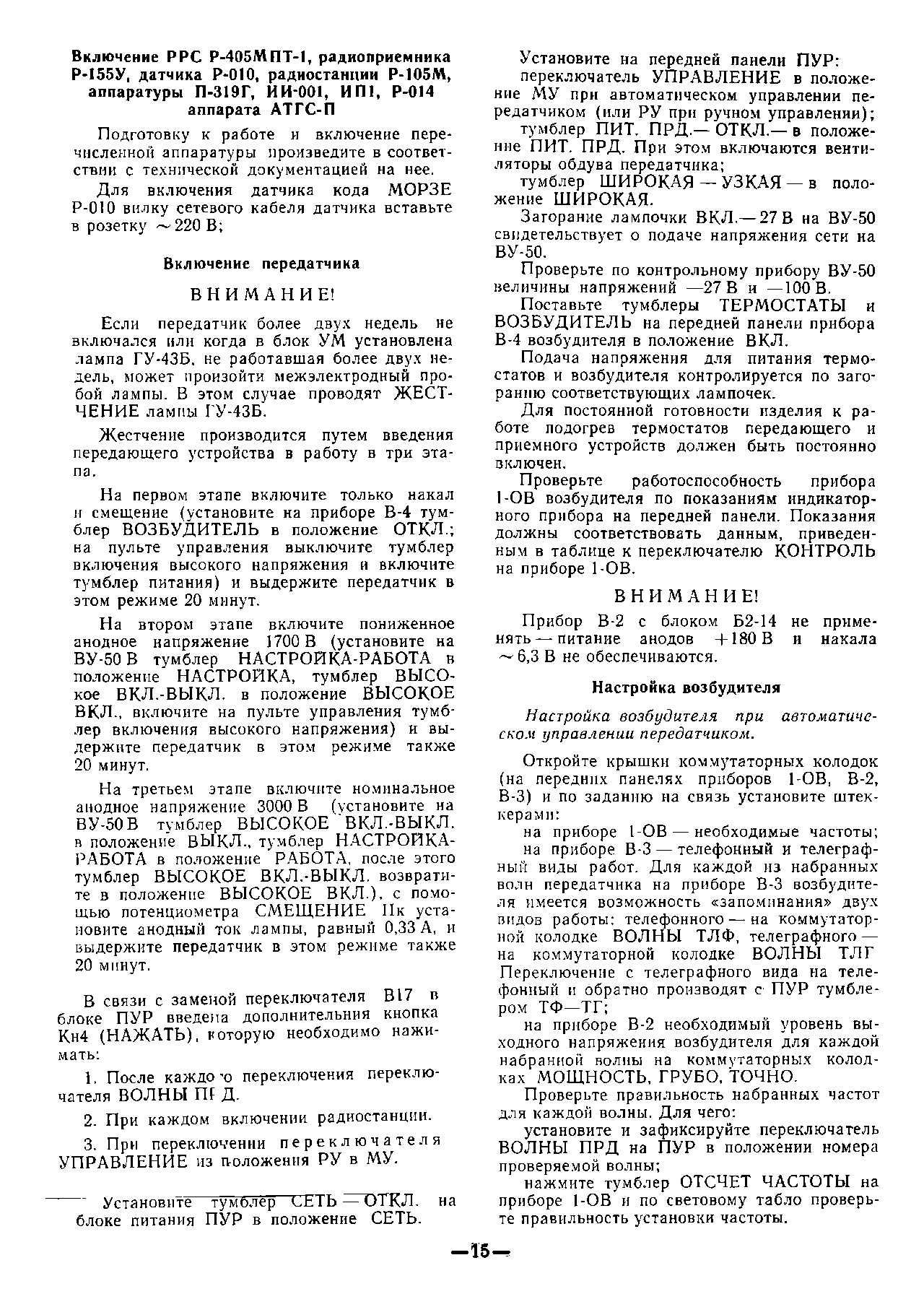

Жестчение лампы :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

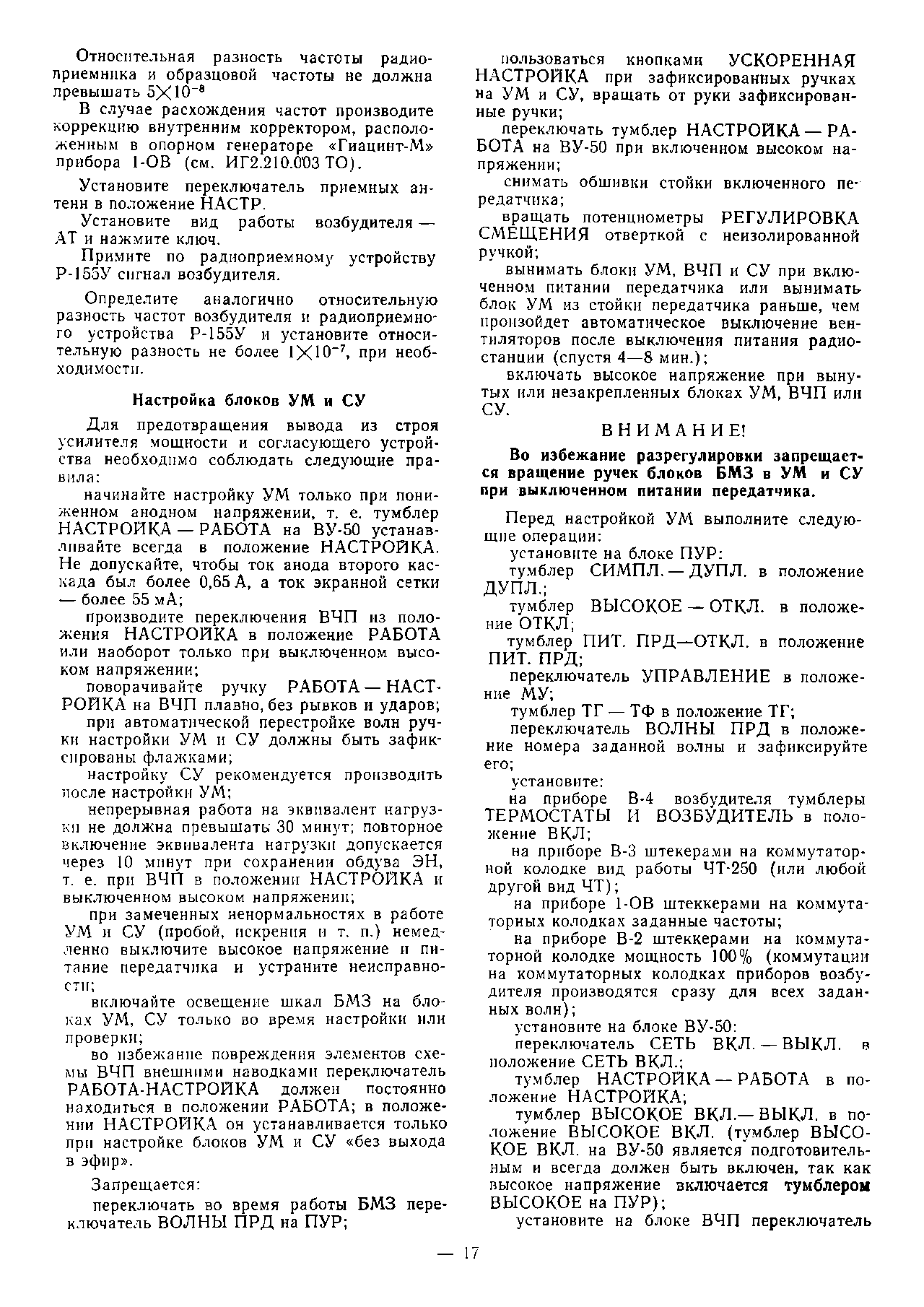

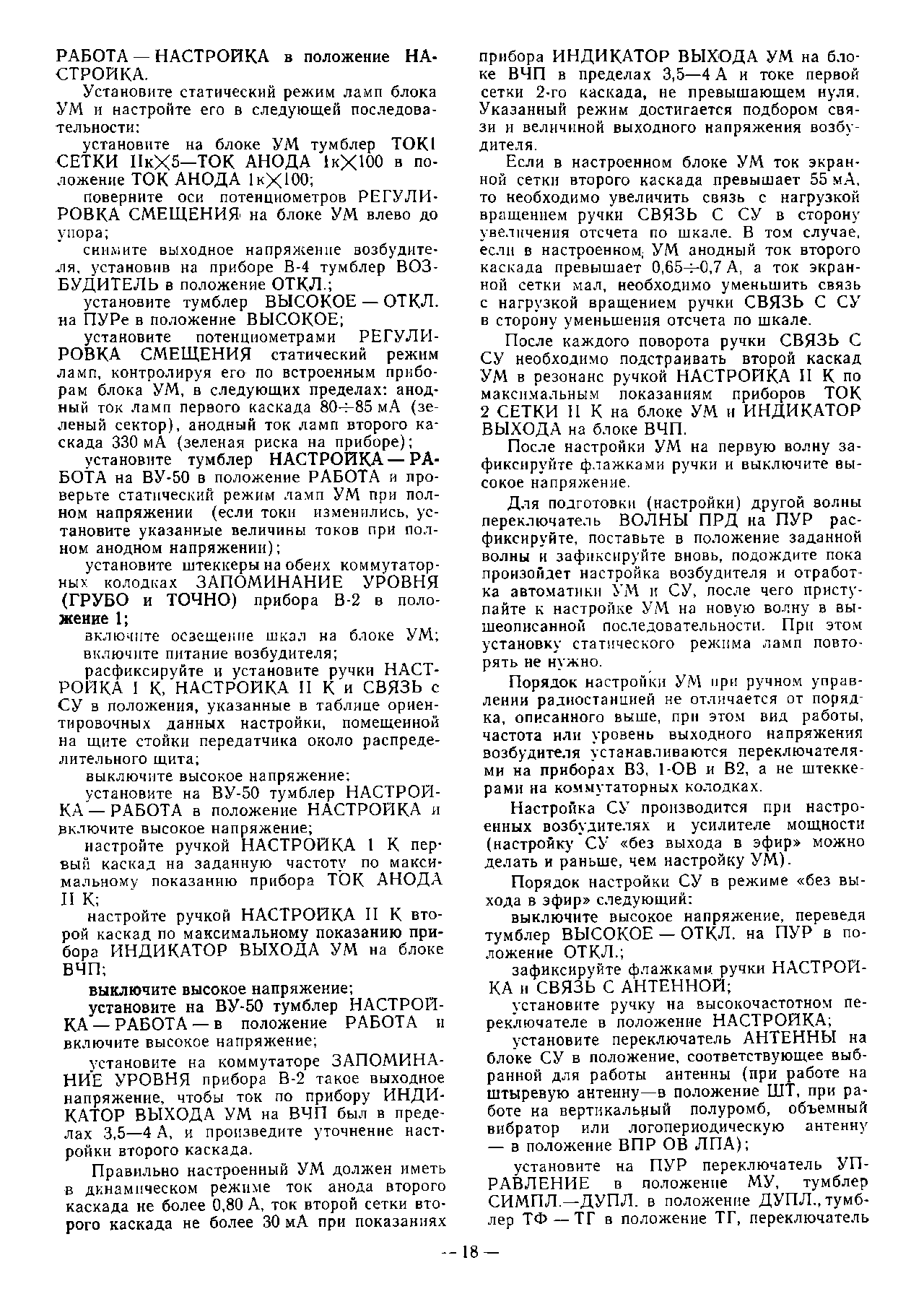

Настройка УМ :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Настройка УМ :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Василий, если будете использовать на 50 МГц, при полной вых. мощности, следует учесть что в состав Р137 кроме УМ входит ещё и СУ.
П-Контур в УМ неоптимален, приемлимая фильтрация обеспечивается только с СУ. Особенно "опасно" гонять голый УМ на пределе используя родной драйвер на 6Э5П. Его очень легко перекачать. Поэтому если СУ отсутствует надо делать хотя-бы для 6-ки PL-контур. При этом диаппазоны 21-24-28 не пострадают. И от драйвера лучше отказаться.
Василий, если будете использовать на 50 МГц, при полной вых. мощности, следует учесть что в состав Р137 кроме УМ входит ещё и СУ.
П-Контур в
Спасибо !

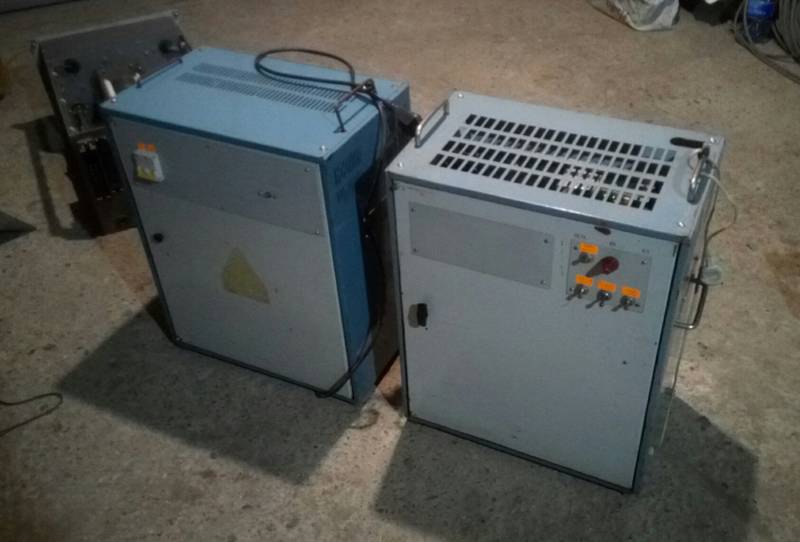

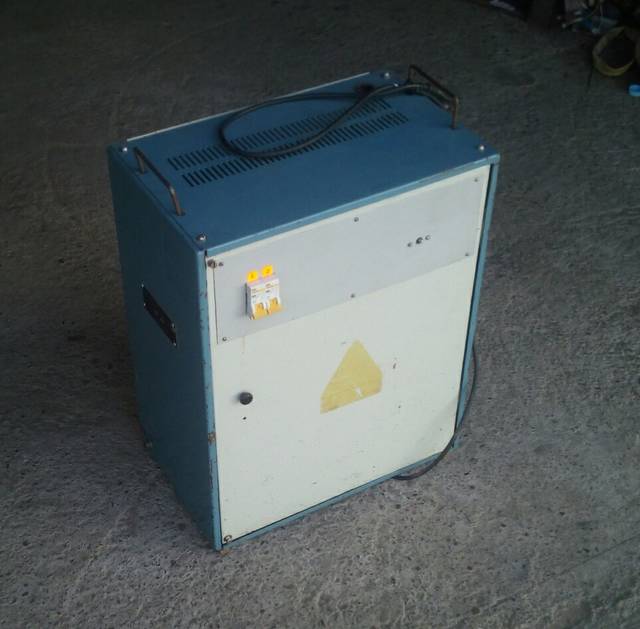

Есть анодный блок питания,
Есть, такой же как анодник по размерам, блок выпрямителей служебных напряжений...
Синий - анодник,
Серый - накал, сетки, автоматика,
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Я использую такую станцию на 6 метров, для работы через луну.
1,8 квт при входной мощности в 0,000...вт. Качаю сан сдром. На регуляторе мощности сан сдра при 20вт макс вых мощности всего 4%.
Работает каскад уже три года, без проблем.
Использую только на 6 метрах.
romik: и я несколько лет применял каскад УМ на 6м. Не для ЕМЕ. СУ не вписывался по габаритам, лежит до сих пор в гараже. Но, у нас есть ФМ Вещание на 100 МГц и помеха от "голого " УМ на второй гармонике была сильная. Добавлял ещё катушку для ПиЭл-контура, результат положительный, но всё-же на предельной мощности мешал. Полностью избавился от помех только переделав заводской TVI фильтр Drake на граничную частоту 55 МГц. Каскад последние лет 10 трудится у приятеля. И всё-же этот каскад , несмотря на 50-омный выход, предназначен для работы совместно с родным СУ.
А насчёт перекачки драйвера, в монобэнд варианте , да ещё при постоянной антенне, проблем нет. Проблемы начинаются когда все диаппазоны, разные антенны и трансивер 100 ваттный (с грубой регулировкой Вых.мощности). Особенно это видно в контестах где УМ от Р140 гоняют.
Добавлял ещё катушку для ПиЭл-контура, результат положительный, но всё-же на предельной мощности мешал.
В случае применения мощного ТХ на 6 м, уже нужно применять фильтр-пробку в ВКС.
У меня есть такая пресета для расчета. Нужно лишь знать Roe лампы.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Есть анодный блок питания,

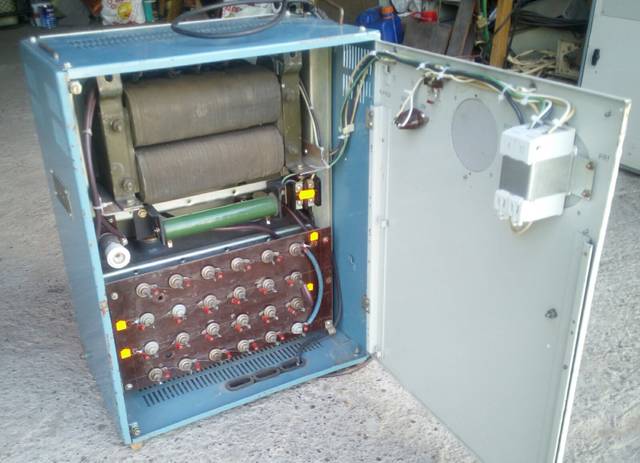

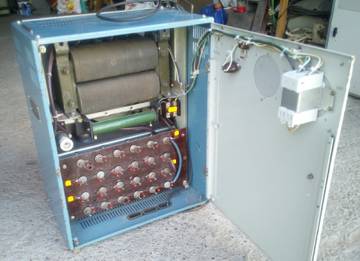

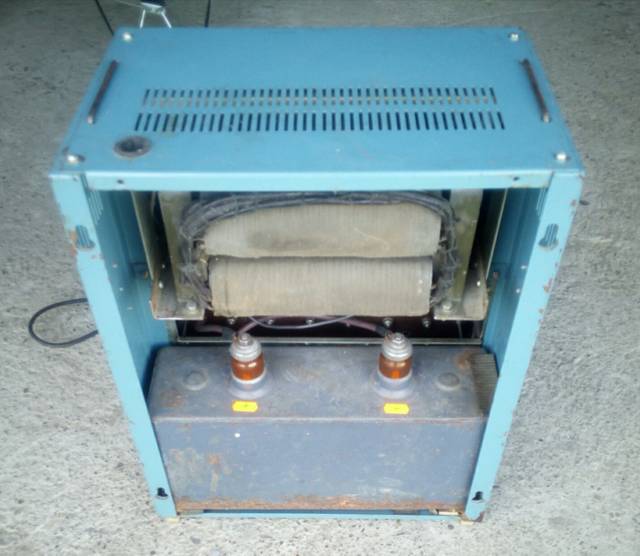

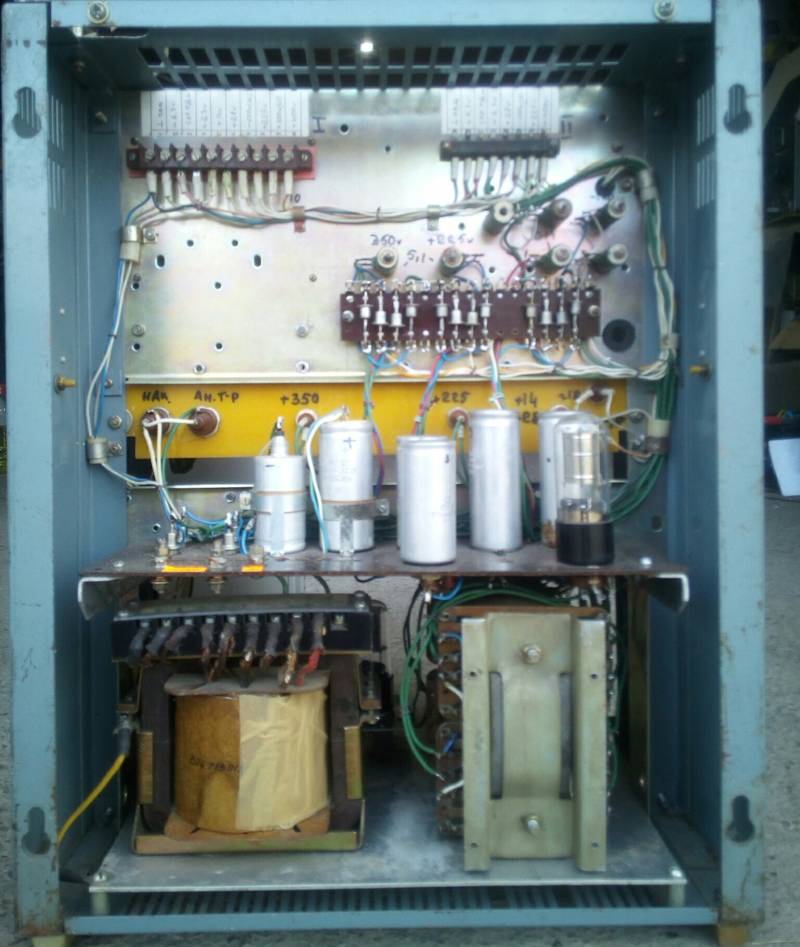

Изучил внутренний мир анодника :
Сзади, внизу банка на 20 мкФ
с целью оптимизации изделия - есть мысль : снять все кроме трансформатора.
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
есть мысль : снять все кроме трансформатора.
А что не так? Готовое изелие ведь....
А что не так? Готовое изелие ведь....
Да... но есть ещё одно такое же изделие :

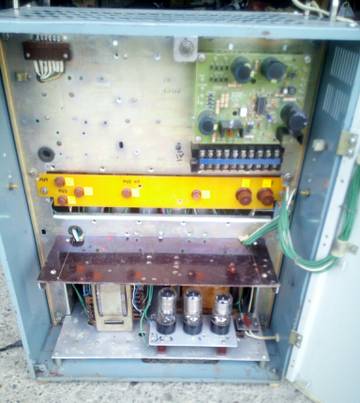

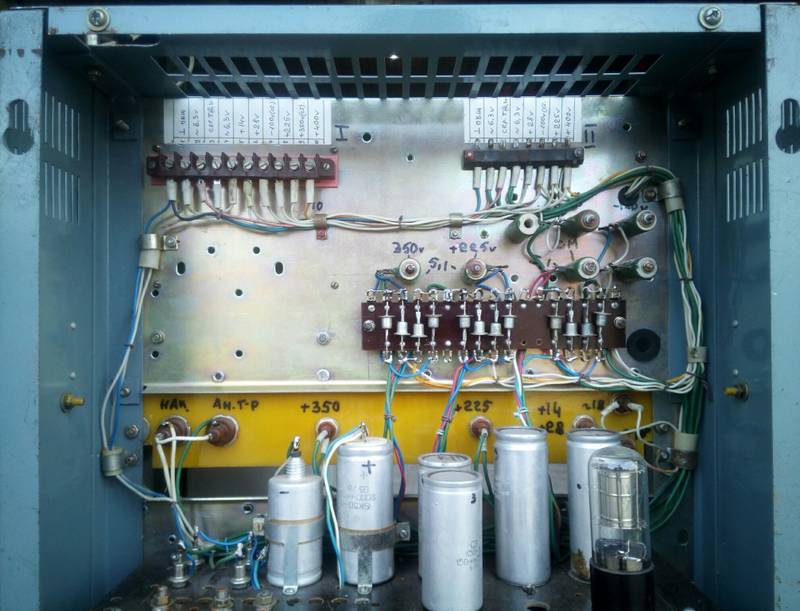

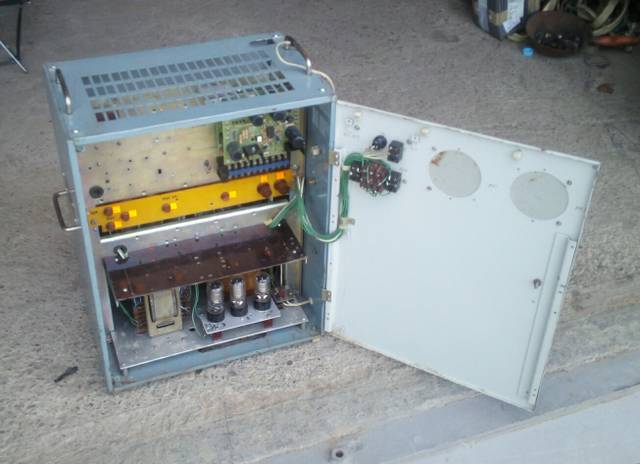

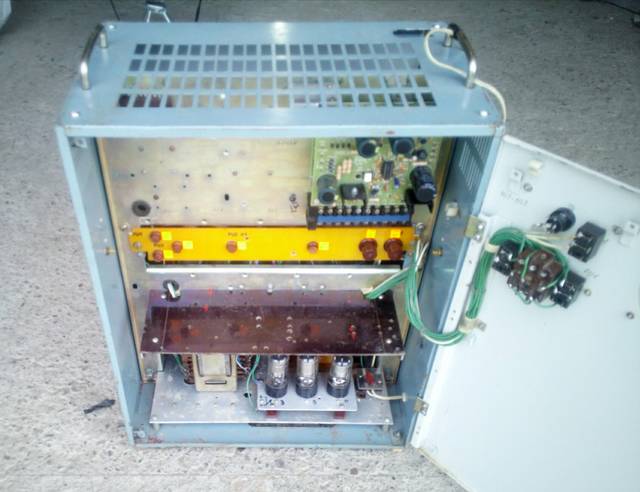

Это БП накала, сеточных напряжений и автоматики:

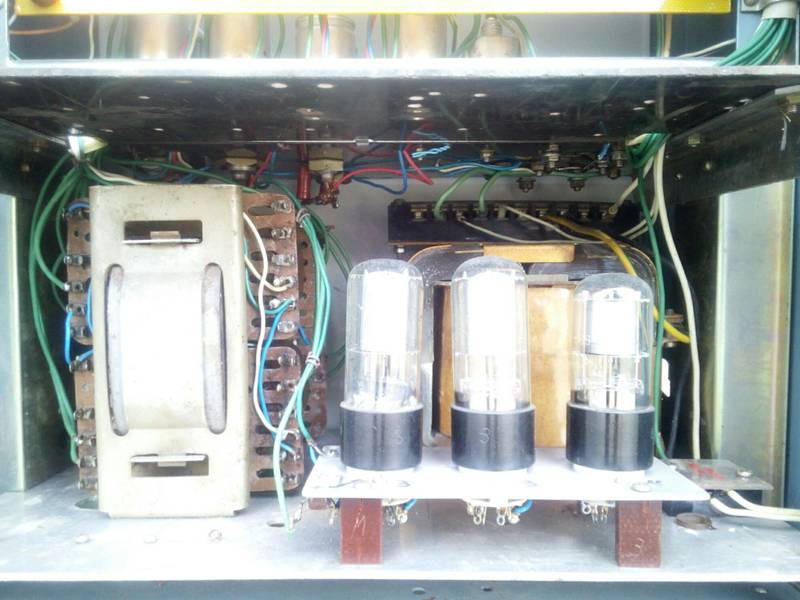

Стаб. на газовых стабилитронах

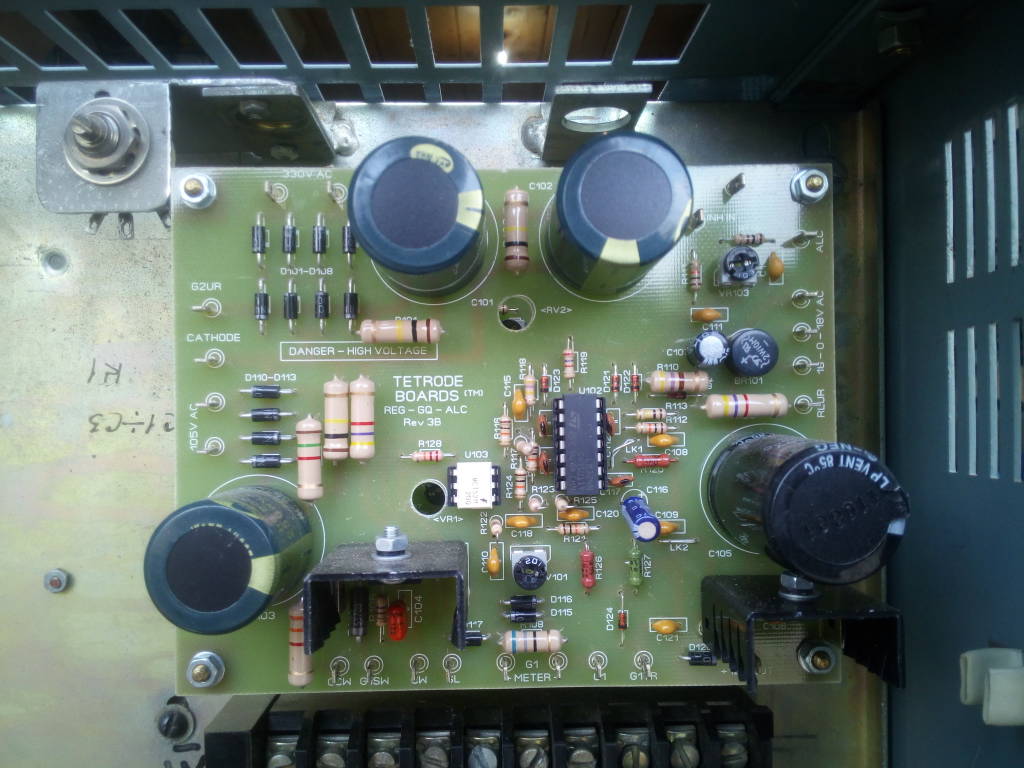

Плата стаб. и защиты g3sek
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Задача #1 : запитать УМ Р-137 в таком виде как есть, проверить как он будет работать на 21, 24, 28 и 50 МГц,
проверить, а не заработает ли он на 14 и 18 Мц !? возможно придётся убрать драйвер
Stan US0HZ в теме УМ от Р-137/167 на QRZ.RU писал:
«Лично проверял на Р-137, сам ОК, без 1 каскада, прекрасно работает на 17 метрах.
Двадцатку выгнать можно, но получается очень большой уровень второй гармоники.»
Можно прикинуть возможность работы выходного каскада на разных диапазонах.
Из документации на станцию имеем: Ea=3000V, Ia0=0,8A. Значение эквив. сопротивления анодной цепи примем 2200 Om (как в Р-140).
Емкость в анодной цепи Cм=29 pF, C2=27...186 pF, индуктивность вариометра L=0,13...2,7 мкГ.
Сделаем расчет для Rн= 50 Om (у разработчиков- 75 Om), не добавляя дополнительных катушек индуктивности:
F(MHz)- Qн- С1- С2- L
---------------------------------------
50,2- 23- 29,2-196-0,39
28,5- 13,1- 29,6- 171- 1,17
24,94- 11,2- 29,2-154- 1,4
----------------------------------------
21,225- 9,5- 29,5- 135- 2,07
21,225- 10- 30,9- 149- 1,99
21,225- 12- 36,6- 202- 1,7
21,225- 15- 45,3- 275- 1,39
--------------------------------------
18,12- 10- 36,1- 174- 2,33
18,12- 12- 42,8-236-2,00
18,12- 15- 53,1- 323- 1,63
--------------------------------------
14,175- 11,4- 52,2- 279- 2,67
14,175- 12- 54,8- 302- 2,55
14,175- 15- 67,9- 412- 2,08
---------------------------------------
10,125- 16,4- 103,6- 647- 2,68
10,125- 20- 126- 825- 2,22
-----------------------------------------
7,100- 23,8- 213,5- 1443-2,67
---------------------------------------------
С нагруж. добротностью 23,8 КПД ВКС будет 92%. Маловато, однако.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Можно прикинуть возможность работы выходного каскада на разных диапазонах.
Большое спасибо !
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
возможно придётся убрать драйвер.

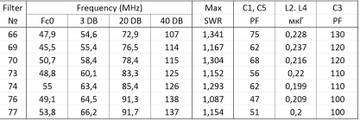

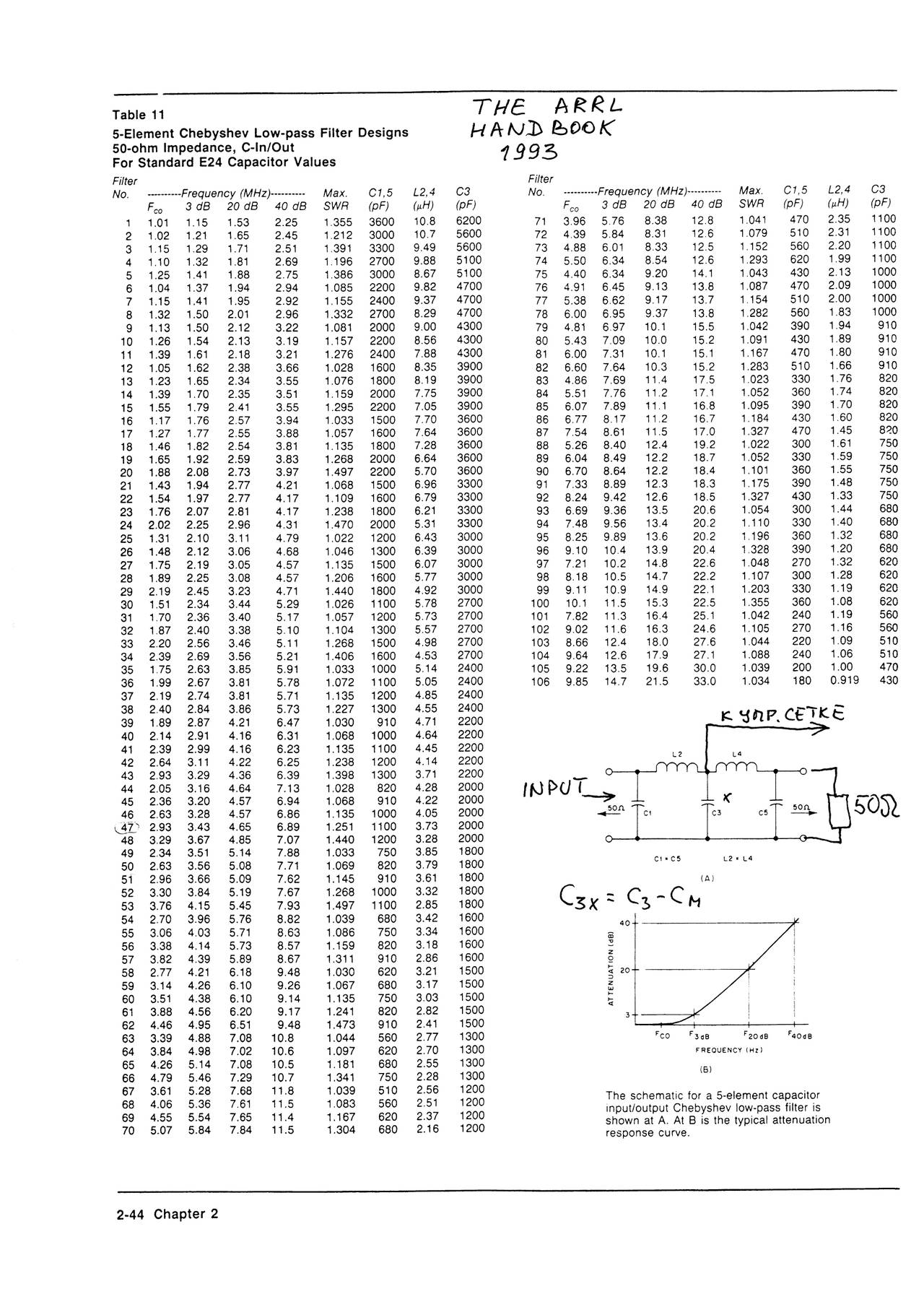

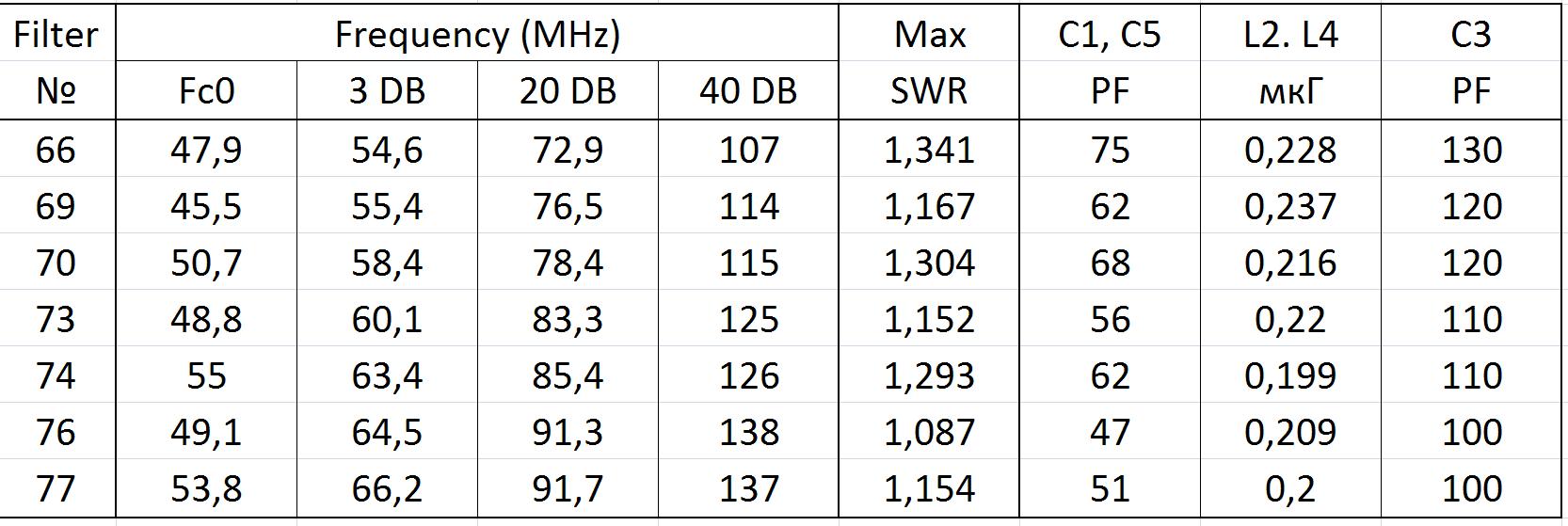

Если полностью убрать драйвер, то можно попробовать подать возбуждение через ФНЧ, как делают при переделке УМ от Р-140.
В таблицах взят типовой ряд значений емкостей. Входная емкость ГУ-43Б Cвх=90+/-10 pF плюс емкость монтажа.
Я бы брал в расчетах емкость С3 в пределах 110-130 pF.
Кто хорошо владеет программой RFSIM99 может расчитать ФНЧ с лучшими параметрами, не используя стандартный ряд емкостей.
А что это в таблице Cm? Это входная емкость лампы?
C3x = C3 - Cm
Там какие то несуразно большие емкости С3 от 6200 пФ до 420 пФ. Даже 420 пФ не бывает такой емкости у ламп. Макс. что я видел 200 пФ у лампы 4сх20000.
А есть этот журнал ARRL arrl handbook 1993? Хотелось бы первоисточник почитать.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
C3- расчетная емкость в фильтре для определенной частоты среза. Если нужна частота среза 7 MHz- то C3= 820 pF, соответственно приблизительно на 100 pF уменьшаем емкость в конструкции...
C3x- емкость конденсатора в реальной конструкции за вычетом входной емкости лампы и емкости монтажа, т.е. реально может быть возд. подстроечный конденсатор до 30 pF.
Отредактировано Kaz (2020-06-14 11:32:14)
