Теперь понял. Оказывается все частоты слеудет умножить на 10, а все емкости и индуктивности разделить на 10. Мудрёно.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Я попробую смоделировать в RFSim эти расчеты.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

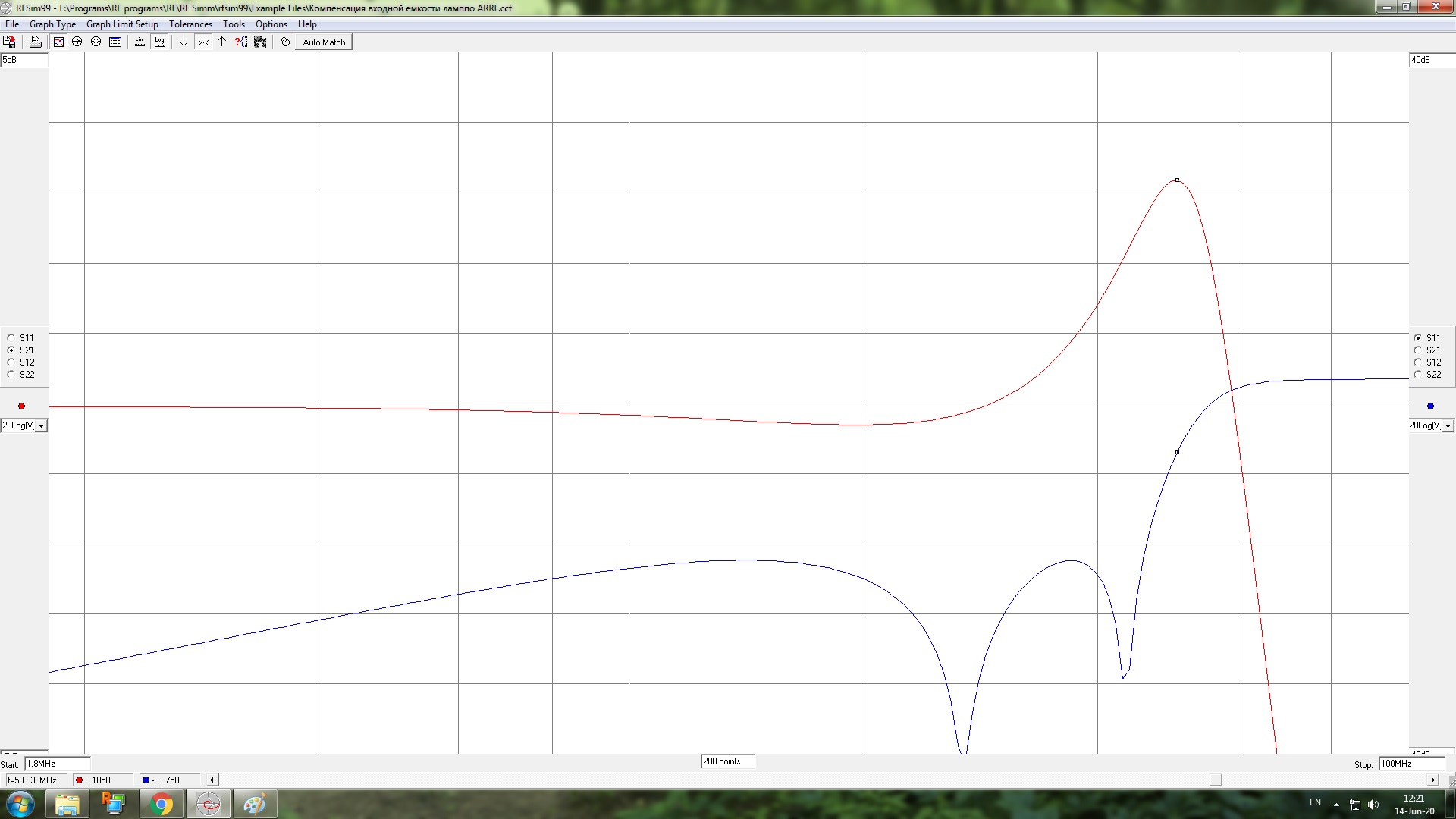

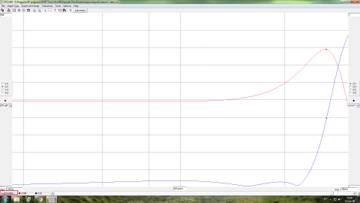

Взял данные из примера 45 и вот что показал RFSim. Совпадение отличное.
На 28,8 Мс подъем до +2,9 дб, на 21 Мс до 1,25 дб, на остальных 0 дб. Совсем неплохо.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
C3- расчетная емкость в фильтре для определенной частоты среза. Если нужна частота среза 7 MHz- то C3= 820 pF, соответственно приблизительно на 100 pF уменьшаем емкость в конструкции...
C3x- емкость конденсатора в реальной конструкции за вычетом входной емкости лампы и емкости монтажа, т.е. реально может быть возд. подстроечный конденсатор до 30 pF.
Благодарю за пояснения.
Таблица очень ценная.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Я думаю, что для 120 пФ под ГУ43Б лучше всего подойдет пример 70 из таблицы. Небольшой 5-10 пФ подстроечник.
Для работы до 6 м диапазона отличный ФНЧ.
Наихудший КСВ на диапазоне 6 м, до -18 дб.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Модель из 69 примера. Все хорошо, но КСВ -9 дб всего, а это примерно 2,1 Слишком много.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А есть этот журнал ARRL arrl handbook 1993? Хотелось бы первоисточник почитать.
Александр, эта книга у меня в бумажном виде.
Таблицы с с разными ФНЧ, ФВЧ, элиптическими фильтрами, пи и пиэл фильтрами есть в изданиях разных лет.
Идея в данном случае в компенсации вх. емкости и емкости монтажа с замещением их частью емкости конденсатора контура.
Как это , к примеру можно делать с пом. диапазонных переключаемых пи-контуров по входу.
Так у меня было сделано где-то в 93 году для 43-й лампы для трансформации при этом 75 Ом в 225, т.к. для раскачки в УРАЛЕ-84 был только КТ921.
Впервые статью о широкополосном согласовании с компенсацией вхю емкости увидел в одном из первых выпусков "КВ журнала".
Это была переводная маленькая заметка.
Потом в "Радиолюбителе", а позже и у Игоря DL2KQ уже развитие этой темы: http://dl2kq.de/pa/1-4.htm
Давно не был на его форуме, а там уже есть свежий расчет для 43-ей лампы с диапазоном 50 МГц!!!
Александр, эта книга у меня в бумажном виде.
Спасибо.
Таблицы с с разными ФНЧ, ФВЧ, элиптическими фильтрами, пи и пиэл фильтрами есть в изданиях разных лет.
Это все у меня есть в моей библиотеке.
Идея в данном случае в компенсации вх. емкости и емкости монтажа с замещением их частью емкости конденсатора контура.
Это да, идея не нова и работает отлично для малых емкостей, до 100 пФ. Но вот выше емкости бывают у очень мощных ламп, потому что там и 1-я сетка сама по себе мощная, 200 Вт тепловой выдерживает и больше, поэтому выполнена толстым проводником и расположена близко в катоду, откуда и емкость высокая.
Скорее всего первой появилась статья у ARRL а дальше уже все перепечатки.
Расчет для 6 м под ГУ43Б я видел.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, эта книга у меня в бумажном виде.
Скажите, а статья объемная или так себе? Можете для меня отсканировать её, пожалуйста?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, для уточнения вопроса я написал Вам в личку.

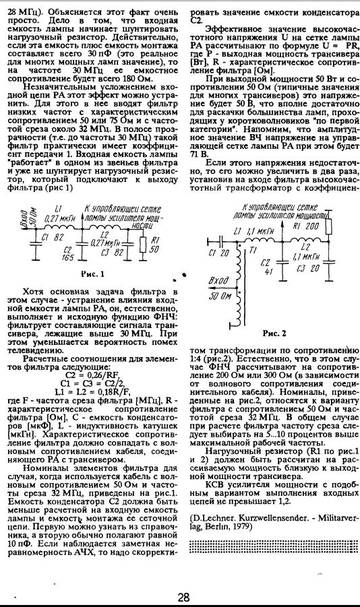

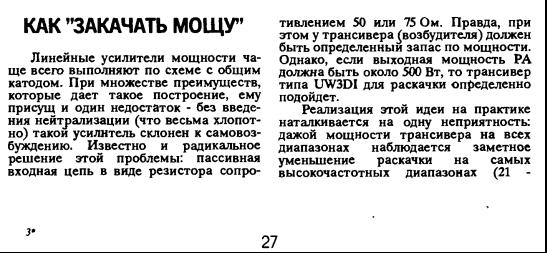

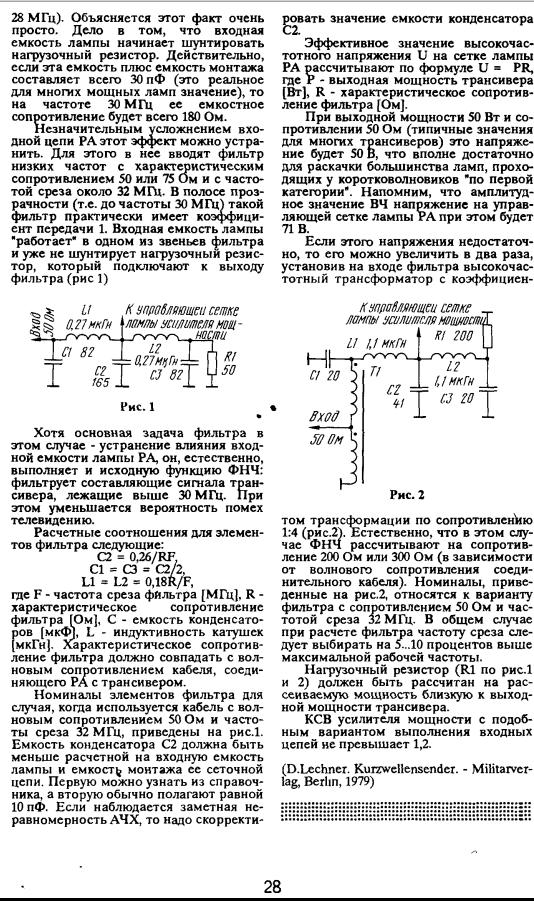

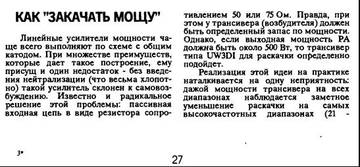

Прикладываю скан из журнала КВ 93года, где шла речь о широкополосном согласовании.
Александр, для уточнения вопроса я написал Вам в личку.
Прикладываю скан из журнала КВ 93года, где шла речь о широкополосном согласовании.
Спасибо большое за статью.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

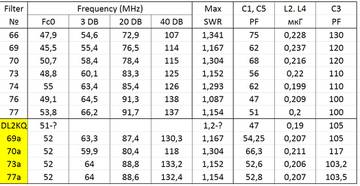

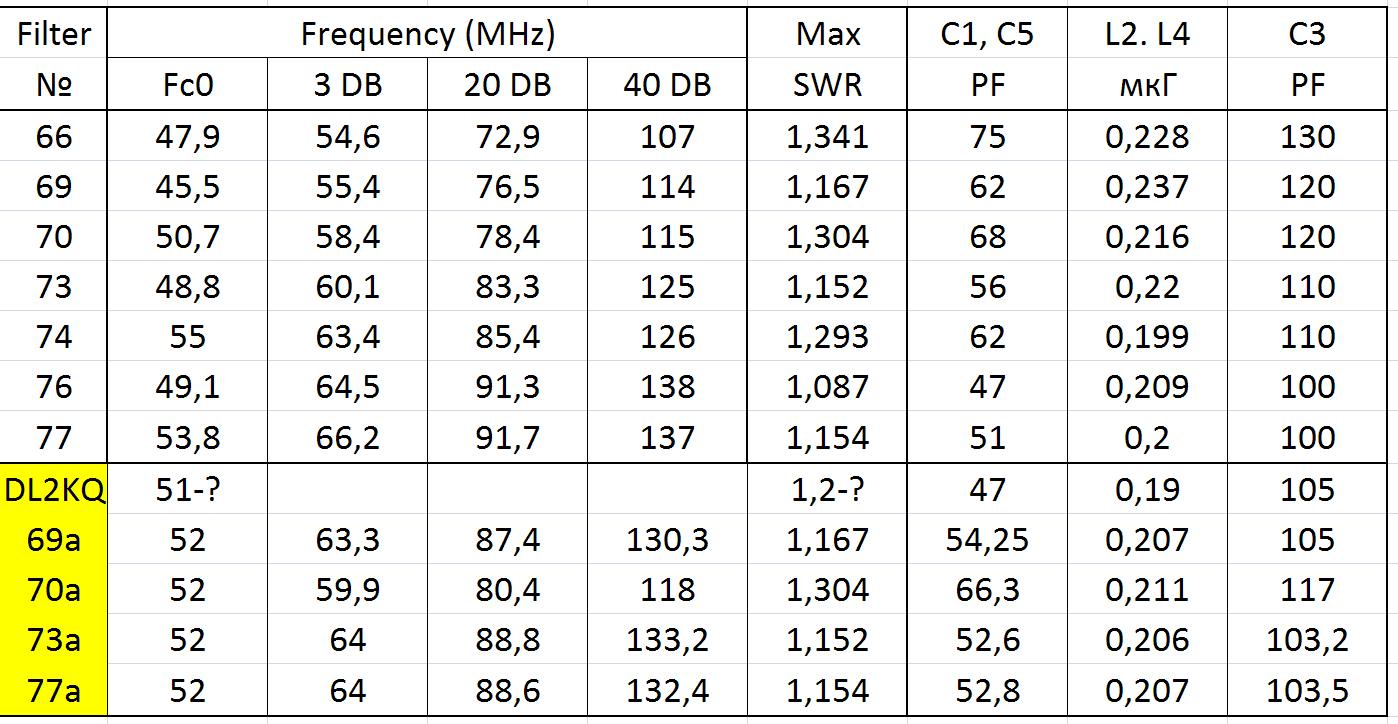

Пересчитал данные из таблицы под частоту среза 52 МГц.
В принципе понятен диапазон емкостей и индуктивности для ФНЧ.
Александр, может будет время немного поиграться в программе с их значениями?
Александр, может будет время немного поиграться в программе с их значениями?
Я сейчас этим и занимаюсь
К сожалению, эта программа подходит для ограниченной входной емкости ламп и нагрузочного резистора. Даже для резистора 50 Ом, максимум компенсируемой емкости всего 180 пФ.
А для резистора от 100 Ом и того меньше.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Только меньше 43 Ом можно реализовать ФНЧ с компенсацией 200 пФ. Но в таким резистором и мощность раскачки нужна большая.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Александр, спасибо.

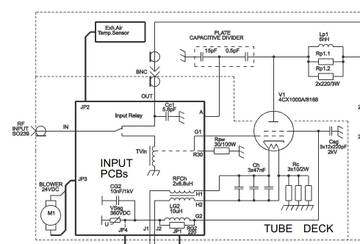

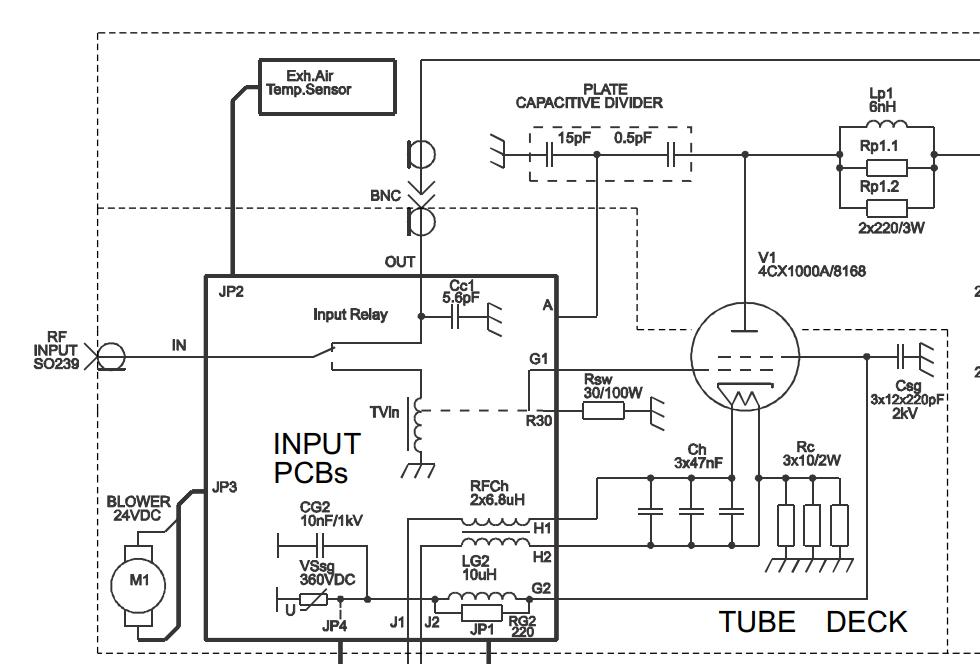

Недавно на схеме ACOM 1500 (HF+6M) видел нагрузочный резистор 30 Ом.
Отредактировано Kaz (2020-06-14 17:52:39)
Недавно в одном из мануалов на мощный усилитель видел нагрузочный резистор (по памяти) в районе 35 Ом.
Такой резистор на входе лампы нужен при очень большой мощности УМ, скажем 40-50 кВт и больше. Но там мощность раскачки должна быть от 500 Вт.
Такие резисторы не проблема сейчас, например от фирмы Ohmite. Маленькие по размерам, как обычный мощный транзистор, а мощность сотни Вт. Это тонкопленочные резисторы. В моей книге https://yadi.sk/d/8Taywx6Y1vKXsQ я упомянул и о них.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
может ктото пробовал р-137 разогнать на 70 Мнз ...?
Gin.
может ктото пробовал р-137 разогнать на 70 Мнз ...?
Вещательный диапазон.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
может ктото пробовал р-137 разогнать на 70 Мнз ...?
Gin.
Вот что по этому поводу пишет I0JX:
"it is designed to operate in the 20 MHz - 60 MHz frequency range (for the 4-meter fanatics: it does NOT work on 70 MHz)"
Источник: https://www.qsl.net/i0jx/russian.html
От себя добавлю: при настройке на крайне высокие частоты 59,9+ МГц положения органов настройки П-Контура УМ и СУ на пределе.
Отредактировано DK8LNH (2020-07-09 10:23:48)
От себя добавлю: при настройке на крайне высокие частоты 59,9+ МГц положения органов настройки П-Контура УМ и СУ на пределе.
Чтобы заставить работать на 70 Мс, уже нужна доработка ВКС и СУ в Р-137.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
http://www.linamp.co.uk/discovery_6_4.html
сдесь даже на два диапазома 50/70 с одним пи контуром .
насчет доделания на 1,8-30 мнз невижу смысла ...для етого есть Р-140
LY5Y Gin.
Отредактировано Gin (2020-07-12 16:37:28)
сдесь даже на два диапазома 50/70 с одним пи контуром .
Скорее всего такой контур не будет оптимальным. Слишком большая разница 50 Мс и 70 Мс. 1-2 Мс еще ничего, но 20 Мс это много.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Лед тронулся...

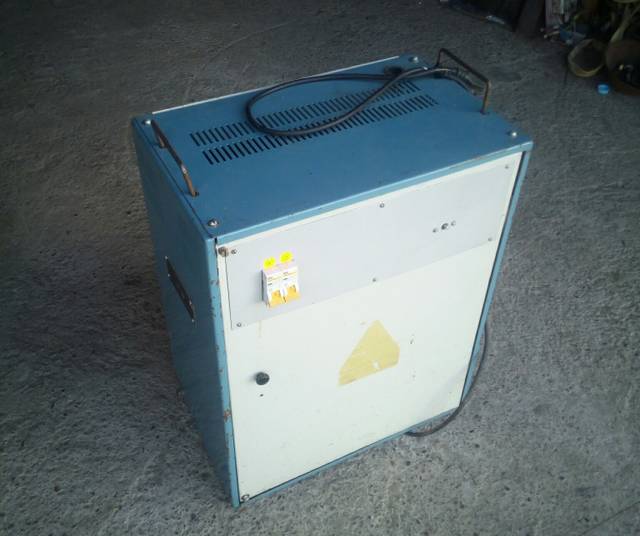

Напомню, что установка питания состояла из двух здоровенных и тяжеленных коробок :
Планируется все это обьеденить в один БП,
для этого сняты :

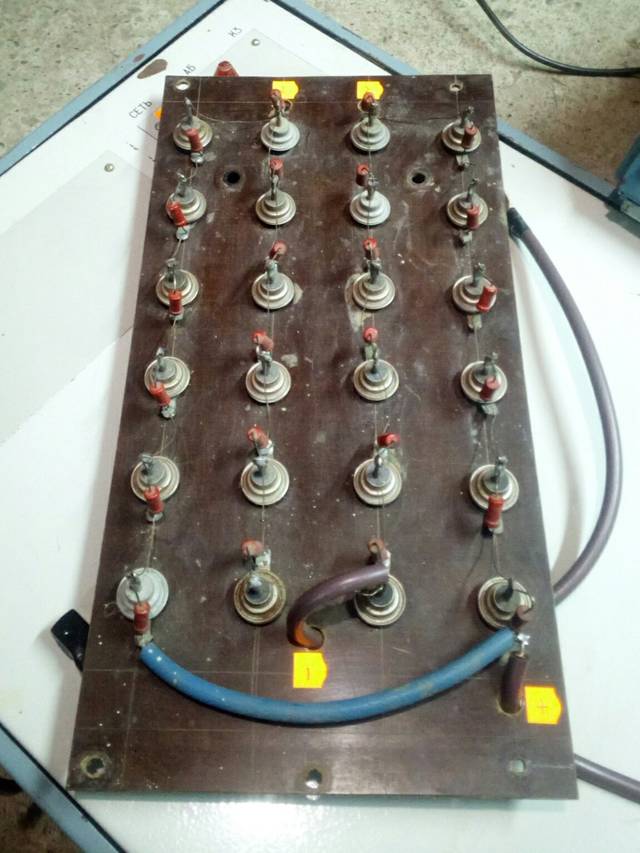

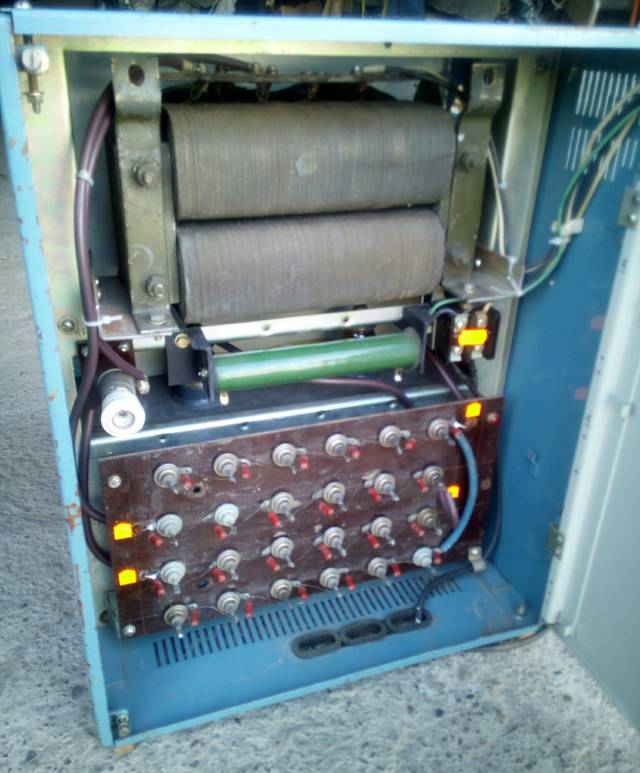

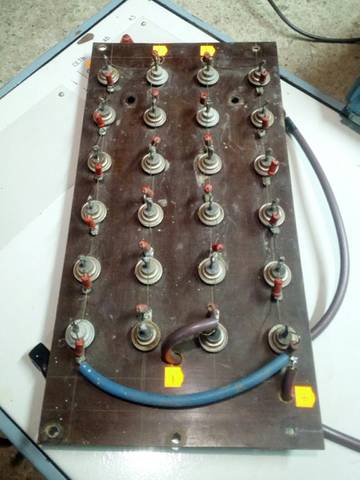

модуль выпрямителя на 24-х диодах Д247Б

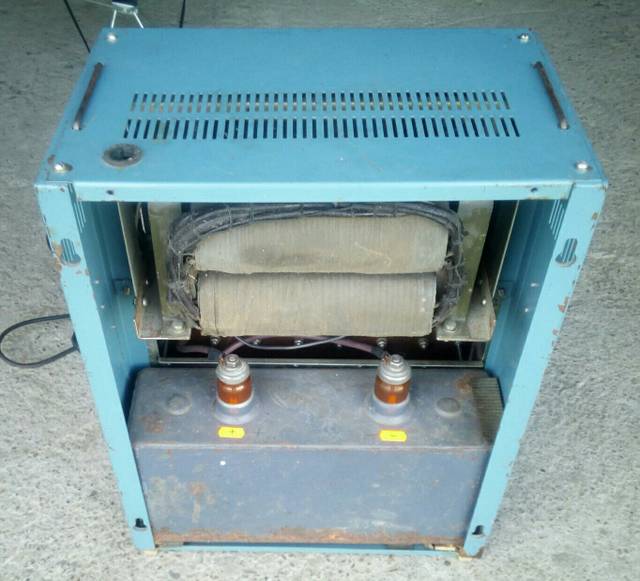

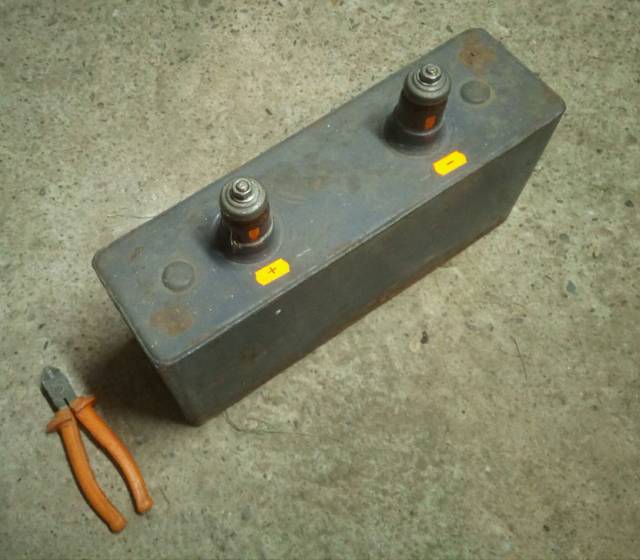

И тяжеленный (под 10 кг) масляный конденсатор 24 мкФ 6 кВ
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Сняты модуль выпрямителя на 24-х диодах Д247Б
Такому старью уже давно не место в БП.
И тяжеленный масляный конденсатор 24 мкФ 6 кВ
Есть современные кондеры, электролиты, которые превосходят масляные по всем параметрам. кроме веса конечно и габаритов
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

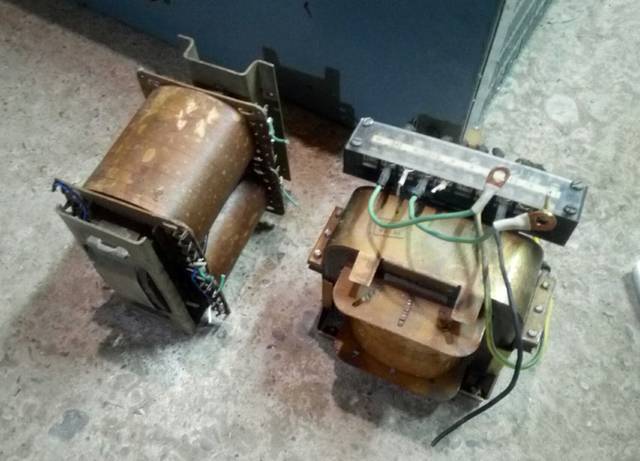

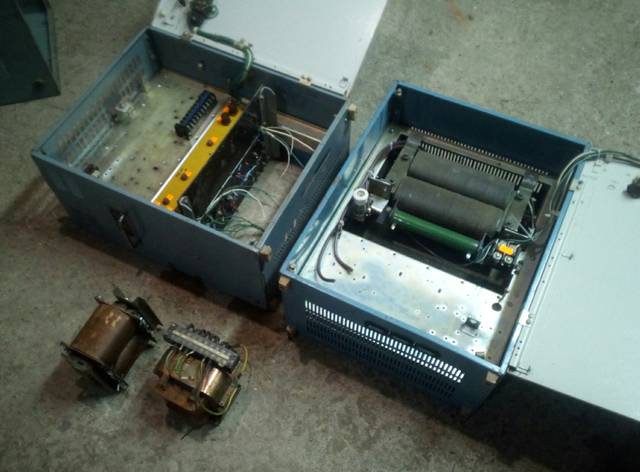

Сняты сеточный и накальный трансформаторы :
они обещали переехать в корпус анодного БП :
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).

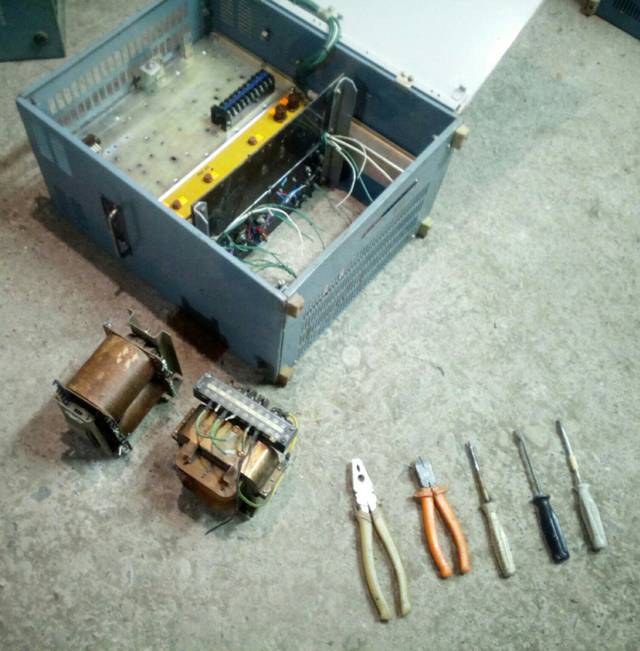

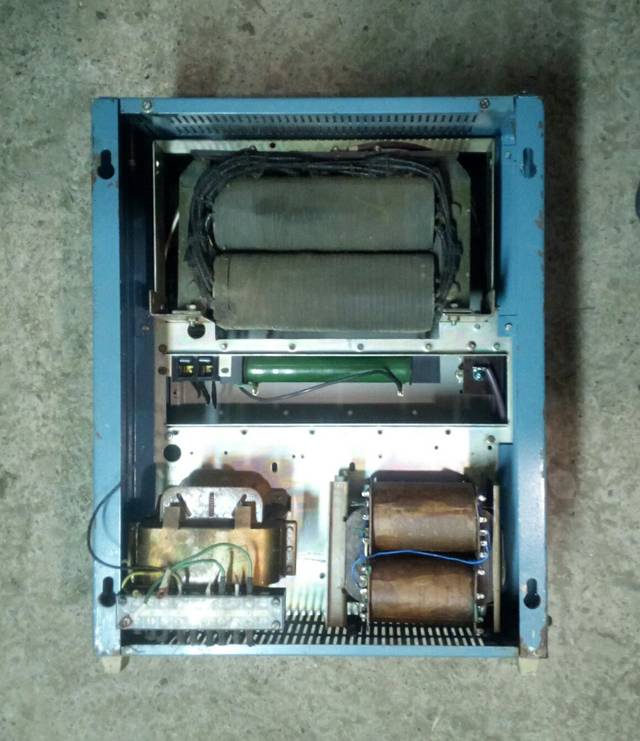

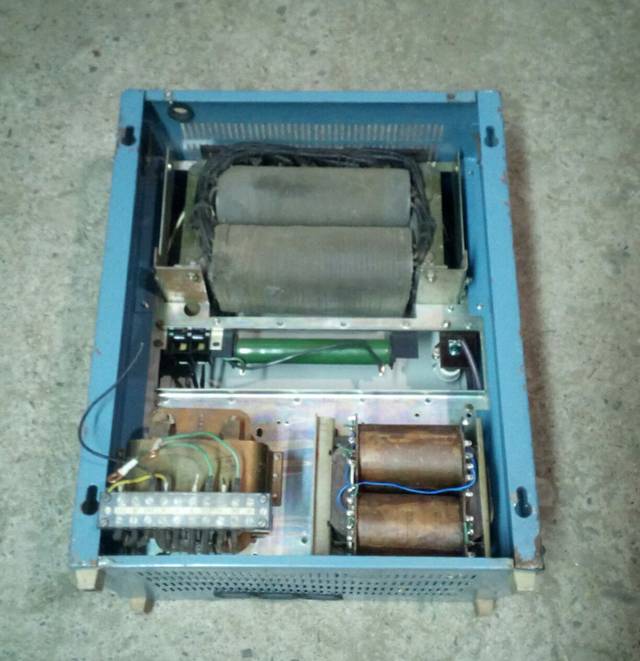

Прикинул как станут трансформаторы :
Этот блок питания проектируется универсальным для УМ на ГУ-43б,
так чтобы была возможность и запитать УМ от Р-140.
Пойду определю какие именно напряжения выдают обмотки.
Нужно получить :
~12,6 В накал
-100 В смещение
+400 В экранное
-27 В для БМЗ
+12 В для автоматики
+3000 В анод
Василий UR5YW,
equipment: ICOM IC-728, sdr-trx R3DI, PA GU-81, Inv-V (80...20 m), GP, RR-33 (20...10 m).
Прикинул как станут трансформаторы :
Отлично они там соседствуют.
