Все помню...
Прошу посмотреть все видео ссылки...
Из них видно, что СУ не "вытягивает" некоторые входные сопротивления ант....
Случилось горе ...потерял предыдущие измерения Д-160 на зажимах полотна...
надо подумать....

с этого и начнем...

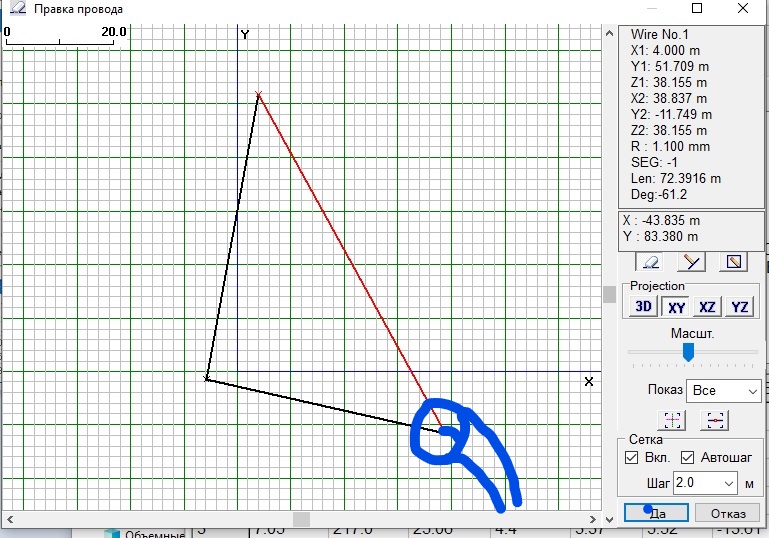

была смоделирована Д-160 с запиткой в одну из сторон

помним, что создаем универсальную вседиапазонную антенну...

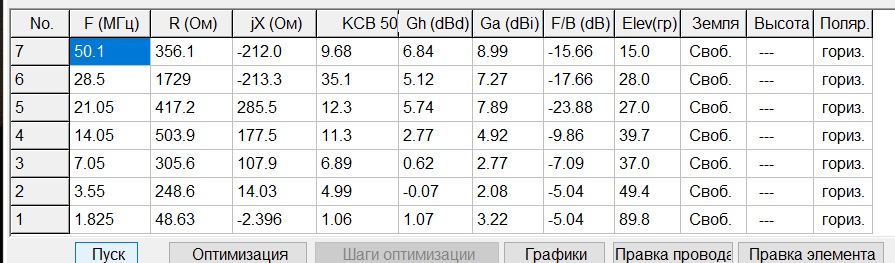

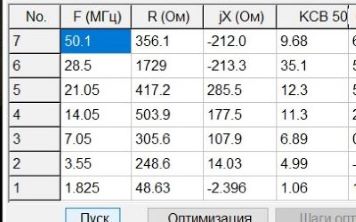

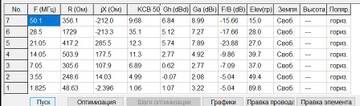

снимаем её идеализированные импедансы:

получаем диапазон, в пределах которого хотелось бы, чтобы работало СУ в точке питания:
для простоты берем только активную составляющую от 48 до 1729 Ом.
вопрос, какое из согласующих может это "вытянуть"?

там где-то в тексте звучало, что согласует 1 к 9.9...а вот чего не понял...

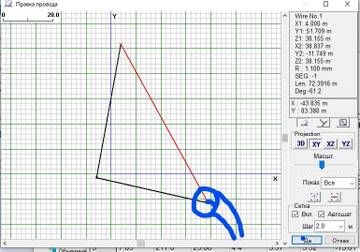

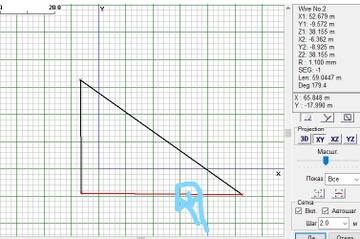

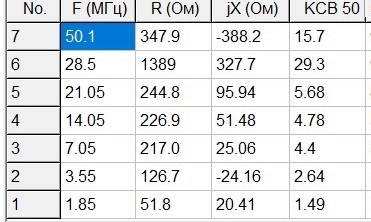

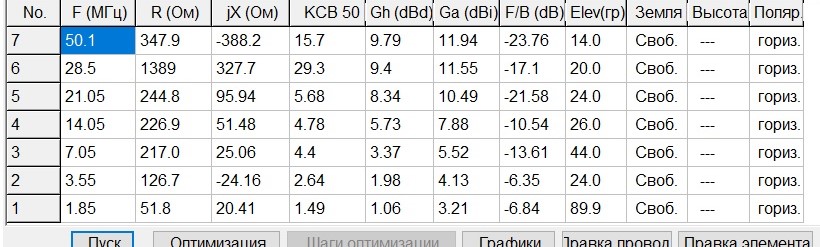

теперь смотрим на идеализированные импедансы Д_160 запитанной в угол..

Изменение формы треугольника не должно вызывать настороженность,
ведь Д-160 приводилась/настраивалась по минимальному КСВ на 1.8 мГц. и месту приложения оттяжек....

запишем  границы настройки 51 до 1329 Ом.
Сушественно меньший диапазон....

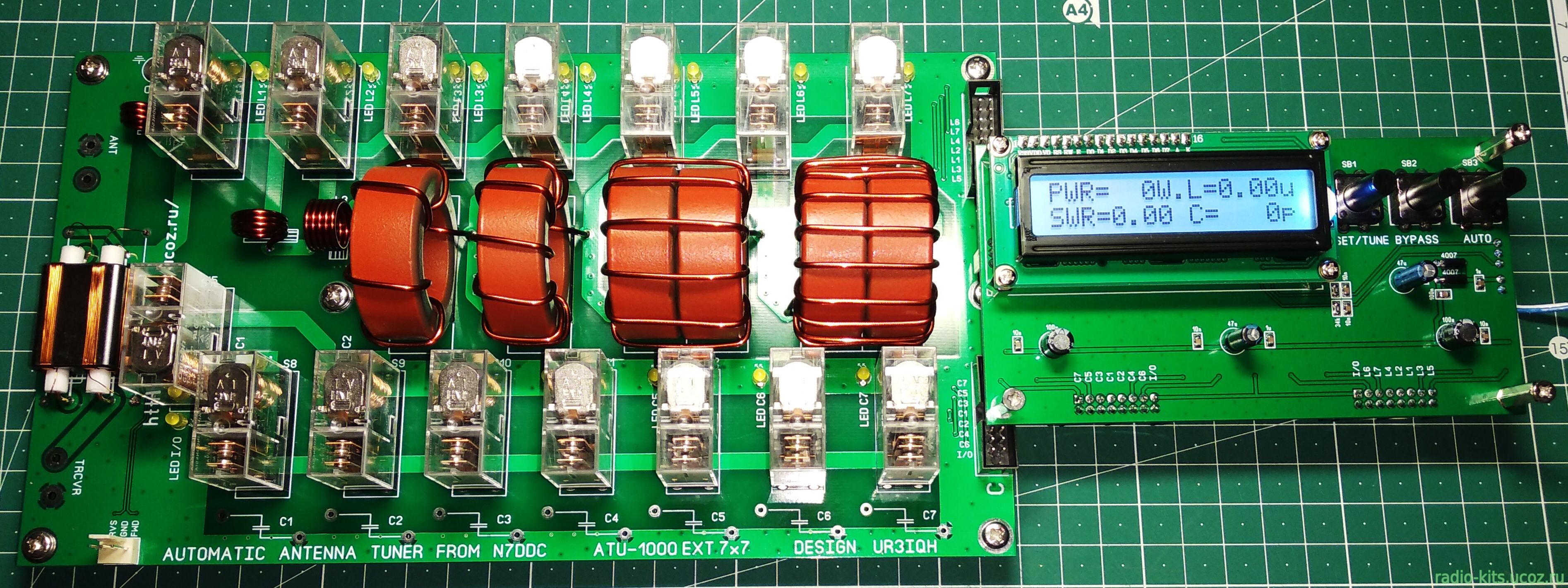

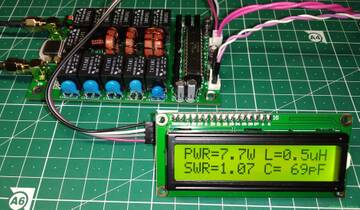

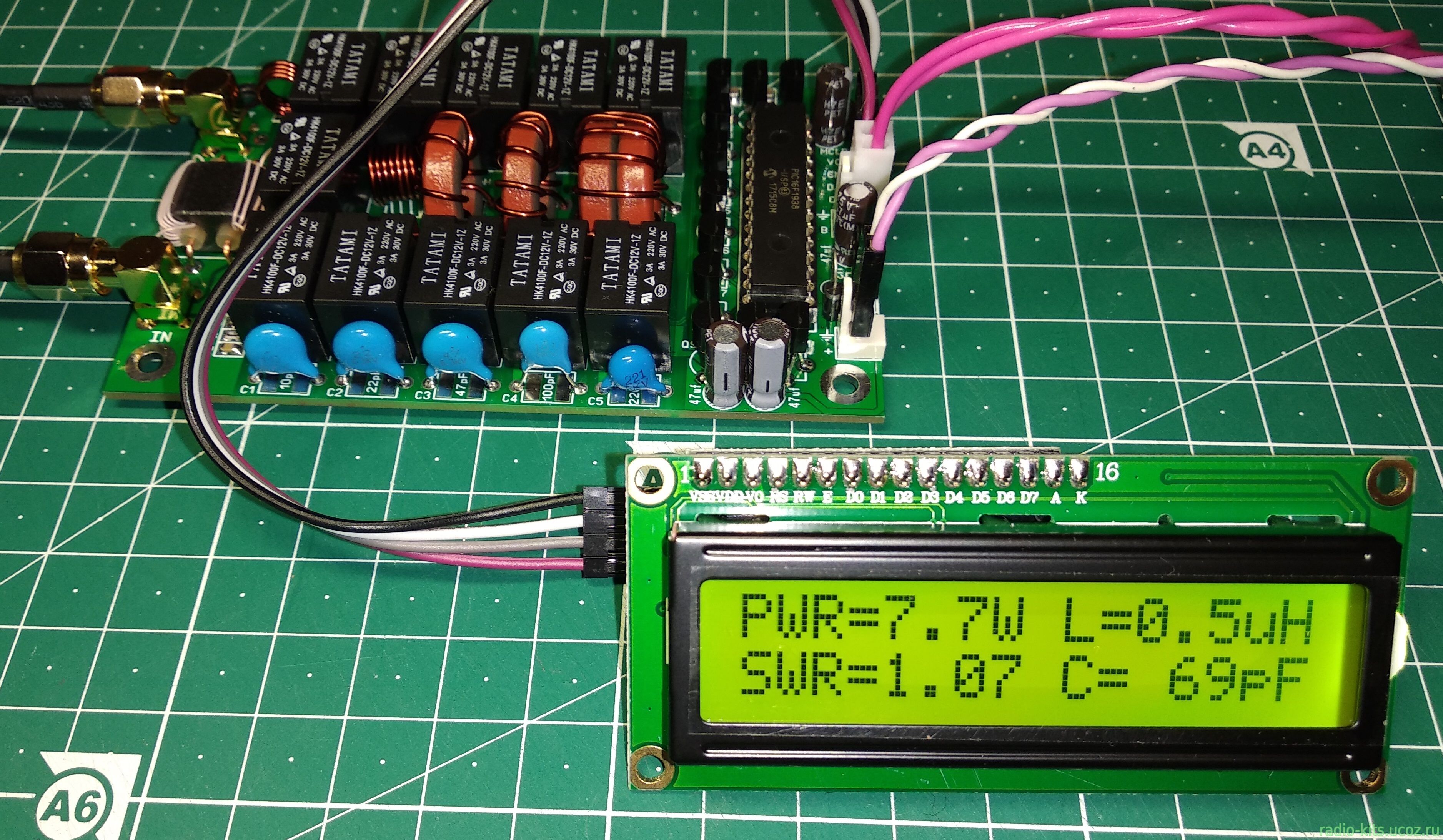

Автор доступного клона авто-тюнера пишет о нем так:
"...Тюнер можно использовать и как внешнее устройство в отдельном корпусе, в том числе удаленно для настройки непосредственно у антенны.
Устройство позволяет подключать к разъему для программирования процессора стандартный двухстрочный дисплей с шиной управления I2C , на котором отображается наиболее важная информация (выходная мощность, КСВ и установленные в процессе согласования номиналы емкости и индуктивности). Предусмотрен вариант упрощенной трёхуровневой светодиодной индикации результата согласования антенны (КСВ<1.1, КСВ<1.5 и КСВ>1.5). Это может быть полезным при использовании тюнера в составе самодельного усилителя или для контроля тюнера, расположенного удаленно.

Основные характеристики автотюнера ATU-100 MINI:

Диапазон допустимых питающих напряжений: 10 - 15 Вольт постоянного тока
Максимальный ток потребления : 300 мА
Максимальная рабочая проходная мощность: 100 Ватт
Максимально возможная измеренная мощность: 150 Ватт
Минимальная мощность, необходимая для начала настройки: 1 Ватт
Минимально возможная измеренная мощность: 0,1 Ватт
Шаг измерения при мощности до 10 Ватт: 0,1 Ватт
Шаг измерения при мощности выше 10 Ватт : 1 Ватт
Точность измерения мощности : 10%
Максимальная установленная индуктивность: 4 мкГн
Минимальный шаг установки индуктивности: 0,1 мкГн
Максимальная установленная емкость: 400 пФ
Минимальный шаг установки емкости: 10 пФ    ..."

Нет ни слова о том, в каких пределах импедансов можно согласовать антенну...
Слова прозвучавшие в видео  "...согласует 1  к 10..."   не понятно к чему относятся...

Вот очень хотелось бы, чтобы так и было написано...от....до.
Обращаемся к прайсу производителя с пояснениями.
Цитата: "... Как видно из характеристик, сравнительно небольшие устанавливаемые индуктивность и емкость обуславливают некий компромисс. Данный тюнер не сможет согласовывать большие рассогласования на частотах ниже 7 МГц, для этого придется использовать широкополосные трансформаторы для приведения сопротивления в более или менее близкое к 50 Ом значение, после чего тюнер донастроит рассогласование в небольших пределах. От 7 МГц и выше он способен согласовать практически любую «верёвку».
В версии прошивки 2.2 алгоритм работы которой заметно эффективнее алгоритма предыдущих версий как в ручном, так и автоматическом режиме. Так к примеру даже на 3,6 МГц нагрузку в 100 Ом (КСВ=2) приводит практически к 1, в то время как с предыдущими версиями лишь немного уменьшал КСВ примерно до 1,5.
В виду того, что в прошивке 2.1 актуальны 3 кнопки управления - кроме основной кнопки "TUNE" (она же при коротком нажатии кнопка сброса RESET) теперь добавлены ещё две кнопки которые можно вынести на переднюю панель, это кнопка "AUTO" (режим автоматической настройки тюнера) и "BYPASS" (Обход). ..."

Получается, что этот тюнер не сможет согласовать нашу Д-160 даже на 1.8мГц.

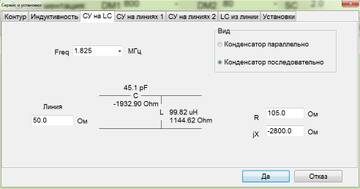

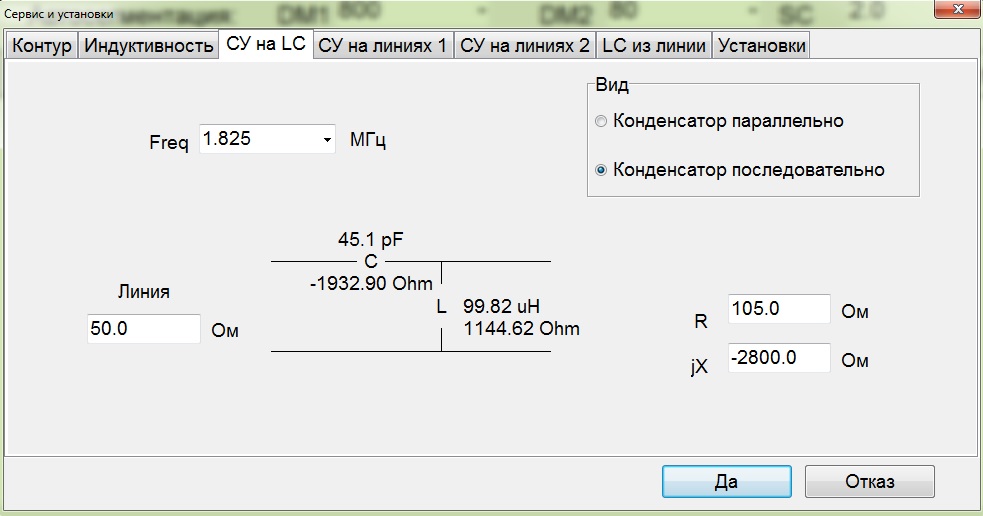

при входном на "...1.8   105       105 -2800         2.1...." (данные из таблица натурных измерений).
не говоря о диапазонах выше, чем 1.8мГц. где еще более высокие значения КСВ и сопротивлений....

На одном диапазоне 1.8мГц. ...возможно и да, а на остальных?

Производитель знает о слабой работе тюнера на НЧ диапазонах,
читаем инструкцию  производителя:
"....Модификация устройства для работы на НЧ  диапазонах
Сравнительно небольшие значения устанавливаемых реактивностей не позволяют
устройству в базовой модификации эффективно работать на частотах ниже 7 — 10 МГц.
Одним из вариантов решения этой проблемы может быть простое увеличение ряда значений
индуктивностей и конденсаторов на две ступени выше. Вся остальная конструкция остается
при этом без изменений. Алгоритму, отвечающему за настройку КСВ без разницы, какими
значениями реактивностей он оперирует, а вот индикация правильных установленных
значений при этом пострадает. Последние версии прошивок позволяют пользователю
самостоятельно задать установленные им значения емкостей и индуктивностей для
правильного отображения на дисплее (будет описано ниже). Следует иметь в виду, что
только применение дисплеев OLED любого допустимого типа позволит отобразить значение
емкости более 999 пФ, но не более 9999 пФ...."
в последней строчке описания тюнера единственное место  соответствующее заявление 1:10....

Производитель неоднократно модернизировал базовый вариант конструкции,
имеются различные прошивки, мощности, дисплеи.... но нет ни слова об импедансах и их диапазоне согласования...

Отредактировано DON (2021-03-23 10:15:54)

...так какие получились....

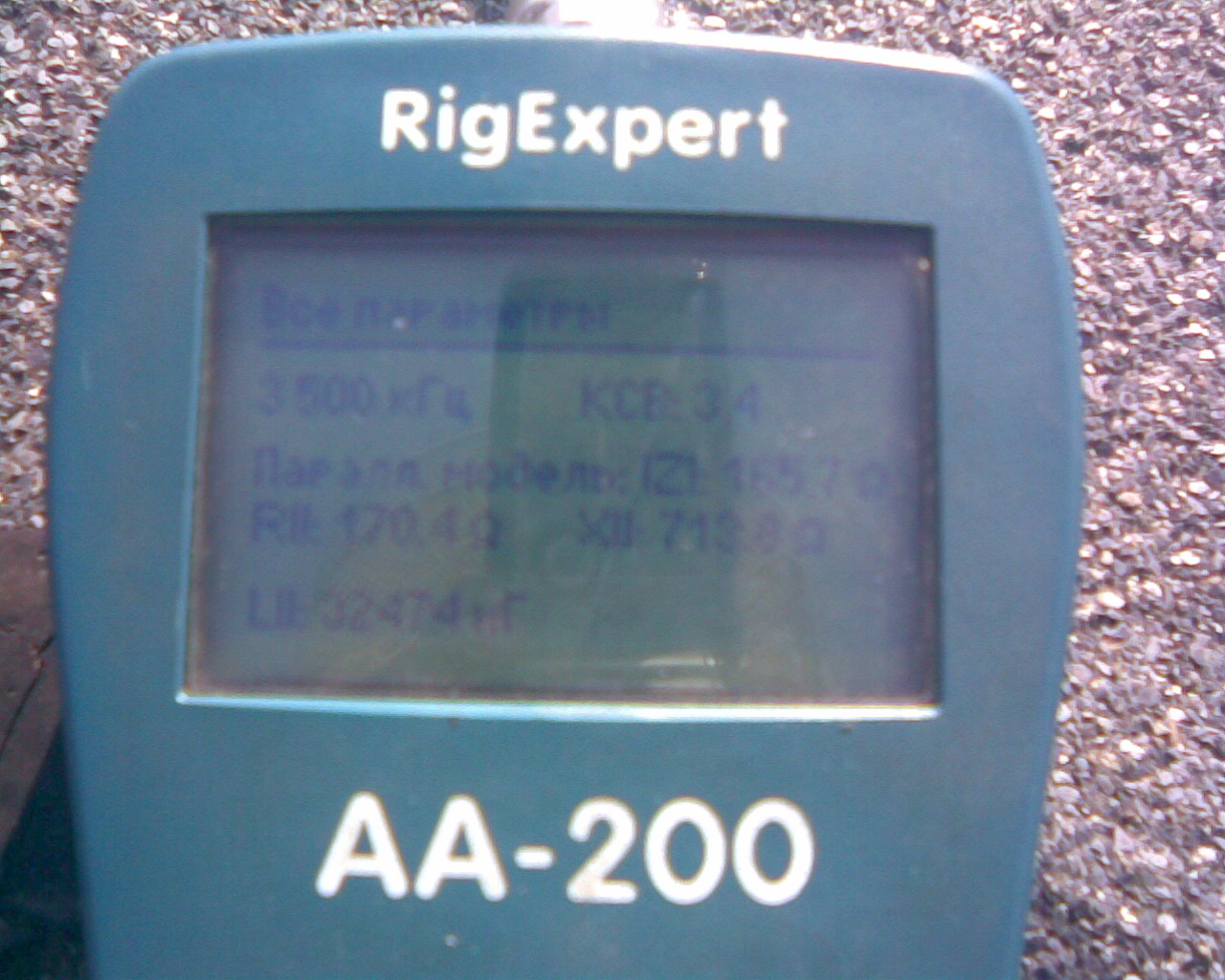

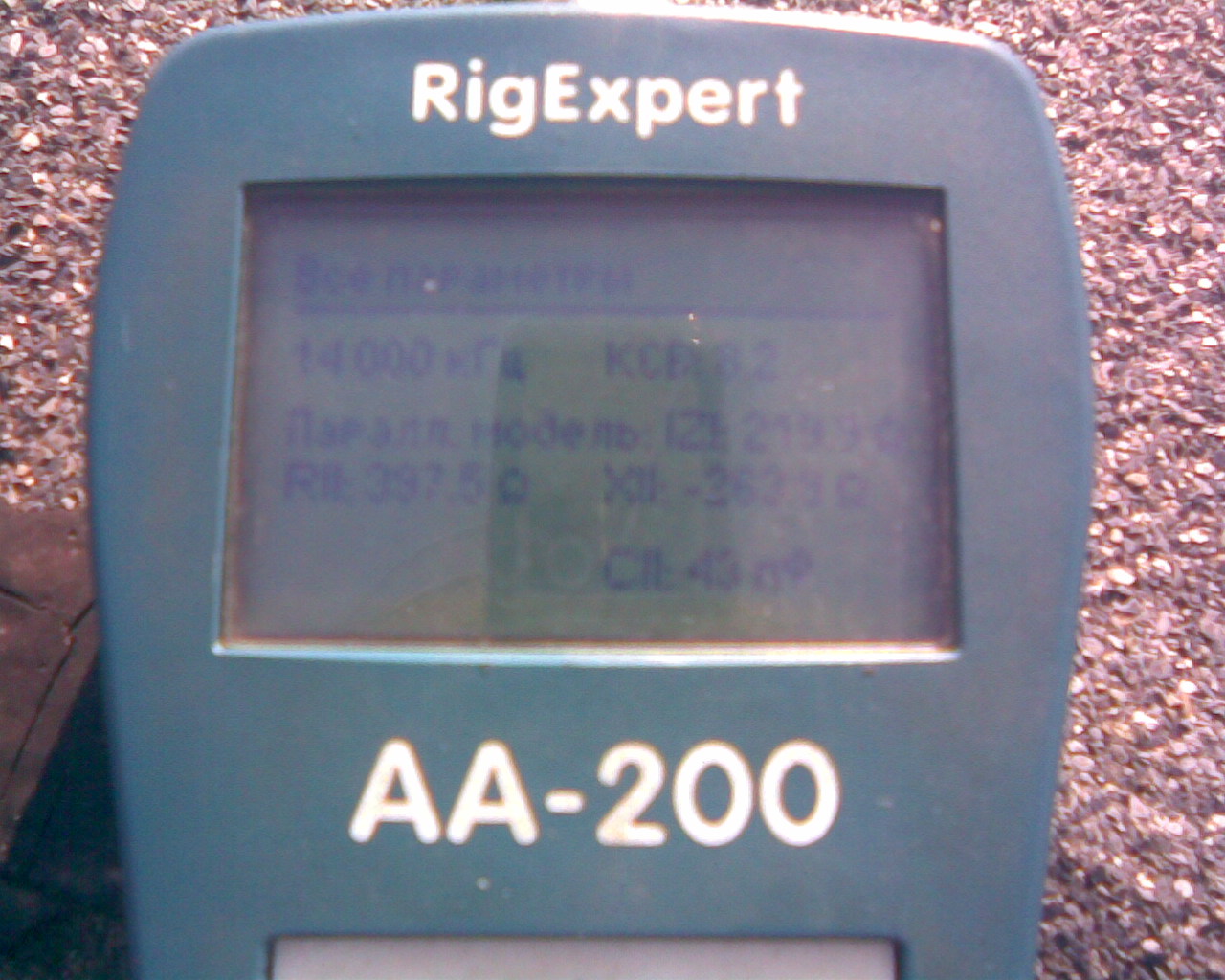

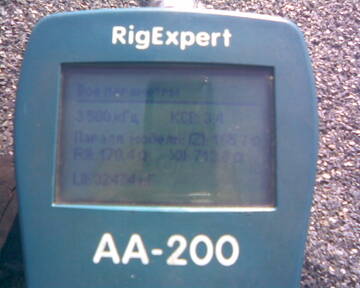

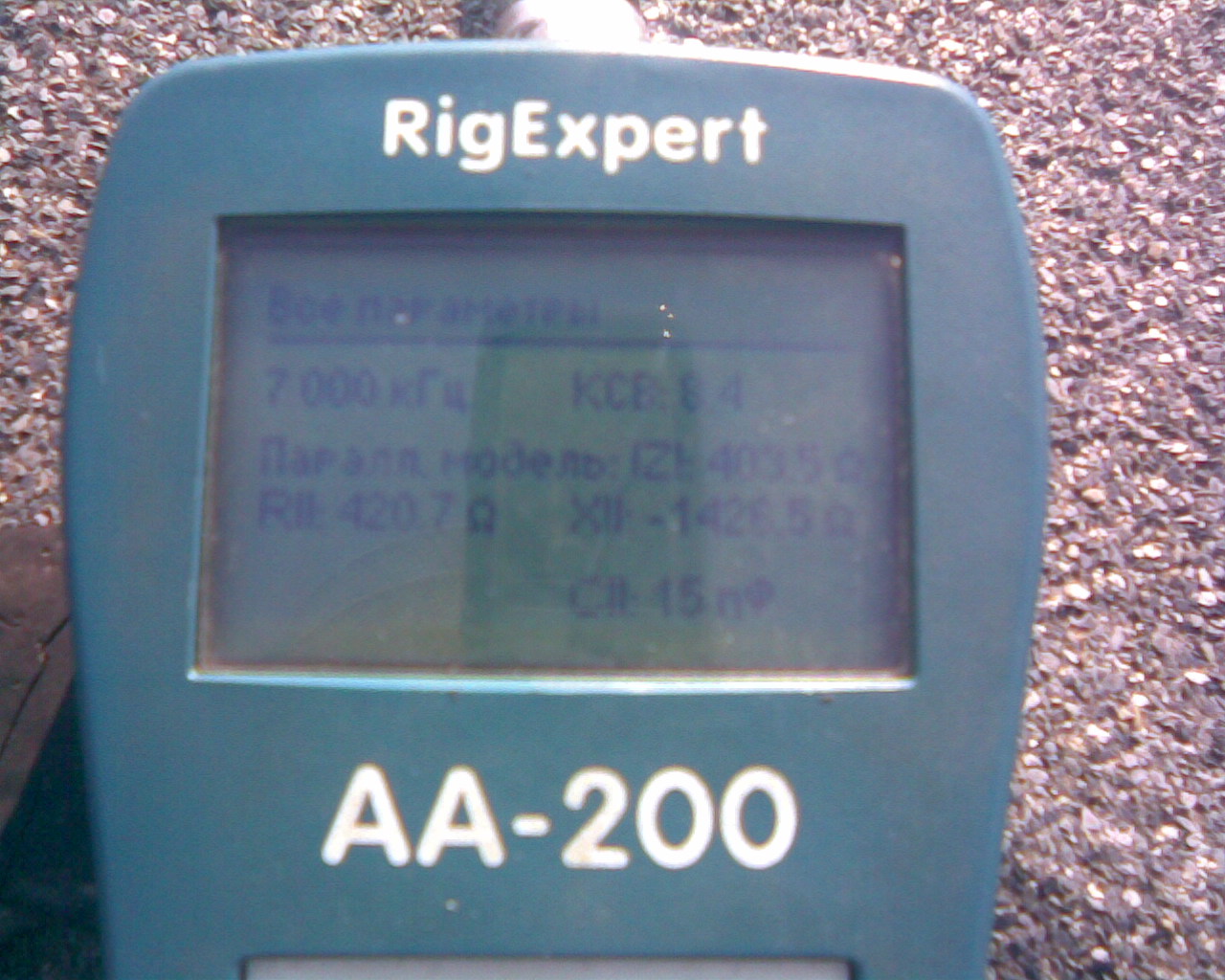

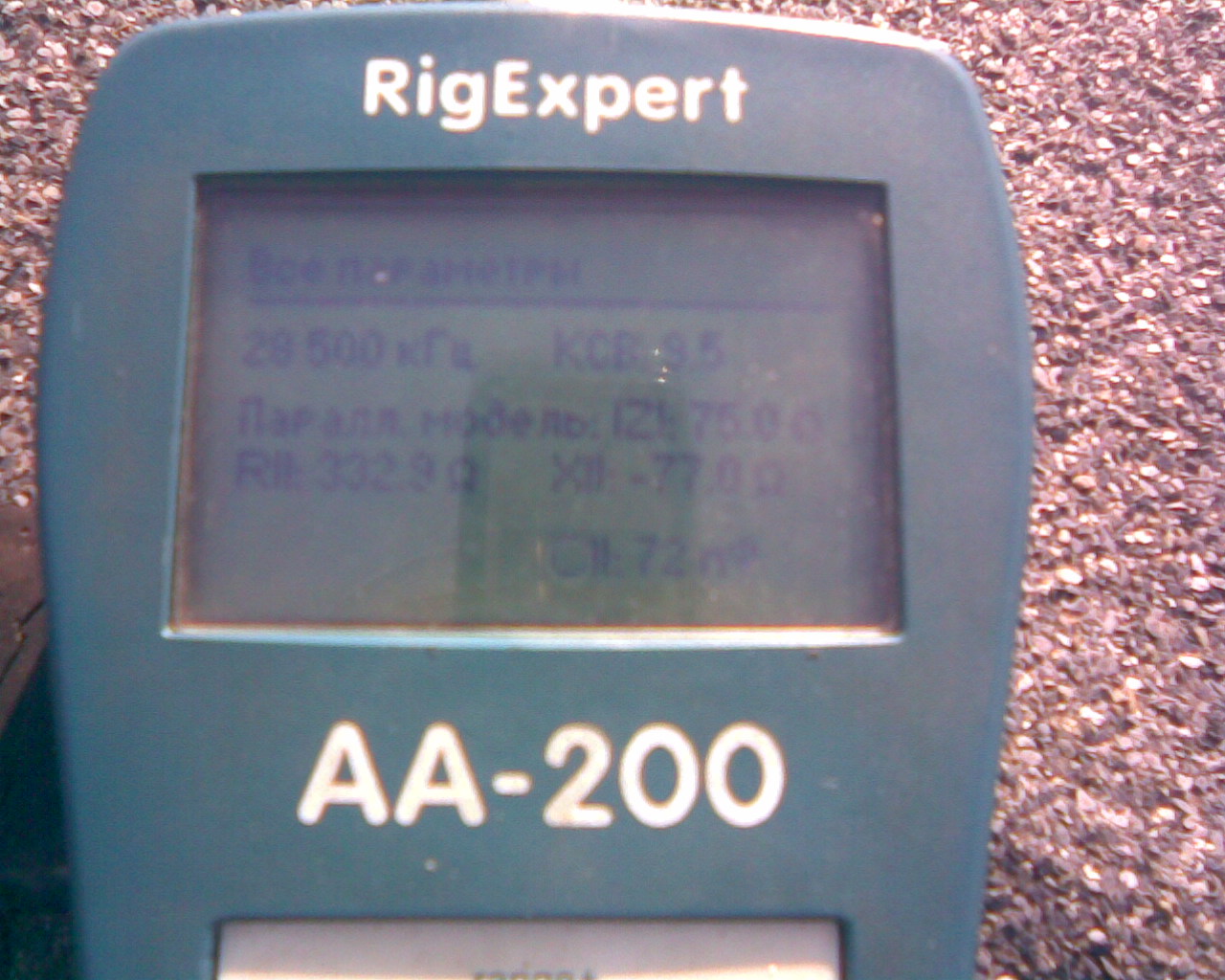

Это не идеализированные данные ...натурные.
Если говорить об антенне только на 1.8мГц. то её можно было
довести до идеального состояния по входному импедансу.
Задача стояла вседиапазонности-универсальности в условиях муравейникового существования...
Тогда мы Д-160 строили по  условиям не потерять ни один диапазон,.. по возможности.
Это с приемлемыми параметрами получилось, но своя конструкция не бывает законченной...
А вдруг антенный тюнер покажет чудеса ожиданий...

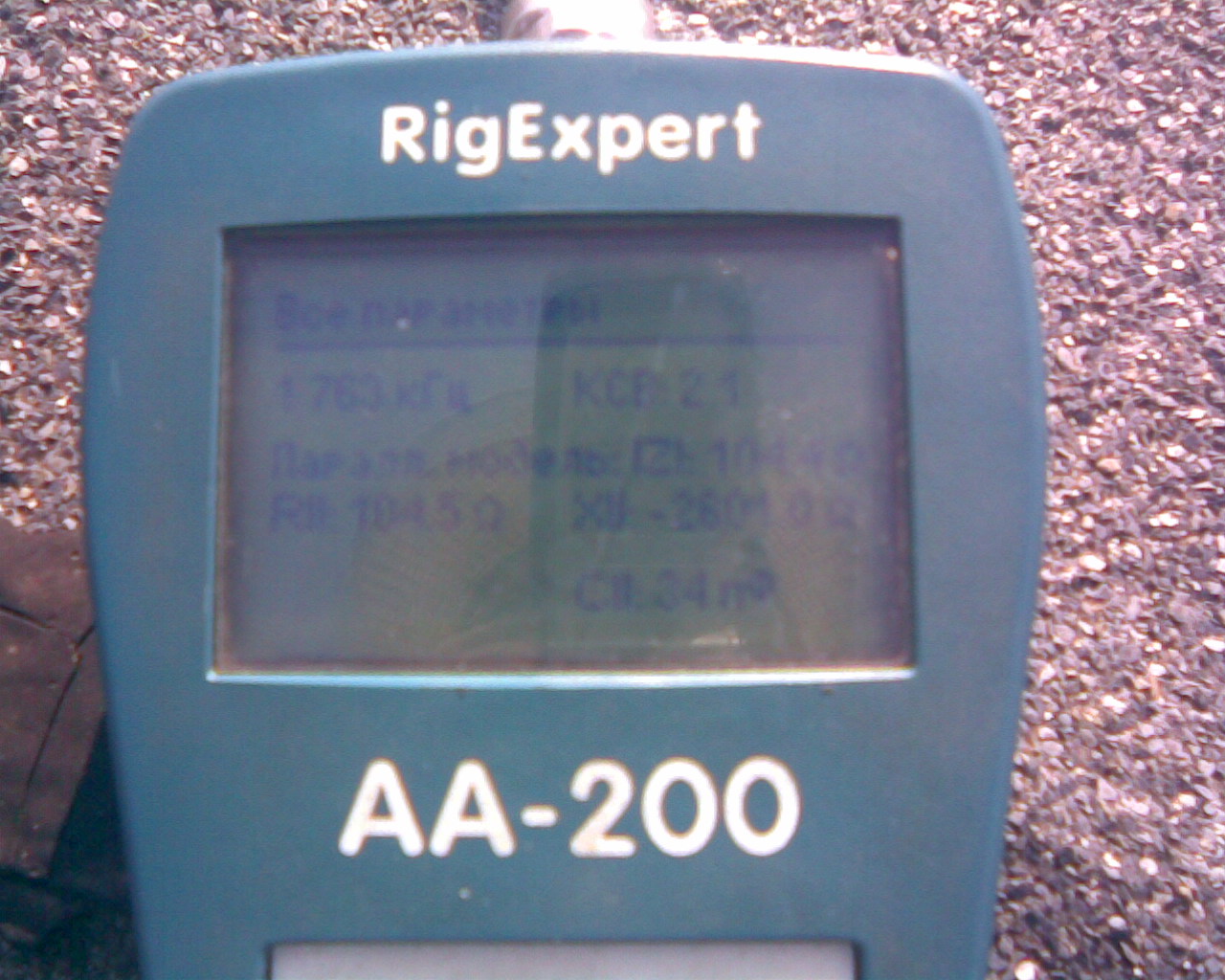

Д-160 висит низко 32м. для 160м.  маловато...поэтому измерения  отличаются от
ММАННовского  идеального "свободного пространства"

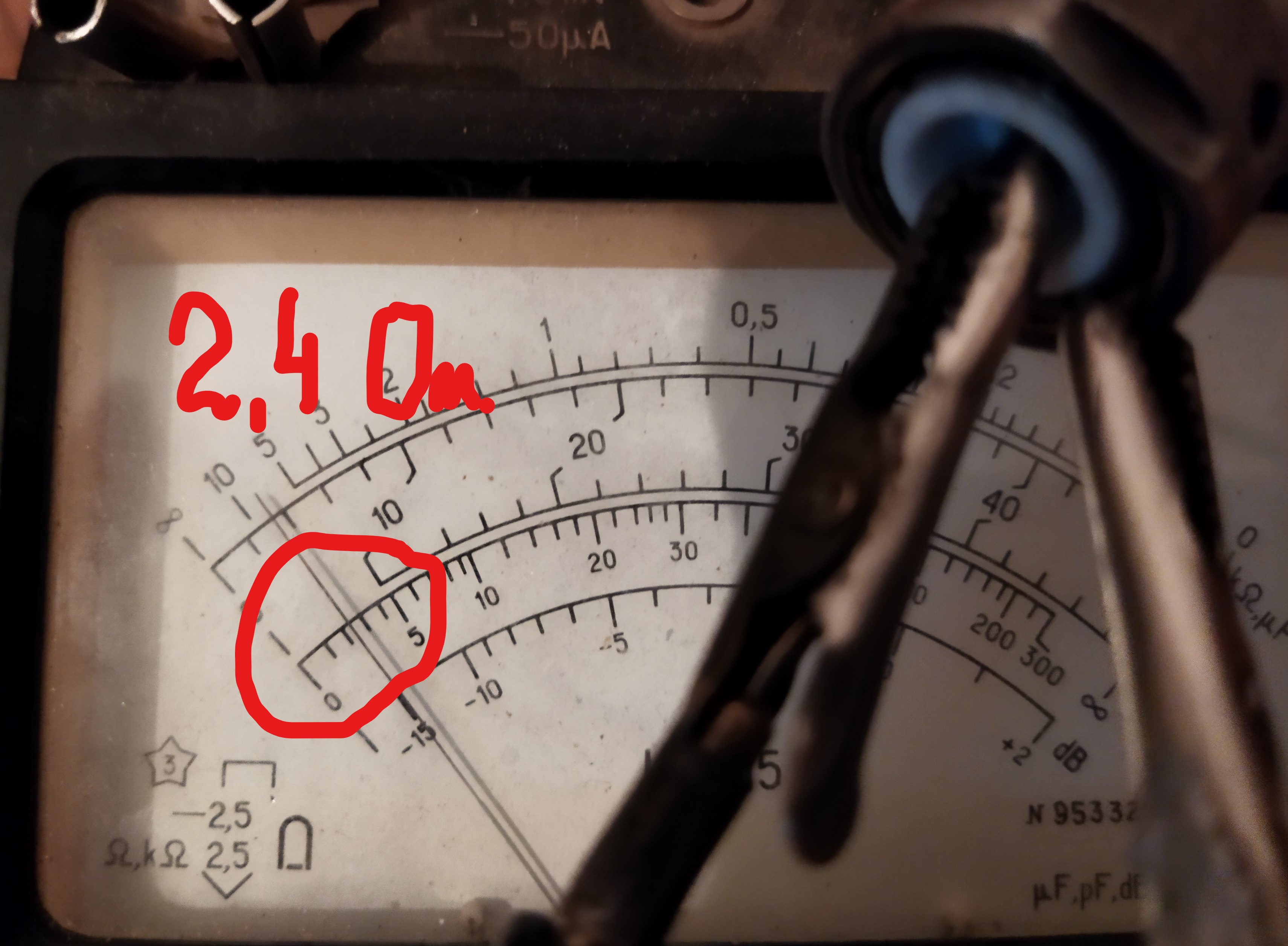

так биметалл  же...

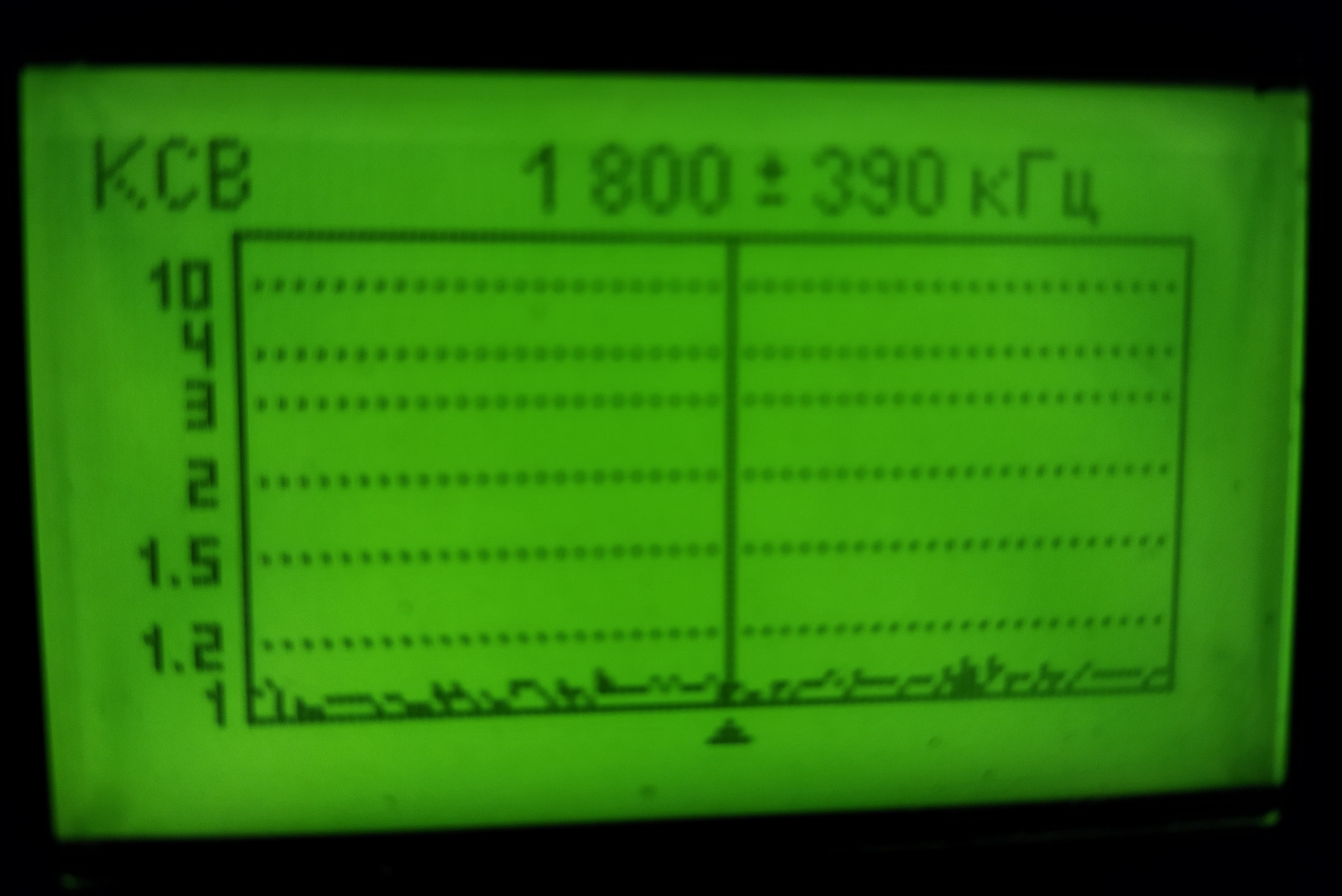

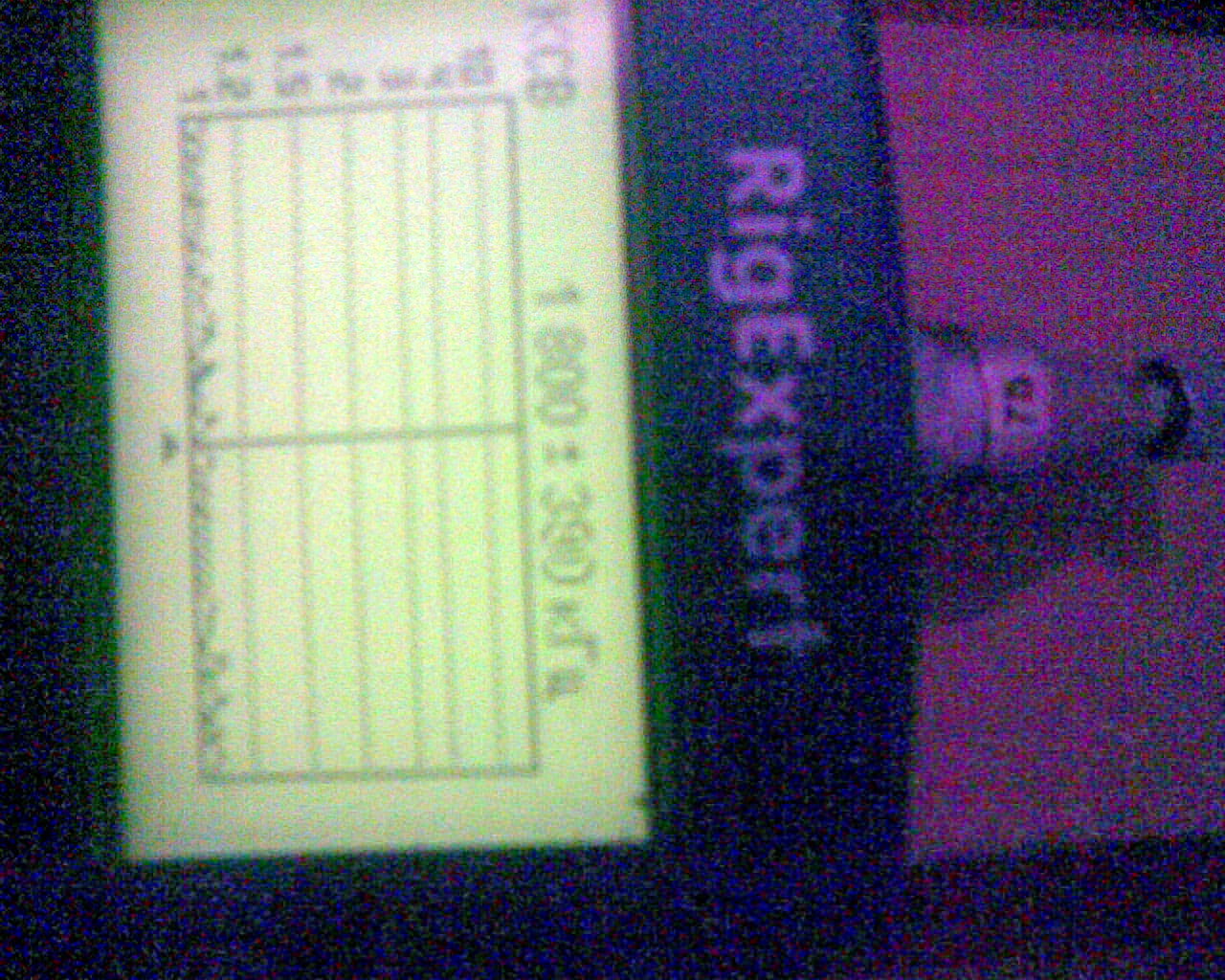

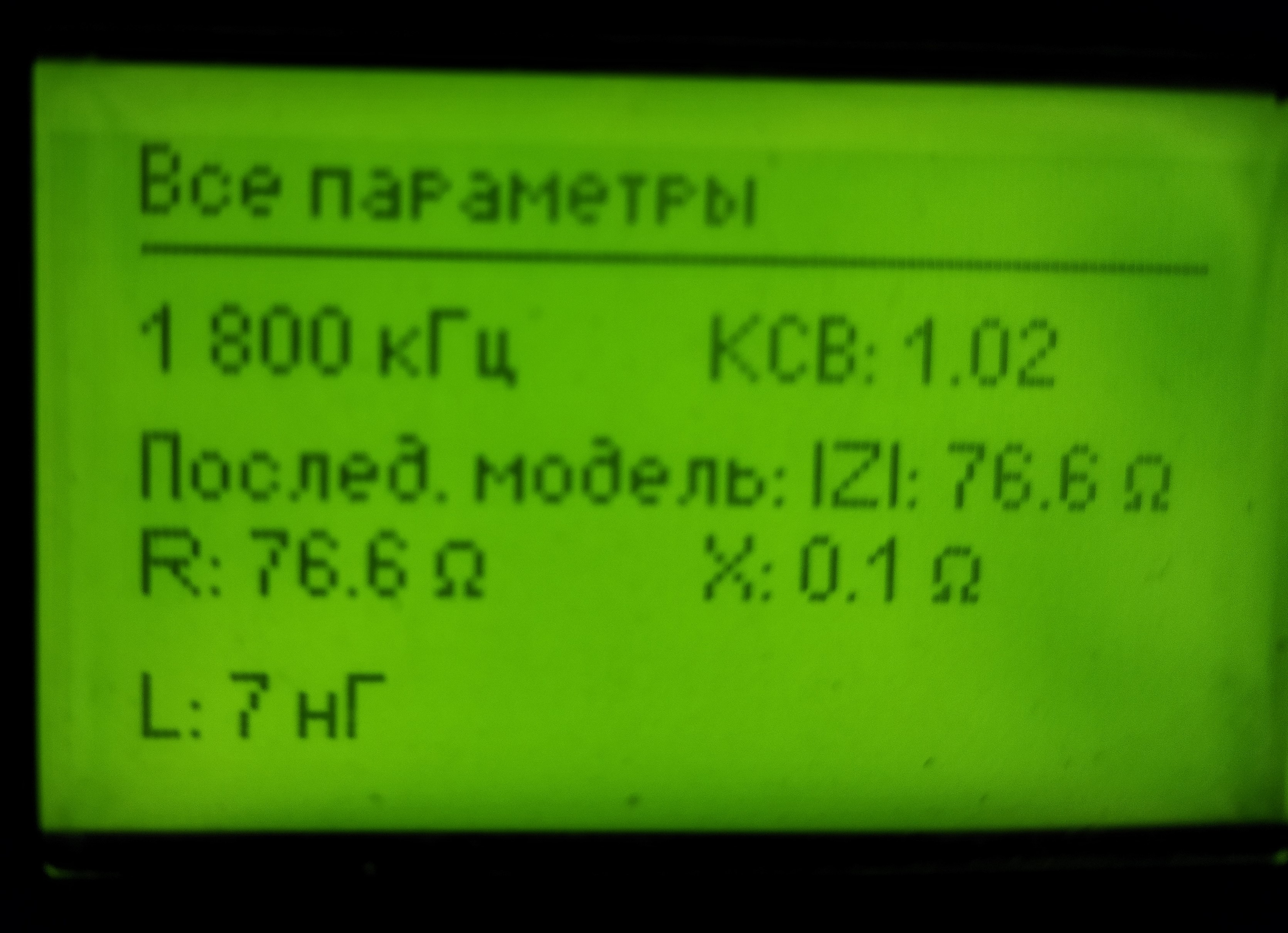

На эквивалент, правильный  - прибор показывает правильно, от руки не дописывал

вот как-то  так...

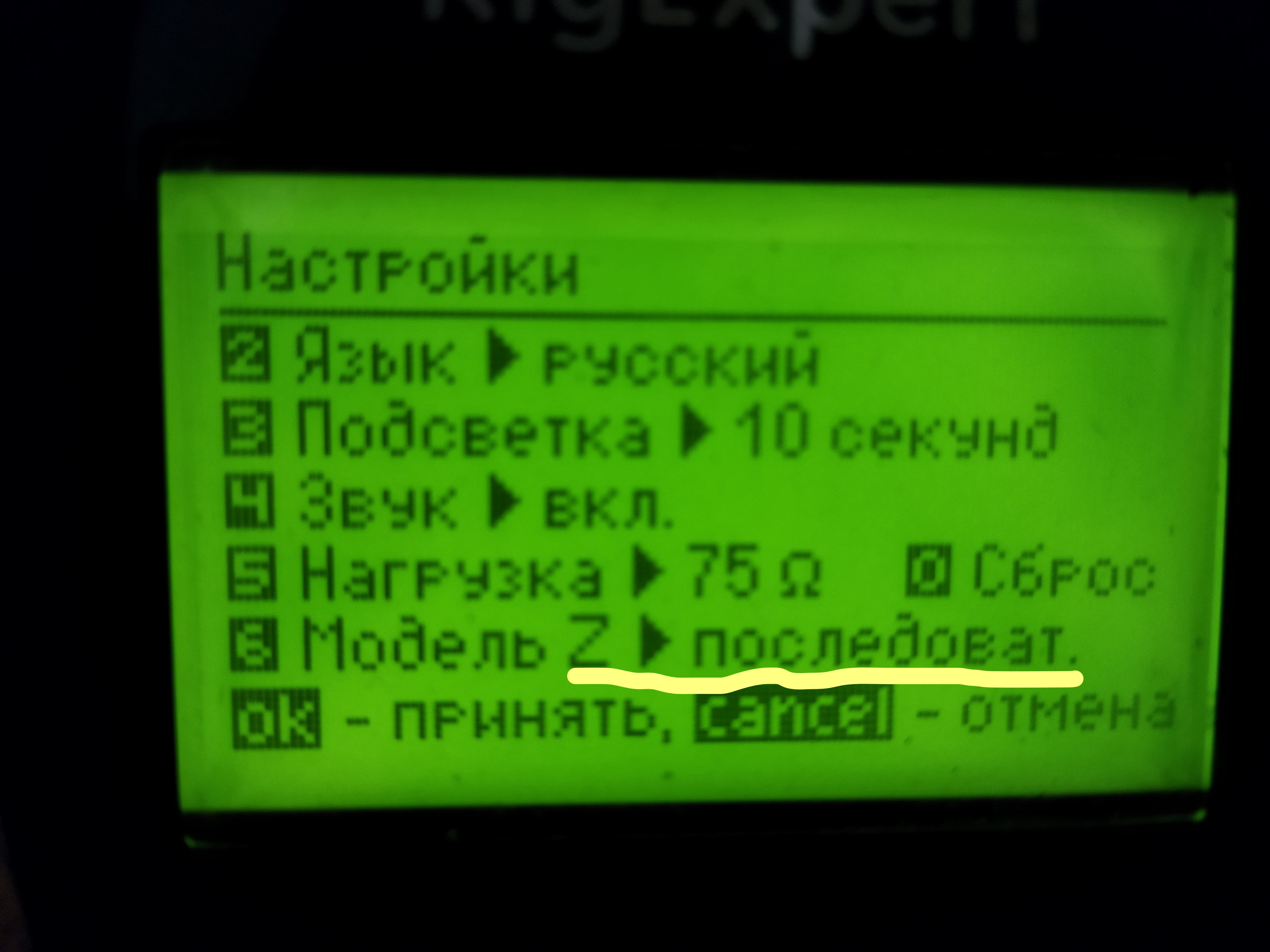

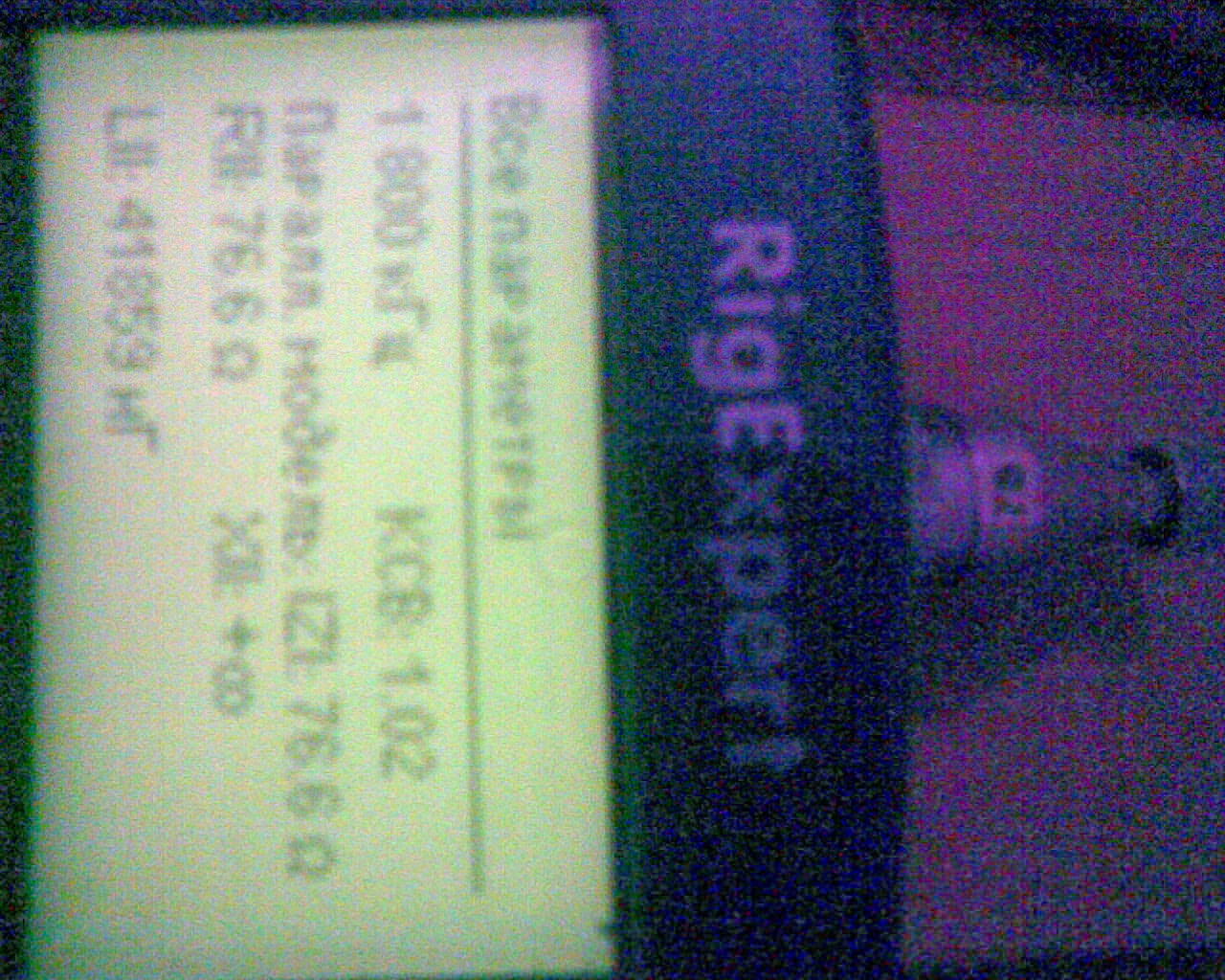

Под рукой был фирменный эквивалент на 75Ом....
Перестроил прибор и показал...
При эквиваленте 50Ом показания такие же...

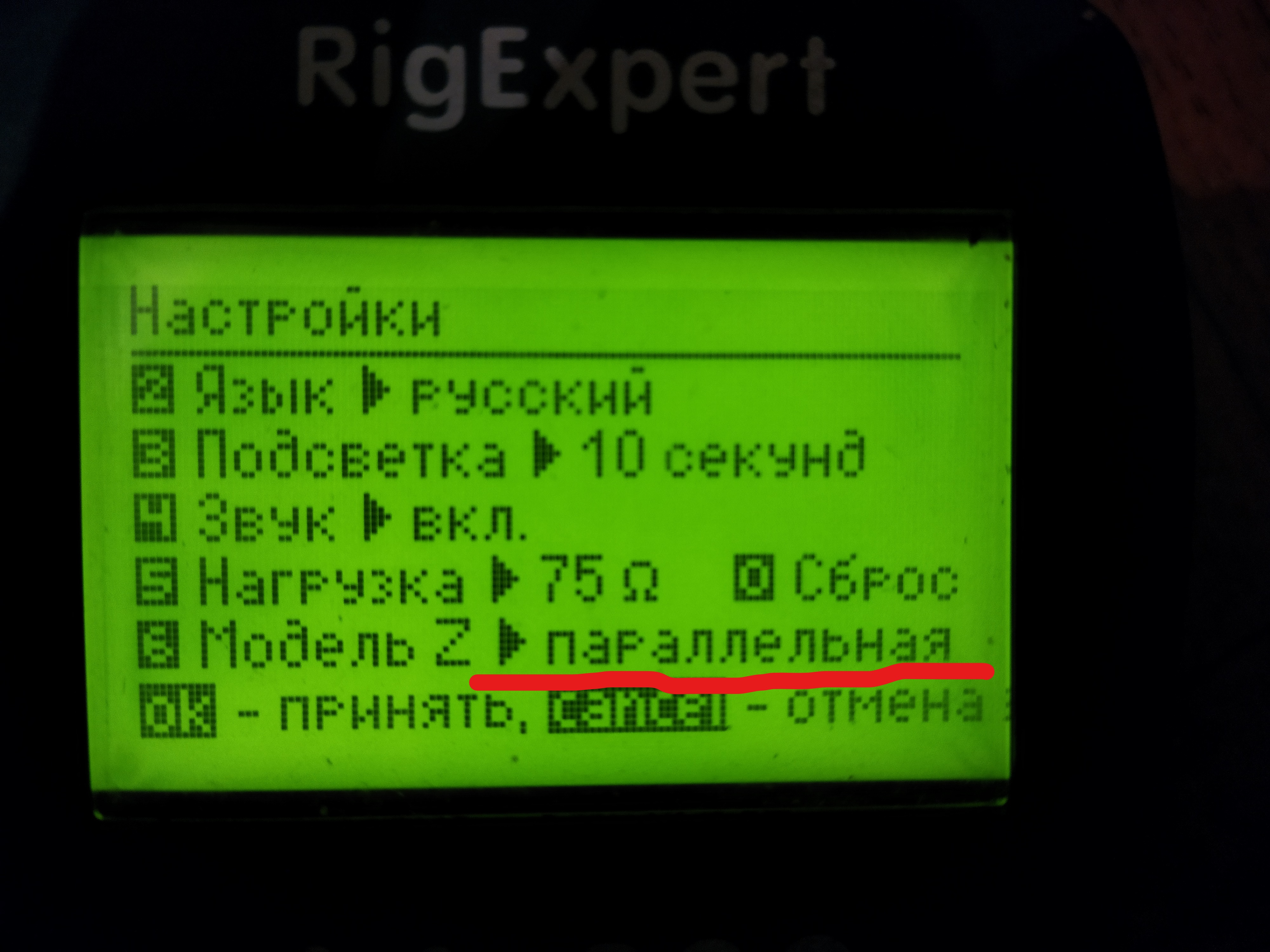

хотя могу с этим эквивалентом прибору задать 50 Ом. будет КСВ - 1.5.
Как сделать?

Отредактировано DON (2021-03-23 15:03:02)

Благодарю, Евгений, за  подсказку.
Видимо Вы предлагали вот это:
