Такие анкеры точно выдержат полотно антенны даже на 320, не то что на 160.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
были созданы индивидуальные анкеры
Кольцо проварено?
RN7T ex UA6GV, RA6FOA

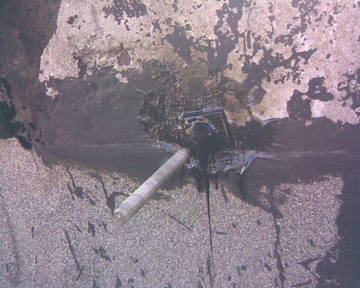

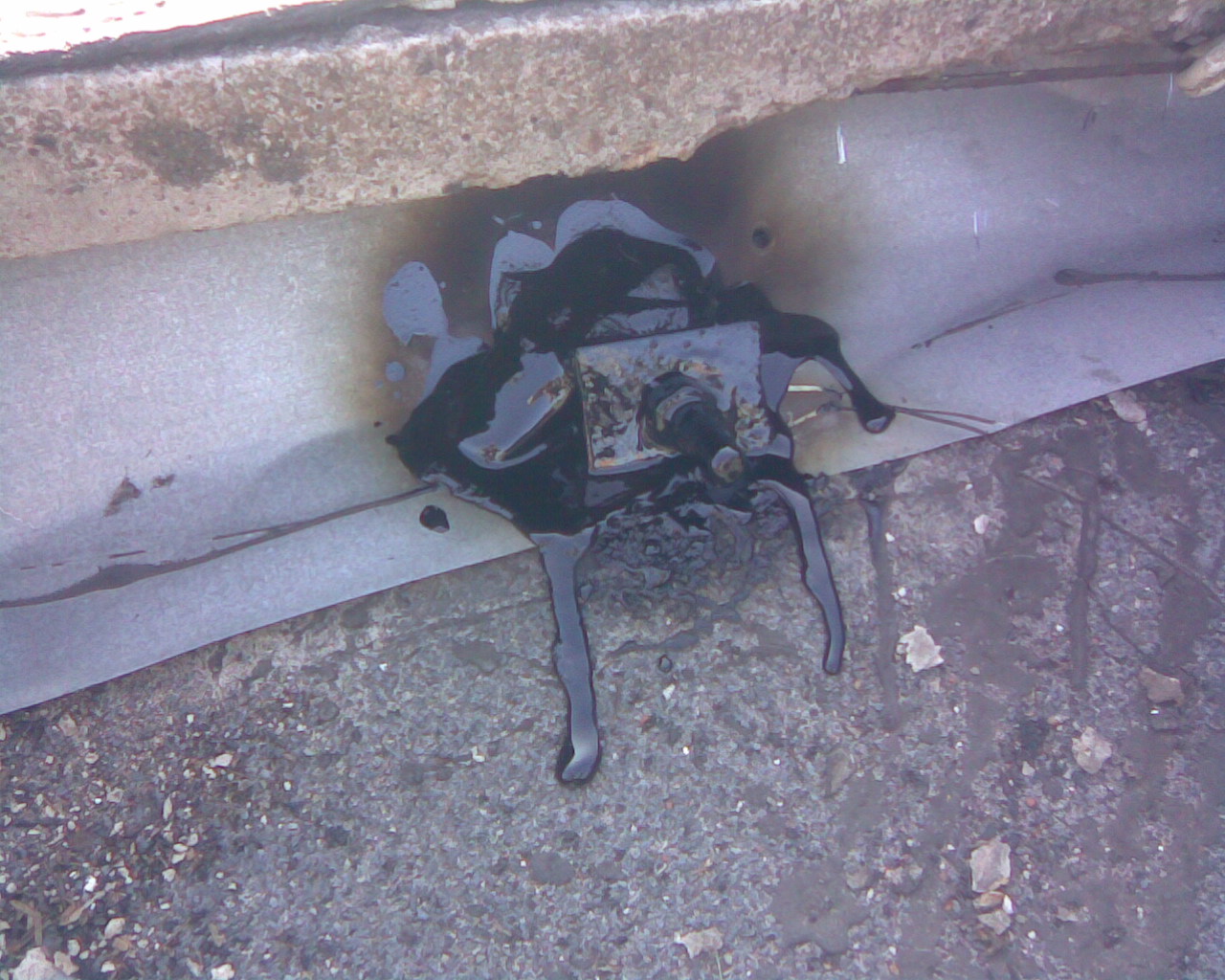

...Крепление углов рамки к зданиям через анкерные болты с петлёй. Расскажу как правильно их закрепить....
идем строго по советам
, но всегда можем дописать "новую страницу":
используется дедовский способ от вандалов ...и попутно коррозии
надеюсь поможет, от случайного любопыта!
Кольцо проварено?
не только, но и проковано, отожжено...
На мой взгляд крепление супернадежно.
Нужно лишь для полотна антенны применить биметалл потолще 2,5-3 мм. Обязательно со стальной жилой.
А сами растяжки полотна сделать стальным тросом с изоляторами.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Отлично выполненный узел
Главное, что пластины выдержали не только вес самой рамки, но еще и плюс вес вероятного обледения, а это может быть до нескольких десятков кГ.
пластина создана для масляного выключателя 10кВ. (фото выше)
штатно работает в режиме больших динамических нагрузок...несколько сот кг. точно не помню...
По "селективности надежности" создаваемой антенны, никогда не должны рваться крепления, оттяжки и изоляторы...
Они в любом обледенелом случае должны остаться на месте.
Падать вниз может только ...полотно антенны.
На мой взгляд крепление супернадежно.
Нужно лишь для полотна антенны применить биметалл потолще 2,5-3 мм. Обязательно со стальной жилой.
Выбран биметалл 2.2мм. Нечто среднее между надежностью и весом...
Проведены испытания соединений т.к. целого куска 175м. не нашлось...
простые скрутки, пропаянные ПОСом не прошли испытаний,
ни на прочность, ни на качество соединения с течением времени. Все плохо.
При пайке ПОСом соединение "разлезается" при натяжении...тянул машиной.
Проведена пайка медью по меди. Соединение прочнее целого места.
Медь обеспечит контакт электрический в месте соединения..навсегда.
?
прочность БИ-2.2мм. по "марксу" - 75кг. на квадратный миллиметр, надеюсь хватит на плюс 15мм. льда
Проведена пайка медью по меди. Соединение прочнее целого места.
Медь обеспечит контакт электрический в месте соединения..навсегда. ?
прочность БИ-2.2мм. по "марксу" - 75кг. на квадратный миллиметр, надеюсь хватит на плюс 15мм. льда
Конечно медью пайка(сварка) будет намного надежнее т.к. медь прочнее олова. Нужен лишь хороший прогрев места пайки, чтобы пайка не оказалась ,,холодной,,
прочность БИ-2.2мм. по "марксу" - 75кг. на квадратный миллиметр, надеюсь хватит на плюс 15мм. льда
Такой диаметр думаю будет достаточно прочный, чтобы выдержать и само полотно и плюс еще нештатное обледенение.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
БИ-2.2мм
А что это? Знаю БСМ(стале-медный) БСА(стале-алюминиевый) , а такое обозначение не встречал. И не паяли их, просто накручивали, вроде бы минимум 8 оборотов. Хотя могу и ошибаться.
прочность БИ-2.2мм
Он имел ввиду биметалл, наверное.

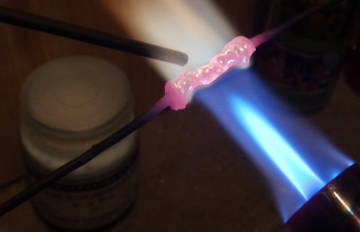

Проведена пайка медью по меди. Соединение прочнее целого места.
Я применяю для пайки где надо что бы надёжно медный прутик с серебром.
Его применяют для пайки радиаторов кондиционерщики и холодильщики.
В специализированных магазинах есть. Я покупал на Али Экспресс.
https://aliexpress.ru/item/33045124947. … 1577354905
Отредактировано Евгений (2020-09-26 09:16:33)
RN7T ex UA6GV, RA6FOA
Конечно медью пайка(сварка) будет намного надежнее т.к. медь прочнее олова. Нужен лишь хороший прогрев места пайки, чтобы пайка не оказалась ,,холодной,,
выглядит так:
если не прогреть, флюс-припой не протечет между витками...

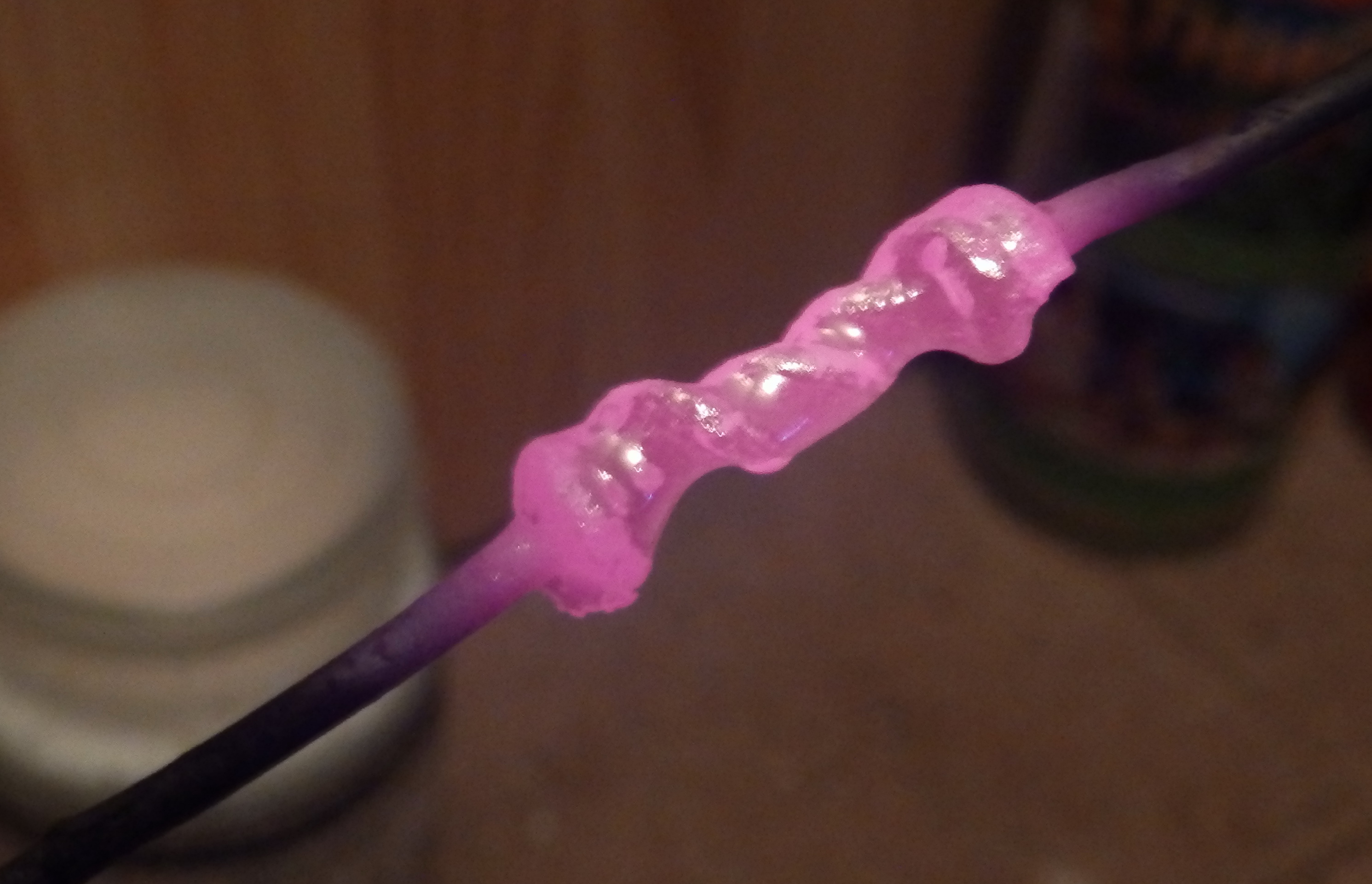

лучшей текучестью обладает серебро, а еще лучше - золото, но не для этого случая

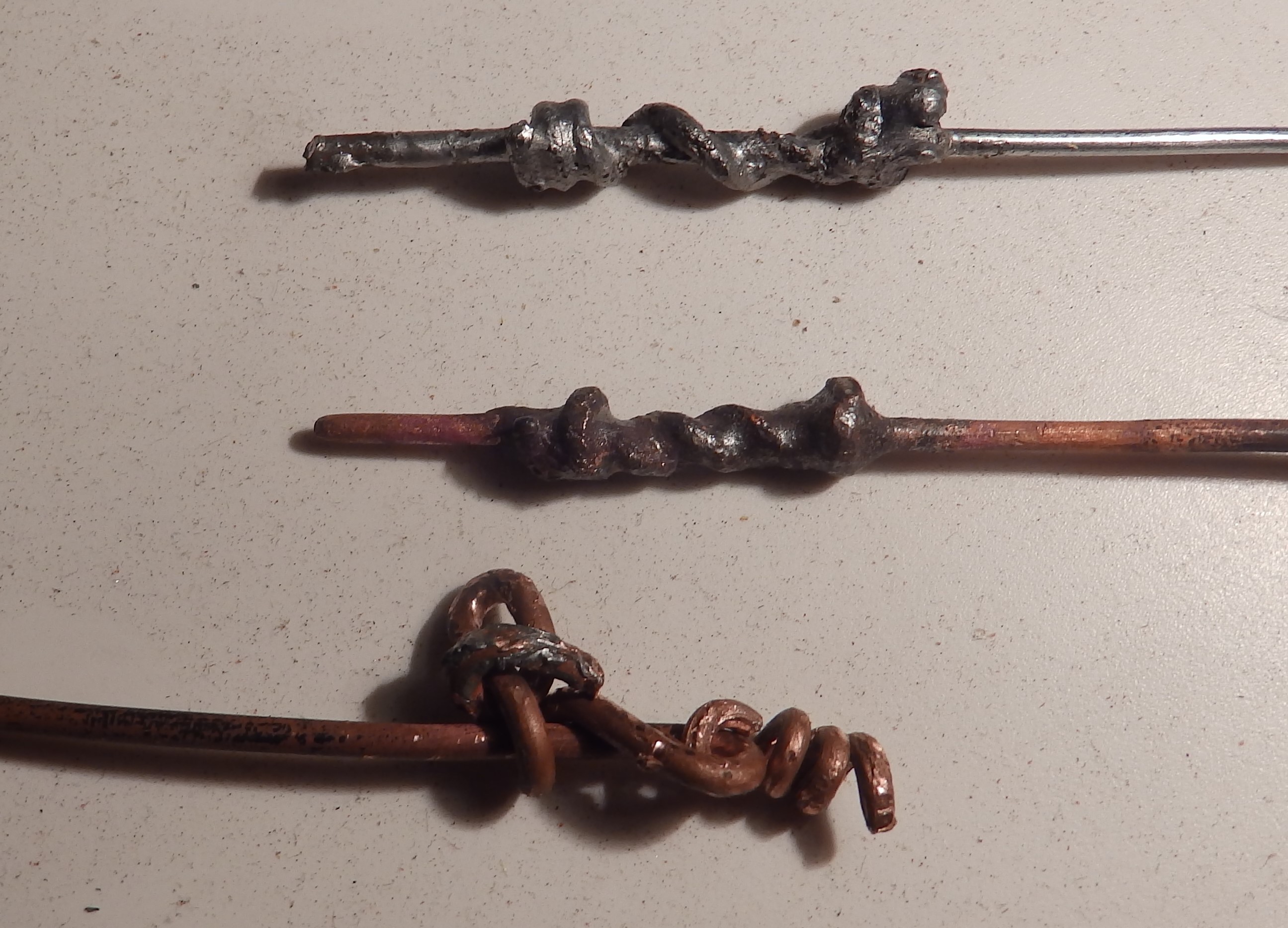

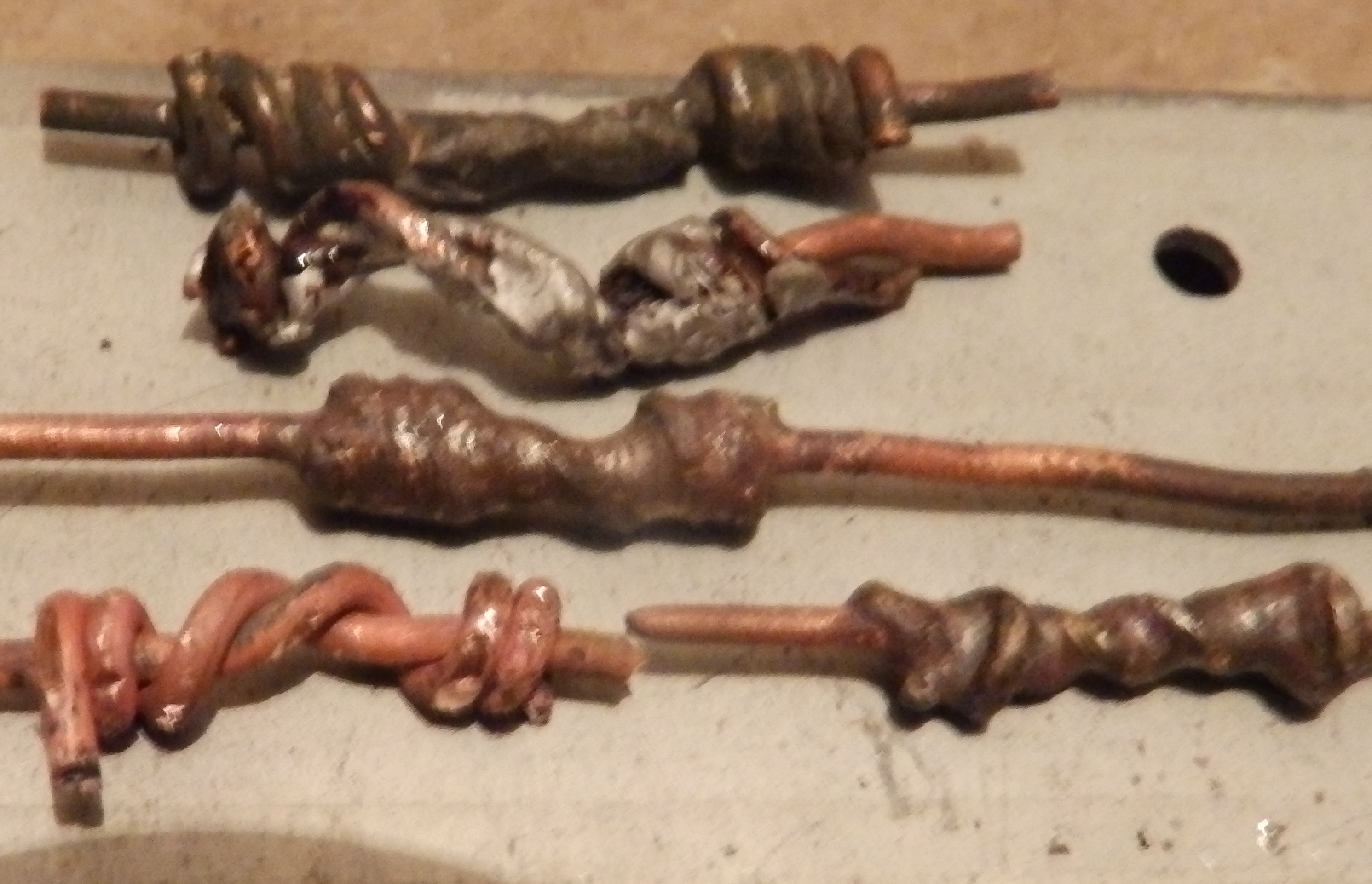

соединение ниже: оловом-старое, оловом на ветру свежее, медь по меди свежая
медь по меди, после пайки видно, покрыта блестящей пленкой...
с течением времени темнеет, надеюсь под дождем ничего с ней не случиться
с течением времени темнеет, надеюсь под дождем ничего с ней не случиться
Ничего страшного не будет. Главное - есть электроконтакт, стабильный под воздествием ветра, снега, дождя и т.п. Это самое главное ну и чтобы механическая прочность была.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Помню в детстве выпрашивали термитные шашки и спички у знакомых монтёров. Они ими провода сваривали.
....ну и чтобы механическая прочность была.....
здесь могут быть вопросы..
как повлияет на биметалл "отпускание" железной составляющей?
Провод достаточно жесткий, чтобы его легко развернуть в нужную геометро-конструкцию...
и плавно опустить на выбранное место, здесь не личные угодья, нужны доп.приспособления.
сразу устанавливаем орехи" на расчетные места вершин.
Технология прокладки полотна предусматривает неоднократное пересечение чьих-либо интересов...
ТВ, Инет, Тлф..еще имеется проводное радио, бельевые веревки, отдельно стоящие здания,
со своими консьржантками и...ключами, 33 раза ответь: и чё ЭТО?
Так вот предполагается взять в руки барабан и плавно продефилировать по условной траектории антенны
Так вот предполагается взять в руки барабан и плавно продефилировать по условной траектории антенны
Надо по месту смотреть, продумать все. Провод жесткий, разматывать лучше с катушки/барабана.
Изоляторы лучше сразу по месту поставить и растяжки к ним.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
В главной вершине треугольника, то бишь - точке питания,
будет установлено согласующее устройство.
его схема на данный момент не определена....
может нужно предусмотреть место крепления пары реле?

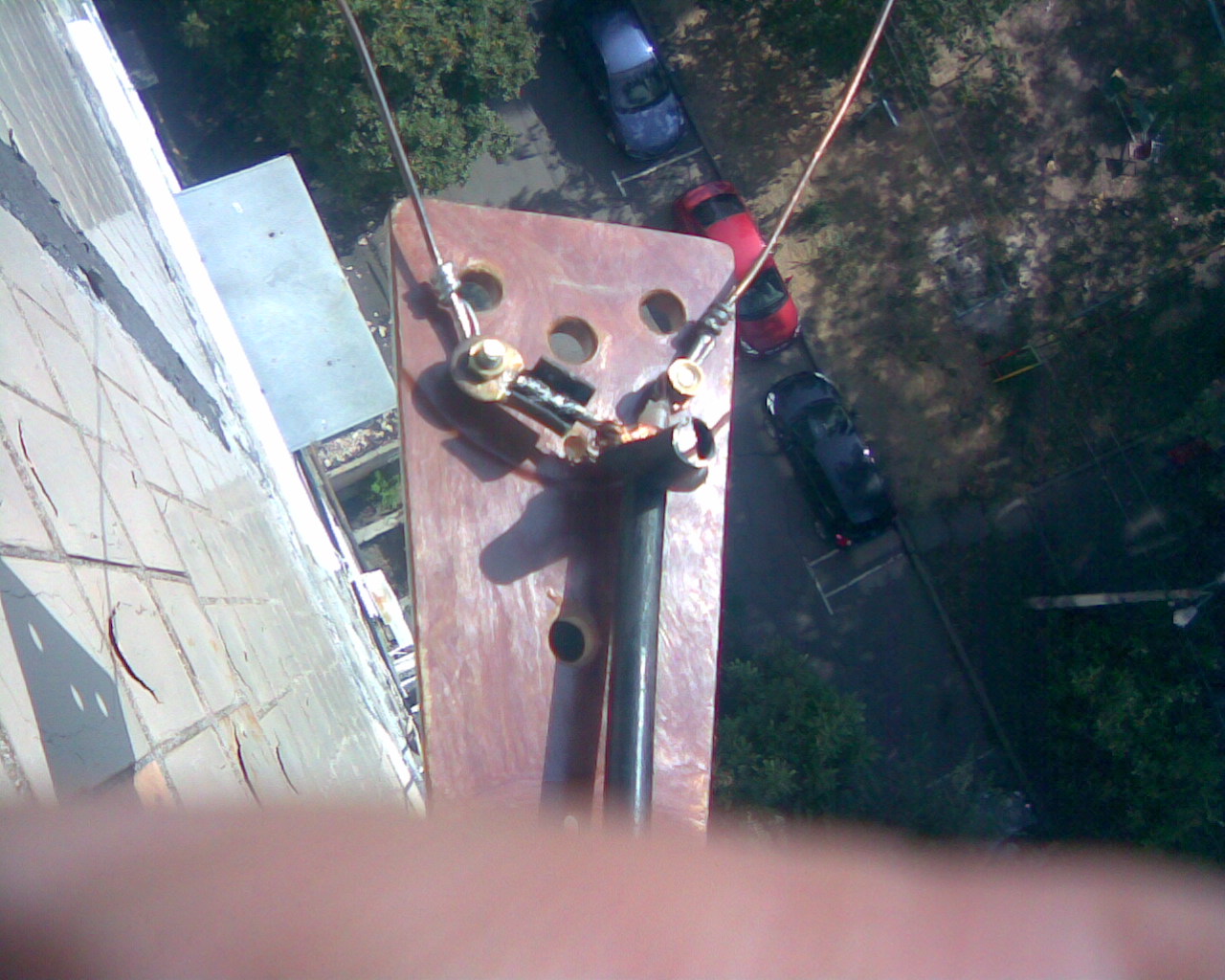

Главное достоинство этого узла: доступность руками в рабочем положении,
вне зависимости от мнения 1000 глаз, наблюдающих за процессом...

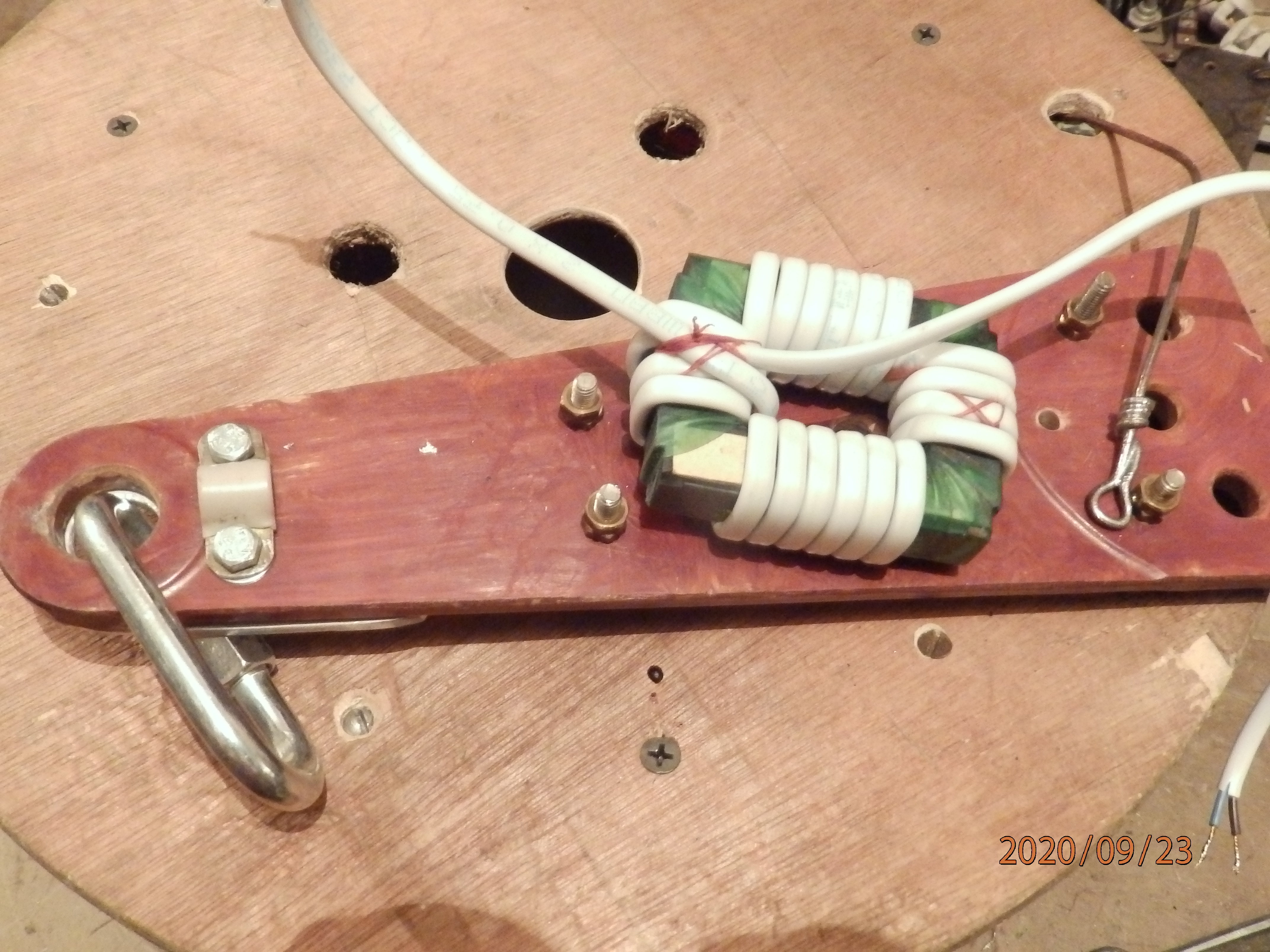

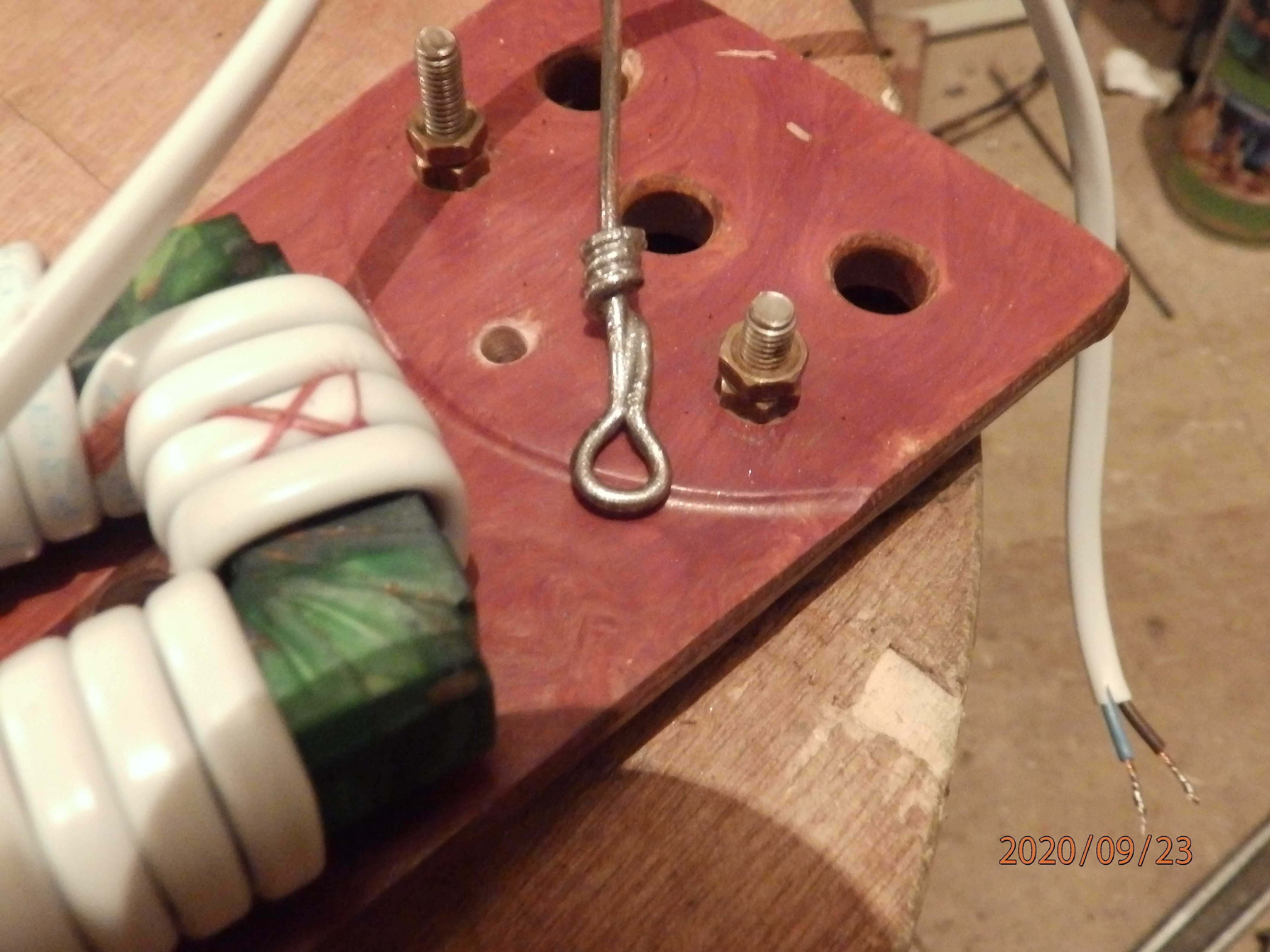

В отверстиях пластины, задумано крепление полотна антенны и кабеля,
болты и гайки немагнитные, латунные, М5.
Оконцовка провода пропаяна традиционным способом, ПОСом,
предполагаю в процессе настройки будут обрезания...
СУ есть в каждом трансивере, поэтому нет смысла ставить его на антенне. СУ трансивера сам согласует рамку, тем более, что разница между рамкой и 50 Ом не такая уж и большая.
К рамке просто кабель, хорошо заизолированный, залитый и в шек его.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
...Надо по месту смотреть, продумать все....
продолжаем готовиться строго по "марксу"

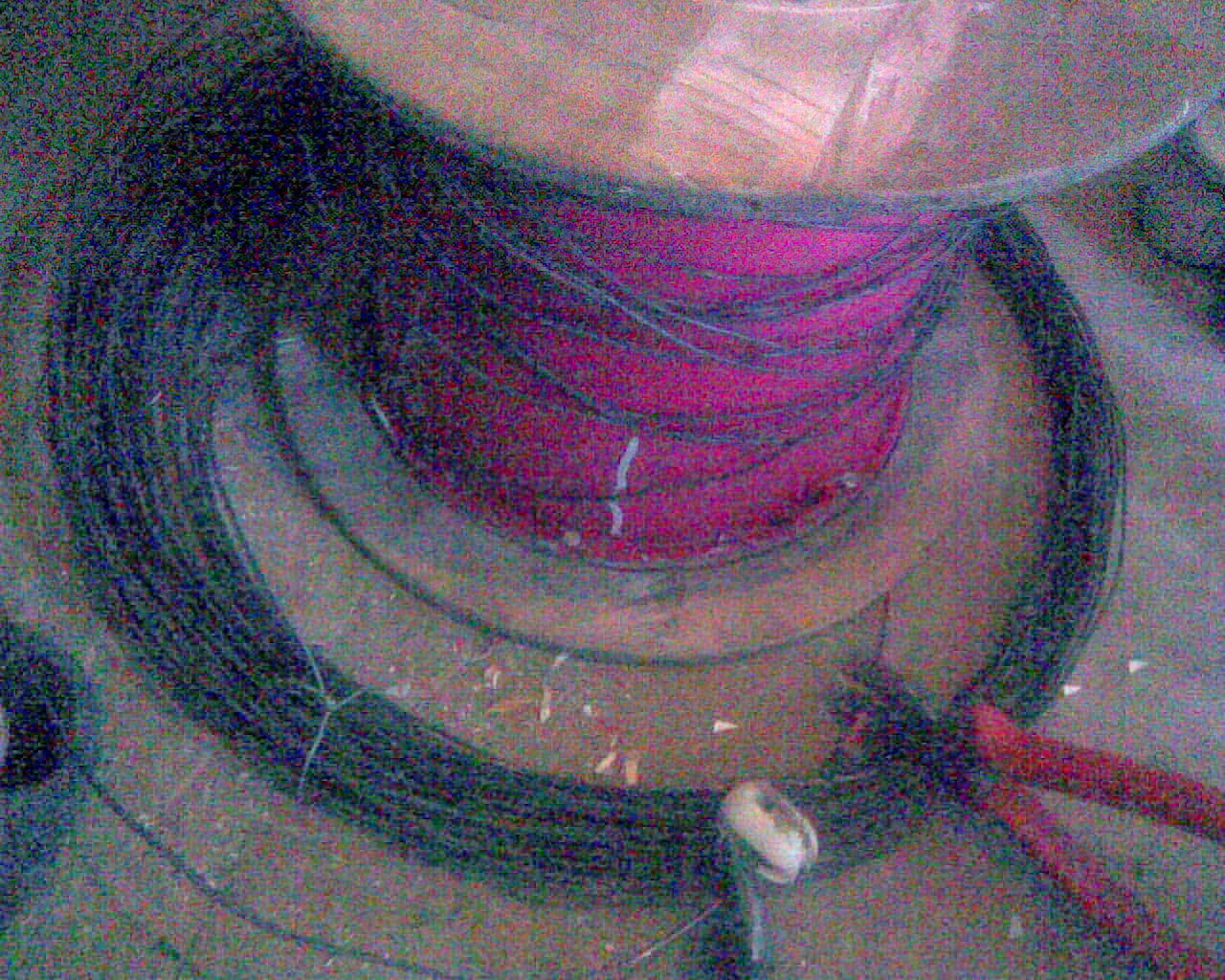

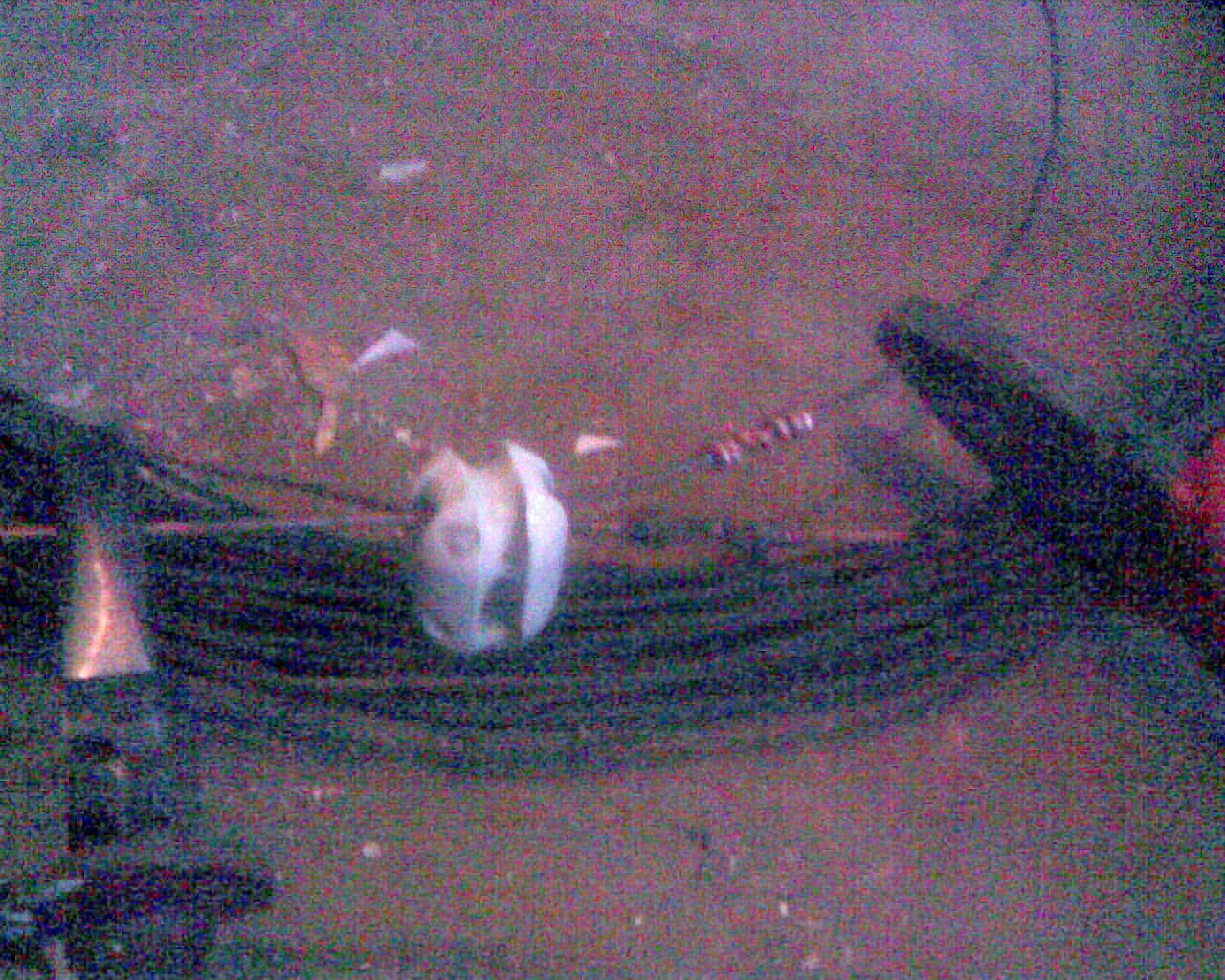

вымеряно, закреплено "орехами", намотано на барабанное-ведро,
строго необходимое количество метро-сантиметров провода согласно утвержденного проекта:
вспомним наши ожидания:
душа поет в скором завершении мучений творчества

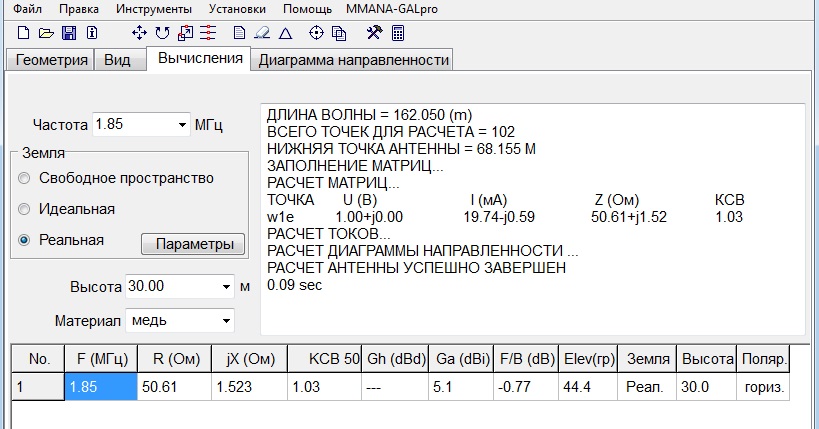

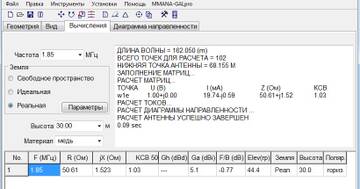

Такое моделирование не учитывает провисание провода, тем более тяжелый биметалл.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Уже послал
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
...Такое моделирование не учитывает провисание провода....
предполагаю погрешность 5-10%...
хотя один угол будет висеть выше, точки питания, а второй вровень...
предполагаю погрешность 5-10%.
Это да, легко может быть.
Файл проверил, ошибок не обнаружил. Все нормально. Никаких СУ у полотна не нужно делать. Напрямую кабелем 50 Ом в шек.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

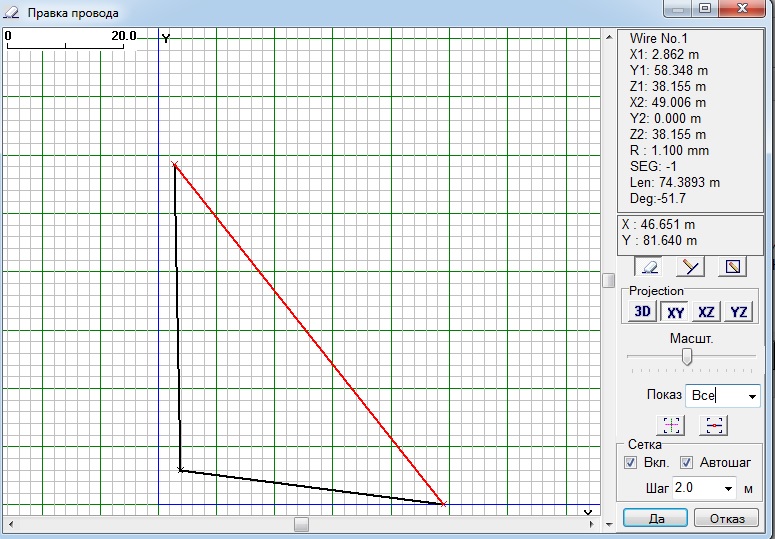

Файл проверил...

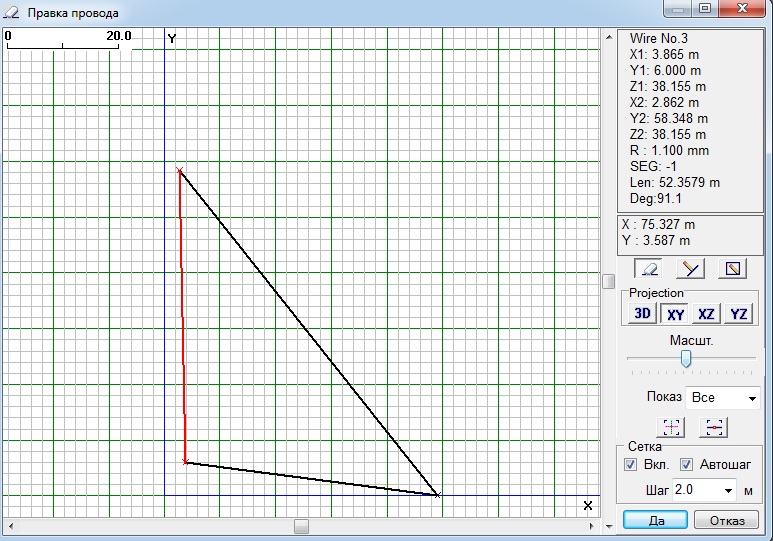

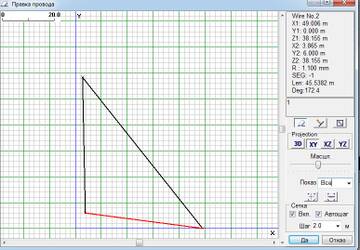

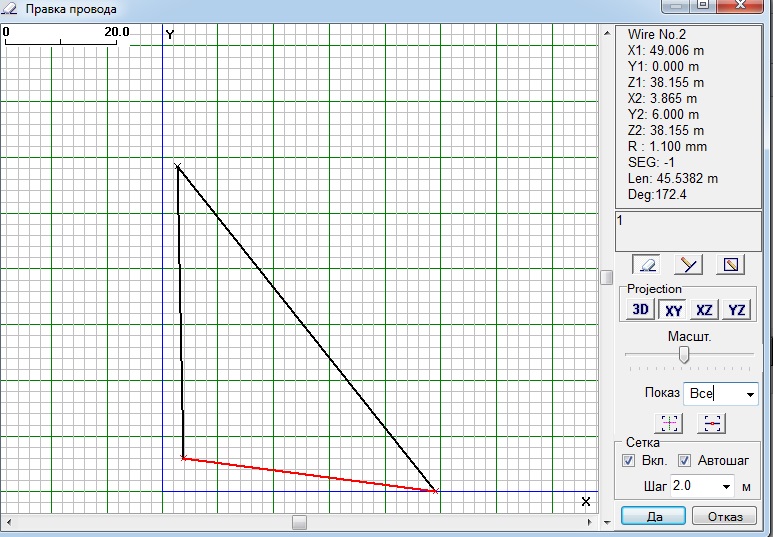

координаты X и Y условно образуют прямой угол между двумя 9-эт. зданиями...
все размеры выдержаны согласно масштаба в файле...
Такое моделирование не учитывает провисание провода, тем более тяжелый биметалл.
Вот, вот, я бы после того как рамка будет висеть на своём месте , посмотрел бы анализатором.
Только НЕ АА-330 !!!!!!! на 160м. он показывает погоду в африке.
Если есть возможность в точки питания рамки , подогнать в резонанс, и посмотреть что с сопротивлением.
Либо через полуволновой повторитель.
RN7T ex UA6GV, RA6FOA
Только НЕ АА-330 !!!!!!! на 160м.
На таую рамку очень сильные наводки особенно от вещалок на средних волнах и ДВ. Поэтому там приборы практически плохо работают. Лучше применять трансивер с КСВ метром.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
двумя, пенсионерами-инвалидами, за чистые 4 часа времени, с выполнением фигур циркового эквилибра,
была подвешено-растянута универсальная всеволновая радиосеть...
...пересекаемая под разными углами и уровнями, 11-ю проводами интернета...

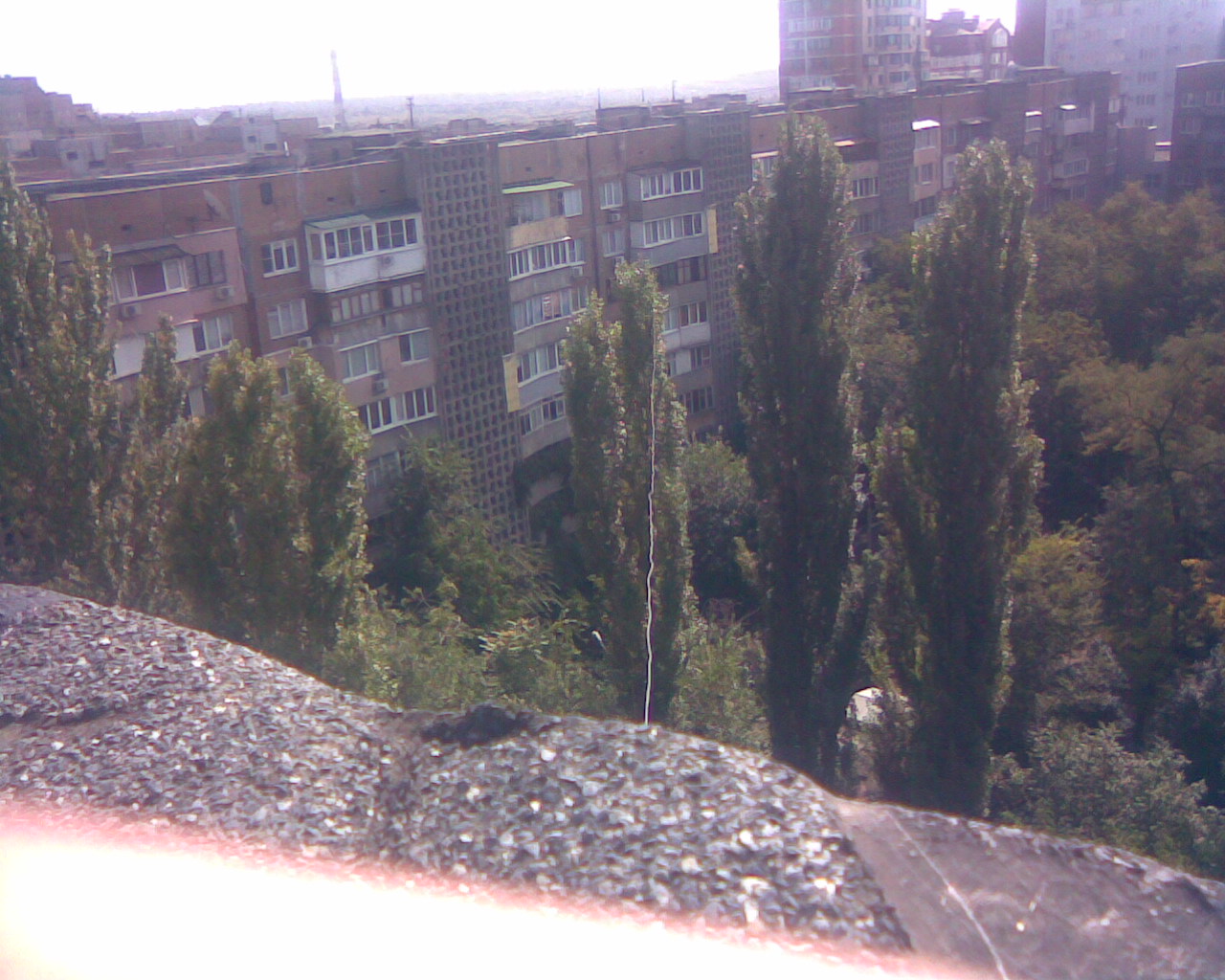

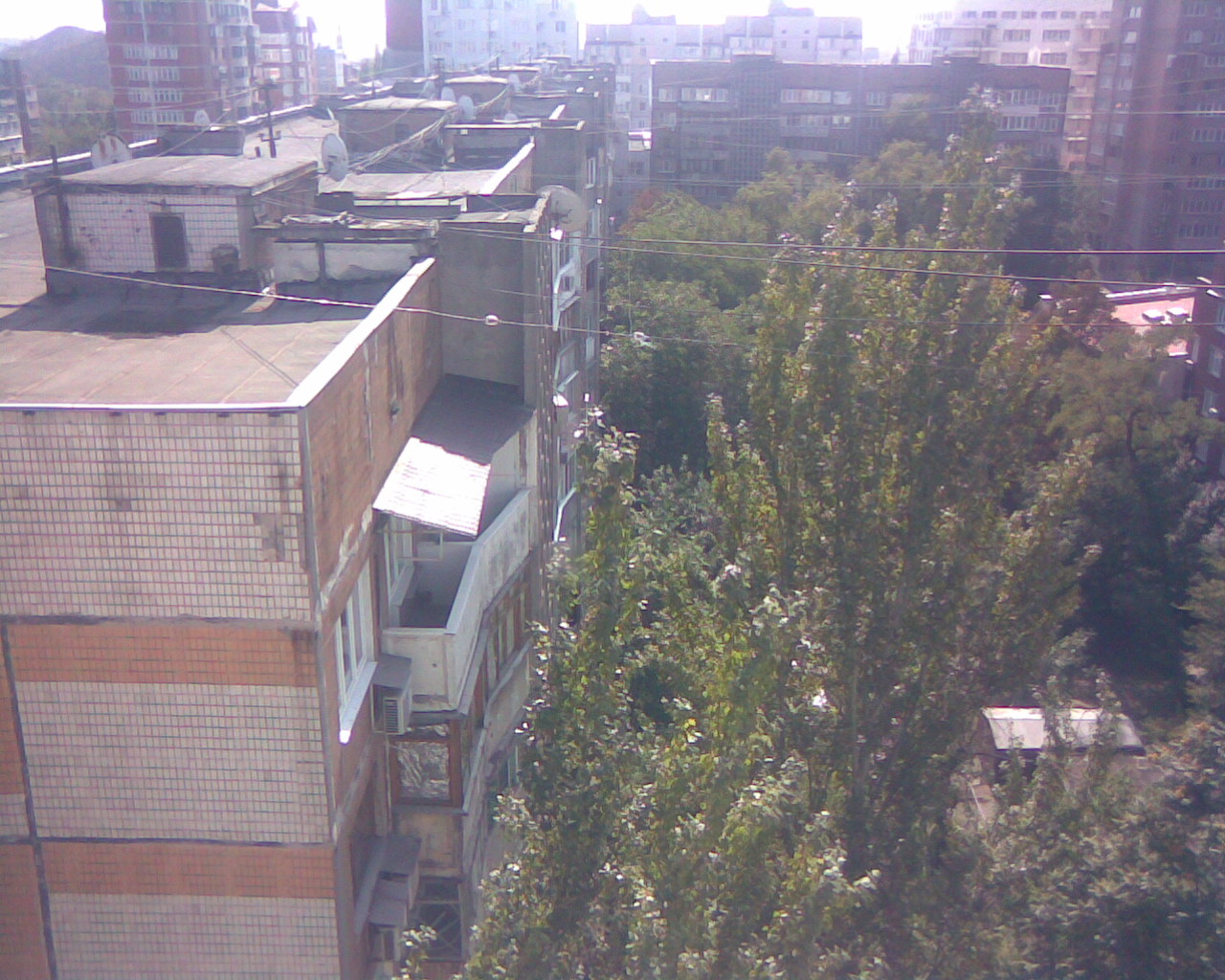

висит так, чтобы старуха с 9-го этажа не повесила бельё...
Привязав один конец к точке питания, второй, на барабане, подавался по условному периметру,

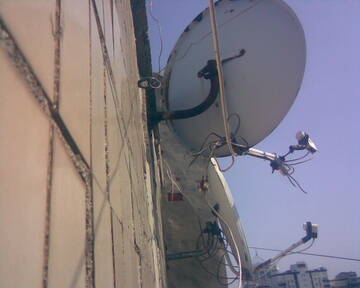

главными зацеперами оказались телевизионные тарелки.
При этом ни одна из них не подключена...кабели давно сгнили, висят, как памятники спутниковым временам...
но их владельцы строго следили за непоцарапанностью их реликвий
бог с ними, дельта на месте!
что будем мерять?
Отредактировано DON (2020-10-11 01:08:22)
Раз дельта на своем месте, то следует измерить КСВ. Это самое главное.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
.....то следует измерить ..... самое главное
согласен!,
но...ни одна бухгалтерия на свете не допустит нарушения процесса:
"...сдал, принял, протокол..."
вот с него и начнем...с паспорта новой эл. установки.
там первым пунктом следует - сопротивление всему известному.
Начнем с проверки на целостность:

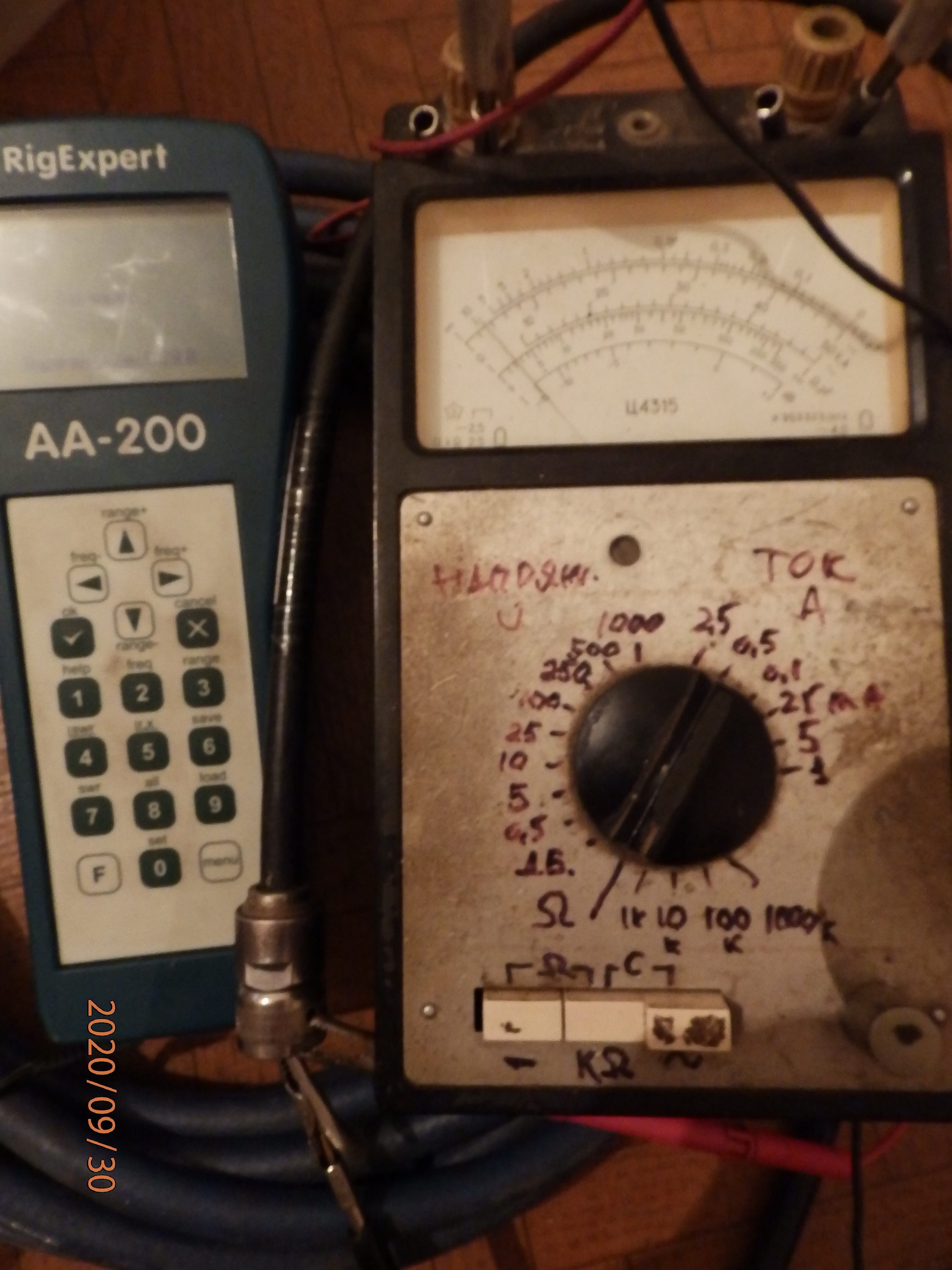

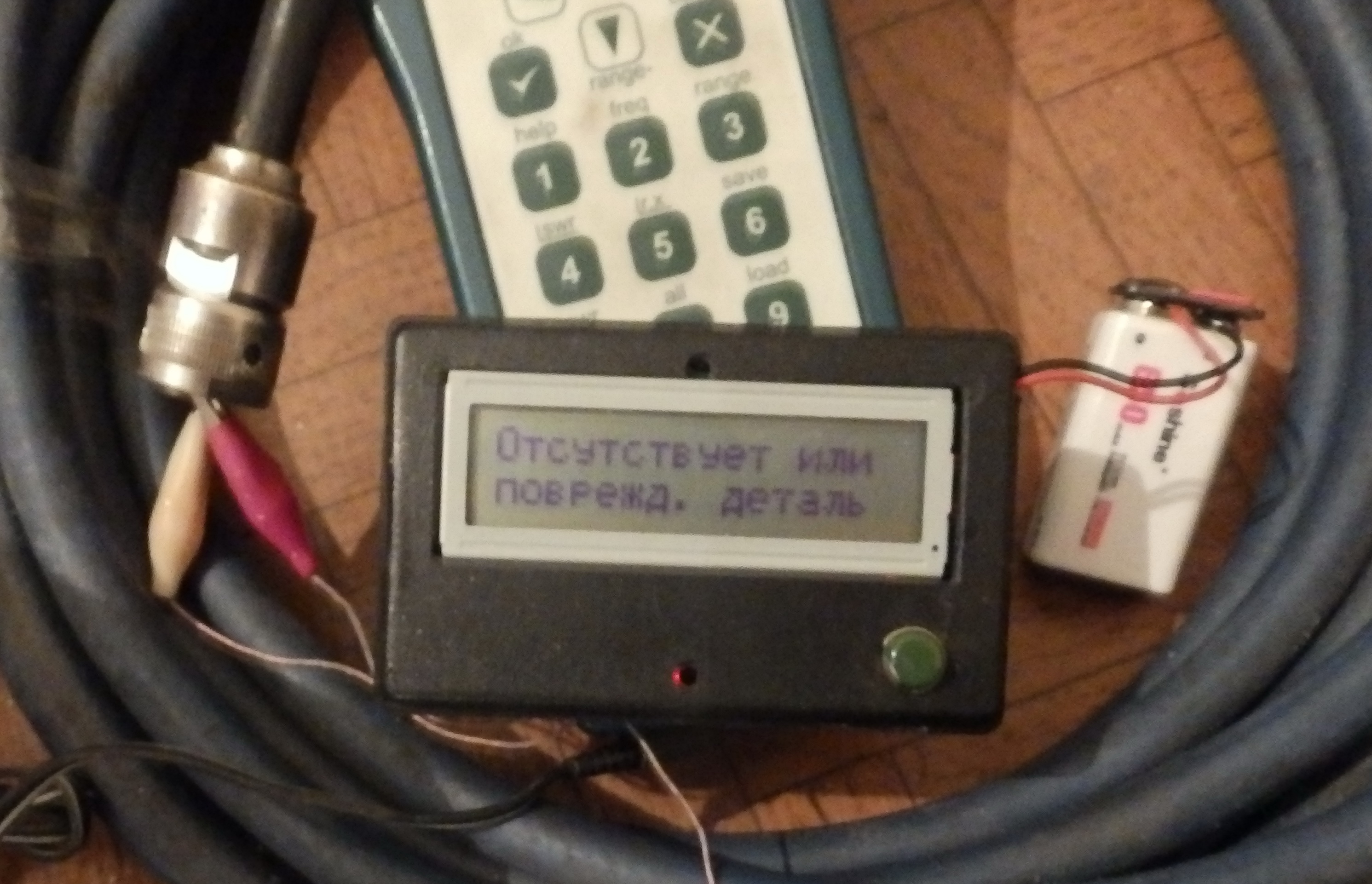

результат неожиданный...от прибора, который должен был показать LCR системы.
откладываем на подумать, проверяем, как и положено деду:
ну вот! давление стало падать...кровяное!

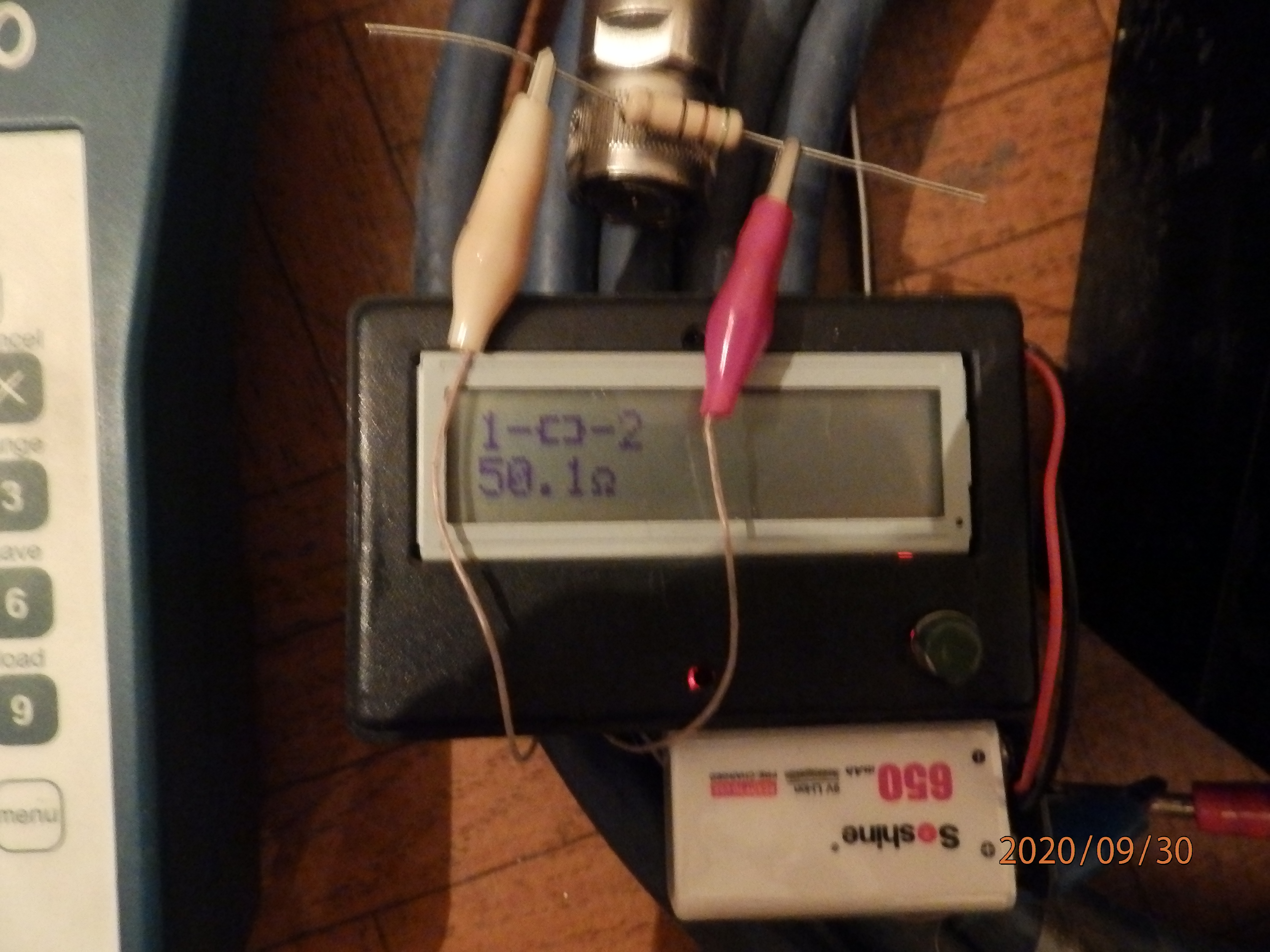

Пишем в паспорт: сопротивление - 2_Ом.
проверяем по "марксу": Электрическое сопрот. пост току, Ом/км, примененного биметалла, не более - 13,5_Ом.
у нас 200м ... должно быть -2,7Ом. - результат радует!
Все пайко-сварки ведут себя достойно.
Даже две скрутки на клеммах на результат, пока, не влияют...
Отредактировано DON (2020-10-11 01:11:16)
второй пункт протокола: проверка на изоляцию...
ясное дело, антенна висит на изоляторах,
четыре керамических и коричневая пластина неизвестного производителя...
измеряем по отношению к скелету...здания
первый замер сделан М500, потом пришло желание ужесточить замеры,
использовал М1000...М2500 нету...
Итог: накручено 1000 приборных вольт, ничего не пробило.
показано более..1000мгОм.
Следующий пункт протокола: наведенное напряжение...
ведь антенна приемная...как без него?
Без него будет хорошо следующему прибору. а вот с ним...
как и положено прибор показал несколько вольт начиханных соседями,
днем меньше, ночью больше, причины разбирать не станем...
результат неожиданный...от прибора, который должен был показать LCR системы
Проверьте прибор, замкните накоротко его выход, он должен показать 0.
Даже две скрутки на клеммах на результат, пока, не влияют
Две скрутки это мелочь, они погоду не сделают.
Итог: накручено 1000 приборных вольт, ничего не пробило.
показано более..1000мгОм
Все хорошо, хотя для удара молнии это ничего не значит. Смотря как далеко ударит молния. Наводки ЭДС от неё могут очень высокими. Я знаю случай у знакомого, при ударе молнии , сгорел кабель, лежавший в бухте, не подключенный к трансиверу. Жуткое дело, если бы он был подключен к радио.
ночью больше, причины разбирать не станем...
Я думаю, что ночью мощные СВ вещалки, и ночью дальнее прохождение вещалок, которые днем не слышны совсем, поэтому антенна принимает все это.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

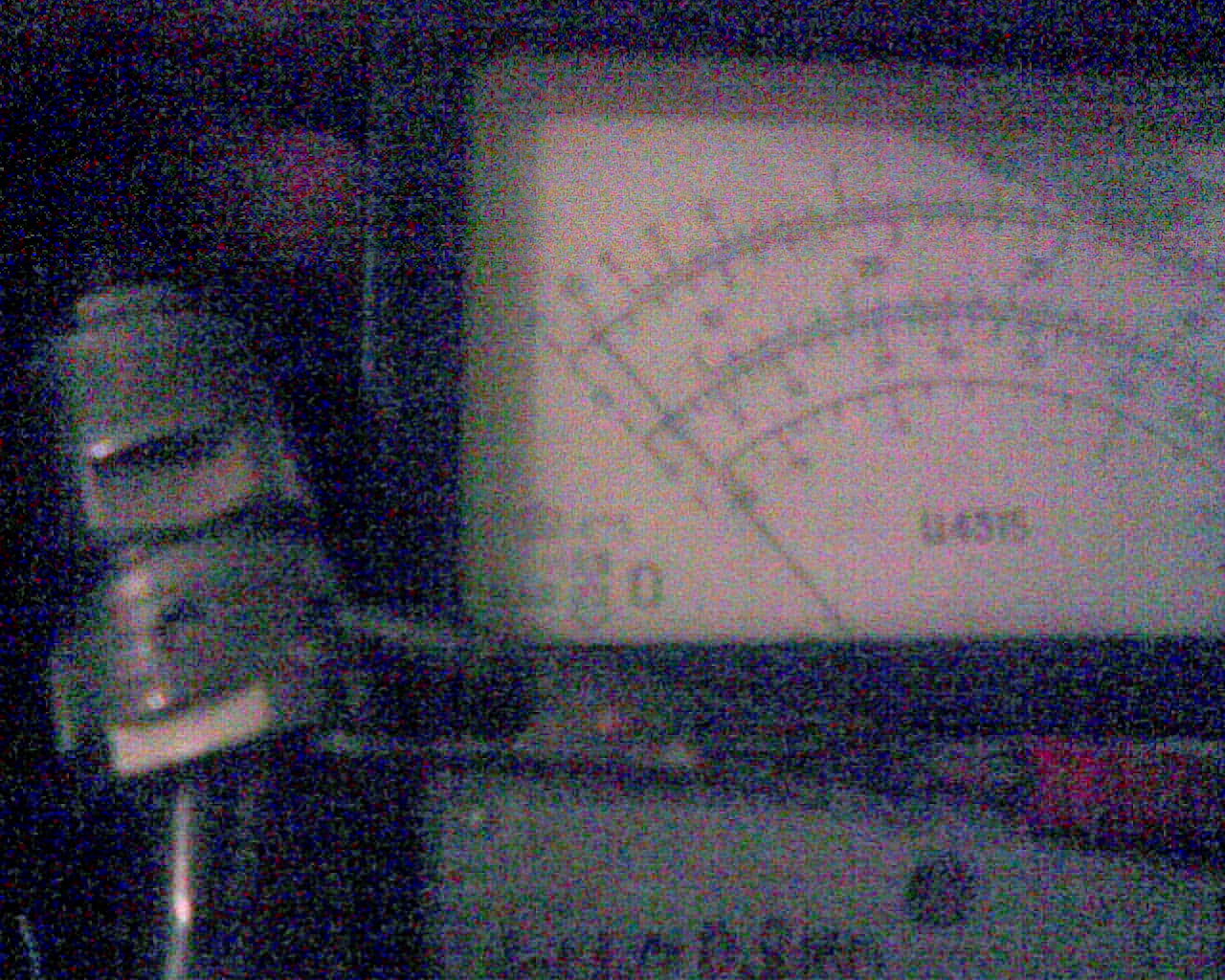

...Проверьте прибор....

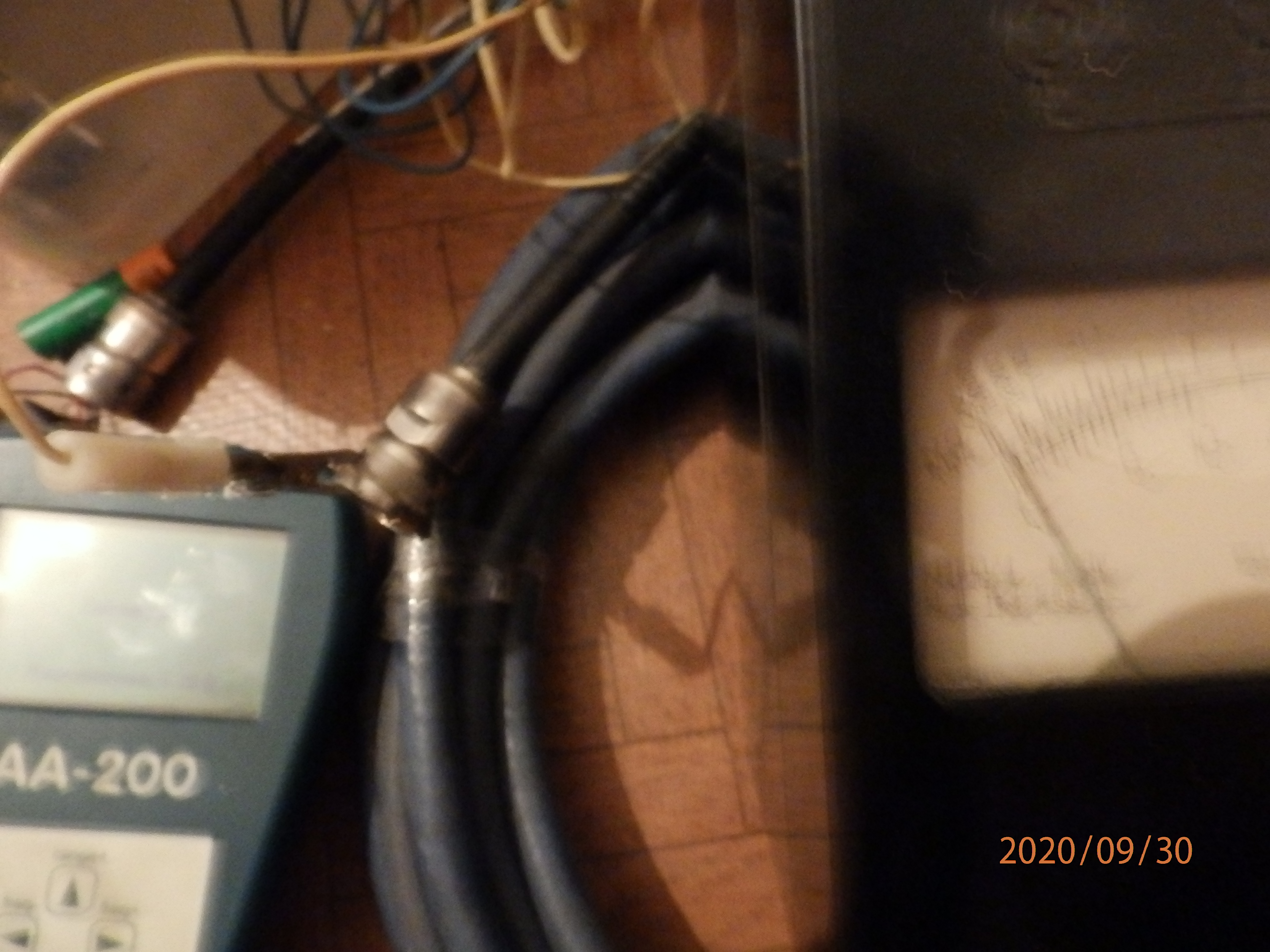

оказалось "крупный" для таких измерений
начинает измерять с ...5_Ом.

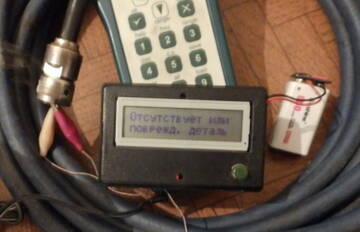

попытка обмануть китайпром, показала
вот где вылезли наведенные вольты...
руководствуясь советом:
....Только НЕ АА-330 !!!!!!! на 160м. он показывает погоду в африке....
становиться понятно, почему в африке погода...

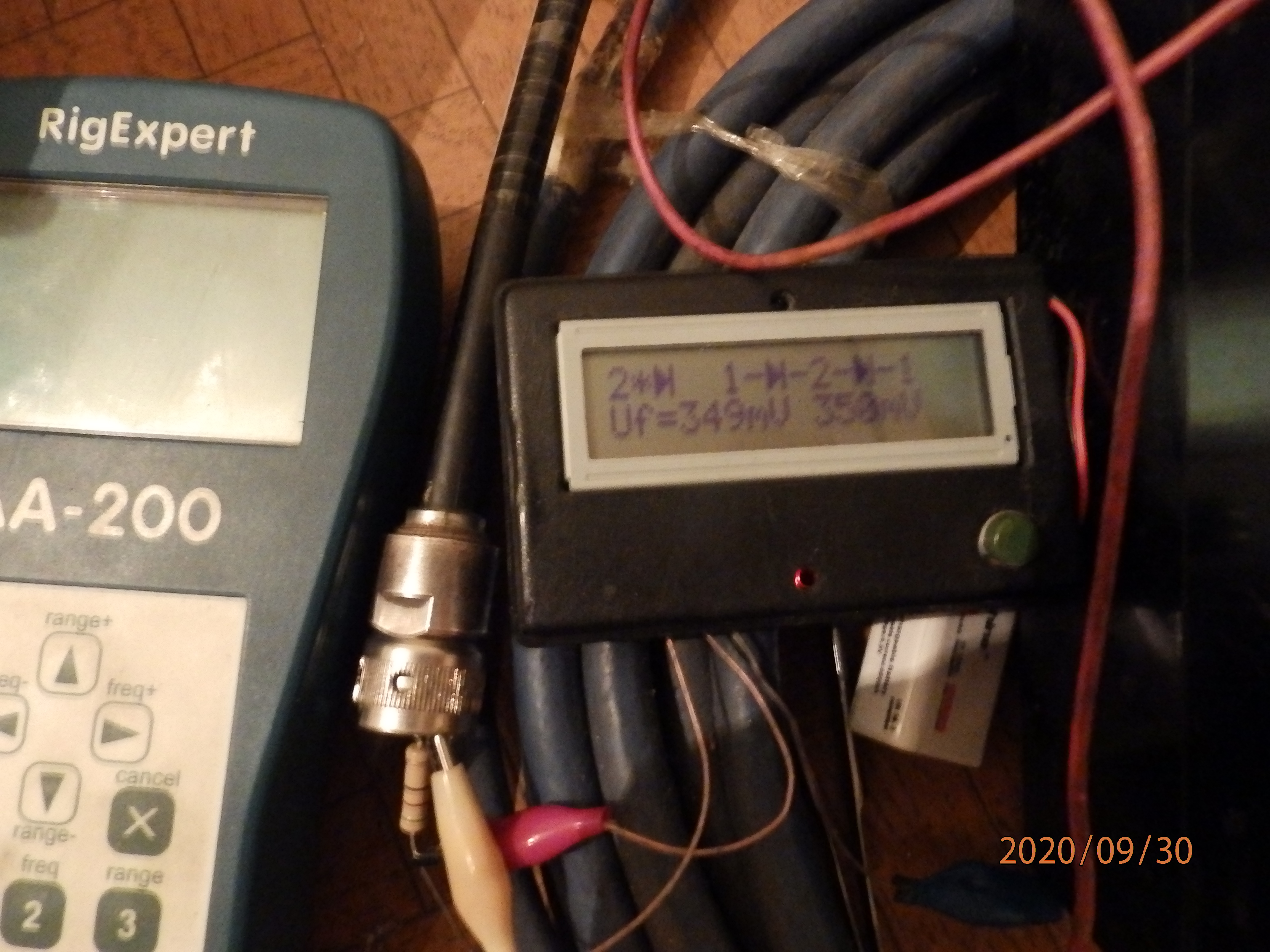

...Лучше применять трансивер с КСВ метром...
на сию секунду другого варианта нет
