Алекс, здравствуйте. О КСВ метрах здесь уже говорили. И в конце беседы кто-то сказал что на разных мощностях показывает разный КСВ. Вот и меня это есть. КСВ метр я сделал по статье DL2KQ. Сделал все точно, встроил в лайнер (ГУ-43Б) и когда работаю на голый трансивер (а сигнал проходит через КСВ-метр) кажет хороший КСВ, а если пропускаю киловатт то уже не единица КСВ. Не люблю всякие такие непо
нятки, кому верить?
Отредактировано rv6hll (2020-06-09 13:33:34)
Такой КСВ местр повторили насколько я знаю Евгений RN7T и Артур RV3MS. Лучше им вопрос адресовать.
Может что с диодами. Автор рекомендует КД522Б диоды. Или же прибор не сбалансирован.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Вот мой образец КСВ метра, встроенный в настольный антенный тюнер, коммутатор антенн.
Самый простой вариант SWR метра на токовом трансе.
Работает как часы. На любых мощностях от 10вт до 800вт, по крайней мере, больше пока у меня нет в наличии.
Такая же схема, была когда то встроена в старый мой UW3DI. Диоды лучше германиевые ставить. У меня ко крайней мере, так было лучше, особенно при малой моще на НЧ диапазонах, что бы можно было четко их сбалансировать в режиме FWR / в режиме REF, всегда четкая единица на эквиваленте 50 ом. От частоты не зависит. Главное, что бы хватило лишь номинала сопротивления R3, стрелку выставить на конечную точку прибора.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
На любых мощностях от 10вт до 800вт
КСВ -метр DL2KQ тоже работает как часы. Вопрос был такой-почему при большой мощности КСВ уже не 1 а 1.5 например?
КСВ -метр DL2KQ тоже работает как часы. Вопрос был такой-почему при большой мощности КСВ уже не 1 а 1.5 например?
Одно из предположений, возможно нет хорошей экранировки! Мощность большая, просто тупо наводит на плату ... потому и "добавляет" остаток к 1.5 вместо единицы.
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
возможно нет хорошей экранировки
Ну не знаю... DL2KQ разрабатывал этот ксвометр специально для того чтобы встраивать в мощный лайнер.там ведь транс находится в экране, как в консервной банке. У меня расстояние от ксвометра до контура сантиметров 10 . Для мощности 1 квт немного,понимаю. Сейчас читаю статьи Гуткина, и вроде приходит понимание того , что на малой мощности ксвометр занижает показания--диоды это делают--так что КСВ 1.5 а то и 2 наверное правильные. А на голом аппарате --25 ватт-- все прекрасно. Радио 5-6 2003 год.
DL2KQ
Гончаренко, не истина в последней инстанции! При все конечно уважению к нему.
ведь транс находится в экране, как в консервной банке.
А у меня делалось так, что бы сам измеритель был корпусе, полностью экранированном. Транс на плате, на "попа", через него сквозняком проходит центральная жила кабеля, а оплетка кабеля с двух сторон, распаяна на корпусе самого прибора. Из корпуса, только разъем стоит, на цепь измерения, но там после нескольких блокировочных кондеров на массу. Ну я так делал....
на малой мощности ксвометр занижает показания--диоды это делают--так что КСВ 1.5 а то и 2 наверное правильные. А на голом аппарате --25 ватт-- все прекрасно. Радио 5-6 2003 год.
Возможно. Но я не сталкивался никогда с такой нелинейностью, в зависимости от мощности. Может быть потому, что в голову не приходило строить КСВ метр на мощностях 1 квт и выше. Он то нужен то для того, что бы видеть согласование выхода РА с АНТ. Или между трансивером и РА. А для этого достаточно и 10 вт, что бы понять, как согласована антенна.
С другой стороны, я понимаю, что если скажем на 100вт, обратка на нуле, КСВ 1.0, то почему при 1000 вт, отклоняется
Бог нам дал CW, ленивые придумали SSB, а черти - FT8
Такой КСВ местр повторили насколько я знаю Евгений RN7T
Как то даже и не подумал проверить КСВ метр , зависимость показаний от мощности.
У меня КСВ метр не расчитан на малую мощность.
Провёл лаб. работу. Сократил мощность до 850 Вт. при этом регулятор в крайнем положении и стрелка на 100 при прямой волне. При отражёнке 6 КСВ=1,08
При мощности 1550Вт. стрелку прямой волны установил на 100 При отражённой 4 КСВ=1,12
Я думаю это зависимость диодов. Хотя я применил хорошие диоды. с.м схему

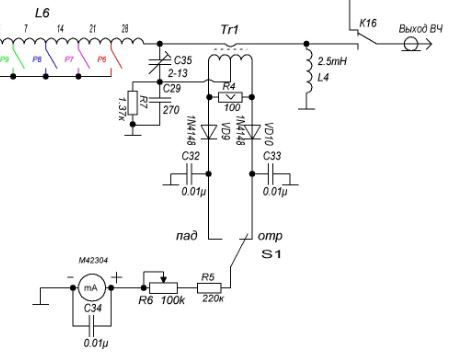

RN7T ex UA6GV, RA6FOA
Я думаю это зависимость диодов
Это сказывается не совсем линейная хар-ка диодов. У них есть хоть и короткий, но нелинейный участок хар-ки, он как раз и влияет и малых мощностях.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Евгений
Это сказывается не совсем линейная хар-ка диодов
Так у меня все "нормально"--так и должен вести себя ксвометр? Не понял , старый стал.
Alex_VE3KF написал(а):
Такой КСВ местр повторили насколько я знаю Евгений RN7T
Так у Евгения не такой ксвометр. Евгений , к тебе вопрос-ты сменил позывной , или это другой Евгений в Безопасном? У тебя Спитфайер на 80 метров? Петр,Зеленокумск, rv6hll.
или это другой Евгений в Безопасном?
Извиняй , Евгений, я спутал ноты--тот радиолюбитель в Безопасном, у которого спитфайер--Геннадий.
У тебя лайнер на чем сделан? У меня на гу-43б.
Отредактировано rv6hll (2020-06-11 00:42:37)

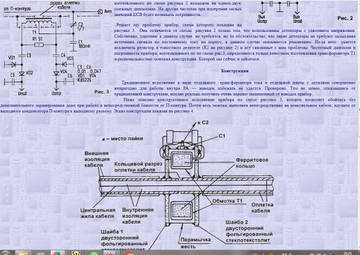

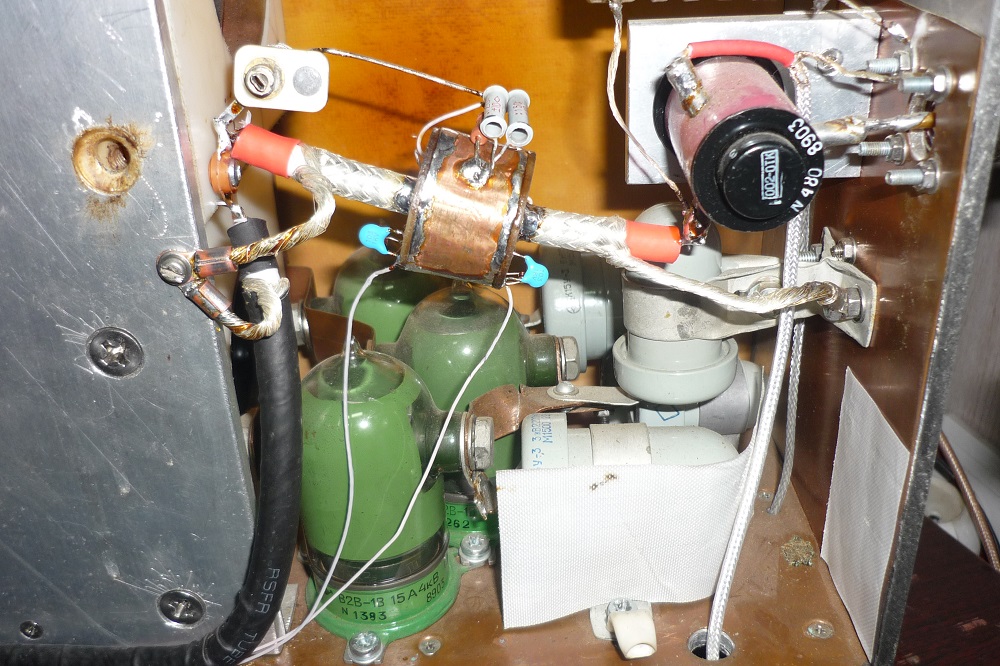

Вот КСВ метр Евгения, сделанный по Гончаренко.
УМ на двух ГУ46, 2 кВт.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Извиняй , Евгений, я спутал ноты--тот радиолюбитель в Безопасном, у которого спитфайер--Геннадий.
Это точно. То кум мой.
Так у Евгения не такой ксвометр.
Как не такой? Иванович даже фото показал моего КСВ метра.
Просто он у меня более правильно выполнен. Там кольцо другое, обмотка другая. Оставил два диода, удвоение там не надо.
А погрешность в КСВ 0,3 так это пыль.
Хотим с Олегом попробовать другой КСВ метр . Ну двух кольцах FB82-61 Вот и сравню со схемой от Гончаренко.
Тут у меня только дважды вылетали диоды. Не понял почему, скорее всего не выдержали напряжение. Из всех диодов что я пробовал, эти самые линейные.
RN7T ex UA6GV, RA6FOA
Как не такой? Иванович даже фото показал моего КСВ метра.

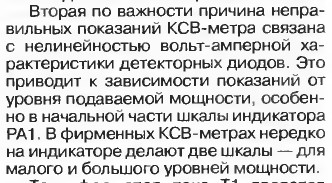

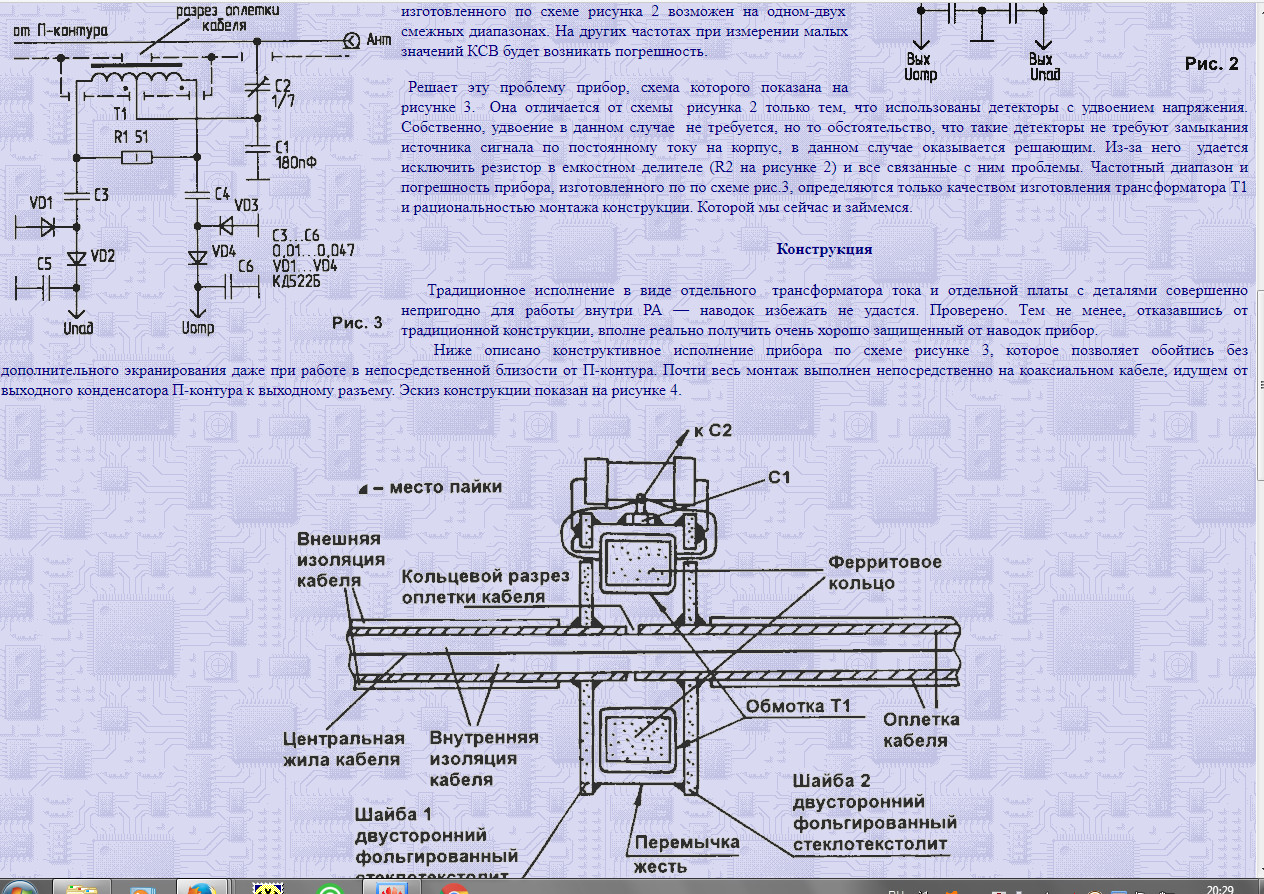

Ну теперь понятно.Вот что я почитал у Гуткина --Радио №5 2003г. Вот и ответ на мой вопрос.
Вот КСВ метр Евгения, сделанный по Гончаренко
Ну как же по Гончаренко-- у Евгения другая схема. Только экран сделан как у Гончаренко.
Может мне нужно применить диоды 1n4148?
Отредактировано rv6hll (2020-06-11 12:45:52)
Ну теперь понятно.Вот что я почитал у Гуткина --Радио №5 2003г. Вот и ответ на мой вопрос.
Ну так а я о том же вам написал в посте 9. Или вы не читали?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
А погрешность в КСВ 0,3 так это пыль.
А вот если ,,блох,, ловить, то это совсем не пыль
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Или вы не читали?
Читал, читал.
Читал, читал.
Читали, но почему то статья Гуткина для вас - открытие, а вот то, что я написал, только другими словами - осталось незамеченным?
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Может мне нужно применить диоды 1n4148?
Будет только лучше.
Ну теперь понятно.Вот что я почитал у Гуткина
Я за ненадобностью не делал переключалку для малой мощности.
Для этого у меня есть другой.
RN7T ex UA6GV, RA6FOA
Я за ненадобностью не делал переключалку для малой мощности
Да и не нужен переключатель. Если ты работаеш на голый трансивер сигнал все равно проходит через ксвометр, только регулятором чувствительности добавляеш уровень да и все. Или я что-то не понял? Ты на 80-ти метрах работаеш?
Читали, но почему то статья Гуткина для вас - открытие, а вот то, что я написал,
Вы не обессудьте, уважаемый, получилось так --вы как-то коротко и вскользь сказали, а Гуткин вон сколько написал . Чтобы хорошо дошло до старых мозгов--надо хорошо вдалбливать.Хай-хай.
Вы не обессудьте, уважаемый, получилось так --вы как-то коротко и вскользь сказали, а Гуткин вон сколько написал .
Не думал, что написанное мной недостаточно для понимания. А иначе бы так коротенько, минут на 40 чтения, думаю больше не надо или как говорят - речь на 2 графина , изложил бы причину неравномерных показаний КСВ метра..
Проехали.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Может мне нужно применить диоды 1n4148?
Лучше 1N5711.
Vytas LY3BG, LZ2VQ
Да и не нужен переключатель. Если ты работаеш на голый трансивер сигнал все равно проходит через ксвометр, только регулятором чувствительности добавляеш уровень да и все
Я же сказал, что КСВ метр заточен под большую мощность. Уже при 800 вт. не хватает регулятора , что бы стрелку положить на 100. При прямой волне.
А это надо делать всегда , что бы точно измерить КСВ.
На 80м. редко работаю. Сейчас там только болтология не о чём.
Лучше 1N5711.
Даташит надо глянуть. Я кажется такие тоже пробовал.
