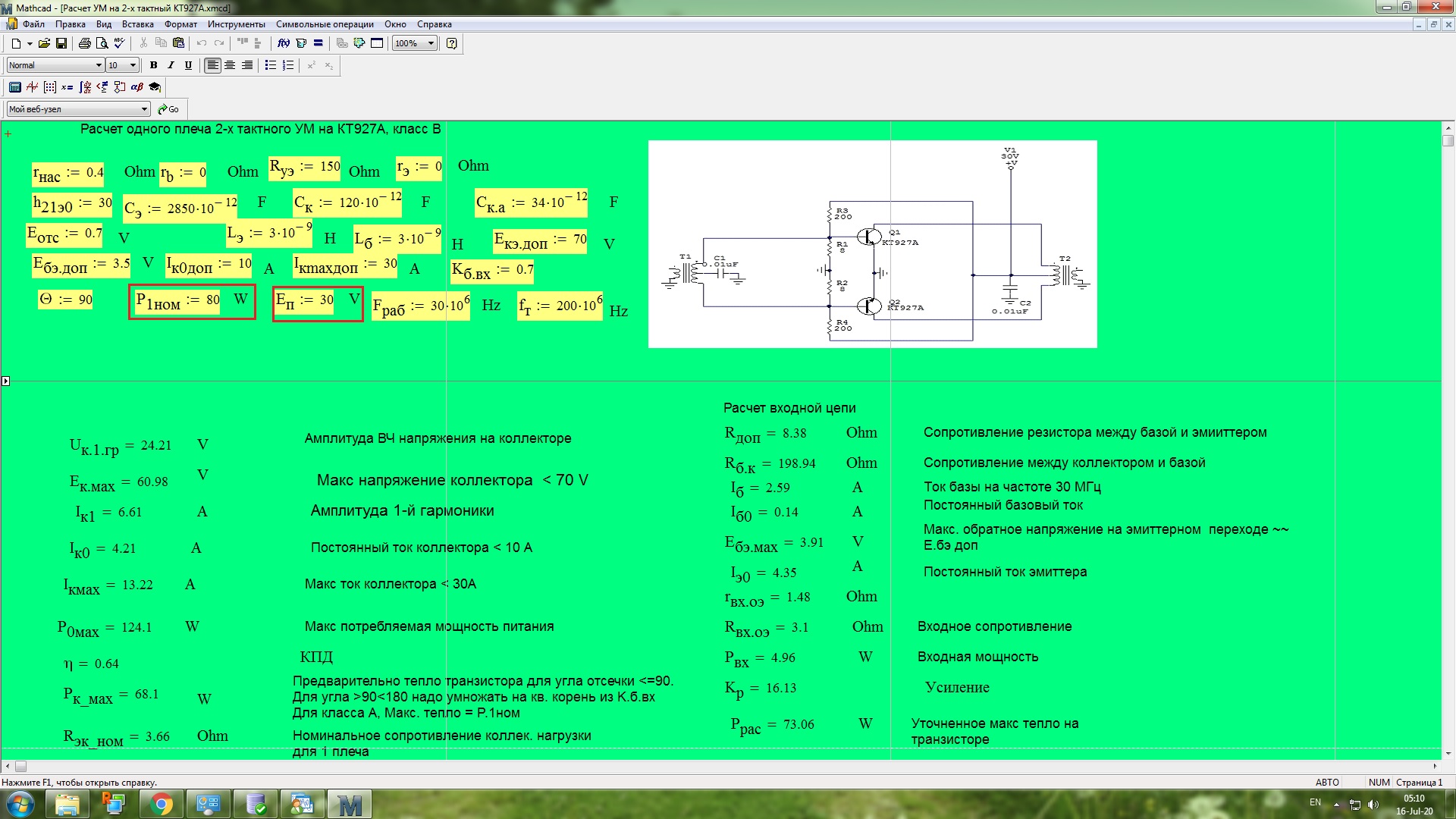

Не увлекался никогда транзисторными УМ, но решился написать пресету на маткаде для расчета. Пришлось основательно вникнуть в книгу Шахгильдяна В.В. И вот пресета. Пример расчета одного плеча на КТ927А, мощность 80 Вт, двухтактного УМ.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Продолжишь по полевикам?
Актуально.
Продолжишь по полевикам?
По МДП пресета есть, но я не уверен пока, что все параметры вычислены корректно.
В частности расчет на мощном КП928А дает подозрительно малый входной импеданс, Rвх 2 Ом.
Надо бы проверить пресету на маломощных МДП. Вообщем пока не готов.
А вот пресета по БТ готова. Ей можно пользоваться и для расчета двухтактного и для расчета однотактного. По сути, двухтактный расчет, это то же самое, что и однотактный, только всё умножается на 2, кроме К усиления и КПД, которые остаются неизменными
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

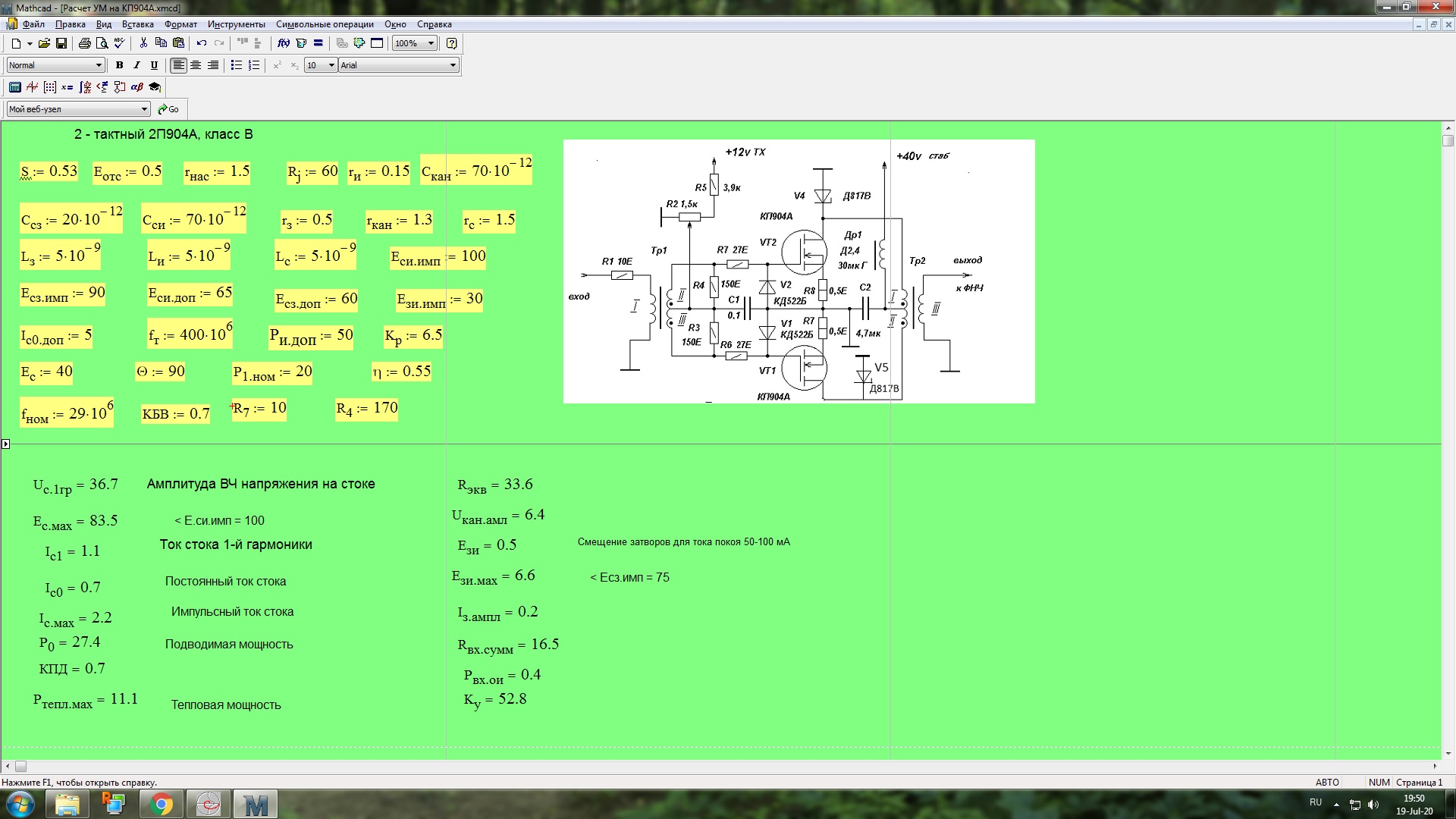

Вопрос такой - собирал -ли кто 2-х тактный усилитель на КП904А от RA3AO http://ra3ggi.qrz.ru/TR/ra3ao.htm ? Как он работает? Меня смущает питание 50 В.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Расчет УМ 20 Вт на МДП транзисторах, один канал 2-х тактного.
Вроде бы все параметры реальные.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Похоже нашел я метод писать пресету для МДП. Результаты вполне реальные.
Перелопатил за неделю много книг, есть много по биполярным расчетам, а вот по МДП очень мало, скупо. Лучшая книга по мне - Шахгильдян 2000 г.
Последняя пресета написал для 2-х тактного на КП913А, 120 Вт. Расчет для одного канала 60 Вт.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
собирал -ли кто 2-х тактный усилитель на КП904А от RA3AO
Было дело
Как он работает?
В том виде, как в книге - погано.
Раздельное смещение, некоторая переделка входа улучшают ситуацию.
Если использовать РА без ФНЧ - то это отличное средство РЭБ
В том виде, как в книге - погано.
Раздельное смещение, некоторая переделка входа улучшают ситуацию.
Это да, два транзистора не подобранные в пару требуют раздельного смещения. Поскольку МДП имею крутизну S в 1-2,5 А/В, то понятно, что смещение следует подбирать очень тщательно с точностью в 20-40 мВ.
Если использовать РА без ФНЧ - то это отличное средство РЭБ
Ну это любой полупроводниковый УМ является мощным источников гармоник, поэтому на выходе требуется как правило ФНЧ 7 порядка или даже 9-го.
У меня есть пресеты для расчета П контуров от 3 порядка до 9 порядка.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.

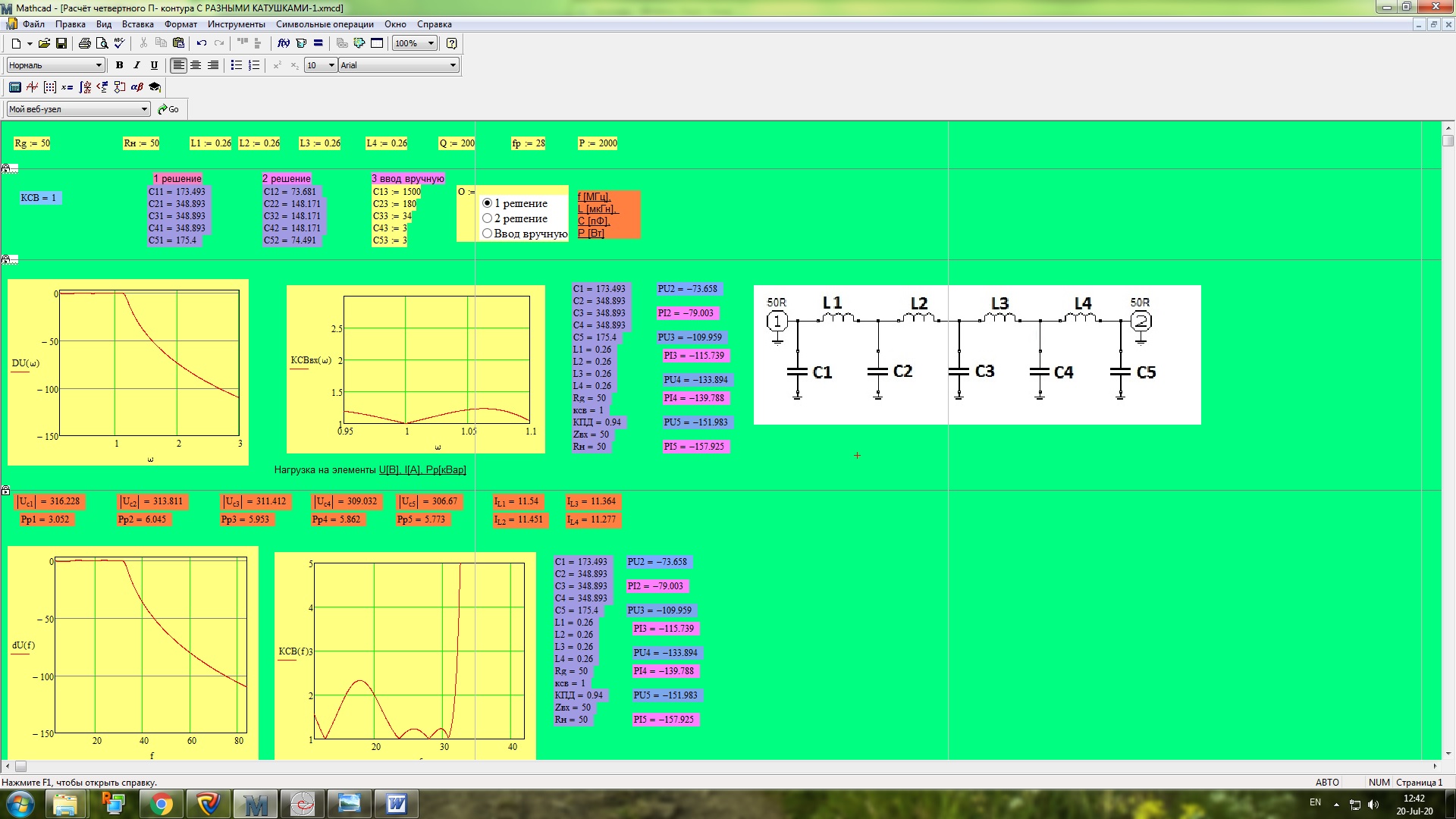

Пресета для расчета ФНЧ 9-го порядка. То что надо для транзисторных УМ.
Подавление 2-й гармоники на 73 дб и 3-й гармоники на 109 дб. Катушки L1-L5 должны быть взаимно развязаны по полю.
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
