Александр Иванович, Если можно , ещё один расчёт нужен для ДВУХ ЛАМП ГУ-19
Анодное 1050в. под нагрузкой. Мин. ёмкость анода 10 пф.
Ну и ВКС на 160-10м. без ВАРС
Благодарю.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Усилитель мощность на ГУ-19
Сообщений 1 страница 30 из 36
Поделиться12021-02-20 11:06:29
- Пользователь
- Сообщений: 851
Поделиться22021-02-20 12:16:23
Женя, а какой ресурс по раскачке УМ? 5-20-100 Вт?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться32021-02-20 12:20:49
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
какой ресурс по раскачке УМ?
SunSDR-15 мощность у него 20Вт.
Этим усилителем раскачивается УМ на ГС-35б.
Такой вот паровоз.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться42021-02-20 12:28:13
Евгений написал(а):
SunSDR-15 мощность у него 20Вт.
Понятно. Я могу попытаться сделать непереключаемые входные контура, но раскачка в этом случае потребуется до 17 Вт. Или же обычные классические переключаемые П контура с раскачкой 4-5 Вт?
Евгений написал(а):
Этим усилителем раскачивается УМ на ГС-35б.
Такой вот паровоз.
Понятно, это будет драйвер, причем с запасом по мощности раскачки.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться52021-02-20 12:34:11
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
обычные классические переключаемые П контура с раскачкой 4-5 Вт?
Да, обычные п контура. Раскачка 5 Вт то что надо.
Но главное ВКС.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться62021-02-20 12:39:21
Евгений написал(а):
Да, обычные п контура. Раскачка 5 Вт то что надо.
Хорошо, сделаем расчет.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться72021-02-20 12:42:47

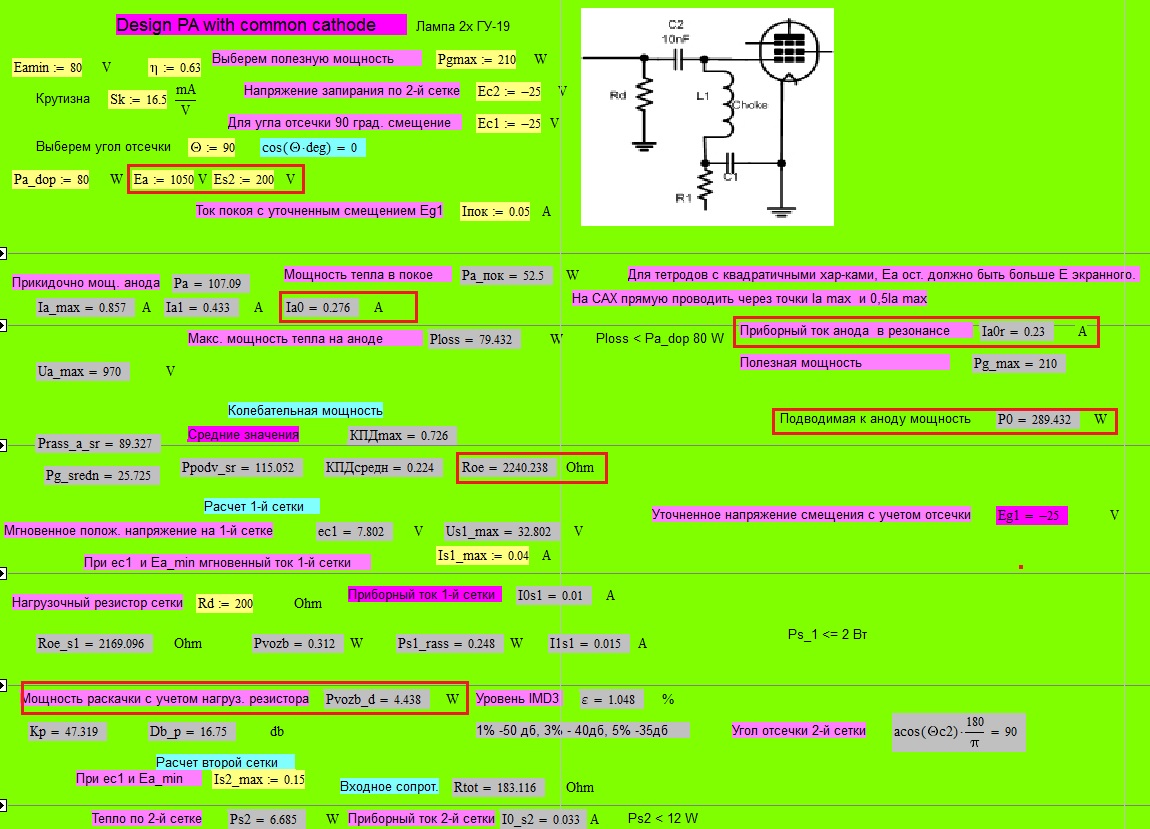

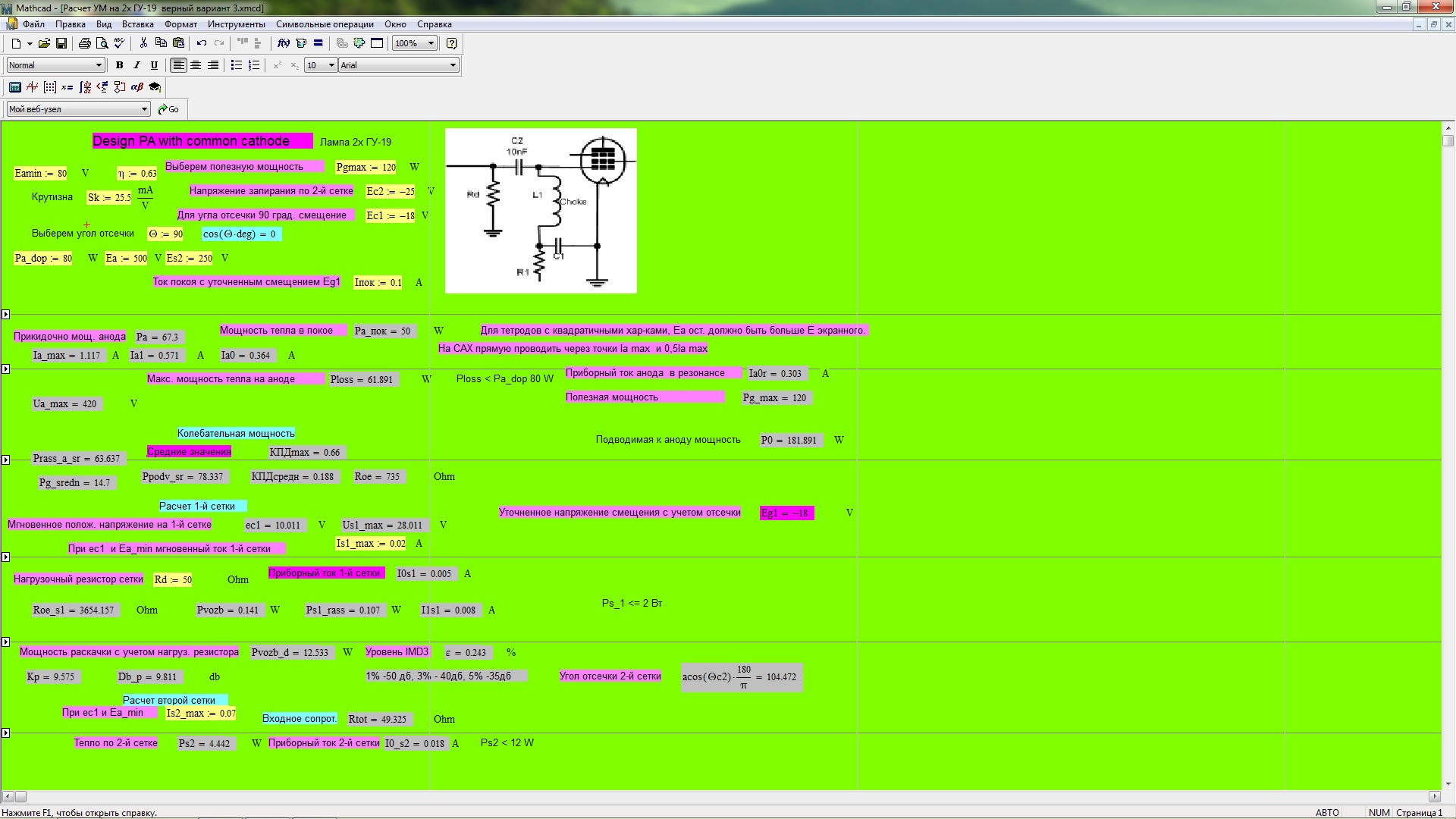

Вот расчет для УМ на двух ГУ-19.
Расчет под режим RTTY включительно, поэтому транс питания 290 Вт. Если будет использоваться только для тлг. и тлф. то мощность силового транса можно уменьшить примерно до 200 Вт.
Раскачка 4-5 Вт. Резистор по входу 200 Ом/3 Вт.
Необходим обдув ламп т.к. мощность тепла почти предельная.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться82021-02-20 12:47:08
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Вот расчет для УМ на двух ГУ-19.
Отлично!
Я сегодня отлучусь. До завтра.
Спасибо.
Отредактировано Евгений (2021-02-20 12:48:17)
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться92021-02-20 13:07:37

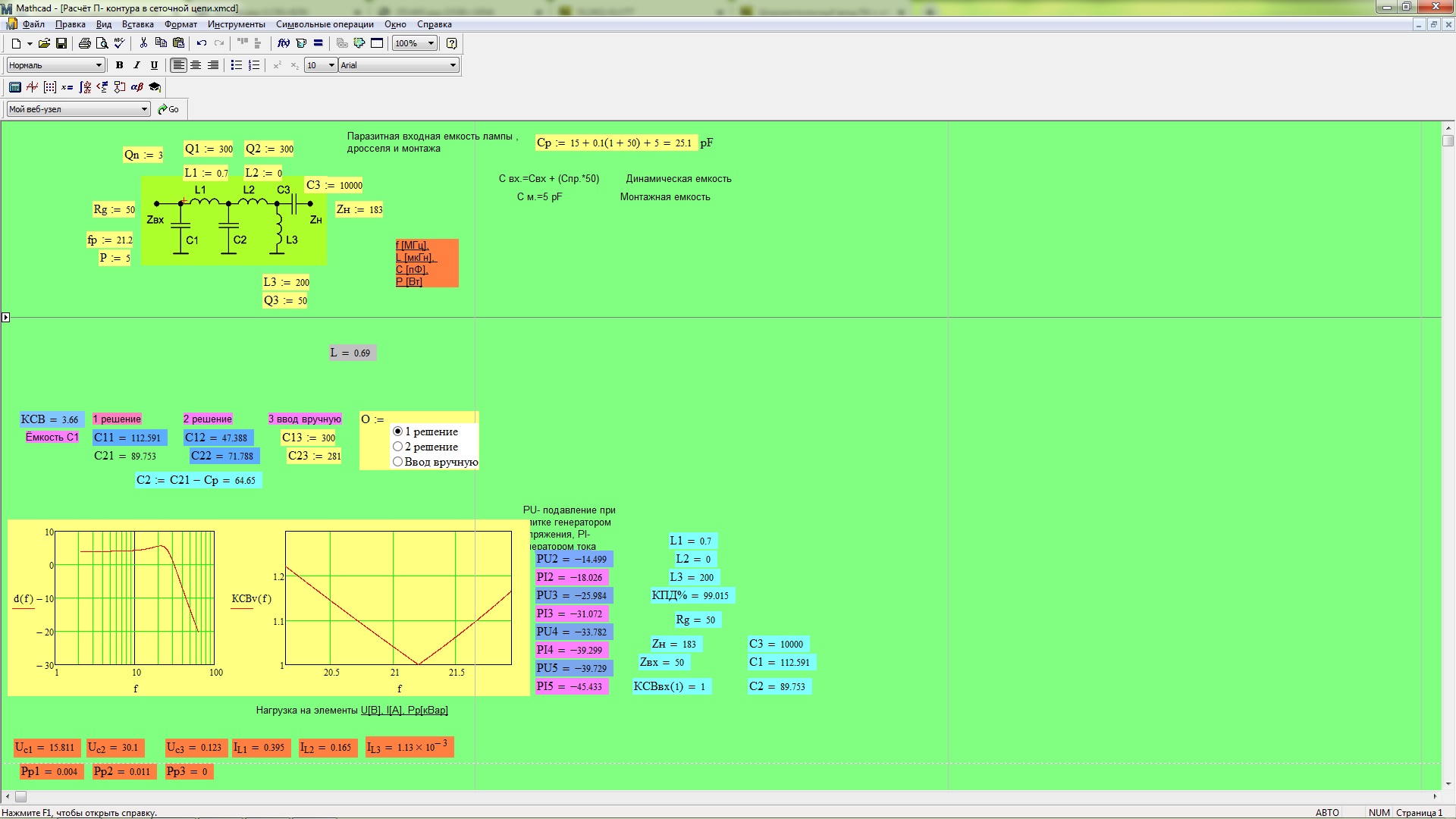

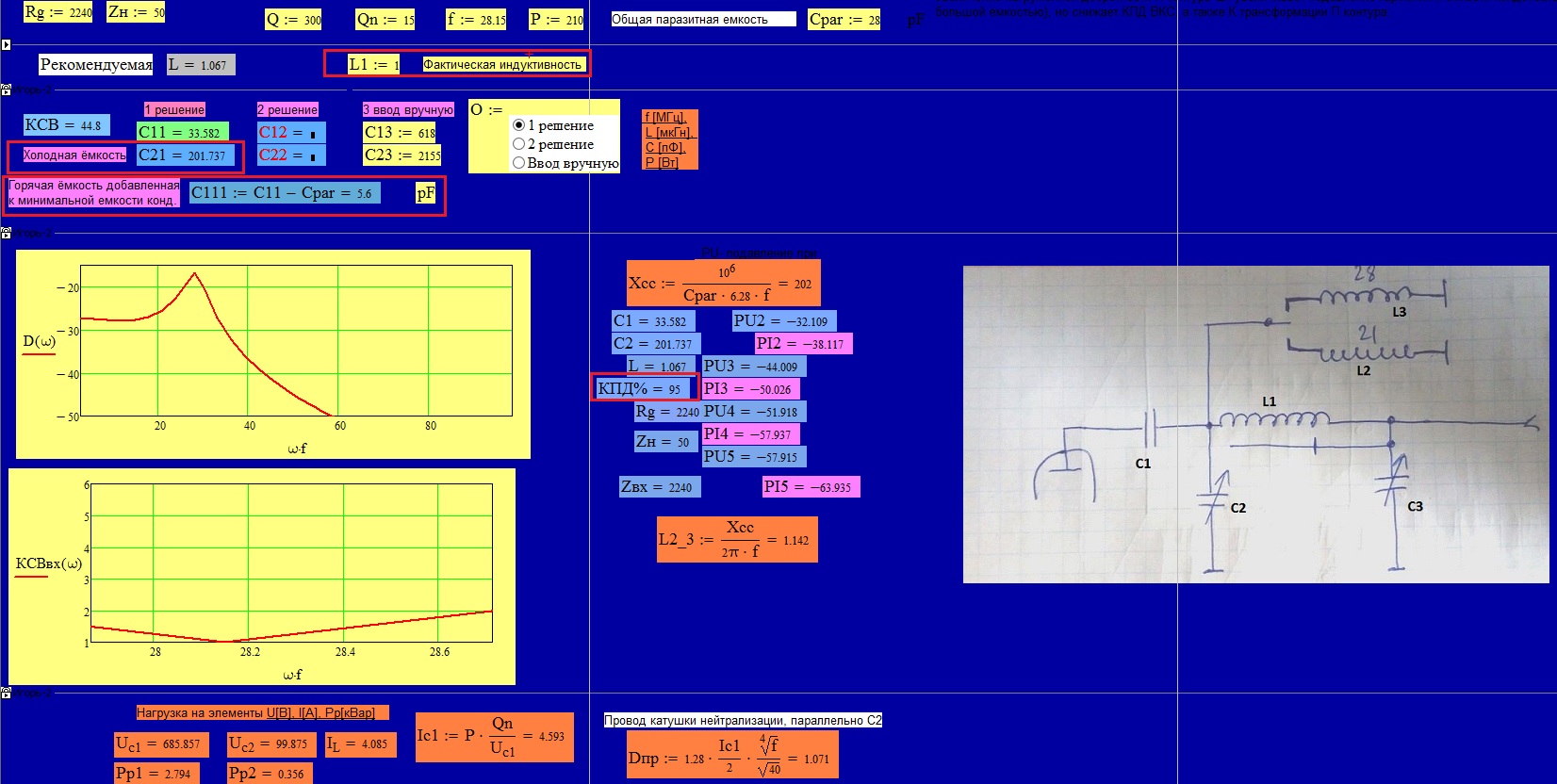

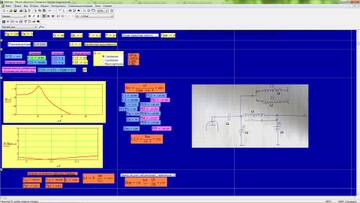

Расчет ВКС для двух ГУ-19
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться102021-02-20 13:08:41
Евгений написал(а):
Я сегодня отлучусь. До завтра.
Спасибо.
А я пока рассчитаю входные контура.
Пока.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться112021-02-20 13:49:17

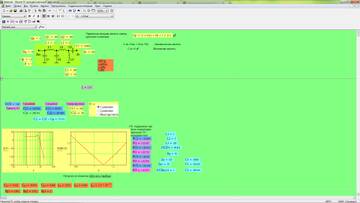

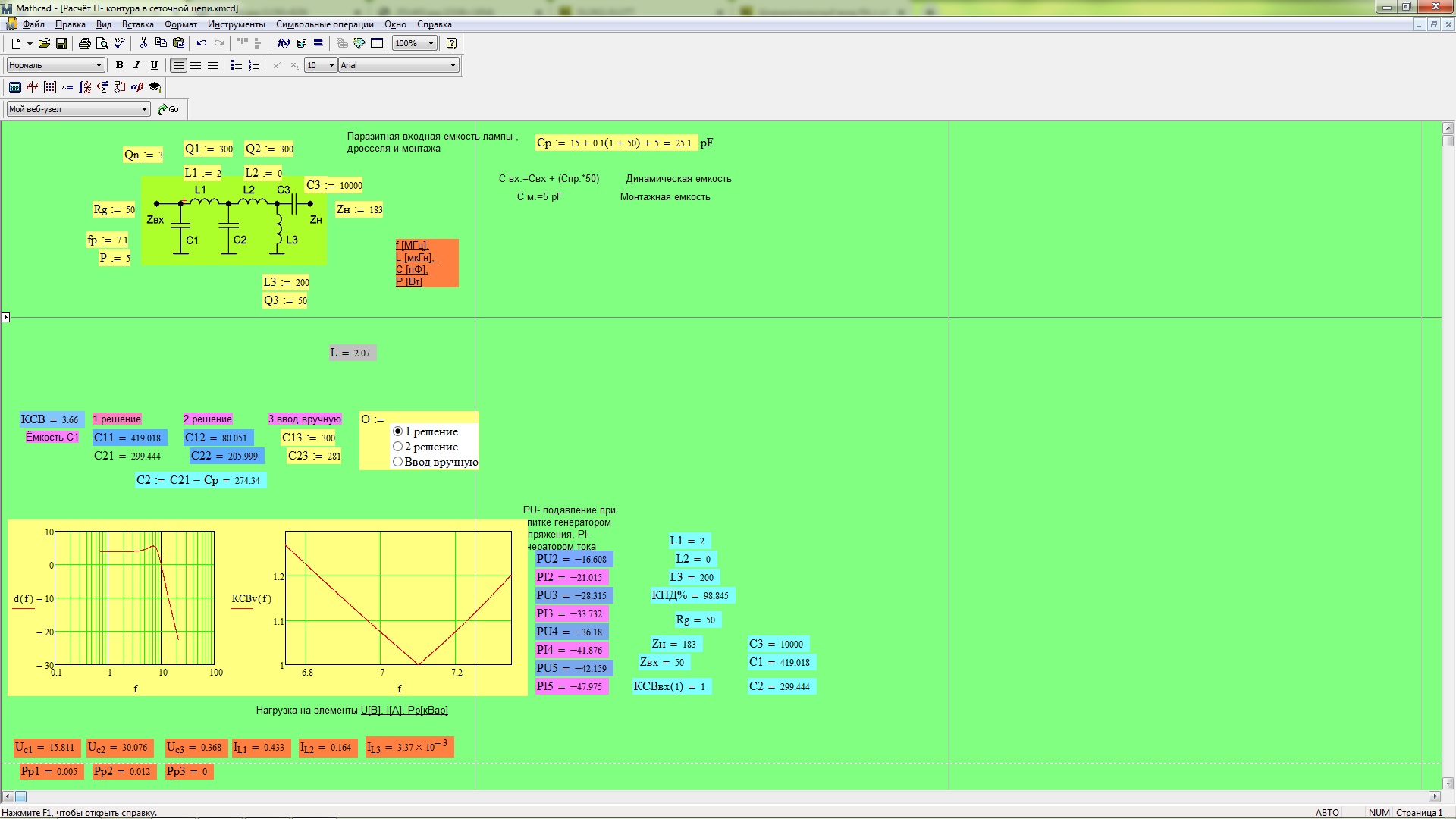

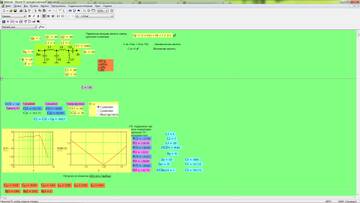

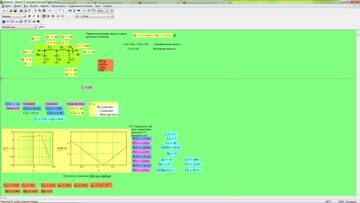

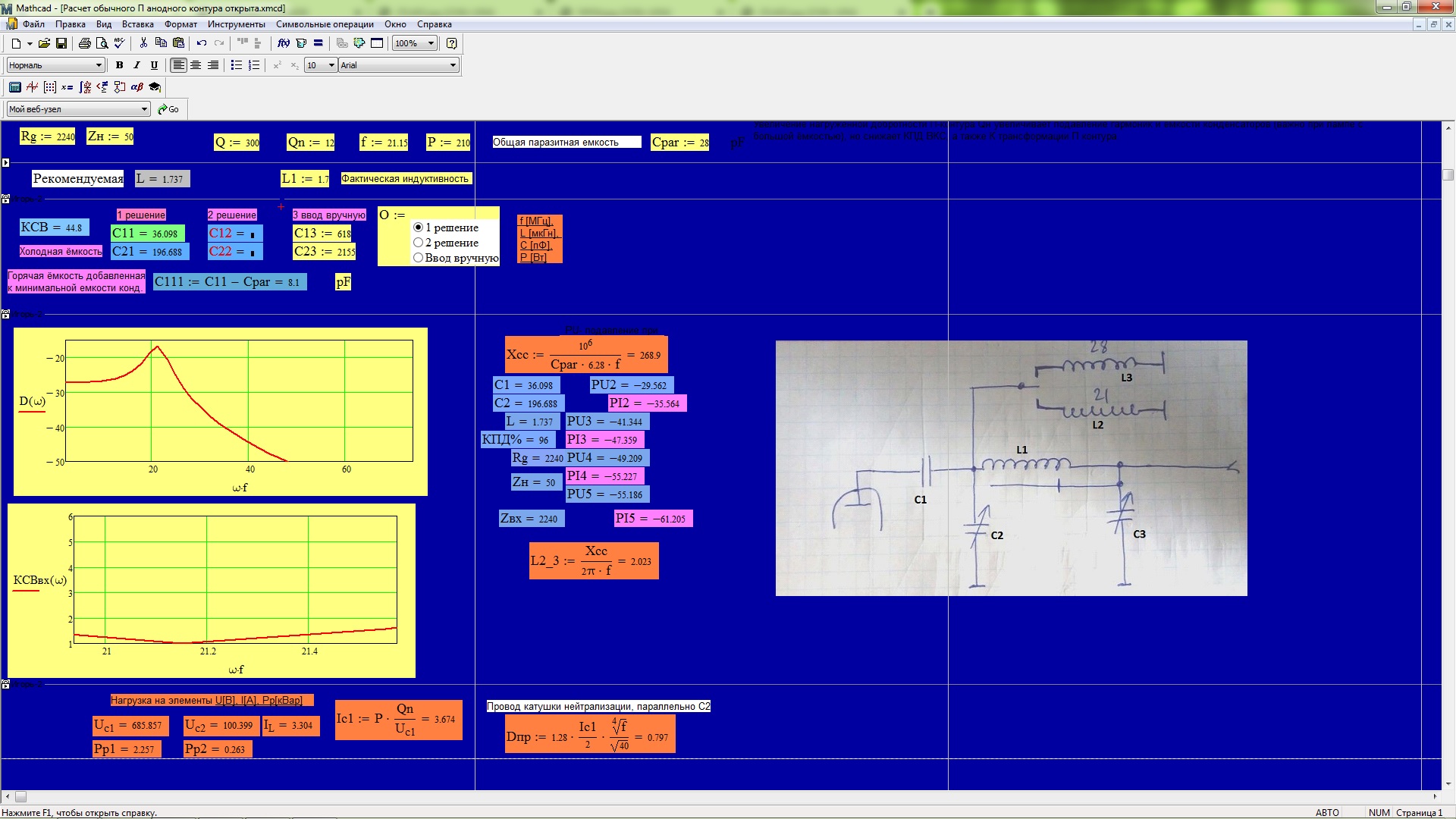

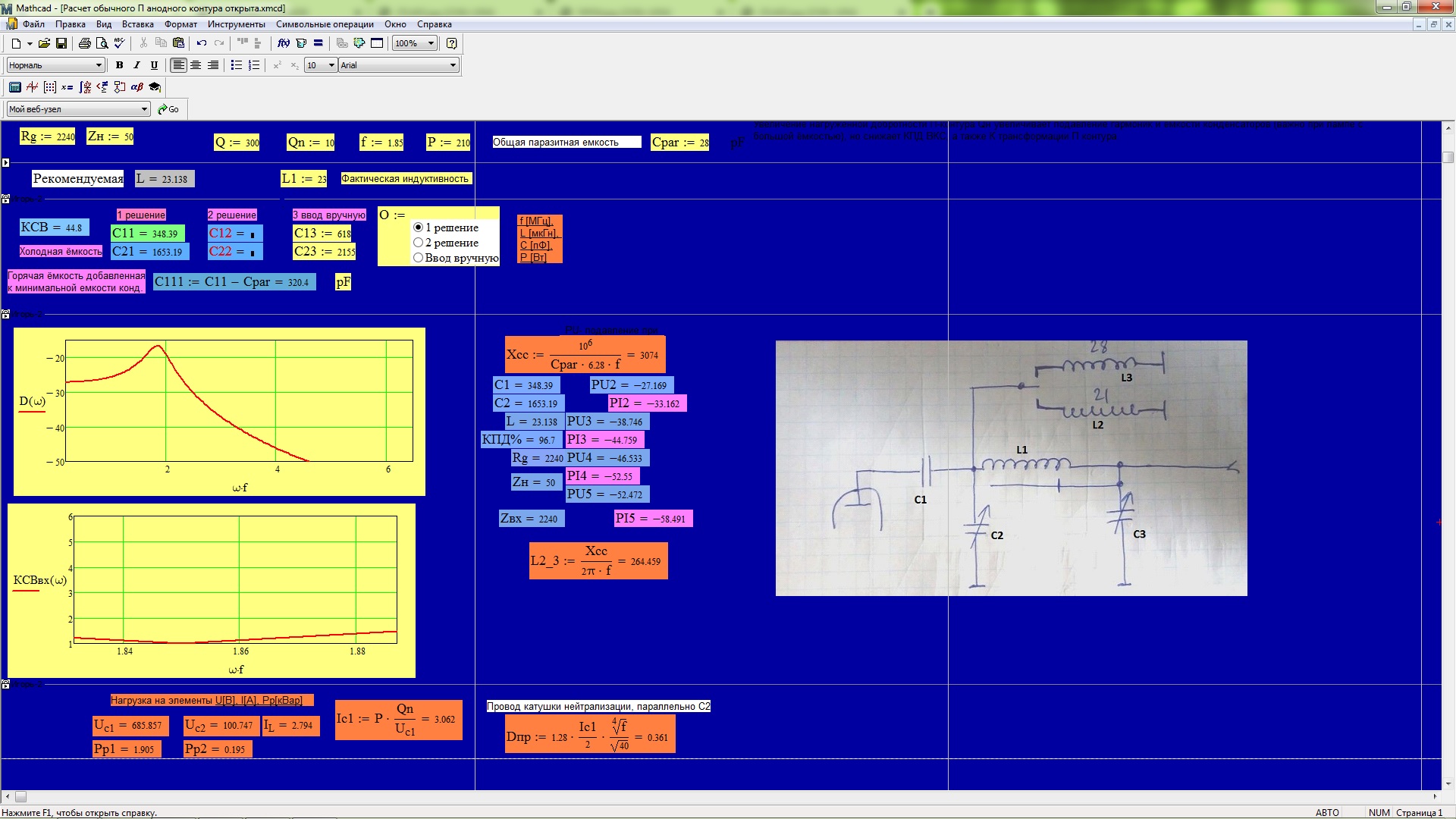

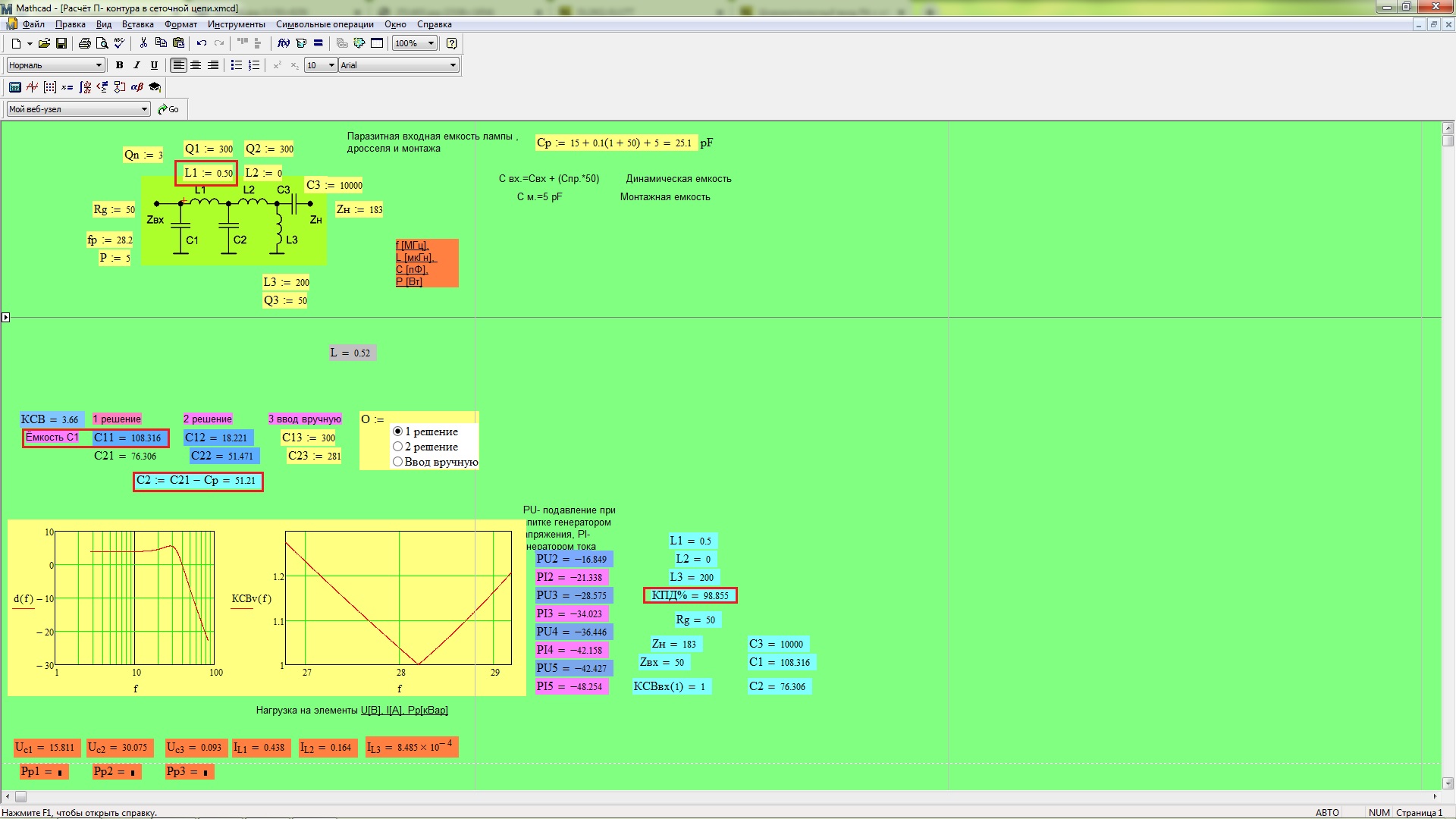

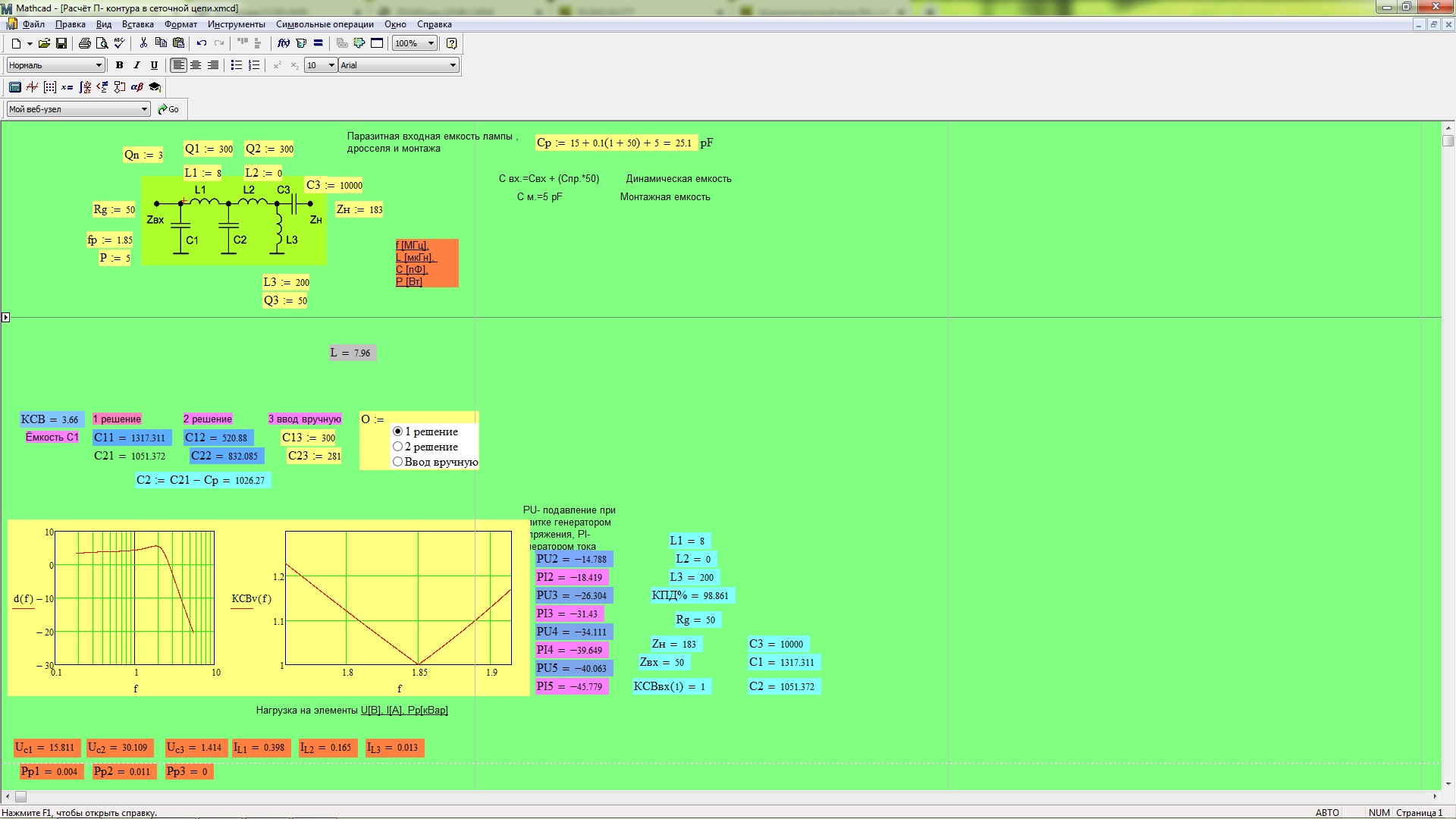

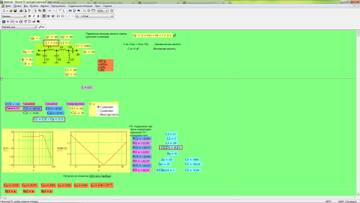

Расчет входных П контуров для двух ламп ГУ-19.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться122021-02-20 22:04:52
Да, режим для ГУ-19 тяжеловатый, драйвер должен в более лёгком режиме работать.
Александр Иванович, а не могли бы Вы в соответствующей теме сделать расчёт усилителя на ГУ-74Б в режиме класса А, с таким же анодным напряжением 1050 в, с 50 ом широкополосным входом. Интересно было бы сравнить с этим.
Поделиться132021-02-20 22:11:38
UA0OAG написал(а):
Александр Иванович, а не могли бы Вы в соответствующей теме сделать расчёт усилителя на ГУ-74Б в режиме класса А
Никогда не пробовал расчет в классе А т.к. моя пресета заточена для класса В или С. Я попробую, но не обещаю, что получится.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться142021-02-20 22:15:53
Да, я тоже вот искал в сети, но почему то нет похожего, только у аудиофилов, но у них свои особенности.
Поделиться152021-02-21 01:20:20
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Расчет входных П контуров для двух ламп ГУ-19.
Спасибо Большое . Я не думал что с этих ламп можно такую мощность снять.
Для драйвера это даже много.
Иванович, прикиньте расчёт для ГС-35Б . Может придётся корректировать расчёт для ГУ-19
Спасибо.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться162021-02-21 09:14:40
UA0OAG написал(а):
Да, я тоже вот искал в сети, но почему то нет похожего, только у аудиофилов, но у них свои особенности.
Нет там никаких особенностей. Основные формулы расчета тока анода, КПД, Roe, все то же самое. Разница лишь в частоте.
Евгений написал(а):
Для драйвера это даже много.
Иванович, прикиньте расчёт для ГС-35Б . Может придётся корректировать расчёт для ГУ-19
Ну много - не мало. Подай меньше раскачки и получишь меньше мощность, хоть 100 Вт, хоть 140 Вт. Снизил анодное в полтора раза и снизил раскачку тоже в полтора раза и с ним и анодный ток, чтобы Roe остался прежним.
Для ГС-35Б ничего корректировать не надо, этот расчет не зависит от драйвера никак. Для ГС35Б нужна раскачка больше 100 Вт однозначно, но ей нужно анодное под нагрузкой от 3 кВ до 3,5 кВ, поэтому драйвер на ГУ19 не будет слишком большим. К тому же драйвер может понадобиться, если собрать УМ не на ГС-35, а что-то мощнее, например две ГС-35Б. В этом случае драйвер точно не будет маленьким.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться172021-02-21 10:05:33
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Для ГС-35Б ничего корректировать не надо, этот расчет не зависит от драйвера никак. Для ГС35Б нужна раскачка больше 100 Вт однозначно, но ей нужно анодное под нагрузкой от 3 кВ до 3,5 кВ,
Надо тогда посмотреть есть ли отвод на трансформаторе, что бы если что уменьшить анодное и раскачку.
А на ГС-35Б анодное 2800 в. под нагрузкой. Что есть.
Иванович, а расчёт сделаете для ГС-35Б ?
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться182021-02-21 10:37:35
Евгений написал(а):
А на ГС-35Б анодное 2800 в. под нагрузкой.
Немного маловато будет. Надо бы под нагрузкой 3100-3300-3500 В.
Евгений написал(а):
Надо тогда посмотреть есть ли отвод на трансформаторе, что бы если что уменьшить анодное и раскачку.
Ну как ты мне дал 1050 В, так я и сделал расчет.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться192021-02-21 11:04:31
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Ну как ты мне дал 1050 В, так я и сделал расчет.
Я имел ввиду если будет много раскачки. Можно снизить анодное и раскачку. Roe сохранится.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться202021-02-21 11:45:23
Евгений написал(а):
Я имел ввиду если будет много раскачки. Можно снизить анодное и раскачку. Roe сохранится.
Конечно можно снизить. Это легко, легче чем повысить мощность. К примеру сбросил анодное с 1050 В до 800 В. 1050/800=1,31 раза. Значит нужно теперь и ток анодов снизить раскачкой в те же 1,31 раза. Естественно и мощность упадет, но Roe останется неизменным.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться212021-02-22 02:55:47
Alex_VE3KF...прошу прощения...а можно для 2хГУ19 для 50мГц вход/выход?
надо отметить, что мощность у СанСДР2 на 50 мГц падает....до 10Вт.
Поделиться222021-02-22 07:49:46
DON написал(а):
Alex_VE3KF...прошу прощения...а можно для 2хГУ19 для 50мГц вход/выход?
надо отметить, что мощность у СанСДР2 на 50 мГц падает....до 10Вт.
С 10 Вт на 50 Мс, можно получить те же 200 Вт. Ддля 1,8 - 28 Мс достаточно 4-5 Вт. А 10 Вт вполне достаточно для 50 Мс.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться232021-02-22 09:06:44
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
Вот расчет для УМ на двух ГУ-19.
Расчет под режим RTTY включительно,
Алевсандр Иванович, можно сделать расчёт по другому. С этим не получается.
Анодное 500в. мощность с двух ламп 120Вт. Сетки нагружены на 50 ом.
Ещё раз извенити.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться242021-02-22 09:13:20
Евгений написал(а):
Анодное 500в. мощность с двух ламп 120Вт.
Прежде, чем озадачивать расчетом, надо взвесить 7 раз и один раз решить.
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться252021-02-22 09:28:32
120 Вт, 500 В, 250 В. Раскачка 19 -20 Вт.
ВКС не буду пока делать расчет, может передумаешь?
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться262021-02-22 09:39:02
- Пользователь
- Сообщений: 851
Alex_VE3KF написал(а):
120 Вт, 500 В, 250 В. Раскачка 19 -20 Вт.
ВКС не буду пока делать расчет, может передумаешь?
Спасибо за расчёт.
Пока ВКС не надо делать.
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться272021-02-22 10:00:27
- Пользователь
- Сообщений: 30

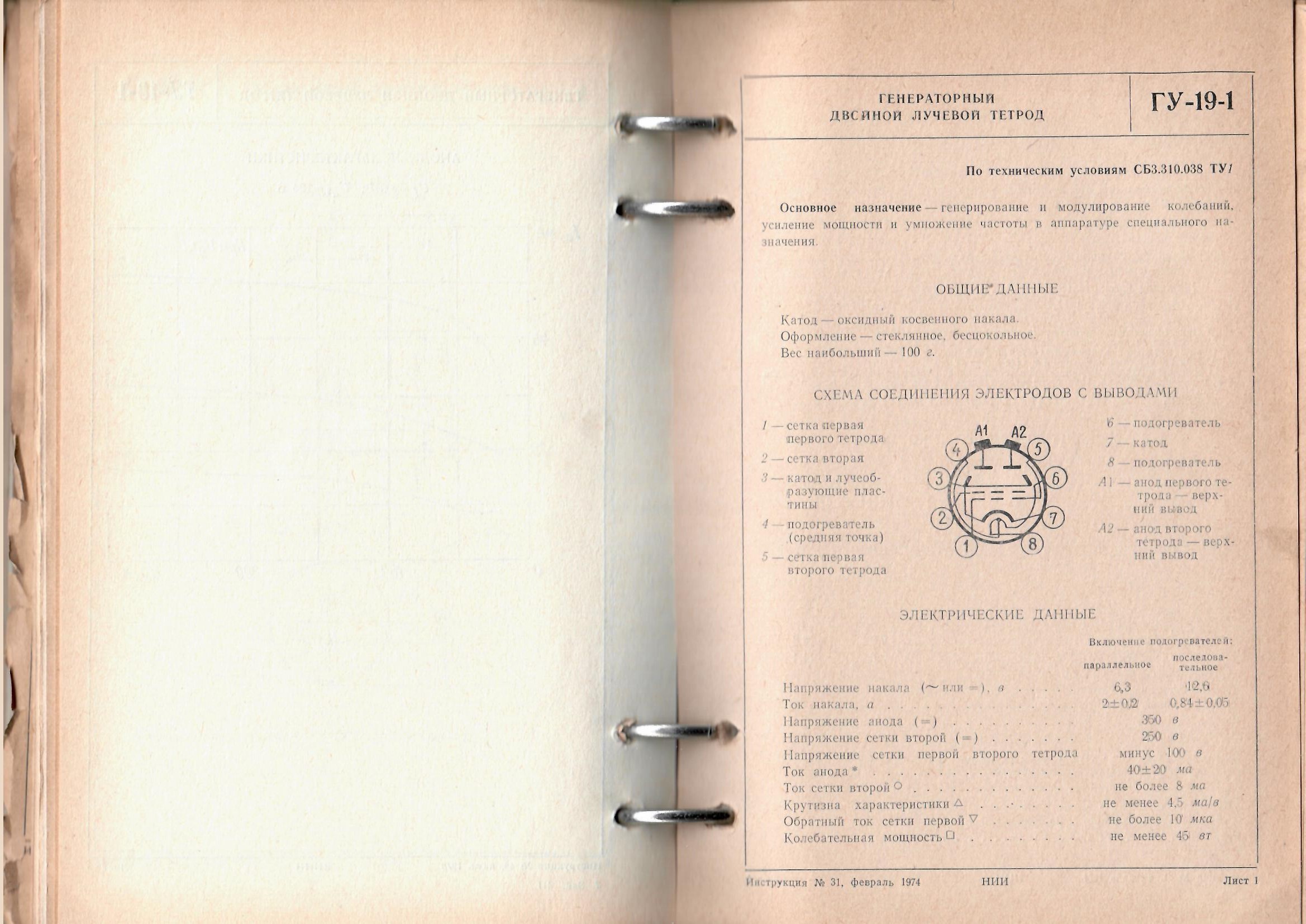

Александр, а в расчётах нет ошибки? У Вас ток покоя на две лампы получился 100ма при смещение -25в, но если посмотреть по графику, то ток покоя каждого тетрода выходит примерно 10ма, и общий ток на две лампы 40ма.
Отредактировано Oleg (2021-02-22 10:01:33)
Поделиться282021-02-22 10:26:14
Alex_VE3KF написал(а):
ВКС не буду пока делать расчет, может передумаешь?
конечно автору вопроса нужно бы передумать...

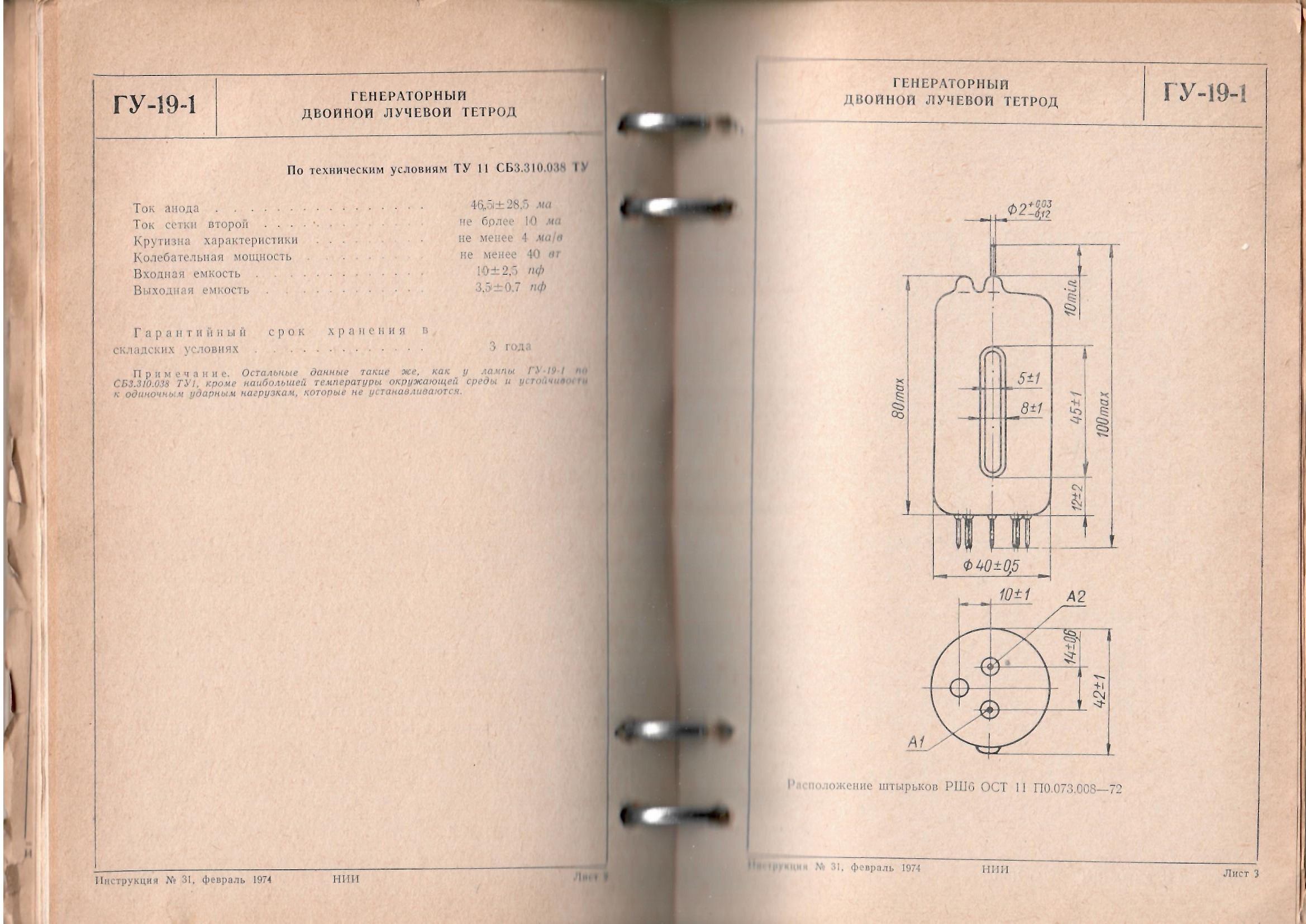

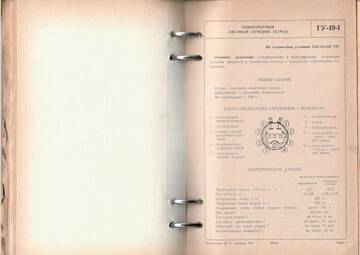

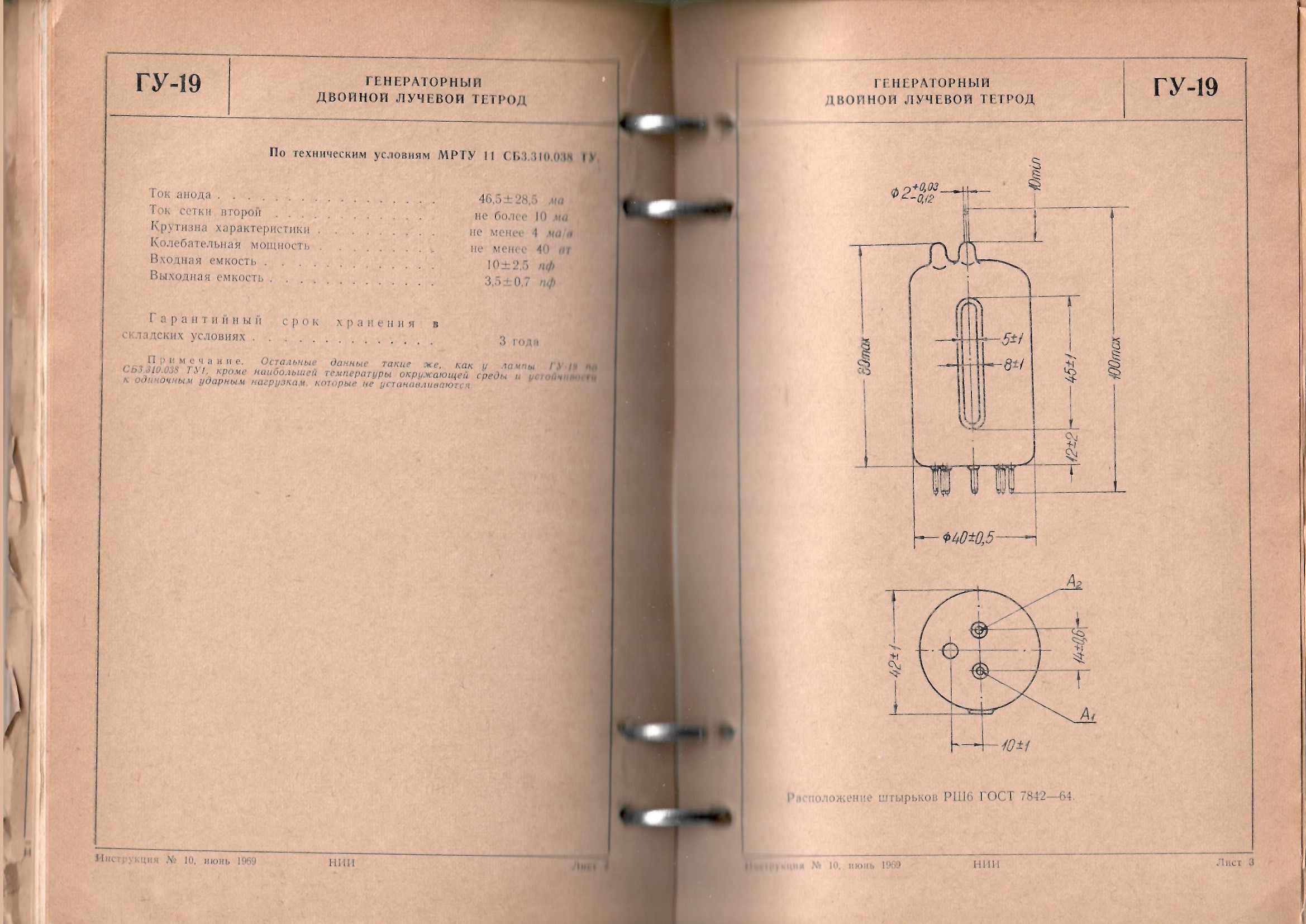

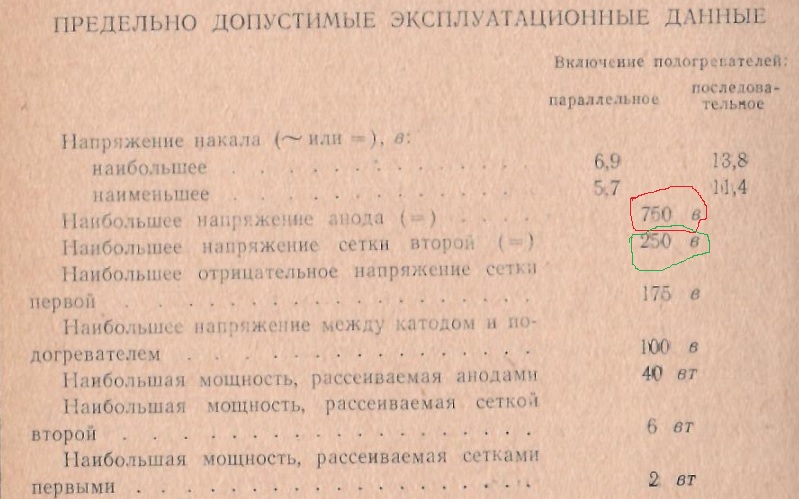

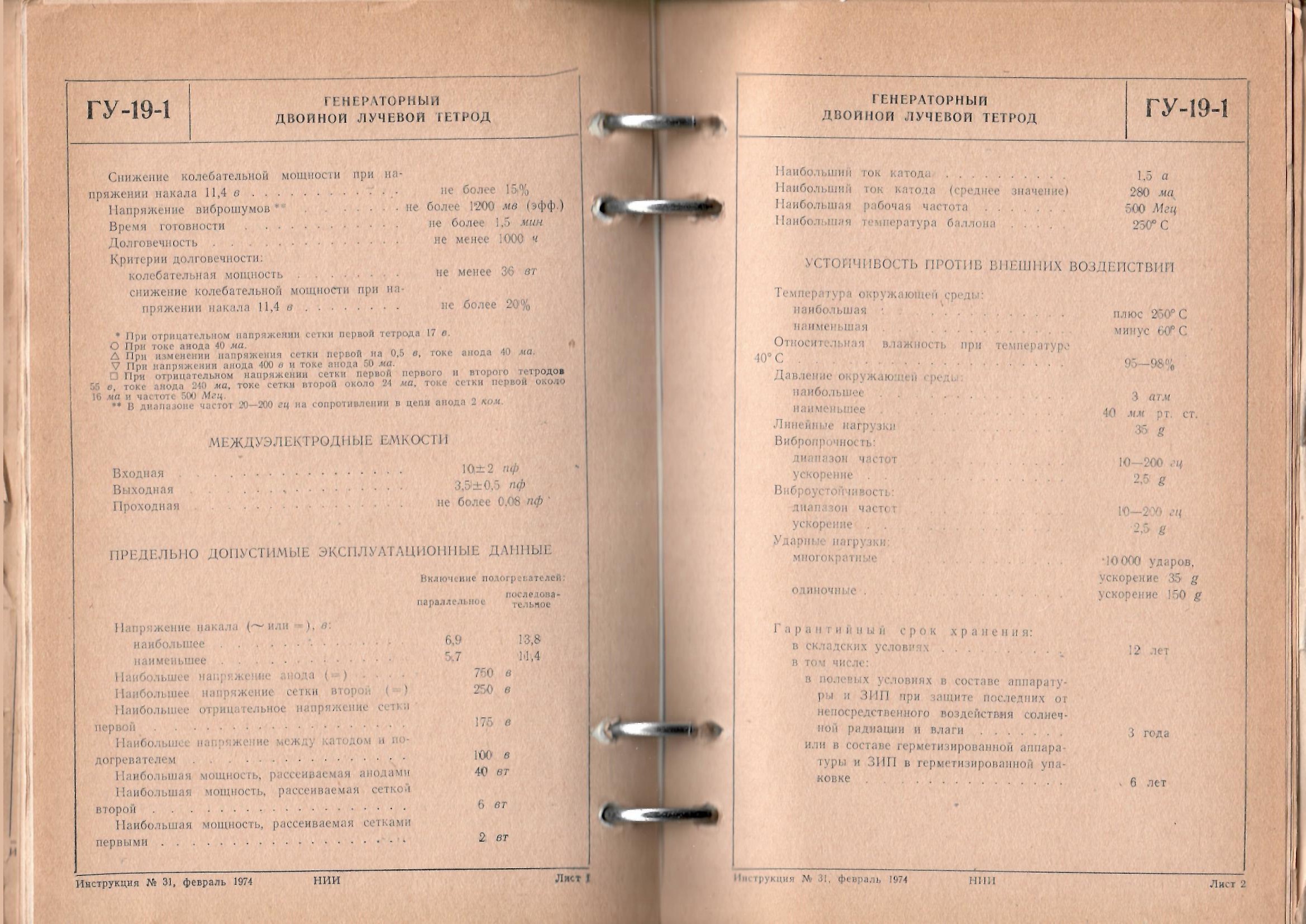

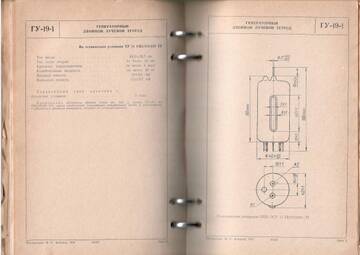

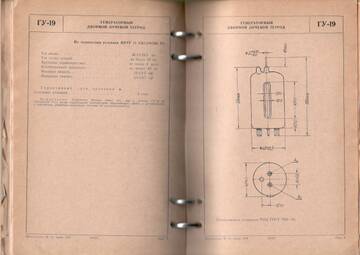

Предельные для ГУ19: анодное - 750В, второй сетки - 250В ... и вдруг 1050В. анод?
Можно понять для ГУ19 утроитель сети 900В., при сетке - 240В. и это режим в "красном секторе"...
Отредактировано DON (2021-02-22 10:38:44)
Поделиться292021-02-22 10:34:34
Oleg написал(а):
Александр, а в расчётах нет ошибки? У Вас ток покоя на две лампы получился 100ма при смещение -25в, но если посмотреть по графику, то ток покоя каждого тетрода выходит примерно 10ма, и общий ток на две лампы 40ма.
Конечно это моя ошибка, невнимательность.
Я обычно пользуюсь АХ, не АСХ.

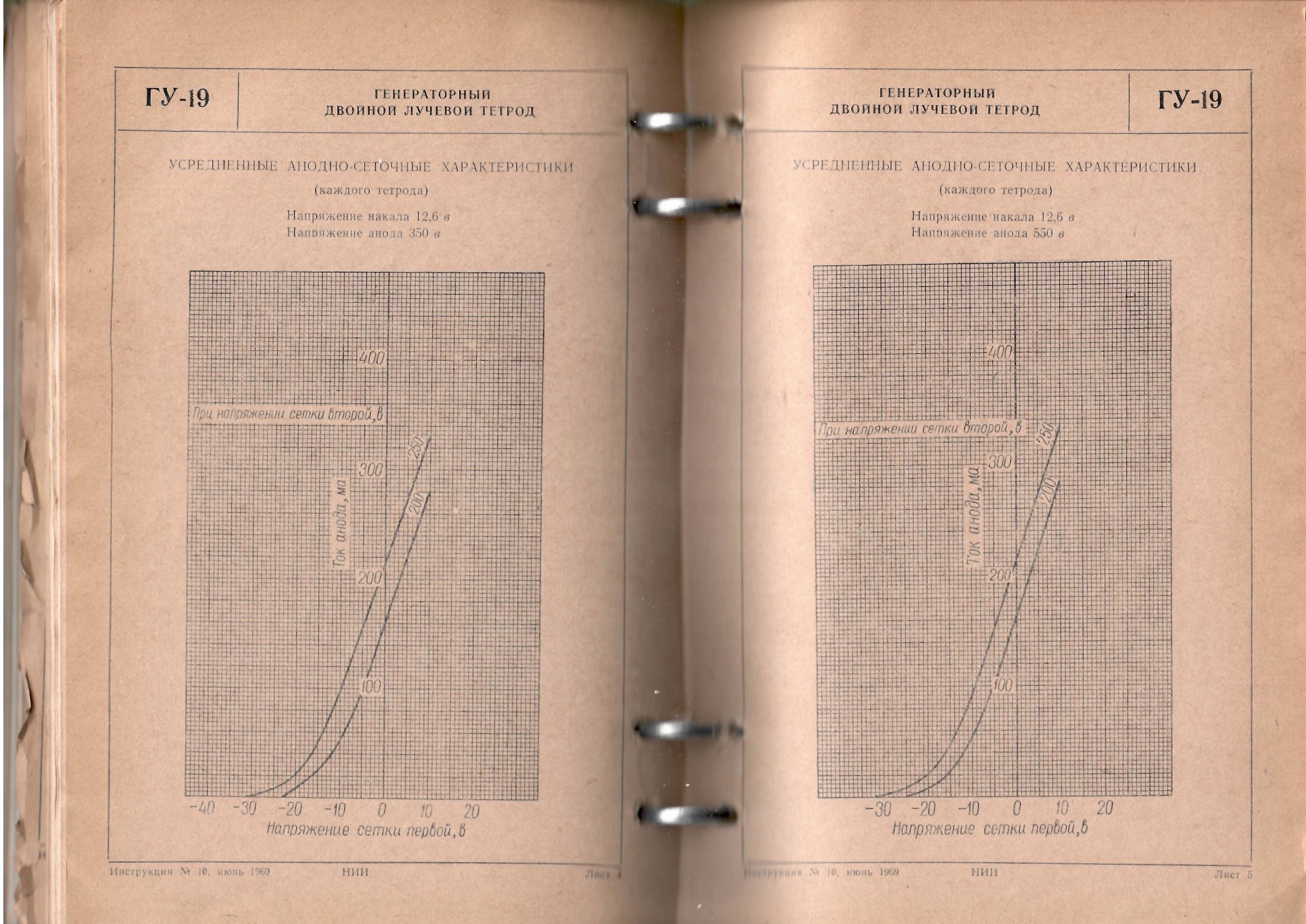

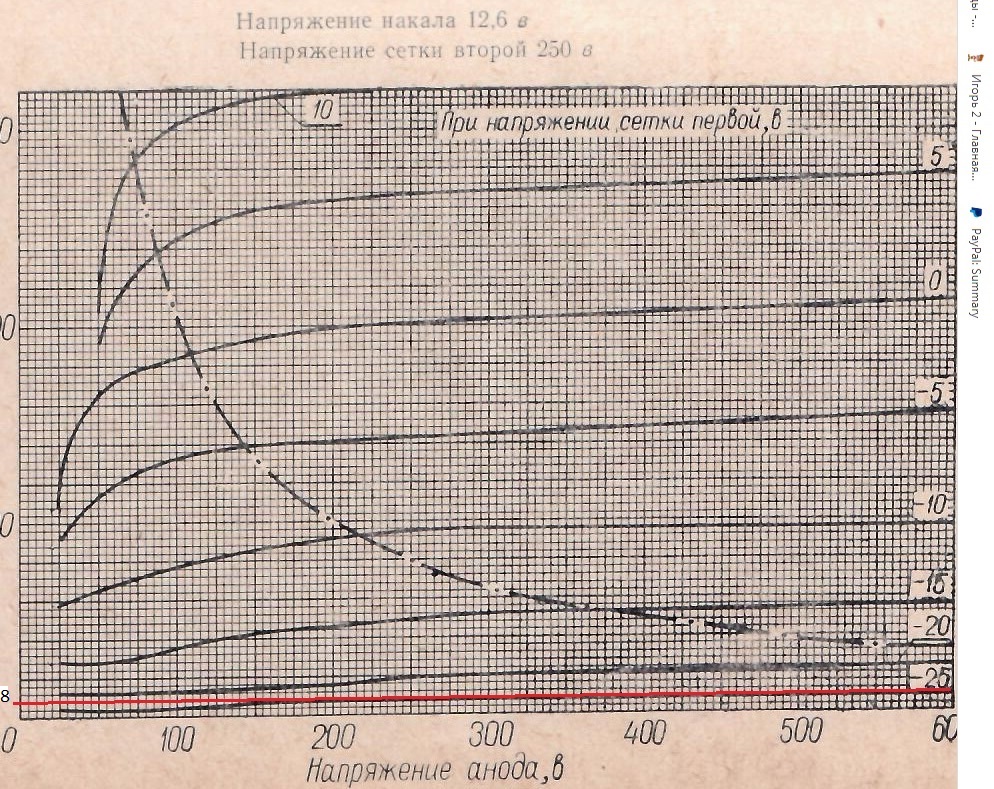

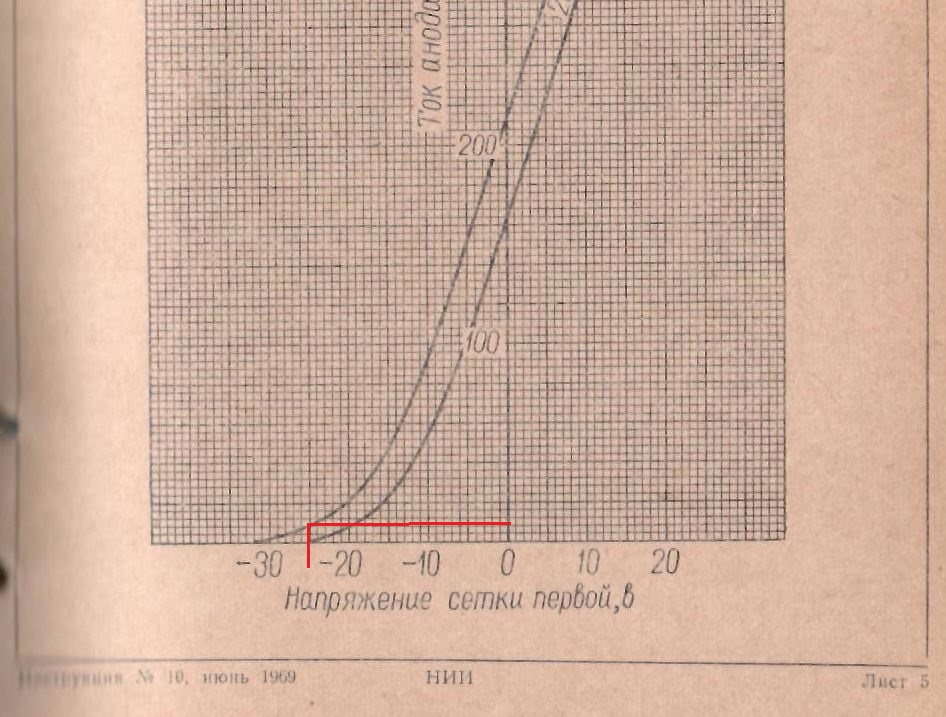

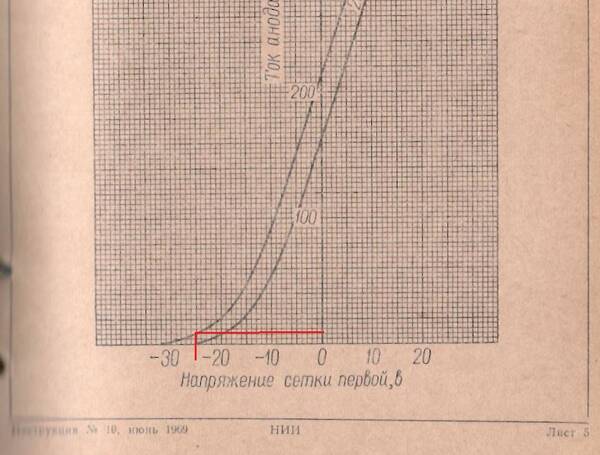

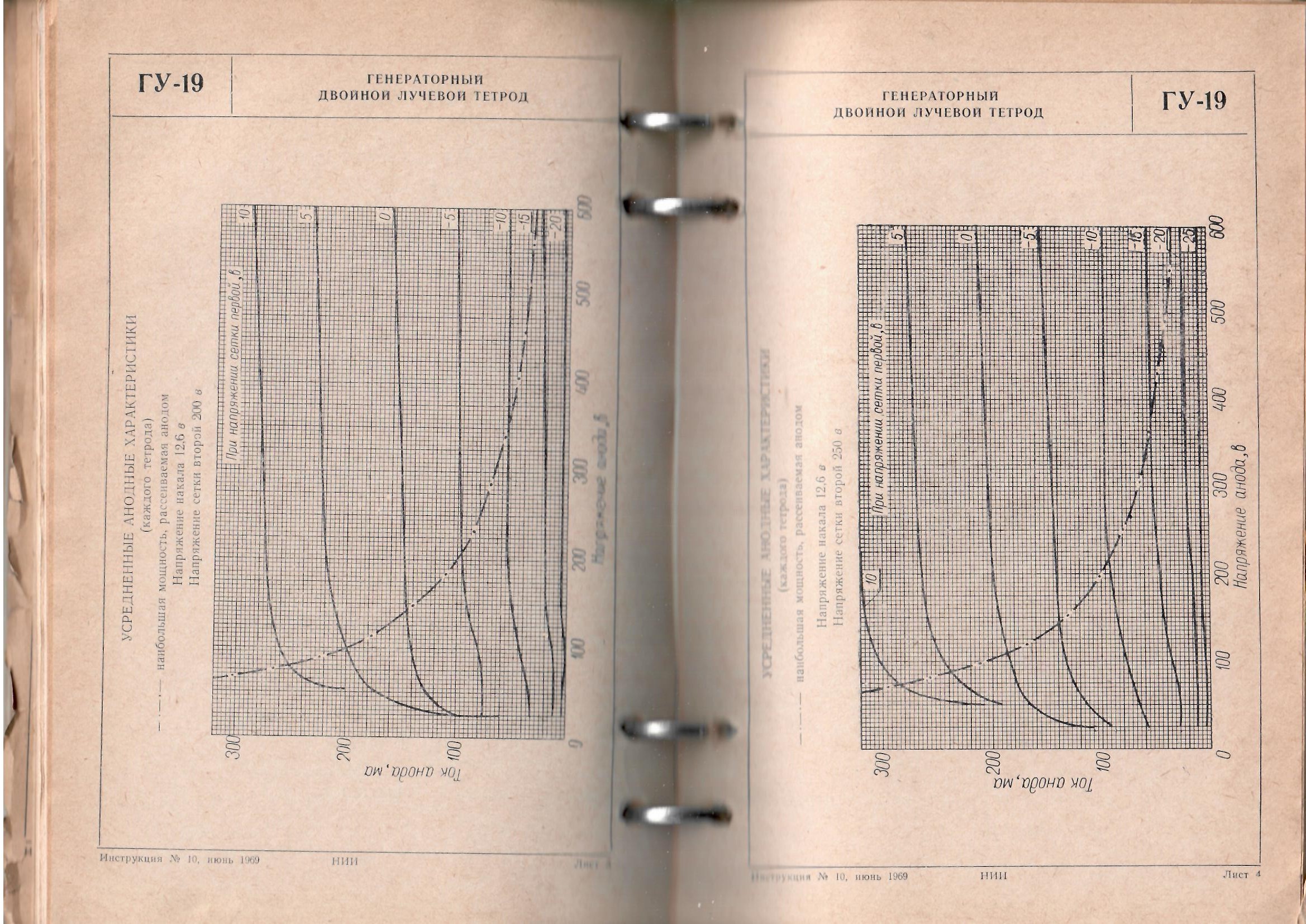

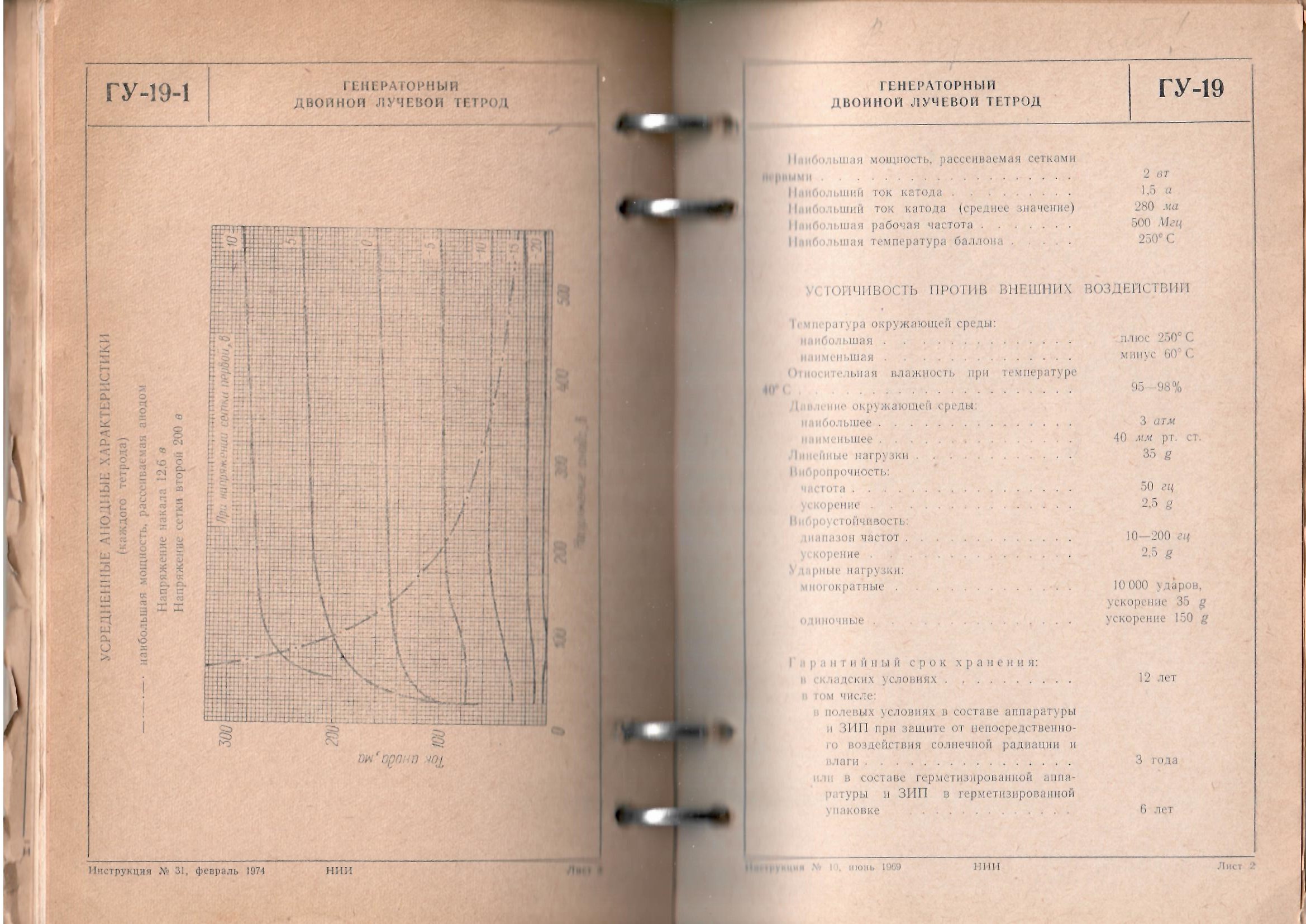

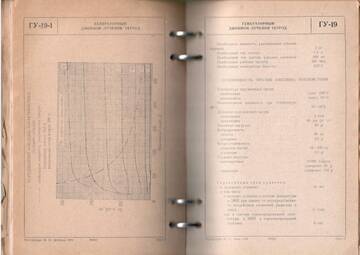

Видно, что для одного тетрода лампы, при -25 В ток анода примерно 8 мА, значит сумм. ток анодов в покое будет 32 мА.
Для тока 0,1 А, следует выбрать смещение примерно -18 В.
Хочу отметить, что графический метод весьма неточный, ошибка может легко достигать 25-30%, поэтому по месту требуется подстройка, регулировка.
Расчет откорректировал
- Подпись автора
73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: https://www.youtube.com/@Contester7/videos На продажу имеются 2 мои книги - по антеннам и по УМ.
Поделиться302021-02-22 10:44:29
DON написал(а):
Предельные для ГУ19: анодное - 750В, второй сетки - 250В ... и вдруг 1050В. анод?
Очень давно, на заре моего увлечения радио, я увлекался тогда связью нелегальной на 160.
Один мой старший знакомый тогда, применял лампы ГУ19 в своем усилителе, аж 4 штуки параллельно. Подавал на аноды, как помню, 1000 В и работал по ночам с АМ модуляцией. Режим тяжелый для ламп, все же класс А, лампы нагреваются сильно, он их обдувал настольным вентилятором.
Но самое главное - лампы работали под 1000 В. Модулятор (УНЧ) у него помещен в обычную алюминиевую кастрюлю, иначе он говорил, что никак не мог справиться с самовозбуждением УНЧ.
Это было в далеком 1968 году. Я тогда осваивал только одну Г-807.
Так что 1050 В это еще терпимо. Вот уже 1200-1300 В они уже наверняка не сдюжат.
