Всем привет!
Сделал антена OB11-3 и ставил
на кришу. Висота примерно 11,5
метра. Верх на разстояние 2,8 метра
ставил OB2-40. Измерении делал на
NanoVna и EU1KY. Они одинаковие.
На 20-ке ксв 1,4, 15 1,6-1,7 а на
10-ке все ок 1,1. Двух антенах в одно
направление
Просьба такая, у кого есть желании
и возможность сделатъ maa file.

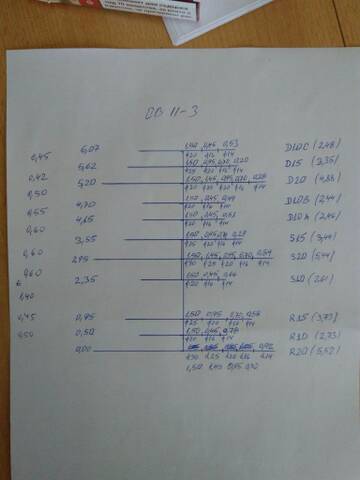

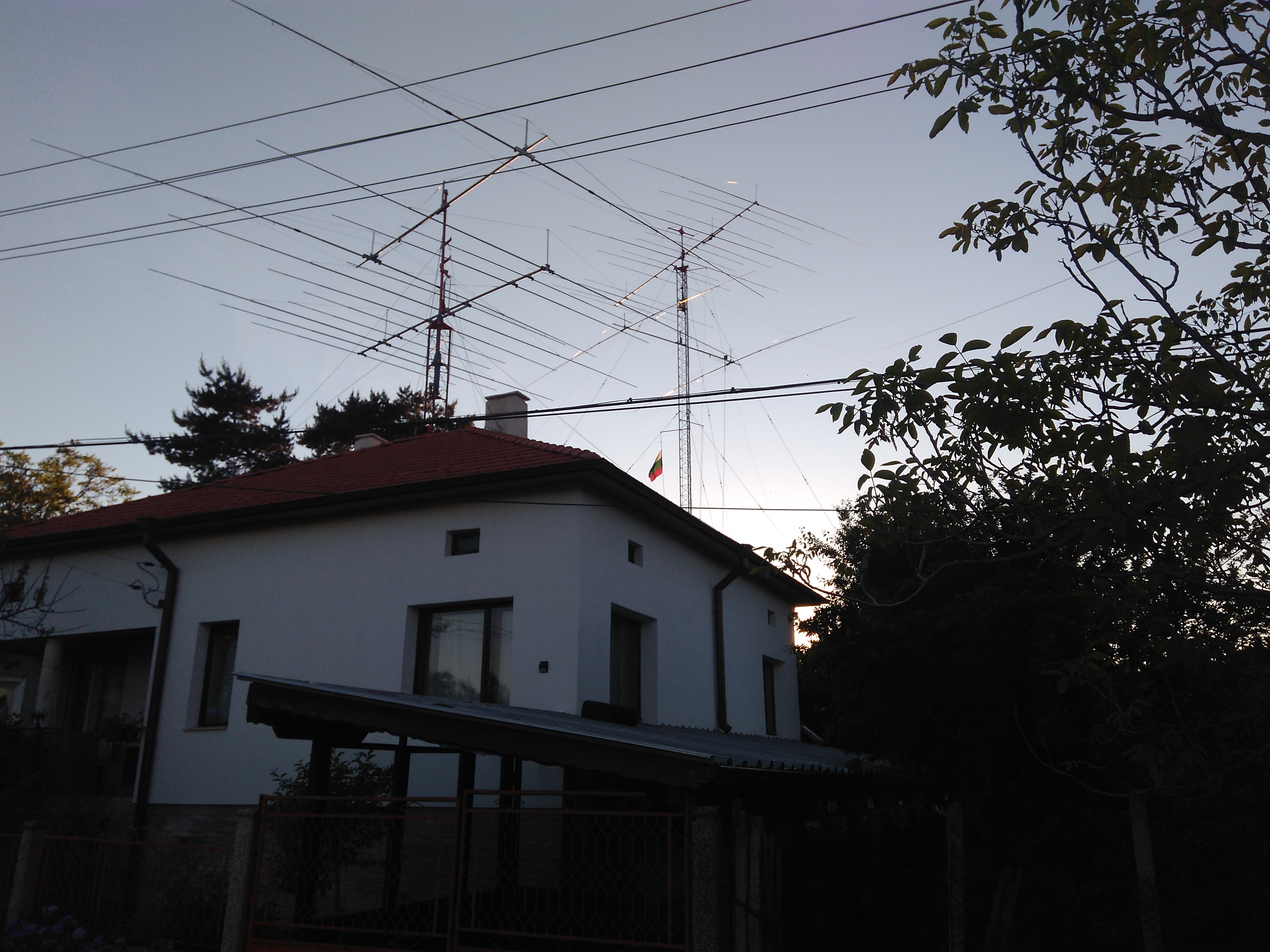

Прилагаю чертеж антену и неськолко
фотографии.
Заранное спасибо!
Антена AD335/OB11-3/
Страница: 1
Сообщений 1 страница 6 из 6
Поделиться12021-05-18 13:28:25
Поделиться22021-05-19 13:23:07
lz3bb написал(а):
у кого есть желании
и возможность сделатъ maa file.
Это достаточно трудоемкая задача создать ММАНА модель такой многоэлементной Яги, которая легко займет несколько часов личного времени.
Поэтому рекомендую - осваивайте ММАНА и тогда сможете самостоятельно создавать модели антенн.
Поделиться32021-05-21 16:47:00
Добавлю еще не много.
Набросать в MMAHA с десяток элементов не такая уж и сложная задача. Вопрос в другом - правильно нарисовать или задать параметры согласующей линии. Всетаки прямоугольные/квадратные сечения программа не рисует, а разница есть. И.Гончаренко в таком случае (при переходе с квадрата на круг) советует пересчитывать через длину поверхности. Но я не пробовал, еще "руки до этого не дошли".
PS.
Опровергну сам себя в вопросе ..."не такая уж и сложная задача"...
Я так часто работаю с ней, что сейчас если "сяду рисовать" антенну то и не вспомню как задавать комбинированый провод.
Прийдется читать заново.
Поделиться42021-05-21 19:38:38
US5MEM написал(а):
Я так часто работаю с ней, что сейчас если "сяду рисовать" антенну то и не вспомню как задавать комбинированый провод.
Делается это - правый клик по элементу например Яги, уже нарисованной и выбираете из меню Установка комб. провода.
Поделиться52021-05-22 14:54:39
- Пользователь
- Сообщений: 851
US5MEM написал(а):
Вопрос в другом - правильно нарисовать или задать параметры согласующей линии
Эта линия называется -Линия питания. Она ничего не согласовывает.
Ох сколько же я по мучился, пока вывел эквивалент квадратной трубы в круглую. От её параметра очень сильно влияет расчёт антенны.
Два года ушло на изучение ММАНА и правильного файла антенны ОВ 17-4
- Подпись автора
RN7T ex UA6GV, RA6FOA
Поделиться62021-05-22 15:10:30
Евгений написал(а):
Два года ушло на изучение ММАНА и правильного файла антенны ОВ 17-4
Не легко затратить столько времени на изучение.
