Широкополосное согласование входа УМ.

Страница:   1 2

Сообщений 31 страница 53 из 53

31

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374
mr.Woland написал(а):

нужен ли в сетку небольшой резистор или дроссель?

Если нет признаков самовозбуда ламп, то ничего не надо. Это лишь усилит нехватку раскачки ламп.
Если будет обнаружен признак самовозбуда, тогда с каждую сетку раздельно резистор по 10-15 Ом. Никаких дросселей.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

32

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188
Alex_VE3KF написал(а):

Транс лучше переделать под 1:4.
2 витка первая и вторичку 4 витка.

почему такой конфигурации трансформатор?
чем он будет отличаться от такого?

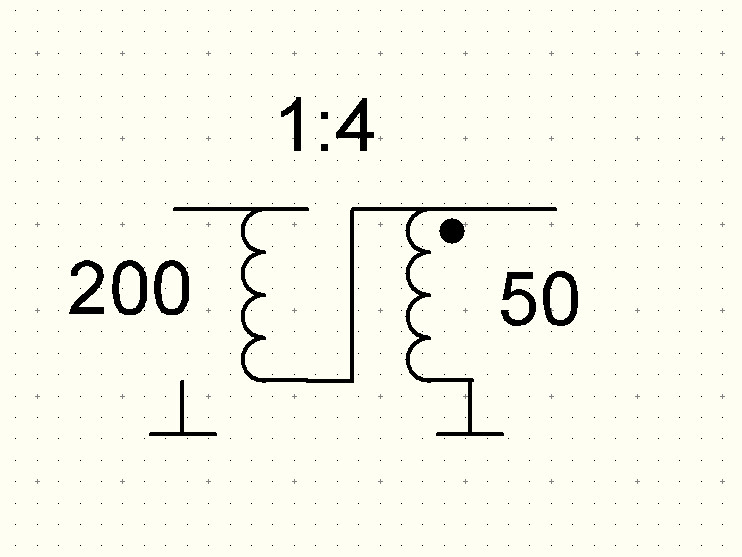

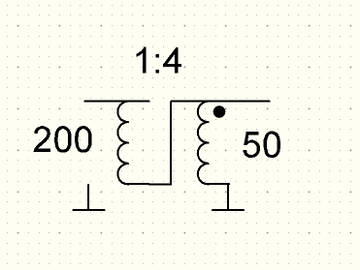

https://forumupload.ru/uploads/000e/73/7c/255/t754311.jpg

33

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374

Чисто теоретически, транс с двумя обмотками имеет чисто магнитную связь обмоток, что безопасно к примеру при прострелах в лампе, но такой транс имеет более низкий КПД.
Автотранс имеет более высокий КПД, но кроме магнитной связи еще имеет и электрическую связь между обмотками(гальваническую). Это может привести к повреждению трансивера при простреле.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

34

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

получаеться что у одного трансформатора что у другого обмотки имеют гальваническую связь на землю
сделал автотрансформатором... буду поробовать

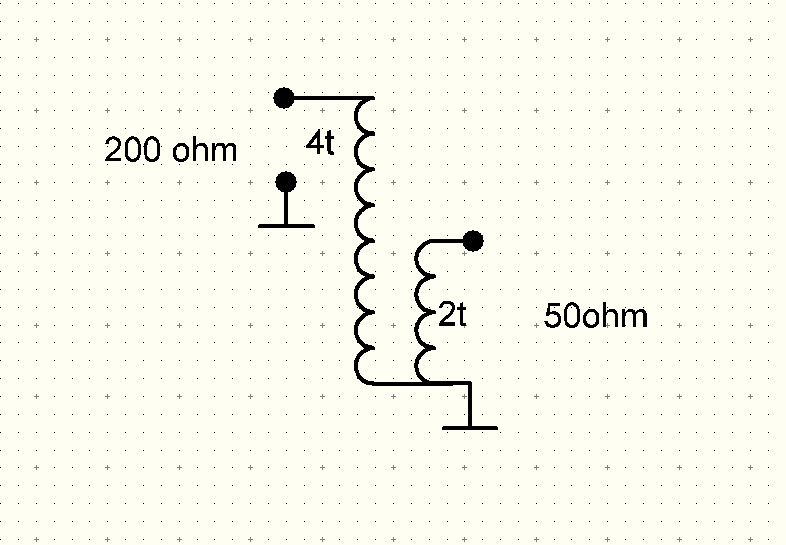

https://forumupload.ru/uploads/000e/73/7c/255/t18716.jpg

Отредактировано mr.Woland (2023-07-31 06:05:35)

35

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

попробовал на анализаторе с обоими включения трансформаторов , почти одинаково
ксв  отличное
Александр, какой мощности выбрать нагрузочный резистор 200 ом ??
и можно ли использовать такие  подстроечные триммеры?

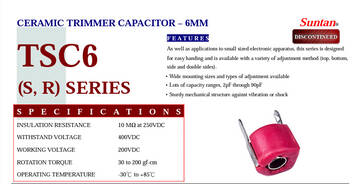

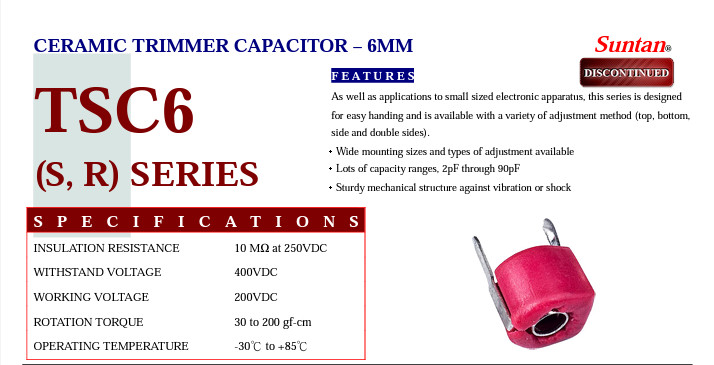

https://forumupload.ru/uploads/000e/73/7c/255/t707859.jpg

есть конечно воздушные но они громоздкие

Отредактировано mr.Woland (2023-07-31 07:29:23)

36

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374
mr.Woland написал(а):

Александр, какой мощности выбрать нагрузочный резистор 200 ом ??

Резистор  мощностью 75% максимальной мощности раскачки. Если 10 Вт раскачки, то резистор 7,5 Вт.
Подстроечные кондеры вполне можно использовать.
Я бы все же выбрал транс с раздельными обмотками, чтобы полностью отвязаться от ламп. Сколько таких случаев было описано - прострел в лампе и трансивер выходит из строя. Зачем нужны проблемы?  :dontknow:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

37

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 948
mr.Woland написал(а):

можно ли использовать такие  подстроечные триммеры?

Как сказал Александр - можно :)
Но есть нюансы.
Как и все КПК они не любят "много циклов кручения"
Размазывается покрытие по керамике. Это болячка известная и поэтому ее надо учитывать. Если "дерготня" в процессе настройки, непредсказуемые уходы частоты/резонанса  или другого настраиваемого параметра - кондер под замену.
И при пайке НИКАКОГО затекания флюса!!! Промывка поможет лишь частично.

38

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

я понял ,спасибо
Оставил второй авторансформаторный вариант как в сообщении 34 ,я правильно понял?  или вообщее гальванически первичку отвязывать?
Anatoly , не пришлось много вращать подвигал катушки  и подстроил конденсаторы , все получилось

Отредактировано mr.Woland (2023-07-31 12:40:51)

39

  • Автор: Anatoly
  • Активный участник
  • Сообщений: 948
Alex_VE3KF написал(а):

прострел в лампе и трансивер выходит из строя

Саша, при простреле и через раздельные обмотки импульс успешно гробит выходной каскад.
Если РА не БТР, а классика с трансформаторным БП, то автотранс по входу или чистая развязка - уже не так важно.
Ток вторички при простреле успешно наводит в первичке столько, что MRF-ы выходного каскада пытаются удрать с радиаторов :)

40

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374
Anatoly написал(а):

Но есть нюансы.
Как и все КПК они не любят "много циклов кручения"

Анатолий верно отметил, есть нюансы для таких подстроеных кондеров. И особенно заметно это в ВЧ генераторах, там, где емкость очень критична.
Поэтому особо злоупортреблять этим не следует.
Другое дело воздушные КПЕ, они свободны от этого, но они как правило больше размерами.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

41

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374
mr.Woland написал(а):

Оставил второй авторансформаторный вариант как в сообщении 34 ,я правильно понял?

Верно, я бы предпочем этот вариант, раз оба показали тестовые результаты одинаковые. С УМ лучше развязываться гальванически.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

42

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

не нашел темы 2хГК71 OK
c OC есть не стал туда писать
или создать или сюда напишу
у меня вариант с ОК
с этим широкополосным входом 10 ватт хватит раскачать две гк71 с ОК ?
анодное 2000в экраннное 600в

43

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374

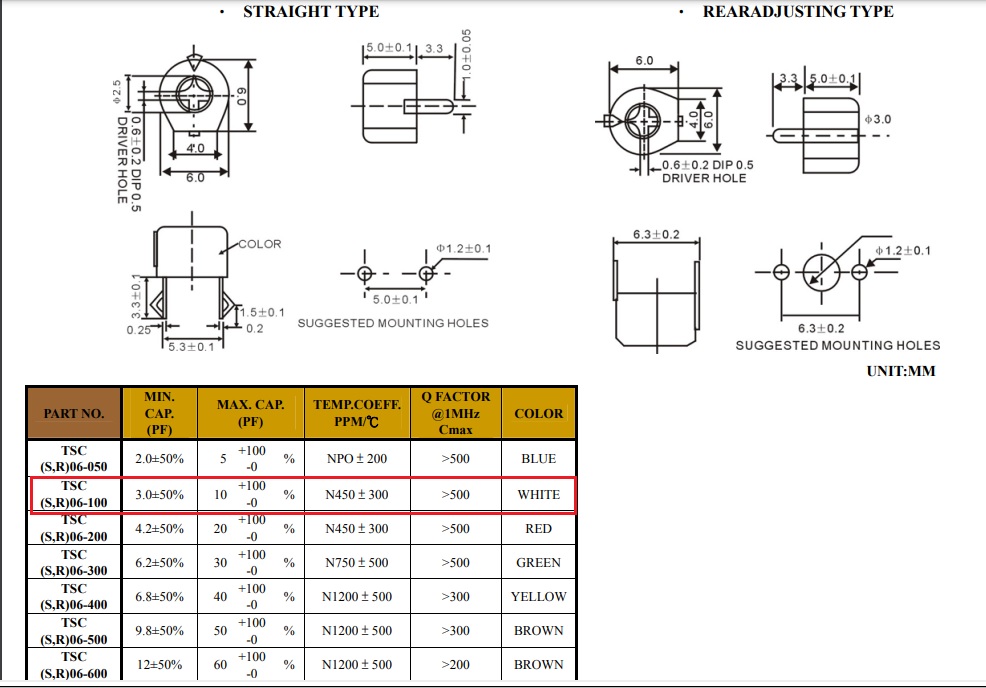

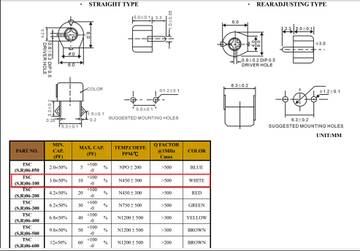

https://forumupload.ru/uploads/000e/73/7c/2/t977302.jpg
По КПЕ.
Фирма Suntan выпускает такие КПЕ на керамике, причем разные диапазоны емкостей маркируются цветом. Думаю, что лучше всего подойдет белый цвет от 3 до 10 пФ. Причем разброс м.б.+100/-0% т.е. КПЕ м.б. от 6 пФ до 20 пФ.
Есть два типа КПЕ - прямой и обратный. Второй тип настраивается из-под платы, это R (rear) тип, со стороны пайки, требуется отверстие в плате. А первый - обычный, S тип (straight).

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

44

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

Поставил зелёные,мне показалось что настройка не такая острая

45

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374

По анализатору вам виднее, как лучше.  :flag:

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

46

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374

Сбросьте фото

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

47

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

получилось отлично! спасибо!

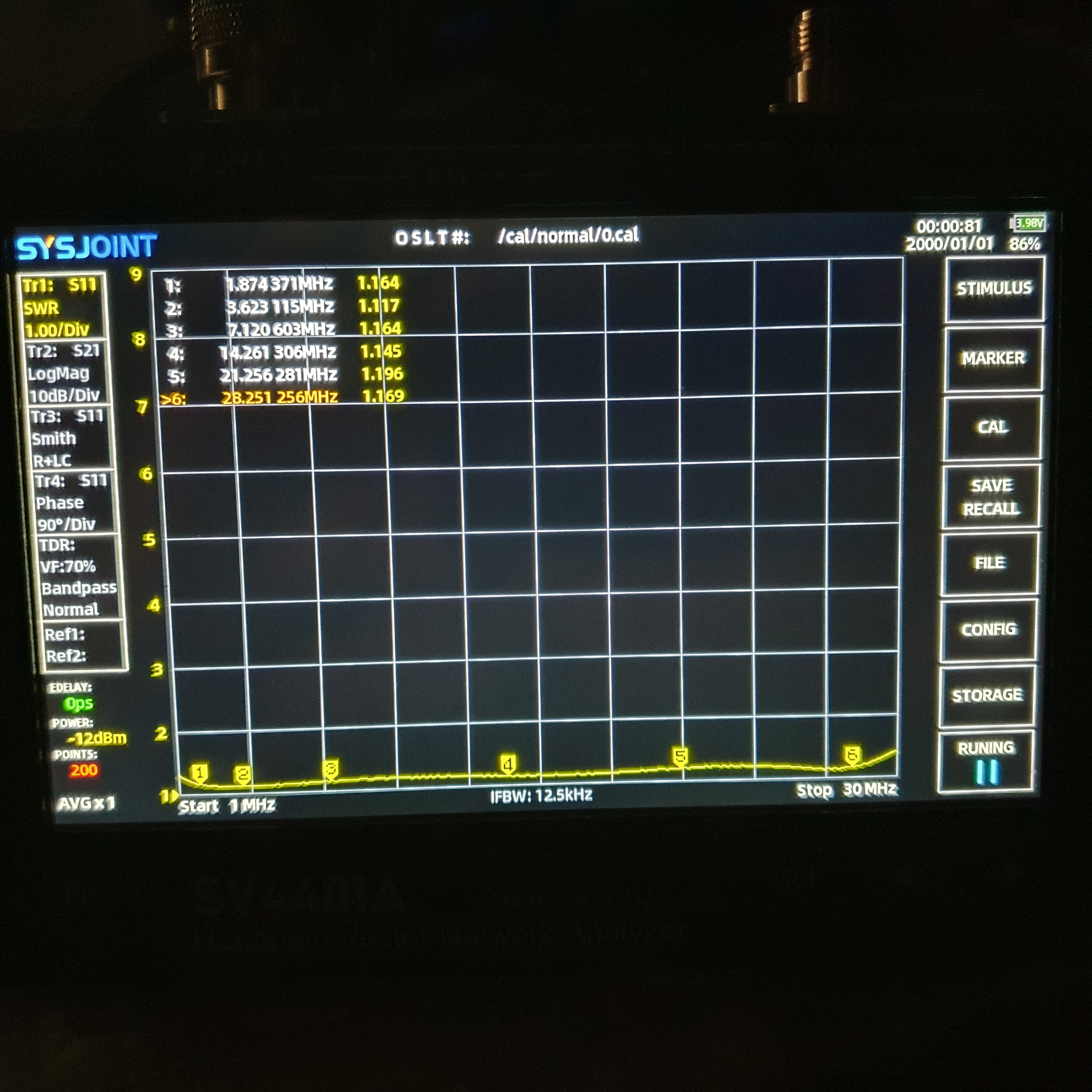

https://forumupload.ru/uploads/000e/73/7c/255/t66357.jpg
ум достался как конструктор , буду дальше настраивать
Вкс какая то есть , буду пробовать

Отредактировано mr.Woland (2023-08-02 11:59:47)

48

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374

АЧХ очень хорошая получилась.
Фото я хотел посмотреть конкретно фильтра, ламп, резистора нагрузки.
И это я думаю не конец еще. Поскольку 2 ГК-71, то там еще обязательно выйдет проблема с ВКС на 14-21-28, а может еще и на 7 Мс. Очень большая выходная емкость ламп. Без схемы компенсации не обойтись. Но это уже совсем другая история.  Зря вы взялись за 2 ГК-71. Их можно использовать до 7, максимум до 14 Мс и то, не менее 2 ламп параллельно. Эти лампы для пиратских диапазонов, не для наших.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

49

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

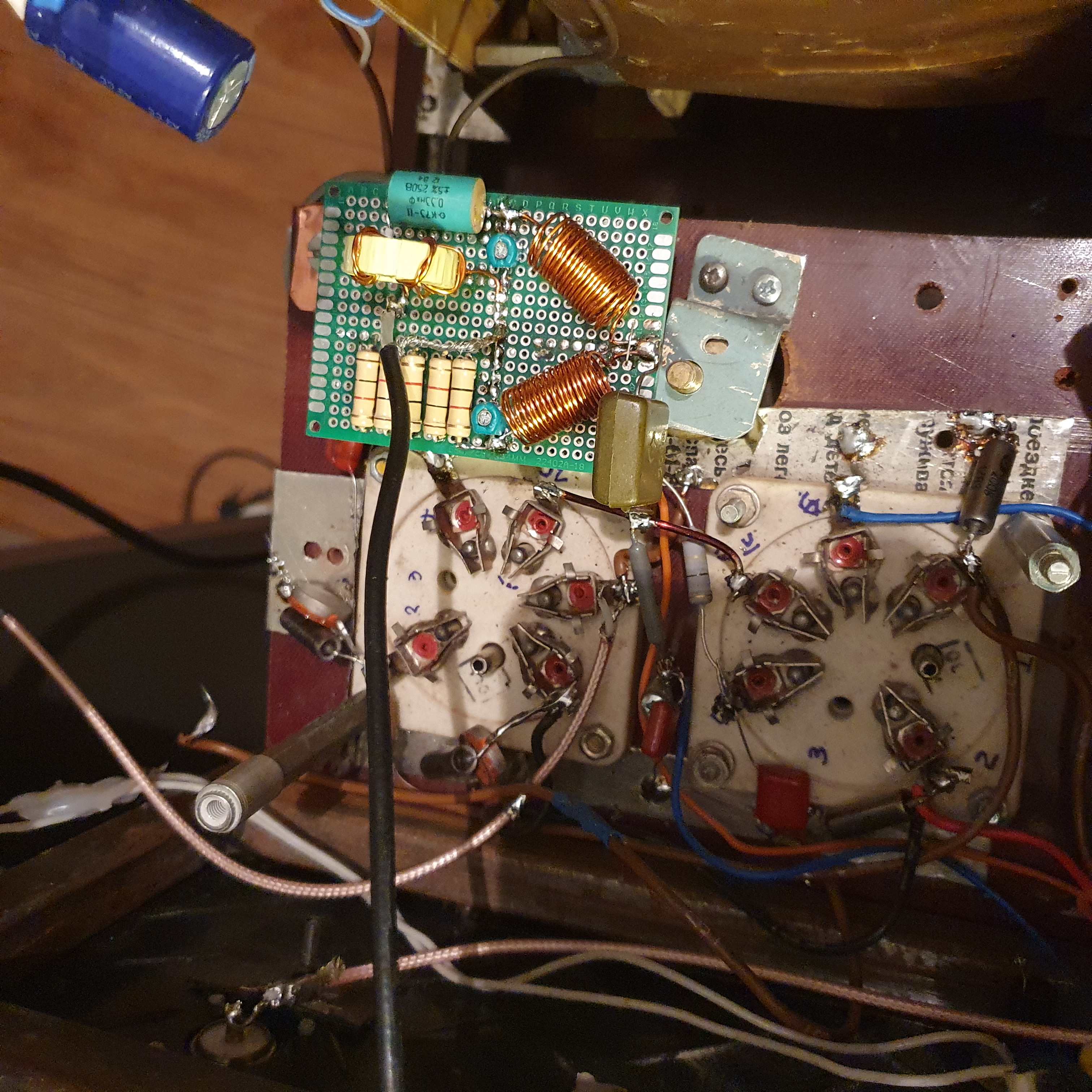

Пробовал сделать на выводах ламп, не очень жёстко получалось пришлось на макете сделать  нагрузка 5 металлопленочных 2w резистора
https://forumupload.ru/uploads/000e/73/7c/255/t212600.jpg

50

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374
mr.Woland написал(а):

Пробовал сделать на выводах ламп, не очень жёстко получалось пришлось на макете сделать  нагрузка 5 металлопленочных 2w резистора

Ну вполне приемлемо получилось. Но это еще не все. При работе УМ, катушки фильтра, будут очень хорошо улавливать все наводки с ВКС и как результат - самовозбуд обеспечен. Рекомендую применить кольца из порошка, типа 2 или 6-й материал. Например Т-80-6 желтые или Т80-2 красные. Проницаемостью 8-10. Вот такие катушки невосприимчивы к наводкам. Или же следует хорошо экранировать весь фильтр.
Можно удалить одну катушку, измерить индуктивность, намотать на кольце и получить хорошую АЧХ. Затем сделать в точь такую же катушку вторую.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

51

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

Кольца пока едут ко мне, я изначально мотал на половинках карбонильных чашек СБ23, потом попробовал безкаркасные. Как я уже говорил УМ достался полусобранный, конечно мне  многое не нравиться как он собран,немного сопли прибрал. Изначально там был какой то входной фильтр отдельно стоял в отсеке,  собранный на 2х стороннем стеклотекстолита и соединялся кабелем с сетками ламп.  Я пробовал распаять этот фильтр на старых пятках в этом отсеке, но незнаю  ачх не получалось ровное, может какая то паразитная ёмкость второй стороны, может ещё что то. Выше я приводил скрин с анализатора это  где горб.
Попробую сначала без экрана.
ВКС сделана 3,5-14 МГц автомат , КПЕ на шаговых двигателях.
Отводы переключаться В1В

Отредактировано mr.Woland (2023-08-02 20:38:18)

52

  • Автор: Alex_VE3KF
  • Администратор
  • Alex_VE3KF
  • Сообщений: 10374

А какое анодное питание будет и какая мощность? Какая мин. емкость горячего КПЕ?
Даже на 14 Мс видимо понадобится катушка для компенсации выходной емкости ламп из-за высокого Roe.

Подпись автора

73!
Александр, VE3KF, TO3T ex VA3QP, VE3XAX, VA3TTT.
Мой Ютуб канал: канал: https://www.youtube.com/channel/UCGdvys … 0yA/videos    На продажу имеются 2 мои книги - по антеннам и по УМ.

53

  • Автор: mr.Woland
  • Пользователь
  • Сообщений: 188

чтобы не заорять тему широкополосного согласования
создал соответствующую тему
УМ 2хГК71 с ОК
